锅炉热效率试验规程解读分析

合集下载

锅炉热效率测试的探析

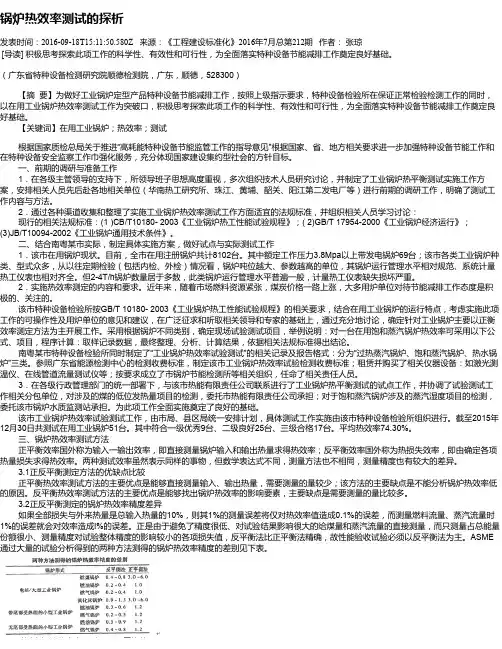

锅炉热效率测试的探析

锅炉热效率测试的探析发表时间:2016-09-18T15:11:50.580Z 来源:《工程建设标准化》2016年7月总第212期作者:张琼[导读] 积极思考探索此项工作的科学性、有效性和可行性,为全面落实特种设备节能减排工作奠定良好基础。

(广东省特种设备检测研究院顺德检测院,广东,顺德,528300)【摘要】为做好工业锅炉定型产品特种设备节能减排工作,按照上级指示要求,特种设备检验所在保证正常检验检测工作的同时,以在用工业锅炉热效率测试工作为突破口,积极思考探索此项工作的科学性、有效性和可行性,为全面落实特种设备节能减排工作奠定良好基础。

【关键词】在用工业锅炉;热效率;测试根据国家质检总局关于推进“高耗能特种设备节能监管工作的指导意见”根据国家、省、地方相关要求进一步加强特种设备节能工作和在特种设备安全监察工作巾强化服务,充分体现国家建设集约型社会的方针目标。

一、前期的调研与准备工作1.在各级主管领导的支持下,所领导班子思想高度重视,多次组织技术人员研究讨论,并制定了工业锅炉热平衡测试实施工作方案,安排相关人员先后赴各地相关单位(华南热工研究所、珠江、黄埔、韶关、阳江第二发电厂等)进行前期的调研工作,明确了测试工作内容与方法。

2.通过各种渠道收集和整理了实施工业锅炉热效率测试工作方面适宜的法规标准,并组织相关人员学习讨论:现行的相关法规标准:(1 )CB/T10180- 2003《工业锅炉热工性能试验规程》;( 2)GB/T 17954-2000《工业锅炉经济运行》;(3)JB/T10094-2002《工业锅炉通用技术条件》。

二、结合南粤某市实际,制定具体实施方案,做好试点与实际测试工作 1.该市在用锅炉现状。

目前,全市在用注册锅炉共计8102台。

其中额定工作压力3.8Mpa以上带发电锅炉69台;该市各类工业锅炉种类、型式众多,从以往定期检验(包括内检、外检)情况看,锅炉吨位越大、参数越高的单位,其锅炉运行管理水平相对规范、系统计量热工仪表也相对齐全。

燃煤工业锅炉热效率快速测试方法分析

燃煤工业锅炉热效率快速测试方法分析

中图分类号 : K1 5 T 7
文献标识码 : A
文章 编号 :6 2 9 1 )4 0 3 0
节 能 减 排 E益 受 到 重 视 . 种 承 压 设 备 锅 炉 的能 耗 问 题 l 特 引 起 广 泛 关 注 。 我 国工 业 锅 炉 中 以燃 煤 工 业 锅 炉 居 多 , 运 其
式 中 , ,h I,g 分 别 为 炉 渣 焓 、 灰 焓 和 漏 煤 焓 。 h , h (Jk ) 【 飞
13 燃 煤 工 业锅 炉 运 行 能 效 快 速测 试 方 法 .
q 在 燃 煤 工 业 锅 炉 运 行 能 效 快 速 测 试 方 法 和 工 业 锅 炉 4 热 工 性 能 试 验 规 程 中 的 公 式 一 致 , 只是 a ,m a 选 取 不 一 ba , l i n 致 。 燃 煤 工 业 锅 炉运 行 能 效 快 速 测 试 方 法 中 , 文 选 取 a, 在 本 k
× 0 x 163 C + 0 . H+ 5 .8 m ( ) 10 ( 2 . 0 179  ̄3 81C H ) 2 6 8 q= 2 (  ̄ Hmx 0 Hy ) l0 - () 3
速测 取燃煤工业 锅炉热效率 . 则可 提高节能工作 人员 的工 作
效 率 .也 有 利 于 指 导 司 炉 人 员 对 锅 炉 及 时 进 行 优 化 运 行 调 节. 因此 快 速 测 取 燃 煤 工 业 锅 炉 热 效 率 对 节 能 减 排 工 作 有 很 好 的 推 动 作 用 。 实 现 在 用 工 业 锅 炉 运 行 能 效 状 况 的快 速 简 为 易 评 价 .国 家 质 量 监 督 检 验 总 局 组 织 有 关 专 家 研 究 制 订 了 “ 煤工 业锅炉运行 能效快速测试 方法 ” 燃

燃煤锅炉热平衡测定方案解析

燃煤锅炉热平衡测定方案解析

燃煤锅炉热平衡测定方案一 实验目的通过测定燃煤锅炉热效率,初步掌握其方法,对锅炉运行工况有更深入的了解。

二 实验原理锅炉热效率可用热平衡实验方法测定,测定方法有正平衡和反平衡实验两种,实验必须在锅炉稳定工况下进行。

1 正平衡法正平衡按式(1-1)进行,锅炉热效率即有效利用热量占燃料带入锅炉热量的百分数:%10011⨯==rgl Q Q q η (1-1) 有效利用热量1Q 按下式计算:BQ Q gl =1 kJ/kg (1-2)式中 gl Q ——锅炉每小时有效吸热量,kJ/h ;B —— 每小时燃料消耗量,kg/h 。

蒸汽锅炉每小时有效吸热量 gl Q 按下式计算:3310)(10)(⨯-+⨯-=gs ps ps gs q gl i i D i i D Q kJ/h (1-3)式中D ——锅炉蒸发量,t/h ;q i —— 蒸汽焓,kJ/kg ; gs i —— 锅炉给水焓,kJ/kg ;ps i —— 排污水焓,即锅炉压力下的饱和水焓,kJ/kg ; ps D ——锅炉排污水量,t/h ;由于供热锅炉都是定期排污,为简化测试工作,在热平衡测试期间,可不进行排污。

当锅炉生产饱和蒸汽时,蒸汽干度一般都小于1,湿蒸汽的焓可按下式计算: 100rWi i g -''= kJ/kg (1-4) 式中 i ''——干饱和蒸汽的焓,kJ/kg ; r ——蒸汽的汽化潜热,kJ/kg ;W ——蒸汽湿度,%。

供热锅炉生产的饱和蒸汽通常有1~5%的湿度。

热水锅炉每小时吸收热量gl Q 按下式计算:31210)(⨯-=i i G Q gl kJ/h (1-5) 式中 G ——热水锅炉每小时加热水量,t/h ;1i 、2i ——热水锅炉进水和出水焓,kJ/kg 。

供热锅炉常采用正平衡法测定热效率,因为只要测定燃料消耗量、燃料应用基地位发热量、锅炉蒸发量、压力和温度即可算出热效率。

2 反平衡法正平衡法只能求得锅炉的热效率,不可能借以分析影响锅炉热效率的原因,因此需要测出锅炉的各项热损失,用(1-6)式计算锅炉的热效率,称反平衡法。

锅炉热效率试验规程解读

锅炉热效率试验规程解读

目 录
1 2 试验项目和要求
测试项目、仪器及测试方法
3
锅炉热效率计算
一、试验项目和要求
• • • • • • • • 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 试验前应达成协议的内容 试验大纲 试验准备和试验条件 机组稳定时间 预备性试验 正式试验 试验记录 试验工况和试验数据的舍弃
燃烧方式 煤粉锅 炉 固态排渣 液态排渣 火床炉 锅炉效率 测量方法 热损失法 或输入-输出法 输入-输出热量法 热损失法 或输入-输出热量法 热损失法 或输入-输出法 热损失法 或输入-输出法
测试有效时间(h炉
燃油锅炉和燃气锅炉
4
2
一、试验项目和要求
表3 参数测量和样品取样时间间隔
二、测试项目、仪器及测试方法
2.4 燃料和脱硫剂取样
2.4.1燃料和脱硫剂取样的一般要求如下: a)燃料和脱硫剂取样开始和结束的时间应视物料从采取点至炉膛所需 的时间适当提前; b) 应从流动中的固体物料流中取样,如果给料口不止一个,则应在每 个给料口等时间间隔分别取样。每个给料口每次获取的试样重量不小于 2kg。如果各给料口给料量不同或给料品种不同,应按照各给料口的流量 进行加权混合缩制,使最终的混合试样能代表试验期间燃料的平均特性 ; c) 取样完成后,应将各取样点取得的全部份样充分混合,对固体燃料 和脱硫剂,按照“堆锥四分法”缩制成预先确定的份数,每份试样不小 于5kg,且应立即密封保存,并尽快送实验室分析; d) 对于混合燃料,应将不同种燃料分别缩制成平行试样,分别分析其 成分,最后根据取样点的流量,采用流量加权的方法,计算混合燃料的 化学成分和低位发热量。
一、试验项目和要求
表1 锅炉蒸汽参数最大允许波动范围

锅炉热效率监测及分析

锅炉热效率监测及分析

该 种锅 炉 是一种 高 效率 、 污染 的节能 产 品 , 低 其燃烧 适应 性强、 燃烧 效率 高 、 负荷 调节 范 围广 、 成本 的炉 内脱硫 , 低
具 有 洁净 燃烧 特点 , 已被 广 泛 采 用 。但 对 该 企业 能 源 审
稳定性 。表 1 为该 锅炉 节能 监测数 据 。
1 排 烟温 度影 响分析
蝴_肌 寻
锅 炉实 际运行 热效 率偏 低 , 国平 均 工 业 锅 炉热 效 率 仅 全 为 6%左 右 , 0 与工业 发达 国家 相 比差 距较 大 。本 文 例举 的某公 司 5#燃煤 锅 炉 , 为循 环 流 化床 锅 炉 , 皮带 秤 按 公
热损 失 。此外过低 的排 烟温 度 若 低 于 烟气 露 点 以下 , 将
段 , 对 锅炉 经济 运行 和节 能降耗 具有 重要 意义 。 这
表 1
会 引起 受 热面 的腐 蚀 , 及 锅 炉 的安全 运 行 。最 合 理 的 危 排烟温 度应 根据排 烟 热损失 与烟气 露 点等进 行 技术 经济
摘 要: 本文通过对典型用能设备一锅炉的排烟温度、 过量空气系数 、 含碳量 和炉体外表面温度 四项指标进行节 能监测 , 析影响锅 炉热效率 的 炉渣 分
因素, 为今后更好 的开展节能和监测工作提供借鉴。 关键 词 : 炉 ; 锅 热效率 ; 分析
工 业 锅炉 是企 业 主要耗 能设备 之一 , 统计 , 业 锅 据 工 炉煤耗 占一个 企业 总能 耗 的(0~6 ) 3 0 %左 右 。我 国工 业
要求是把碳氢化合物在锅炉 内燃烧完全 , 既提高了煤 的 燃烧率 , 可防止 锅炉 冒黑 烟 , 是 由于种 种 原 因 , 管 又 但 烟 省煤器 的烟垢 堵塞 是不 可避 免 的。 因此应定 期检 查锅 炉

燃煤工业锅炉能效测试结果统计与分析

燃煤工业锅炉能效测试结果统计与分析

燃煤工业锅炉能效测试结果统计与分析燃煤工业锅炉是工业生产中常用的一种热能设备,其能耗情况关系到企业的生产成本和资源利用效率。

为了更好地掌握燃煤工业锅炉的能效情况,提高其能源利用效率,对其进行能效测试是必不可少的。

本文将对燃煤工业锅炉的能效测试结果进行统计与分析,以便为相关企业提供参考和指导。

一、燃煤工业锅炉的能效测试方法燃煤工业锅炉的能效测试主要包括燃料燃烧效率测试、热效率测试和烟气分析等内容。

燃料燃烧效率测试是通过测试燃煤工业锅炉的排烟含氧量、燃烧室出口气体温度和燃料的燃烧量等参数,来评估燃料的燃烧效率;热效率测试是通过测试锅炉的供水温度、回水温度、排烟温度等参数,来评估锅炉的热能利用效率;烟气分析则是通过测试烟气中的O2、CO2、CO、NOx等成分的含量,来评估锅炉的污染排放情况。

通过对多台燃煤工业锅炉进行能效测试,得到了如下数据:1. 燃料燃烧效率测试结果:通过燃料燃烧效率测试,得到了各燃煤工业锅炉的燃烧效率数据,其中最高的燃烧效率达到了92%,最低的则只有78%,平均燃烧效率为85%。

3. 烟气分析测试结果:通过烟气分析测试,得到了各燃煤工业锅炉的烟气污染物排放数据,其中排放NOx的最高值为150ppm,最低值为50ppm,平均排放值为100ppm。

通过对上述测试结果的统计,我们可以得出如下几点分析:1. 燃料燃烧效率较高,但仍有改进空间:从燃料燃烧效率测试结果来看,大部分燃煤工业锅炉的燃烧效率在80%以上,但仍有少数锅炉的燃烧效率较低,说明燃煤工业锅炉的燃烧效率整体水平较高,但仍有改进空间,需要进一步优化燃烧系统,提高燃烧效率。

2. 热效率整体较低,需要进一步提高:3. 烟气排放有待控制:从烟气分析测试结果来看,大部分燃煤工业锅炉的NOx排放在100ppm左右,符合国家标准,但仍有少数锅炉的NOx排放较高,需要加强对燃煤工业锅炉烟气排放的监测和控制,减少对环境造成的污染。

四、结论与建议1. 结论:(1)燃煤工业锅炉的燃烧效率整体较高,但仍有改进空间,需要进一步优化燃烧系统,提高燃烧效率;2. 建议:(1)优化燃烧系统,提高燃料的燃烧效率,减少燃料的浪费,降低成本;(2)改进锅炉的设计和运行方式,提高热效率,降低能耗,减少资源的消耗;(3)加强烟气排放的监测和控制,减少对环境的污染,推动绿色发展。

锅炉热效率实验方法

锅炉热效率实验方法

目录1.概述...................................... 错误!未定义书签。

2.应用范围.................................. 错误!未定义书签。

3.引用标准、规程、标准...................... 错误!未定义书签。

4.测试项目及方式............................ 错误!未定义书签。

5.利用仪器、仪表............................ 错误!未定义书签。

6.实验应具有的条件.......................... 错误!未定义书签。

7.测点清单及测点布置........................ 错误!未定义书签。

8.危险点分析及操纵方法...................... 错误!未定义书签。

9. 平安防护方法............................ 1错误!未定义书签。

10.组织分工............................... 1错误!未定义书签。

1.概述实验目的本次实验的目的在于了解国投大同能源有限责任公司#1、2锅炉的运行状况,查明锅炉机组的平安经济运行指标,特进行大修前锅炉热效率实验。

设备简述国投大同能源有限责任公司2×480t/h锅炉是采纳哈尔滨锅炉厂有限责任公司设计制造的HG-480/.7L型循环流化床锅炉,采纳单汽包、自然循环、高温超高压一次中间再热、高温绝热旋风分离器、单炉膛平稳通风、前墙给料、固态冷却排渣。

锅炉均由以下三部份组成:第一部份为锅筒、炉膛及冷渣机。

炉膛采纳全膜式水冷壁结构,炉膛前上部沿宽度方向别离布置有3片水冷屏(蒸发受热面)、8片屏式过热器(二级过热器)和6片屏式再热器(热段再热器)。

炉膛底部是水冷壁管弯制而成的水冷风室。

风室底部的点火风道内布置有2台床下点火燃烧器,炉膛下部密相区布置有6支床上启动燃烧器,用于锅炉启动点火和低负荷稳燃。

供热锅炉燃烧效率测试方法研究

供热锅炉燃烧效率测试方法研究

供热锅炉燃烧效率测试方法研究1、引言供热锅炉是在冬季供热系统中不可或缺的设备,为了确保供热的效果,锅炉的燃烧效率必须得到保证。

煤火锅炉主要依靠燃料固体的燃烧产生热量,如何提高燃烧效率,不仅关乎到热能的利用率,也关系到能源的节约和环境的保护。

因此,研究供热锅炉燃烧效率测试方法,对于推广高效环保的供热技术,促进节能减排具有重要意义。

2、燃烧效率的定义与计算方法燃烧效率是指燃料输入锅炉内的热量和能够转化为实际输出热量的比例。

假设热值为Q1,燃料输入锅炉的热量为Q2,锅炉实际输出的热量为Q3,则燃烧效率η为:η=(Q3/Q2) × 100%=Q3/Q1 × 100%其中Q1为单位燃料产生的热值。

计算燃烧效率需要准确测量Q1、Q2和Q3,这需要选用合适的测试方法。

3、燃烧效率测试方法目前燃烧效率测试方法主要分为直接法、间接法和流量法三种。

(1)直接法直接法是通过直接测量燃料和空气的质量或体积来计算燃烧效率。

直接法测试的精度高,可反映出燃烧过程中燃料和氧气以适当的比例混合的情况,是目前公认的最精确的测试方法之一。

直接法有实验室法和现场法,实验室法包括平衡燃爆法、制气燃爆法、氧代燃烧法等,现场法则采用烟气分析仪等设备直接测量燃烧效率。

(2)间接法间接法是通过测量锅炉内烟气或水蒸气中氧气、CO、CO2等成分浓度,并考虑胶质热损失计算燃烧效率。

间接法设备简单、测试过程便捷,但精度不如直接法高,由于测量时依赖烟气中氧气、CO、CO2等成分浓度的测量准确性,所以必须严格控制实验条件以保证测试结果的可靠性。

(3)流量法流量法是通过热量平衡计算法来计算燃料的输入热量和输出热量,再据此计算燃烧效率。

流量法又可分为平衡法和计量法,平衡法需要对水、气体和燃料进行流量测量,计算输入热量;计量法仅需通过测量热载体的供水和回水温度、流量计算输出热量和热损失,并依此计算燃烧效率。

4、燃烧效率测试方法的情况讨论以上三种测试方法各有优劣,选择何种测试方法应根据测试目的、测试条件以及测试人员技术水平等因素来综合考虑。

燃煤工业锅炉能效测试结果统计与分析

燃煤工业锅炉能效测试结果统计与分析

燃煤工业锅炉能效测试结果统计与分析燃煤工业锅炉是工业生产中常用的能源设备,对其能效进行测试和分析可以帮助企业发现问题、优化工艺,提高能源利用效率,降低成本和环境影响。

本文将对燃煤工业锅炉能效测试结果进行统计与分析,探讨如何提高其能效。

一、测试方法和数据收集燃煤工业锅炉的能效测试一般采用热效率和燃烧效率两个指标进行测定。

热效率是指锅炉产生热能与燃料燃烧所释放热能的比值,通常以百分比表示;燃烧效率是指燃料完全燃烧所释放的热能与燃料热值的比值,也以百分比表示。

为了进行燃煤工业锅炉的能效测试,首先需要收集锅炉的基本参数,包括燃料热值、燃料消耗量、锅炉产生的蒸汽量等。

然后利用专业的测试设备和方法对锅炉的热效率和燃烧效率进行测试,得到相应的数据。

二、测试结果统计与分析通过对多家企业的燃煤工业锅炉能效测试结果进行统计与分析,我们可以发现一些共性问题和改进空间。

1. 热效率较低统计数据显示,部分燃煤工业锅炉的热效率较低,甚至不足60%。

这可能是由于锅炉设计不合理、燃烧不充分、锅炉运行参数不合理等原因引起的。

降低热效率不仅意味着能源的浪费,也会导致排放物增加,对环境造成更大的压力。

针对这一问题,企业可以对锅炉进行优化设计,提高燃烧效率,采用更先进的燃烧设备和控制系统,合理调整锅炉运行参数等手段来提高热效率。

2. 燃烧效率不理想部分燃煤工业锅炉的燃烧效率也存在一定问题,测试结果显示燃烧效率普遍在70%左右,而一些锅炉燃烧效率仅有60%左右。

这意味着燃料的利用率较低,热损失较大,不仅增加了企业的能源成本,也增加了废气的排放量。

改进燃烧效率需要企业从锅炉的设计和运行两方面入手。

通过优化锅炉结构和燃烧设备,提高燃料的燃烧效率;改善锅炉的运行管理,严格控制燃料供给和燃烧参数,确保锅炉在最佳状态下运行。

三、如何提高燃煤工业锅炉能效基于对燃煤工业锅炉能效测试结果的统计与分析,企业可以采取以下措施来提高锅炉的能效,降低能源消耗和环境压力。

(精选文档)工业锅炉热工性能试验规程GBT

(精选文档)工业锅炉热工性能试验规程GBT

(精选文档)工业锅炉热工性能试验规程GBTGB/T10180-2003工业锅炉热工性能试验规程2008-10-231.范围标准规定了只要小于3.8M Pa的所有蒸汽锅炉和热水锅炉,其中包括:过热蒸汽锅炉,真空锅炉,常压锅炉和小型锅炉的热工性能试验方法.标准适用于燃用固体、液体和气体的锅炉以及电能作为的锅炉.同时明确了热油载体锅炉(导热油炉),以及垃圾燃料的锅炉可参照该标准使用.2.规范性应用文件对标准所引用标准进行了说明.3.术语和定义对标准所用时一些术语进行了定义解释.其中3.8基准温度是新提出的术语.4.符号和标准对热工测试中所使用的名称进行符号和单位的确定,其中q3也称为化学未完全燃烧热损失,q4也称为物理未完全燃烧热损失或机械未完全燃烧损失.5.总则5.1 标准规定锅炉效率应采用正、反平衡法测量,只有当锅炉容量大于等于20T或大于等于14MW时,正平衡测定有困难,即固体燃料计量有困难时可采用反平衡测量锅炉效率,所以一般燃油、燃气锅炉也需要采用正、反平衡法.手烧锅炉因炉渣计量有困难,故允许只用正平衡法测定锅炉效率,但此时应列出锅炉的炉渣可燃物含量、烟气含氧量及排烟温度.标准中规定锅炉效率为正平衡法和反平衡法测得的平均值,此规定同老标准(锅炉效率以正平衡法测定值为准)相比更能准确表示出锅炉效率.5.2 标准所制定的规程仅是对锅炉进行热工性能测试,考核锅炉的热工效率,所以其规定锅炉效率,为不扣除自用蒸汽和辅机设备耗动力折算热量的效率,如需测定整个锅炉岛式系统时可以进行净效率计算.5.3 标准中规定蒸汽锅炉的出力由折算蒸发量来确定,在老标准规定蒸汽锅炉的出力由实测决定,而依照JB2829标准规定锅炉出力应由直接测量法决定,但同时规定当实测参数和设计不一致时,蒸发量应修正.此项规定使锅炉热工性能试验数据同锅炉设计数据相比更能反映锅炉实际运行与设计的差异,例:一台10吨1.6MPa蒸汽锅炉其设计给水温度为105℃,但在试验中由于各种原因其给水温度为20℃,折算蒸发量应为:=10000×(2793.40-85.54)/(2793.40-441.36)=11512.81kg/h Dzs—折算蒸发量; 单位:吨/每小时(t/h);DSC—输出蒸发量; 单位:吨/每小时(t/h)hbq、hgs——饱和蒸汽、给水的实测参数的焓;单位为千焦每千克(kJ/kg)h*bq、h*gs——饱和蒸汽、给水的设计参数下的焓;单位为千焦每千克(kJ/kg)6.试验准备工作6.1 试验工作前,试验负责人首先要编制试验大纲,编制试验大纲是:1) 首先根据试验目的和要求,确定试验类型(仲裁试验、定型试验、验收试验、运行试验).2) 根据试验类型确定被测锅炉系统.例:有一台蒸汽锅炉在其尾部有一个余热水箱,而水箱中被加热后的热水不进锅炉另有别用,此时在试验中就应确定此部分被吸收热量,是否作为被测锅炉系统中.3) 根据上述确定原则,确定测量项目和测点位置.4) 根据测量项目选择合适的测量仪表.5) 根据测量项目工作量,进行人员组织和分工.6.2 试验过程中测试人员应保持相对稳定,此举有几个优点:1) 一组参数记录有连续性.2) 在被测参数有异常时能即使发现.3) 一个参数记录能作到责任到位.6.3 测试所用的仪表均应完好,并应是在检定和标定的有效期内,这样才能保证所计量的数据可靠准确.6.4 按照试验大纲中的测点布置位置安装仪表,如有更改应予以记录在案.6.5 被测锅炉辅机设备的运行均应正常,如有异常现象应排除,如无法排除应停止试验或进行协商连续试验,但应予以记录并在试验报告中表示出来.例:一台被测锅炉在进行运行试验发现风机开到额定状态时有异常响声,此时作为运行试验可继续进行,但在试验报告中应说明,此异常响声,可能会影响锅炉出力.6.6 试验对被测锅炉的参数必须与其它锅炉的参数隔绝,如无法作到应计量.如:一台被测热水锅炉同另一台热水锅炉共享一根循环水管.由于条件限制被测锅炉上无法安装流量计,必须安装在总管上,此时在另一台锅炉上也必须安装流量计.6.7 为了试验工作可靠、顺利可行预备性试验.预备性试验所有试验条件被测参数同正式试验均应一致,如预备性试验一切正常,此预备性也可作为一次正式试验.7 试验要求7.1 正式试验应在稳定工况1小时后进行,此项要求为了保证测试数据正确性、真实性.7.2 在定型试验、仲裁试验和验收试验时都应保证锅炉处于稳定工况运行中.为了确保仲裁试验和验收试验公正性,需要买方、卖方和试验机构的三方人员到场,才能进行.7.3 试验用煤应符合工业锅炉用煤分类标准,同时符合制造厂设计要求.7.4 试验期间锅炉各项热工性能参数应相对稳定,其波动范围符合下列规定:1) 锅炉出力最大波动范围:2003标准 1988标准符合2003标准中图一要求出力波动不宜超过±10%按标准图一要求例:一台10.5MW热水锅炉最大允许波动范围为±9.5%.2) 蒸汽锅炉压力允许波动范围:蒸汽锅炉设计压力 2003标准 1988标准小于1.0MPa 小于85% 小于80%大于等于1.0MPa,小于等于1.6 MPa 小于90% 小于85%大于1.6 MPa,小于等于2.5 MPa 小于92%小于90%大于2.5 MPa,小于3.8 MPa 小于95%3) 过热蒸汽温度允许波动范围:过热蒸汽设计温度 2003标准 1988标准250℃ 230℃---280℃之间230℃---280℃之间300℃ 280℃---320℃之间 //350℃ 330℃---370℃之间330℃---370℃之间400℃ 380℃--410℃之间380℃---410℃之间每次试验实测过热蒸汽温度最大值与最小值之差不得大于15℃ //4) 蒸汽锅炉实际给水温度与设计值之差,在老标准中明确应控制在+30~-20℃之间.在标准中则要求宜控制在+30~-20℃之间,如温度一旦超出负范围,即偏差-20℃以上时,同时该锅炉有省煤器的,则测得的锅炉效率按照每相差-60℃,效率予以折算数值下降1%予以折算.例: 一台锅炉设计给水温度为105℃,实测温度为34℃,锅炉效率为80%,则折算效率:△η折算=1.18%η锅炉折算效率=η实测—△η折算=80%—1.18%=78.82%5) 热水锅炉进、出水温度与设计值之差,在老标准中规定不得大于±5℃.在标准中要求不宜大于±5℃,如一旦实际出水温度平均值超出-5℃偏差范围,则对测试锅炉进行折算,而锅炉是否带有省煤器均予以折算.带有空气预热器的锅炉可协商确定是否折算,具体折算方法如下:a. 燃煤锅炉实测出水平均温度与设计温度扣差-15℃时,锅炉效率下降1%.例:一台燃煤锅炉设计出水温度130℃,实际出水平均温度102℃,锅炉效率81%,则:△η折算=1.87%η锅炉折算效率=η实测—△η折算=81%—1.87%=79.13%b. 燃油、气锅炉实测出水平均温度与设计温度相差-25℃时,锅炉效率下降1%.例:一台燃油锅炉设计出水温度95℃,实际出水平均温度84℃,锅炉效率90%,则:△η折算=0.44%η锅炉折算效率=η实测—△η折算=90%—0.44%=89.56%6) 热水锅炉的压力在老标准中热水锅炉压力不得低于设计压力的70%,在标准中规定测试时压力应保证出水温度比该压力下的饱和温度至少低20℃.例: 1.0MPa热水锅炉实测出水温度为106℃,则测试时热水不得低于相对应126℃(106+20)的饱和蒸汽压力查焓位表得0.24MPa(绝对压力).7) 标准和老标准都规定,测试期间安全阀不得起跳,不得吹灰,不得排污,在标准中同时明确在过热蒸汽锅炉必须排污时,排污量应计量,但其数值不得超过锅炉出力3%.7.5 试验开始与结束时,锅筒水位和煤斗的煤位均应保持一致.为此,在试验开始前在水位表和煤斗中应作好标记.当试验结束时,水位和煤斗应回到其标记处.在整个试验期间过量空气系数、煤层厚度、炉排速度、给水量,给煤量等参数应尽可能保持一致.手烧炉测试应特别注意煤层高度和燃煤状况结束和开始是否一致.7.6正式试验测试时间:序号序号 03标准 88标准 2829—80标准1 火床燃烧、火室燃烧、沸腾燃烧固体燃料应不小于4h 火床燃烧锅炉不小于6h 机械层燃烧、枷煤炉燃烧、沸腾炉、煤粉炉、油气炉正平衡不小于4小时2 火床燃烧甘蔗渣、木柴、稻壳等其它固体燃料应不小于6h 火室燃烧锅炉及沸腾燃烧锅炉不小于4h 机械层燃煤、抛煤炉、沸腾炉反平衡不小于4小时3 手煤炉、下饲炉排应不小于5h,同时试验期间至少包含一个完整的出渣周期手煤炉(包括一个以上清灰周期)正平衡不小于4小时4 液体燃料和气体燃料应不小于2h 煤粉炉、油气炉反平衡不小于4小时从以上三个标准比较来看,标准有以下几个特点.1) 它不分燃烧方式,火床、火室燃煤锅炉均为4小时.2) 特别提出燃用特种固体燃料锅炉为6小时.3) 把燃油、气锅炉单独列出测试时间为2小时.7.7试验次数、蒸发量修正及误差规定1) 试验次数a. 锅炉新产品定型试验应在额定出力下进行两次,其它试验次数由协商决定,取消了110%超负荷能力测试.b. 沸腾燃烧锅炉、水煤浆锅炉和煤粉锅炉应进行一次不大于70%额定出力下的稳定性试验,取消了燃油、气锅炉的低负荷试验.c. 对额定蒸发量(额定热功率)大于或等于20t/h(14MW)的锅炉,进行反平衡测试2) 蒸发量修正每次试验的实测出力应为额定出力的97%—105%范围内,蒸汽锅炉测试时,当蒸汽和进水的实测参数与设计不一致时,锅炉的蒸发量应按下式进行修正:a. 对饱和蒸汽锅炉b. 对过热蒸汽锅炉式中:Dzs—折算蒸发量: 单位:吨/每小时(t/h);DSC—输出蒸发量: 单位:吨/每小时(t/h);hgq、hbq、hgs——过热蒸汽、饱和蒸汽、给水的实测参数的焓,单位为千焦每千克(kJ/kg);h*gq、h*bq、h*gs——过热蒸汽、饱和蒸汽、给水的设计参数下的焓,单位为千焦每千克(kJ/kg).例:某台锅炉型号为SHL20-2.5/400-AII,其设计给水温度为105℃,设计给水压力为2.7Mpa,实测锅炉出力为20142kg/h,给水温度为90℃,蒸汽压力为2.45 Mpa,过热蒸汽温度为390℃.则:设计过热蒸汽温度400℃,蒸汽压力2.45 MPa,查焓值表得h*gq=3239.00 kJ/kg;设计给水温度105℃,设计给水压力为2.7 MPa,查焓值表得h*gs=441.99 kJ/kg;实测过热蒸汽温度390℃,蒸汽压力为2.45 MPa,查焓值表得hgq=3216.75 kJ/kg;实测给水温度为90℃,蒸汽压力为 2.65 MPa,查焓值表得hgs=379.00 kJ/kg;根据过热蒸汽锅炉蒸发量修正公式得:DZS=20142×(3216.75-379.00)/(3239.00-441.99)=20435.34kg/h.3) 试验效率之差范围:03标准 88标准 2829—80燃固体燃料正、反平衡效率之差不大于5% 正、反平衡效率之差不大于5% 正、反平衡之差不大于5%两次试验正平衡效率之差不大于3% 两次试验正平衡效率之差不大于4% 两次试验正平衡效率之差不大于4%两次试验反平衡效率之差不大于4% 两次试验反平衡效率之差不大于6% 两次试验反平衡效率之差不大于6%燃油气锅炉各种平衡效率值之差不大于2% // //标准比老标准要求更高,同时特别提出了燃油、气锅炉的效率值之差不大于2%的要求.7.8电加热锅炉试验要求:电加热炉试验时间为1h,可只进行正平衡试验,两次正平衡效率差值应在1%之内.试验使用的电度表应选用数字式电度表为好,可减少读数误差,因为电度表上每一个读数经过互感器后应做相应的放大倍数.例:现有一台电热锅炉测试,现试验使用互感器为400:5,电度表读数为每小时5.6度,则实际用电量为N=5.6×400/5=448度,比原读数扩大80倍.7.9热油载体锅炉试验要求;其试验方法基本同热水锅炉一样,由于导热油比热容不是一个常数,它随着温度的变化而变化,在图表上显示其基本为一根斜线.为此在计算其进、出油比热容时,以其实测温度下的进、出口油的比热容与在0℃时的比热容的平均值为准.例:某导热油载体锅炉的进油温度为220℃,出油温度为250℃,求其进、出油焓值.根据热油载体锅炉所使用的导热油物理特性查得其:0℃时的比热为Co=1.7019kJ/kg.℃;220℃时比热为C220=3.1052 kJ/kg.℃;250℃时比热为C250=3.2993 kJ/kg.℃.则进油平均比热C-220=(C220+C0)/2=2.4036 kJ/kg.℃;进油焓hj= C-220×t进=2.4036×220=528.78 kJ/kg.出油平均比热C-250=(C250+C0)/2=2.5006 kJ/kg.℃;出油焓hc= C-250×t出=2.5006×250=625.15 kJ/kg.7.10基准温度在没有特殊要求的情况下,一般选用环境温度.因进风温度、燃料温度等对测试结果影响极其微小,故可以忽略不计环境温度对其影响.在燃用重油即对燃油进行加热的锅炉时,需计算加热燃料的热量.计算时,也应计算燃油与0℃时平均比热.8.测量项目8.1各种热工性能试验测量项目的确定每次热工测试测量项目都应在试验大纲中明确下来.锅炉验收及仲裁试验的测量项目可协商来增减测量项目,运行试验可按需要而定.8.2热工试验效率计算测量项目在8.2条中列出各种燃料、燃烧方式及供热方式下的全部热工试验效率计算及出力计算所需测量的目.在实际试验时,可按不同的炉型确定其测量项目.例1:一台WNS2-1.25-Y型锅炉热工测试需测量项目:a.燃料的元素分析、工业分析、发热量;b.燃料的密度、温度;c.燃料消耗量;d.给水流量;e.给水温度、给水压力;f.蒸汽压力;g.蒸汽湿度;h.排烟温度;i.排烟处烟气成份(含RO2、O2、CO);j.锅水取样量(包括排污量);k.入炉冷空气温度;l.当地大气压力、环境温度;m.试验开始到结束的时间.例2:一台SHF20-1.25/95/70-H型锅炉热工测试所需测量项目a.燃料的元素分析、工业分析、发热量;b.循环水流量;c.回水温度、回水压力;d.出水温度、出水压力;e.排烟温度;f.排烟处烟气成份(含RO2、O2、CO);g.燃烧室排出溢流灰和冷灰温度;h.渣流灰、冷灰和烟道灰重量;i.渣流灰、冷灰、烟道灰和飞灰可燃物含量;j.入炉冷空气温度;k.当地大气压力、环境温度;l.试验开始到结束的时间.8.3 热工性能试验工况分析测量项目此项根据实验的不同需要进行选择测量.9.测试方法9.1 燃料取样的方法1) 固体燃料取样量不得少于总燃料量的1%,但总取样量不少于10kg,取样方法按附录A进行.在取样时需注意一防止煤中水分蒸发,二防止异物混入样品中.2) 液体燃料从油箱或燃烧器前管道抽取不少于1L样品,倒入容器内加盖密封,在重油作为燃料取样时,应在管道上取样.3) 气体燃料可由当地煤气公司或石油天然气公司提供化验报告或在燃烧器前管道上取样,在取样时注意把燃气取样器中残剩的气体赶干净.4) 对于混合燃料可按各种燃料的成分分析资料,按混合比例求得对应值,可作为同一燃料处理.9.2 燃料计量的方法1) 固体燃料用精度不低于0.5级的磅秤承重.2) 液体燃料计量方法有三种:a称重;b油箱计量消耗体积;c精度不低于0.5级的油流量计.3) 气体燃料用精度不低于1.5级流量计并需将实际状态的气体流量换算到标准状态下的气体流量. 9.3 当锅炉额定蒸发量(额定热功率)大于或等于20t/h(14MW)仅用反平衡法测定效率时,试验燃料消耗量的确定其步骤为:1) 首先比较锅炉实测热工性能参数和设计参数,如排烟温度、烟气含氧量等实测参数均比设计参数为好则可设定一个高于设计效率的锅炉正平衡效率;反之则相反.2) 在确定了锅炉正平衡效率后,根据效率计算公式反算出燃料消耗量.3) 根据燃料消耗量进行锅炉反平衡计算.4) 当计算所得的反平衡效率之值与估取值相差大于±2%时,则根据负偏差或正偏差重新设定一个锅炉正平衡效率值进行计算,直至估算值和计算值相差±2%之内.9.4 蒸汽锅炉蒸发量的测量仪表和方法.1) 饱和蒸汽因为含有部分水,实际其是一个二相(液、气)流体,所以用流量计测量其流量误差会相当大,现一般通过测量锅炉给水流量来确定.给水流量测量可用经标定过的水箱或用达到一定精度的流量计.2) 过热蒸汽一般也通过测量锅炉给水流量来确定,同时也可采用直接测量蒸汽流量来确定,但过热蒸汽具有压缩性,此法有一定误差.测量仪表可用达到一定精度的流量计.9.5 热水锅炉循环流量同测量给水流量一样,选用合适的达到一定精度的流量计即可,选用测量热油载体锅炉循环流量的仪表时应注意仪表能耐高温介质.9.6 锅炉水及蒸汽压力测量采用弹簧式压力表,精度不低于1.5级.9.7 锅炉蒸汽、水、空气和烟气介质温度的测量可用水银温度计、热电阻温度计、热电偶温度计.水银温度计使用在100℃以下,精度要求不高的地方.例:进风温度.热电阻温度计使用在500℃以下的地方.例:排烟温度.热电偶温度计使用在500℃以上的地方.例:炉膛出口烟温.热水锅炉进、出水温;热油载体锅炉进、出油温应使用精度高的铂热电阻温度计和分辨率0.1℃的显示仪表,同时还应注意二支铂电阻的误差一致性.测温点应布置在管道式烟道截面上介质温度比较均匀的位置,温度计插入深度应在1/3至2/3之间,对于大吨位的锅炉或截面积比较大的烟道测温应用根据网格法布置每个测温点,其取算术平均值.排烟温度的测点应接近最后一节受热面距离不大于1m处.9.8 烟气成分分析,可用奥氏仪或用烟气分析仪,其取样点应同排烟温度测点相接近处.9.9 为计算锅炉固体未完全燃烧热损失q4及灰渣物理热损失q6应进行灰平衡测量,灰平衡测量是根据物质不灭定理来计算:指炉渣、漏煤、烟道灰、飞灰等总的含灰量等于燃料中的总含灰量,通常以炉渣、漏煤、烟道灰、飞灰等的总含灰量的重量的百分比来核算,其中飞灰所含的百分比是反推算出来的.各灰渣的百分比计算公式如下:式中:α——各种灰渣的百分比,单位为%;G——为各种灰渣重量,单位为kg/h;C——为各种灰渣含可燃物含量,单位为%;B——为燃料消耗量,单位为kg/h;Aar——为燃料中收到基含灰量,单位为%.例:一台锅炉每小时耗煤量为3000kg/h,煤中含灰量Aar为25%,干炉渣重量为700kg/h,漏煤重量为50kg/h,烟道灰重量35 kg/h,炉渣可燃物含量为10%,漏煤可燃物含量为30%,烟道灰可燃物含量为35%,飞灰可燃物含量为40%.则:α炉渣= ;α炉渣= ;α烟道灰= ;α飞灰=1-(α炉渣+α炉渣+α烟道灰)=1-(84%+4.67%+3.47%)=7.86%.9.10 为了进行灰平衡计算,应对炉渣、漏煤、烟道灰等进行计量和取样化验,因对飞灰应进行反推算,故只进行取样化验.9.11 各种灰渣的取样方法.在出灰口定期或定车取样;如试验结束一次性出灰(漏煤等)的可按每车取样,取样方法按附录A进行.每此试验采集的原始灰渣重量应不少于总灰中的1-2%,且灰、渣取样量应不少于20kg,总灰量少于20kg 时应予全部取样,缩分后灰渣重量不少于1kg,湿炉渣应铺在清洁地面待其稍干燥后再取样和计量;漏煤、飞灰等取样量应不少于0.5kg.9.12 饱和蒸汽湿度和过热蒸汽含烟量测量方法按附录C进行,取样时注意等速取样.9.13 风机风压、风室风压;烟、风道各段烟气、风的压力一般根据需要测量,用U型管即可.9.14 散热损失按附录D确定.9.15 每个测量数据应10至15分钟记录一次,热水锅炉进、出水温;热油载体锅炉进、出油温应5分钟记录一次,循环水量、循环热油量用累积方法确定.9.16 热工性能测试常用的一些参数表.见附录E和附录F10 锅炉效率的计算10.1 正平衡效率计算10.1.1输入热量计算公式:Qr=Qnet,v,ar+Qwl+Qrx+Qzy式中: Qr__——输入热量;Qnet,v,ar ——燃料收到基低位发热量;Qwl ——加热燃料或外热量;Qrx——燃料物理热;Qzy——自用蒸汽带入热量.在计算时,一般以燃料收到基低位发热量作为输入热量. 如有外来热量、自用蒸汽或燃料经过加热(例:重油)等,此时应加上另外几个热量.10.1.2饱和蒸汽锅炉正平衡效率计算公式:式中:η1——锅炉正平衡效率;Dgs——给水流量;hbq——饱和蒸汽焓;hgs——给水焓;γ——汽化潜热;ω——蒸汽湿度;Gs——锅水取样量(排污量);B——燃料消耗量;Qr_——输入热量.10.1.3过热蒸汽锅炉正平衡效率计算公式:a. 测量给水流量时:式中:η1——锅炉正平衡效率;Dgs——给水流量;hgq——过热蒸汽焓;hg——给水焓;γ——汽化潜热;Gs——锅水取样量(排污量);B——燃料消耗量;Qr——输入热量.b. 测量过热蒸汽流量时:式中:η1——锅炉正平衡效率;Dsc——输出蒸汽量;Gq——蒸汽取样量;hgq——过热蒸汽焓;hgs——给水焓;Dzy——自用蒸汽量;hzy——自用蒸汽焓;hbq——饱和蒸汽焓;γ——汽化潜热;ω——蒸汽湿度;hbq——饱和蒸汽焓;Gs——锅水取样量(排污量);B——燃料消耗量;Qr——输入热量.10.1.4 热水锅炉和热油载体锅炉正平衡效率计算公式式中:η1——锅炉正平衡效率;G——循环水(油)量;hcs——出水(油)焓;hjs——进水(油)焓;B——燃料消耗量;Qr——输入热量.10.1.5电加热锅炉正平衡效率计算公式10.1.5.1电加热锅炉输-出饱和蒸汽时公式为:式中:η1——锅炉正平衡效率;Dgs——给水流量;hbq——饱和蒸汽焓;hgs——给水焓;γ——汽化潜热;ω——蒸汽湿度;Gs——锅水取样量(排污量);N——耗电量.10.1.5.2电加热锅炉输-出热水(油)时公式为:式中:η1——锅炉正平衡效率;G——循环水(油)量;hcs——出水(油)焓;hjs——进水(油)焓;B——燃料消耗量;Qr_——输入热量.10.2反平衡效率的计算公式为:η2=100-(q2+q3+q4+q5+q6)式中:η2——锅炉反平衡效率;q2——排烟热损失;q3——气体未完全燃烧热损失;q4——固体未完全燃烧热损失;q5——散热损失;q6——灰渣物理热损失.其中q2、q3、q4、q5、q6的计算见表2 试验数据综合表. 11.其它量的计算其它量的计算公式见表2 试验数据综合表.12.试验报告12.1试验报告封面12.1.1报告封面应包括下例内容:a.试验报告编号;b.试验锅炉型号;c.委托单位(或制造厂);d.试验地点;e.报告编制签名;f.审核签名;。

有机热载体锅炉的热效率测试与评估

有机热载体锅炉的热效率测试与评估

有机热载体锅炉的热效率测试与评估在现代工业生产中,热能的利用和节约已经成为了一项重要的任务。

为了提高锅炉燃烧效率和降低烟气排放物的排放,有机热载体锅炉逐渐受到了人们的关注。

本文将介绍有机热载体锅炉的热效率测试与评估的方法和重要性。

一、热效率的定义和计算方法热效率是指锅炉在工作过程中将化学能转换为有效热能的能力。

热效率的计算方法可以根据热能输入和输出的关系来进行,常用的计算方法有热力效率和热工效率。

1. 热力效率:热力效率是指在锅炉燃烧过程中,将化学能转化为蒸汽能量的能力。

其计算方法为:热力效率 = (蒸汽产量 ×蒸汽热值) / (燃料消耗量 ×燃料热值)2. 热工效率:热工效率是指在锅炉燃烧过程中,将化学能转化为蒸汽能量和其他热能的能力。

其计算方法为:热工效率 = (蒸汽产量 ×蒸汽热值 + 其他热能产量) / (燃料消耗量 ×燃料热值)二、热效率测试的方法热效率测试是评估有机热载体锅炉性能的关键步骤,可以根据实际工况和测试设备的不同,选择不同的测试方法。

1. 工程试验法:在实际工况下,使用专业的测试设备对锅炉进行全面的测试。

这种方法可以直接测量到锅炉的各项参数,如燃料消耗量、蒸汽产量、蒸汽热值等,通过计算可以得到精确的热效率。

2. 数值模拟法:通过对锅炉燃烧过程进行数值模拟,推测出锅炉的各项参数,并计算热效率。

这种方法可以在实验室等环境下进行,对于大型设备的测试来说更加方便和经济。

三、热效率评估的重要性热效率评估可以帮助我们了解锅炉的能源利用情况,判断设备的性能和优化的潜力,并为改进锅炉的设计和运行提供科学依据。

1. 节能降耗:通过对热效率的评估,可以了解到锅炉当前的能源利用情况,并鉴定出能源浪费的环节和原因。

根据评估结果,可以采取相应的措施,进行节能降耗,达到资源的可持续利用。

2. 环境保护:高效的燃烧过程不仅能够提高热效率,还能减少燃烧产生的有害物质排放,减少对环境的污染。

工业锅炉能效测试与评价规则解读

工业锅炉能效测试与评价规则解读
ppt课件 7
3 定型产品热效率测试
3.3.2 锅炉及其系统测试具备的条件 (1)锅炉在额定参数下处于安全、热工况稳定的运行状态; (2)辅机与锅炉出力相匹配并且运行正常,系统不存在跑、冒、 滴、漏现象; (3)测试所用燃料符合设计燃料的要求; (4)锅炉及辅机系统各测点布置满足测试大纲的要求。
ppt课件
总耗电量 耗电量 总蒸发量
总给水量 耗水量 总蒸发量
ppt课件
(kW· h/kg)
(kg/kg)
27
6 锅炉及其系统运行能效评价
热水锅炉、有机热载体锅炉:
燃料总热量 耗煤量 29308 总输出热量
(kg标煤/MJ)
总耗电量 耗电量 总输出热量
总补充量 介质补充量 总输出热量 ppt课件
ppt课件
9
5 运行工况热效率简单测试
定义:对在用工业锅炉进行主要参数的简单测试,用于快速判定锅 炉实际运行能效状况。 5.1 测试条件:同本规则4.2 5.2 测试项目 (1)排烟温度tpy,℃; (2)排烟处过量空气系数; (3)排烟处CO含量,%(ppm); (4)入炉冷空气温度tlk,℃; (5)飞灰可燃物含量Cfh,%; (6)漏煤可燃物含量Clm,%; (7)炉渣可燃物含量Clz,%; (8)燃料收到基低位发热量Qnet.v.ar,kJ/kg;收到基灰分Aar,%; 10 ppt课件 (9)测试开始和结束的时间。
ppt课件
29
7 测试与评价报告
7.2 系统能效评价报告 (1)锅炉系统投运日期和改造(如果有)日期,以及运行状 况说明; (2)产品制造单位和使用单位名称; (3)评价任务和目的要求; (4)评价负责人和主要参加人员; (5)依据的法规、标准; (6)考核周期内锅炉运行工况热效率测试结论; (7)系统运行状况和燃料、水(介质)、电、运行参数等检 测、计量方法;

锅炉热效率实验报告

锅炉热效率实验报告

锅炉热效率实验报告一、实验目的1. 了解锅炉热效率的概念和计算方法;2. 掌握热效率测试原理和实验方法;3. 分析锅炉热效率与各项因素之间的关系。

二、实验原理锅炉热效率是指锅炉所产生的热能与燃料所具备的能量之间的比例关系。

热效率的计算公式如下:热效率= (锅炉出口热量- 锅炉进口热量)/ 锅炉进口热量* 100%三、实验仪器与设备1. 锅炉2. 流量计3. 温度计4. 燃料量测器四、实验步骤1. 在锅炉的进口处安装流量计、温度计和燃料量测器;2. 打开燃料供应,记录燃料用量;3. 检测锅炉进口温度和流量,并记录数据;4. 检测锅炉出口温度和流量,并记录数据;5. 计算锅炉的热效率。

五、实验数据与结果进口温度:100进口流量:10L/min出口温度:200出口流量:8L/min燃料用量:5kg根据实验数据及热效率计算公式,可以得出实验结果:热效率= (200 ×8L/min - 100 ×10L/min)/(100 ×10L/min)* 100% = (1600 - 1000)/ 1000 * 100%= 60%六、实验结果分析通过实验数据计算可知,该锅炉的热效率为60%。

在理论上,锅炉的热效率应该尽可能接近100%。

然而,在实际应用中,由于燃料的燃烧不完全、排烟温度偏高等因素的影响,锅炉的热效率难以达到100%。

七、实验感想通过本次实验,我们深入了解了锅炉热效率这一概念,并掌握了热效率测试的原理和实验方法。

锅炉热效率是衡量锅炉性能和能源利用效果的重要指标,合理提高锅炉热效率对于节约能源、减少环境污染具有重要意义。

在实际应用中,我们应该采取一些措施,如优化燃烧设备、提升能源利用效率等,以提高锅炉的热效率。

生物质循环流化床锅炉热效率试验方法及结果分析

生物质循环流化床锅炉热效率试验方法及结果分析

生物质循环流化床锅炉热效率试验方法及结果分析摘要:循环流化床锅炉(CFB)技术是一种新型的高效低污染清洁的燃烧技术,以其燃料适应性强、燃烧效率高、有害物排放低、负荷调节范围大、调节速度快、易于实现灰渣综合利用等优点被广泛使用。

本文是对某生物质电厂循环流化床锅炉热效率现场试验方法的讲解以及计算结果(以某电厂为例)的分析。

关键词:循环流化床锅炉热效率试验计算0、引言循环流化床锅炉热效率是指锅炉中有效利用热量占总的输入热量的百分比。

本次主要是依据《电站锅炉性能试验规程》GB/T10184-1988,采用反平衡法计算锅炉热效率,并简要分析各种热损失。

1、试验概况本次选定的试验锅炉采用高温超高压参数、单锅筒、自然循环、单段蒸发系统、集中下降管、平衡通风循环流化床锅炉,露天布置。

通过完成锅炉30MW、27MW、25MW负荷热效率试验,计算并评价锅炉热效率是否达到设计值,为运行提供合理的技术数据。

2、试验方法2.1试验条件整个锅炉的严密性合格,消除烟、风系统及汽水系统的泄漏。

试验期间未进行可能干扰试验工况的任何操作,如吹灰、排污等。

所有参与试验的仪器仪表均进行了检验和标定。

试验过程中锅炉运行基本正常,负荷基本保持在试验负荷。

参数波动范围:锅炉负荷±6%,蒸汽压力±2%,蒸汽温度+5~-10℃。

2.2试验取样及测量1) 入炉燃料取样位置及分析在锅炉上料皮带机上采取有代表性的样品,每 30分钟取样一次,每次全断面采样,采样量不小于0.5kg,置于密封容器内。

取样后按照GB/T474-2008对燃料进行混合缩分。

试验样本由某试验室进行工业分析、元素分析和发热量测定,结果作为锅炉热效率计算依据。

2) 飞灰、底渣取样分析及份额测量方法飞灰的取样:通过布袋除尘器下#1、#2灰斗干式除灰仓泵进料管飞灰取样管进行取样,每30分钟取样一次,取样前清除取样管内的存灰,取样后进行混合缩分,试验样本由某试验室进行飞灰含碳量分析。

大型火力发电厂锅炉热效率试验介绍

大型火力发电厂锅炉热效率试验介绍

三、锅炉热效率的计算
3.1 正平衡计算
= Q1 100%
Qr
• Q1—每千克燃料的锅炉输出热量,kJ/kg; • Qr—每千克燃料的锅炉输入热量,kJ/kg;
三、锅炉热效率的计算
Qr Qnet,ar Qrx Qw1 Qwh
• Qnet,ar—收到基低位发热量,kJ/kg; • Qrx—燃料的物理显热,kJ/kg; • Qwl—当用汽轮机抽汽或者其它外来汽源加热暖风器空气而
<65
≥9.5 <9.5
540
蒸汽温度t ℃
450
400
工况满足预定要求, 并保持稳定。
观测值偏离规定值的允 许偏差
±3% ±6% ±10%
±2% ±4%
+5 -10
+5 -15
+10 -20
二、试验的组织及实施
• 运行工况应记录的DCS数据
– 机组负荷、锅炉蒸发量 – 主汽参数 – 给水参数 – 再热汽参数 – 减温水参数 – 排污参数 – 烟风系统参数 – 制粉系统参数
为了解决它!
二、试验的组织及实施
• 2.1 试验的组织和安排 • 2.2 试验的具体实施
二、试验的组织及实施
2.1 试验的组织和安排 • 试验目的
– 锅炉性能鉴定及验收。 – 定期的检查。 – 节能工作。
• 试验人员及职责
二、试验的组织及实施
试验仪器
温度测量
• 玻璃水银温 度计
• 热电偶温度 计
一、基本概念
《热力计温度算书》
• 基准温度
里面的空预器入口温 度当成基准温度,对
– 指各项输入与输出能量的起算点。吗?
– 规定为锅炉送风机入口处空气温度。一般可认 为是冷空气温度。(AS有M了E有它标了,准它我为,能送我简风能化机做算锅出炉口)

供暖燃气锅炉效率测试及分析_secret全新精选

供暖燃气锅炉效率测试及分析_secret全新精选

供暖燃气锅炉效率测试及分析摘要对11家国家驻京机关单位的采暖燃气锅炉效率进行测试,其中包括正平衡效率和反平衡效率,进而对目前采暖燃气锅炉的实际运行水平进行了评价,从节能角度归纳分析其存在的主要问题,其中包括锅炉循环水温度和锅炉排烟温度偏高、调试运行水平较差、锅炉频繁启停等问题,并针对不同的问题给出了相应的解决的方法,提出了一些关于燃气锅炉的运行管理合理的建议。

关键词燃气锅炉正平衡效率反平衡效率测试1 引言随着中国社会的发展,环境问题越来越成为关注的焦点,大中型城市都在积极推行“煤改气”,以改善城市生活环境,这同时给天然气能源供应带来了巨大的压力,国家“十一五”规划明确提出了节约能源的战略规划目标。

全面了解目前正在投入使用的燃气锅炉的实际运行情况,针对存在的的问题进行分析解决,提高燃气锅炉的运行效率,对降低建筑采暖能耗起着关键的作用,对节约天然气能源有着深远的意义。

受国务院机关事务管理局委托,清华大学建筑技术科学系于2005年~2006年采暖季对国家林业局等11个驻京国家机关锅炉房的28台燃气锅炉进行了效率测试,总共测得41个运行工况的锅炉效率值及相关参数,希望对目前正在投入使用的采暖燃气锅炉的运行水平进行评价,发现并分析存在的问题,为下一步采暖节能工作的全面深入开展打下基础。

2 测试仪器及方法燃气锅炉效率的测试主要用到烟气分析仪、超声波流量计、温度自记仪等仪器,各种仪器的明细如表1所示:表1 测试仪器明细仪器名称型号精度生产厂家烟气分析仪 MRU95/3CD 1.5级德国MRU超声波流量计 SCL-630 1.5级唐山汇中温度自记仪RHLOG ±0.3℃清华同方燃气流量以每个锅炉各自配备的燃气流量计为准。

根据温度自记仪和压力表分别可以得到锅炉进出水温度和压力,从而确定锅炉进出水的焓差,并应用超声波流量计得到相应的锅炉循环水流量,进而得出锅炉出力;同时读取燃气表的流量,从而可以得到锅炉的输入热量;锅炉出力与相应时间内输入热量相除便得出锅炉的正平衡效率数值。

锅炉热效率试验讲义

锅炉热效率试验讲义

锅炉热效率试验1热效率试验的标准《GB10184-88 电站锅炉性能试验规程》2本课程的适用范围火力发电厂燃煤锅炉。

基于燃用煤、不包括其它的燃料。

热效率是锅炉的一项重要经济指标。

3热效率的计算方式3.1 输入-输出法又称:直接法或正平衡法。

即直接测量锅炉输入和输出热量求得热效率。

3.2 热损失法又称:反平衡法。

即由确定各项热量损失求得热效率。

4概念的介绍4.1 输入热量随每千克煤输入锅炉能量平衡系统的总热量。

4.1.1 煤的收到基低位发热量4.1.2 物理显热4.1.3 用外来热源加热燃料或空气时所带入的热量4.2 输出热量相对每千克煤,工质在锅炉能量平衡系统中所吸收的总热量。

4.3 各项热损失4.3.1 包括5项损失4.3.2 排烟热损失锅炉排烟热损失为末级热交换器后排出烟气带走的物理显热占输入热量的百分率1)干烟气带走的热量2)烟气中含水蒸气的显热4.3.3 可燃气体未完全燃烧热损失该项热损失由排烟中的未完全燃烧产物(CO、H2、CH4和C m H n)的含量决定,系指这些可燃气体成分未放出其燃烧热而造成的热量损失占输入热量的百分率4.3.4 固体未完全燃烧热损失燃煤锅炉的固体未完全燃烧热损失,即灰渣可燃物造成的热量损失和中速磨煤机排出石子煤的热量损失占输入热量的百分率4.3.5 散热损失锅炉散热损失q5,系指锅炉炉墙、金属结构及锅炉范围内管道(烟风道及汽、水管道联箱等)向四周环境中散失的热量占总输入热量的百分率。

热损失值的大小与锅炉机组的热负荷有关。

4.3.6 灰渣物理热损失灰渣物理热损失,即炉渣、飞灰与沉降灰排出锅炉设备时所带走的显热占输入热量的百分率4.4 锅炉的额定蒸发量(ECR)锅炉在额定蒸汽参数、额定给水温度、燃用设计煤种并保证效率时所规定的蒸发量。

4.5 锅炉的最大蒸发量(BMCR)锅炉在额定蒸汽参数、额定给水温度、燃用设计煤种,安全连续运行时能达到的最大蒸发量。

4.6 基准温度指各项输入与输出能量的起算点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、试验项目和要求
1.2 试验大纲
试验大纲由试验负责单位编写,并经试验各方认可,内 容至少应包括: a) 试验目的; b) 试验条件及要求; c) 试验工况; d) 主要测点布置、仪表仪器及测试方法; e) 试验数据处理原则; f) 试验人员及组织; g) 试验日程及计划。
一、试验项目和要求
1.3 试验准备和试验条件 试验前,应有如下准备和条件: a) 对所有参与试验的仪表仪器进行检定或校准; b) 确定已具有足够的、符合试验规定的燃料和脱 硫剂; c) 整个锅炉机组无明显泄漏,主、辅机能正常运 转并满足试验要求; d) 所有受热面在开始试验前均保持正常运行时的 清洁度; e) 锅炉机组与其他非试验系统完成隔离。
一、试验项目和要求
1.4 机组稳定时间 1.4.1 锅炉试验前,机组应连续正常运行3天以上。 测量前锅炉在试验负荷及条件下稳定运行时间应不 少于2小时。对于添加脱硫剂的锅炉,应在脱硫剂投 入量和SO2排放浓度达到稳定后2小时,方可开始试 验。 1.4.2 测试过程中,锅炉蒸发量及蒸汽参数波动的 最大允许偏差见表1。
二、测试项目、仪器及测试方法
2.3 温度测量
2.3.2 烟气和空气温度测量的一般要求如下: a) 根据试验内容,温度测点可布置在相应受热面的进、 出口处; b) 测量截面应远离通道的转弯、有阻碍物或变径处; c) 截面积较大的管道,应采用网格法测量; d) 被测量截面速度场或温度场有一项较均匀时,可采用 代表点测量; e) 被测量截面存在明显的烟气分层流动现象时,应采用 流量加权的方法计算得到该截面的温度加权平均值; f) 干、湿球温度测量应在避风、避热源、遮阳并靠近风 机进风口处。
二、测试项目、仪器及测试方法
2.4 燃料和脱硫剂取样
2.4.1燃料和脱硫剂取样的一般要求如下: a)燃料和脱硫剂取样开始和结束的时间应视物料从采取点至炉膛所需 的时间适当提前; b) 应从流动中的固体物料流中取样,如果给料口不止一个,则应在每 个给料口等时间间隔分别取样。每个给料口每次获取的试样重量不小于 2kg。如果各给料口给料量不同或给料品种不同,应按照各给料口的流量 进行加权混合缩制,使最终的混合试样能代表试验期间燃料的平均特性 ; c) 取样完成后,应将各取样点取得的全部份样充分混合,对固体燃料 和脱硫剂,按照“堆锥四分法”缩制成预先确定的份数,每份试样不小 于5kg,且应立即密封保存,并尽快送实验室分析; d) 对于混合燃料,应将不同种燃料分别缩制成平行试样,分别分析其 成分,最后根据取样点的流量,采用流量加权的方法,计算混合燃料的 化学成分和低位发热量。
二、测试项目、仪器及测试方法
• • • • • 2.1 2.2 2.3 2.4 2.5 主要测量项目 测试仪器 温度测量 燃料和脱硫剂取样 烟气取样及分析
二、测试项目、仪器及测试方法
2.1 主要测量项目
鉴定和验收试验主要测量项目见表4。 表4 锅炉验收试验主要测量项目
序号 一. 1. 1) 2) 3) 4) 5) 6) 7) 8) 名 称 说 明 锅炉效率(含空气预热器漏风率) 输入-输出热量法: 燃料量 燃料发热量及工业分析 进入系统的燃料和空气温度 过热蒸汽、再热蒸汽及其他蒸汽的流量、压力和温度 给水和减温水流量、压力和温度 外来雾化蒸汽和热源的工质流量、压力和温度 泄漏与排污流量 如存在 锅筒内压力及水位
目 录
1 2 试验项目和要求
测试项目、仪器及测试方法
3
锅炉热效率计算
一、试验项目和要求
• • • • • • • • 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 试验前应达成协议的内容 试验大纲 试验准备和试验条件 机组稳定时间 预备性试验 正式试验 试验记录 试验工况和试验数据的舍弃
一、试验项目和要求
1.6.2 大修前后试验等常规试验持续时间可适当调 整,但不应小于2小时。参数测量和样品取样时间间 隔参照表3。 1.6.3 试验工况开始直至结束,过热蒸汽流量和压 力、温度,再热蒸汽压力和温度,给水压力和温度 ,锅筒水位,过量空气系数,配风方式,循环流化 床锅炉床压和床温,燃料量,吸收剂流量,制粉系 统投运方式等,应保持一致和稳定。 1.6.4 测试期间不允许进行可能干扰试验工况的任 何操作,如定期排污、吹灰、打渣及火床锅炉清炉 、燃料层调整等。
测量或取样时间间隔 5min~15min 5min~15min 5min~15min 5min~15min 10min~20min 30 min 每个工况每个取样点 至少取样2次 15min~30min 15min~30min
测量和取样对象 蒸汽流量、压力、温度 给水流量、压力、温度 空气压力、温度,烟气压力、温度 烟气成分 环境压力、温度 燃料和脱硫剂取样 飞灰 炉渣 其他次要参数
燃烧方式 煤粉锅 炉 固态排渣 液态排渣 火床炉 锅炉效率 测量方法 热损失法 或输入-输出法 输入-输出热量法 热损失法 或输入-输出热量法 热损失法 或输入-输出法 热损失法 或输入-输出法
测试有效时间(h)
4 4 4 6
循环流化床锅炉
燃油锅炉和燃气锅炉
4
2
一、试验项目和要求
表3 参数测量和样品取样时间间隔
测量项目 流量 水和蒸 压力 汽 温度 燃料量 脱硫剂量 流量 压力 温度 烟气成分: 空气和 氧量(O2) 烟气 二氧化碳(CO2) 一氧化碳(CO) 二氧化硫(SO2) 一氧化氮(NO)
二、测试项目、仪器及测试方法
2.3 温度测量 2.3.1 温度测量的一般要求如下: a) 温度测点应选择速度与温度分布均匀的管道横 截面; b) 应采取必要措施,防止温度测量仪表因受传导 、对流和辐射影响,导致测量数据失真; c) 应根据不同的被测量对象、温度范围选用合适 的热电偶,热电偶导线不应与电源线并行放置,以 免干扰。
锅炉热效率试验规程新版解读


本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替GB/T 10184—1988《电站锅炉性能试验规程》,与GB/T 10184—1988 相比,主要变化如下: ——补充和修改了术语; ——根据GB 3101《有关量、单位和符号的一般原则》修改了原标准物理量的定义 和符号; ——修改了锅炉效率计算公式; ——修改了仪器设备的使用建议和规定; ——修改了锅炉机组热平衡系统边界; ——增加了添加脱硫剂的锅炉效率计算; ——增加了装有高温脱硝装置的锅炉效率计算; ——增加了烟气中NOx和SO2浓度的测量项目; ——增加了部分空气预热器性能计算公式; ——删除了制粉系统主要特性参数测定的有关内容; ——删除了误差分析的有关内容; ——删除了部分附录。 本标准所代替标准的历次版本发布情况为: ——GB/T 10184—1988。
二、测试项目、仪器及测试方法
表5
序 号 1 2 3
ห้องสมุดไป่ตู้
主要测试项目仪器的最大允许误差
允许误差(按满量程计,%) ±0.35 ±0.25 ±0.40 ±0.5 ±0.5 ±5.00 ±0.25 ±0.40 ±1.0 ±1.0 ±5.0(读数的百分数) ±5.0(读数的百分数) ±5.0(读数的百分数)
4
二、测试项目、仪器及测试方法
表4(续) 锅炉验收试验主要测量项目
2. 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) 15) 16) 热损失法: 燃料量及脱硫剂量 燃料分析 脱硫剂分析 燃油雾化蒸汽流量、压力和温度 空气预热器进、出口烟气成分 空气预热器进、出口烟气温度 省煤器出口烟气成分 省煤器出口烟气温度 进入系统边界的燃料和空气温度 大气干、湿球温度和压力 飞灰、沉降灰和炉渣量 飞灰、沉降灰和炉渣温度 飞灰、沉降灰和炉渣可燃物含量 飞灰、沉降灰和炉渣中钙、碳酸盐(以CO2计)含量 石子煤量及发热量 辅助设备功率消耗
蒸发量 D
蒸汽压力 P
蒸汽温度 t
一、试验项目和要求
1.5 预备性试验 1.5.1 预备性试验的目的如下: a) 检查锅炉机组运行状态; b) 检验测试装置和仪器; c) 培训试验人员。 1.5.2 如试验各方认为试验过程和条件满足要求, 预备性试验也可作为正式试验。
一、试验项目和要求
1.6 正式试验 1.6.1 鉴定试验、验收试验的持续时间见表2,参数 测量和样品取样时间间隔见表3。 表2 试验工况持续时间
一、试验项目和要求
表1 锅炉蒸汽参数最大允许波动范围
测量项目 D>2008 t/h 950 t/h< D ≤ 2008t/h 480 t/h< D ≤950 t/h D < 480 t/h P >18.5 MPa 9.8MPa≤ P ≤18.5MPa P<9.8 MPa t≥540 ℃ t<540 ℃ 最大允许波动范围 ±1.0% ±2.0% ±4.0% ±5.0% ±1.0%a ±2.0%a ±4.0%a ±5 ℃ +5℃,-10℃
一、试验项目和要求
1.8 试验工况和试验数据的舍弃
1.8.1 在试验过程中或整理试验结果时,如果发现观测 到的数据中有严重异常,应考虑将此试验工况舍弃;如 果受影响的部分是在试验的开头或结尾,且扣除异常情 况后的有效测试时间符合本标准中表4要求,则可舍弃 异常部分的数据;如有必要,应重做该试验工况。 1.8.2 凡出现下列情况之一时,该试验工况应作废: a) 试验燃料特性或吸收剂特性超出事先规定的变化 范围; b) 蒸发量或蒸汽参数波动超出试验规定的范围; c) 某一个主要测量项目的试验数据有1/3以上出现异 常或矛盾。
一、试验项目和要求
1.9 锅炉效率试验 1.9.1 锅炉效率试验有两种方法,即输入-输出热 量法和热损失法,对于大型锅炉推荐采用热损失法 。 1.9.2 进行鉴定和验收试验时,在所要求的负荷下 至少应做两次试验。若两次试验结果超过预先商定 的平行试验之间的允许偏差,则需要做重复性试验 。直到有两次试验的结果落在允许偏差范围内,其 试验结果为该两次试验的平均值。
