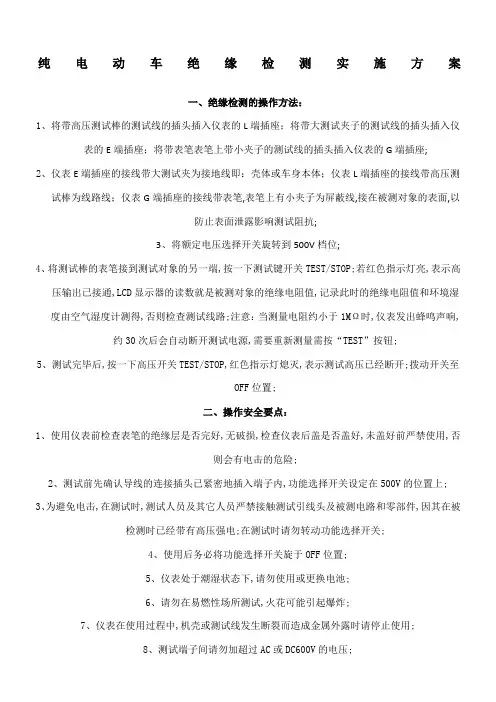

纯电动车绝缘检测实施方案

一、绝缘检测的操作方法：

1、将带高压测试棒的测试线的插头插入仪表的L端插座；将带大测试夹子的测试线的插头插入仪

表的E端插座；将带表笔（表笔上带小夹子）的测试线的插头插入仪表的G端插座。

2、仪表E端插座的接线（带大测试夹）为接地线（即：壳体或车身本体）；仪表L端插座的接线

（带高压测试棒）为线路线；仪表G端插座的接线（带表笔，表笔上有小夹子）为屏蔽线，接在被测对象的表面，以防止表面泄露影响测试阻抗。

3、将额定电压选择开关旋转到500V档位。

4、将测试棒的表笔接到测试对象的另一端，按一下测试键开关[TEST/STOP]。若红色指示灯亮，

表示高压输出已接通， LCD显示器的读数就是被测对象的绝缘电阻值，记录此时的绝缘电阻值和环境湿度（由空气湿度计测得），否则检查测试线路。注意：当测量电阻约小于1 MΩ时，仪表发出蜂鸣声响，约30次后会自动断开测试电源，需要重新测量需按“TEST”按钮。

5、测试完毕后，按一下高压开关[TEST/STOP]，红色指示灯熄灭，表示测试高压已经断开。拨动

开关至[OFF]位置。

二、操作安全要点：

1、使用仪表前检查表笔的绝缘层是否完好，无破损，检查仪表后盖是否盖好，未盖好前严禁使

用，否则会有电击的危险。

2、测试前先确认导线的连接插头已紧密地插入端子内，功能选择开关设定在500V的位置上。

3、为避免电击，在测试时，测试人员及其它人员严禁接触测试引线头及被测电路和零部件，因其

在被检测时已经带有高压强电。在测试时请勿转动功能选择开关。

4、使用后务必将功能选择开关旋于[OFF]位置。

5、仪表处于潮湿状态下，请勿使用或更换电池。

6、请勿在易燃性场所测试，火花可能引起爆炸。

7、仪表在使用过程中，机壳或测试线发生断裂而造成金属外露时请停止使用。

8、测试端子间请勿加超过AC或DC600V的电压。

9、仪表显示电量不足时应及时更换电池，以确保测量的准确性，长期不使用时，请将电池取出保

管。

10、更多要求详见《数字式绝缘电阻测试仪使用说明书》（随仪器）。

11、绝缘检测需要穿戴绝缘防护套装！

12、绝缘检测应符合以下标准：

当空气相对湿度≤90%时，检测的绝缘电阻值应≥20MΩ；

当空气相对湿度> 90%时，检测的绝缘电阻值应≥2MΩ。

不符合以上标准则应查明原因，直至符合绝缘标准为止。

13、所有检测结果合格后并在上述签字齐全的情况下进行动力电池安装，未通过绝缘检测前严禁

安装动力电池！
