液压阀阀体的材料加工工艺要求及各自区别

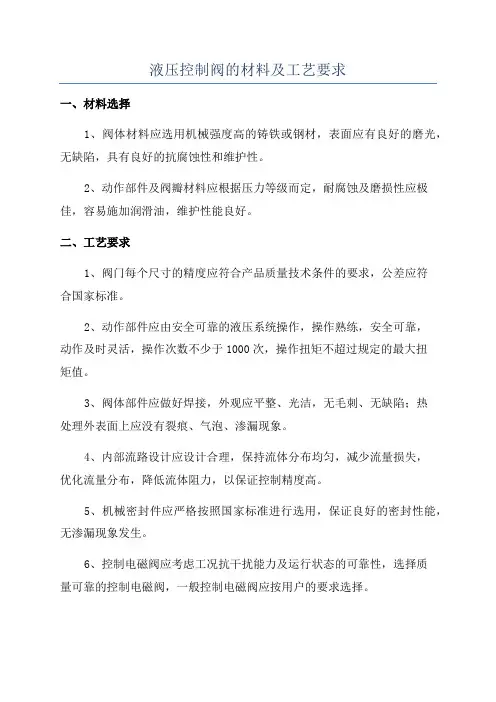

液压控制阀的材料及工艺要求
液压控制阀的材料及工艺要求
一、材料选择
1、阀体材料应选用机械强度高的铸铁或钢材，表面应有良好的磨光，无缺陷，具有良好的抗腐蚀性和维护性。
2、动作部件及阀瓣材料应根据压力等级而定，耐腐蚀及磨损性应极佳，容易施加润滑油，维护性能良好。
二、工艺要求
1、阀门每个尺寸的精度应符合产品质量技术条件的要求，公差应符
合国家标准。
2、动作部件应由安全可靠的液压系统操作，操作熟练，安全可靠，
动作及时灵活，操作次数不少于1000次，操作扭矩不超过规定的最大扭
矩值。
3、阀体部件应做好焊接，外观应平整、光洁，无毛刺、无缺陷；热
处理外表面上应没有裂痕、气泡、渗漏现象。
4、内部流路设计应设计合理，保持流体分布均匀，减少流量损失，
优化流量分布，降低流体阻力，以保证控制精度高。
5、机械密封件应严格按照国家标准进行选用，保证良好的密封性能，无渗漏现象发生。
6、控制电磁阀应考虑工况抗干扰能力及运行状态的可靠性，选择质
量可靠的控制电磁阀，一般控制电磁阀应按用户的要求选择。
液压控制阀的材料及工艺要求
液压控制阀的材料及工艺要求液压阀中阀芯、阀套等精密零件一般选用45钢、40Cr、Cr12MoV、12CrNi3A、18CrNiWA及GCr15等高级工具钢、高合金结构钢、优质钢及轴承钢等材料。
要求材料具有良好的耐磨性、线胀系数和变形量小等优点。
为了提高阀芯的耐磨性，必须使材料表面达到一定的硬度（一般要求硬度大于58HRC），因而，针对不同的材料可选用淬火、渗碳、渗氮等不同的热处理手段。
水压阀中阀芯的材料除了要求能达到较高的硬度外，还应有良好的耐淡水或海水腐蚀性能。
虽然奥氏体不锈钢的耐腐蚀性能较好，但难以通过热处理提高材料的表面硬度。
一般可选用2Cr13、1Cr17Ni2等马氏体不锈钢、0Cr17NiCu4Nb等沉淀硬化不锈钢或工程陶瓷作为水液压阀阀芯的材料，其中马氏体不锈钢只能用于淡水。
0Cr17NiCu4Nb是一种高强度不锈钢，其抗腐蚀性能接近1Cr18Ni9Ti奥氏体不锈钢。
该不锈钢加工时一般先进行固溶处理，在精密加工前进行沉淀强化处理（当时效温度在420°C，保温10h以上时，可获得最高硬度）。
水压阀中阀套的材料首先应具有良好的耐腐蚀、磨损性能。
此外，阀套与阀芯材料的合理搭配也十分重要，应防止阀套与阀芯材料发生粘着磨损、腐蚀磨损等，以提高水压阀的寿命和工作可靠性。
阀套一般可选用耐腐蚀性好的QA19-4青铜或高分子材料，其中高分子材料应具有强度高、耐磨性好、线胀系数小、吸水率低、加工性能好等特点。
油压阀中阀体的材料多为灰铸铁或孕育铸铁（HT20-40、HT30-54）。
水压阀阀体的材料可选用2A50、2A14等锻铝，加工后对铝件表面进行阳极氧化处理。
也可采用1Cr18Ni9Ti等奥氏体不锈钢材料。
阀类元件要求阀芯在阀体孔内移动灵活，工作可靠，泄露小且寿命长。
通常各种滑阀的配合间隙一般为0.005~0.035mm，配合间隙公差为0.005~0.015mm。
其圆度和圆柱度的公差一般为0.002~0.008mm。
阀体常用材料和各种材料的热处理
阀体常用材料和各种材料的热处理阀门是一种常见的管道设备，在各个工业领域都被广泛应用。
阀门的主要作用是流量控制和压力调节，能够调节流体的流动方向、速度和流量。
阀体是阀门的主要组成部分之一，阀体的材料选择和热处理对阀门的性能和寿命都有至关重要的影响。
本文将介绍阀体常用的材料及其热处理过程。
一、阀体常用材料1.灰铸铁（gray cast iron）灰铸铁是一种铁碳合金，碳含量高于钢和铸铁，而硅、锰、磷等元素的含量较低。
灰铸铁的硬度高，耐磨损，但其韧性和强度不如钢。
因此，灰铸铁一般用于低压和低温的应用场景，如给排水、供暖等。
2.球墨铸铁（ductile iron）球墨铸铁是灰铸铁的改进版，通过添加一定数量的镁、铝等元素，使其具有更好的塑性和韧性。
球墨铸铁还具有较高的强度和耐腐蚀性能，因此被广泛应用于高压、高温和强腐蚀性环境下的阀门。
3.碳钢（carbon steel）碳钢是一种含碳量较高的钢铁材料，与灰铸铁和球墨铸铁相比，其主要优点是强度更高，并且具有更好的韧性和可塑性。
碳钢可以满足各种温度和压力条件下的应用需求，一般被用于中高温和中高压的场景。
4.不锈钢（stainless steel）不锈钢是一种合金钢，具有良好的耐腐蚀性和高温性能。
不锈钢的主要成分是铁、铬、镍等元素，其中铬的含量最高。
不锈钢的材质坚固、耐用，也是阀门材料中最贵的一类。
不锈钢一般被应用于化工、石油、天然气等环境中的阀门。
二、热处理过程1.淬火（quenching）淬火是一种快速冷却材料的技术，能够提高材料的硬度和强度。
在淬火的过程中，材料被加热到高温，然后迅速浸入冷却剂中。
淬火后的钢铁材料硬度和强度都会大大增强，但也会导致材料变脆，容易发生撕裂或脆断。
2.回火（tempering）回火是一种将淬火后的材料加热，然后缓慢冷却的技术。
回火的过程中，淬火后的材料会变得更有韧性，而硬度和强度则会降低。
回火通常会在淬火之后进行，以减轻淬火带来的脆性和应力。

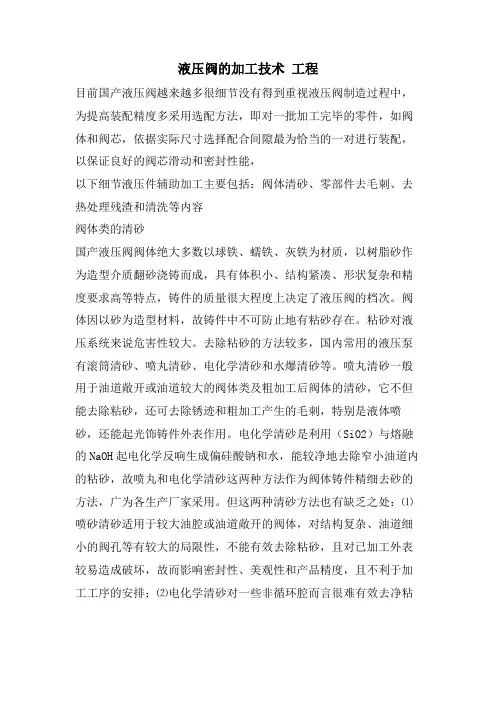

液压阀的加工技术 工程.doc
液压阀的加工技术工程目前国产液压阀越来越多很细节没有得到重视液压阀制造过程中，为提高装配精度多采用选配方法，即对一批加工完毕的零件，如阀体和阀芯，依据实际尺寸选择配合间隙最为恰当的一对进行装配，以保证良好的阀芯滑动和密封性能，以下细节液压件辅助加工主要包括：阀体清砂、零部件去毛刺、去热处理残渣和清洗等内容阀体类的清砂国产液压阀阀体绝大多数以球铁、蠕铁、灰铁为材质，以树脂砂作为造型介质翻砂浇铸而成，具有体积小、结构紧凑、形状复杂和精度要求高等特点，铸件的质量很大程度上决定了液压阀的档次。
阀体因以砂为造型材料，故铸件中不可防止地有粘砂存在。
粘砂对液压系统来说危害性较大。
去除粘砂的方法较多，国内常用的液压泵有滚筒清砂、喷丸清砂、电化学清砂和水爆清砂等。
喷丸清砂一般用于油道敞开或油道较大的阀体类及粗加工后阀体的清砂，它不但能去除粘砂，还可去除锈迹和粗加工产生的毛刺，特别是液体喷砂，还能起光饰铸件外表作用。
电化学清砂是利用（SiO2）与熔融的NaOH起电化学反响生成偏硅酸钠和水，能较净地去除窄小油道内的粘砂，故喷丸和电化学清砂这两种方法作为阀体铸件精细去砂的方法，广为各生产厂家采用。
但这两种清砂方法也有缺乏之处：⑴喷砂清砂适用于较大油腔或油道敞开的阀体，对结构复杂、油道细小的阀孔等有较大的局限性，不能有效去除粘砂，且对已加工外表较易造成破坏，故而影响密封性、美观性和产品精度，且不利于加工工序的安排；⑵电化学清砂对一些非循环腔而言很难有效去净粘砂，且能耗较高，对环境破坏极大，工人的作业强度也高，故对复杂件的清砂大家还在探索之中。
滑阀类零件去毛刺及去热处理残渣液压件辅助工序另一大问题是去机加工毛刺、热处理残渣等，机加工时应采用合理的切削参数来控制毛刺的产生，对产生的毛刺那么应安排工序去除，去毛刺方法有：手工操作法、振动光饰法、砂带磨削法、铜丝轮或磨光机抛光法、不锈钢丝刷抛光法、液体喷砂法等。
方法的选用应视实际情况而定。
液压阀工艺流程
液压阀工艺流程液压阀工艺流程是指在液压阀的制造过程中所采用的工艺流程，包括材料准备、零件加工、装配调试等环节。
下面将详细介绍液压阀的工艺流程。
首先，材料准备是液压阀制造的第一步。
根据设计要求，选取合适的材料，其中常用的材料有铸铁、铸钢、铝合金等。
材料经过采购后，进行熔炼、制备料水等处理，以确保材料的质量。
接下来是零件加工环节。
在这个环节中，首先需要根据设计图纸进行零件的加工。
零件加工包括铸造、锻造、精密加工等工艺。
铸造过程中，将熔化的材料注入模具中，待其凝固后取出零件；锻造过程中，通过施加压力对材料进行塑性变形，使其形成所需形状和尺寸的零件；精密加工过程中，使用机床、刀具等工具对零件进行加工，以满足设计要求。
在加工过程中，需要对零件进行严格的质量检验，包括尺寸、表面粗糙度等指标，以确保零件的质量达到设计要求。
通过各种检测设备，如千分尺、量规、光谱仪等进行检验。
随后是液压阀的装配调试阶段。
在这个阶段中，将已加工好的零件按照设计要求进行组装。
装配过程中，需要注意各个零件之间的配合精度和相互关系，确保装配完毕后液压阀的正常工作。
在装配完成后，对液压阀进行调试。
通过对液压阀进行流量、压力等参数的测试，以检验液压阀的性能。
在调试中，如果发现液压阀存在故障或不正常现象，需要进行排除和修复。
最后，对已调试完成的液压阀进行清洗和包装。
清洗可以去除装配过程中产生的杂质和污染物，以确保液压阀的内部清洁。
包装过程中，需要对液压阀进行适当的保护，避免因运输过程中的碰撞和振动等因素造成损坏。
以上就是液压阀工艺流程的简要介绍。
在实际生产中，不同类型的液压阀可能存在一些细微的差异，但总体来说，液压阀的制造流程大致相似。
通过科学的制造工艺流程，可以确保液压阀的质量和性能，满足用户的需求。
液压控制阀的材料及工艺要求
液压控制阀的材料及工艺要求
1.材料选择：
-铸铁：铸铁具有较好的机械性能和价格优势，适用于一般工况下的液压控制阀。
-不锈钢：不锈钢具有良好的耐腐蚀性和高温性能，适用于具有腐蚀性介质或高温环境下的液压控制阀。
-铜合金：铜合金具有良好的导热性和耐腐蚀性，适用于具有高温和高压的工况。
-铝合金：铝合金具有轻质和优异的导热性，适用于要求阀体轻量化和快速散热的应用场景。
2.工艺要求：
-流线型设计：液压控制阀的内部结构和通道应设计为流线型，以减少液流的阻力和压力损失。
-精密加工：液压控制阀的关键零件，如阀芯、阀座和阀盖等，需要进行精密加工，以确保其尺寸和几何形状的精度。
-密封性要求：液压控制阀的关键部位需要具有良好的密封性，以防止液体泄漏或渗漏，一般通过密封圈、密封垫和密封胶等材料来实现。
-表面处理：液压控制阀的表面需要进行防腐处理，如镀铬、电镀、喷涂等，以提高其耐腐蚀性。
-装配和调试：液压控制阀的装配过程需要严格控制，确保各零件的
配合精度和紧固力度，同时还需要进行严格的测试和调试，以确保阀门的
可靠性和性能。
综上所述，液压控制阀的材料和工艺要求对其性能和可靠性起着至关
重要的作用。
在选择材料时，需要根据具体的工况、介质和温度来确定，
同时要考虑到成本和可用性等因素。
在制造工艺方面，需要注重精密加工、流线型设计和良好的密封性等要求，以确保液压控制阀的性能和可靠性。
液压平衡阀 技术要求
液压平衡阀技术要求
液压平衡阀，也称为液压平衡器或压力平衡阀，是一种用于自动平衡给水系统中的压力的阀门。
液压平衡阀的基本构造是阀体、阀芯和弹簧。
1. 阀体：阀体应采用高强度铸铁材料或钢材焊接而成，内表面应光洁而平整，耐高温，不易腐蚀。
2. 阀芯：阀芯应采用不锈钢材质制成，阀芯与阀座配合应准确度高，密封性好，防止渗漏。
3. 弹簧：弹簧应采用高弹簧钢材料，弹性好，抗拉强度高，防腐性能好。
4. 控制性能：液压平衡阀的控制性能是其重要的技术参数，应保证在额定流量和压力下，控制误差小，稳定性好，响应速度快，并能长期稳定工作。
5. 流量范围：液压平衡阀的流量范围应符合给水系统的需要，能够满足系统的最小以及最大流量设计要求。
6. 使用寿命：液压平衡阀应具有长寿命、无故障的特点，应能够在恶劣环境中稳定工作。
7. 安全性能：液压平衡阀应具有良好的安全性能，能够在故障情况下，自动保护系统的安全运行。
8. 操作方式：液压平衡阀的操作方式可以采用手动或自动操作方式，手动方式可以满足设备的维修和保养需要，而自动方式可实现远程操作和自动控制。
9. 维修性能：液压平衡阀应具有良好的维修性能，易于维修和更换配件。
10. 可靠性：液压平衡阀应具有高可靠性，能够长期、稳定、可靠地运行，保证系统的安全、稳定和高效运行。
综上所述，液压平衡阀的技术要求是多方面的，包括阀体、阀芯、弹簧、控制性能、流量范围、使用寿命、安全性能、操作方式、维修性能和可靠性等方面。
这些技术要求是制约液压平衡阀产品质量和性能的重要因素，也是设计、生产、应用中需要重视的事项。
液压阀块的加工要求，包括尺寸误差、形位误差、表面粗糙度
液压阀块的加工要求，包括尺寸误差、形位误差、表面粗糙度大家好，欢迎来到液压贼船！之前我们聊过很多液压阀块设计方面的知识，而并未涉及阀块的加工要求，今天主要来聊一聊这一方面的内容！一、每个尺寸都要标注公差吗？首先要抛出一个问题，是不是每一个尺寸都要考虑加工精度？事实上，不需要，那什么部位需要有加工精度要求呢？很简单，只有存在装配关系的地方，你才需要留意加工精度，特别是配合表面的精度要求。
拿我们常见的轴类零件来说：一般径向尺寸会有精度要求，因为需要与相应的孔配合（比如轴承之类的）；而在轴向上，并没有什么配合要求，所以尺寸只保留自由精度即可，也就是说不标公差，因为轴向并不存在配合。
二、加工误差知识回顾相信看完我们的问题，有朋友会被什么误差、精度、公差等等概念绕晕了，因此我们先回顾一下加工误差相关的知识。
所谓加工误差包括：尺寸误差、形状误差、位置误差。
1、尺寸误差：加工后实际尺寸和理想尺寸的差值。
2、形状误差：可进一步分为宏观几何形状误差、表面粗糙度。
3、位置误差：工件上各要素之间实际相互位置和理想位置之间的偏差。
光谈误差，不说公差，是一种流氓行为，那么误差和公差到底有什么关系呢？误差与公差的关系：公差是误差的允许变动范围（强调一下，它是一个范围）。
只要误差（误差是一个值，不是范围）不超过公差，那么零件就是合格的。
也就是说，误差是人们加工好零件之后测量的值，而公差是人为为了判定工件合格与不合格而制订出来的一个范围，只要误差落在这个范围内，就算合格，否则就是不合格。
三、与阀块相关的加工误差与阀块相关的加工误差，也无外乎上面所说的尺寸误差、形位误差、表面粗糙度，下面我们一一来看看。
1、尺寸误差我们知道，有关阀块的加工，最多的加工元素就是孔，所以我们要关注的就是孔的尺寸误差。
尺寸误差、公差等级、零件尺寸之间的关系如下表所示：其中：IT12~IT18，用于没有配合需求的尺寸；IT11~IT12，用于不是那么重要的配合尺寸；IT9~IT10，用于仅有一般性要求的配合尺寸；IT7~IT8，用于精度稍高的配合尺寸；IT6，用于重要零件的精密配合尺寸；IT2~IT5，用于特别精密的零件配合尺寸；IT01~IT1，用于量块等标准的高精度量具级别的配合尺寸；对于阀块来说，我们的孔直径一般在3~30mm之间（也就是最左侧栏的基本尺寸），所以着重观察虚线框内的参数即可。
各种阀门技术参数和相应制造工艺要求
1各种阀门具体主要技术参数如下：1.2闸阀主要参数1.4闸阀主要设计制造标准设计与制造标准: GB/T12234；连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。
1.5 闸阀材质表1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观.2、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求.6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况. 2.1截止阀主要参数2.2截止阀性能参数表2.3截止阀主要设计制造标准设计与制造标准: GB/T12235；连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。
2.4截止阀材质表2.5截止阀技术特点截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。
1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性. 3.13.3旋启式止回阀计制造标准设计与制造标准: GB/T12236; 连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。
液压阀生产工艺
液压阀生产工艺
液压阀是指利用液体流动和压力来实现工作的一种阀门，广泛应用于机械、能源、冶金、化工等行业。
液压阀的生产工艺主要包括以下几个步骤：
1. 材料准备：液压阀通常由铸铁、铸钢等材料制成。
在生产过程中，需要选择合适的材料，并进行材料的熔炼和加工，以保证阀门的质量和性能。
2. 部件加工：液压阀的生产包括多种部件的加工和制造，如阀体、阀盖、阀座、阀芯等。
这些部件需要经过精密的加工工艺，以保证其尺寸的精度和表面的光洁度。
3. 组装：在生产过程中，需要将各个零部件进行组装，形成完整的液压阀。
组装工艺需要严格控制阀门的精度和密封性能，确保阀门的正常工作。
4. 调试：在液压阀的生产完成后，需要进行调试和检验。
通过对阀门的压力和流量进行测试，以确保阀门的性能符合要求，并进行相应的调整和修正。
5. 严格检验：液压阀的生产过程中，需要进行多项严格的检验，包括外观检查、尺寸测量、材料分析等。
通过这些检验，可以确保液压阀的质量和可靠性。
6. 包装和出货：液压阀生产完成后，需要进行包装，以保护阀门不受外界损坏。
然后，将阀门按照订单要求进行出货，交给
客户。
液压阀的生产工艺需要严格按照质量标准和技术要求进行操作，确保阀门的质量和性能。
同时，还需要准确计划生产进度，做好生产控制和组织管理，以提高生产效率和产品质量。
阀体加工工艺及夹具设计
阀体加工工艺及夹具设计阀体加工工艺及夹具设计阀体是阀门中最重要的部件之一，是流体控制的核心。
因此，阀体的加工工艺及夹具设计是阀门生产过程中不可忽视的环节。
本文将详细介绍阀体的加工工艺及夹具设计。
一、阀体加工工艺1. 材料准备：阀体一般采用高强度铸铁、钢材等材料，因此在加工之前需要进行材料准备工作，包括材料选择、锻造、热处理等。
2. 阀体加工：阀体加工包括铣削、钻孔、倒角、整形等工序，其中铣削是最为重要的工序之一。
在铣削过程中，要注意工件稳固，铣刀的选择和切削速度的控制，以确保铣削精度和表面质量。
3. 检验：加工完成后，要进行阀体的检验，包括外观检查、尺寸检查、硬度检测等，以确保阀体的质量。
二、夹具设计夹具是夹紧、固定工件的装置，是加工过程中的必要工具之一。
阀体加工需要用到多种夹具，包括平面夹具、定位夹具、支撑夹具等。
1. 平面夹具设计：平面夹具主要用于阀体的铣削和切削，其结构应具有一定的稳定性和刚性，以确保加工精度和安全性。
要注意夹具的夹紧力度和工件的位置。
2. 定位夹具设计：定位夹具用于定位阀体的位置，其结构应具有高度的精度和稳定性，以确保加工精度。
在设计时要考虑夹具的重量和工件的大小。
3. 支撑夹具设计：支撑夹具主要用于阀体的钻孔，其结构应能够稳定地支撑工件，确保加工精度和安全性。
要注意夹具的设计和位置，以确保加工精度。
综上所述，阀体加工工艺及夹具设计是阀门生产过程中非常重要的环节，要注意材料的选择和准备、工序的选择和控制及夹具的设计和位置，以确保阀体的质量和精度。
试析液压阀阀孔的加工工艺
试析液压阀阀孔的加工工艺【摘要】液压阀作为液压系统中一种重要的元件，用来控制系统中液体流动时的压力、流量和流动方向，而液压阀孔作为液压阀最重要的部位之一，其加工质量的好坏程度对液压阀的工作性能有很大的影响，因此，对液压阀阀孔的加工工艺进行分析，不断的提高对阀孔的加工技术，从根本上保证液压阀的工作稳定性。
【关键词】液压阀；阀孔；加工工艺一、液压阀概述1.1液压阀的基本机构液压阀从其结构上来说包括了阀芯、阀体以及操纵装置，阀芯主要有滑阀和锥阀两种，而阀体中包括了液体在液压阀中流动的阀孔，剩下的操纵装置用于驱动阀芯在阀体内运动，通过阀芯在阀体内的运动来实现液压阀对液体的调节控制作用。
对于液压阀来说，阀体和阀芯的有效配合可以很好的对阀内的液体实现控制调节同时还能保证阀内良好的密封性，另外，液压阀结构的紧凑有利于其安装、调试和对过程参数的稳定控制。
1.2液压阀的工作原理及分类液压阀是利用阀芯在阀体内作相对运动来控制阀口的开关以及阀口的大小，从而实现对阀孔中液体的流量、压力和流动方向进行合理的控制。
根据液压阀的工作性质将液压阀分为压力控制阀、流量控制阀和方向控制阀，分别用来调控阀内液体的压力、流量和方向。
其中压力控制阀包括了溢流阀、顺序阀等，而流量控制阀包括了节流阀和调速阀等，方向控制阀包括了单向阀、换向阀等。
二、液压阀阀孔加工工艺分析2.1加工质量的分析在液压系统中，与液压阀的阀芯发生间隙配合，且具有较高的密封要求的孔为液压阀的阀孔。
因此，阀孔作为液压阀中最关键的部位，其加工质量的好坏可以从根本上影响液压阀的工作性能。
阀孔的加工质量过低会造成液压阀本身的工作效率和使用寿命降低，最终导致的将会是整个液压系统工作异常。
因此，对液压阀阀孔的加工技术进行分析，不断的提高对阀孔的加工工艺水平，保证阀孔的加工质量，使得液压系统能高效运行。
阀孔的加工质量包括了阀孔的尺寸和几何精度，以及阀孔的表面质量如表面粗糙度等，而对阀孔的几何精度而言，主要是为了保证孔的圆度和圆柱度。
液压阀块加工工艺
近年来，古安泰高清工业内窥镜C50在对液压阀块内部进行探伤，检测内部的毛刺、夹砂、杂物、污染物、腐蚀物等等方面，发挥了越来越重要的作用。
液压阀块（简称液压阀），是液压系统中的控制元件，用来控制液压系统中流体的压力、流量及流动方向，从而使之满足各类执行元件不同动作的要求。
由于其具有结构紧凑，密封性能好、维护方便、便于技术保密等优点，广泛用于各类液压传动系统中。
阀块首先是要进行设计，完成后再进行加工，其加工工艺大致如下：（1）加工前处理。
加工阀块的材料需要保证内部组织致密，不得有夹层、沙眼等缺陷，加工前应对毛坯探伤。
铸铁块和较大的钢材块在加工前应进行时效处理和预处理。
（2）下料。
一般每边至少留2mm以上加工余量。
（3）铣外形。
铣削阀块6面，每边留0.2-0.4mm粗磨量。
（4）粗磨。
粗磨阀块6面，每边留0.05～0.08mm精磨量，保证每对对应面平行度小于0.03mm，两相邻面垂直度小于0.05mm。
（5）划线。
有条件的可在数控钻床上直接用中心钻完成。
（6）钻孔。
各孔表面精糙度为Ra12.5。
（7）精磨。
磨削阀块6面，各表面磨至粗糙度Ra0.4um。
阀块加工时必须严格控制形位公差以满足使用要求，形位公差值参考如下：阀块6个面相互之间的垂直度公差为0.05mm；相对面的平行度公差为O.03mm；各面的平面度公差为0.02mm；螺纹与其贴合面之间垂直度公差0.05mm；所有孔与所在端面垂直度的允差为如0.05mm为了保证液压系统的清洁度，液压阀块必须进行去毛刺。
目前很多厂家仍然采用毛刷进行人工去毛刺，也有采用甲烷爆破法去毛刺的。
液压阀块去毛刺完成后需通过工业内窥镜检验，以确保毛刺清理完毕。
最后对阀块进行清洗。
清除附着在阀块表面的各种颗粒污染物、腐蚀物、油脂等。
为了确保阀块在使用中不会过早的生锈，必须进行防锈处理。
阀块的内部油道可采用酸洗磷化，外表面防锈处理工艺主要有发蓝、镀镉、镀锌、镀镍等表面处理。
但是在液压阀块加工过程中，经常会伴随毛刺的产生，这对液压系统的危害特别大，因而国际上还有参照表面粗糙度进行毛刺质量划分的相关等级划分评定规则。
液压阀阀体的材料加工工艺要求及各自区别
目前，绝大多数液压阀品种均以球墨铸铁作为阀体主要材质。
力田选用优质球墨铸铁原料及严格要求加工工艺及精细度，确保产品适用于注塑机等高精密，高压设备。
液压阀阀体材料液压阀阀体主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。
同时，还应了解介质的清洁程度（有无固体颗粒）。
除此之外，还要参照国家和使用部门的有关规定和要求。
许多种材料可以满足液压阀阀体在多种不同工况的使用要求。
但是，正确、合理的选择液压阀阀体的材料，可以获得液压阀阀体最经济的使用寿命和最佳的性能。
液压阀阀体的材质，种类繁多，适用于各种不同工况。
现把常用的壳体材质、内件材质和密封面材质介绍如下。
液压阀阀体常用的材质1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。
它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对铁污染影响少或没有影响到的工业产品上。
适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压液压阀阀体。
2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa的中低压液压阀阀体。
适用介质为水、海水、煤气、氨等。
3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。
这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的液压阀阀体比那些用灰铸铁制造的液压阀阀体使用压力更高。
适用于工作温度在–30～350℃之间，公称压力PN≤4.0MPa的中低压液压阀阀体。
适用介质为水、海水、蒸汽、空气、煤气、油品等。
4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。
但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜液压阀阀体的工况条件。
阀体常用材料和各种材料的热处理
分析阀体常用材料及各种材料的热处理阀体的材料种类繁多，适用于各种不同的工况。
阀体的常用材料有如下九种：1．灰铸铁，适用于工作温度在-15~+200℃之间，公称压力PN≤1.6MPa的低压阀门。
2．黑心可锻铸铁，适用于工作温度在-15~+250℃之间，公称压力PN≤2.5MPa的中低压阀门。
3．球墨铸铁，适用于工作温度在-30~+350℃之间，公称压力PN≤4.0MPa的中低压阀门。
4．碳素钢（WCA、WCB、WCC），适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn工作温度为-40~+450℃之间，常用来代替ASTMA105。
5．低温碳钢（LCB），适用于工作温度在-46~+345℃之间的低温阀门阀门。
6．合金钢（WC6、WC9），适用于工作温度在-29~+595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC12适用于工作温度在-29~+650℃之间的腐蚀性介质的高温高压阀门。
7．奥氏体不锈钢，适用于工作温度在-196~+600℃之间的腐蚀性介质的阀门。
8．蒙乃尔合金，主要适用于含氢氟介质的阀门。
9．铸铜合金，主要适用于工作温度在-273~+200℃之间的氧气管路用阀门。
以上列举的是阀体常用材料中的大类，具体每类材料中，又有很多不同牌号，各种不同牌号又适用于各种不同的压力等级。
因此，在选择阀门的阀体材料时，应根据不同的用途和不同的压力等级，确定适合于工况需要的阀体材料。
此外，阀体材料还有钛合金（钛阀）、铝合金（铝阀）；塑料（塑料阀）；陶瓷（陶瓷阀）等等。
阀体毛坯热处理工艺按不同的材料分别如下：1.灰口铸铁的热处理。
为了达到不同的目的，灰口铸铁在铸造后可以进行不同的热处理。
阀门生产中对灰口铸铁阀体等零件在铸造后常选用的热处理工艺有：消除铸造应力的热时效和消除自由渗碳体的高温退火。
热时效是必须的一道工序。
高温退火只有在铸造时由于化学成分和铸造冷却速度控制不当，造成铸造后组织中存在初生渗碳体时才用它来代替热时效。
液压阀块设计经验_★★★★
液压阀块设计规范液压阀块的设计大多属于非标设计,需要根据不同的工况和使用要求进行针对性设计,设计阀块时大致分为以下几步:选材、设计、加工与热处理、去毛刺与清洗、表面防锈处理、试验。
1、选材：不同的材料决定了不同的压力等级，首先根据使用压力进行合理选材，一般来说遵循以下原则：工作压力P<6.3MPa时，液压阀块可以采用铸铁HT20一40。
采用铸铁件可以进行大批量铸造，减少工时，提高效率，特别适用于标准化阀块。
6.3MPa≤P<21MPa时，液压阀块可以选用铝合金锻件、20号锻钢或者Q235；低碳钢焊接性能好，特别适合与非标的硬管（使用中很多阀块需要和硬管进行焊接）进行焊接。
P≥21MPa时，液压阀块可以选用35号锻钢。
锻打后直接机加工或者机加工后调质处理HB200-240（一般高压的阀块，往往探伤、机加工与热处理循环进行）。
常用液压阀阀体材料选用表材料常用工况适用介质类别材料牌号代号PN/Mpa t/℃灰铸铁HT200Z≤1.6 ≤200水、蒸汽、油类等HT250 氨≤2.5 氨≥-40可锻铸铁KT30-6KT30-8K ≤2.5300氨≥-40球墨铸铁QT400-18QT400-15Q ≤4.0 ≤350高硅铸铁NSTSi-1S G ≤0.6 ≤120 硝酸等腐蚀介质优质碳素钢ZG200、ZG250、WCA、WCB、WCCC≤16.0 ≤425 水、蒸汽、油类等氨、氮氢气等A3、10、20、25、35≤32.0 ≤200铬钼合金钢12CrMo、WC615CrMoZG20CrMo IP5410 540 蒸汽类Cr5MoZGCr5Mo≤16.0 ≤550 油类铬钼钒合金钢12Cr1MoV15Cr1MoVZG12Cr1MoVZG15Cr1MoVWC9V P5714 570 蒸汽类镍、铬、钛耐酸钢1Cr18Ni9TiZG1Cr18Ni9TiP ≤6.3≤200 硝酸等腐蚀介质-100～-196 乙烯等低温介质≤600高温蒸汽、气体等 镍铬钼钛耐酸钢 1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2TiR ≤20.0 ≤200 尿素、醋酸等 优质锰钒钢 16Mn 15MnVI ≤16.0 ≤450 水、蒸汽、油品类 铜合金 HSi80-3 T ≤4.0 ≤250 水、蒸汽、气体类2、阀块的设计与加工设计阀块时阀块最初的厚度定为最大通径的5倍，然后根据具体设计逐步才缩小；设计通道时应合理布置孔道，尽量减少深孔、斜孔和工艺孔，先安排大流量通道，最后是先导油通道，各孔道之间的安全壁厚不得小于3～5mm ，还应考虑钻头在允许范围内的偏斜，适当加大相邻孔道的间距；通道内液压油流速不能高于12m/s ，回油通道要比是进油通道大20-40%；阀块进油口，工作口，控制口要加工测压口；各阀口要刻印标号；对于质量较大的阀块必须有起吊螺钉口。
液压阀的典型加工工艺课件
液压阀的典型加工工艺课件概述液压阀是液压系统中的重要组成部分，用于控制液压流体的流动、压力和方向。
液压阀的精密加工是确保其高效、可靠工作的关键。
本课件将介绍液压阀的典型加工工艺，以帮助学习者了解液压阀的制造过程。
加工工艺流程液压阀的加工工艺流程一般包括以下几个主要步骤：1.材料准备2.切削加工3.热处理4.组装与调试接下来，我们将逐一介绍这些步骤的具体内容。
1. 材料准备液压阀的材料通常选择高耐磨、高强度的合金材料。
在材料准备阶段，需要进行材料的选型和切割。
选型要考虑材料的适用性、成本和可加工性。
切割采用机械切割或激光切割的方式，确保材料尺寸的准确度。
2. 切削加工切削加工是液压阀加工的核心步骤，包括车削、铣削、钻削、磨削等。
具体的加工方法根据液压阀的结构和要求来确定。
在切削加工过程中，要确保加工精度和表面质量，避免产生过大的尺寸误差和表面粗糙度。
3. 热处理热处理是液压阀加工中不可或缺的一步，它能够改善材料的物理和力学性能，提高液压阀的耐磨性、耐腐蚀性和耐疲劳性。
常见的热处理方式包括淬火、回火、渗碳等。
不同的材料和要求需要选择不同的热处理工艺。
4. 组装与调试经过上述步骤的加工后，液压阀的各个零部件将进行组装。
组装过程中，应严格按照技术要求进行，确保零部件的准确定位和连接。
随后进行液压阀的调试，验证其工作性能和质量。
工艺控制与优化液压阀加工过程中，需要进行工艺控制和优化，以提高加工效率和产品质量。
在切削加工中，控制和优化刀具选择、切削速度、进给速度等参数，以达到最佳切削效果。
在热处理过程中，控制热处理温度、时间等参数，确保材料的组织结构和性能满足要求。
在组装与调试中，控制和优化组装工艺和调试方法，提高产品的装配精度和工作性能。
结论通过本课件，我们了解了液压阀的典型加工工艺流程及其控制与优化方法。
液压阀的加工过程需要严格控制加工精度，确保产品质量和工作性能。
同时，对加工过程进行优化，提高加工效率，减少生产成本。
最新液压阀的典型加工工艺
布
洛
氏
氏
硬
硬
度
度
计
计二、阀体的加工工艺 Nhomakorabea3.4 铣外形
通常有两种基本形式的设备： 卧式铣床和立式铣床；有些厂家为提 高效率采用双面铣。
铣大面时采用刀盘；铣台阶时，可 用立铣刀等。根据刀片材质和工件 材质不同，可根据需要选用冷却介 质，如：煤油，切屑液，空冷等。
立式铣床
二、阀体的加工工艺
3.5 钻安装孔
卧式加工中心
二、阀体的加工工艺
3.7 镗孔
☺立式加工中心加工特点： 配备第四轴后，在加工阀体上功能与卧
式加工中心接近；但由于刚性稍差，效率约 为卧式加工中心的70%-80%；
立式加工中心 (配备第四轴)
二、阀体的加工工艺
3.7 镗孔
☺数控车床加工特点： a.用弯板类工装，一次加工一个部位；装夹次 数多；效率相对较低； b.刀具数量少； c.车螺纹，切槽较为适宜，效率高； d.主孔可在加工前预钻；
2 阀芯加工工艺路线
FDS125螺套图纸
三、阀芯的加工工艺
2 阀芯加工工艺路线
三、阀芯的加工工艺
2 阀芯加工工艺路线 2.1 下料
设备：带锯床；同前；
2.2 热处理
设备：电阻炉；同前；
三、阀芯的加工工艺
2.3 粗加工
内容：粗车外圆，钻内孔；单边留加工余量1.5-2mm； 设备：普通车床； 附件：尾座，用于点孔，钻孔；操作方式：手动。 注意：有时在加工余量较大的情况下，采用先粗
加工，再进行热处理，保证淬透性并减少 后续加工余量；
普通车床
三、阀芯的加工工艺
2.4 精加工
内容：精加工外圆，内孔，槽，螺纹，倒角等； 设备：数控车床； 附件：动力头(设备称为车削中心)；用于
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前，绝大多数液压阀品种均以球墨铸铁作为阀体主要材质。
力田选用优质球墨铸铁原料及严格要求加工工艺及精细度，确保产品适用于注塑机等高精密，高压设备。
液压阀阀体材料
液压阀阀体主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。
同时，还应了解介质的清洁程度（有无固体颗粒）。
除此之外，还要参照国家和使用部门的有关规定和要求。
许多种材料可以满足液压阀阀体在多种不同工况的使用要求。
但是，正确、合理的选择液压阀阀体的材料，可以获得液压阀阀体最经济的使用寿命和最佳的性能。
液压阀阀体的材质，种类繁多，适用于各种不同工况。
现把常用的壳体材质、内件材质和密封面材质介绍如下。
液压阀阀体常用的材质
1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。
它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对铁污染影响少或没有影响到的工业产品上。
适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压液压阀阀体。
2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa的中低压液压阀阀体。
适用介质为水、海水、煤气、氨等。
3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。
这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的液压阀阀体比那些用灰铸铁制造的液压阀阀体使用压力更高。
适用于工作温度在–30～350℃之间，公称压力PN≤4.0MPa的中低压液压阀阀体。
适用介质为水、海水、蒸汽、空气、煤气、油品等。
4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。
但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜液压阀阀体的工况条件。
适用于工作温度在–29～425℃之间的中高压液压阀阀体。
其中16Mn、30Mn作温度为–40～400℃之间，常用来替代ASTM A105。
适用介质为饱和蒸汽和过热蒸汽。
高温和低温油品、液化气体、压缩空气、水、天燃气等。
5．低温碳钢（LCB）低温碳钢和低镍合金钢可以用于低于零度的温度范围，但不能扩大使用到深冷区域。
用这些材料制造的液压阀阀体适用于以下介质，如海水、二氧化碳、乙炔、丙烯和乙烯。
适用于工作温度在–46～345℃之间的低温液压阀阀体。
6．低合金钢（WC6、WC9）低合金钢（如碳钼钢和铬钼钢）制造的液压阀阀体可以适用许多种工作介质，包括饱和和过热蒸汽、冷的和热的油、天然气和空气。
碳钢阀的工作温度可以用到500℃，低合金钢阀可用到600℃以上。
在高温下，低合金钢的机械性能比碳钢要高。
适用于工作温度在–29～595℃之间的非腐蚀性介质的高温高压液压阀阀体；C5、C12适用于工作温度在–29～650℃之间的腐蚀性介质的高温高压液压阀阀体。
7．奥氏体不锈钢奥氏体不锈钢大约含18%的铬和8%的镍。
18-8奥氏体不锈钢经常用来使用在温度过高和过低以及很强的腐蚀条件下作为液压阀阀体和阀盖材料。
以18-8不锈钢为基体加入钼并稍微增加镍的含量，实质上就增加其抗腐蚀能力。
用这种钢制造的液压阀阀体可以大量地应用在化工上，如输送醋酸、硝酸、碱、漂白液、食品、果汁、碳酸、制革液和许多其它的化工产品。
为了适用高温范围，进一步改变材料成分，在这不锈钢内加入铌，就是我们所知的18-10-Nb，温度可以用到800℃。
奥氏体不锈钢通常用在很低的温度下也不会变脆，所以用这种材料（如18-8和18-10-3Mo）制造的液压阀阀体很适于低温下工作。
例如输送液态的气体，象天然气、沼气、氧气和氮气。
适用于工作温度在–196～600℃之间的腐蚀性介质的液压阀阀体。
奥氏体不锈钢也是非常理想的低温液压阀阀体材料。
8．蒙乃尔合金‘蒙乃尔’是一种具有很好耐蚀性的高镍—铜合金。
这种材料经常被用在输送碱、盐溶液、食品和许多无气酸的液压阀阀体上，特别是硫酸和氢氟酸。
‘蒙乃尔’合金非常适合于蒸汽、海水和海洋环境。
主要适用于含氟氯酸介质的液压阀阀体中。
9．哈氏合金主要适用于稀硫酸等的强腐蚀性介质的液压阀阀体中。
（1）‘哈氏’合金B
这种合金含有60%的镍、30%的钼和5%的铁。
它特别能抵抗无机酸的强腐蚀，‘哈氏’合金‘B’对于各种浓度的盐酸可以用到沸点温度，而对于硫酸来说，在腐蚀性最强的浓度下可以用到70℃。
对于磷酸，它可以在各种条件下，而且‘哈氏’合金‘B’对于氯化铵、氯化锌、硫酸铝和硫酸铵也很适用。
在氧化性气氛中，‘哈氏’合金‘B’可以用到大约800℃，在还原气氛中，使用温度可以更高一些。
（2）‘哈氏’合金C
这种合金是含有15%的铬和17%的钼的镍基合金。
在氧化和还原两种气氛下，它可以用到1100℃。
它对于盐酸、硫酸和磷酸有很好的抗腐蚀性。
而且在许多情况下，它也可用于硝酸。
‘哈氏’合金‘C’对于氯化物、氢氯化物、硫化物、氧化盐溶液和许多其它的腐蚀性介质有很强的抗腐蚀性。
还特别适用于氢卤酸类介质，例如氢氟酸。
10．钛合金主要适用于各种强腐蚀介质的液压阀阀体中。
11．铸造铜合金工业用的液压阀阀体很多是由有色金属材料制成，主要是青铜和黄铜。
制造液压阀阀体的青铜合金中铜、锡、铅、锌的比例通常为85:5:5:5或87:7:3:3。
如果需要无锌青铜，必须加以说明。
青铜的物理强度、结构稳定性、抗腐蚀性使它特别适合工业生产。
工业用的青铜液压阀阀体的口径可达100mm。
青铜阀常用在相对中等温度的场合，有些牌号的青铜可用到280℃左右。
在低温方面，多数铜合金具有在很低的温度下不变脆的特性，这使得青铜广泛地应用在低温工况下，例如液氧、液氮，其温度在-180℃以下。
12．20号合金在普通不锈钢不能胜任的非常严格的情况下，使人最感兴趣的一类钢就是高合金不锈钢。
也许最常见的一种就是20号合金钢。
它含有29%的镍、20%的铬、外加钼和铜。
这种合金对于各种温度和浓度的硫酸都有很强的抵抗能力。
另外，在大多数情况下，它还可用于磷酸和醋酸介质，特别是有氯化物和其它杂质的场合。
13．双向不锈钢双向不锈钢（铁素体结构或奥氏体结构）的应用发展趋势。
这种钢含有20%或更多的铬和5%左右的镍，以及一定量的钼，这些合金的强度和硬度比普通的奥氏体不锈钢好，而且在硫酸和磷酸的非常恶劣的工况下，抗局部腐蚀的能力很强。
主要适用于工作温度在–273～200℃之间氧气管路和海水管路用的液压阀阀体中。
14．塑料、陶瓷这两种材料都属于非金属。
非金属材料液压阀阀体的最大特点是耐腐蚀性强，甚至有金属材料液压阀阀体所不能具备的优点。
一般适用于公称压力PN≤1.6MPa，工作温度不超过60℃的腐蚀性介质中，无毒塑料液压阀阀体也适用于给水工业中。
塑料、陶瓷液压阀阀体一般不能单独作为液压阀阀体材料使用，需用钢质材料作骨架，内衬塑料、陶瓷。
