电梯门禁系统调试说明书
门禁系统简要说明书
门禁系统1)WG门控器设置点击门禁设置按钮会弹出如图所示的界面,在登录卡号下挂有以下几部分内容:部门设置,人员维护,时间组设置,人员门禁权限设置,门禁参数设置五个子菜单,图1图1 门禁控制1.点击“部门维护”进入部门维护界面,图2图2 部门维护在部门维护栏填加相关部门的编号及部门名称,如图所示,然后保存。
2.点击“人员维护”进入各部门人员维护界面,图3图3选择相应的部门对在其部门内的持卡人进行身份填写,如姓名,编号,卡区号,卡号,电话,地址,密码以及所在多卡开门群组。
(卡号栏所写的信息是每张IC卡本身所持有的独特信息,应如实填写),然后保存。
3.点击“时间组设置”进入门禁时间组设置界面,图4图4增加相应的时间组名(如早班,白班,夜班)并填入该组一周内允许出入的日期及时段。
(如图所示白班从周一到周日的每天00:00到09:00和22:00到23:59时间内为有效),然后保存。
4.点击“人员门禁权限”设置进入人员门禁权限管理界面,图5图5门禁权限管理在部门成员栏选择相应的部门,即可对该部门的人员进行门禁权限设置。
在门禁权限栏选择相应的门控器,然后即可设置部门成员对该门控器的每道门在不同时间组的出入权限,设置“有效期始”,“有效期末”,是为该卡在该门上何时生效、何时失效而填写。
保存后点击“写入”按钮把所设置信息写入门控器,系统会提示“开始设置门控器,请暂时不要刷卡”,直到提示“设置结束”表示信息录入成功。
5.点击“门禁参数设置“进入门禁工作方式配置界面,图6图6 门禁工作方式配置工作方式分为常开,常闭,在线三种方式。
1.常开工作方式表示门始终处于开启状态。
2.常闭工作方式表示门始终处于关闭状态,即使刷卡也不能开门。
3. 在线工作方式表示门始终处于门控器控制状态,门控器按照门禁设置,授权卡在授权时间段才能开门。
延时表示门控器对刷卡后的反应延时时间。
信息输入完毕后保存。
然后点击“写入”按钮,把信息写入门控器。

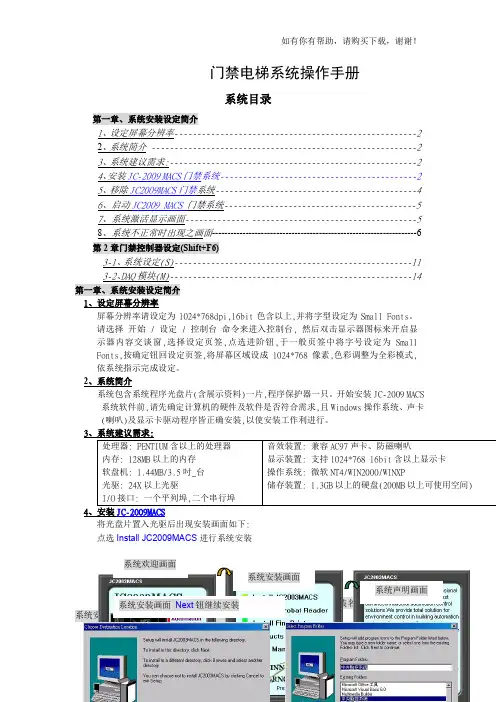

门禁电梯系统操作手册
如有你有帮助,请购买下载,谢谢!门禁电梯系统操作手册系统目录第一章、系统安装设定简介1、设定屏幕分辨率-----------------------------------------------------22、系统简介 ----------------------------------------------------------23、系统建议需求:------------------------------------------------------24、安装JC-2009 MACS 门禁系统-------------------------------------------25、移除JC2009MACS 门禁系统--------------------------------------------46、启动JC2009 MACS 门禁系统------------------------------------------57、系统激活显示画面-------------- ------------------------------------58、系统不正常时出现之画面-------------------------------------------------------------------6第2章门禁控制器设定(Shift+F6)3-1、系统设定(S)----------------------------------------------------11 3-2、DAQ 模块(M)-----------------------------------------------------14第一章、系统安装设定简介 1、设定屏幕分辨率屏幕分辨率请设定为1024*768dpi,16bit 色含以上,并将字型设定为Small Fonts 。
请选择 开始 / 设定 / 控制台 命令来进入控制台, 然后双击显示器图标来开启显示器内容交谈窗,选择设定页签,点选进阶钮,于一般页签中将字号设定为Small Fonts,按确定钮回设定页签,将屏幕区域设成1024*768像素,色彩调整为全彩模式,依系统指示完成设定。
梯控管理系统电梯门禁II安装调试指引
梯控管理系统
⑷添加设备确定后,点击本地设置里的“编辑”按钮,设置端口和通讯方式: 编辑按钮
设置通讯端口,针对485通讯方式
设置通讯方式
梯控管理系统
⑸设置保存后,退出来在“本地设置”里添加工作IP:
双击添加本地电脑(工作站)的IP
梯控管理系统
4、加载设备属性及参数 ⑴在软件主菜单点击“门禁系统” →“设备管理” →“电梯门禁设置”
梯控管理系统
梯控管理系统系统---系统组成及拓扑结构
1、系统由管理电脑、数据服务器、主控器、分控器、输入转换板(带对讲功能才选配, 选配过程中如果对讲公司的设备和我司的设备有协议接口,则可制作485协议的通讯 板代替输入转换板)、输出转换板、电梯读卡器、呼梯读卡器(选配)等组成。
2、主控器与PC端软件支持RS485、TCP/IP、RS485与TCP/IP混合三种通讯方式,用户 可根据现场环境情况灵活选择成本较低的通讯方式。
加卡载及片设参发备数行属性 添系加统方本参案地数设设置置
梯控管理系统
梯控管理系统系统---拓扑结构
梯控管理系统
梯控管理系统系统---性能参数
梯控管理系统
梯控管理系统系统---工程安装 • 主控器安装尺寸图
主控器通常安装在物业弱电井或电梯顶层控制井内, 用户也可根据现场情况选择安装地点。
• 分控器安装尺寸图
梯控管理系统
安装:使用螺栓将箱体固定在电梯轿箱顶部,注意电梯门 禁控制器的安装应尽可能靠近互访按钮对应的轿箱上端, 缩小控制距离。主控和分控只需2根RS485通讯线,降低随 行电缆成本;
然后,点击目录下的“通用机号设置程序.exe”文件
打开后如下图:
主控器485方式则选择电梯 门禁-485通讯,TCP/IP则选 择电梯门禁-TCP/IP通讯
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 调试准备在进行电梯控制系统的调试之前,首先需要做好准备工作。
确保所有的电梯部件都已经安装完毕,电梯系统的线路已经连接正确,以及所有的控制器和传感器都已经安装好并且通电。
2. 控制系统连接在进行控制系统的调试之前,需要确保所有的电梯部件都已经正确连接到控制器上。
检查所有的电缆连接是否牢固,以及控制器的接线是否正确。
同时,还需要检查所有的传感器和按钮是否能够正确地触发控制器的相应动作。
3. 程序设定在控制系统的调试过程中,需要对控制器的程序进行设定。
确保控制器能够正确地识别楼层位置,根据乘客的选择来控制电梯的运行方向和停靠层。
同时,还需要设定故障和紧急情况下的应对措施。
4. 系统测试完成以上步骤后,即可进行控制系统的测试。
通过模拟乘客的操作,测试控制系统是否能够正确地响应操作,并且能够达到设计要求的运行效果。
同时还需要测试系统在紧急情况下的应对措施,确保系统的安全性能。
5. 故障排查在进行控制系统的调试过程中,可能会遇到一些故障和问题。
对于这些问题,需要及时进行排查和解决。
应该依次检查连接线路、程序设定、传感器和按钮等部件,找出问题所在并进行修复。
6. 完善调试最后,在所有的故障和问题都得到解决后,需要对控制系统进行最后的调试和完善。
确保系统的运行效果和安全性能达到设计要求,同时进行系统参数的调整和设定,使控制系统能够更好地适应不同的运行环境和需求。
总之,电梯控制系统的调试是一个重要的工作,需要对系统的各个部分进行细致的检查和调试,以确保系统能够正确地运行并且具有良好的安全性能。
同时,还需要及时解决控制系统中出现的各种故障和问题,使系统能够更加稳定可靠地运行。
由于电梯控制系统的特殊性和对安全的严格要求,电梯的调试工作至关重要。
在进行调试过程中,需要对控制系统的每个细节都进行深入的检查和测试,以确保电梯能够稳定、安全地运行。
下面我们将详细介绍电梯控制系统的调试工作。
电梯门禁系统说明书
电梯门禁控制系统操作手册深圳市亚安信实业有限公司目录第一章软件安装 (3)第1.1节软件系统对计算机的配置要求 (3)第1.2节SQL数据库安装 (3)第1.3节一卡通平台软件安装 (8)第二章初学指南 (12)第2.1节第一次启动和模块选择 (12)第2.2节系统界面认识 (13)第三章设备管理 (15)第3.1节设备组维护 (15)第3.2节设备列表 (15)第3.3节梯控设备控制 (17)第四章人事管理 (28)第6.1节公司信息 (28)第6.2节部门管理 (28)第6.3节职位管理 (28)第6.4节人事资料 (29)第6.5节部门调动 (30)第6.6节离职管理 (31)第五章梯控管理 (32)第5.1节权限设置 (32)第5.2节下传权限 (33)第5.3节远程授权 (33)第5.4节密码信息管理 (34)第5.5节数据采集 (34)第5.6节数据查询 (35)第六章工具 (37)第6.1节用户管理 (37)第6.2节高级选项(数据备份与恢复) (38)第6.3节日志查询 (40)第6.4节人事资料导入 (40)第一章软件安装第1.1节软件系统对计算机的配置要求计算机设备:CPU Celeron4 266MHz 或Pentium4 3.0MHz以上内存最低要求256 MB [推荐512MB或以上]硬盘20G以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器(颜色设置为256 色或更高)鼠标Microsoft 鼠标或兼容的指点设备操作系统:Windows 2000中文简体版Windows XP中文简体版Microsoft Windows 2003 Windows NT 中文简体版第1.2节SQL数据库安装将正版SQL安装光盘放入光盘驱动器中,运行光盘中的程序,出现如下页面。
若是网络安装包,请在安装包中直接点击运行程序。
图(一)然后选择安装SQL SERVER 2000 组件(见图一)图(二)选择数据库服务器安装(见图二)图(三)选择下一步(见图三)图(四)选择本地计算机(见图四)图(五)选择创建新的SQL SERVER 实例, (见图五)图(六)选择服务器和客户端工具(见图六)图(七)这里可以更改路径,一般建议把数据文件放到非系统目录下,例如D:\DA TABASE。
门禁设备的调试
门禁设备的调试
1、系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。
这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。
2、管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的地点,普通人员只能凭授权卡在授权时间内进出授权范围。
当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。
3、尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。
4、做好调试记录。
5、最后填写竣工报告。
门禁系统安装规范及调试说明书
门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二步门禁软件的安装 (3)第三步调试网络通讯 (3)第四步调试门禁单元 (3)第五步用户注册(发卡授权) (3)第六步全部OK,交付用户使用 (4)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (4)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (6)第2.4节门禁控制单元---线材选用及布线技巧 (7)第三章门禁设备的安装与接线 (10)第3.1节门禁控制器的安装 (10)第3.2节读卡器的安装与连接 (10)第3.3节电锁及锁电源的安装与连接 (11)第3.4节出门按钮的安装与连接 (13)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (13)第四章门禁系统的调试 (14)第4.1节门禁管理中心及门禁管理软件 (14)第4.2节调试网络通讯 (14)第4.3节调试门禁控制单元 (16)第4.4节用户注册(发卡授权)流程 (16)第4.5节交付使用 (16)第五章门禁系统调试中的常见问题 (16)第5.1节门禁系统RS485总线通讯方面的问题 (16)第5.2节门禁系统TCP/IP网络通讯方面的问题 (17)第5.3节恢复默认的IP地址 (17)第5.4节开不了门(电锁不动作)的问题 (18)门禁设备采购到手后,在公司里拿一台样机出来学习调试,连接好设备后按以下步骤进行调试:或者门禁设备在施工现场安装好后,按以下步骤进行调试:第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件,并联机测试,再按要求调试与使用。
第一步门禁设备的安装门禁系统的施工要做到规范,在安装前,首先要了解整个门禁系统的结构网络、功能,设计网络布局,采用RS485联网方式或者采用TCP/IP网络方式;第二合理选配单门、双门控制器等,这样就可以进行布线,之后再安装门禁设备。
电梯控制系统调试手册
第一章电梯控制系统调试手册一、SWD-F20电梯控制系统简介1、系统组成SWD-F20电梯控制系统以微机主控单元SWD-F20为控制核心,本系统采用分布式控制理念设计,整个系统由主控器,轿内控制器,外呼控制器等组成。
各控制器之间通过CAN或485HVG智能总线连接,缩短故障排查时间。
各控制器的名称及安装位置说明如下图所示:2、性能特点A、主控制器采用性能稳定的32位高速ARM7CPU,运算速度更快。
B、各控制模块之间采用CAN BUS 通讯,使通讯稳定可靠。
C、由标准RS485通信模式升级成485HVG模式,专门适用于干扰强、距离远的场合,采用24V的通信总线大大增强了抗干扰能力,整个通信总线无需屏蔽电缆。
D、适用范围宽(a)满足最新国家电梯标准:GB7588-2003;(b)速度最高可达5.0 米/秒;(c)楼层最高可达64 层;(d)最多8 台群控;(e)适应不同变频器、不同形式的电梯及不同的门机系统。
二、控制系统说明1、主控器SWD-F20布局如下图所示:(1).CN1~CN2为主控单元输入信号接口。
列表如下:(2).CN3~CN4为主控单元输出信号接口。
列表如下:(3).IDC1为系统总线接口,用于系统调试。
IDC2为系统总线接口,用于接液晶操作器。
(4). SW2和SW3为扭掷开关。
检修 上行正常下行 开门禁止(5). JP1为跳线。
注:用普通编码器时上两行跳接;用差分编码器时下两行跳接。
(6). JP2为8位DIP 开关。
列表如下:(7). K1~K6为 调试用按键。
列表如右图所示:2、轿厢控制器SWD-F21:布局如右图所示:(1)CN1、CN2为串行通讯 接口。
列表如右图所示:(3)CN5为输出端口。
列表如右图所示:注:带“*”为贯通门时配线(4)1~32为轿厢内选指示灯及按钮接口。
1、2脚为指示灯;“1”为24V 负,“2”为24V 正。
3、4脚为按钮信号。
3、外呼控制器SWD-F22(1). C N1为串行通讯接口。
电梯控制系统调试手册
四、主板LED 调试说明主板LED 为调试维修人员提供了除液晶操作器外的另一种人机交流界面。
调试维修人员可以通过它对电梯系统进行观测、设置。
1、 主菜单说明及铵键说明:电梯上行MENU ∧ ∨ > ENTER各按键作用说明如下:2、流程图及参数说明:∧注意:主板LED 的参数修改可参见3.4中的具体介绍。
注意:b04、b05、 b06、b07参数的修改方法与液晶操作器有所差别。
此菜单中的每一位数代表4层楼。
每一位数是16进制。
举例说明:如需设置1层(0001)楼层禁止设置允许,则修改为:举例说明:如需设置1、3层(0101)楼层禁止设置允许,则修改为:举例说明:如需设置1、3、5层(0001 0101)楼层禁止设置允许,则修改为:b04、b05、b06、b07参数的修改方法是相同的。
4、 A4显示参数的设置说明:楼层显示监视菜单(注意:每位数字的右下角圆点位置的变化)这表示电梯在一层时的显示为“1”;如果要把电梯在一层时的显示设置为“-2”,则应进行如下操作:楼层显示监视菜单(注意:每位数字的右下角圆点位置的变化)个位的修改菜单修改成功十位的修改菜单修改成功所设置的数字与显示的对应表:五、常见故障诊断1、运行故障显示(1)在电梯运行中发生的故障,在故障名称列表如右图所示: 电梯在运行中发生故障后,在当前日期和当前时间位置显示当前故障名称 按“ENTER”键消除; 如不能消除,则表示该故障一直存在。
(2)在电梯运行中所处的状态或发生的故障,在LED 主菜单上显示如下:2故障代码表(主板控制屏故障查看时显示)六、系统调试与运行1、通电前的准备(1).按电气原理图检查各部分的连线是否正确。
(2).检查动力线及电机线是否正确。
(3).检查旋转编码器连线是否正确。
(4).检查安全回路、门回路是否通路。
(5).检查各部位接地连线是否符合标准。
2、通电和检查(1).通电后检查测量各回路电压是否正常。
(2).检测安全回路、门回路是否能正常控制。
门禁系统安装与调试手册
文档编号:ICSE1104004版本号:DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称:M4门禁控制器安装与调试文档撰稿:吕绍鑫编写日期:参考文献:修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时,务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。
它是由控制器、IC/ID卡感应器组成,可同时带4个IC/ID感应器,实现4个门的进出控制,既可与计算机管理系统联网进行实时工作,也可以脱机独立运行工作。
持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃,即可完成身份识别与自动开门。
M4门禁控制器使用简单、安装方便、功能强大、结构美观实用,可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。
它采用TCP/IP通讯方式,可实现实时数据上传功能。
配合本公司的一卡通智能卡管理软件,可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。
也可提供控制器接口软件,方便开发其它特殊应用系统。
1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口,支持标准的韦根26/32/40读头,扩展性好、便于低成本实现系统升级。
多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接,可以满足大数据量、实时性要求高的应用场合,主动将刷卡、报警等事件信息实时上报,便于系统灵活应用。
电梯门机调试说明书
目录1.注意事项........................................................................... . (2)2.端子名称和线号 (2)3.按键名称和基本操作 (2)4.接线图 (3)5.开关门曲线说明 (4)6.基本调试1 (6)7.基本调试2 (6)8.功能参数表 (8)9.监控和故障显示 (11)1、注意事项1.必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2.确认输入电源处于完全断开的情况下,才能进行配线作业。
3.不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4.将控制器的接线地端子可靠接地,否则有触电危险。
5.通电情况下,不要用手触摸控制端子,否则有触电危险。
6.在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
7.防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8.主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
、端子定端子名电缆线号(颜色端子功能说L / N / 褐兰黄单相交流电源输入端U / V / U/V/电机接线端1开关门输入公共端COM2开门命令常开输入N23#关门命令常开输入(NO)3--*开门限位常闭输入(NC)4--*关门限位常闭输入(NC)6--*开门换速常闭输入(NC)7--*关门换速常闭输入(NC)C2-C34#到位输出公共端(COM2)A25#开门到位常闭输出(NC)A36#关门到位常闭输出(NC)C备用故障输出公共端(COM3)B1故障常闭输出(NC)A1故障常开输出(NO)注: 1、--*为控制器内部接线,不在6芯控制电缆线内。
2、控制端子第1~7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为+12VDC ,输入公共端8为负。
3、按键名称和基本操作3、1 按键名称3、2 按键基本操作以改变参数P05为15为例:按键次序显示内容4、接线图按键进入参数修改或按或改变参按键确认修改后的参数按模式切换键回到通电显示状态注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28,频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。
电梯门禁系统说明书
电梯门禁控制系统操作手册深圳市亚安信实业有限公司目录第一章软件安装 (3)第1.1节软件系统对计算机的配置要求 (3)第1.2节SQL数据库安装 (3)第1.3节一卡通平台软件安装 (8)第二章初学指南 (12)第2.1节第一次启动和模块选择 (12)第2.2节系统界面认识 (13)第三章设备管理 (15)第3.1节设备组维护 (15)第3.2节设备列表 (15)第3.3节梯控设备控制 (17)第四章人事管理 (28)第6.1节公司信息 (28)第6.2节部门管理 (28)第6.3节职位管理 (28)第6.4节人事资料 (29)第6.5节部门调动 (30)第6.6节离职管理 (31)第五章梯控管理 (32)权限设置 (32)第5.1节第5.2节............................................................................................................... 33 下传权限第5.3节远程授权 (33)第5.4节.密码信息管理 (34)第5.5节3数据采集 (4)第5.6节. (35)数据查询第六章工具 (37)第6.1节用户管理 (37)第6.2节高级选项(数据备份与恢复) (38)第6.3节日志查询 (40)第6.4节人事资料导入 (40)第一章软件安装第1.1节软件系统对计算机的配置要求计算机设备:CPU Celeron4 266MHz 或Pentium4 3.0MHz以上内存最低要求256 MB [推荐512MB或以上]硬盘20G以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器(颜色设置为256 色或更高)鼠标Microsoft 鼠标或兼容的指点设备操作系统:Windows 2000中文简体版Windows XP中文简体版Microsoft Windows 2003 Windows NT 中文简体版第1.2节SQL数据库安装运行光盘中的程序,安装光盘放入光盘驱动器中,将正版SQL出现如下页面。
电梯门禁系统说明书
电梯门禁控制系统操作手册深圳市亚安信实业有限公司目录第一章软件安装 (3)第1.1节软件系统对计算机的配置要求 (3)第1.2节SQL数据库安装 (3)第1.3节一卡通平台软件安装 (8)第二章初学指南 (12)第2.1节第一次启动和模块选择 (12)第2.2节系统界面认识 (13)第三章设备管理 (15)第3.1节设备组维护 (15)第3.2节设备列表 (15)第3.3节梯控设备控制 (17)第四章人事管理 (28)第6.1节公司信息 (28)第6.2节部门管理 (28)第6.3节职位管理 (28)第6.4节人事资料 (29)第6.5节部门调动 (30)第6.6节离职管理 (31)第五章梯控管理 (32)第5.1节权限设置 (32)第5.2节下传权限 (33)第5.3节远程授权 (33)第5.4节密码信息管理 (34)第5.5节数据采集 (34)第5.6节数据查询 (35)第六章工具 (37)第6.1节用户管理 (37)第6.2节高级选项(数据备份与恢复) (38)第6.3节日志查询 (40)第6.4节人事资料导入 (40)第一章软件安装第1.1节软件系统对计算机的配置要求计算机设备:CPU Celeron4 266MHz 或Pentium4 3.0MHz以上内存最低要求256 MB [推荐512MB或以上]硬盘20G以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器(颜色设置为256 色或更高)鼠标Microsoft 鼠标或兼容的指点设备操作系统:Windows 2000中文简体版Windows XP中文简体版Microsoft Windows 2003 Windows NT 中文简体版第1.2节SQL数据库安装将正版SQL安装光盘放入光盘驱动器中,运行光盘中的程序,出现如下页面。
若是网络安装包,请在安装包中直接点击运行程序。
图(一)然后选择安装SQL SERVER 2000 组件(见图一)图(二)选择数据库服务器安装(见图二)图(三)选择下一步(见图三)图(四)选择本地计算机(见图四)图(五)选择创建新的SQL SERVER 实例, (见图五)图(六)选择服务器和客户端工具(见图六)图(七)这里可以更改路径,一般建议把数据文件放到非系统目录下,例如D:\DA TABASE。
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 简介本手册旨在为湖北某电梯厂电梯控制系统的调试过程提供指导和说明。
通过本手册,调试人员将能够了解电梯控制系统的工作原理、调试步骤和注意事项,以确保系统能够正常运行。
2. 工作原理电梯控制系统利用电子元件和程序软件实现对电梯的控制和管理。
其主要组成部分包括电梯主机、乘客操作面板、电梯门控制器等。
电梯主机负责接收操作指令并控制电梯的行驶和停靠,乘客操作面板允许乘客选择楼层,门控制器负责控制电梯门的开闭动作。
系统的工作原理如下: 1. 当乘客按下相应的楼层数字,乘客操作面板将信号传送给电梯主机。
2. 电梯主机接收到信号后,对信号进行解析和处理,确定目标楼层,并发送相应的指令给电梯驱动系统。
3. 电梯驱动系统根据接收到的指令控制电梯的行驶和停靠。
4. 当电梯到达目标楼层时,电梯门控制器将接收到的指令传递给电梯门机械部分,控制电梯门的开闭动作。
3. 调试步骤步骤一:安装电梯主机和控制面板1.将电梯主机和乘客操作面板安装在电梯井内合适的位置,并连接相应的电源和通讯线路。
2.确保电梯主机和乘客操作面板与其他组件的连接正确无误。
步骤二:初始化电梯控制系统1.打开电梯主机的电源开关,确认系统正常开启。
2.初始化乘客操作面板,确保各个按钮和指示灯正常工作。
步骤三:调试电梯行驶功能1.在乘客操作面板中选择一个目标楼层,并观察电梯的行驶情况。
2.检查电梯主机是否正确接收到乘客操作面板的指令。
3.观察电梯驱动系统是否按照指令控制电梯的行驶和停靠。
步骤四:调试电梯门控制功能1.在乘客操作面板中选择一个目标楼层,观察电梯门的开闭动作。
2.检查电梯门控制器是否正确接收到电梯主机发送的指令。
3.观察电梯门机械部分是否按照指令控制电梯门的开闭动作。
4. 注意事项在进行电梯控制系统的调试过程中,调试人员需要注意以下事项:•确保所有电气连接正确无误,避免电路短路和电压过高等问题。
•在调试过程中,严禁随意更改系统参数和代码,避免对系统造成不可修复的损害。
电梯门机调试说明书
7.防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8.主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损 坏财物的危险。
2、端子定义
端子名称
电缆线号(颜色)
端子功能说明
L / N / 接地
2、高速段频率一般设置为一段即设置参数d24=d26,此时d24与26之间的加减速d32将不起作用。
3、若低速段关门力矩较小,可以适当加大P05的值。注意:过大的P05值可能会引起过流保护。
6、基本调试1
门机出厂前已经完成功能参数的设置。根据实际需要,用户可以对照开关门运行曲线图和对应的参数,调节开关门的运行曲线。
1、以力矩提升为P05、加减速时间为d28,频率 d15启动,再以加减速时间d29,目标值为d16进入开 门起始低速运行。
2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。高速段频率一般设置为一段即设置参数d17=d19。
3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。
注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出,(端子C2-C3 )--输出公共端
5、开关门过程说明
5、1开门过程
4、当门运行到开门到位开关位置时,门以保持频率d21,保持电流d40进入开门到位力矩保持。
注意:
1、开门到位保持频率为d21,保持电流为d40。保持时间为d42,范围为0.1到999(sec),当设置为0时,则长期保持。
门禁调试方案
门禁调试方案介绍本文档旨在提供一份门禁调试方案,以确保系统在安装和调试过程中能正常运行。
门禁系统是为了保护建筑物和人员安全而设计的重要设备,因此在安装和调试过程中必须小心谨慎。
步骤一:设备安装1. 将门禁设备按照制造商提供的安装手册准确安装在指定的位置。
2. 确保设备的电源线正确连接,并进行必要的电源测试。
3. 按照制造商提供的说明,将门禁主机与其他设备连接,如门禁读卡器、报警器等。
步骤二:系统配置1. 连接电脑至门禁主机。
2. 打开门禁系统软件,并按照制造商提供的说明进行基本系统配置。
3. 确保门禁读卡器与主机成功连接,并进行读卡器测试。
4. 配置系统的访问控制策略,包括权限设置、时间控制等。
步骤三:验收测试1. 对门禁系统进行全面测试,确保所有功能正常工作。
2. 测试各类卡片(如员工卡、访客卡)的识别和控制权限。
3. 测试报警器、门磁等安全警报装置,以确保在紧急情况下能正常触发。
4. 测试日志记录功能,验证门禁系统记录了正确的操作日志。
步骤四:用户培训1. 提供门禁系统的用户培训,包括系统介绍、操作方法和常见故障处理等。
2. 确保用户了解如何正确使用门禁系统,并能独立解决简单故障。
步骤五:文件整理1. 将门禁系统的相关文件整理并备份,包括安装手册、调试记录、配置文件等。
2. 妥善保存门禁系统的备件清单和购买凭证等相关文档。
注意事项- 在门禁系统调试过程中,务必遵守相关的法律法规和建筑安全规定。
- 严禁违规使用门禁系统获取他人隐私信息或进行非法操作。
- 对于无法解决的故障或复杂问题,及时联系制造商的技术支持部门。
以上就是门禁调试方案的基本步骤和注意事项,请按照本方案进行门禁系统的调试工作,确保系统的正常运行和安全性。
如有任何问题,请随时与我们联系。
电梯门禁管理系统说明及常见故障
电梯门禁管理系统——操作说明版本号:V110.121.19目录1.软件的安装 (2)1.1安装文件导入 (2)1.2驱动的安装 (6)1.3发卡器连接 (13)2.软件与硬件匹配设置 (16)2.1软件与控制器匹配 (16)2.2调试准备 (16)2.3设备添加 (19)2.4刷卡调试 (21)3.用户发卡 (23)3.1用户的建立与修改 (23)3.2卡片授权 (24)3.3刷卡使用 (26)3.4卡片信息变更 (26)3.5卡片挂失处理 (26)3.5.1卡片挂失 (26)3.5.2卡片解挂 (27)4.常见故障的排除 (29)4.1设备硬件故障 (29)4.2卡片权限变更 (29)5.软件系统的移植 (30)1.软件的安装1.1安装文件导入(1)将光盘正确放入光驱内,进行读盘,将光盘内部文件复制到计算机硬盘上(建议:D、E、F盘),文件的导入请参考下文的图片和图示;图1 打开“我的电脑”图2 查看文件图3 复制系统文件图4 移植系统到目标盘图5 系统导入完成(2)打开复制的文件夹,找到名为“电梯门禁管理系统.exe”图标文件,在图标文件上单击鼠标右键,创建桌面快捷方式,这样就在电脑桌面上找到,方便电梯门禁管理系统的再次访问。
图6 创建快捷方式1.2驱动的安装(1)通过USB连接线将发卡器连接到电脑对应插口上,然后再在“电梯IC卡门禁管理软件”文件夹内找到“发卡器驱动程序”文件夹,双击鼠标左键打开,根据电脑预置系统,选择相应的驱动文件,进行安装。
图7 找到驱动程序文件夹图8 驱动快捷方式图9 收集安装文件图10 接受协议图11 安装位置图12 导入安装文件图13 导入安装文件完成图14 驱动安装图15 驱动安装完成(2)待发卡器驱动完成后,找到与发卡器对应的COM端口,方便发卡器的首次连接。
图16 确定COM端口图17 打开硬件设备管理器图18 找到通信端口1.3发卡器连接(1)找到小房子图标,双击鼠标左键打开软件,选择用户名“admin”后,在密码输入框内键入登录密码:“admin”图19 登陆界面(2)进入系统后,单击系统管理,连接发卡器,完成发卡器的首次连接,如果运行环境不变,以后将不用重复此步骤。
(精校版)门禁系统使用说明书
完整word版,门禁系统使用说明书编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(完整word版,门禁系统使用说明书)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为完整word版,门禁系统使用说明书的全部内容。
目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注:本手册中所提及的终端设备(门口机、分机、管理机、围墙机),除特别说明外,主要是以可视系统AB-6A—402的设备为主。
一、系统概述AB—6A-402楼宇对讲系统是采用单片机微电脑控制技术,数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米(需加中继器),防雷抗干扰,可实现大型小区的系统联网。
AB—6A—401楼宇对讲系统是非可视系统,除无视频外,其余性能与AB—6A-402系统相同。
两种系统主要适用于高楼大厦房型.整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。
(见下表)◇编码门口主机AB—402D长×宽×厚(mm)外形尺寸:316×136×56开孔尺寸:280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸:220×205×65(AB—402M)235×188×50(AB—402MQ)◇信号隔离器(AB-402A,AB-402B)长×宽×厚(mm)外形尺寸:85×85×37◇主机电源/隔离器电源/管理中心电源(UPS-DP/UPS—P/UPS-CP)长×宽×厚(mm)外形尺寸:190×180×73◇管理中心(AB-602C)长×宽×厚(mm)外形尺寸:240×267×65二、系统操作(一)门口机(402D)与用户分机通话1。
电梯门禁系统调试说明书
电梯门禁系统调试说明书目录一简介-------------------------------------------------------- 3⑴功能特点-------------------------------------------------- 4⑵系统参数-------------------------------------------------- 4三系统原理---------------------------------------------------- 4⑴楼层控制-------------------------------------------------- 5⑵对讲联动-------------------------------------------------- 5⑶呼梯控制-------------------------------------------------- 5四系统接线---------------------------------------------------- 5五功能介绍---------------------------------------------------- 6⑴门禁主控制板----------------------------------------------- 6⑵门禁输出控制板--------------------------------------------- 8⑶门禁输入转换板(选配功能)---------------------------------- 12六设备安装--------------------------------------------------- 13⑴控制箱体尺寸---------------------------------------------- 13⑵控制向安装位置-------------------------------------------- 14七硬件调试--------------------------------------------------- 15八综合调试--------------------------------------------------- 16⑴安装和系统登录-------------------------------------------- 16⑵硬件机号设置与初始化--------------------------------------- 17⑶读取加载时间---------------------------------------------- 17⑷系统工作状态设置 ------------------------------------------ 17⑸设置时间段和有效时间组 ------------------------------------- 17⑹用户卡使用------------------------------------------------ 19⑺保安卡使用------------------------------------------------ 19⑻临时卡使用------------------------------------------------ 20⑼对讲联动使用---------------------------------------------- 20⑽卡挂失--------------------------------------------------- 20⑾卡解挂--------------------------------------------------- 20⑿退卡----------------------------------------------------- 20⒀实时监控------------------------------------------------- 21⒁记录提取------------------------------------------------- 21⒂报警现场恢复---------------------------------------------- 21⒃节假日设置------------------------------------------------ 21⒄控制器重载------------------------------------------------ 21⒅数据初始化------------------------------------------------ 21九注意事项--------------------------------------------------- 22十保养与维护------------------------------------------------- 22⑴硬件维护常识---------------------------------------------- 22⑵软件维护常识---------------------------------------------- 22一简介捷顺电梯门禁综合系统是捷顺在门禁领域的又一个新的突破,可以兼容市面上大多数的电梯,功能强大,结构化设计配置灵活,具有多种控制方式,在不影响原有电梯的布线基础上,对电梯楼层信号进行采集,与电梯系统进行有机的结合,并通过电梯门禁的权限管理,控制电梯楼层信号,以达到电梯楼层的登记,同时,结合楼层的输入信号,与楼宇的对讲系统实行联动,配以电脑管理软件,实现楼宇管理的智能化和数字化。
