编码器使用说明书
JBF6481-E型编码器 使用说明书
JBF6481-E编码器使用说明书(使用产品前,请阅读使用说明书)1概述JBF6481-E编码器是青鸟消防股份有限公司设计的一款调试工具,具有对我公司生产的编码型现场部件进行读码、写码、调试、设置等功能。
1.1产品特点⚫内置微处理器;⚫采用SMT表面贴装工艺;⚫具有现场设备的地址写入、读出功能;⚫具有现场设备的配置详细设置功能;⚫具有现场设备的测试、控制功能;⚫具有连续编址时,地址号自动加一的功能;⚫具有支持配接外供电源的功能;⚫具有低电压报警功能;⚫具有中、英文显示界面切换功能;1.2适用范围适用于我公司火灾自动报警系统、气体灭火系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统、可燃气体探测系统、消防应急疏散余压监控系统等的现场部件的编码和设置。
1.3型号组成JBF6481-E产品代号公司代号2工作原理编码器内置微处理器,编码器内部实现消防总线协议,当消防总线连接现场设备时,可为现场设备提供电源并与现场设备进行通信,实现对现场设备的写地址、读地址以及控制动作等功能。
3性能参数环境特性电气特性通讯特性兼容性火灾自动报警系统、气体灭火系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统、可燃气体探测系统、消防应急疏散余压监控系统等的现场部件机械特性4功能描述及使用方法注意:所有操作现场部件回路线均不可连接控制器,否则将导致设备损坏!⚫ 开机:按下 “功能键”完成开机,可直接显示功能菜单,不同协议菜单略有差异,通过“向上键”或者“向下键”可以选择所需要的功能,按下“确认键”,进入相应功能;另按菜单对应数字键也可进入相应功能菜单。
⚫ 编码器系统选择:根据不同的设备型号选择对应的系统,选择“编码器系统选择”菜单,按对应数字可选11SF 火灾报警、51S40可燃气体报警、61S30电气火灾监控、61S20防火门监控、PWMS 消防电源监控、FW UL 系统、62系统、余压系统、其他系统。
编码器说明书
编码器说明书编码器是一种电子设备,可以将输入的模拟信号或数字信号转化成数字编码形式的信号输出。
它广泛应用于自动控制系统、数码通信和计算机控制等领域。
本说明书将为您介绍编码器的工作原理、应用范围及相关注意事项。
一、工作原理编码器是一种将运动或位置转化为数字信号的设备。
根据测量方式不同,编码器可以分为绝对编码器和增量编码器两种类型。
1.绝对编码器绝对编码器的输出码对应每个位置的最终精确位置信息。
当绝对编码器固定在系统中时,无需执行位置确认程序。
2.增量编码器增量编码器的输出码程式的位置变化。
通常,编码器会在一定的方向上旋转并且会感应这种旋转运动,并按照每个旋转位置产生指定的输出。
主要应用于运动与位置控制反馈系统。
二、应用范围编码器广泛应用于工业、航空、军事和医疗等领域。
以下是一些常见的应用场景:1. 工业生产对于制造业来说,编码器可以用于测量生产过程中的运动和位置。
例如,在机器人工厂中。
编码器可以测量机器人臂的运动,从而确保它的运动达到预期目标。
2. 汽车制造在汽车工业中,编码器可以用于测量引擎的转速与车轮的位置。
这对确保汽车在行驶时稳定且方向正确非常重要。
3. 聚光器激光聚光器通常瞄准特定的对象并进行一定的处理。
编码器可用于确定要聚焦的对象的位置。
4. 医疗科技在医疗设备领域,编码器可用于监测和操作手术工具的位置,并能够使手术更加精确。
5. 航空在飞机上,编码器可用于测量飞机在空中的位置与角度,从而确保飞机始终位于正确的位置上。
三、注意事项1.安装要求安装编码器应当遵循以下几个原则:a) 安装编码器的位置必须与被测量的物体保持稳定。
b) 安装编码器的地方应该保持干燥,不能碰撞或扭曲。
2. 选型要求选型时需要注意以下几点:a) 计算并确定测量结果的最小要求;b) 深入了解所要求的测量任务和要求精确度的范围;c) 确定所要测量的位置和承受压力的方向及大小。
3. 操作要求a) 高强度振动会影响编码器的输出精度,避免地震、震荡等环境;b) 编码器需要经常进行维护,防止灰尘和杂物进入设备内部;c) 禁止在未关闭电源的情况下进行拆卸安装等操作。
海湾电子编码器使用说明书

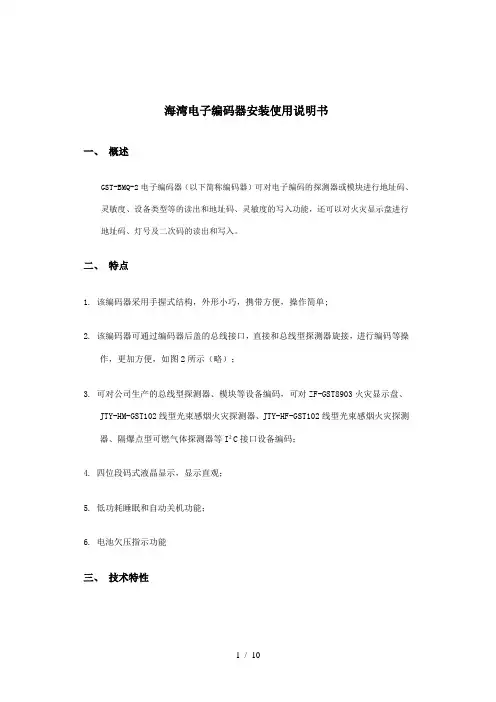

海湾电子编码器使用说明书海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能,还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。
二、特点1. 该编码器采用手握式结构,外形小巧,携带方便,操作简单;2. 该编码器可通过编码器后盖的总线接口,直接和总线型探测器旋接,进行编码等操作,更加方便,如图2所示(略);3. 可对公司生产的总线型探测器、模块等设备编码,可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I?C接口设备编码;4. 四位段码式液晶显示,显示直观;5. 低功耗睡眠和自动关机功能;6. 电池欠压指示功能三、技术特性accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for the accident and construction team injuries accident penalty provisions, mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and itsalloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification forsteel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vessel welding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steelwelded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installation1. 电源:1节9V叠式电池2. 工作电流?8mA3. 待机电流?100чA4. 使用环境:温度:-10?~+50?相对湿度?95%,不凝露5. 尺寸:164mm×64mm×37mm四、结构特征外形示意图如图1所示(略) 1:电源开关 2:液晶屏3:总线插口 4:火灾显示盘接口(I?C) 5:复位键 6:固定螺丝7:电池盒后盖 8:铭牌9:JTY-GD-G3、JTY-ZCD-G3N探测器总线接口 10:JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11:电池盒后盖螺丝 12:保护盖其中各部分名称和功能说明如下:accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for theaccident and construction team injuries accident penalty provisions, mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and its alloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification for steel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vessel welding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steel welded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installation1. 电源开关:完成系统硬件开机和关机操作。
编码器使用说明书
编码器使用说明书编码器使用说明书1:介绍编码器是一种用于将模拟信号转换为数字信号的设备。
它主要用于将模拟信号转换为数字数据,以便在数字系统中进行处理和分析。
本使用说明书将介绍如何正确使用编码器以及其各项功能和操作步骤。
2:规格和功能2.1 编码器规格在本章节中,将详细介绍编码器的规格参数,包括输入和输出接口、分辨率、采样率等。
2.2 编码器功能本章节将详细阐述编码器的各项功能和特性,包括信号转换、数字化处理、数据存储等。
3:安装和连接3.1 安装编码器本节将介绍如何正确安装编码器设备,包括固定设备、连接电源、连接信号源等。
3.2 连接设备在本章节中,将说明如何正确连接编码器与其他设备,包括输入/输出设备、电脑等。
4:设置和配置4.1 编码器设置本节将详细阐述编码器的各项设置选项,包括输入信号设置、输出格式设置、参数调整等。
4.2 编码器配置在本章节中,将介绍如何进行编码器的配置,包括网络配置、设备通信配置、用户权限配置等。
5:操作和使用5.1 编码器启动与停止本节将详细介绍如何正确启动和停止编码器设备,包括开机、关机、系统重启等操作。
5.2 编码器操作指南在本章节中,将介绍如何进行编码器的操作,包括信号采集、数据处理、参数调整等。
6:故障排除本节将一些常见的故障现象和解决方法,以帮助用户快速解决设备故障。
7:附件本文档涉及的附件包括编码器的技术手册、安装图纸、数据线接口图等,附件可以通过邮件等方式获取。
8:法律名词及注释8.1 法律名词:在本节中列出本文档中涉及的法律名词,并附带相应的注释和解释。
9:结束语感谢您阅读本编码器使用说明书,希望本文档能为您正确使用和操作编码器提供帮助。
如有任何疑问或意见,欢迎联系我们。
海湾编码器说明书
海湾编码器说明书篇一:海湾编码器说明书海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能,还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。
二、特点1. 该编码器采用手握式结构,外形小巧,携带方便,操作简单;2. 该编码器可通过编码器后盖的总线接口,直接和总线型探测器旋接,进行编码等操作,更加方便,如图2所示(略);3. 可对公司生产的总线型探测器、模块等设备编码,可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C接口设备编码;4. 四位段码式液晶显示,显示直观;5. 低功耗睡眠和自动关机功能;6. 电池欠压指示功能三、技术特性1. 电源:1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境:温度:-10℃~+50℃相对湿度≤95%,不凝露 5. 尺寸:164mm×64mm×37mm 四、结构特征外形示意图如图1所示(略) 1:电源开关 2:液晶屏3:总线插口 4:火灾显示盘接口(I2C) 5:复位键6:固定螺丝 7:电池盒后盖 8:铭牌9:JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10:JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口 11:电池盒后盖螺丝12:保护盖其中各部分名称和功能说明如下:1. 电源开关:完成系统硬件开机和关机操作。
2. 液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。
3. 总线插口:编码器通过总线插口与探测器或模块相连。
4. 火灾显示盘接口(I2C):编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。
海湾电子编码器使用说明书
海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能,还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。
二、特点1. 该编码器采用手握式结构,外形小巧,携带方便,操作简单;2. 该编码器可通过编码器后盖的总线接口,直接和总线型探测器旋接,进行编码等操作,更加方便,如图2所示(略);3. 可对公司生产的总线型探测器、模块等设备编码,可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码;4. 四位段码式液晶显示,显示直观;5. 低功耗睡眠和自动关机功能;6. 电池欠压指示功能三、技术特性1. 电源:1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境:温度:-10℃~+50℃相对湿度≤95%,不凝露5. 尺寸:164mm×64mm×37mm四、结构特征外形示意图如图1所示(略)1:电源开关 2:液晶屏3:总线插口 4:火灾显示盘接口(I²C)5:复位键 6:固定螺丝7:电池盒后盖 8:铭牌9:JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10:JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11:电池盒后盖螺丝 12:保护盖其中各部分名称和功能说明如下:1. 电源开关:完成系统硬件开机和关机操作。
2. 液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。
3. 总线插口:编码器通过总线插口与探测器或模块相连。
4. 火灾显示盘接口(I²C):编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。
尼特NT8311编码器 使用说明书
一、概述NT8311编码器可对本公司应急灯具产品进行地址码的写入和读出,应急灯具产品的类型读出。
二、特点1、该编码器采用手持式结构,携带方便,操作简单;2、备有总线输出接口,通过带线鳄鱼夹对本公司应急灯具产品进行编码;3、该编码器采用三位段码式液晶模块并带有汉字,显示直观;4、采用低功耗设计并具有自动关机和电池欠压指示功能。
三、技术参数1、供电:四节5号电池2、工作电流 :≤60mA3、待机电流:≤1μA4、使用环境条件:环境温度:-10℃~ 40℃相对湿度:≤95%,不结露5、尺寸:164mm×76mm×29mm四、结构特征1、该编码器采用独特的结构设计,通过总线接触方式(带线鳄鱼夹)可满足对本公司不同类型可编码产品的使用需求。
2、外形结构示意图,如图(4.1、4.2)图(4.1)图(4.2)3、各部分名称及功能介绍(1)液晶屏:用于显示各种信息(2)按键:通过按键实现编码器的各种功能(3)总线输出接口:用于接入带线鳄鱼夹(4)通用合格证(5)产品标识(6)电池盖(7)机壳固定螺丝:用于固定机壳五、使用操作1、电池的初次安装打开电池盖后,将编码器自带的四节五号电池装在电池盒内,确认安装到位后,扣好电池盖。
2、电池的更换当液晶屏显示有“———”时,表明电池已经欠压,应及时更换。
3、开机按“开机”键,当液晶显示“写 - - -”时,如图(5.1)所示,表明编码器正常开机。
图(5.1)4、系统连接将带线鳄鱼夹的插头插入总线输出接口,将鳄鱼夹夹在所需编码产品的总线上即可。
5、关机及自动关机按“关机”键可实现编码器关机功能,当编码器在开机状态由于长时间不用,编码器会自动关机。
六、使用示例利用带线鳄鱼夹实现对应急灯具的编码、读码、读类型操作1、按“开机”键,等待液晶显示“写- - -”,编码器正常开机。
2、用带线鳄鱼夹夹住应急灯具的总线,确保接触牢靠。
3、编码:按“编码”键切换到编码工作状态,液晶显示“写- - -”如图(4.1),输入要写的编号“001”,如图(6.1)所示,然后按“确认”键,如果液晶显示“写F F F”则表示成功,如图(6.2)所示。
编码器使用说明书
1.※有网友问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3.电气接口,编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
2.※有网友问:请教如何使用增量编码器?1,增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量,数目从6到5400或更高,脉冲数越多,分辨率越高;这是选型的重要依据之一。
2,增量型编码器通常有三路信号输出(差分有六路信号):A,B和Z,一般采用TTL电平,A脉冲在前,B脉冲在后,A,B脉冲相差90度,每圈发出一个Z脉冲,可作为参考机械零位。
一般利用A超前B或B超前A进行判向,我公司增量型编码器定义为轴端看编码器顺时针旋转为正转,A超前B为90°,反之逆时针旋转为反转B超前A为90°。
也有不相同的,要看产品说明。
3,使用PLC采集数据,可选用高速计数模块;使用工控机采集数据,可选用高速计数板卡;使用单片机采集数据,建议选用带光电耦合器的输入端口。
4,建议B脉冲做顺向(前向)脉冲,A脉冲做逆向(后向)脉冲,Z原点零位脉冲。
5,在电子装置中设立计数栈。
3.※关于户外使用或恶劣环境下使用有网友来email问,他的设备在野外使用,现场环境脏,而且怕撞坏编码器。
我公司有铝合金(特殊要求可做不锈钢材质)密封保护外壳,双重轴承重载型编码器,放在户外不怕脏,钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间,我还是建议在编码器外部再加装一防护壳,以加强对其进行保护,必竟编码器属精密元件,一台编码器和一个防护壳的价值比较还是有一定差距的。
4.※从接近开关、光电开关到旋转编码器:工业控制中的定位,接近开关、光电开关的应用已经相当成熟了,而且很好用。
SSI编码器说明书
JFSHEncoderAbsolute Value上海精芬机电有限公司网址:上海市嘉定区鹤旋路江桥万达广场4号商务楼11层Tel*************Fax*************BENPage1JFSHPage2绝对值编码JFSH-38系列说明书★在使用编码器前,请完整阅读下面的说明,正确使用!一、接线说明电缆输出芯缆颜色信号输出棕色10—30Vdc (工作电源)白色0V GND(电源0V)蓝色DIR (旋转方向,注1)黑色MID P(中点定位,注2)绿色CLOCK+(时钟正)黄色CLOCK-(时钟负)灰色DATA+(数据正)粉色DATA-(数据负)简介绝对值光电码盘,高精度全数字化,无需电池,无信号干扰、零点飘移之虞SSI 标准串行信号,高速、高精度12位分辨率4096线/圈宽工作电压,极低的耗电流夹紧法兰或盲孔,欧标外形结构零点飘移之虞。
用途*机床*航天航空、*造纸印刷、*水利闸门、*纺织机械*灌溉机械*军工设备*食品机械*钢铁冶金设备*机器人及机械手臂*港口起重运输机械*精密测量和数控设备技术参数工作电压10-30Vdc 极性保护(或5Vdc 定购)消耗电流35mA(24Vdc),70mA(12Vdc),输出信号SSI 同步串行信号。
信号传输两对RS422,100米(125KHz 并推荐专用电缆,更远距离请咨询厂家)分辨率/圈1024/262144可选重复精度±2BIT(实际精度与安装精度、轴同心度有关)时钟速率90KHz --200KHz,推荐使用125KHz,时钟频率过快将影响信号传输距离工作温度-40--70℃储存温度-40--100℃防护等级IP65(电缆接线处防护等级未测)允许转速3000转/分停电保存停电不影响位置保存。
连接电缆1米屏蔽电缆径向侧出,或插座后出外形特征夹紧法兰或同步法兰,金属外壳,密封双轴承结构(见外形尺寸附图;特殊外形可订做)注1:DIR—旋转方向,低电平时,默认为面对转轴顺时针数据增加,加工作电源高电平时,方向改变为逆时针数据增加;注2:MID P—中点定位,当与高电平短触时,当前位置数据输出为整个数据的中点位置;正常工作时,与电源0V 连接。
编码器使用说明书
编码器使用说明书1. 引言1.1 目的1.2 范围2. 编码器概述2.1 定义和功能- 编码器是一种设备,用于将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
- 主要功能包括:采样、量化、编码和解调等。
3. 硬件安装与连接3 .l 设备准备工作a) 检查硬件完整性,并确保所有配件齐全。
b) 查看用户手册以了解正确的物理连接方式。
3.l 连接步骤:a)确定电源适配器是否已插入并启动设备;b)通过USB线缆将编码器与计算机相连;c)根据需要进行其他外部设备(如传感器或执行机构)的连接;4.软件配置及操作指南4.l 驱动程序安装a ) 在Windows系统中打开“控制面板”,选择“添加/删除程序”选项;b ) 找到驱动程序光盘上提供的文件夹,然后运行其中一个可执行文件来开始自定义设置过程;c ) 根据向导提示完成驱动程序安装;5.参数设置方法5.l 启动软件a ) 双击桌面上的编码器图标以启动配置工具;b) 确保设备已正确连接并处于打开状态;5.2 参数设置a)选择要更改参数的通道;b)根据需要调整各个参数,如采样率、分辨率等;c)保存所做的更改,并确保将其应用到设备中。
6.故障排除6.l 常见问题及解决方法:- 编码器无法被识别:检查USB线缆是否插好;尝试重新安装驱动程序。
- 设备运行不稳定:确认电源适配器正常工作;检查硬件连接是否松脱。
7.附件本文档涉及以下附件:- 用户手册(PDF格式)- 驱动程序光盘8.法律名词及注释1. 模拟信号: 连续变化且可取任意值得信号。
例如声音和温度传感器输出。
2. 数字信号: 在离散时间点上表示信息或数据量的二进制形式。
例如计算机内部处理时使用数字信号进行操作。
北京福塞尔编码器(V6532)说明书
总线设备编码器(V6532)1、概述:V6532型电子编码器具有对电子编码的探测器、模块等产品进行地址码的读出和地址码的写入功能,同时具有对感烟探头的阈值和底值的读写功能,以及对模块的故障监测功能。
本产品采用手握式结构,携带方便,操作简便,液晶显示,具有低功耗睡眠和自动关机功能,使用寿命长等特点。
2、技术特性工作电压:DC9V供电方式:6F22碳性电池配件:手报、消报、模块适配器编码范围:0#-255#适用温度:-10℃-+55℃结构特征外形尺寸如下图所示3、操作(1)开机开机画面显示如图 1。
按数字键、按读码键或写码键进入相应的操作界面。
图1(2)读信息连接总线设备(探头、模块等),开机后直接按任意键如图 2, 此时编码器开始产生 24V 电压并加到总线设备上,并自动读出设备地址, 显示在液晶最左边三位数字位置, 如果终端设备有故障则没有地址显示。
图2(3)写地址连接总线设备(探头、模块等),开机后直接输入要编写的地址如: 25, 再按写码键, 液晶显示如图 3, 表示此时编码器正确写入 25 号地址, 编址器待写地址自动增 1 为24。
写码失败如图 4, 待写地址不会自动加1.图3图4(4)对 V6621 点型光电感烟探测器进行阈值和底值的读写, 关机重启可退出当前状态①写背景光底值,按三次读码键+按 022+按一次写码键,安装上探头,液晶屏显示如图 5,编码器液晶屏会显示探头的当前环境背景光底值,将其显示的值输入,再按写码键,液晶屏显示如图 6,关机 重启可退出当前状态。
图 5 写图 6 写②写阈值 按三次读码键+按023+按一次写码键,安装上探头,液晶屏显示如图 7,将要写的阈值 输入,再按写码键,液晶屏显示如图 8,关机重启可退出当前状态。
图 7图 8(5) 设定模块的故障是否监测功能,关机重启可退出当前状态。
按三次读码键+按 024+按一次写码键,安装上要设定的模块,输入 127 代表模块所有故障都监测, 输入 17 代表不监测模块回答故障,输入 16 代表模块的反馈和 24V 故障都不监测。
编码器使用说明书
数字电视编码器使用手册目录1. 产品介绍 (1)2. 面板介绍 (1)2.1前面板 (1)2.2后面板 (2)2.3安装连接 (2)3. 菜单说明 (3)3.1菜单结构 (3)3.2菜单含义 (4)3.2.1 Video Setting(视频参数设置) (4)3.2.2 Audio Setting(音频参数设置) (4)3.2.3 System Setting(系统参数设置) (5)3.2.4 Communication(通信设置) (5)3.2.5 Advanced Setting(高级设置) (5)4. 操作说明 (6)4.1面板按键操作 (6)4.2网管软件操作 (7)5. 指示灯说明 (7)6. 技术规格 (8)6.1环境指标 (8)6.2机械标准 (8)6.3视频 (8)6.4音频 (8)6.5 ASI输出接口 (9)6.6以太网 (9)7.网管软件的使用手册 (10)7.1网管软件的安装 (10)7.2网管软件的运行 (15)7.3网管软件的使用 (15)7.3.1设备的添加 (15)7.3.2设备的管理 (17)1.产品介绍ENC2008系列编码器是按照MPEG-2标准设计的广播级高品质的数字压缩编码设备。
它采用通过缓冲和比特率的有效优化,获得高质量的压缩视频,在低比特率下同样具有优良的图像质量。
ENC2008系列编码器通过DVB标准的ASI 接口与其它设备相互连通。
2.面板介绍2.1前面板1 -电源指示灯2 -键盘锁指示灯3 -状态指示灯4 -网络通信指示灯5 -液晶显示屏6 -方向键↑↓增加/减小数字,或者菜单上下移动←→左右移动光标,或者菜单左右移动7 -OK键选定进入菜单,或者确定本次操作8 -ESC键退出本级菜单,或者取消本次操作2.2后面板1 -接地座2 -电源插口3 -模拟视频输入,CVBS14 -模拟视频输入,CVBS25 -模拟音频输入,左声道6 -模拟音频输入,右声道7 -SDI主输入8 -SDI备份输入9 -ASI主输出10 -ASI备份输出11 -RJ45,以太网接口12 -RS232,RS232接口2.3安装连接1、将编码器平放好,如果要放在机柜中,请固定好四个螺钉,并用地线接接地座;2、视频信号和音频信号分别接入相应的接口;3、如果要使用网管软件,请将“RJ45”端口接入以太网;4、在接通电源前,请检查电源标准是否符合本设备。
编码器使用说明书
1,优点:体积适中,直接测量直线位移,绝对数字编码,理论量程没有限制;无接触无磨损,抗恶劣环境,可水下1000米使用;接口形式丰富,量测方式多样;价格尚能接受。
2,缺点:分辨度1mn不高;测量直线和角度要使用不同品种;不适于在精小处实施位移检测(大于260毫米)。
19.※我是个新手,想请问,一个圆盘,分50个点,要实现定位控制,转速很慢,是要用到绝对型编码器吗?怎么找原点呢?50个位置定位是360度均匀等分吗?绝对编码器的编码都是2的幕次方,没有360度均匀50 等分的,要近似,看精度要求有多高,选多高线数的编码器,如果精度要求不是太高的话,用8位256线的就可以了。
编码器的每个位置都有唯一编码,编码为零的就可以作为零点,也可以任意位置定义为零,其他位置与其比较计算。
如果可以用参考点的话,也可以用增量式的,因速度慢,应该选3000线或以上的,每圈一个零位。
20.※请简单介绍:RS-232、RS-422与RS-485标准及应用?RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式,即所谓单端通讯。
RS-422、RS-485与RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B。
通常情况下,发送驱动器A、B之间的正电平在+2〜+6V,是一个逻辑状态,负电平在-2〜6V,是另一个逻辑状态。
另有一个信号地C,在RS-485中还有一“使能”端,而在RS-422 中这是可用可不用的。
“使能”端是用于控制发送驱动器与传输线的切断与连接。
当“使能”端起作用时,发送驱动器处于高阻状态,称作“第三态”,即它是有别于逻辑“1”与“ 0”的第三态。
台達旋轉式編碼器使用說明说明书
台達旋轉式編碼器使用說明台达旋转式编码器使用说明DELTA ROTARY OPTICAL ENCODER INSTRUCTION SHEET(繁體版)輸出訊號之電路將編碼器連接至接收端前,請先根據下表確認輸出訊號種類。
1.線路連接表ES/EH/ET 系列 將屏蔽線(裸線)連接到應用設備之接地端,以使其有更高品質的輸出訊號。
AS/AH 系列 (AXX-XXCXXXXX,AXX-XXVXXXXX)線材顏色功能線材顏色功能紅Vcc 藍24黑0V 紫25棕20灰26橘21白27黃22粉紅28綠23淡藍29MH4/MT4 系列CS7 系列2.輸出型式ES/EH/ET 系列Vcc0VoutputVcc0V0VVccoutput電壓輸出開集極差動推挽AS/AH 系列 (AXX-XXCXXXXX,AXX-XXVXXXXX)Vcc0Voutput電壓輸出開集極MH4/MT4/CS7系列Vcc0V差動(简体版)输出信号之电路将编码器连接至接收端前,请先根据下表确认输出信号种类。
1.线路连接表ES/EH/ET 系列 将屏蔽线(裸线)连接到应用设备之接地端,以使其有更高品质的输出信号。
AS/AH 系列 (AXX-XXCXXXXX,AXX-XXVXXXXX) 线材颜色 功能 线材颜色 功能红 Vcc 蓝 24 黑 0V 紫25 棕 20灰 26 橘 21白 27 黄 22粉红 28 绿 23淡蓝 29MH4/MT4 系列CS7 系列2. 输出形式 ES/EH/ET 系列Vcc0VoutputVcc0V0VVccoutput電壓輸出開集極差動推挽AS/AH 系列 (AXX-XXCXXXXX,AXX-XXVXXXXX)Vcc0Voutput電壓輸出開集極MH4/MT4/CS7系列Vcc0V差動(English Version)CIRCUIT OF OUTPUT SIGNALSBefore connecting the encoder wirings to the receiver, please identify the type of the output signal with the specification. 1. Connection Table ES/EH/ET SeriesConnect the shield wire (bare wire) with the grounding end of equipment for better performance.AS/AH Series (AXX-XXCXXXXX,AXX-XXVXXXXX) Wire ColorFunctionWire ColorFunction Red Vcc Blue 24Black 0V Purple 25 Brown 20Gray 26 Orange 21 White 27 Yellow 22 Pink28Green 23Light Blue29MH4/MT4 SeriesCS7 Series2. Output Circuit ES/EH/ET SeriesVcc0V outputVcc0V 0VVccoutputVoltage OutputOpen-Collector Line Driver Push-PullAS/AH Series (AXX-XXCXXXXX,AXX-XXVXXXXX)Vcc0VoutputVoltage OutputOpen-CollectorMH4/MT4/CS7SeriesVcc0VLine Driver***************************************。
北大青鸟环宇消防设备股份有限公司JBF6481编码器使用指南说明书
JBF6481编码器使用指南液晶显示:128X64点阵;工作电压:DC5V;待机功耗:130mW;最大功耗:380mW;工作电源:5#AA镍氢电池×4节或外置Micro USB方式供电(如充电宝)。
支持多种协议,包括11S、11SE(快速编码)、61S、UL协议,集合JBF-6480、JBF-FA-E编码器功能。
;操作简单,两总线编址,无极性;多功能可供选择:写地址、读地址、部件功能配置、读配置数据、部件调试、背光延时、可控延时关机。
声音提示功能,编址成功时会发出声音提示;自动加一功能,编址成功后会自动加一;“”按下功能键完成开机,开机后显示上次关机时使用的协议对应菜单,不同协议对应菜单略有不同。
具体如下所示(11S和11SE菜单相同):“”通过向上键“”或者向下键“”可以选择所需要功能,按下确认键,进入相应功能;另按菜单对应数字键也可进入相应功能菜单。
JBF6481——编码器11se/11s1.写地址2.读地址3.部件调试4.编码器设置5.语言设置6.协议设置JBF6481——编码器UL1.写地址2.读地址3.读PSN码4.编码器设置5.语言设置6.协议设置JBF6481——编码器61s1.写地址2.读地址3.部件调试4.部件功能配置5.读PSN码6.编码器设置7.语言设置8.协议设置图1 开机显示菜单“”根据不同设备型号,选择相应的协议。
选择菜单中协议设置选项,进入菜单后“”通过对应的数字键选择协议,然后按下确认键,编码器会自动重启加载相应协议。
不同协议对应产品如下(11SE 快速编码协议对部分报警产品型号不支持,需注意): 序号协议类型 对应产品 1 11SE JBF4101、JBF4111、JBF4102、JBF4112、JBF4101-BP-PT 、JBF4111-BP-PT 、JBF4121、JBF4121-P 、JBF4121A 、JBF4121A-P 、JBF4122、JBF4123、JBF-4372E 、JBF-4372E1、JBF-4372E2、、JBF4101-Ex 、JBF4111-Ex 、JBF4121-Ex 、JBF4131、JBF4132、JBF4141、JBF4142、JBF4137、JBF4143、JBF5181、JBF5182、JBF5183、J-SAP-JBF-301/P 、J-SAP-JBF-301、J-SAP-JBF-301-Ex 、J-SAP-M-VM3332A 、J-SAP-M-VM3333A 、 JBF-3131、JBF-3141、JBF-VM3372B2 11S JBF4000、JBF4100、JBF4110、JTY-GD-JBF-3100、JTY-GD-JBF-3100-Ex 、JTW-ZD-JBF-3110、JTW-ZD-JBF-3110-Ex 、JBF-131F-N 、JBF-141F-N 、JTY-GD-LN2100、JTW-ZD-LN2110、J-SAP-M-JBF-101F 、JBF-131F 、JBF-141F 、JBF-137D及所有11SE 协议支持设备3 61S JBF6180系列、JBF6181系列、JBF6118、JBF6119JBF6182、JBF6183、JBF6184、JBF6185、JBF6185-V6、JBF6186、JBF6187、JBF6187-A3JBF6131-D 、JBF6132-D/DS 、JBF6141-D 、JBF6142-D 、JBF6145-D 、JBF6146-D4 UL FW511、FW521、FW811H 、FW821H 、FW851H 、FW723、FW724、FW962R图2 协议选择界面将编码器出线与被编址设备L1/L2连接(不分极性)。
布瑞特单圈绝对值旋转编码器 RS485 用户手册说明书
布瑞特单圈绝对值旋转编码器RS485产品说明书深圳布瑞特科技有限公司ShenZhen Briter Technology Co.Ltd产品优势特性●RS485数字通讯信号输出,数字输出信号既有多圈值、单圈绝对值;●采用标准的ModBus-RTU通讯规约,支持组态王、Intouch、FIX、synall 等流行软件,能与AB、西门子、施耐德、GE等国际著名品牌的设备及系统之间实现数据通信;●单圈编码器在不掉电情况下可作电子多圈编码器使用(此功能非断电记忆),最高可达百万圈;增加返回速度功能,便于使用者计算;●单圈量程范围内任何位置都是唯一的,即使有干扰或断电运动,都不会丢失位置信息;●单圈分辨率有1024(10bit)、4096(12bit)、16384(14bit)、32768(15 bit),量程范围内最高可实现0.01度的分辨率;●所有参数均可通过电脑的RS485通讯进行设定,可在任意位置设定零点,因此安装编码器时可将设备停留任意位置,无需考虑本编码器的旋转位置、即可固定好连接轴,通电后只要在外部引线处或通过RS485通讯进行一次置零操作即可自动修正;●特别适用于塔式起重机、矿山起重机、施工升降机、机床、3D打印机、自动化流水线、工业机器人、印刷机械、包装机械、物流机械、移动广告屏幕滑轨等设备的高度、行程、角度及速度的可靠/精确测量。
产品型号说明型号:RS485接口--3D 模型以及相关资料请到布瑞特科技官网下载。
尺寸型号图1:输出6mm IP54尺寸型号图2:输出轴8mm IP54机械尺寸线出口方向与3个M3安装孔的角度关系是随机的D 字型轴尺寸比例5:1螺纹孔深6mm尺寸型号图3:盲孔8mm IP54尺寸型号图4:输出6mm IP67尺寸型号图5:输出8mm IP67注意事项●编码器属于精密仪器,请轻拿轻放、小心使用,尤其对编码器轴请勿敲、撞击及硬拽等。
●编码器与机械连接应选用柔性连接器或弹性支架,应避免刚性联接不同心造成的硬性损坏。
GST-BMQ-4编码器安装使用说明书
GST-BMQ-4编码器安装使用说明书(Ver.1.01,2022.06)一、概述GST-BMQ-4编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能,还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。
二、特点1.该编码器采用手握式结构,外形小巧,携带方便,操作简单;2.可对公司生产的总线型探测器、模块等设备编码,也可进行在线设备统计、批量测试、重码检测等操作;3.采用128*128点阵液晶显示,支持汉字、数字、字母、图标显示,显示直观;4.具有低功耗模式、自动关机功能;5.具有电池欠压指示功能;6.具备背光显示功能。
三、技术特性1.电源:4节5号1.5V电池或DC5V USB电源2.工作电流≤12mA3.待机电流≤0.3mA4.使用环境:温度:-10℃~+50℃相对湿度≤95%,不凝露5.尺寸:166mm×62mm×26mm6.外壳防护等级:IP40四、结构特征外形示意图如图1所示。
图1外形示意图1.总线接口2.TYPE-C接口3.开关键4.液晶屏5.背光键6.金属触片7.滑动按钮8.铭牌9.电池盒后盖10.固定螺钉其中各部分名称和功能说明如下:1.总线接口:编码器通过总线接口与探测器或模块相连。
2.TYPE-C接口:用于外置供电或编码器固件版本升级(固件升级属于专业操作,本说明书不做介绍)。
3.开机键:完成系统硬件开机和关机操作。
4.液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。
5.背光键:液晶屏背光的打开与关闭。
6.金属触片:编码器通过金属触片与探测器相接触(目前只适用G5系列探测器)。
7.滑动按钮:通过滑动按钮推出或收回金属触片。
8.铭牌:印于编码器背面。
9.电池盒后盖:内部放置电池。
10.固定螺钉:将电池盒后盖和后壳固定在一起。
五、使用及操作1.电池的初次安装打开电池盖螺丝和电池盒后盖,将电池正确装在电池盒内,盖好后盖,拧紧螺丝。
布瑞特编码器RS485 使用说明书
布瑞特编码器(RS485)使用说明书(适用于RS485接口的单圈和多圈编码器)Version1.0目录目录 (1)1布瑞特编码器概述 (1)1.1布瑞特编码器简介 (1)1.2现有产品 (1)2软件安装与连接配置 (2)2.1所用器件 (2)2.2编码器连接接线 (5)2.3打开编码器上位机软件 (6)3软件启动 (7)3.1检测是否成功连接编码器 (7)3.2软件连接编码器 (8)3.4安装RS485驱动软件 (12)3.4.1查询是否未安装RS485驱动软件 (12)1布瑞特编码器概述1.1布瑞特编码器简介深圳布瑞特科技有限公司是一家研发型科技企业,专业从事直流电机驱动器、编码器的研发与生产,拥有成熟的技术积累,各项技术在业界领先。
本公司生产交由多家加工厂代工,供应能力充足。
做好产品质量是本公司的宗旨。
布瑞特科技的诚信、实力和产品质量获得业界的认可。
欢迎各界朋友莅临参观、指导和业务洽谈。
布瑞特编码器具有体积多小,绝对式、断电记忆,高精度,高性价比,优质钢铁壳,磁屏蔽效果好,高稳定性等特点。
现支撑RS485、CAN、SSI多种接口方式,拥有11、12、13、14、15位数据精度,同时具有单圈,24、50、99、1287,24360等多种圈数选择。
在保证计圈精度与计圈数的基础上,有效控制编码器的体积。
同时也有高防护等级IP67编码器,能够通过水下1米的持续浸泡测试。
1.2现有产品2软件安装与连接配置2.1所用器件该系统的运行需要以下软硬件环境:电脑一台系统要求Windows2000/XP/7/10数据线一根RS485转USB通讯线(本文使用ZTEK力特电脑周边USB转RS422/485串口线)编码器一个布瑞特单圈绝对编码器(RS485接口,1024线)编码:BRT38-ROM1024-RT1螺丝刀一把十字螺丝刀一把软件《编码器上位机》软件作为连接的上位机1.电脑一台系统要求Windows2000/XP/7/10。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.※有网友问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3.电气接口,编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
2.※有网友问:请教如何使用增量编码器?1,增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量,数目从6到5400或更高,脉冲数越多,分辨率越高;这是选型的重要依据之一。
2,增量型编码器通常有三路信号输出(差分有六路信号):A,B和Z,一般采用TTL电平,A脉冲在前,B脉冲在后,A,B脉冲相差90度,每圈发出一个Z脉冲,可作为参考机械零位。
一般利用A超前B或B超前A进行判向,我公司增量型编码器定义为轴端看编码器顺时针旋转为正转,A超前B为90°,反之逆时针旋转为反转B超前A为90°。
也有不相同的,要看产品说明。
3,使用PLC采集数据,可选用高速计数模块;使用工控机采集数据,可选用高速计数板卡;使用单片机采集数据,建议选用带光电耦合器的输入端口。
4,建议B脉冲做顺向(前向)脉冲,A脉冲做逆向(后向)脉冲,Z原点零位脉冲。
5,在电子装置中设立计数栈。
3.※关于户外使用或恶劣环境下使用有网友来email问,他的设备在野外使用,现场环境脏,而且怕撞坏编码器。
我公司有铝合金(特殊要求可做不锈钢材质)密封保护外壳,双重轴承重载型编码器,放在户外不怕脏,钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间,我还是建议在编码器外部再加装一防护壳,以加强对其进行保护,必竟编码器属精密元件,一台编码器和一个防护壳的价值比较还是有一定差距的。
4.※从接近开关、光电开关到旋转编码器:工业控制中的定位,接近开关、光电开关的应用已经相当成熟了,而且很好用。
可是,随着工控的不断发展,又有了新的要求,这样,选用旋转编码器的应用优点就突出了:信息化:除了定位,控制室还可知道其具体位置;柔性化:定位可以在控制室柔性调整;现场安装的方便和安全、长寿:拳头大小的一个旋转编码器,可以测量从几个µ到几十、几百米的距离,n个工位,只要解决一个旋转编码器的安全安装问题,可以避免诸多接近开关、光电开关在现场机械安装麻烦,容易被撞坏和遭高温、水气困扰等问题。
由于是光电码盘,无机械损耗,只要安装位置准确,其使用寿命往往很长。
多功能化:除了定位,还可以远传当前位置,换算运动速度,对于变频器,步进电机等的应用尤为重要。
经济化:对于多个控制工位,只需一个旋转编码器的成本,以及更主要的安装、维护、损耗成本降低,使用寿命增长,其经济化逐渐突显出来。
如上所述优点,旋转编码器已经越来越广泛地被应用于各种工控场合。
5.※关于电源供应及编码器和PLC连接:一般编码器的工作电源有三种:5Vdc、5-13 Vdc或11-26Vdc。
如果你买的编码器用的是11-26Vdc的,就可以用PLC 的24V电源,需注意的是:1.编码器的耗电流,在PLC的电源功率范围内。
2.编码器如是并行输出,连接PLC的I/O点,需了解编码器的信号电平是推拉式(或称推挽式)输出还是集电极开路输出,如是集电极开路输出的,有N型和P型两种,需与PLC 的I/O极性相同。
如是推拉式输出则连接没有什么问题。
3.编码器如是驱动器输出,一般信号电平是5V的,连接的时候要小心,不要让24V的电源电平串入5V的信号接线中去而损坏编码器的信号端。
(我公司也可以做宽电压驱动器输出(5-30 Vdc),有此要求定货时要注明)6.※在很多的情况之下是编码器并没有坏,而只是干扰的原因,造成波型不好,导致计数不准。
请教如何进行判断?谢谢!编码器属精密元件,这主要因为编码器周围干扰比较严重,比如:是否有大型电动机、电焊机频繁起动造成干扰,是否和动力线同一管道传输等。
选择什么样的输出对抗干扰也很重要,一般输出带反向信号的抗干扰要好一些,即A+~A-,B+~B-,Z+~Z-,其特征是加上电源8根线,而不是5根线(共零)。
带反向信号的在电缆中的传输是对称的,受干扰小,在接受设备中也可以再增加判断(例如接受设备的信号利用A、B信号90°相位差,读到电平10、11、01、00四种状态时,计为一有效脉冲,此方案可有效提高系统抗干扰性能(计数准确))。
就是编码器也有好坏,其码盘\电子芯片\内部电路\信号输出的差别很大,要不然怎么一个1000线的增量型编码器会从300多元到3000多元差别那么大呢?①排除(搬离、关闭、隔离)干扰源,②判断是否为机械间隙累计误差,③判断是否为控制系统和编码器的电路接口不匹配(编码器选型错误);①②③方法偿试后故障现象排除,则可初步判断,若未排除须进一步分析。
判断是否为编码器自身故障的简单方法是排除法。
现在我公司编码器已大规模生产,技术生产已成熟运用,产品故障率控制在千分之几。
排除法的具体方法是:用一台相同型号的编码器替换上去,如果故障现象相同,可基本排除是编码器故障问题,因为两台编码器同时有故障的小概率事件发生可能很小,可以看作为0。
假如换一台相同型号编码器上去,故障现象立刻排除,则可基本判定是编码器故障。
7.※请教一下,何为长线驱动?普通型编码器能否远距离传送?答:长线驱动也称差分长线驱动,5V,TTL的正负波形对称形式,由于其正负电流方向相反,对外电磁场抵消,故抗干扰能力较强。
普通型编码器一般传输距离是100米,如果是24V HTL型且有对称负信号的,传输距离300-400米。
8.※有网友问:能否简单介绍旋转编码器检测直线位移的方法?答: 1,使用“弹性连轴器”将旋转编码器与驱动直线位移的动力装置的主轴直接联轴。
2,使用小型齿轮(直齿,伞齿或蜗轮蜗杆)箱与动力装置联轴。
3,使用在直齿条上转动的齿轮来传递直线位移信息。
4,在传动链条的链轮上获得直线位移信息。
5,在同步带轮的同步带上获得直线位移信息。
6,使用安装有磁性滚轮的旋转编码器在直线位移的平整钢铁材料表面获得位移信息(避免滑差)。
7,使用类似“钢皮尺”的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息(数据处理中须克服叠层卷绕误差)。
8,类似7,使用带小型力矩电机的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息(目前德国有类似产品,结构复杂,几乎无叠层卷绕误差)。
9.※求教:增量光栅Z信号可否作零点?圆光栅编码器如何选用?无论直线光栅还是轴编码器其Z信号的均可达到同A\B信号相同的精确度,只不过轴编码器是一圈一个,而直线光栅是每隔一定距离一个,用这个信号可达到很高的重复精度。
可先用普通的接近开关初定位,然后找最为接近的Z信号(每次同方向找),装的时候不要望忘了将其相位调的和光栅相位一致,否则不准。
根据你的细分精度要求和分辩率要求选用。
精度高自然要选用每周线纹高的,精度不高,就没必要选用高线纹数的圆光栅编码器了。
10.※请教两个问题:增量型编码器和绝对型编码器有何区别?做一个伺服系统时怎么选择呢?常用的为增量型编码器,如果对位置、零位有严格要求用绝对型编码器。
伺服系统要具体分析,看应用场合。
测速度用常用增量型编码器,可无限累加测量;测位置用绝对型编码器,位置唯一性(单圈或多圈),最终看应用场合,看要实现的目的和要求。
11.※绝对型旋转编码器选型注意事项,旋转编码器和接近开关、光电开关优势比较:绝对编码器单圈从经济型8位到高精度17位,价格可以从几百元到1万多不等;绝对编码器多圈大部分用25位,输出有SSI,总线Profibus-DP,Can L2,Interbus,DeviceNet,价格也可以从3千多到1万多不等。
旋转光电编码器测量角度和长度,已是很成熟的技术了,现今再用上高精度大量程的绝对型编码器,大大提高了测量精度和可靠性,而且经济实用。
就目前来看,其仍然是测量长度的最多选择。
12.※从增量式编码器到绝对式编码器旋转增量式编码器以转动时输出脉冲,通过计数设备来知道其位置,当编码器不动或停电时,依靠计数设备的内部记忆来记住位置。
这样,当停电后,编码器不能有任何的移动,当来电工作时,编码器输出脉冲过程中,也不能有干扰而丢失脉冲,不然,计数设备记忆的零点就会偏移,而且这种偏移的量是无从知道的,只有错误的生产结果出现后才能知道。
解决的方法是增加参考点,编码器每经过参考点,将参考位置修正进计数设备的记忆位置。
在参考点以前,是不能保证位置的准确性的。
为此,在工控中就有每次操作先找参考点,开机找零等方法。
比如,打印机扫描仪的定位就是用的增量式编码器原理,每次开机,我们都能听到噼哩啪啦的一阵响,它在找参考零点,然后才工作。
这样的方法对有些工控项目比较麻烦,甚至不允许开机找零(开机后就要知道准确位置),于是就有了绝对编码器的出现。
绝对编码器光码盘上有许多道刻线,每道刻线依次以2线、4线、8线、16线。
编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码),这就称为n位绝对编码器。
这样的编码器是由码盘的机械位置决定的,它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置的唯一性,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。
这样,编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在位置定位方面明显地优于增量式编码器,已经越来越多地应用于工控定位中。
测速度需要可以无限累加测量,目前增量型编码器在测速应用方面仍处于无可取代的主流位置。
13.※能不能告诉我选用绝对型编码器应注意哪些事项?(一).机械部分:1.测长度还是测角度,测长度如何通过机械方式转换(在上面有一些介绍,如不清楚可来电讨论)。
测角度是360度内(单圈),还是可能过360度(多圈)。
生产过程是一个方向旋转循环工作,还是来回方向循环工作。
2.轴连接安装形式,有轴型通过软性联轴器连接,还是轴套型连接。
3.使用环境:粉尘,水气,震动,撞击?(二)电气部分1.连接的输出接收部分是什么?2.信号形式?3.分辨率要求?4.控制要求?14.※从单圈绝对式编码器到多圈绝对式编码器旋转单圈绝对式编码器,以转动中测量光码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码器只能用于旋转范围360度以内的测量,称为单圈绝对式编码器。
如果要测量旋转超过360度范围,就要用到多圈绝对式编码器。
编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。
