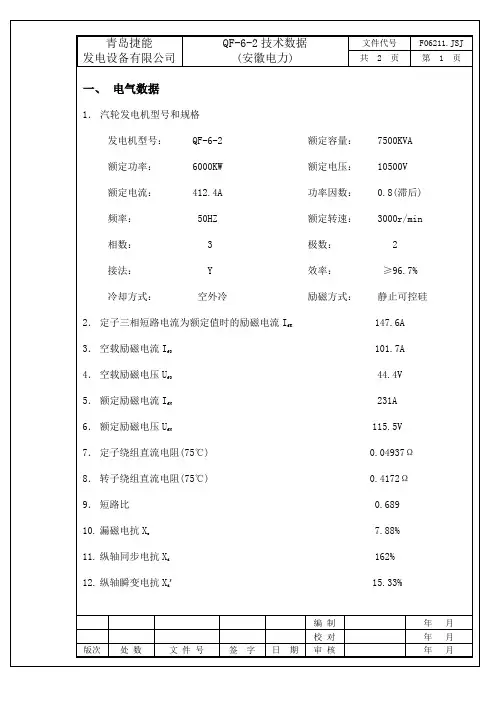

发电机定子绕组的直流电阻

测量发电机定子绕组的直流电阻原因及注意事项

(1)测量原因

定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。

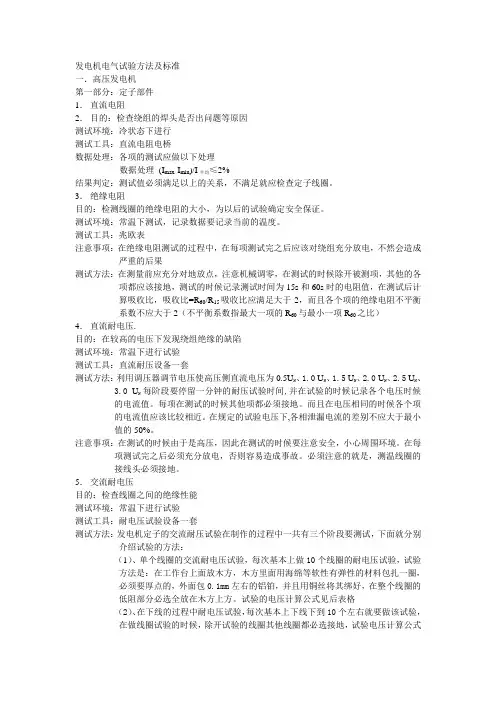

(2)测量方法

测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。

(3)测量注意事项

①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。

②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。

③发电机定子绕组的电感量较大，当采用压降法测量时，必须先合上电源开关，当电流稳定后，再搭接上电压表，同时读取电压、电流值。断开时，应先断开电压表，再断开电流回路。

当采用双臂电桥测量时，必须先按下电源按钮，待电流稳定后(靠经验)，再按下检流计按钮进行测量，测完后，必须先断开检流计按钮，再松开电源按钮。若违反上述操作顺序，则可能因绕组自感电动势过大，而损坏电桥。

④必须准确测量绕组的温度。若温度偏差为1℃，会给电阻带来0．4％的误差，容易造成误判断。因此，要求被测绕组的温度必须处于稳定冷状态，电机绕组表面温度与周围的空气温度之差应在±3~C之内，运行电机停机后到测量时约需相隔48h。为了加速冷却，在条件允许的情况下，发电机在退出励磁后，可空转一段时间后再停机，必须用经校准后的酒精温度计进行测量，不能使用水银温度计，以防破损后水银滚人铁芯，影响铁芯绝缘相通风。温度计应不少于6支，分别置于绝缘的端部和槽部，若测量槽部的温度困难，可测定子铁芯通风孔和齿部表面温度，温度计应紧贴测点表面，并用绝缘材料盖好，放置时间不少于15min。对装有测量进口风温温度计及定子埋人式温度计的，需同时测量。将各温度测量数据的平均值作为绕组的温度。

⑤为了避免因测量仪表的不同引起误差，各次测量应尽量使用同一电桥或电压、电流表。

⑥采用压降法测量时，应在三个不同电流值下测量计算电阻值，取其平均电阻值作为被测电阻值。每次测量电阻值与平均电阻值之差，不得超过±5％。

⑦发电机定子绕组的电阻值很小，交接试验标准和预防性试验规程中所规定的允许误差也很小，所以测量时必须非常谨慎仔细，否则将引起不允许的测量误差，导致判断错误。(
