密炼机混炼的影响因素(2021新版)
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
密炼机混炼的影响因素(2021新
版)
密炼机混炼的影响因素(2021新版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。

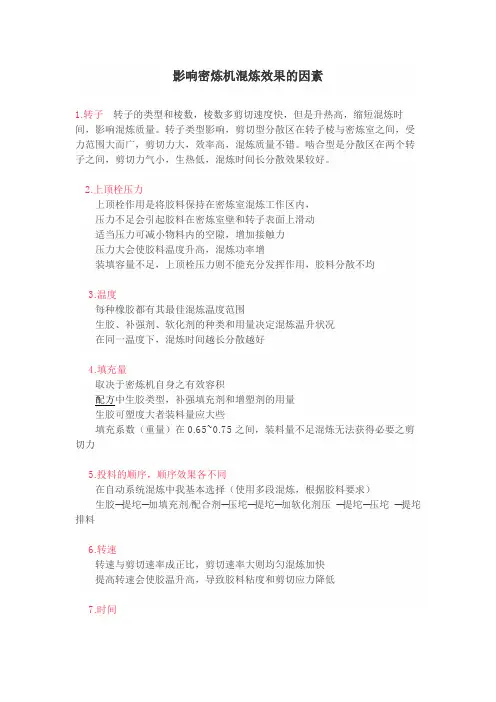

密炼机混炼与开炼机混炼相比，具有混炼时间短、效率高、机械化自动化程度高、胶料质量好、劳动强度低、操作安全、药品飞扬损失小、环境卫生条件好等优点，但密炼机混炼室散热困难，混炼温度高且难以控制，使对温度敏感的胶料受到限制，不适于浅色胶料和品种变换频繁的胶料混炼。另外密炼机混炼还需配备相应的下片装置。
(1)装胶量
合理的装胶量应能保证胶料在密炼室中受到最大的摩擦和剪切作用，使配合剂分散均匀。装胶量大小依设备特征和胶料特性而定。一般根据密炼室总容积和填充系数进行计算，填充系数取0.55~0.75。如设备使用年久，由于密炼室内磨损，填充系数可取大值，装胶量可增加。如上顶栓压力较大，或胶料可塑性较大，也可相应增加装胶量。
(2)上顶栓压力
提高上顶栓压力，不仅可以增大装胶容量，而且可以使胶料与设备之间及胶料内部各部分之间更快更有效地互相接触和挤压，加速配
合剂混入橡胶过程，从而缩短混炼时间，提高生产效率，同时还可减少物料在设备接触面上的滑动，增加胶料所受剪切应力，改善配合剂分散程度，提高胶料质量。因此，目前多采取加大上顶栓风筒直径或增大风压的措施，以提高密炼机混炼效率和混炼胶质量。
(3)转子转速和转子结构形状
混炼过程中，胶料所受剪切速度与转子转速成正比。提高胶料的切变速度，可缩短混炼时间，是提高密炼机效率的主要措施。目前，密炼机的转速已由原20r/min提高到40r/min、60r/min，最高达
80r/min，使混炼周期由12~15min缩到最短为1~1.5min。近年为适应混炼工艺要求，已采用多速或变速密炼机混炼，可根据胶料特性和工艺要求，随时变换速度，以取得最好的混炼效果。密炼机转子的结构形状对混炼过程有重大影响。密炼机椭圆形转子的突棱由原来两个增加到四个，能起到更有效的剪切搅拌作用.可提高生产效率25~30%，并降低能耗。近年，除椭圆形外还有三角形、圆筒形等转子形状的密炼机在生产中得到应用。
(4)混炼温度
密炼机混炼过程中生热量大散热困难。所以胶料升温快、温度高。一般由炼温度在100~130°C范围，也有采用170~190°C高温混炼这
工艺在合成橡胶混炼时曾有使用，慢速密炼时的排胶温度一般控制在125~135°C，快速密炼时排胶温度达160°C以上。混炼温度过高会降低对胶料的机械剪切作用，使混炼不均，并会加剧橡胶分子的热氧化裂解，使胶料物理机械性能降低，同时，还会促使橡胶和炭黑之间产生过多的化学结合作用而生成过多的凝胶，使胶料可塑度下降，胶料表面粗糙，造成压延、压出加工困难。
(5)加药腾序
塑炼胶、母炼胶应最先加入使其形成整体后再依次加入其它配合剂。固体软化剂和小药在加入炭黑等填料前加入，以保证其有足够的混合时间。液体软化剂必须在加入炭黑后再加以免使炭黑产生结团造成分散困难；超促进剂和硫黄在下片机降温后加入或二段混炼时在密炼机中加入，但其排胶温度要控制在100°C以下。
(6)混炼时间
混炼时间取决于密炼机的性能特征、装胶量及胶料配方等诸因素。混炼间增长能改善配合剂的分散，但时间过长容易造成过炼，也会影响胶料的硫化特性。目前XM-250/20型密炼机的混炼时间为10~12min。
XX设计有限公司
Your Name Design Co., Ltd.
密炼机基本知识
密炼机基本知识 1、密炼机的用途： 主要用于橡胶的塑炼和混炼，同时也用于塑料、沥青料、油毡料、合成树脂料的混合。它是橡胶工厂主要炼胶设备之一。七十年代以来，国外在炼胶工艺和设备方面虽然发展较快，例如用螺杆挤出机代替密炼机和开炼机进行塑炼和混炼，但还是代替不了密炼机。新的现代工厂中的炼胶设备仍以密炼机为主，混炼方法也仍采用两段混炼法。 分类： （1）按转子横截面的形状分为：椭圆形转子密炼机、圆筒形转子密炼机、三角形转子密炼机 （2）按工作原理分为：相切型转子密炼机、啮合型转子密炼机 （3）按转子转速大小及变化分为：低速、中速、高速及单速、双速、变速密炼机 （4）按转子相对转速：异步和同步转子密炼机 （5）按混炼室的结构形式分为：普通型和翻转式密炼机 （6）按转子间的相对间隙分为：定间隙和可调间隙密炼机 2、密炼机的规格与技术特征： 1、规格 过去采用密炼室的工作容量和主动转子转速表示；现在采用密炼室的总容量/主动转子的转速表示。 国产密炼机的规格表示法： XM-250/20 X表示橡胶，M表示密炼机，250表示密炼机的总容量，20表示转子转速 X（S）M-75/35x70 X表示橡胶，S表示塑料，M表示密炼机，75表示密炼机总容量，双速（35和70转/分） 3、密炼机的整体结构及每一部分的作用： （1）混炼部分：混炼部分主要有转子、密炼室、密封装置等组成。 （2）加料部分：它主要右加料室和斗形的加料口以及翻板门（加料门）11组成，这部分作用主要是用于加料和瞬间存料。 （3）压料部分：它主要由上顶栓9和推动上顶栓做上、下往复运动的气缸14 组成，它的主要作用：给胶料一定的压力，加速炼胶过程，提高炼胶效果。（4）卸料装置部分：主要由安装在密炼室下面的下顶栓3和下顶栓锁紧机构2所组成，它的主要作用，就是在炼胶完毕后排出胶料，也就是卸料。下顶栓内可
包装机械生产工艺流程图及说明
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
生产工艺流程图及说明
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。
塑料颗粒加工工艺流程
塑料颗粒加工工艺流程 造粒工序是将高聚物树脂与各种添加剂、助剂，经过计量、棍合、塑化、切粒制成颗粒状塑料的生产过程，塑料颗粒是塑料成型加工业的半成品，也是挤出、注塑、中空吹塑、发泡等成型加工生产的原材料。 树脂有粉末状和粒状两种。 用挤出法造粒是最基本和最简单的造粒方法，应用广泛。 对于各种塑料成型加工方法，用颗粒料加工与粉料直接加工相比，用造粒的颗粒料的优点如下: (1)加料方便，不需要在加料斗安装强制加料器。 (2)颗粒料相对密度比粉末料大，塑料制品强度较好。 (3)树脂与各种固体粉末料或液体助剂的混合较均匀，塑料制品的物理性能较均匀。 (4)塑料制品色泽均匀。
(5)颗粒料种含空气剂挥发物较少，使塑料制品不易产生气泡。 (6)颗粒料对挤出机和生产环境无污染。 生产工艺： 1、配料前的准备工作 对回收的母料进行准备处理前首先进行清洗，清洗不同母料所用清洗剂有所不同，一般母料（饮料瓶、普通塑料包装等）可使用清水清洗，带有油污的母料（油桶等）可使用清洗剂清洗，对于染色严重的母料需要使用火碱（NaOH）进行清洗去色。 配料前的准备工作包括树脂过筛、增塑剂过滤、粉末状添加剂磨浆、色母料粉的配制原材料干燥、块状添加剂的加热熔化等工序。 高聚物树脂在生产、包装、运输过程中，可能混入机械杂质或其他杂质，为防止损坏造粒设备和降低产品质量，树脂必须过筛后使用，粉末聚氯乙烯一般采用40目的筛网，颗粒状聚乙烯或聚丙烯过筛，可用比树脂粒径稍大的细丝网过筛。 为防止增塑剂内机械杂质或黑色垃圾混入制品，影响产品性能，生产电缆料时，增塑剂一般用60~120目的过滤网过滤〔粘度大的用60目的，粘度小的用120目。
密炼机混炼的影响因素
密炼机混炼的影响因素 密炼机混炼与开炼机混炼相比，具有混炼时间短、效率高、机械化自动化程度高、胶料质量好、劳动强度低、 操作安全、药品飞扬损失小、环境卫生条件好等优点，但密炼机混炼室散热困难，混炼温度高且难以控制，使 对温度敏感的胶料受到限制，不适于浅色胶料和品种变换频繁的胶料混炼。另外密炼机混炼还需配备相应的下 片装置。 (1)装胶量 合理的装胶量应能保证胶料在密炼室中受到最大的摩擦和剪切作用，使配合剂分散均匀。装胶量大小依设备特 征和胶料特性而定。一般根据密炼室总容积和填充系数进行计算，填充系数取0.55~0.75。如设备使用年久，由于密炼室内磨损，填充系数可取大值，装胶量可增加。如上顶栓压力较大，或胶料可塑性较大，也可相应增加 装胶量。 (2)上顶栓压力 提高上顶栓压力，不仅可以增大装胶容量，而且可以使胶料与设备之间及胶料内部各部分之间更快更有效地互 相接触和挤压，加速配合剂混入橡胶过程，从而缩短混炼时间，提高生产效率，同时还可减少物料在设备接触 面上的滑动，增加胶料所受剪切应力，改善配合剂分散程度，提高胶料质量。因此，目前多采取加大上顶栓风 筒直径或增大风压的措施，以提高密炼机混炼效率和混炼胶质量。 (3)转子转速和转子结构形状 混炼过程中，胶料所受剪切速度与转子转速成正比。提高胶料的切变速度，可缩短混炼时间，是提高密炼机效 率的主要措施。目前，密炼机的转速已由原20r/min提高到40r/min、60r/min，最高达80r/min，使混炼周期由12~15min缩到最短为1~1.5min。近年为适应混炼工艺要求，已采用多速或变速密炼机混炼，可根据胶料特性和工艺要求，随时变换速度，以取得最好的混炼效果。密炼机转子的结构形状对混炼过程有重大影响。密炼机椭 圆形转子的突棱由原来两个增加到四个，能起到更有效的剪切搅拌作用.可提高生产效率25~30%，并降低能耗。近年，除椭圆形外还有三角形、圆筒形等转子形状的密炼机在生产中得到应用。 (4)混炼温度
生产工艺流程图和工艺描述
生产工艺流程图和工艺描述 香肠工艺流程图 辅料验收原料肉验收 原料暂存肥膘解冻 精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉 肠衣验收、暂存（处理）灌装、结扎 （包括猪原肠衣和蛋白肠衣） 咸水草、麻绳验收、暂存浸泡漂洗3 冷却 内包装 装箱、入库 出货
香肠加工工艺说明 加工步骤使用设备操作区域加工工艺的描述与说明 原料肉验收、暂存化验室、仓库 按照原料肉验收程序进行，并要求供应商 提供兽药残留达标保证函及兽医检疫检 验证明 辅料验收、暂 存 化验室、仓库按验收规程进行验收肥膘验收、暂 存 化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收 肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿 咸水草、麻绳 验收 化验室按验收规程进行验收暂存仓库 浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软 解冻解冻间肉类解冻分 割间 ≤18℃、18～20h恒温解冻间空气解冻 分割分割台、刀具肉类解冻分 割间 将原料肉筋键、淋巴、脂肪剔除、并分割 成约3cm小肉块 加工步骤使用设备操作区域加工工艺的描述与说明 漂洗2 水池肉类解冻分 割间 加工用水漂洗，将肉的污血冲洗干净 绞肉绞肉机肉类解冻分 割间 12℃以下，采用Φ5mm孔板 肥膘切丁切丁机肉类解冻分 割间 切成0.5cm长的立方
漂洗1 水池肉类解冻分 割间 水温45－60℃，洗去表面游离油脂、碎肉 粒 灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎 冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子 秤、热封口机 内包装间 将待包装腊肠去绳后按不同规格称重，装 塑料袋、真空包装封口 装箱、入库扣扎机、电子 秤 外包装间、成 品仓库 将真空包装的产品装彩袋封口，按不同规 格装箱、核重、扣扎放入成品库并挂牌标 识。
起重机焊接结构件制造工艺设计规范流程
桥式起重机结构件制造工艺规程 一、材料预处理 1、原材料装卸货和转移时必须采用专用吊具：配备吊梁的专用吊卡、夹鉗、板钩或磁铁。在任何情况下都禁止钢丝绳直接接触钢板进行吊运。原材料水平或垂直码（堆）放时必须垫实靠牢，使其处于不受力的自然状态。暂缓不用的原材料须采取有效的防护措施，远离热源和潮湿处搁置，并用明显记号标明材质和规格型号。 2、所有钢板、重要部位的型材以及氧化锈蚀较重的型材须进行双面抛丸、喷沙或喷丸处理，使其金属表面呈均匀的近白色。表面处理完毕后立即喷刷薄层（干燥时间不得超过4min）的硅酸锌防锈底漆。禁止使用在气割和焊接过程中会释放出对人体有害气体的防锈油漆。 3、小吨位起重机主梁用钢板优先选用卷板，卷板在开卷矫平机上矫平。 4、钢板厚度δ≤14mm、1m波浪度＞3mm和厚度δ＞14mm、1m波浪度＞2mm的板材必须进行矫正整形处理。整形方法为：机床整形或人工冷作整形。人工整形时禁止直接锤击原材料，必须在其上垫δ＞8mm的击打垫板。不允许火焰整形。 5、型材的初始弯曲程度为：1m直线度＞1mm的必须进行矫直处理。矫直方法为：型钢矫直机滚压或油压机顶压。较大规格型材在征得质量负责人同意后允许火焰矫直。 6、润滑和液压油路的钢管进行酸洗处理。处理后立即在管外壁喷刷防锈底漆，漆后油封二口以防止内壁再次氧化。有色金属管和橡胶管须经压风吹净其内壁，然后封堵二口待用。 二、原材料下料 1、制造负责人须对采购部门提出钢板供应尺寸（主要针对主梁腹板）的要求，以达到科学合理的拼料。在选择原材料下料时，起重机桥架用材处于最优先地位，以做到主梁、端梁
上的钢板拼接焊缝离主梁中心越远越好、焊缝数量越少越好。 2、原材料下料必须有整体下料的概念，主梁、端梁、走台、小车架要统筹考虑，画好经讨论的排料图再行下料。下料规则为：先下大料再下小料，先大再小先长后短相互套料，使整台行车的材料利用率达到95％以上。 3、厚度δ≤12mm的钢板用剪床进行直线形下料。厚度δ＞12mm的钢板允许用气割法下料：下料连续直线长度＞500mm时用数控或半自动切割机；下料长度＜500mm时可采用手工切割，手工切割直线时必须用靠模，切割圆形时必须用割规。非规则曲线的重要件或制造数量较多的零件下料用数控切割或手工仿型切割（专用仿型靠模）。 4、主梁和端梁的腹板、盖板、隔板以及小车架重要板件在划线检验合格后必须在粉线上打洋冲，切割口须在洋冲眼中心上。 5、角钢规格≤L90mm时须用带锯、圆锯床、砂轮切割机或冲床下料；＞L90mm的角钢除优先选用上述方法外，可采用靠模气割。其它类型的型材参照上述方法进行下料。 6、壁厚δ≤8mm的圆管和方管须用机床、切管器、砂轮切割机或钢锯下料，壁厚δ＞8mm 的长大管件可用气割法下料。圆钢须用机床或钢锯下料。 7、起重机钢轨若轨道接头设计为不焊接时，必须用锯床或其它适用机床下料；若轨道接头设计为焊接时，允许用气割法下料、打磨。 8、钢板下料尺寸只允许正偏差。一般情况下，钢板和型材的下料尺寸比设计尺寸大1~2mm，以抵消焊接收缩量。 图纸未注尺寸公差按不得低于IT11级精度执行。 三、钢板拼焊接 1、拼接钢板必须在校正合格的金属工作平台面上进行。
钢丝生产工艺流程图
钢丝 百科名片 钢丝是钢材的板、管、型、丝四大品种之一，是用热轧盘条经冷拉制成的再加工产品。 目录 钢丝 钢丝的生产 烘干处理 热处理 镀层处理 钢丝的分类 编辑本段 钢丝 From 中国食品百科全书 Jump to: navigation, search [中文]: 钢丝
[英文]: steel wire [说明]: 钢丝是钢材的板、管、型、丝四大品种之一，是用热轧盘条经冷拉 钢丝 制成的再加工产品。按断面形状分类，主要有圆、方、矩、三角、椭圆、扁、梯形、Z字形等；按尺寸分类，有特细<0.1毫米、较细0.1~0.5毫米、细0.5~1.5毫米、中等1.5~3.0毫米、粗3.0~6.0毫米、较粗6.0~8.0毫米，特粗>8.0毫米；按强度分类，有低强度<390兆帕、较低强度390~785兆帕、普通强度785~1225兆帕、较高强度1225~1960兆帕、高强度1960~3135兆帕、特高强度>3135兆帕；按用途分类有：普通质量钢丝包括焊条、制钉、制网、包装和印刷业用钢丝，冷顶锻用钢丝供冷镦铆钉、螺钉等，电工用钢包括生产架空通讯线、钢芯铝绞线等用专用钢丝，纺织工业用钢丝包括粗梳子、综013、针布和针用钢丝，制绳钢丝专供生产钢丝绳和辐条，弹簧钢丝包括弹簧和弹簧垫圈用、琴用及轮胎、帘布和运输胶带用钢丝，结构钢丝指钟表工业、滚珠、自动机易切削用钢丝，不锈钢丝包括上述各用途的不锈钢丝及外科植入物钢丝，电阻合金丝供加热器元件、电阻元件用，工具钢丝包括钢筋钢丝和制鞋钢丝。 编辑本段 钢丝的生产 钢丝生产的主要工序包括原料选择、清除氧化铁皮、烘干、涂层处理、热处理、拉丝、镀层处理等。 原料选择见钢丝原料。 清除氧化铁皮指去除盘条或中间线坯表面的氧化铁皮，目的是防止拉拔时氧化铁皮损伤模具和钢丝表面，为后继的涂或镀层处理准备良好的表面条件以及减小拉拔时的摩擦降低拉拔力。清除氧化铁皮的方法有化学法和机械法两大类，见盘条化学除鳞和盘条机械除鳞。 编辑本段
起重机制造工艺流程
起重机制造的工艺流程 Crane manufacturing process 我们公司主要生产桥、门式起重机，具有自行设计、研制能力和制造加工能力；我们的产品涉及到冶金、水工、电站、化工、造纸、造船、航空、航天、港口等行业，目前制造的起重机最大起重量为500t，最大起升高度达400米。 Our company mainly produces bridge, gantry crane, with our own design, development capabilities, manufacturing and processing capacity; of our products related to metallurgy, hydraulic, power, chemical industry, papermaking, shipbuilding, aviation, space, ports and other industries, the current manufacturing maximum starting weight of the crane 500t, maximum lifting height of up to 400 meters. 在结构件制造方面，本公司具有较强的制造能力；有年处理能力达5万吨以上，具开卷、校平、剪切、抛丸、喷漆、烘干能力的预处理生产线一条；有数控切割设备5台；（6000X50000）；半自动切割60多台，CO2气体保护焊，埋弧自动焊（平、角焊）200多台；其他焊机300多台。有各种剪板机，校平机、折弯机、卷板机等各种大型加工设备。这些设备为提高结构件的制造能力提供了有力的保证。 In the structural parts manufacturing, our company has strong manufacturing capacity; have capacity of more than 5 million tons in a year, with open-book, school level, shearing, shot blasting, painting, drying capacity of a pre-processing production line; a numerical cutting equipment 5 sets; semi-automatic cutting more than 60 units, CO2 gas shielded welding, submerged arc welding (flat, angle welding) more than 200 units; other welding more than 300 units. A variety of shears, school-level machine, bending machine, rolling machine and other large-scale processing equipment. These devices to improve the structural parts of the manufacturing capacity to provide a strong guarantee. 在机械加工方面，本公司的设备加工能力在长垣地区可以说是领先的，我们有16米的落地铣镗床，即将到厂的m=28，最大加工直径φ3150的大型滚齿机和大型立式车床，数控重型卧式车床、各种卧式镗床，立式铣加工中心等精、大、稀设备，为我们公司加工各种大型、高精度的零件提供了设备保证 In mechanical processing, the processing capacity of the company's equipment can be
橡胶密炼机与混炼工艺.
橡胶密炼机与混炼工艺 1.密炼机 密闭式炼胶机简称密炼机,主要用于橡胶的塑炼和混炼。 密炼机是一种设有一对特定形状并相对回转的转子、在可调温度和压力的密闭状态下间隙性地对聚合物材料进行塑炼和混炼的机械,主要由密炼室、转子、转子密封装置、加料压料装置、卸料装置、传动装置及机座等部分组成。 密炼机是在开炼机的基础上发展起来的一种高强度间隙性的混炼设备。自1916年出现真正意义上的Banbury(本伯里型密炼机后,密炼机的威力逐渐被人们所认识,它在橡胶混炼过程中显示出来比开炼机优异的一系列特征,如:混炼容量大、时间短、生产效率高;较好的克服粉尘飞扬,减少配合剂的损失,改善产品质量与工作环境;操作安全便利,减轻劳动强度;有益于实现机械与自动化操作等。因此,密炼机的出现是橡胶机械的一项重要成果,至今仍然是塑炼和混炼中的典型的重要设备,仍在不断的发展和完善。 密炼机基本知识基本结构 密炼机一般由密炼室、两个相对回转的转子、上顶栓、下顶栓、测温系统、加热和冷却系统、排气系统、安全装置、排料装置和记录装置组成。转子的表面有螺旋状突棱,突棱的数目有二棱、四棱、六棱等,转子的断面几何形状有三角形、圆筒形或椭圆形三种,有切向式和啮合式两类。测温系统是由热电偶组成,主要用来测定混炼过程中密炼室内温度的变化;加热和冷却系统主要是为了控制转子和混炼室内腔壁表面的温度。 工作原理 密炼机工作时,两转子相对回转,将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切,穿过辊缝后碰到下顶拴尖棱被分成两部分,分别沿前后室壁与转子之间缝隙再回到辊隙上方。
在绕转子流动的一周中,物料处处受到剪切和摩擦作用,使胶料的温度急剧上升,粘度降低,增加了橡胶在配合剂表面的湿润性,使橡胶与配合剂表面充分接触。配合剂团块随胶料一起通过转子与转子间隙、转子与上、下顶拴、密炼室内壁的间隙,受到剪切而破碎,被拉伸变形的橡胶包围,稳定在破碎状态。 同时,转子上的凸棱使胶料沿转子的轴向运动,起到搅拌混合作用,使配合剂在胶料中混合均匀。配合剂如此反复剪切破碎,胶料反复产生变形和恢复变形,转子凸棱的不断搅拌,使配合剂在胶料中分散均匀,并达到一定的分散度。 由于密炼机混炼时胶料受到的剪切作用比开炼机大得多,炼胶温度高,使得密炼机炼胶的效率大大高于开炼机。 主要参数 转子的转速与速比;转子棱比与密炼室内壁缝隙;生产能力与填充系数;上顶栓对胶料的单位压力;功率。 2.密炼机混炼工艺 混炼 混炼是用炼胶机将生胶或塑炼生胶与配合剂炼成混炼胶的工艺,是橡胶加工最重要的生产工艺。本质来说是配合剂在生胶中均匀分散的过程,粒状配合剂呈分散相,生胶呈连续相。混炼可采用开炼机、密炼机和螺杆连续混炼机。 橡胶混炼过程就其本质来说是配合剂在生胶中均匀分散的过程,粒状配合剂呈分散相,生胶呈连续相。在混炼过程中,橡胶分子结构、分子量大小及其分布、配合剂聚集状态均发生变化。 通过混炼,橡胶与配合剂起了物理及化学作用,形成了新的结构。混炼胶是一种具有复杂结构特性的分散体系。由于生胶的粘度很高,为使配合剂渗入生胶中并在其中均匀混合和分散,必须借助于炼胶机的强烈机械剪切作用。
起重机械制造过程监督检验
起重机械制造过程监督检验 摘要：随着起重机械的广泛应用，其在使用过程中的安全状态，不断引起社会所关注，虽然起重机械的安全与安全保护装置有关密切的关系，但是起重机械的使用状况在很大程度上是由制造质量决定的，因此为了确保起重机械在日常工作中的安全使用，必须控制好起重机械的制造过程中的监督检验质量。本文详细分析了起重机械制造过程监督检验中遇到的问题，以及针对这些问题的解决措施，从而确保起重机械的安全可靠的运行。 关键词：起重机械;制造;问题;措施 1.引言 起重机械是现代工业生产和生活中必不可少的设备，因其灵活方便的特性而被广泛地应用于国民经济的各个领域，这在很大程度上减轻了劳动强度，提高了劳动生产率。使用起重机械的单位，在保证安全生产的前提下，如何提高起重机械的利用率，如何充分发挥起重机械的优点，获得最佳经济效益，是企业健康持续发展的目标[1]。 起重机械的制造过程中的监督检验，是指由起重机械制造单位在起重机械制造过程中对制造质量的监督检验[2]。起重机械的制造过程中的监督检验实际上就是对起重机械的设计、制造工艺、成品出厂的整个过程的质量进行的监督检验。起重机械监督检验的重点在于监督检查制造单位质量管理体系的运作情况，通常包括设计图纸资料、制造所用材质、外购（外协）件、主要结构件的焊接质量、主要部件的组装质量、电气设备的安全性等方面，抽查制造单位的自检记录，必要时采用旁站见证、平行检验等方法抽查检验，填写抽检原始记录卡片，运用数码相机、摄像机等设备记录制造过程中存在的问题[3]。 2.起重机械的制造过程中的监督检验 2014年1月1日，国家质监总局取消了起重机械的制造监督检验，在一定程度上给起重机械制造企业带来了便利，但是也存在着弊端。很多起重机械制造企业在生产起重机械时，其质量普通呈现出下降态势。例如使用板材的厚度、板材的焊接质量等都存在着缺陷。因此，为保证起重机械的质量，起重机械制造单位应严格控制制造质量。 2.1起重机械金属结构焊接质量的监督检验 首先，起重机械的金属结构必须由持证的焊接人员进行焊接。当前有些起重机械制造企业为了节省成本，雇佣没有焊接证的人进行焊接作业，这很难保证其焊接的质量。 其次，起重机械的焊接质量决定着起重机械的性能。焊接过程中在焊接接头
橡胶生产技术工艺
橡胶生产技术工艺 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化 6 个基本工序。橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过 各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制 成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好 的橡胶制品。 2 橡胶加工工艺 2.1 塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3- 5min。丁苯橡胶的门尼粘度多在35-60 之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2 混炼工艺
密炼机混炼效果以及安全操作办法通用版
管理制度编号：YTO-FS-PD691 密炼机混炼效果以及安全操作办法通 用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
密炼机混炼效果以及安全操作办法 通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 密炼机混炼的胶料质量好坏，除了加料顺序外，主要取决于混炼温度、装料容量、转子转速、混炼时间、上顶拴压力和转子的类型等。 1、装料容量 即混炼容量，容量不足会降低对胶料的剪切作用和捏炼作用，甚至出现胶料打滑和转子空转现象，导致混炼效果不良。反之，容量过大，胶料翻转困难，使上顶拴位置不当，使一部分胶料在加料口颈处发生滞留，从而使胶料混合不均匀，混炼时间长，并容易导致设备超负荷，能耗大。因此，混炼容量应适当，通常取密闭室总有效容积的60%～70%为宜。密炼机混炼时装料容量可用下列经验公式计算：Q--装料容量，Kg；K--填充稀疏，通常取0.6～07；V--密闭室的总有效容积，L；ρ--胶料的密度，g/cm3。填充系数K的选取与确定应根据生胶种类和配方特点，设备特征与磨损程度、上顶拴压力来确定。NR及含胶率高的配方，K应适当加大；合成
起重机生产实习报告
目录 一、实习目的 二、实习时间及安排 三、实习内容 1.湖北天源特钢有限公司 (2) 2.湖北三环锻压设备有限公司 (7) 3.黄石市友利特殊钢有限责任公司 (8) 4.视频学习 (11) 四、生产实习心得体会
一、实习目的 生产实习的目的主要是通过深入到生产企业，了解社会，了解机械产品的生产及机械产品的应用操作，增强劳动观点和事业心、责任感；熟悉机械的结构及功能；提高动手能力，将专业理论知识与生产实践相结合，巩固所学理论知识，为后续专业课程的学习打下感性基础。 二、实习时间及安排 第四周（3月22号~3月27号） 周一：去黄石 周二：湖北天源特钢有限公司江总讲课；参观 周三：炼钢厂实习 周四：锻钢厂实习 周五：参观湖北三环锻压设备有限公司 周六：参观黄石市友利特殊钢有限责任公司 第五周（3月29号~4月2号） 周一：整理资料 周二：看上海宝钢视频 周三：看上海宝钢视频 周四：看上海宝钢和热轧视频 周五：看冷轧视频 三、实习内容 1.湖北天源特钢有限公司 公司介绍：天源特钢有限公司是最近建设起来的刚特企业，隶属于黄石工矿集团（黄石工矿集团地处黄石市市区，是一个以煤为主，多业发展的新型企业。其矿区宛延百里，地理位置优越，交通十分便利，历史底蕴雄厚，发展前景广阔）。目前采取边建设边生产的策略，拥有从炼钢到除渣热处理到生产销售的完整炼钢体系。 公司主要产品：主要生产G2钢锭。 下面我把这次实习的主要内容一一介绍出来。 一.生产工艺
天源特钢工艺流程图
天源特钢生产工艺流程：钢材经过电弧炉或是感应炉加热溶化后放入精炼炉中进行吹氧精炼，再转移到真空炉中排除水蒸气，最后进入电渣炉去除杂质，形成刚才后经过热处理就可以出售了。 天源特钢钢材处理流程： 黑皮钢材是由于空气氧化造成的，只有制作成银亮材并进行热处理之后才能出厂检验销售。 二.生产设备 A.电弧炉 电弧炉的主视图和左视图 黑皮钢材 去皮处理 银亮材（贴商标） 检测（硬度检 测，退火硬度和淬火硬度）
橡胶的工艺流程
橡胶的工艺流程（精品） 2014-10-22橡胶技术网 橡胶工艺流程开始 1综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃， 属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15- 20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3- 5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。 氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。
起重机制造工艺流程
起重机制造的工艺流程 我们公司主要生产桥、门式起重机，具有自行设计、研制能力和制造加工能力；我们的产品涉及到冶金、水工、电站、化工、造纸、造船、航空、航天、港口等行业，目前制造的起重机最大起重量为500t，最大起升高度达400米。 在结构件制造方面，本公司具有较强的制造能力；有年处理能力达5万吨以上，具开卷、校平、剪切、抛丸、喷漆、烘干能力的预处理生产线一条；有数控切割设备5台；（6000X50000）；半自动切割60多台，CO2气体保护焊，埋弧自动焊（平、角焊）200多台；其他焊机300多台。有各种剪板机，校平机、折弯机、卷板机等各种大型加工设备。这些设备为提高结构件的制造能力提供了有力的保证。 在机械加工方面，本公司的设备加工能力在长垣地区可以说是领先的，我们有16米的落地铣镗床，即将到厂的m=28，最大加工直径φ3150的大型滚齿机和大型立式车床，数控重型卧式车床、各种卧式镗床，立式铣加工中心等精、大、稀设备，为我们公司加工各种大型、高精度的零件提供了设备保证 机械产品生产过程是指从原材料到机械产品出厂的全部生产过程。它既包括：毛坯的制造、机械加工、热处理、装配、检验、试车、油漆等主要生产过程；还包括包装、运输等辅助过程。其生产过程可以由一个工厂完成，也可以由多个工厂完成。我们公司除了大型结构件，部分机械加工零件由本公司制造外，有一部分零部件由外协厂加工制造。主要是我们的生产能力不能满足。 下面就我们公司起重机生产的主要工艺流程作一介绍，在介绍工艺流程的同时，把每道工艺过程中所涉及到的设备作一些介绍，让大家对我们的设备能力有一个初步了解。 先介绍起重机制造的总工艺流程，然后再逐一介绍每道工序的详细情况。 我们的起重机由金属结构件、机加工件、外购件、外协件及电气几大部分组成，其工艺流程见工艺流程方框图： 起重机由金属结构件（主梁、端梁、平台及梯子栏杆、小车架，等）、机加工件；外购件（轴承，紧固件，标准件等），外协件（因本公司设备或生产能力原因，委托外单位加工的零部件：如吊钩）经过装配而成产品。 起重机工艺流程图 金属结构件
密炼机技术资料
第三章密炼机（Internal Mixer） 第一节本章的教学目的、要求、重点、难点及相关要求 §1－1 本章的教学目的和要求 通过本章的学习，使同学们掌握密炼机的主要用途、分类方法及每种类型密炼机的特点、工作原理、每个部分作用、主要结构及设计过程，特别是转子等主要零部件设计思路和方法，熟悉机台操作方法及相关特点，了解关键部件加工方法，培养在橡胶机械生产过程能独立设计密炼机和在橡胶加工过程中能自己正确使用和指导工人正确使用密炼机的工程技术人员。§1－2 本章的重点、难点及要求 重点：密炼机的工作原理、主要参数及其影响、转子等关键部件设计思路和方法、同步转子的特点。 难点：机台各部件结构及原理、转子等关键部件的设计、参数的选用、机台主要部件的加工安装方法。 要求：（1）要求同学们掌握密炼机的用途，分类方法，工作原理，转子等关键零部件加热冷却方式、转子及主要零部件的结构及其区别，上顶拴压力、填充系数、空容量、总容量、工作容量等概念以及它们之间的相互关系。转子及主要部件设计计算方法，受力分析及相关结构，胶料在混炼室中所受到的机械作用。 （2）要求同学们熟悉塑炼、混炼各自的优缺点，密炼机基本结构，操作方法，规格表示及主要技术特征，关键零部件的设计过程，设计过程中的参数选择，传动方式及电机的选择。（3）要求同学们了解啮合型密炼机、翻转密炼机等其他各种密炼机的特点，传动功率、产量的计算方法及其区别，密炼机组装过程。 （4）要求同学们自学课堂上未讲的书本内容。 第二节概述 §2－1 密炼机的发展方向 密炼机全称叫做“密闭式炼胶机”，是在开炼机的基础上发展起来的。1820年发明开炼机以后，使橡胶工业发生了根本的转变，但由于开炼机存在许多缺点，比如劳动强度大，效率低，粉尘大等，严重影响人的身体健康，于是人们开始考虑能否把这一加工设备用一个罩子把它罩起来，就逐步发展成密炼机。因为它在密炼室里面工作，所以称作密闭式。由于开炼机工作是敞开的，故叫做开放式炼胶机。一般介绍均认为密炼机是Banbury在1916年发明的，实际最早是由西德W&P公司的一名商业工程师（英国人）根据该公司的原型机台设计的，由于其发展较快，产量也大应用较广，故人们一直认为Banbury密炼机是最早问世的。 自从出现密炼机后，在混炼过程中显示了比开炼机具有的一系列优点，如混炼时间短，生产效率高，操作容易，较好地克服粉尘飞扬，减少配合剂的损失，改善劳动条件，减轻劳动强度等。由于它在很大程度上是凭经验发展起来的，因而在发展早期曾出现过认为塑炼效率低，不能用它来塑炼的说法，但已经为生产实践所否定。因此，密炼机的出现是炼胶机械的一项重要成果，至今仍然成为塑炼和混炼中的典型设备，并处于不断发展完善中。据国外资料统计，在橡胶工业中有88％的胶料是由密炼机制造的，塑料、树脂行业亦广泛应用密炼机。 现代密炼机发展的标志之一是高速、高压和高效能机台。通常将转子转速为20rpm的称
生产加工工艺流程及加工工艺要求
生产工艺主讲人：吴书法 生产加工工艺流程及加工工艺要求 一，工艺流程表 制造工艺流程表
注：从原材料入库到成品入库，根据产品标准书的标准要求规定，全程记录及管理。 二，下料工艺 我们公司下料分别使用：①数控激光机下料②剪板机下料③数控转塔冲下料④普通冲床下料⑤芬宝生产线下料⑥火焰切割机下料⑦联合冲剪机下料 今天重点的讲一下：①②
1两台激光下料机。型号分别为：HLF-1530-SM、HLF-2040-SM 2 操作步骤 2.1 开机 2.1.1 打开总电源开关 2.1.2 打开空气压缩机气源阀门，开始供气 2.1.3 打开稳压电源 2.1.4 打开机床电源 2.1.5 打开冷干机电源，待指针指在绿色区间内，再打开冷干机气阀 2.1.6 打开切割辅助气体（气体压力参照氧气、氮气的消耗附图） 2.1.7 待数控系统开机完成，松开机床操作面板上的急停按钮，执行机床回零操作 2.1.8 打开激光器电源开关，（夏天等待30分钟）打开水冷机，待水温在“低温21℃，高温31℃”，再打开机床操作面板上的“激光开关”按钮，等待按钮上方LED灯由闪烁变为常亮。开机完成。 2.2 常规操作步骤 2.2.1 在【JOG】状态下，按下【REF.POINT】，再按回零键，执行回零操作 2.2.2 在2.1生效的情况下，按下“标定”键，执行割嘴清洁和标定程序。 2.2.3 根据相应的板材，调节焦距位置、选择合适大小的割嘴，然后调整割嘴中心。 2.2.4 打开导向红光，用手轮或控制面板，将切割头移动到板材上方起点位置，关闭导向红光，关闭防护门。 2.2.5 打开所用切割程序，确定无误后一次点击“AUTO”,“RESET”，“CYCLE START"。 2.2.6 切割结束将 Z 轴抬高再交换工作台，取出工件摆放整齐，做好标识。
生产工艺流程
生产工艺流程 一、滴定管生产 玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库 二、水电解演示器 玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库 三、抽气管 玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库 四、气体发生器
玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库 产品合格检验规程 表1 检验项目
一、水电解器检验的内容： 1.外观要求：由支架、底座、H形电解管、胶塞、铅电极、导线、连接胶管等组成，检验外观是否有破损，不规则变形等情况 形玻璃电解管要求95# 3.产品全高为340±3 mm 形直径15± mm 5.漏斗直径≥32 mm 二、气体发生器检验的内容： 1. 全高：306±15 mm 2. 歪颈垂直度≥3 mm 3. 球斗气泡直径≥5 mm
4. 球斗节瘤最大直径≦3 mm 5. 急冷温差≥80℃ 6. 耐碱等级≦2耐酸等级≦2耐水等级≦3 三、抽气管检验的内容： 1. 内外管应在同一轴线上，内管喷口正对下管口，，两口间距不大于3mm 2. 内管喷口磨平，不允许有斜口和缺口 3. 外观节瘤最大直径小于2mm，数量不超过3个，结石最大至今小于，数量不超过2个 四、滴定管检验内容： 1. 酸式，25ml 采用透明玻璃制造 2. 耐水等级≦3 3. 铜红扩散印线，容量误差± 4. 全高570mm 5. 壁厚± 6. 活塞2#玻璃制
密炼机生产工艺流程问与答
密炼机生产工艺流程 1、橡胶为什么要塑炼 橡胶塑炼目的在于使橡胶在机械、热、化学等作用下切短大分子链，使橡胶暂时失去其弹性而使可塑性增大，以满足制造过程中的工艺要求。如：使配合剂易于混入，便于压延压出，模压花纹清楚，形状稳定，增加压型、注压胶料的流动性，使胶料易于渗入纤维，并能提高胶料溶介性及粘着性。当然一些低粘度、恒粘度橡胶有时也不一定塑炼，国产标准颗粒胶，标准马来西亚橡胶（SMR）。 2、哪些因素影响橡胶在密炼机中塑炼 密炼机塑炼生胶是属于高温塑炼，温度最低在120℃以上，一般是在155℃—165℃间。生胶在密炼机腔内受高温和强机械作用，产生剧烈氧化，能在较短的时间里获得理想可塑度。因此影响密炼机进行生胶塑炼因素主要有： （1）设备技术性能，如转速等， （2）工艺条件，如时间、温度、风压及容量等。 3、为什么各种橡胶的塑炼特性都不一样 橡胶的塑炼与其化学组成，分子结构，分子量及分子量分布有着密切联系。天然橡胶和合成橡胶由于结构和性能上的不同特点，一般说来天然胶塑炼比较容易，合成胶塑炼比较困难。就合成胶而言异戊胶，氯丁胶近于天然胶，丁苯胶，丁基胶次之，丁腈胶最困难。 4、为什么用生胶可塑性作为塑炼胶的主要质量标准 生胶的可塑性是关系到制品整个制造过程进行的难易，直接影响到硫化胶的物理机械性能及制品使用性能的重要性质。 若生胶可塑性过高，会使硫化胶的物理机械性能降低。而生胶可塑度过低，则会造成下工艺加工的困难，使胶料不易混炼均匀，压延，压出时半成品表面不光滑，收缩率大，不易掌握半成品尺寸，在压延时胶料也难于擦进织物中，造成挂胶帘布掉皮等现象，大大降低布层间附着力。可塑性不均则会造成胶料的工艺性能和物理机械性能不一致，甚至影响制品使用性能不一致。因此正确掌握生胶可塑性是一个不可忽视的问题。 5、混炼的目的是什么 混炼就是按照胶料配方规定的配合剂的比例，将生胶和各种配合剂通过橡胶设备混合在一起，并使各种配合剂均匀地分散在生胶之中。 胶料进行混炼的目的就是要获得物理机械性能指标均匀一致，符合配方规定的胶料性能指标，以利于下工艺操作和保证成品质量要求。 6、配合剂为什么会结团
