自制搭棚电子管前级方法

学做胆前级

SRPP(Shunt Regulated Push-pull)电路叫并联推挽电路，近来被广泛运用于音响电路。

其实该电路并不是近年来的新发明，早在五十年代我国就就已经出现这种电路。

常见用于直流放大器、仪器仪表电路，鲜见运用于音颊放大电路。

近年来电子管电路在音响复出，掀起了一股不大不小的胆机热，各种电子管电路又重新出现在各种报刊杂志上。

此主题相关图片如下：绝大多数小型九脚电子管的灯丝管脚都被设置在④脚和⑤脚上，但也有极少一部分管子属于例外，著名的双三极管6N3便是其中之一。

它的灯丝是①脚和⑨脚，也就是九个管脚中相互之间距离最远的那两个。

6N3管脚上的电极分布是按照对称的形式排列的，除了①脚和⑨脚是灯丝之外，⑤脚是管子内部的屏蔽片，使用时一般均予以接地。

像这样的管脚位置很容易记得牢，焊装时布线也很方便。

6N3原本服务于高频领域，昔日的电子管式电视机常用它主持高频头的各项工作。

6N3性能稳定，经久耐用。

其输出电容相当小，只有1．4pF，两个屏极之间的电容更是小得微乎其微。

这些优秀的高频性能使6N3在声频放大电路里表现十分出色，被誉为舰声的电压放大管。

6N3两组三极管的典型特性如下屏极电压150V阴极偏压电阻240屏极电流8mA放大倍数35跨导4.8mA／V灯丝电压6.3V灯丝电流(两组总共) 0．35A6N3是中国的型号，美国型号为2C51，也有称为5670的，俄国型号为6H3∏前极放大部分备料：6N3电子管2只小九脚管座2只470欧姆1w 4个510 k欧姆2个0.47uf/400v 2个1uf/400v 2个输入输出插座2套此主题相关图片如下：[原创]准备开工！！首先找个合适的机壳，然后在上面钻孔，电子管排列根据自己喜好排！！此主题相关图片如下：接着就是按照线路图搭棚此主题相关图片如下：是不是很简单啊[原创]接着就剩下电源拉!! 此主题相关图片如下：一般前极消耗功率很低！！可以用二个黑白电视的变压器！！将要介绍的SRPP电路图。

6922电子管前级放大器电子管前级放大器制作_电路图

6922电子管前级放大器电子管前级放大器制作_电路图6922电子管前级放大器|电子管前级放大器制作_电路图6922电子管前级放大器前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

轻松制作极品胆前级

轻松制作极品胆前级2007-03-12 15:39:09 来源：秦福忠《电子报》近几年，胆机又逐渐被人们认可和接受，在发烧圈也掀起了一股胆机制作热潮。

而在粗机中，胆前级因线路简单，调试容易，因而制作成功率相对较高。

由于发烧友大多敷巳拥有性能不错的晶体管后圾，搭配—台极品胆前级，可以帮助你迅速进入发烧境界。

“前胆后石”组合成许更适合大多数发烧友的口味。

这里推荐几款极前级电路供发烧友参考，以下电路均为双声道设计，仅给出一个声道的主体电路，另一声道图略。

1．马蹄斯胆前级：原理图如图1所示。

该电路仿英国马蹄斯“Reference”电子管前级，马蹄斯胆前级是以其卓尔不群的设计观念，至纯至真一尘不染的透明音质闻名于世。

其线路是胆前级中性价比较高，也是最易装配的一种。

其用12AX7与12AT7作两级放大，具有输出电流大、全频表现平均、分析力高，音质感强等特点。

发烧友还可采用并连的方法来摩此电路(可参考后面介绍的JADIS电路)，这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整)，其声道分离度更高，音色更美。

2．改进型马兰士7胆前级：原理如图2所示。

该线路用12AX7作两级放大，后接12AU7阴极跟随器作为信号缓冲。

众所周知，马兰士7胆前级以其中频甜美而著称，但其分析力及高低顿延伸度欠佳。

针对传统马兰士7胆前级的不足，对耦合电容容量的选取以及负反馈环路的选取作了一些调整。

改进后的马兰士7胆前级，高、低频重放有了一定的延伸度和力度感，但中频更佳，该胆前级最适合听人声与弦乐。

3．和田茂氏胆前级：原理图如图3所示，针对传统马兰士7电路的一些不足，日本人和田茂在马兰士7电路基础上进行改进，改进后的电路称之为和田茂氏电路。

其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器。

由于SRPP输出级并没有任何电压放大作用，只是作为一个缓冲器使用，比起普通的阴极输出器来说其驱动负载能力更强，在音色方面，它保持了马兰士7线路中频甜润的特色，其分析力与高低频响应比马兰士7较佳，信噪比相对较高，该电路所用的电子管也可全部改用12AT7。

自制“搭棚”电子管前级

自制“搭棚”电子管前级以前介绍制作的前级多数是用印刷电路板制作的，所以在改动线路时就不如搭棚制作方便，还要改印刷电路板，另外多数是用贵价零件制作。

笔者在这里介绍用一些电子废料去制作电子管前级，有兴趣的制作者可以很容易改动M7，，JadisJP-80和SRPP这三种线路，去尝试配不同的后级和喇叭去适合自己的耳朵爱好，选出最适合自己听的胆前级，因每个人的爱好不同，有人喜欢声厚，有人喜欢通透，总之三款电子管前级都有自己不同的声底和音色，都是价廉物美的前级。

SRPP电路称为分流调整式推挽电路，它的失真度、线性度、放大率、动态和低输出阻抗均全面优于一般的甲类三极管放大器，与许多其它的电子管线路设计相反，SRPP电路的失真率随着频率上升而减少。

零件选择现在谈谈如何去选择合适的电子废料去做电子管前级。

机箱方面，可以用苹果电脑的底板和机内的电源盒，因它们是用铝造的，很容易加工成一个全铝制的机箱，用二至三部旧电脑就够，用锯锯好铝板，上螺丝就可以造成一个电子管前级合适的机箱，当然读者也可以买成品的机箱。

电源变压器方面，我有几个方法可以从废品中得到合适的电源变压器：重．高低压电源各用独立变压器，可以在收录音机的变压器中挑选两只相同的，且初级次级独立绕成的(次级不包住初级绕)o先小心拆开矽钢片，取出线框，由于初次级分两层，可以拆掉低压的线，再用小刀切去这层的塑料框，重新迭合插垫，组成一个新的220-220V 的隔离式变压器。

至于6．3V灯丝组，则再用另一只20W以上12~15V的收录机变压器经整流稳压后取得。

2．可以从旧的电子管制开盘录音座中，拆下电源变压器，直接使用，其中以Sony牌较易找，它有内外屏蔽钢片包着，可以减少噪音。

3．找一个2f10V／100V的降压变压器做倍压整流。

以上三种方法我都用过，主要看自己手头有什么零件。

电容方面，德国制的旧电视机中有很多名牌电容，有WimaMKP-10，MKS-4，可以做交连电容，我发觉罗兰士电视机中的fit电容比Winm更好声，它的220~／400V电解质电容也好声，几乎所有制作胆机的好电容都可以在德国制的电视机中找到，而这些电视机很多人都丢掉不要。

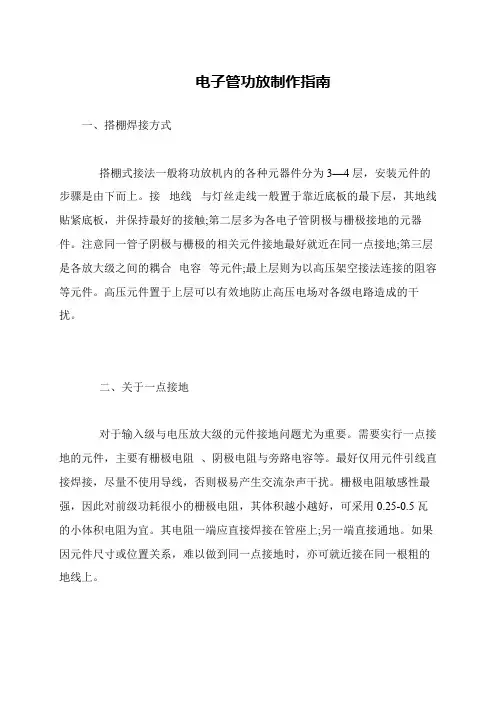

电子管功放制作指南

电子管功放制作指南
一、搭棚焊接方式
搭棚式接法一般将功放机内的各种元器件分为3—4层，安装元件的步骤是由下而上。

接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触;第二层多为各电子管阴极与栅极接地的元器件。

注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地;第三层是各放大级之间的耦合电容等元件;最上层则为以高压架空接法连接的阻容等元件。

高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。

二、关于一点接地
对于输入级与电压放大级的元件接地问题尤为重要。

需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。

最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。

栅极电阻敏感性最强，因此对前级功耗很小的栅极电阻，其体积越小越好，可采用0.25-0.5瓦的小体积电阻为宜。

其电阻一端应直接焊接在管座上;另一端直接通地。

如果因元件尺寸或位置关系，难以做到同一点接地时，亦可就近接在同一根粗的地线上。

我DIY花时间最多的301A电子管前级

我DIY花时间最多的301A电子管前级在这里SHOW一SHOW，不是因为认为自己水平高，想是和喜欢直热古董胆的同志们一起分享DIY的快乐。

在玩这台301A直热前级前，先后做了AX7前级，改过很多次都不满意，后来又做了一台GG三管AU7前级，声音可以，而且想不到性价成本比之高，平衡、频宽、有速度，很自自如地控制后级300B，对比过直热前级后，基本被直热管毒倒，直至执迷难悟。

投入在这台301前级上的米米、时间和精力真是可以用“不惜一切代价”来形容，前几个月又买了一对401A管，这样手上有三对01A（其中，有一对是201A，不配对）。

特别是在DBH兄的指导下和雀仔兄的鼓励下，经过N多次改版，这台前级基本定型成这样，经过每一次改进都有一种超过爽过MM之后愉悦之感，哈哈，不要以为老牛言重。

在301工作点基本确定后，这台301前级花时间多主要是在改电源上，最开始滤波CRC，CLC都试过，在韵味十足声音背后总是有种说不出的乱、杂之感，其实交流声和MKF已经搞得很理想了。

最后参考网上，特别是老外的一些胆稳压电路，试验了好几个版本后，现在最满意是这个小电流版本的稳压电路。

其实就是重点试验稳压精度高、有负反馈的稳压电路，用EL86作调整管，EF86作取样，5651作85V 的基准电压，电路变化最多是取样管的工作电压取的位置和帘栅电压的取法不同罢了。

稳压精度和效果还令人满意，手上两只80管，一只基本不能用了，在机上两只整流管输出的电压相差70V，弱的这只输出270V，另一只好的340V，但随意调换这两稳压管，输出的电压在万用表1000V的档位上是一样的读数。

市电变化5－10V，稳压输出的电压变动不超2V，这点变化可能是主是因为EL86和EF86的灯丝没有稳压电压而变化引起的。

DIY功放最能明显改变机机的声音，除工作点外，就是电源了，一种电源出一种声音，稳压有稳压的声音，各人喜欢了，其它换线、电阻和电容变化当然也有变化。

自制电子管并联调整推挽

自制电子管并联调整推挽(SRPP)电路SRPP(Shunt Regulated Pust-Pull)电路，即并联调整推挽电路是一款线性接近理想，而失真度、动态以及输出阻抗都比一般甲类放大电路更加好的优秀电路。

该电路最早使用在视频领域，所以频率响应非常宽，现在用于音频领域，确有杀鸡用牛刀的感觉。

笔者早在1992年春看到贵体翔先生在《实用电子文摘》上介绍日本的须贺一男用该电路做输入兼推动的混合型胆石机，频响宽达360kHz等指标后．曾立志今后—定要玩—玩该电路。

同年，2月时，再看到何绍和先生在《无线电与电视》上介绍该电路时，再也抑制不住兴奋。

从1993年春到1996年春这三年里不断地摸索，反复六次拆装，才终于做成今天这一款较理想的前级。

说句心理话，要做成一款电子管前级并不难。

因为几十年来，电子管技术的发展已经达到了颠峰，各种电路也非常成熟，关键是如何提高制作的技术，具体地说是如何提高它的倌噪比和降低失真度，而最难的就是提高信噪比。

在附图中，图1和图2分别是一个声道的放大电路和电源的电路图。

图1图2主电路是非常经典的SRPP电路，高低音电路是参照陈锦华先生发表在《音响世界》的路。

VR1是左右声道平衡电位器（VR1a表示一个声道的)．用的是带有中间定位的ALPS 100k Ω×2的B型电位器。

由于本人使用的激光唱机是PhilipsCD931，带有音量调节，信号输出可达2伏，所以在本前级中不设音量控制，只设了输出电平调节VR4。

输入管G1我用的是旧的金脚ECC88，输出管G2常用6DJ8、6N11、有时也用6N2。

不同的管于有不同的声音，内阻越高胆味越浓，我爱用6DJ8听打击乐，用6N11听丝竹音乐，而用6N2听情歌。

事实上该电路适应性强，甚至全部用6N1也有非常好的声音。

由于上述各管的管脚相同，可以相互换插，不同的管子有不同的最佳工作点，但电子管的适应能力很强，屏压从6 0V到500V都能工作。

电子管前级

和田茂氏电子管前置放大器由于电子管(俗称“胆”)在音质、音色上有着优异和独特的特色，另外也因为其电路较简单稳定，制作与调试都比晶体管机更方便，因此电子管在音响方面的应用近十年来又再兴起，特别是在业余土炮发烧圈里更是热度高涨。

电子管的Hi—Fi功放应用电路早在五六十年代就达到设计的高峰了，经过三四十年后，现在常见的应用电路和电子管基本上还没有什么改变，与当时的面貌相差无几，土炮发烧友如能自己选读自修一些有关于电子管理论常识，定能事半功倍。

电子管在音响应用方面，最简单而又最实用的地方莫过于用它作前级信号放大，因为前级无需要复杂和昂贵的输出变压器，这点比用作后级功放简单得多。

同时也由于它需要的工作电源电压高，放大倍数较大，即使放大到几十伏电压也不会因为电源电压限制而造成削波失真，在这方面就算是Hi-End级的晶体管前级也无法提供如此高的输出信号!笔者十年前因购买的CD音源是较早期的16bit机种，出于电子管能给尖利干硬的数码声增添音乐韵味、改善听感，也因电子管前级较易制作及回报率高，多年来也尝试制作过不同线路音效的多款电子管前级，当然也不是指望能研制出什么伟大经典线路，但最少也能享受制作的乐趣。

在电子管前级中，在50年代末推出的Marantz 7的地位可以称得上至高无上，现在玩电子管的发烧友中没有听过Marantz 7的大名者，相信已经没有多少人。

Marantz 7的主线路如图1所示，(本刊在1999年第2期有详细仿制文章。

)电路中，VRl、VR2用作电压放大，VR3接成阴极跟随器作为信号缓冲，VR3的作用相当于用NPN管连接的射随器。

Marantz 7电路最大特色就是整体环路反馈设计，这也是Marantz 7赖以成名的一个主要因素。

但由于Marantz 7输出端是接上一个三级阴——阴型负反馈网络，此网络高频高端阻抗约在20kf~以下，这显然太小了，这种设计无疑对VR3造成相当大负担。

另外，为了防止高频自激，Marantz 7在VRl和VR2之间接上一个22PF电容，构成高频局部负反馈，这种设计也降低高频放大倍数。

5款较常用的电子管前级制作电路图

5款较常用的电子管前级制作电路图第一款介绍为1/2 6DJ8电子管作一级共阴极放大，见图①。

由於是实验关系，只求了解各线路的特性及优缺点，也为求简单易制成功，除此机外，全不设稳压线路，特别是高压，相信在一般聆听环境，区别不会太显著，当然是设稳压电路更好。

零件方面，除交连电容用较佳品种如VitaminQ、Rel Cap、Wima外；电阻除了6DJ8SRPP用东京光音外，其他均用0．5元一只货色；整流管用Mur1100E；电源变压器分别高低压各用一只，每只约10到20元，效果也算好。

另外，以下各比试结论均只以300B单端电子管后级及KEF IS 3／5A为配搭器材，结论当然有其局限性。

本线路简单易制，不失为初学者入门之选，成功率极高，也可尝试校声乐趣，即改变输出电容数值，改变负载电阻数值或加设负反馈等。

交连电容牌子方面，曾以300B后级最后交连至强放电子管的位置作试听，试用了Mitppmfx、RelCappp、Kimber及Vitamin Q，结果是Mit音质细微通透，但却欠了动态；Rel Cap声厚而有力；Kimber音色通透高贵；SpragueVita-rain Q则醇厚顺滑兼备，泛音丰富，而动态也最好，表现最全面。

笔者喜用一些旧的Vitamin0，因不用煲而数值也十分准确。

音效方面，此机背景聆静，音质通透，分析力高，全频表现算平均，力度及控制力一般，但却少了厚度及顺滑音色，声底偏向干及清。

曾试用1．8mA及4．5mA作偏流，高偏流时声音较细致。

笔者未试过加入负反馈，读者可自行尝试，听声选择合乎自己的音色。

要注意反馈电阻要接到栅极而不是阴极，因一级共阴极放大输出波形是反相的，如接人阴极，便会使阴极电位下降，相对地是栅极电位提高了而形成正反馈，这区别於两极共阴极放大电路把反馈电阻接回第一级阴极。

6DJ8一级共阴极放大，输出电容并了多只Wima 电容6SN7 SRPP线路第二款是6SN7SRPP线路，相信不少读者试制过此线路，见图②。

SP—27电子管前级的制作

SP—27电子管前级的制作
莫爱雄
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)002
【摘要】笔者近期制作了一款SP-27电子管前级放大器,其电路原理如附图所示。

该机采用两级放大,闭环放大倍数为10倍。

立体声设计,电源与放大级设计在同一块线路板上,其中主电源和灯丝电压均设计为软启动电路。

为使6N3发挥最靓丽的音色,减少交流噪音干扰,灯丝电压采用直流供电,并且不用6.3V,而是用5.9～6V给5670(6N3)供电,此时音质最佳,同时为延长5670(6N3)的寿命。

【总页数】1页(P46)
【作者】莫爱雄
【作者单位】
【正文语种】中文
【中图分类】TN912
【相关文献】
1.电子管双声道Hi—Fi前级放大器制作（上） [J], 徐松森
2.电子管双声道Hi—Fi前级放大器制作（下） [J], 徐松森
3.电子管中的奇葩--3A5一款极品前级的制作 [J], 方继坤
4.SP-27电子管前级的制作 [J], 莫爱雄
5.伯乐SP-6电子管前级、SP-33 300B单声道后级功放 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

电子管前级如何打造

电子管前级如何打造三款经典电子管前级线路1、改进型SRPP线路第五部前级改进型SRPP线路，胆管可换用6N11、6DJ8、ECC88、6922，线路见图5.这个线路笔者曾在有关文章中介绍过，它主要特点是控制力较好，声底不薄也不厚，过荷量十分充裕，失真极低，比一级或两级共阴极放大更为优越，音效亦比用6N10或6N11作一般的SRPP的线路更佳。

笔者以自己的制品换上英国ECC88、飞利浦的6DJ8时，声音似乎有点甜暖，音乐线条相对不够清晰，声像定位不算得最准，声场也不够真实，但整体效果比6N11佳；而用飞利浦6922时最明显的是低音更为有力，声底中性，分析力则更上一层楼，乐器分隔清楚，音乐韵味似乎更胜英国ECC88.这个前级，音效有如晶体管机般爽朗明快，也不一点胆机的柔顺音质，分析力能透感是它的长处，如听惯了Marantz7或两级6SN7的声音，再听它时会让人有耳目一新的感觉。

2、和田茂氏前级放大器我现在最常用的前级是日本人和田茂在60年代初推出的线路，发烧界取名为和田茂氏前级，该线路为以12AX7两级放在加一级以12AU7作SRPP阴极输出线路，该机外观如附题照片，这部机采用搭棚焊接。

和田茂氏线路的前两级与Marantz7相似，但在最后一级却使用与SRPP相似的SRPP阴极输出跟随电路，这个SRPP与一般的电压放大不同，它无电压增益，只起到减少输出阻抗和扩流作用，使其负载能力远比马兰士7的共屏极接法的跟随器大得多，高频响应及信噪比也比屏极接法好。

和田茂氏线路和Marantz7的电路结构有些相似，显而然之它是改进Marantz7线路而来的，它们的差别在于用V3、V4接成SRPP代替Marantz7中的V3，作用依然是缓冲器。

作为一个缓冲器，12AU7（6N10、ECC82）显然比利12AX7（ECC83、5751）要好些，该线路与常见的SRPP线路相比，无论音质或音效都是稍胜一筹的，因为它把放大功能独立了出来，由ECC83专职负责，再用一个SRPP型跟随电路与后级分开，这比起只用SRPP作放大电路结构是先进一些。

自己动手制作胆前级的一点经验

自己动手制作胆前级的一点经验自己动手制作胆前级的一点经验自己动手制作前级，可选择的电路较多，可按各人的喜好所定，但不管是基本形式的共阴极放大电路还是SRPP电路，所要求的目标只有一个，那就是一定要以“靓声”为宗旨。

根据“简为上”的原则，如果能用最简单的电路来实现，绝不选择复杂的电路设计制作，而且简单的电路相对来讲，在稳定性、可靠性及所花费的金钱方面，都更加迎合业余发烧友的想法。

因为电路中作用的元件少，所调整的部位也少，这样的制作，成功的机会反而比使用复杂的线路设计更高。

点击查看电路图另一个问题就是选择什么牌号的电子管，这是因为不同的型号的电子管在音色方面的还原上，会有不同的表现。

比如常用在胆前级上的12系列小九脚花生管，型号不同，听音的反映也不同。

12AX7在空气感、包围感方面感觉较为中意，但由于该管内阻比较高，在速度感这一环节上就显得慢一些。

6DJ8、6N11、6922在听感上有着极快的反映速度，甚至在计算机中，也能寻找到它的踪迹，但缺少胆味，有亦胆亦石的感觉……在这部胆前级线路中，我选用了国产大八脚电子管6N8P，进口型号叫6SN7，该管历史悠久，音色及速度均可，且经久耐用，是一只久经考验的电子管，外观跟功率放大管EL34差不多，只是比EL34稍矮一些，用大胆做前级，既气派又好声耐用，是我选择6N8P的出发点。

而该胆管价钱又十分低廉，更符合节约发烧的原则。

图一是本人专为6N8P设计的一款前级放大电路，也是一部最简单的高电平放大器，不过不要因为简单就看不起它，待安装完毕调试结束后，管叫你刮目相看。

该线路是一个由大八脚又双三极胆6N8P的一半所组成的“反相放大器”，另一半三极部分工作于另一个声道，从图中可见本机隶必于无负反馈形式，所以声音的反映非常“直观”，速度也很快，没有拖泥带水的现象。

值得一提的是，本机的音量控制部分与传统的接法略有不同，一般的接法如图二。

电位器W用以改变输入信号的大小，因为音量控制电路本身就是一“分压电路”。

自己DIY制作马蹄斯电子管胆前级(附电路图)

自己DIY制作马蹄斯电子管胆前级（附电路图）电子管输入阻抗比较高，安装完后，尽量装箱接地，可以做到静如深海。

最简单也可以用个月饼罐来做即可。

GE 5670效果测试，现在市场价格涨价很利害。

成本高了很多现在1个管子价格高达30元。

材料使用已算高端，不要和那些6N3和普通件的前级比价格，觉得价格贵可以换6N3，都兼容制作无比简单，还免调试，如果没60V的电源，拿个双24或者双33的牛，中间抽头不接就是，一样的.以马蹄斯电路为蓝本制作，电路简洁，采用美国全新原盒GE 5670 2枚。

如果觉得美国全新原盒GE 5670价格高的话，可以自己买6N3代换，价格少了20多元。

估计60多元一套就搞定.电位器是用台湾16形电位器，GE 5670管的高度也比6N3矮很多，装箱也好装机器不用露出机外。

材料配套使用非常好，偶合是全新WIMA和瑞典EVOX 电阻是美国DALE(不喜欢DALE的非标值也可以选718电阻）灯丝电压是LM317稳压成6V。

电子管座也是镀金的. 主电容是拆机BC 1500UF ，虽然是拆机但声音很好，比日系高压电容好不少pcb尺寸是132mmx99mm 体积不大可以方便放在小机器内，胆机不用露出箱体电路放大倍数是10倍，觉得大的话可以减小22K的数值即可.变压器要求60VX1 9VX1 （可带误差）60V电流有100MA-200MA就可以了, 8v要求电流大一点，灯丝耗电大一些.PCB原设计是BD139 后用C5171觉得更暖一点，这里温度很低，不需要散热.全机是免调试，安装无错误就直接开声,电子管输入电阻高，注意装箱和做好屏蔽，使信噪比最高。

材料美国全新原盒GE 56702PCB1瑞典evox 3u34美国DALE阻18LED1台湾电位器1LM317 ON全新1BC1500U-100V原装拆机1BC2200uf`1整流管8稳压管2471电容2WIMA 4741散热X119脚电子管座镀金2220UF 松下3。

LM1875搭棚焊接版，制作过程，简洁高效

LM1875搭棚焊接版，制作过程，简洁高效LM1875 SWP-AMP 所需材料清单开关电源板(均已测试)双DC12V/2A & DC 5V/2A输出3x5铜柱+3mm螺丝+螺母LM1875 套件包LM1875BC 220UF/25VWIMA 0.1UF/100VERO 0.22UF/63VWIMA 2.2UF/160VEVOX RIFA 820P/63VMUSE BP 22UF/50VDALE RN60C 1M/1W台产昆贸金属膜 22K/2W台产昆贸金属膜 1K/2W东京光音无感低温飘 18K/0.5WVISHAY BC 1R/0.6W镀金搭棚架绝缘度日本云母片3mm螺丝+螺母机箱旋钮电源母座电源开关螺丝包、胶料脚垫外围材料ALPS 10K VR+转换板电位器延长杆一套CMC RCA一组+转换板红黑胶料镀金香蕉头LED+200R(或是500R)电组3.65mm耳机座其实照着焊接不是很困难的事，只要多练习几次熟能生巧...搭棚困难的是在制做前的规划 --- 如何走短径、零件安排合理...这跟装搭棚管机都是同理!如果无法在脑海先构置出大约的立体图时，建议舍去美观性取短快捷方式配置较佳!反正机箱盖上就都看不见了...剩下的还是声音来的重要啊!LM1875 主线路图LM1875 搭棚套件的材料如下:先把LM1875的焊脚都整平如后面那颗向上折成约90度角先把LM1875及搭棚架锁在散热片上(这里我们只是要先焊成模块，所以也可以暂时锁在木头上)线路上色环18K的那颗...我换成咖啡色的东京光音无感电阻了，焊在2、4脚位上对照线路图，这支是1K的电阻在2脚上面22K的电阻是焊在第一支脚上及GND端(这里我们把搭棚架的中间脚做共地使用)820P的蓝色PP电容并联焊在22K电阻上的LM1875中间这支是第三脚，是-VCC电源，随意用支粗铜线焊上换个角度看一下再来跟着焊接+VCC~就是LM1875的第5脚啰!换个角度看一下，现在搭棚架上是 -Vcc GND +VCC的排列+ - VCC都要有一个0.1uF的电容并联到地...就是这两颗红Wima 了再焊上+ - VCC电源上的主电容，我是用BC 220uF/25V 蓝铁壳的这款快要完工了~ 查看线路上22uF电容是串在1K电阻至地端(焊法如下图)我这颗用的是MUSE BP无极性电容，所以不用担心正负极焊反的问题好! 转个方向看一下!LM1875的第4脚OUT也用铜线焊好在搭棚架的第5脚上(参考下两图)最后焊上2.2uf 大红色Wima电容在LM1875及搭棚架的第一脚上所以搭棚架上的5个焊点为 IN -VCC GND +VCC OUT一台立体声是要用到2个模块卸下来后从LM1875的背面检查各脚之间有无短路，可以看得很清楚!下图是用2.2uf/160V Wima 做成的模块LM1875套件包焊完模块后，会剩下1R电组x2 、0.22uF电容x2 以及 DALE RN60C 1M电组x2这先放着后面再说明焊在那...电源板、外围套件包、机箱的安装说明:开关电源板为了安全起见我都上电测试过了电源板左侧是市电AC100V~220V输入均可，这边不要用手触碰到会被电击，散热片也都不要去摸喔!右侧则是直流电压输出处...下图可以看见DC输出有 +12V GND -12V , +5V GND市电AC110V的输入在这，后面会说接线方式这理暂时先跳过~在装入机壳内前，我们要先换掉电源板1000uF/25V 的这2颗电容电源板的套件包有附2颗2200uF/25V的电容先换上解焊下来换上2200uF/25V电容~OK好!再来外围的套件包我们先处理裁切延杆所需的长度请注意!延杆两头是不同...我们要的是在铝棒上有双沟槽的这边，我是取长度125mm(=12.5CM)机箱的后板我们也要先钻好所需的RCA 及喇叭香蕉座的孔洞，孔洞直径是12mm香蕉座的距离就请自己拿捏了，大约就是中间的部份均分就对了下图看到CMC RCA 上有片转换板把它如下图先焊好，并且用斜口钳修剪一下适当的长度取出延杆附的固定螺丝前面板VR孔扩开至10mm将延杆的固定螺丝先锁上延杆本身是花柄的，搭配这几箱的旋钮用不着...我是用钳子板断了它(下图)ALPS 10K VR也有附转换板先把它焊上先锁上在延杆套件附的VR固定支架上先假组装一下，转转延杆感受一下...这里需要很好的水平度，VR 旋转起来才会顺畅这片卡档环是用在铝棒的沟槽内...看下2图就会明白!好~把模块、电源板都放入机箱摆好喜欢的位置后，把要钻孔的位置做上记号(我是先用小起子打个凹点)把要钻的孔标示清楚一点，并再次核对孔位是否正确钻孔啦~LM1875下面要垫上云母片绝缘(螺丝上也要上绝缘豆)电源板套件有附4支铜柱要垫高电源板后再锁上底板锁上模块、PCB等的机箱底部...我先将4个胶料脚垫都黏上了，凸起来的螺丝才不会防碍到工作再把VR卸下来...把LM1875套件包中的2颗DALE RN60C 1M电组照下图焊上，并先焊上左右声道的讯号线固定好VR后，可以喷一点润滑剂VR转起来就很顺了配置开关电源线:AC220V的火线(L)我们将它经过电源开关...看图~AC220V的中性线(N)的配置~看下图地线的配置下图配好后把线整理一下把附的电源指示LED灯直接用胶水黏上吧!限流电组200R焊在+5V的PIN上，另一头焊在LED的正极(红色线)GND的PIN脚直接焊上LED的负极(蓝色线)DC 12V的电先不要上LM1875模块，再次检查一下是否香蕉头正极及LM1875都有做好绝缘要先测试电源板了(这时正负12V并没焊上LM1875模块)下图这电源座的保险丝套件没有附，要自己找一颗来用，2A~3A 可以按下电源开关后约需等3秒开关电源才会启动，看到LED灯亮起时用电表量一下12V电源是否正常双12V电源没问题就来开始配线了...看图这里香蕉座的正负极之间焊上1R+0.22uF(参考前面的原理图)10KVR的GND及香蕉座的负极落地点(GND)在电源板的GND31) VR 输出的左右声道(红蓝线)焊在2.2uF WIMA电容输入处(INPUT)2) 两LM1875模块负DC 12V(蓝线)及正DC 12V(红线)连接起来把主电源板的正负DC 12V对应焊上模块块上(参考下三图)最后---LM1875模块的OUT要焊在香蕉做的正极上(参考前面LM1875搭棚模块的PIN脚设定)下2图使已用粗铜线焊上OUT到红色香蕉座上完工....快乐的唱歌了~~~。

我的作品---简单易做的胆前级

我的作品---简单易做的胆前级简单易做的胆前级偶然读到一关于“靓声胆前级的保障”一文。

作者详细介绍了自己DIY 的一台电子管前级。

阅读后冒昧做了总结：作者采取了三条措施来保证“靓声”。

一、输入级采用直热五极管，三级接法，直流点灯丝；二、输出极采用低噪音双三极管，阴极输出；三、前后级采用直耦合，低屏压供电。

整体电路原件少，线路简单。

根据作者的介绍，整机无环路负反馈，有5倍左右的放大量，基本可满足一般纯后级的输入灵敏度要求，其特点是有较高的输入阻抗和较低的输出阻抗，带负载能力较强。

效果不错！由于作者的设计理念与本人的也有点相似，所以就干脆根据自己手头的原件（电阻、电容、电子管等等）。

乘兴制作了这台简单的电子管前级。

并做了如下改变：因为本人实验过，直流灯丝的安静背景的确很好，但是却使得声音比较僵硬，据此，换用了交流灯丝的6J8P做第一级；采用了印刷电路与搭棚结合，走线简洁，制作容易。

对于改善和降低整机背景噪音更为有利。

电路：图中，五极管6J8P接成三极管使用，与两个三极并联的6N3直接耦合，一方面可以降低五极管的放大倍数，提高线路的抗干扰能力，一方面还能简化电路。

作为前级放大，不需要高的增益，要求的是底噪宽频响和较低的失真度。

详见附图：印刷电路板：焊接完成：整机状态：装进茶盘改制的机架：以下视频链接共参考：搭配FU50推晚视频：/v_show/id_XMzg5MDM0NjkzMg==.html? 搭配FU81 单端视频：https:///video.html?spm=a2s0i.db_contents.conte nt.15.654a3caaqvYZw6&uc_param_str=frdnsnpfvecpntnw prdssskt&wm_id=6f26512f5ff54c399a6c3f68ff8a1e14&am p;wm_aid=53d9b087c3634c2a9d79a445a18bcc7b路神文庙2019年3月7日修改。

电子管功放电路图：电子管前级的制作电路图

电子管功放电路图：电子管前级的制作电路图电子管功放电路图：电子管前级的制作电路图用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。

针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。

目前较为出名的电子管前级线路主要有：马兰士7，马缔诗，麦景图C-22，和田茂氏，JADIS，SRPP等，在这里向发烧友介绍笔者经过几个月时间设计与反复调试才最终定案的电子管前级，线路结构是参考马缔诗电子管前级。

本电子管前级放大器的原理图见图：采用两级放大，放大倍数为1 0倍，立体声设计，电源与放大级设计在同一块线路板上，其中主电源和灯丝电压均设计为软启动电路：原理是开机时由0V、1V、2V…、经过一定时间后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

电子管前级的制作电路为了发挥6N3最靓丽的音色、减少交流噪音干扰，灯丝电压采用直流供电，并且不用6.3V，而是用5.9V-6V给5670（6N3）供电音质最好（这是一位胆迷通过实验得出的结论），同时为了保护5670（6N3）的寿命，灯丝供电电路采用了软启动电路（见图）：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。

日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

该电子管前级放大器的工作电压采用60V供电。

而多数发烧友都会迷惑不解：那些著名的电子管前级不是用两三百伏的吗？笔者的设计是按照5670（6N3）电子管的静态曲线而把负载电阻、栅极偏压进行改变后选用60V的，因为典型的电子管电路两三百伏的高电压及低容量的滤波电容是产生噪音的罪魁祸首。

DIY一台6N3胆前级-----LetusDIY.来此地DIY网

DIY一台6N3胆前级-----LetusDIY.来此地DIY网
DIY一台6N3胆前级(图解)
闲来无事，利用手中现有又比较常见的6N3做台前级玩玩，为于便于好装配一改胆管搭棚制作方法，制作了一块PCB板。

使整个焊制过程简化了不少，闲话少说言归正传，先上电路图（图是网上找大傻哥的)
pcb板先用电脑设计好后，再将图打印在热转印纸上，上一张打印出来的PCB图样
开始热转印，转印的工具很简单，就是平时用的电烫斗，找一块比制作线路板稍大的先敷铜板，并将其表面的氧化层用细砂纸处理后洗净凉于，再将打印好的PCB 放在板上用透明胶带固定好，将电烫斗温度调到最高，通电等其自动断电后，将电烫斗放置在要转印的敷铜板上按压3-5分钟，待其冷后慢慢撕下转印纸，撕的过程中发现有没有转印到的地方，重复转印过程即可，先转印焊接面
转印后的效果
接下来是对敷铜板进腐蚀，我用的是三氯化铁，腐蚀完成后，去掉多余的铜板，把敷板上的碳粉去掉，并把安装元件的孔打好
上个DIY的PCB打孔小电钻。

2P29电子管制作的前级放大器

2P29电子管制作的前级放大器小功率直热式五极管2P29系小七脚管，主要用于高频振荡发射电路及小功率放大，将此管接成三极管用于音频前级电压放大电路，线性好、音色靓、透明度高，笔者用此管制作前级。

取得了满意的音效。

一、电路原理本机电路如图所示，采用经典共阴放大阻容隔直耦合输出。

其主要特点是：1.为了避免普通音量电位器传输失真。

本机采用音响型极低噪声V-MOS场效应管作指触音量控制。

相对于键控音量电路又减少了一些元件，并加以屏蔽，使音量控制部分的噪声系数达到ldB以下（V-MOS场效应管噪声系数在0.5dB左右），可与高档真空步进电位器抗衡。

V-MOS场效应管内阻高，属电压控制器件。

在栅极及源极之间接充电电容，由于栅漏电流极小，电容电压在很长一段时间内能基本保持不变，当管子工作于可调电阻区时。

其漏源极电阻将受到栅源极电压即电容的电压所控制，这时管子相当于压控可变电阻，当指触（靠手指电阻导电）开关Sl闭合时，即向电容充电，当指触开关S2闭合时。

即将电容放电。

从而达到以电压控制漏源极电阻的目的。

将其接入音响设备中，即可调节音量的大小。

Sl和S2可用薄银片或薄铜片制作，间距1mm左右。

待调试后确定，音量增减量设置在+2dB左右。

笔者将薄片装在旋钮顶端上。

2.2P29采用三极管接法，以降低内阻。

提高线性。

3.2P29采用自给栅偏压，自给栅偏压较固定栅偏压放音柔和。

4.2P29屏极电阻选材、大小及搭配直接影响前级的噪声、增益、频响及失真度。

电阻的噪。

声分两类。

一种由电阻中自由电子热运动产生，叫做热噪声。

另一种是电阻的过剩噪声。

它与电阻两端的电压有关，其数值比热噪声大得多，电子管屏极负载电阻两端通常均有较高的直流电压，屏极电阻值大压降也大。

产生的过剩噪声就大。

屏极负载电阻最佳取值通常为内阻的3～5倍。

2P29接成三极管后内阻值约为3kΩ左右。

为了保证良好的低频响应，按5倍计算即取15kΩ左右以获得较好的信噪比，并将电阻参照古典唱机频率均衡电路（McIntosh-C22）约l：lO分为两部分，即用标称值1.2kΩ（侧。

动手制作大名鼎鼎的Convergent（cat）SL1Signature电子管胆前级教程...

动手制作大名鼎鼎的Convergent（cat）SL1Signature电子管胆前级教程...前言一家音响厂家，如果只生产一款产品，则能生存多久，实在让人疑问。

事实上，这类情形大多以失败收场，而少数例外者，则必定是该产品有过人质素，能在市场中不断有捧场客支持，例如一、二十年前的英国Linn厂，在创业期的头数年内，就只有一款LF—12带动LP 转盘独力支撑，待公司走上轨道之后，才有喇叭等其它产品面世；此外又如英国的Matisse，创业的头数年也只有Reference一款前级，直至二年多前才有多一款Fantasy前级面世；另一个同类例子，就是美国的Convergent，公司创立的头六年，只生产一款SL—l前级，直至1994年，才有一款后级面世，可惜售价异常高昂，未能在市场上造成气候。

事实上，要生产一件历久不衰的high—end产品已非易事，再要生产多一件有同等声誉的产品，更是谈何容易。

笔者自半年前购入Jadis的JPL后，一直与“自摩”的那部MFA Magus—B交替使用，也渐渐明白两部前级的取向及其不足之处，JPL那华美的音色，是任你把Magus—B怎样“摩”也搞不出来的，不过，大“摩”后的Magus—B，却又在清晰度和分析力方面，把JPL 抛离老远。

也许因为笔者属天秤座关系，比较喜欢中庸之道，故总希望在音色与分析力方面能取得一个平衡。

结果决定把在二手市场上有一定叫价能力的JPL沽掉，改买另一部平均分较高的前级，在左挑右选，兼要考虑价格的情况下，买了在价格方面和JPL相近的Convergent SL—l Signature前级，在接近三个月的聆听后，发现没有选错，SL—l Signature确是在音色、动态、分析力和音场还原力各方面，都有相当好的表现，在平均分上远胜笔者之前用过的多款前级。

由于它已算是成名机种，历来评论其音效的文章也不少，故本文的重点，放在其制作和设计上的得失，使用上的一些细节及其配胆问题方面。

电子管6H30单管胆前级的电子制作

电子管6H30单管胆前级的电子制作资料来源电子下载网下载时间 2010-8-30 19:30:01 本文地址电子管6H30单管胆前级的电子制作6H30这个管子原产地是苏联，6H30属于框架栅式电子管，采用三层云母片根支架作辅助支撑的超强化结构，高度加强抗震性，寿命长达一万小时。

当时应用于战斗机“苏,27”上，在机械结构上进行了高度的强化，同时其电气特性约为两支并联的6DJ8/ECC88，跨导极高，输出电流大，输出阻抗低，超低静音，几乎没有麦克风效应，有点像当年品相极佳的德律风根E182CC电子管，只要很简单的条件就能发挥极大的效能。

只因是苏联军用品，到2000年底方才解禁，为胆机厂家和胆机爱好者所知晓。

美国胆机中鼎鼎大名的ARC在新推出的Audio Research 3中采用了4只6H30，这是相当具有指标意义的，众所周知，这家Hi-End品牌向来以专攻6922/6DJ8真空管为主，从前级到后级，数十年来多是围绕6922/6DJ8所规划设计，如今在其顶级参考系列中转而采用6H30，若非性能优异，合乎其技术指标，恐怕很难入选。

而国内的另一知名品牌,欧博，在其参考级Reference CD2.3高级CD唱盘系统中，RCA输出信号部分也采用了由6H30构建的缓冲电路作为输出。

由以上两例大家可略知6H30性能之优异程度。

当然这只管子的价格也比较高些，不过和动辄千元的古董电子管相比，二百元的价格还是不算很贵，目前国内可以购买到的有Sovtek的普通型号、金脚型号和EH的金脚型号三种，货源比较充足，品质也有实证，是款值得好好挖掘其潜力的管子。

在网上搜索了一下有关6H30的电路，单管放大的电路找到了两款自给偏压、以恒流源做负载的电路;一款意大利发烧友的放大电路，采用的是固定偏压、电感负载的屏极输出电路;DIYZONE里面也有用恒流二极管做负载的试验电路，还找到了一款6H30的单管放大模拟软件，可以显示各种工作点的特性曲线，这样设计电路时就非常方便。
