某型号电缆故障定位系统的原理及应用

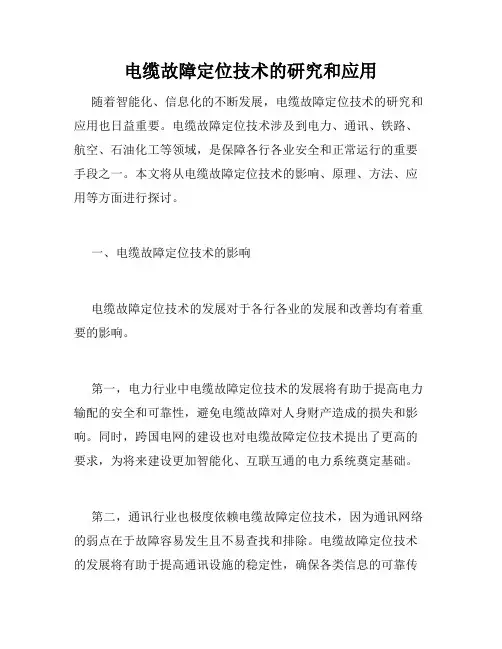

电缆故障定位技术的研究和应用
电缆故障定位技术的研究和应用随着智能化、信息化的不断发展，电缆故障定位技术的研究和应用也日益重要。
电缆故障定位技术涉及到电力、通讯、铁路、航空、石油化工等领域，是保障各行各业安全和正常运行的重要手段之一。
本文将从电缆故障定位技术的影响、原理、方法、应用等方面进行探讨。
一、电缆故障定位技术的影响电缆故障定位技术的发展对于各行各业的发展和改善均有着重要的影响。
第一，电力行业中电缆故障定位技术的发展将有助于提高电力输配的安全和可靠性，避免电缆故障对人身财产造成的损失和影响。
同时，跨国电网的建设也对电缆故障定位技术提出了更高的要求，为将来建设更加智能化、互联互通的电力系统奠定基础。
第二，通讯行业也极度依赖电缆故障定位技术，因为通讯网络的弱点在于故障容易发生且不易查找和排除。
电缆故障定位技术的发展将有助于提高通讯设施的稳定性，确保各类信息的可靠传递。
此外，物联网的发展也对电缆故障定位技术的研究提出更高的要求，大规模的物联网将需要更加智能化和高效的电缆故障定位系统。
第三，铁路系统的安全与高效运行密切相关，电缆故障定位技术也在其中发挥着重要的作用。
铁路系统运行时，信号设备、通讯设备、供电设备等均需要使用电缆进行连接。
电缆故障会造成列车的晚点、停运和事故，影响到万千铁路乘客的生命安全，因此电缆故障定位技术对于铁路系统的安全和高效运行至关重要。
第四，石油化工行业是电缆故障定位技术的主要应用领域之一。
高质量、高有效的电缆故障定位技术，对于确保石化系统安全运行至关重要。
石油化工中多数系统都是通过电缆进行控制和通讯的，一旦电缆出现故障就会导致设备无法正常工作，甚至引发事故。
因此，在石油化工行业中，电缆故障定位技术的应用，将直接关系到石化企业的安全和利益。
二、电缆故障定位技术的原理电缆故障定位技术的原理是基于电缆传输特性研究的。
电缆传输特性是指，电缆在输电、通讯过程中电信号的传输特性，包括电缆本身的电气参数（电阻、电感、电容等）、电缆线路的传输特性、电缆的幅度衰减特性等。
电缆故障定位仪基本原理
电缆故障定位仪基本原理根据故障的探测原理，当电缆故障定位仪处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。
本仪器采用数字存储技术，利用高速A/D 转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU 微处理器处理后，送至LCD 显示控制电路，变为时序点阵信息，于是在LCD 屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D 工作，其采样、存储、处理和显示与前述过程相同。
LCD 显示屏上应有反射回波。
仪器的组成HT-TC 电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。
仪器的工作原理方框图如图6所示。
微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD 显示。
也可根据需要由通讯口与PC 机通讯。
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。
此脉冲经微处理器脉冲发生器 高速A/D 存储器 电 源 输入电路 键盘被测电缆 LCD 液晶显示器 图6 工作原理方框图发射电路转换成高幅值的发射脉冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。
面板控制机构和按键菜单的作用1、控制机构1）触发：供选择触发工作方式用。
按下开关（位置）为闪络法工作方式。
在使用脉冲法测试时，开关置于位置。
2)输出：仪器输出线连接被测电缆的测试端。
3)充电：仪器使用直流蓄电池组，若仪器显示电量不足，插入电源充电指示灯亮即可。
2、按键作用说明1）“开、关”键：控制仪器电源开启/关断。

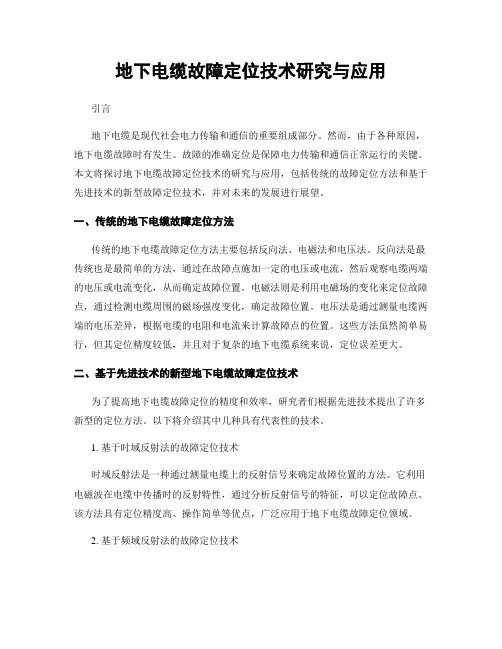

地下电缆故障定位技术研究与应用
地下电缆故障定位技术研究与应用引言地下电缆是现代社会电力传输和通信的重要组成部分。
然而，由于各种原因，地下电缆故障时有发生。
故障的准确定位是保障电力传输和通信正常运行的关键。
本文将探讨地下电缆故障定位技术的研究与应用，包括传统的故障定位方法和基于先进技术的新型故障定位技术，并对未来的发展进行展望。
一、传统的地下电缆故障定位方法传统的地下电缆故障定位方法主要包括反向法、电磁法和电压法。
反向法是最传统也是最简单的方法，通过在故障点施加一定的电压或电流，然后观察电缆两端的电压或电流变化，从而确定故障位置。
电磁法则是利用电磁场的变化来定位故障点，通过检测电缆周围的磁场强度变化，确定故障位置。
电压法是通过测量电缆两端的电压差异，根据电缆的电阻和电流来计算故障点的位置。
这些方法虽然简单易行，但其定位精度较低，并且对于复杂的地下电缆系统来说，定位误差更大。
二、基于先进技术的新型地下电缆故障定位技术为了提高地下电缆故障定位的精度和效率，研究者们根据先进技术提出了许多新型的定位方法。
以下将介绍其中几种具有代表性的技术。
1. 基于时域反射法的故障定位技术时域反射法是一种通过测量电缆上的反射信号来确定故障位置的方法。
它利用电磁波在电缆中传播时的反射特性，通过分析反射信号的特征，可以定位故障点。
该方法具有定位精度高、操作简单等优点，广泛应用于地下电缆故障定位领域。
2. 基于频域反射法的故障定位技术频域反射法是另一种利用电磁波在电缆中传播的反射特性来定位故障点的方法。
不同于时域反射法，频域反射法是通过分析反射信号的频谱信息来确定故障位置。
该方法具有分辨率高、测量范围广等优点，适用于复杂的地下电缆系统。
3. 基于红外热像法的故障定位技术红外热像法是一种利用红外热像仪来测量电缆表面温度分布的方法。
当电缆发生故障时，故障点会产生热量，通过测量电缆表面的温度分布，可以定位故障点。
该方法具有非接触、高精度等优点，可以应用于高压电缆和光缆等不同类型的地下电缆。
电力电缆故障定位的步骤和原理
电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。
要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。
常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。
因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。
故障点查找的步骤是先故障分析再测距，最后精确定位。
1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。
发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。
如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。
2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。
在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。
（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。
电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。
其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。
可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。
特性阻抗为实数，与频率无关。
两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。
10kV电缆故障定位技术与应用
10kV电缆故障定位技术与应用摘要：在配电系统中，电缆敷设于地下，故障后难以查找，电缆故障点定位常常决定了抢修复电的时间。
因此，为保障配电网稳定可靠运行，运维人员需要具备电缆故障定位的基本技能。
本文总结了10kV电缆常见故障类型，归类分析了电缆故障定位的各种技术，并给出实际应用的建议步骤，便于配网运维人员对电缆故障点定位技术的理解和掌握。
关键词：配网；电缆；故障；定位。
一、前言配电网电缆多埋于地下，一旦发生故障，寻找起来十分困难。
电力电缆故障点的迅速、准确定位，能够提高供电可靠性，减少故障修复费用及停电损失。
近年来，电力电缆故障的定位技术有了较大的发展，如出现了故障测距的脉冲电流法、路径探测的脉冲磁场法以及利用磁场与声音信号时间差寻找故障点位置的方法等。
电缆故障定位是一项技术性比较强的工作，电缆故障情况及埋设环境比较复杂、变化多，运维人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，可较为高效地定位电缆故障点。
二、常见故障类型配网电缆的故障类型较多，可按以下3种方式进行分类：1、按故障点位置分类（1）电缆本体故障；（2）电缆附件故障。
2、按故障形式分类（1）接地故障。
指电缆线芯与屏蔽层之间的绝缘被击穿，有电缆单芯或多芯接地。
（2）短路故障。
线芯之间的绝缘被击穿，有电缆两芯或多芯短路，常见于油纸电缆。
（3）断线故障。
电缆单芯或多芯被故障电流烧断或外力破坏，形成完全或不完全断线。
（4）闪络性故障。
这种故障大多数在预防性试验中发生，并多数出现在电缆中间接头或终端。
当所加电压达到某一数值时击穿，电压低至某一值时绝缘又恢复。
（5）综合性故障。
同时具有前述2 种或以上性质的故障3、按故障阻值分类（1）高阻故障。
是指故障阻值大于10kΩ的电缆故障。
高阻故障通常出现在电缆接头位置或者穿管位置，定位比较困难，对仪器要求较高。
其中闪络性故障是高阻故障的特殊情况，通常会在试验过程中形成。
电力电缆故障点精确定位的原理及方法
电力电缆故障点精确定位的原理及方法（一）一、声测法：声测法是电缆故障定点的主要方法，多用于测试高阻、闪络性故障和部分低阻故障。
使用的设备与冲闪法相同，采用声电转换器将很小的震动波转换成电信号进行放大处理，用耳机来侦听，听测出最响点即位故障点位置。
二、声磁同步法：在实际测试中，环境噪声的干扰增加了声测法准确辨别的难度，由于故障点放电时，除了产生放电声外，还会产生高频电磁波向地面传播，通过同时接收声波和电磁波方法来判断当前的声波是否由故障点放电引起，这就是声磁同步法。
它是对声波测试方法的改进，提高抗干扰能力。
定点环境不可避免存在各种连续噪声和脉冲冲击噪声的干扰。
目前单纯的声测法定点仪已经被淘汰，取而代之的是声磁同步法定点仪。
此类仪器通过观察在现场接收电缆被冲击高压击穿时的辐射电磁波和故障点的震动声波同步与否来人为排除现场噪声干扰，利用故障点震动声音的最大点确定精确故障点位置。
尽管此法定点精度不高，一般也能满足要求。
国内大多数厂家生产的定点仪均属此类方法。
少数厂家也在液晶屏幕上显示电磁波与地震波的时间差来精确判断故障点位置，这无疑是一重大改进。
我公司研制生产的DDY-3000数显同步电缆故障定点仪具备了查找电缆路径、声磁同步法和显示声磁时间差法的全部优点，并且将声磁时间差转换为定点探头与电缆故障点的实际距离数，并在液晶屏上直接显示出来。
在液晶屏上利同时显示故障距离、电磁信号大小、声波信号大小、同时具有存储记录功能，在故障点正上方，地震波声音最大（此时的地震波声音大小变化已不重要），读数最小，而且此读数就是故障点距地面的埋设深度。
在故障点正上方，探头无论左右移动还是前后移动，但读数都会变大，尽管地震波声音变化不明显。
也就是说，此功能在现场同时也实现了对电缆路径的精确判断。
所以，DDY-3000数显同步电缆故障定点仪是目前国内同类型产品中功能最全，抗干扰能力最强、定点最准确的电缆故障精确定位仪。
DDY-3000电缆故障定位仪采用本公司所独创的电缆定点新理论。
高压单芯电缆环流故障定位装置
高压单芯电缆环流故障定位装置高压单芯电缆环流故障定位装置是一种用于高压电力系统中定位电缆环流故障的重要设备。
它的作用是帮助电力系统工程师及时准确地定位电缆环流故障，提高电力系统运行的可靠性和稳定性。
在本文中，我将深入探讨高压单芯电缆环流故障定位装置的工作原理、优势以及在电力系统中的应用。
一、工作原理高压单芯电缆环流故障定位装置通过电缆故障时产生的电磁波的特性进行故障定位。
当电缆发生故障时，电流通过故障点时会产生电磁波。
这些电磁波会沿电缆传播，并且在电缆末端和其他接地点反射。
高压单芯电缆环流故障定位装置通过接收电缆末端和其他接地点反射的电磁波，并进行波形分析，来确定故障点的位置。
二、优势高压单芯电缆环流故障定位装置具有如下优势：1. 高定位精度：该装置采用精密的测量技术和高灵敏度的传感器，能够实现对电缆故障点的准确定位，定位精度在米级甚至亚米级。
2. 快速定位速度：相比传统的故障定位方法，高压单芯电缆环流故障定位装置不仅定位精度高，而且定位速度快，能够在短时间内确定故障点的位置，提高故障处理的效率。
3. 非侵入性检测：与其他故障定位方法相比，该装置采用非侵入性检测方式，不需要对电缆进行剥皮或切割，减少了对电缆的破坏性。
4. 易于操作和安装：该装置操作简单，通常只需要输入电缆的信息和测量参数，就可以开始定位故障点。
装置的体积小，重量轻，便于安装和携带。
三、在电力系统中的应用高压单芯电缆环流故障定位装置在电力系统中具有广泛的应用，主要包括以下几个方面：1. 线上监测和故障预警：装置可以实时监测电缆系统的运行状态，一旦发现异常或潜在故障，可以提前发出警报，帮助电力系统工程师及时采取措施，避免故障的发生或扩大。
2. 故障定位和检修指引：装置可以准确定位电缆故障点，并提供相应的检修指引，帮助工程师快速定位和修复故障，缩短停电时间，降低故障对电力系统的影响。
3. 故障分析和统计：装置可以记录和分析电缆的故障数据，包括频率、类型、位置等信息，为电力系统的故障分析和统计提供重要数据支持，为系统改进和优化提供参考依据。
电缆故障定位技术的应用案例
电缆故障定位技术的应用案例在现代社会中，电力供应的稳定性和可靠性对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其故障的及时定位和修复是保障电力系统正常运行的关键环节。
本文将通过几个实际的应用案例，深入探讨电缆故障定位技术的实际应用效果和重要性。
案例一：城市配电网中的电缆故障定位在某繁华的城市商业区，一次突然的停电事件给众多商家和居民带来了极大的不便。
电力维修人员迅速响应，经过初步排查，确定是一段地下配电网电缆出现了故障。
技术人员首先使用了经典的电桥法进行初步定位。
电桥法是基于电缆的电阻特性来计算故障距离的，虽然相对简单，但对于低阻故障有较好的效果。
通过电桥法，大致确定了故障点在距离变电站约 2 公里的范围内。
然而，由于城市地下管网复杂，电缆敷设路径曲折，单纯依靠电桥法无法精确确定故障位置。
于是，技术人员引入了脉冲反射法。
通过向故障电缆发送脉冲信号，并接收反射回来的信号，根据信号的时间和传播速度，精确计算出故障点的距离。
经过多次测量和分析，最终将故障点锁定在一个狭小的地下管廊内。
在找到故障点附近区域后，技术人员使用了音频感应法进行最后的精确定位。
这种方法通过在电缆一端施加特定频率的音频信号，然后使用感应接收器在地面上探测信号的强度，当信号强度达到最大值时，下方即为故障点。
经过一番努力，终于找到了故障点，原来是电缆由于长期受到地下水的侵蚀，导致绝缘层破损，引发短路故障。
维修人员迅速对故障电缆进行修复，及时恢复了供电，将停电对城市商业和居民生活的影响降到了最低。
案例二：工业厂区的电缆故障定位在一家大型工业厂区，一条为重要生产设备供电的电缆发生故障，导致整个生产线停止运行。
由于生产任务紧迫，需要尽快恢复供电。
技术人员到达现场后，首先对电缆进行了绝缘电阻测试，发现电阻值极低，判断为短路故障。
然后，他们使用了时域反射法（TDR）进行定位。
TDR 类似于脉冲反射法，但能够提供更详细的故障特征信息。
配电线路故障精确定位系统的应用
配电线路故障精确定位系统的应用摘要：随着道路、城市化的建设，乡村振兴工程的快速推动，其配电网所面临的环境会更加复杂，常有外力破坏现象出现。
快速排查配电线路故障已经成为一件难题，应用故障精准定位系统可以有效排查故障，提升排查故障的准确率以及效率。
本文浅析配电线路故障定位系统概述以及配电线路故障精确定位系统的应用。
关键词：配电线路；故障定位；系统应用前言：在经济科技进步以及居民生活质量提升的背景下，大众需要更加注重供电的可靠性以及安全性，由于传输距离相对较远，容易受地理以及环境因素的约束，甚至会增加供电压力以及线路发生故障的概率。
线路距离相对较长且分支多，导致故障检测以及排查工作难度直线上升，增加资金投入。
一、配电线路故障定位系统（一）系统构成该系统就是为了快速且准确在线检测接地故障以及短路故障、线路负荷等现象，将采集到的特征信息发送在系统主站中。
而系统软件进行数据分析、警告短信、显示警告、统计故障等，主要引导工作人员快速寻找到故障位置，提升工作效率、缓解工作人员工作强度，有效提升配电线路故障检测的自动化以及现代化水准。
缩短停电检修时间以及减少停电之后带来的损失。
该系统由：故障指示灯、监控主站、数据转发站、通信系统组建而成，将通信系统分成故障指示器到数据转发站之间的短距离无线通信以及数据转发展到监控主站的无线公网通信。
等需要判断接地故障的时候，考虑安装外施信号发生设备，主要应用于发生接地故障的时候，使系统产生一个用于故障点探测的提示。
故障指示灯就是在线路发生故障的时候，指示灯在现场翻牌并且闪烁，将故障信息经过短距离无线通信的方式发送到附近的数据转发站中。
故障指示器检测到短路瞬间电流会直线增加，线路停电，而指示器就会发出故障警告[1]。
还有在线路上无论哪个点发生单相接地故障的时候，安装在线路上的外施信号发生设备会对故障相施加特定的信号，此时故障指示器检测到特殊信号以后，可以快速给出翻牌以及闪烁灯指示，向数据转发展发出警告信息。
电缆故障定位原理与新技术
波反射法
脉冲波在电缆中以一定速度传播，在电缆击穿点或电缆端
部反射，波反射法根据脉冲的时间差定位，适用范围广， 可以定位未知电缆长度及断线故障。
CI - Cable Identifier, (c) SebaKMT 2007, all rights reserved
27
脉冲反射原理
传播时间和距离
2
6-35kV交联聚乙烯XLPE绝缘电力电缆
CI - Cable Identifier, (c) SebaKMT 2007, all rights reserved
3
油浸纸绝缘电力电缆局部放电的原因汇总
由于负荷过载热效应或电缆纸浸渍生产 质量不良导致的局部电缆绝缘层干涸 由于铅护层腐蚀引起的绝缘 层进水
30
脉冲电流法 ,国产技术
Surge Unit or DC Test Set
= G
脉冲电流法
Faulty Cable
技术特点
- 电压需要一直升压, 直到故障点击穿或高压 脉冲发生器发出高压脉冲 - 只能被动测量行波,波形依赖行波频率,有时 清楚,有时很难辨认 -通过耦合线圈得到波形,准确性降低
16
低阻接地故障的仪器选择
• 选择：脉冲反射仪或电桥法 • 脉冲反射仪，应用低压脉冲法，即低压脉冲法雷达原理， 适用于0-1k欧姆故障绝缘电阻 • 低压电桥法，应用惠斯通电桥原理，低压直流电源为电桥 电源，适用于0-10k欧姆故障绝缘电阻,如QF1A电桥
CI - Cable Identifier, (c) SebaKMT 2007, all rights reserved
CI - Cable Identifier, (c) SebaKMT 2007, all rights reserved
电缆故障自动定位系统的设计方案与实现
电缆故障自动定位系统的设计与实现随着现代电信事业的发展，常常由于自然灾害或人为因素发生电缆中断事帮[1]。
传统的电缆监测设备[2-3]存在测量速度慢、信号处理手段落后、报警方式单一、有虚报漏报现象、用户接口不友好、使用不便、不能对机房环境进行监测、不能输出故障地图等严重弊端，因此急需一种新型的适用电缆维护需要的电缆故障自动定位系统，以提高电缆维护的自动化水平。
1系统硬件电路设计及工作原理1.1系统组成系统组成框图如图1所示，由放置于各支局的电缆监控装置和放置于省或市局监控中心的计算机组成两级结构，并通过调制解调器和电话网将它们联接起来，进行报警信息的数据通信。
监控中心计算机通过调制解调器和电话网络接收报警数据，完成故障电缆的电子地图定位、打印、报警和数据存档等工作。
电缆监控装置以嵌入式处理器芯片Atmega138[4]为系统的控制核心，采用交流在线切换供电方式，完成实时监测、电话语音处理、人机交互和数据通讯等工作，并且还可以通过电话机进行参数查询与修改。
1.2监控装置组成电缆监控装置结构如图2所示，可分为三个部分，下面分别进行介绍。
1.2.1实时监测模块由于电缆所处环境复杂恶劣，每条电缆采用压敏保护元件、阻容滤波电路、二极管保护电路、TLP521-4光电隔离电路和继电器切换电路等，将电缆状态送入Atmega128的ADC中，来完整地记录线路的状态渐变情况。
采用NE555电容测量电路、LM331电阻测量电路、标准电阻电容继电器切换电路和6N137光电隔离电路等，自动实现电缆故障点长度的测量。
采用环境监测模块完成机房的温度、烟雾、湿度等的监测。
1.2.2电话语音处理模块电话语音处理模块包括HT9200A电话拨号电路、HT9170收号电路、LM567信号音识别电路、振铃电路、ISD25120语音录放电路等，实现电缆故障验证和语音报警、远程参数修改和信息查询等功能。
1.2.3人机交互和数据通讯模块人机交互模块采用Atmega16作为CPU，配以24键键盘和8位LED显示器，通过串行口同Atmega128通讯。
10kV配电线路故障定位系统的分析与应用
10kV配电线路故障定位系统的分析与应用摘要:随着电网安全运行的要求逐渐增高,衡量电网运行的最重要核心指标是供电的可靠性。
我国城乡配网大都是采用单辐射树状方式,尤其是郊区架空线路主要以10kV馈电线路为主,由于线路供电半径较长、分支线路多,线路走廊条件差,在恶劣天气时接地和短路故障时有发生,严重影响了电网供电的安全和可靠性。
因此,本文主要就10kV 配电线路故障定位系统的原理进行了分析,并对线路故障定位实际应用做了阐述。
关键词:10kV配电网线路故障定位系统1 引言近年来,我国城乡的配电网络主要以lOkV配电网络为主,其他发达地区配电线路采用“手拉手”的供电方式,但目前绝大部分配电网络还是采取单辐射树状方式供电,供电可靠性比较差。
由于城乡的配电网络负责供电的区域广、地形复杂、负荷分散,造成10kV线路错综复杂,供电半径过长,线路分支较多,每条馈线上装设负荷开关,将馈线分成不同的供电区段,造成运行方式复杂。
由于采用单电源供电,当复杂的配电网络某一处发生故障,将造成变电站馈线保护动作,开关跳闸,中断供电。
供电部门在收到线路故障的停电信息之后,需要尽快查找故障地点,消除故障,恢复送电。
目前,查找故障点的方法均采用人工巡视方法,依靠操作人员沿线路巡视查找故障点,当故障发生在庄稼生长期、大风、雷雨、大雪等恶劣的天气或者线路处于林区、山沟、河流等地形复杂地区以及故障发生在夜间的时候,将给巡视人员查找故障造成巨大的困难,往往查找到故障点要花费很长的时间,而故障却很容易处理。
这种查找故障的方法不但消耗了大量的人力、物力,更会造成线路停电时间过长,给用户带来一定的损失。
为了向用户提供连续可靠的电能,故障点的及时发现和快速消除故障、尽快恢复供电就显得非常重要。
2 配电线路故障定位系统10kV配电网中性点不接地,属于小电流接地系统。
配电网在实际运行过程中,通常会发生接地和相间短路故障,一般接地故障的发生较多,尤其是在雷雨、大风等恶劣自然天气情况下,发生单相接地故障的几率比较频繁。
电缆故障定位仪工作原理
电缆故障定位仪工作原理
电缆故障定位仪是一种用于检测电缆故障位置的仪器。
它的工作原理是基于电缆故障产生的电磁场信号的检测和分析。
一般来说，电缆故障定位仪由发射器和接收器两部分组成。
在使用前，发射器会将一定频率的电信号通过电缆输送到故障点，这些电信号会在故障点处产生电磁场信号。
接收器会接收这些电磁场信号，并通过信号处理和分析，确定故障点的位置。
具体来说，电缆故障定位仪的工作原理包括以下几个步骤：
1. 发射信号：发射器会将一定频率的电信号通过电缆输送到故障点。
这些电信号会在故障点处产生电磁场信号。
2. 接收信号：接收器会接收电磁场信号，并将其转换为电信号。
3. 信号处理：接收器会对接收到的电信号进行处理，包括放大、滤波、数字化等操作。
4. 信号分析：通过对处理后的信号进行分析，可以确定故障点的位置。
一般来说，故障点会表现出一些特殊的信号特征，如反射信号、衰减信号等。
5. 显示结果：最后，电缆故障定位仪会将故障点的位置显示在仪器屏幕上，供用户参考。
需要注意的是，电缆故障定位仪的工作原理是基于电磁场信号的检测和分析，因此在使用时需要注意环境干扰的影响，以保证测量结果的准确性。
同时，不同类型的电缆故障定位仪有不同的工作原理和适用范围，用户在选择和使用时需要根据实际情况进行选择。
故障定位系统在配网故障处理中的应用
故障定位系统在配网故障处理中的应用周科峰黄海The application of fault location system for Fault treatment in distribution networkZhou Ke-feng Huang Hai摘要：配电线路跳闸或单相接地的故障较多，如何迅速查找、隔离故障点，缩小停电范围和缩短停电时间，成为当前配网人员面临的主要问题。
本文以典型的配电线路故障处理案例，介绍了目前故障定位系统在配网故障处理中的应用，总结了配网故障处理的一般流程，提出了一些改进性建议。
关键词：配网故障处理故障定位系统Abstract：There are many tripping and single-grounding faults in distribution network，so how to find、isolate the fault quickly、reduce the power failure range and shorten the time of power failure，becomes the main problem for us.This paper introduces the application of fault location system for distribution fault treatment，summarizes the process of distribution fault treatment，and puts forward some improved suggestions.Key words：distribution network；fault treatment；fault location system1 概述配电线路路径较长，用户较多，受气候因素、外力破坏、用户设备优劣等各种因素影响较大，引起线路跳闸或单相接地的故障较多。
