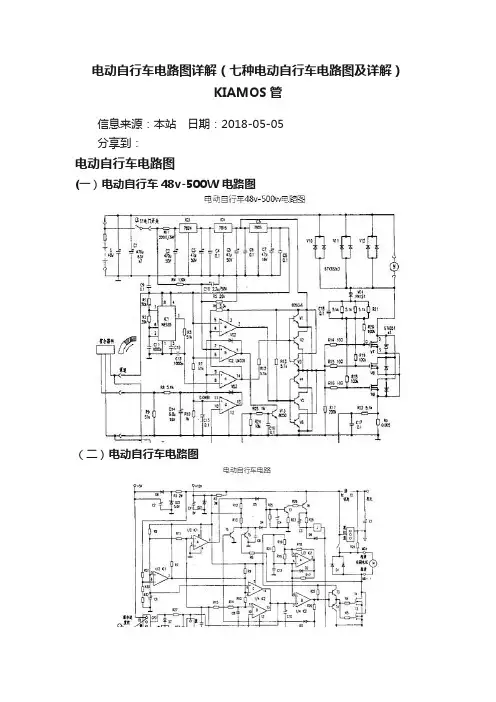

电动自行车电路图详解（七种电动自行车电路图及详解）KIAMOS管信息来源：本站日期：2018-05-05分享到：电动自行车电路图(一）电动自行车48v-500W电路图（二）电动自行车电路图（三）电动自行车电路图（四）中功率zys电动自行车电路图（五）电动车无刷控制器电路图（六）电动三轮车线路图电路图识读的要领及应注意的问题识读电动自行车电路图是分析电路工作原理和判断故障大概部位的基础，如果不从电路原理上掌握其连线规律，则阅读和诊断电路故障就会比较困难，因此，识读电动自行车电路图的要领和技巧对初学者有较大的指导意义。
1. 识读电动自行车电路图应注意的问题( 1) 认真读几遍图注在阅读电路图时，必须认真阅读图注。
这样可以大致了解电路的组成及特点。
( 2) 先易后难有些电动自行车电路图的某些局部电路，或局部电路中的某些部分可能比较复杂，一时难以读懂，可以暂时放一放，待其他局部电路看懂后，再结合与该电路有关的信息，进一步识读这部分电路。
( 3) 熟悉电动自行车电路图形符号电动自行车电路图是利用电路图形符号来表示其构成和工作原理的。
因此，必须熟悉电路图形符号的含义，才能看懂电路图。
( 4) 了解电气装置在电路图中的布置在电气系统中，有大量电气装置是机电合一的，如各种继电器，这些电器装置在电路图上表示时，为做到使画面既简单，又便于识图，大多采用“集中表示法”或“分开表示法”来反映电路的连接情况。
( 5) 了解开关、继电器的初始状态在电路图中，各种开关、继电器都是按初始位置画出的，如按钮未按下，开关未接通，继电器线圈未通电，其触点未闭合(常开触点)或未打开(常闭触点)，这种状态称为原始状态。
但看图时，不能完全按原始状态分析，否则很难理解电路所表达的工作原理。
因为大多数用电设备都是通过开关、按钮、继电器触点的变化而改变回路的，进而实现不同的电路功能。
( 6) 掌握回路原则一个具有某种功能的电动自行车电路都是由电源正极通过安全装置(熔断器或易熔线)、控制装置（开关或继电器触点)、用电设备及相应的线路组成。
四轮电动车电气系统教程
接触器() 家系圖
5P
522 522A 522B
532 532A 532B
5P
512 L
512A L
512B L
A
581R B
581M
A
581C B
581D B
581E B
581K B
581R B 581C B 581D B 581E B 581K B
581M
A
581A B
A
581B B
A
581M B
6 开关
7
输入信号
8
触点
9
5V供应电源
10
11 +12V 1.0
12 1()
13 不使用 14 输入 15 12V电源 16 不使用 17 18 19 不使用 20 触点 21 2 22 / 23 / 24 空栏
1 2 3 4 触点 5 +5V 供应电源 6 () () 7 不使用 8 9 10 不使用 11 通迅连接 12 通迅连接输送 13 不使用 14 不使用
险丝开关.充电器 ，温度传感器.
╋ ╋ ╋
━
━
━
━
━
╋ ╋ ╋
作動
充电器 连接220V电源,自动100%充电. 充电中 控制器的电路电源供应掐断，使车
辆不允许动. 3) 电瓶充电器是温度传感器测量电瓶温度.
48V
槪要
是指 充电状态显示器, , 构成.
充电状态显 示器
375A
槪要 是给 准备供应电源.
544A
A
544B
581H B
581J B
581R B
A
581T B
A
A
电动自行车的电系统讲义
第一章电动自行车的电系统电动自行车是在自行车的基础上发展而来的，它保留了自行车原有的人力驱动系统，增加了由电池供电、直流电机驱动的电系统。
电动自行车的电系统可用下面的框图表示：图1-1 电动车电系统框图通常把电机、控制器、电池和充电器称为电动自行车的四大件。
以下对电系统中的各个部分做一概要的介绍。
一、调速转把调速转把实际上是个可调节的电压输出器，它由控制器供电，再输出一个电压给控制器作为控制电机转速的信号。
手把在初始位置时，有一个最低输出电压(约1V)，控制器禁止输出。
随转动角度的增加，输出电压也增加，到了某一值后(1.5V左右)，控制器就指挥电机启动和调速了。
能做可调电压输出器的器件或装置很多，比如可变电阻等。
但可变电阻是接触式的，有磨损快或耗能大的缺点；而其它装置或是过于复杂，或不易做成转把式结构。
因此用的最多的是线性霍耳集成电路，它是利用霍耳效应做成的器件。
霍耳效应可用图1-2来说明：一块长方形半导体材料，沿长度L方向流过电流I H，垂直放入磁场B中，运动的电荷受到磁力作用，会在材料的两侧边堆积，形成电压E，叫霍耳电压。
电流I H越大，或是磁感应强度越大，霍耳电压E越大。
实际上，E只有微伏或毫伏级，要放大以后才能使用。
将半导体材料与放大器集成在一起，就构成了霍耳集成器件，简称霍耳。
图1-2 霍耳效应原理图图1-3霍耳集成元件外观和内部电路框图转动调速转把的过程，就是将磁钢移向霍耳的过程，其内部半导体材料上产生的霍耳电压经放大器放大后输出为U 0。
磁钢靠霍耳越近，霍耳电压越高，放大器输出电压也越大（线性放大器），直至达到饱和状态（U 0不再增加）。
调速转把的内部结构如图1-3。
顺便指出，磁钢移向霍耳的时候，磁极极性要符合规定，否则元件不能工作。
图中，1为小磁柱，2为霍耳器件，3为手柄芯，4为手柄转套。
图1-4调速转把U 0的最大值与磁柱的磁感应强度和供电电压有关。
常用调速转把在5伏供电时, U 0的范围在1.1 -4.2伏之间。
四轮电动老年代步车工作原理及线路
四轮电动老年代步车工作原理及线路四轮电动老年代步车是一种专门为老年人设计的交通工具，提供移动和便利性，并能缓解老年人在行动方面的困难和疲劳。
它采用电动驱动技术，具有环保、低噪音、低骑行阻力和低维护成本的特点。
接下来将介绍四轮电动老年代步车的工作原理和电路。
一、工作原理四轮电动老年代步车采用电动机驱动轮胎运动，需要使用电池组供电。
车辆使用手柄控制板来控制车速、刹车、加速、倒车和转向，以满足用户不同需求。
车辆通常具有行车灯、车后反光镜、安全带等附件，以保证用户的安全。
以下是四轮电动老年代步车的工作原理：1. 电池组供电四轮电动老年代步车使用电池组作为能源，通常采用铅酸蓄电池或锂离子电池。
电池组的电压一般为24V或48V，功率在200W到800W之间。
充电器将电能转化为化学能存储在电池中，电机再将电能转化为机械能驱动车辆。
2. 电动机驱动四轮电动老年代步车使用直流电动机驱动车辆，电动机根据使用者的需求而变速，实现不同速度的行驶。
汽车的加速和制动控制通过脚踏板来实现，而电动车的加速和制动则通过手柄控制板来实现。
3. 控制装置四轮电动老年代步车通常安装手柄控制板，以便用户控制加速、刹车和转向操作。
手柄控制板连接电机，通过将电流传送到电机上轮，实现不同的动力输出。
二、电路设计四轮电动老年代步车的电路设计是一个重要的组成部分，它涉及到整个车辆的安全性和效率。
电路设计应包括电源、控制和驱动电路三个部分。
1. 电源四轮电动老年代步车使用电池组作为能源，需要一个充电器来为电池充电。
充电器应适配电池组的电压和容量，同时具有过充保护和短路保护功能。
2. 控制四轮电动老年代步车通常使用电子控制器来控制电机的转速和扭矩，从而实现车辆的加速和制动。
控制器也可以实现反向和恒速控制。
控制器应具有足够的稳定性和可靠性，以保证行驶安全。
3. 驱动四轮电动老年代步车电机驱动电路是一个简单的电动车设计的关键部分。
电机驱动电路应该包括电机、开关和控制器。
四轮轮式驱动电动汽车电气系统设计
作者简介：张莉（１９８３－），女，青岛莱西市，硕士研究生，讲师，研究方向：载运工具运用工程。
文章编号：１００７－７５７Ｘ（２０１９）０３－０１１７－０３四轮轮式驱动电动汽车电气系统设计张莉（烟台汽车工程职业学院车辆运用工程系，烟台２６４０００）摘 要：在行驶过程中电动汽车需协调控制四个轮毂电机，行驶工况受到电机输出功率的影响较大。
在对电动汽车的驱动电机及其动力学分析的基础上，完成了车辆行驶动力学方程的构建。
据此获取主电路的负载电流及电压同电机功率、转速、车速间的匹配关系，并完成系统动力回路中关键元器件的电气参数的计算。
在此基础上完成了四轮轮式驱动电动汽车的电气系统的设计。
关键词：四轮驱动；纯电动汽车车；电气系统中图分类号：Ｕ４６９．７２ 文献标志码：ＡＤｅｓｉｇｎ ｏｆ Ｅｌｅｃｔｒｉｃ Ｓｙｓｔｅｍ ｆｏｒ Ｆｏｕｒ－ｗｈｅｅｌ Ｄｒｉｖｉｎｇ Ｅｌｅｃｔｒｉｃ ＶｅｈｉｃｌｅｓＺＨＡＮＧ Ｌｉ（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｖｅｈｉｃｌｅ Ａｐｐｌｉｃａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙａｎｔａｉ Ａｕｔｏｍｏｂｉｌｅ Ｅｎｇｉｎｅｅｒｉｎｇ Ｐｒｏｆｅｓｓｉｏｎａｌ Ｃｏｌｌｅｇｅ，Ｙａｎｔａｉ ２６４０００）Ａｂｓｔｒａｃｔ：Ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅｓ ｎｅｅｄ ｔｏ ｃｏｏｒｄｉｎａｔｅ ｔｈｅ ｃｏｎｔｒｏｌ ｏｆ ｆｏｕｒ ｈｕｂ ｍｏｔｏｒｓ ｉｎ ｔｈｅ ｃｏｕｒｓｅ ｏｆ ｄｒｉｖｉｎｇ，ａｎｄ ｔｈｅ ｄｒｉｖｉｎｇ ｃｏｎｄｉｔｉｏｎｓａｒｅ ｇｒｅａｔｌｙ ａｆｆｅｃｔｅｄ ｂｙ ｔｈｅ ｏｕｔｐｕｔ ｐｏｗｅｒｓ ｏｆ ｔｈｅ ｍｏｔｏｒｓ．Ｂａｓｅｄ ｏｎ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｄｒｉｖｉｎｇ ｍｏｔｏｒｓ ａｎｄ ｄｙｎａｍｉｃｓ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃ ｖｅ－ｈｉｃｌｅ，ｔｈｅ ｖｅｈｉｃｌｅ ｄｒｉｖｉｎｇ ｄｙｎａｍｉｃａｌ ｅｑｕａｔｉｏｎ ｉｓ ｃｏｎｓｔｒｕｃｔｅｄ，ａｎｄ ｔｈｅ ｌｏａｄ ｃｕｒｒｅｎｔ ａｎｄ ｖｏｌｔａｇｅ ｏｆ ｔｈｅ ｍａｉｎ ｃｉｒｃｕｉｔ ａｒｅ ｏｂｔａｉｎｅｄ．Ｔｈｅ ｍａｔｃｈｉｎｇ ｒｅｌａｔｉｏｎｓｈｉｐ ｗｉｔｈ ｔｈｅ ｍｏｔｏｒ ｐｏｗｅｒ，ｓｐｅｅｄ ａｎｄ ｖｅｈｉｃｌｅ ｓｐｅｅｄ，ａｎｄ ｔｈｅ ｃａｌｃｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｐａｒａｍｅｔｅｒｓ ｏｆ ｔｈｅｋｅｙ ｃｏｍｐｏｎｅｎｔｓ ｉｎ ｔｈｅ ｐｏｗｅｒ ｃｉｒｃｕｉｔ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ａｒｅ ｃｏｍｐｌｅｔｅｄ．Ｏｎ ｔｈｉｓ ｂａｓｉｓ，ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｓｙｓｔｅｍ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｆｏｕｒ－ｗｈｅｅｌｄｒｉｖｉｎｇ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ ｉｓ ｃｏｍｐｌｅｔｅｄ．Ｋｅｙ ｗｏｒｄｓ：Ｆｏｕｒ－ｗｈｅｅｌ ｄｒｉｖｉｎｇ；Ｐｕｒｅ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅｓ；Ｅｌｅｃｔｒｉｃａｌ ｓｙｓｔｅｍ０ 引言四轮轮式驱动电动汽车具备整车结构简单，传动高效等优势，且各车轮差速转向通过微机实时控制即可实现，因此在电动汽车发展中已成为重要的研究方向，其中安全可靠的电气系统设计至关重要，电动汽车的能源供给与传输需由电气系统负责完成，电气系统是实现电动汽车安全稳定行驶的前提，在电气系统中，动力回路的主要特点便是高电压大电流，正常工作时动力回路的电流可至数十（甚至上百）安培，其瞬间放电的电流甚至会成倍增加，而整车控制系统回路等要求电源具有高稳定性，因此在对整车电气系统进行设计和规划时，需满足电动车辆的驱动要求，并且能够保障车辆及车内人员在运行过程中的安全［１］。
72伏电瓶四轮车控制器的线说明
72伏电瓶四轮车控制器的线说明
电动车控制器接线图详解：
1、电动车保险关掉，拿掉旧的控制器
车子钥匙有保险的话，先把保险关了，找到控制器几个接线头，记住各接头相应的位置，最好是用笔记一下！然后将旧控制器拆下。
2、先接电源线、电门锁线、电机线四组线
将控制器的电机主线（红、黄、绿或者是红、橙、蓝）三根线，接到刚才拆下来的车上的主线上面去。
将控制器上面由5跟线（红、黑、黄、蓝、绿）组成的接头接到车上相对应的有5根线组成的接头上面去，这是电机副线！
3、转把线、接刹车断电线
转把线的接头：将控制器上面一个由3跟线组成的接头，接到车上相对应的接头上面。
接转把线，一般按颜色接就可能了。
此时有一个白色的线（颜色不一定）和一根黑色的粗线和红色的粗线，你先把那个单一的白色细线（颜色不一定），接到和车上相对应的接头上面去，这是电刹线，也即是电子刹车线。
4、最后剩下的两根线就好说了，找相对应的接头接好就行了！将学习线对插再打开电门锁，这时会进入自学习，当转动正常后，如发现电机运行方向相反就调一下调速转把，就能改变电机运行方向，然后拨开学习线即可。
注意：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到
3根转把线，拆掉刹把可以找到2根刹车线。
拆开电瓶可以看到“+”电源正极“-”电源负极。
总的来说按大件找，按大件安装。
拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。
拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。
打开保险开关试车，试车完毕后，把控制器固定好，注意一定要防水、防震，这是最关键的。
