电动汽车加速踏板控制策略

合集下载

纯电动汽车加速踏板信号自诊断及失效保护策略

纯电动汽车加速踏板信号自诊断及失效保护策略

纯电动汽车加速踏板信号自诊断及失效保护策略发表时间:2019-01-07T11:15:52.670Z 来源:《基层建设》2018年第34期作者:童琪凯陶冉邵善敏卞锦[导读] 摘要:随着社会经济持续发展,纯电动汽车需求量大幅度增加的同时运行安全性、稳定性等方面已被提出更高层次要求。

安徽江淮汽车集团股份有限公司安徽省合肥市 433000摘要:随着社会经济持续发展,纯电动汽车需求量大幅度增加的同时运行安全性、稳定性等方面已被提出更高层次要求。

加速踏板是汽车行业高安全等级的零部件,但因机械特性、行程等影响,纯电动汽车加速踏板有待优化,提出有效的策略,顺利实现信号自诊断与失效保护,确保加速踏板高效云状,提升纯电动汽车综合运行能力与效益。

关键词:纯电动汽车加速踏板信号自诊断失效保护策略纯电动汽车加速踏板对驱动电机的扭矩输出起到决定性作用,其功能性故障问题会对车辆、人身等安全造成直接影响,必须有效防控纯电动汽车运行中加速踏板故障,而这需要综合把握加速踏板性质、特征、工作原理等,通过多样化路径探索可行性较高的措施,在自动化诊断加速踏板信号中实现失效保护,确保加速踏板传输的信号更加精准、完整,在防控故障的基础上提升加速踏板综合性能以及纯电动汽车安全性、可靠性与经济性。

一、纯电动汽车加速踏板高压动力电池等有效作用到纯电动汽车中,其中的加速踏板实际上属于模拟量信号输出的一类传感器,纯电动汽车行驶中,会输出和踏板行程紧密相连的一系列模拟量信号,而整车控制器会接收到驾驶人员扭矩需求意图。

在此过程中,纯电动汽车加速踏板信号会被整车控制器进行合理化处理,以CAN通讯形式控制驱动电机,使其顺利实现扭矩输出。

同时,当下,我国传统燃油高端汽车都具备踏板部件自学习功能,但新能源电动车却很少利用电动汽车诊断仪实现踏板部件这一功能,急需要在理论把握、技术应用、开发探究等过程中提出合理化的纯电动汽车踏板自诊断与失效保护策略,推进新能源电动车领域高速发展。

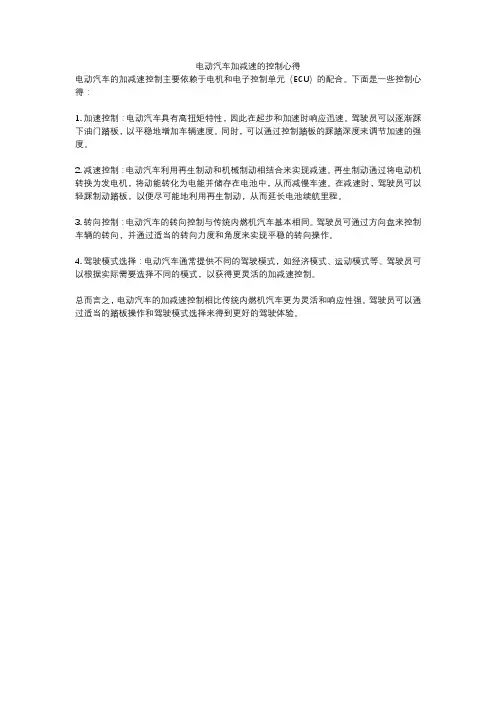

电动汽车加减速的控制心得

电动汽车加减速的控制心得

电动汽车加减速的控制心得
电动汽车的加减速控制主要依赖于电机和电子控制单元(ECU)的配合。

下面是一些控制心得:
1. 加速控制:电动汽车具有高扭矩特性,因此在起步和加速时响应迅速。

驾驶员可以逐渐踩下油门踏板,以平稳地增加车辆速度。

同时,可以通过控制踏板的踩踏深度来调节加速的强度。

2. 减速控制:电动汽车利用再生制动和机械制动相结合来实现减速。

再生制动通过将电动机转换为发电机,将动能转化为电能并储存在电池中,从而减慢车速。

在减速时,驾驶员可以轻踩制动踏板,以便尽可能地利用再生制动,从而延长电池续航里程。

3. 转向控制:电动汽车的转向控制与传统内燃机汽车基本相同。

驾驶员可通过方向盘来控制车辆的转向,并通过适当的转向力度和角度来实现平稳的转向操作。

4. 驾驶模式选择:电动汽车通常提供不同的驾驶模式,如经济模式、运动模式等。

驾驶员可以根据实际需要选择不同的模式,以获得更灵活的加减速控制。

总而言之,电动汽车的加减速控制相比传统内燃机汽车更为灵活和响应性强。

驾驶员可以通过适当的踏板操作和驾驶模式选择来得到更好的驾驶体验。

电动汽车加速踏板控制策略

电动汽车加速踏板控制策略

电动汽车加速踏板控制策略电动汽车的加速踏板控制策略是指在电动汽车行驶过程中,通过操纵加速踏板来调节车辆的加速性能和动力输出。

这是驾驶员对汽车性能的直接控制手段,对于提高汽车的加速性能和行驶舒适性具有重要作用。

下面将从电动汽车加速踏板的校准、传感器和控制方法等方面进行详细阐述。

首先,电动汽车的加速踏板控制策略需要进行校准。

校准是确定加速踏板位置与车辆加速输出之间的关系,从而实现准确的控制。

一般来说,校准分为静态校准和动态校准两个步骤。

静态校准是车辆在不运动的状态下进行,通过测量加速踏板位置和电机输出值的关系,来建立加速踏板位置与电机输出的映射关系。

动态校准是车辆在运动状态下进行,通过测量加速踏板位置和车辆速度的关系,来确定动态响应特性,包括加速度的变化和响应时间等。

其次,加速踏板控制策略需要使用传感器来感知加速踏板位置和车辆参数。

传感器通常采用电子势能变换或者电容变化原理,通过测量踏板位置来获取驾驶员的加速需求。

同时,还需要使用车速传感器来获得车辆的实时速度信息,以便进行动态校准和控制策略调整。

针对电动汽车加速踏板的控制方法有多种,常见的有闭环控制和开环控制两种。

闭环控制是基于反馈信号对加速踏板控制进行调整,以实现驾驶员期望的加速性能。

闭环控制策略通常包括比例、积分和微分控制三个部分,以实现加速性能的优化。

开环控制则是基于预设的加速踏板位置和车辆参数进行控制,通常采用模糊控制、神经网络控制或基于规则的控制方法进行策略设计。

在具体的控制过程中,电动汽车的加速踏板控制策略需要考虑多种因素,例如电池状态、电机温度和路况等。

通过获取这些信息并进行适当的处理,可以提高加速踏板控制的准确性和稳定性。

此外,还可以通过驾驶模式选择,例如经济模式、运动模式和智能模式等,来调节加速踏板响应的灵敏度和输出功率,以满足不同驾驶条件下的需求。

综上所述,电动汽车的加速踏板控制策略是一个复杂而关键的系统设计,需要对加速踏板进行准确的校准,应用合适的传感器进行信号采集,并采用适当的闭环和开环控制方法来实现加速性能的优化。

HIL测试在新能源车整车控制策略测试中的应用

HIL测试在新能源车整车控制策略测试中的应用

HIL测试在新能源车整车控制策略测试中的应用
宋冰;刘震;刘义强;刘佳;李亭亭
【期刊名称】《汽车工程师》
【年(卷),期】2015(000)011
【摘要】HIL测试(硬件在环测试)是新能源车整车控制策略V流程开发中系统集成测试重要的验证方式.对整车控制器内部加速踏板信号处理模块进行集成测试,通过HIL上位机模拟加速踏板信号,测试整车控制器的响应时间、信号校验准确性及故障注入后整车控制器内部策略的安全保护机制.根据HIL测试后的问题反馈报告,策略工程师对其进行更改,以保证整车控制器在实车测试时的安全性和功能性的要求.HIL测试发生在整车控制器安装在实车测试前,利用虚拟闭环环境查找整车策略中的漏洞,能够有效降低在实车测试时的风险,节省测试时间,减少企业测试成本.【总页数】3页(P60-62)
【作者】宋冰;刘震;刘义强;刘佳;李亭亭
【作者单位】华晨汽车工程研究院电控工程室;华晨汽车工程研究院电控工程室;华晨汽车工程研究院电控工程室;华晨汽车工程研究院电控工程室;华晨汽车工程研究院新能源工程室
【正文语种】中文
【相关文献】
1.python脚本在整车控制系统HIL测试中的应用 [J], 吴超;李玲;张燕
2.HIL测试在新能源车整车控制策略测试中的应用 [J], 宋冰;刘震;刘义强;刘佳;李亭亭;
3.Hil在汽车整车测试及开发系统中的应用 [J], 董艳艳;胡祥卫
4.整车多ECU系统HIL测试与分析 [J], 刘江波;杨发松;孙涛
5.基于dSPACE的纯电动汽车整车HIL建模及测试 [J], 江南雨;武冬梅;杜常清;熊建昌
因版权原因,仅展示原文概要,查看原文内容请购买。

电动汽车单踏板驾驶模式控制原理分析

电动汽车单踏板驾驶模式控制原理分析

电动汽车单踏板驾驶模式控制原理分析
吴格;杜瑞;李锦;周衡;党鑫;魏俊天
【期刊名称】《汽车电器》
【年(卷),期】2024()5
【摘要】电动汽车单踏板驾驶模式通过加速踏板,可控制车辆加速、匀速行驶和减速停车过程,简化驾驶操作并在实际使用时可增大能量回收比例,给用户带来全新的驾驶体验。

文章介绍单踏板驾驶功能的控制原理,并对单踏板驾驶模式下车辆常见工况的控制过程进行分析和总结。

【总页数】3页(P6-8)
【作者】吴格;杜瑞;李锦;周衡;党鑫;魏俊天
【作者单位】上汽通用汽车有限公司武汉分公司;泛亚汽车技术中心有限公司【正文语种】中文
【中图分类】U469.72
【相关文献】
1.电动汽车单踏板动力控制策略优化
2.吉林省玉米丰产高效中期田间管理技术要点
3.纯电动汽车单踏板控制系统研究与实现
4.单踏板模式下纯电动汽车制动能量回收
5.基于单踏板驾驶模式的电能两轮车能源回收系统
因版权原因,仅展示原文概要,查看原文内容请购买。

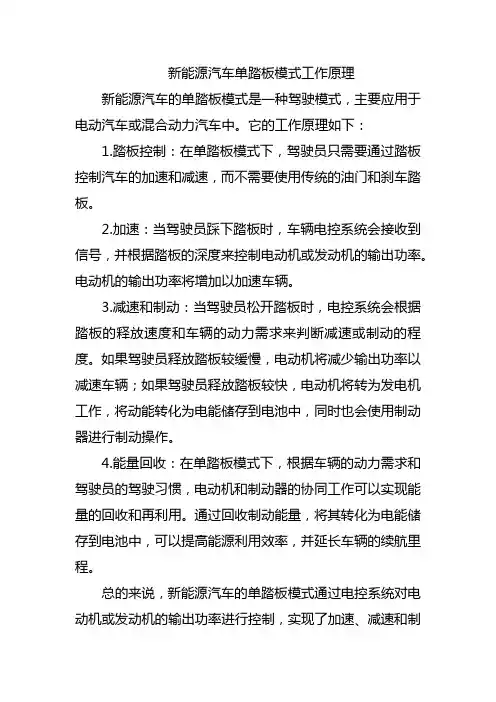

新能源汽车单踏板模式工作原理

新能源汽车单踏板模式工作原理

新能源汽车单踏板模式工作原理
新能源汽车的单踏板模式是一种驾驶模式,主要应用于电动汽车或混合动力汽车中。

它的工作原理如下:
1.踏板控制:在单踏板模式下,驾驶员只需要通过踏板控制汽车的加速和减速,而不需要使用传统的油门和刹车踏板。

2.加速:当驾驶员踩下踏板时,车辆电控系统会接收到信号,并根据踏板的深度来控制电动机或发动机的输出功率。

电动机的输出功率将增加以加速车辆。

3.减速和制动:当驾驶员松开踏板时,电控系统会根据踏板的释放速度和车辆的动力需求来判断减速或制动的程度。

如果驾驶员释放踏板较缓慢,电动机将减少输出功率以减速车辆;如果驾驶员释放踏板较快,电动机将转为发电机工作,将动能转化为电能储存到电池中,同时也会使用制动器进行制动操作。

4.能量回收:在单踏板模式下,根据车辆的动力需求和驾驶员的驾驶习惯,电动机和制动器的协同工作可以实现能量的回收和再利用。

通过回收制动能量,将其转化为电能储存到电池中,可以提高能源利用效率,并延长车辆的续航里程。

总的来说,新能源汽车的单踏板模式通过电控系统对电动机或发动机的输出功率进行控制,实现了加速、减速和制
动的一体化操作。

同时,通过能量回收的技术,可以提高能源利用效率,进一步推动新能源汽车的发展和普及。

汽车研发:整车控制器(VCU)策略及开发流程

汽车研发:整车控制器(VCU)策略及开发流程

汽车研发:整车控制器(VCU )策略及开发流程!摘要:纯电动汽车整车控制系统以VCU为中心,电池、电机及充电系统为外围辅助系的一套完整的电控系统。

随着汽车纯电动汽车的发展,将来对VCU的要求会越来越高。

电动汽车资源网讯:整车控制器是电动汽车各个子系统的调控中心,协调管理整车的运行状态, 也是电动汽车的核心技术之一。

就像真正的美女是需要智慧与美貌并存,光有身材,哪怕前凸后翘,S型,xiong器逼人,也只能从肉体上感觉很诱人,可远观却无法多沟通,这就是大家常说的胸大无脑,而VCU就是汽车的大脑,能够让汽车变得智能化,更懂你,可远观也可亵玩焉!今天,漫谈君就和大家聊一聊,整车控制器(VCU )开发的方法和流程。

、VCU的作用与功能在电动汽车中,VCU是核心控制部件,它根据加速踏板位置、档位、制动踏板力等驾驶员的操作意图和蓄电池的荷电状态计算出运行所需要的电机输出转矩等参数,从而协调各个动力部件的运动,保障电动汽车的正常行驶。

此外, 可通过行车充电和制动能量的回收等实现较高的能量效率。

在完成能量和动力控制部分控制的同时,VCU还可以与智能化的车身系统一起控制车上的用电设备,以保证驾驶的及时性和安全性。

因此,VCU的设计直接影响着汽车的动力性、经济性、可靠性和其他性能。

1、VCU主要功能.接收驾®S指令,輸岀电机I区前扭矩, 实现躯动系统控制★整车能■分配及优化S理*监测和协调管理车上其他用电器★故障处理及诊断功能★系统状态仪裘显示亠*整车设备營理1)整车能量分配及优化管理;根据驾驶员的具体操作和实际工况对车辆进行管理、优化及调整,以实现优化能量供给,延长车辆使用寿命,提高车辆运行经济性。

2 )故障处理及诊断功能;对出现的异常情况进行诊断、提示和主动修复工作。

3)系统状态仪表显示;4)整车设备管理监控各设备运行状态,及时进行动态调整。

5)系统控制根据既定的操控程序对驾驶员的各项操作进行及时响应,实时与数据库进行比对,对各节点进行动态控制。

纯电动汽车加速踏板信号自诊断及失效保护策略

纯电动汽车加速踏板信号自诊断及失效保护策略

图5 ,该新 型双动力传动 方案 已获 国家 发明专利 。
参考 文献 [ 1 】 余成行, 师卫科. 泵 送混凝土技 术与超高泵送混 凝土技术
1 00 C MT M 2 01 3 . 0 8
色设备, 2 0 1 1 , 1 .
收稿 日期 : 2 0 1 3 - 0 6 — 0 9 通讯地址 : 湖南省长沙市长沙高新 区中联重科麓谷
篮叠 ; 嚼
— ■l I 霹胃订豇司
纯 电动 汽车加 速踏 板信号 自诊 断及 失效保 护策 略
Se l f Di ag no s i s a nd Fa i l ur e Pr o t e c t i o n S t r a t e g y o f t he Pe da l Si gna l f o r t he Ac c e l e r a t o r o f t he Pur e El e c t r i c Ve hi c l e
I 8 2 0 0
图5 中联双柴油机 车载 泵
【 M] . 商品混凝 土, 2 0 1 1 , 1 0 .
[ 2 】 刘波. 双动力车载泵开发【 M] . 建设机械技术与管理 , 2 0 1 2 , 8 .
3 ] 梁晓东 , 冯茂林 , 孙芬. 液 压系统双 泵合流技术探究 [ M] . 有 了良好 的经济效 益 ,产品技 术参数 见表 1 ,具体产品见 [
混 凝 土 缸 直 径 ×行 程
MP a
mm
2 8 / l 7
①2 0 0 ×1 8 0 0
液压 系统型式 液压 系统油箱容积 发动 机型号 发动机( 功率1 / 转速
整 机 质 量
开式 L l 0 0 0 2 . B F 6 M l 0 1 3 E CP k W/ r p m ( 1 9 5 + 1 9 5 ) \ 2 3 0 0

纯电动汽车加速踏板信号处理机制研究

纯电动汽车加速踏板信号处理机制研究

科技与创新┃Science and Technology &Innovation·16·2020年第17期文章编号:2095-6835(2020)17-0016-03纯电动汽车加速踏板信号处理机制研究郑润(合肥工业大学,安徽合肥230009)摘要:电动汽车中电子电气系统功能越来越复杂,集成度也在不断提高,与此同时系统性失效导致的风险也在增加,所以在设计中功能安全概念越来越被强化。

其中,加速踏板信号是驾驶员对车辆动力需求的直接输入,也是动力请求的唯一输入,所以加速踏板信号的输出需要及时、准确且符合整车安全设计的要求。

关键词:电动汽车;安全设计;加速踏板信号;故障诊断中图分类号:U469.72文献标识码:ADOI :10.15913/ki.kjycx.2020.17.0061加速踏板信号研究现状在纯电动汽车加速踏板故障诊断技术研究中,采用非接触式霍尔传感器作为加速踏板位置传感器,并使用改进的一阶滤波算法对信号进行处理。

为满足加速踏板的高诊断率和覆盖率需求,根据ISO 26262设计了一种应对加速踏板信号失效的安全机制,这些故障诊断研究提高了加速踏板故障诊断的可靠性和及时性[1-3]。

2加速踏板信号解析加速踏板硬件的两路踏板的5V 模拟信号电源由整车控制提供,整车控制器实时采集两路模拟信号的电压,从而识别加速踏板当前的状态和踏板的位置。

加速踏板信号处理机制如图1所示,整车控制器对两路加速踏板信号的处理分为两个模块:①加速踏板信号有效性判断。

采集加速踏板传感器输出的AD 信号,并将其转化为对应的电压信号,对转化的电压信号进行有效性诊断,确定用于计算加速踏板开度的电压值。

②加速踏板开度计算。

将加速踏板有效电压进行归一化处理,并进行故障诊断与控制,最后将计算后的踏板开度输出给扭矩处理模块进行扭矩计算。

图1加速踏板信号处理机制在加速踏板信号有效性判断中,首先将输入的AD 值进行电压值转换,转换公式为:in_maxmaxin V_out P V P P ⨯=(1)式(1)中:P V_out 为加速踏板实际的模拟电压值;P in 为基础层实时采集的AD 值;V max 为加速踏板模拟电压值所允许的最大值;P in_max 为采集的最大AD 值。

特斯拉单踏板控制原理

特斯拉单踏板控制原理

特斯拉单踏板控制原理特斯拉单踏板控制原理特斯拉是世界领先的电动汽车制造商之一,在其车型中装备了单踏板控制系统。

单踏板控制原理是一种革命性的驾驶方式,使驾驶者可以通过一个踏板来实现加速、减速和制动等多种操作,既方便又实用。

单踏板控制原理基于特斯拉车辆的电动驱动系统。

每辆特斯拉电动车都搭载了高效的电动引擎和先进的电池技术,这使得车辆可以通过电能储备来提供动力,而无需传统的燃油引擎。

在传统汽车中,驾驶者需要通过油门踏板来控制车辆的加速和减速,同时还需要通过刹车踏板来进行制动操作。

然而,特斯拉的单踏板控制原理却将这一过程简化为一个踏板。

这个踏板既承担了加速的功能,又具备了制动的能力。

当驾驶者踩下单踏板时,特斯拉车辆会根据踏板的深度来调整车辆的速度。

踏板踩得越深,车辆的速度就会越快;踩得越浅,车辆的速度就会越慢。

这种控制方式可以实现平滑的加速和减速,让驾驶者更加舒适地驾驶。

除了加速和减速,特斯拉的单踏板控制系统还具备智能的制动功能。

当驾驶者松开踏板时,车辆会自动进入回馈制动模式,利用电动机的阻力产生制动效果。

这种回馈制动不仅可以延长电池的续航里程,还能够减少刹车磨损,提高安全性能。

特斯拉的单踏板控制原理不仅在驾驶过程中提供了便利和舒适性,还具有显著的节能和环保效果。

电动驱动系统的高效能源利用和智能制动技术使得特斯拉车辆能够更加高效地行驶,减少能源消耗和排放的污染物。

通过单踏板控制原理,驾驶者可以更加精确地控制车辆的速度和行驶方式,实现更加灵活和安全的驾驶体验。

同时,这种控制方式也提醒我们,科技的创新和应用能够为交通工具带来颠覆性的变革,推动低碳出行和可持续发展。

总的来说,特斯拉单踏板控制原理是一项令人兴奋和具有指导意义的科技创新。

它不仅为驾驶者提供了便利和舒适性,还能够促进能源的有效利用和环境的保护。

相信通过不断的创新和应用,电动汽车技术将在未来进一步发展,为人类的出行带来更美好的未来。

纯电动汽车控制策略

纯电动汽车控制策略

学习任务3 纯电动汽车的控制策略任务目标任务目标能够正确的认识纯电动汽车的控制策略的功用和设计思路。

能够掌握对加速转矩控制策略、制动能回馈控制策略、驱动转矩的功率限制策略的分析方法学习重点对纯电动汽车控制策略的分析和设计。

知识准备一、电动车控制系统概述1整车控制单元.汽车整车控制单元(VCU)是纯电动汽车整车控制系统的核心部件。

纯电动汽车的正常行驶、安全性、再生能量回馈、网络管理、故障诊断与处理以及车辆状态监测等方面都需要VCU 的参与。

对于加速度踏板、制动踏板、电子换挡杆等传感器数据和驾驶员操作指令的数据,控制指令将其发送至整车控制单元,整车控制单元按照既定的整车控制策略进行数据处理,将处理结果发送给电机控制器、电池控制单元等,并实时监控车辆运行状态。

在纯电动汽车制动过程中,为了提高纯电动汽车的行驶里程,整车控制单元进行制动能量反馈控制。

整车控制单元直接或通过CAN 总线和其他电子控制单元传送数据和控制指令。

下图是纯电动汽车控制单元的示意图。

2.整车控制系统可以根据驾驶员的意图发出各种指令,电机控制器可实时响应并调节驱动电机的输出,实现怠速、前进、倒车、停车、能量回收和停车等功能。

整车控制系统通过采集加速踏板信号、制动踏板信号和档位开关等信息,一同接收CAN 总线上的电机控制器信号和电池管理系统发送的信号,并通过车辆控制策略对接收到的数据信息进行分析判断,获取驾驶员的驾驶意图和车辆行驶状态,最后利用CAN 总线发出指令,控制各部件控制器的工作,从而保证车辆正常行驶3、整车控制策略的功用纯电动汽车驱动系统中主要有电机驱动装置,传动系统,动力电池等。

必须有一个性能优越、安全可靠的整车控制策略,从各个环节上合理控制车辆的运行状态、能源分配和协调功能,以充分协调和发挥各部分的优势,使汽车整体获得最佳运行状态。

整车控制策略主要包括:(一) 汽车驱动控制。

根据司机的驾驶要求、车辆状态、道路及环境状况,经分析和处理,向电机控制器发出相应指令,满足驾驶要求。

新能源汽车油门踏板控制原理

新能源汽车油门踏板控制原理

新能源汽车油门踏板控制原理随着环保意识的不断提高和汽车行业的飞速发展,越来越多的人开始关注新能源汽车,而其中的油门踏板控制原理也备受关注。

在这篇文章中,我们将会探讨新能源汽车油门踏板控制原理的工作原理和应用。

首先,让我们来介绍一下新能源汽车的油门踏板控制原理。

与传统汽车不同,新能源汽车的动力系统主要由电机、电控系统、电池等组成,其中油门踏板被用来控制电机的输出功率。

当驾驶员踩下油门踏板时,油门踏板传感器会检测到驾驶员的操作,并将信号传送给电控系统。

电控系统随后会根据这些信号来控制电机的输出功率,从而驱动车辆前进。

在新能源汽车中,油门踏板控制原理的工作原理是基于电子信号的反馈原理。

油门踏板控制系统包括油门踏板传感器、控制器、执行器等。

当驾驶员踩下油门踏板时,油门踏板传感器会感应到驾驶员的操作并把信号传送给控制器。

控制器随后会进行一系列计算并将结果反馈给执行器,而执行器则会根据这些信号来控制电机的输出功率。

除了上述工作原理外,新能源汽车油门踏板控制原理还有很多应用。

例如,在新能源汽车的电控系统中,油门踏板控制器还可以与其他传感器结合使用,例如车速传感器、制动传感器等。

通过这些传感器的协同作用,油门踏板控制器可以更加准确地控制电机输出功率,从而提高汽车的加速性、刹车效果等。

在总结上述内容之前,值得一提的是,新能源汽车的油门踏板控制原理不仅仅是简单的工作原理,更是与驾驶员行车安全、能源利用效率等相关的重要问题。

因此,在新能源汽车制造过程中,要充分考虑油门踏板控制器的精度、可靠性等问题,确保驾驶员的安全。

总之,新能源汽车油门踏板控制原理是基于电子信号的反馈原理,其工作原理和应用也备受关注。

在新能源汽车制造和使用过程中,准确地掌握和应用油门踏板控制原理是非常重要的,也必将推动环保、可持续发展的道路更加广阔。

纯电动汽车整车控制器VCU技术要求

纯电动汽车整车控制器VCU技术要求

纯电动汽车整车控制器VCU技术要求目录1. 概述 (5)2. 术语 (5)3.1定义 (5)3.2缩略语 (5)3. 开发流程 (5)4.1VCU控制策略开发流程 (5)4.2VCU控制策略开发需求输入 (6)4.3VCU控制策略开发交付物 (6)4. VCU软件功能需求 (6)5.上下电功能需求 (7)6.1功能概述 (7)6.2功能实现描述 (7)6.2.1上电功能逻辑图 (7)6.2.2上电功能需求 (8)6.2.3下电功能逻辑图 (9)6.2.4下电功能需求 (10)6.挡位管理功能需求 (10)7.1功能概述 (10)7.2功能实现描述 (10)7.2.1功能逻辑图 (10)7.2.2功能需求 (11)7.驾驶员需求扭矩计算功能需求 (11)8.1功能概述 (11)8.2功能实现描述 (11)8.2.1功能逻辑图 (11)8.2.2功能需求 (12)8.蠕行功能需求 (14)9.1功能概述 (14)9.2功能实现描述 (14)9.2.1功能逻辑图 (14)9.2.2功能需求 (14)9.驱动扭矩控制功能需求 (15)10.1功能概述 (15)10.2功能实现描述 (15)10.2.1功能逻辑图 (15)10.2.2功能需求 (15)10.高压能量管理功能需求 (16)11.1功能概述 (16)11.2功能实现描述 (16)11.2.1功能逻辑图 (16)11.2.2功能需求 (16)11.充电管理功能需求 (17)12.1功能概述 (17)12.2功能实现描述 (17)12.2.1充电上电功能逻辑图 (17)12.2.2充电上电功能需求 (18)12.2.3充电下电功能逻辑图 (18)12.2.4充电下电功能需求 (19)12.滑行能量回收功能需求 (19)13.1功能概述 (19)13.2功能实现描述 (19)13.2.1功能逻辑图 (19)13.2.2功能需求 (20)13.制动能量回收功能需求 (21)14.1功能概述 (21)14.2功能实现描述 (21)14.2.1功能逻辑图 (21)14.2.2功能需求 (21)14.最高车速计算功能需求 (22)15.1功能概述 (22)15.2功能实现描述 (22)15.2.1功能逻辑图 (22)15.2.2功能需求 (22)15.辅助控制功能需求 (23)16.1功能概述 (23)16.2功能实现描述 (23)16.2.1功能逻辑图 (23)16.2.2功能需求 (23)16.故障诊断功能需求 (24)16.1功能概述 (24)16.2功能实现描述 (24)16.2.1功能逻辑图 (24)16.2.2功能需求 (24)1.概述该技术要求书定义了整车控制策略的技术要求,仅作为纯电动汽车策略开发技术交流的依据,同时指导自主开发整车控制策略方案制定及实施。

纯电动汽车加速过程的转矩优化控制策略

纯电动汽车加速过程的转矩优化控制策略

10.16638/ki.1671-7988.2021.04.001纯电动汽车加速过程的转矩优化控制策略马晓楠1,吉春宇2,韦尚军2,覃记荣2,郑伟光1,2(1.桂林电子科技大学机电工程学院,广西桂林541004;2.东风柳州汽车有限公司,广西柳州545005)摘要:针对纯电动汽车在加速过程中电机输出转矩不能准确表达驾驶员驾驶意图的问题,提出了基于模糊控制的转矩优化控制策略。

为了准确识别驾驶员在加速过程中的驾驶意图,建立了以车速偏差和加速踏板开度变化率为输入变量,驾驶意图系数为输出变量的模糊控制器,对驾驶员的加速意图进行识别,并将汽车的加速模式设计为动力模式、一般模式和经济模式3种模式。

动力模式采用硬踏板曲线控制,同时为提高车辆在低速和急加速时的加速性能,增加了基于模糊控制的补偿转矩;一般模式采用线性踏板曲线控制,作为动力模式与经济模式切换的过渡;经济模式采用软踏板曲线控制,提高车辆加速时的经济性。

仿真结果表明:与传统的线性控制策略相比,所研究的转矩优化控制策略能够准确识别驾驶员的驾驶意图,汽车的动力性和经济性都得到了改善。

关键词:纯电动汽车;驾驶意图;模糊控制;转矩优化;补偿转矩中图分类号:U469.72 文献标识码:A 文章编号:1671-7988(2021)04-01-06Torque Optimization Control Strategy for Acceleration Processof Pure Electric VehicleMa Xiaonan1, Ji Chunyu2, Wei Shangjun2, Qin Jirong2, Zheng Weiguang1,2 ( 1.School of mechanical and electrical engineering, Guilin University of Electronic Technology, Guangxi Guilin 541004;2.Dongfeng Liuzhou Motor Co., Ltd, Guangxi Liuzhou 545005 )Abstract: Aiming at the problem that the motor output torque of pure electric vehicle cannot accurately express the driver's driving intention during acceleration, a torque optimization control strategy based on fuzzy control is proposed. In order to accurately identify the driver's driving intention in the process of acceleration, a fuzzy controller with the vehicle speed deviation and the change rate of accelerator pedal opening as the input variable and the driving intention coefficient as the output variable is established to identify the driver's acceleration intention, and the acceleration mode of the car is designed as three modes: power mode, general mode and economic mode. The power mode adopts hard pedal curve control, and in order to improve the acceleration performance of the vehicle at low speed and rapid acceleration, the compensation torque based on fuzzy control is increased; the general mode adopts linear pedal curve control as the transition between power mode and economic mode; the economic mode adopts soft pedal curve control to improve the economy of the vehicle during acceleration. The simulation results show that, compared with the traditional linear control strategy, the torque optimization control strategy can accurately identify the driver's driving intention, and the vehicle's power and economy are improved.Keywords: Pure electric vehicle; Driving intention; Fuzzy control; Torque optimization; Compensation torqueCLC NO.: U469.72 Document Code: A Article ID: 1671-7988(2021)04-01-06作者简介:马晓楠(1996-),山东临沂人,在读硕士研究生,就读于桂林电子科技大学机电工程学院,主要研究方向:纯电动汽车驱动控制研究。

纯电动汽车整车控制策略

纯电动汽车整车控制策略

二、整车控制器功能介绍
电动化辅助系统管理
电动化辅助系统包括电动空调、电制动、电动助力转向。整车控制器应该根据动力 电池以及低压电池状态,对 DC/DC、电动化辅助系统进行监控。
车辆状态的实时监测和显示
整车控制器应该对车辆的状态进行实时检测,并且将各个子系 统的信息发送给车载信息显示系统,其过程是通过传感器和 CAN 总线,检测车辆状态及其 动力系统及相关电器附件相关各 子系统状态信息,驱动显示仪表,将状态信息和 故障诊断信息通 过数字仪表显示出来。
整车控制器在下电前会存储行车过程中发生的故障信息;
三、整车控制器上下电控制C70GB
C70GB采用一键启停按钮,目前定义车辆模式为OFF、ACC、ON,START 四种模式 ➢ 电源模式切换关系:
三、整车控制器上下电控制C70GB
C70GB采用一键启停按钮,目前定义车辆模式为OFF、ACC、ON,START四种模式 ➢ 电源模式对应电器设备状态:
驱动控制 根据驾驶员对车辆的操纵输入(加速踏板、制动踏板以及选档开关)、车辆状态、道路及环境状况,经分析和处 理,向 VMS发出相应的指令,控制电机的 驱动转矩来驱动车辆,以满足驾驶员对车辆驱动的动力性要求;同时根 据车辆状态,向 VMS发出相应指令,保证安全性、舒适性。
制动能量回馈控制 整车控制器根据加速踏板和制动踏板的开度、车辆行驶状态信息以及动力电池的状态信息(如 SOC 值)来判 断某一时刻能否进行制动能量回馈, 在满足安全性能、制动性能以及驾驶员舒适性的前提下,回收能部分能量。 包括滑行制动和刹车制动过程中的电机制动转矩控制。
电动转向 控制器
变速箱 控制器
高速CAN
TM 电机控制器
ISG 电机控制器
BMS
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

加速踏板控制策略一、 控制步骤:1、 选择加速踏板电压开度信号与电机扭矩的对应关系曲线曲线a 比较合适。

2、 找岀拟合曲线,式中y ——电机扭矩(N*m );x ――加速踏板开度电压 (V )。

3、 根据曲线计算电机扭矩值4、 去抖动,滤波第一步为在进行 8次求平均值时候加上阈值限制,每加一个采样值首先判断是否超出一个范围,如果超 出则为尖峰值,将其设定为下一个比较基准值,具体参考程序段:AD 采样初步滤波示例程序段 .doc去抖的一种方法是同样的模拟信号用两路 AD 进行采集,目前的电路板有一路AD 是给转向单元准备的,可以考虑用在加速踏板上面。

二、 软件流程图:电动汽车论文软件功能相关-3.2.1加速踏板控制策略整车控制器从加速踏板采集的是模拟量 0〜5V 电压信号,之后整车控制器通过一定的算法,计算出对应输出的电机扭矩值,再通过CAN 总线发送给电机控制器。

车辆的加速特性就取决于整车控制器中所采用的算法。

加速踏板电压开度信号和电机扭矩有三种常见的对应关系。

对应关系图如图3-3所示。

图中三条曲线 a 、b 、c 分别表示三种不同的加速踏板控制策略曲线。

a 条曲线代表硬踏板控制策略,b 条直线表示线性踏板控制策略,c 条曲线代表软踏板控制策略。

一般常用的是前两种控制策略。

两种策略各有优缺点,a 种控制策略汽车起步时更快,更有劲,也更于换挡,驾驶感觉比较好。

但对应函数关系较复杂处 理的过程中计算量过大,响应特性较差;b 种线性踏板控制策略,函数关系处理比较简单,但是在汽车的加速性上偏慢,司机驾驶感觉差一些。

现分别介绍两种控制算法也就是加速踏板曲线。

线性控制策略处理起来比较简单,只需要找到固定的比例系数就可以。

硬踏板非线性控制策略处理起来比较复杂,需要一些理论和实验相结合得到一些数据,再通过拟合得到 硬踏板控制策略曲线,曲线图形如下图3-4所示。

曲线通过EXCEL 表格拟合得到近似的曲线,因为是拟合曲线,所以从相似度高低依次可以得到几种曲线。

这就需要综合考虑选择更合适的一种。

这里采用多项式的趋势曲线,采用更高次的方程相似度会更高一些, 但同时计算量更大一些;而选用低次的方程相似度又会差一些,所以综合考虑选择三次方程组。

拟合曲线的 方程为三次方程组,曲线的方程如公式 3-1所示。

式中y ——电机扭矩(N*m );x ――加速踏板开度电压 (V )。

从曲线还可以看岀,刚开始轻微踩踏板时没有扭矩。

这样做的目的是考虑到人们的驾驶习惯,开车的时 候,脚会习惯性放在加速踏板上,如车辆在行驶过程中遇到红灯停下来,这时车还在抖动,脚也随着抖动, 连带着踏板也会抖动,这时就会出现电机空转,电 机所做的功 是无用的。

还有就是从安全角度看,更利于控制。

f所以在软件H6-2加速力拒策略示意图编程中,加速踏板轻微开度不产生扭矩。

电动汽车论文软件功能相关-电动汽 控制系统的总线调度与整车控制策略的6.1.16.1.1加速力矩控制策略加速力矩控制策略直接影响到整车驾驶的动车分布式 研究.kdh力性和舒适性。

从加速踏板采集到0-5V 信号,经过标定程序转换得到相对踏板位置的比率,经过一定函数运算,计算出加速踏板对应的加速力矩。

函数关系可以是线性直线,也可以是曲线。

线性函数关系处理比较简单,但是在汽车的加速性上偏慢,复杂的函数关系在处理的过程中计算量过大。

通过归一化的处理方法,采用了简单的函数关系来表示,如图6-2 所示。

图中曲线A、B 和C 分别表示了三种加速踏板策略:硬踏板策略、线性踏板策略和软踏板策略。

实际上等同于加速踏板信号的比例,反映了踏板的位置。

通过道路试验选取了曲线A。

这条曲线基本满足加速的需求,在中负荷司机的驾驶感觉也良好,在小负荷时考虑到力矩的需求比较小,踏板的行程很小,如果按照这条曲线,司机的操控性不好,所以通过试验修改了曲线在小负荷状态下的曲线特性,以保证低速行驶的稳定性。

结合电机的外特性曲线和加速踏板回零的制动需求,电机驱动的范围如图6-3 所示。

图中上曲线是电机的外特性曲线,也就是电机在额定功率下运行的理想曲线,分为恒扭距和恒功率两个区间,额定转速为3600r/min 。

下曲线是在踏板回零时电机制动的曲线,考虑到电机在小转速时无法起到回馈的效果,制动结束点选取在800r/min 左右。

通过试验发现此时的回馈电流很小,可以忽略。

考虑到电机的转速过高时制动功率过大对电池的充电冲击很大,所以基本不回馈制动。

制动起始转速为4500r/min ,当然该点实际上与电池状态有关。

其值是在电池电量比较足的情况下试验调整的,它应该随着电池的电压的下降而增大,这需要做很多试验。

有了图6-3 的驱动力矩的范围曲线,驱动力的计算就可以很容易的根据加速特性曲线而得到。

电动汽车论文软件功能相关:纯电动车整车控制策略的研究.nh 3.4.13.4.1加速踏板信号处理加速踏板作为整车最重要的输入量之一,其信号的变化直接反映了驾驶员的操作意图。

其输出信号应满足以下要求:稳定性、连续性、单调性和适应性。

如果信号出错,将导致车辆失控,甚至出现严重的安全问题。

鉴于加速踏板信号如此的重要,本文所采用的加速踏板安装了两路传感器,这两路传感器都属于电位计传感器。

两组传感器输出的信号行程不一样,但是传感器的输出信号和加速踏板开度成线性关系,不同特征的物理信号输入整车控制器得到的加速踏板开度应该是一致的。

这样的好处是,增加系统的冗余度,提高系统的故障诊断逻辑,提高了加速踏板信号的可靠性。

图3-7 为加速踏板信号处理流程。

其主要处理流程是:1)将加速踏板输岀的电压进行A/D转换得到采样值;2)诊断标定,若采样值超出有效范围,则放弃此采样值;3)对采样值进行滑移平均滤波,达到有效值;4)对滤波后的有效值进行加速踏板开度计算,得到加速踏板开度及其变化率加速踏板开度函数表达式:纯电动轿车动力总成控制系统的研究.kdh3.1加速踏板控制策略3.1.1正常状态下加速踏板的输岀加速踏板信号是整车最重要的模拟信号之一,其反映了司机的驾驶意图,直接关系车辆控制器PTCM 对电机控制器DMCM 送岀的扭矩指令,如果该信号岀错,将导致车辆失控,甚至岀现严重安全问题,鉴于其重要性,本文对纯电动汽车的电子油门采用了两组传感器,以增加系统冗余度,如图3-2,3-3 所示,两组传感器的信号特征是不同的,这样做的好处在于可以增加故障诊断逻辑,不同物理信号特征的传感器输入得岀的结果应该是一致的,增加系统的严谨性,若其中一传感器岀现故障时,可单独启用另一传感器。

动力总成对加速踏板信号的处理,需要考虑1)整车对加速踏板响应的要求;2)对输入信号模拟量如何进行处理。

在PTCM 的硬件采样电路中,对传感器的输入信号可采用5ms、10ms、50ms 等不同等级的采样频率,对图3-3 中的两组加速踏板传感器PPS1 及PPS2,PTCM 采用了最高等级的频率5ms 采样,即每秒采集200 个输入信号,这对于驾驶员的动作响应及硬件诊断已经足够。

在控制程序中,PTCM 不断的对这5ms 的中断信号进行监测,只要原始信号岀现任何异常,PTCM 立即能发现。

由于传感器为模拟信号输入,在电动汽车的使用环境里,模拟信号易受干扰造成脉冲尖锋而超限溢岀,由于加速踏板的运动是连续的,为了过滤脉冲干扰,对当前加速踏板APP (k)的值采用了增量式调节的方式,即其中△ APP(k)的值有正有负,为防止脉冲干扰,对加速踏板输入信号的增量△ APP(k)采用限步长的处理方式,将当前的增长量与标定的步长增长量限制值max △ APP(k)相比较,若小于步长限制,则保持原值输岀,若超岀限制值,则以最大步长增长量max △ APP(k)输岀。

max△ APP(k)为预先存储于非易失性存储器里对于每一采样周期内加速踏板的最大变化量,需要由标定来确定。

为了防止干扰,导致不正常的值出现,确保行车安全,必须对加速踏板的最终输出量进行幅值上下限处 理,本文在控制程序里对加速踏板的值进行逻辑门限制。

设minAPP , maxAPP 为标定的加速踏板0〜100%开度对应的最小值最大值,若输岀的APP (k)超岀minAPP 〜maxAPP 的范围,则取边界值。

经过上述处理,可分别得到两个驾驶踏板的输入值APP1 ( k)及APP2( k),动力总成控制程序里所应采用的加速踏板的值是对两个传感器输入综合处理的结果,为此引入权系数。

设APP1_Wgh ,APP2 _Wgh 分别为传感器 1及传感器2对应的权系数,令 APP1_Wgh+ APP2_Wgh=1 ;根 据故障标志位,确定APP1、APP2 信号的权系数,以决定两信号对最终加速踏板位置的贡献。

如果所有标志位都未树立,即正常情况下, APP1 ( k)= APP2(k), APP1_Wgh= APP2_Wgh =1/2,最终送岀的加速踏板值为3.1.2 加速踏板信号的诊断与失效处理在采用传感器信号进行控制算法前,电控系统必须对每一个传感器的输入信号进行诊断,只有正常的信 号才能为控制程序所用。

本系统采用两组加速踏板传感器,增加了信号诊断的复杂性,但若采用适当的诊断 策略将更能提高系统的可靠性,为此本文研究了电路诊断及合理性诊断的策略。

⑴ 加速踏板传感器的开路短路检查读入加速踏板传感器的两个电位计信号的原始值PPS1、PPS2(Pedal Position Sensor);对每个电位计读入信号进行有效性检查, 即看输入信号是否在各自的正常范围 (93%*Vref~7%*Vref ,具体值需通过标定决定 ),以 确定传感器是否短路或断路。

引入故障计数器OutOfRng1 和 OutOfRng2 ,当 APP1、APP2 信号超岀正常范围,信号值取边界值, 相应的故障计数器增加一个标定量值Cont_OORUp ;如果APP1、APP2信号没有越界,则相应故障计数器减去一个标定量值 Cont_OORDown 。

并对故障计数器进行范围限制,以免溢岀,即 0〜标定上界。

⑵ 加速踏板传感器的复位和复位相关性检查i 、 将两个电位计信号 APP1、APP2进行可比性转化,如将偏移量和相同的斜率,以利于两个信号具有可比性(可以通过标定ii 、其次自学习最小信号值,将读入信号和储存的两个最小值进行比较,如果小于储存值,用当前值替换储存值。

同时将学习的最小值作为新的起点值 可以用于处理以后的踏板信号);iii 、 检查各自最小信号值是否是有效的最小机械位置 MSV1、MSV2 (Minimum MechanicalPosition ),引入故障计数器 OutOfMSV1和OutOfMSV2,无效时,相应故障计数器增加一个标定量值 Cont_OORUp ,反之则减去一个标定量值 Cont_OORDown 。

相关文档
最新文档
