电镀黑镍工艺

电镀黑镍工艺
发布日期：2012-06-12 浏览次数：1256
一、配方和工作规范
硫酸
镍 70～100g/l
硫酸
锌40～50g/l
硼
酸
25～35g/l
硫氰酸
钾 25～35g/l 硫酸镍
铵 40～60g/l PH
4.5～
5.5
时
间
根据需要
电流密度Dk 0.1～0.4A/dm2
温
度
30～36℃
阴
极
镍板
阴极移
动需要
二、溶液配制
1. 往槽中加入所需体积约 1/2 的去离子水或纯净水, 加热至40～50℃, 加入硫酸镍使其溶解,搅拌。

2. 在另外的小容器中, 用少量热纯净水搅拌溶解硫酸锌, 溶解后搅拌加入槽内。

3. 用近沸的少量纯净水在另外的小容器中搅拌加入所需量的硼酸, 溶解后搅拌加入槽内。

4. 在另外的小容器中盛入少量热纯净水, 加入所需量的硫酸镍铵, 搅拌溶解后, 在搅拌下加入槽内。

5. 加双氧水1～2ml/l, 搅拌后加热至50℃, 保温2h, 使双氧水分解。

6. 加入1～2g/l的活性炭, 搅拌15min, 静置8h, 然后过滤。

7. 在另一容器内用少量纯净水将计算量的硫氰酸钾, 搅拌溶解后, 在搅拌下加入槽内。

8. 补充纯净水至所需体积, 并将槽内溶液搅拌均匀。

9. 测定pH值, 用氨水调高, 用10%稀硫酸或盐酸调低。

至pH =4.5 。

必要时进行化学分析。

10. 试镀成功后, 即可投入生产。

三、生产注意事项
1. 镀黑镍时, 工件要带电入槽, 中途不能断电。

2. 挂具使用2～3次后, 应用盐酸退去镀层后再使用, 以免电接触不良, 造成脱皮。

3. 钢铁工件镀黑镍之前, 应先镀铜、黄铜或锌、要有一定的厚度, 以便提高工件抗蚀性和避免拉丝漏底, 至少镀5μm, 延长黑镍不变色时间。

4. 阴极要不断移动, 防止泛白点。

5. 当溶液的PH过低, 黑镍层结合不牢, 有白色斑点, PH值过高时镀层易于脱落。

所以应严格控制PH值。

6. 电流控制要适当, 如电流密度过高, 镀层烧焦粗糙丧失光亮度, 易于发脆剥落; 当电流密度较小时, 镀层呈彩虹色, 有时呈黄
褐色有条纹的镀层。

7. 保持镍离子与锌离子之比: Ni2+:Zn2+=(4.5～5.5):1的范围, 以便获得外观质量良好的黑镍镀层。

锌高时镀层呈灰色; 锌低时, 镀层呈浅黄色, 不易变黑, 并且有条纹, 结合力也差。

8. 硫氰酸盐含量低时, 镀层发灰粗糙, 有时呈彩色; 硫氰酸盐含量过高时, 镀层发花, 结合力降低。

9. 保持氮离子与铵离子有足够的含量(上限), 以保持导电性能和络合性能正常。

10. 当工件表面易形成气流或白色斑点时, 可加入适量的润湿剂, 如十二烷基硫酸钠O.1g/l, 可使镀层细致和提高镀层结合力。

但滚镀不宜加或加低泡润湿剂。

11. 黑镍溶液操作温度应低于35℃, 以免硫氰化物和铵离子受
热分解, 使镀层粗糙。

12. 镀黑镍前的铜、镍、锌等中间镀层要光亮, 才能使所获得的黑镍层黑而光亮。

四、各成分及工艺条件对黑镍的影响

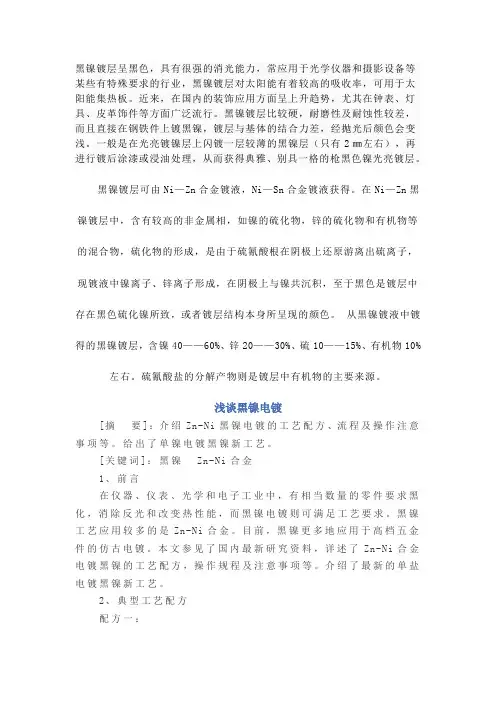

1. 金属盐，镍和锌是溶液主盐
① 镍和锌的共沉积
镍和锌之间电极电位相差悬殊, 镍电极电位为+O.23V, 锌电极
电位为-0.76V, 似乎难在阴极共析, 实际电解过程中, 锌和镍可共析, 但还需满足镀层色黑, 细致、均匀和平整光或消光的装饰效果。

镍沉积时, 有强极化作用, 以细晶参与沉积, 而锌还原极化作用小, 以粗晶出现。

如何改变这不和谐的过程, 选用弱配位络合剂NH3与镍离子形成弱络合离子, 使两者络合但电极电位负移值不等的方式,
提高阴极极化, 从而达到降低Ni2+的超极化和Zn2+的去极化现象,
创造其共析平衡。

虽然主盐浓度低, 仍可采用大Dk, 电流效率较高, 深镀、均镀能力强, 在短时间内获得一定厚度的装饰性黑镍的效果。

② 主盐浓度比值
在镍:锌比值在(4.5:1)～(5.5:1)的范围内, 都能获得外观质量
较好的镀层, 不会因Dk大(0.2～2A/dm2 ) 、温度低而烧焦剥落;Dk 小、温度低。

出现镀层呈彩虹色。

若比值>5:1 以上, 溶液中镍浓度高、锌含量相对低, 镀液不稳定,镀层色调由深转浅, 甚者出现金属
光泽的灰黄色, 且有彩虹和气流条纹出现。

若比值<3.5:1, 情况相反, 只能得到黑色、粗糙、疏松镀层。

③硫酸镍含量
硫酸镍含量低于60g/l, 镀层带微黄色, 而且镀层结合不牢, 易擦掉。

硫酸镍含量大于 120g/l, 镀层显粗糙。

④硫酸锌含量
硫酸锌含量低于10g/l时, 镀层呈金属灰色; 在15g/l时, 镀层从灰逐步转黑; 在 35～40g/l时, 则得到满意的均匀黑色。

当达到45g/l时, 镀层恶化, 并有条纹。

硫酸锌最高含量控制在40g/l为宜。

实际生产中, 硫酸镍与硫酸锌比例控制在2:1为最佳。

2. 导电盐兼络合剂氯离子和钱离子
氯离子和铵离子分别与镍离子(Ni2+) 和锌离子(Zn2+)形成K稳很低的络合离子, 如1中所叙, 适量提高两者的阴极极化, 克服超
极化和去极化现象, Ni-Zn共沉积的阴极极化曲线为Ni2+和Zn2+相辅相成地共析提供平衡。

氯离子和铵离子含量可在较大范围内浮动, 加得得当, 可调节镀层中镍、锌含量, 提高氢氧化物沉淀的临界值。

含量过高, 锌阴极极化过大, 使镍、锌离子共析带来困难, 镀层合金比例随着镍含量的增加显灰黄色; 含量低时, 镀层粗糙易脱落, 有
条痕, 结合力差, 不易发色。

氯离子和铵离子对阴、阳极有明显活化作用, 使阳极正常溶解, 改善阴极镀层的结合力。

3. 发黑剂硫氰化物
溶液中硫氰化物参与阴极过程反应, 分解出硫化物, 能与镍和
锌离子生成硫化物, 使镀层呈黑色。

发黑剂不与金属离子形成稳定络合物, 并协同酒石酸根离子与镍和锌离子形成络合物, 起到有效
控制金属离子浓度, 保持溶液稳定性, 尤其是锌离子有效浓度的同时, 共同在阴极还原起发黑剂作用。

所以控制硫氰化物含量对镀层黑度有直接关系。

其含量低时, 镀层发灰、粗糙, 呈彩虹色; 含量高时, 镀层发花, 结合力差, 有脆性, 这同含硫和有机物夹杂改变镀层结构有关。

由于硫氰离子受热易分解, 操作时应密切注意温度对其含量的变化。

硫氰酸钾含量低于5g/l时, 镀层是无光灰色; 提高到10g/l, 镀层形成灰黑色, 最佳含量为20g/l。

若超过20g/l时，则镀层发花、不牢并有条纹。

4. 缓冲剂硼酸
伴随金属离子阴极还原的同时, 还有大量氢气生成, 降低了电
流效率, 并使PH值波动。

为保持电解液PH值在一定范围, 使Dk在
较宽幅度变化, 避免PH值的偏差导致镀层结合力差、有白色斑点、
氢氧化物沉淀而产生毛刺等不良影响, 抑制PH值变动的缓冲剂是必
要的。

加入硼酸可稳定镀液的PH值在一定工作范围以获得良好的镀层。

铵离子的存在, 对缓解溶液和金属两相界面双电层中PH值急骤变化起缓冲作用。

经试验证明: 硫酸镍铵含量低于10g/L, 所得镀层无光、粗糙;
在30g/l时, 获得良好沉积黑色; 在40g/l时, 黑色均匀, 光亮平滑; 当提高到45g/l时, 发现有不均匀现象。

在实际生产中, 控制硫酸镍铵在30～40g/l为宜。

5. 润湿剂
在阴极还原过程中, 由于使用的阴极电流密度比较小, 如
Dk=0.1～0.2A/dm2, 一般不会产生大量氢气, 加之液中有一定浓度的铵离子起活化阴极表面作用, 并配有阴极移动, 可防止氢气泡吸附在阴极表面, 避免形成气流条纹或白色斑点, 大多数电解液配方中都有未加润湿剂, 然而因溶液黏度较大和析氢量较大, 适量加入润湿剂可提高阴极亲水性、驱赶氢气泡。

如添加十二烷基硫酸钠0.1g/l。

6. PH值
控制镀液PH值是稳定溶液的措施之一。

pH值可在4～5.5范围内浮动, 最佳为4.5～4.8。

pH值升高, 镀层中含镍量有增加趋势, 对总合金成分比例影响不大;当pH>6时, 溶液中镍离子和锌离子会趋于形成氢氧化物沉淀, 溶液中有效金属离子浓度降低, 溶液浑浊, 镀层毛刺, 同时碱性溶液使基体显钝态, 镀层易剥落而影响结合力;当pH<3.5时, 阴极析氢加剧, 影响Dk上限, 也会导致结合力差、镀层产生白色斑点和气流痕。

调高pH值用氨水, 降低pH值用10%稀盐酸或硫酸。

在滚镀黑镍中, pH值在4.5～5.8范围内都能获得良好镀层。

当 pH>6时, 镀液会浑浊, 有沉淀生产, 导致镀层发脆不牢; 当pH<4时, 镀层呈灰色或微黄色; 最佳pH值为5.5。

7. 电流密度
电流密度变化明显, 影响镀层成分比例, 从而改变镀层质量。

Dk趋大, 锌镀出速率增大, 镍放电还原受锌充斥而受阻, 势必使镀层中镍含量下降而锌含量增多, 当pH值由低变高, 镀层转向粗糙甚至烧焦, 色泽由黑转变至黄, 氢离子激烈析出, 气流痕增多。

反之, Dk 由大变小, 由于镍析出量增大, 镀层中镍所占比例由小到大, 必然引起色泽由浓变浅, 直至色灰不均匀、彩色出现。

就黑镍工艺要求而言, 既需镀层有一定厚度, 又不允许黑度不足、色泽不一致、达不到装饰效果。

严格控制Dk, 但镀层组成比值达到平衡, 避免色差、粗糙、烧焦等疵病产生。

电流密度控制在O.2～0.5A/dm2为宜。

电流密度过高, 镀层粗糙呈粉末状。

8. 温度
温度对镀层沉积的影响与电流密度相反。

温度升高, 各种离子在溶液中扩散加速, 使双电层中镍离子相对增多, 相对减少有效活化锌离子, 给锌离子在电极获得电子还原带来难度。

镀层中镍锌金属比例因而变化, 造成不良后果。

虽然升高温度可采用大电流密度, 提高阴极电流效率, 并使镍离子极化增强, 然后达到Ni2+和Zn2+放电平衡, 但溶液中某些组分挥发, 水解加速, pH值不稳定, 镍氨离子水解过甚, 恶化镀液;温库过低,阴极电流效率Dk下降, Dk范围变窄, 镀层易粗糙、烧焦。

温度控制在30～40℃为宜。

温度过高, 硫氰化物易分解, 镀层呈浅黄色至棕色条纹;温度低于30℃, 镀层粗糙。

9. 时间
黑镍镀层以令人满意的装饰效果和高要求的物理性能为主, 而
对镀层色泽、韧性和硬度而言, 要求比厚度更严格一些。

一般而论, 随着施镀时间的延长, 镀层中非金属相增大, 厚度的递增, 非金属属性亦增大, 硬度提高, 脆性变大, 导电性渐降, 达到一定厚度后过大电阻使通过的有效电流变小, 此时继续延长时间, 对镀层实际增厚并无意义。

保证镀层有效厚度后, 增加时间利少弊多。

挂镀黑镍时间短的为1～3min, 长的为5～8min, 也有10～20min的, 滚镀黑镍短的5～15min, 长的40～60min,根据溶液成分和工艺规格而定。

10. 搅拌
阴极移动是镀黑镍工艺的搅拌方式、亦可用轻微的空气搅拌,能有效降低氢气泡的滞留, 避免镀层出现气流痕、针孔和白点, 但不能运动过烈, 造成工件接触电阻增大、导电不良, 导致工件镀层不良或无镀层。

阴极移动为12次/min, 滚筒转速6～10r/min为宜。

五、镀黑镍层后处理
1. 工序间防变色处理
黑镍镀层比较硬, 但较薄, 抗蚀力较差, 一般在镀黑镍后因工序多，车间酸碱气体污染严重, 会很快变色发花, 下一道喷涂清漆时间过长, 次品率增高, 因此镀黑镍后处理是重要的。

后处理配方和工艺条件如下:
铬酸 2.5～5.Og/l
pH值 1.5～5.0
时间 10～20s
通过以上后处理, 零件经水洗后干燥, 可防止工序间变色, 效果良好。

2. 涂保护清漆
零件经拉丝(或砂光)后即可进行涂清漆, 保护镀黑镍零件经久不变色。

但是光学产品中有些不允许上油、上清漆, 钝化后处理要做得更好。

① 清漆的选择
根据所使用的环境不同, 选用的清漆品种不同, 但各种品种必须是自干型或低温自干型或化学固化型。

A. 室外环境比较恶劣的, 要选用硅树脂型涂料。

B. 室内环境比较温和的, 可选用丙烯酸树脂自干型涂料。

C. 光学仪器不要求光亮的, 可选用溶剂性硝基清漆。

② 清漆干燥温度的选择
由于黑镍承受温度较低, 一般不超过60～70℃, 而且时间不宜过长, 如lO～15min 。

不可使用超过100℃高温固化的涂料, 如聚氨醋树脂涂料。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。
