c20喷射混凝土配合比设计说明书
C20喷射混凝土配合比
C20喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTGF60-2009《公路隧道施工技术规范》3、JTG/TF60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级：C20。
2、设计混凝土坍落度：800~120mm 。
3、水泥：海螺水泥P.O42.5。
细骨料：选用泾川0~4.75mm 天然中砂。
粗骨料：选用策底坡石料厂5~10mm 碎石。
外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。
拌合水：饮用水。
4、拟使用工程部：隧道锚杆支护、仰拱等。
5、原材料主要技术指标及试验结论 （1：水泥）材料名称规格主要试验检测项目备注细度80μm筛余标准稠度凝结时间安定性 抗压强度MPa 抗折强度MPa 水泥 P.O42.5初凝终凝试饼法雷式夹法3d 强度28d 强度3d 强度28d 强度后附检测报告规定值 ≤10% /≥45min ≤600min无弯曲无裂缝＜5 ≥17≥42.5 ≥3.5 ≥6.5实测测0.9131.5g150 185 合格 1.0 30.4 47.6 5.5 7.6（2：粗集料）材料名称主要试验检测项目备注粗集料 表观密度吸水率 含泥量 针片状含量压碎值 坚固性 后附检测报告规定值 ＞2500kg/m3≤1.0% ≤1.5% ≤20% ≤20% ≤12% 实测测27130.490.98.016.87.0(3:细集料)材料名称 规格主要试验检测项目备注细集料0-4.75mm 细度模数 表观密度 堆积密度 空隙率含泥量坚固性后附检测报告规定值 2.3-3.0＞2500kg/m3 ＞1350kg/m3＜47%＜3.0%＜8%实测测2.76 2521 1492 40.8 2.7 /三、混凝土基准配合比设计1、计算配制强度20MPaσ----混凝土强度标准差，取4.0MPa 。
混凝土设计强度：k cu f ,＝20MPa混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×4=26.6MPa2、水胶比：根据设计规范及试拌效果取水胶比0.52。
C20普通喷射混凝土配合比设计说明
C20喷射混凝土配合比设计说明一、试验环境及所用仪器设备1、试验室、标养室温度、湿度均满足试验规程要求。
2、试验所用的仪器设备规格、量程、准确度等均符合试验规程要求，且通过陕西力源仪器设备检测中心，检定合格。
二、设计依据1、普通砼配合比设计规程JGJ55—20002、锚杆喷射混凝土支护技术规范GB 50086—2001三、材料的选用1、水泥：选用陕西(秦岭牌)普通42.5R 硅酸盐水泥，依据JTG E30—2005 试验规程检验，所用项目符合GB 175—1999标准要求，详见下表：2、细骨料：选用渭河砂场中砂，依据JTG E42—2005试验规程检验，其所检项目符合JTJ041—2000 规范要求，详见下表：3、粗骨料：选用颜林石料场碎石，依据JTG E42—2005试验规程检验，所检项目符合JTJ041—2000 规范要求，详见下表：4、水：饮用水，符合JTJ041—2000 规范要求，其各项性能指标详见外委试验报告。
5、速凝剂：西安聚能 JN1229—S, 掺量：3%,其各项性能指标详见外委试验报告。
四、配合比的设计与计算1、设计内容：喷射砼设计强度等级C20, 坍落度要求80—120mm。
2、配合比的计算步骤：依据JGT 55—2000及GB 50086—2001, 计算如下：①试配强度：20+1.645×5=28.2MPa②基准水灰比：0.50③选用每立方米砼用水量：212kg④选用每立方米砼水泥用量：424 kg⑤选取砂率：54%⑥确定每立方米砼粗、细骨料用量(假定容重：2300kg/m³):粗骨料用量：765 kg/m³细骨料用量：899kg/m³灰骨比：1:3.9⑦确定基准配合比：水泥：砂：石子：水：速凝剂=424:899:765:212:12.72⑧计算相关配合比：水泥：砂：石子：水：速凝剂=408:909:775:208:12.24水泥：砂：石子：水：速凝剂=435:892:760:213:13.05五、按三个不同水灰比进行试配，对其混凝土拌和物的坍落度、粘聚性、保水性检验，现场试喷砼试件，进行标准养护，测定7天、28天立方体抗压强度，详见下表：六、根据经济合理，保证质量，便于施工的原则，水泥：砂：石子：水：速凝剂=424:899:765:212:12.72配合比可作为C20 喷射砼的配合比，拟用于隧道临时支护工程。
C20喷射砼配合比试验报告
C20喷射砼配合比试验报告***水电站引水发电系统C4-3标C20喷射混凝土配合比设计报告批准：审核：编制：C20喷射混凝土配合比设计报告一设计混凝土试配依据1、《水工混凝土配合比设计规程》DL/T5330-20052、《水电水利工程锚喷支护施工规范》DL/T5181-2003二、混凝土配合比使用部位及设计要求1．该混凝土配合比是用于引水隧洞洞身和调压井井身挂网喷砼支护工程，根据设计及《水电水利工程锚喷支护施工规范》要求，该项混凝土配合比设计要求见下表：使用部位混凝土强度等级（MPa）水灰比砂率(%)强度保证率（%）备注引水隧洞洞身和调压井井身挂网喷砼支护C20 0.4~0.45 45~55 95% 湿喷法三、原材料1．水泥：云南省丽江水泥有限责任公司P.O42.5；2．粗集料：碎石：粒径5-16mm，表观密度2590kg/m3、压碎值9.7％，针片状含量9.6%3.细集料：人工机制砂，细度模数2.64，表观密度2540kg/m34. 水：生活用水5. 外加剂：四川省玉峰建材有限公司，YF速凝剂(粉体)，掺量按4%控制。
四、混凝土试配1、确定基准配合比a）砼试配强度f cu,0≥f cu,k+1.645σ=20+1.645×4.0=26.6 Mpab）水灰比据《水电水利工程锚喷支护施工规范》DL/T5181-2003表7.3.1要求，将基准水灰比暂定为0.43。
c）确定用水量根据设计及施工规范要求，初步确定用水量为170kg/m3 d）计算水泥用量m c0=m w0/(W/C)=170÷0.43=395 kg/m3e）砂率：根据设计及施工规范要求以及原材料检验结果，初步选定砂率为50％f）砂石用量：由已确定的用水量、水泥用量和砂率，根据重量法计算1m3混凝土中砂、石用量。
按混凝土拌合物假定容重2200 kg/m3，砂子重量：（2200-170-395）×0.50＝810 kg/m3碎石用量：（2200-170-395）×0.50＝810 kg/m3外加剂：395×0.04＝15.8kg/m3水：水泥：砂：碎石：外加剂＝0.43：1.0：（820÷395）：（820÷395）：（15.8÷395）＝0.43：1.0：2.08：2.08：0.04 试拌后实测容重为2220.5 kg/m3，所以基准配合比保持不变，最终确定基准配合比如下：水：水泥：砂：碎石：外加剂＝0.43：1.0：2.08：2.08：0.042、混凝土配合比试配及试验结果a）试配配合比计算表序号水灰比质量配合比水泥：砂：石：外加剂1 m3混凝土各材料用量kg水泥水砂子石子外加剂1 0.41 1.0：1.95：1.95：0.04 415 170 808 808 16.62 0.43 1.0：2.08：2.08：0.04393（395）170 820 820 15.83 0.45 1.0：2.19：2.19：0.04 378 170 826 826 15.12混凝土配合比设计报告工程名称****水电站C4-3标试验单位***水电站C4-3标试验室设计依据DL/T5330-2005JTGE30-2005.GB50086--2001报告编号PHB-2010-002拟定用途引水隧洞洞身及调压井井身支护工程试验日期2010年7月30日设计强度C20（喷射混凝土）报告日期2010年8月27日配制强度（MPa）26.6 设计坍落度（mm）10-30 拌制方法机械混凝土配合比设计结果水灰比0.43砂率（%）50实测坍落度（mm）/单位体积质量（kg/m3）2200材料名称水水泥细集料粗集料外加剂（%）5-16.0mm材料单位体积用量（kg/ m3）170 395 820 820 15.8 质量比0.43 1.0 2.08 2.08 0.04 水泥品种等级普通硅酸盐P.042.5 试验编号PHB-SN-001生产厂家云南丽江水泥有限责任公司P.O42.5 细集料规格名称机制砂试验编号PHB-SZ-002生产厂家临时砂石加工系统粗集料规格名称碎石：5-16.0 mm 试验编号PHB-CGL-003生产厂家临时砂石加工系统外加剂品种等级YF速凝剂(粉体) 试验编号PHB-SNJ-004生产厂家四川省玉峰建材有限公司备注依据混凝土28天抗压强度试验结果, 该C20喷射混凝土配合比满足相关规范和设计要求。
C20混凝土配合比设计报告书
C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座，其中特大桥12座、大桥4座、框架桥2座，涵洞51座，宾安站和胜利站2座。
设计使用年限为 100 年。
二、配合比设计说明1、设计强度等级：C202、主要技术性能指标：碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。
采用集中搅拌，罐车运输，泵压施工；混凝土要求和易性好，流动性好，不泌水。
3、力学性能：满足C20混凝土力学性能指标要求。
三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥：采用冀东水泥生产的P-042. 5水泥，其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见水泥试验报告)。
2、粉煤灰：采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见粉煤灰试验报告)。
3、细骨料：采用于海波砂场中砂，细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。
4、粗骨料：采用宾县平坊太平采石场碎石，采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配，其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

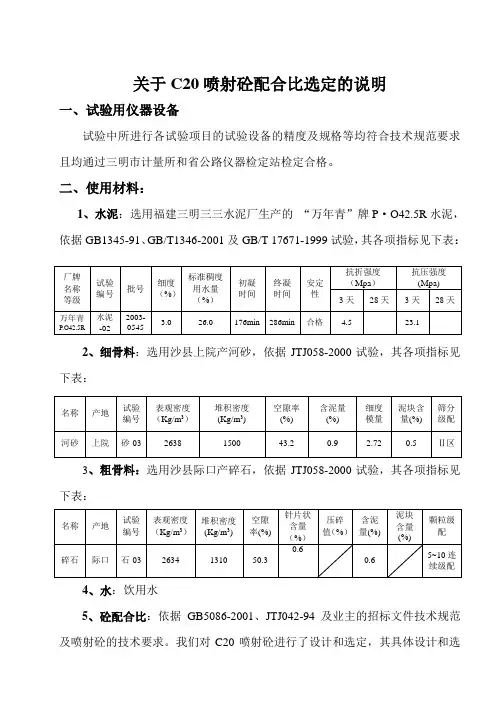

关于C20喷射砼配合比选定的说明
关于C20喷射砼配合比选定的说明
一、试验用仪器设备
试验中所进行各试验项目的试验设备的精度及规格等均符合技术规范要求且均通过三明市计量所和省公路仪器检定站检定合格。
二、使用材料：
1、水泥：选用福建三明三三水泥厂生产的“万年青”牌P·O42.5R水泥，依据GB1345-91、GB/T1346-2001及GB/T 17671-1999试验，其各项指标见下表：
2、细骨料：选用沙县上院产河砂，依据JTJ058-2000试验，其各项指标见下表：
3、粗骨料：选用沙县际口产碎石，依据JTJ058-2000试验，其各项指标见下表：
4、水：饮用水
5、砼配合比：依据GB5086-2001、JTJ042-94及业主的招标文件技术规范及喷射砼的技术要求。
我们对C20喷射砼进行了设计和选定，其具体设计和选
定情况如下：
（1）、C20喷射砼配合比设计
附件：
1、砼配合比设计报告：28#、29#
2、水泥物理力学性能试验报告：水泥—02
3、砂试验报告：砂—03
4、卵石试验报告：石—03
5、钢纤维力性能试验报告：RQ3055
6、速凝剂检验报告：CJS3051
邵三高速公路MA11合同段
中铁二局项目经理部中心试验室
二00三年七月八日。
C20喷射混凝土配合比.docx

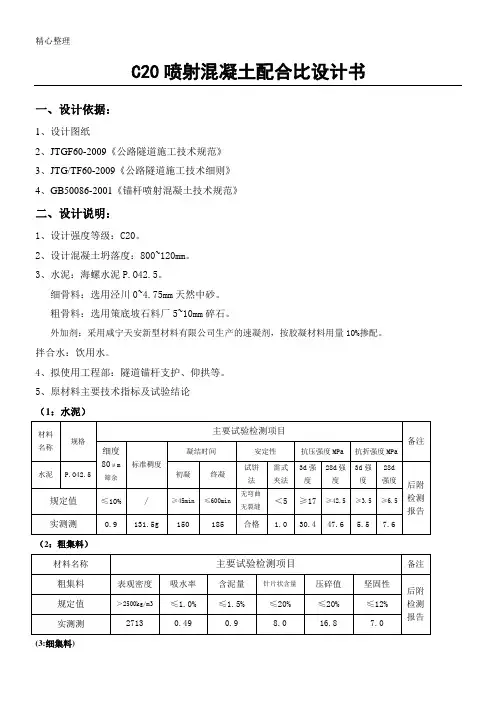

C20 喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F60-2009《公路隧道施工技术规范》3、JTG/T F60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级： C20。
2、设计混凝土坍落度： 800~120mm。
3、水泥：海螺水泥。
细骨料：选用泾川0~天然中砂。
粗骨料：选用策底坡石料厂5~10mm碎石。
外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。
拌合水：饮用水。
4、拟使用工程部：隧道锚杆支护、仰拱等。
5、原材料主要技术指标及试验结论（1：水泥）材料主要试验检测项目规格备注名称细度凝结时间安定性抗压强度 MPa抗折强度 MPa水泥80μm标准稠度初凝终凝试饼雷式 3 d28d 3 d28d筛余法夹法强度强度强度强度后附规定值≤ 10%/≥45min≤600min 无弯曲＜ 5≥ 17≥≥≥检测无裂缝报告实测测150185合格（ 2：粗集料）材料名称主要试验检测项目备注粗集料表观密度吸水率含泥量针片状含量压碎值坚固性后附规定值＞2500kg/m3≤ %≤ %≤ 20%≤20%≤ 12%检测实测测2713报告(3:细集料 )材料名称规格主要试验检测项目备注细集料细度模数表观密度堆积密度空隙率含泥量坚固性规定值＜ 47%＜ %后附检＜ 8%测报告实测测25211492/三、混凝土基准配合比设计1、计算配制强度20MPa----混凝土强度标准差，取。
混凝土设计强度：f cu , k＝20MPa混凝土配制强度：f cu, 0 = f cu ,k 1.645=20+ ×4=2、水胶比：根据设计规范及试拌效果取水胶比。
3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800~120mm。
根据实际试拌效果，取用水量为238kg/m3。
计算单位胶凝材料用量为：458kg/m34、选定砂率：根据根据设计规范及实际试拌效果初步选用 55%。
C20喷射混凝土配合比设计
C20喷射混凝土配合比设计说明一、工程名称忻阜高速公路S合同段二、结构环境潮湿寒冷环境，无侵蚀物质影响三、设计目的和用途1、目的保证混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理2、用途用于隧道初期支护C20喷射混凝土施工四、设计要求1、设计强度：C202、坍落度要求：干硬性混凝土五、设计依据JTJ041—2000规范要求JTJ042—94规范要求：C:(S+G)=1:4～1:5 S: (S+G)=0.45～0.6 W:C=0.4～0.5GB50086-2001规范要求：C:(S+G)=1:4～1:4.5 S: (S+G)=0.45～0.5 W:C=0.4～0.45六、所用原材料C20喷射混凝土配合比设计计算书一、设计依据根据《公路工程国内招标文件范本》、《公路隧道施工技术规范》JTJ042-94、《锚杆喷射混凝土支护技术规范》GB 50086-2001、《普通混凝土配合比设计规程》JGJ55-2000二、确定试配强度（f cu,0）混凝土试配强度采用下式确定：f cu,0≥f cu,k+1.645σ=20+1.645×5= 28.2 （MPa）式中：f cu,0——混凝土配制强度（MPa）；f cu,k——混凝土立方体抗压强度标准值（MPa）；σ——混凝土强度标准差（MPa）。
取5.0 MPa三、确定水灰比（W/C）根据《公路工程国内招标文件范本》、《公路隧道施工技术规范》JTJ042-94、《锚杆喷射混凝土支护技术规范》GB 50086-2001、《普通混凝土配合比设计规程》JGJ55-2000对喷射混凝土的要求并综合考虑，选取水灰比为0.40四、计算1m3混凝土各项材料用量根据《公路工程国内招标文件范本》、《公路隧道施工技术规范》JTJ042-94、《锚杆喷射混凝土支护技术规范》GB 50086-2001、《普通混凝土配合比设计规程》JGJ55-2000对喷射混凝土的要求并综合考虑，取砂率βs=0.48，速凝剂掺量为水泥用量的4%，设定混凝土容重m cp=2300 kg/m3确定以下参数：C/（S+G）=1:4W/C=0.4A/C=4%S/(S+G)=48%C+S+G+W+A=2300综合计算出每方混凝土各材料用量：水泥 C=426 kg/m3砂子 S=810 kg/m3 石子 G =877 kg/m3水 W=170 kg/m3 外加剂 A=17 kg/m3五、试配用基准配合比：C：S：G：W：A=426：810：877：170：17= 1：1.90：2.06：0.40：0.04六、试配调整按基准配合比进行试拌，混凝土工作性能良好，实测容重2287 kg/m3，不需调整。
C20喷射混凝土配合比设计(带计算公式)
委托单位
委托日期
工程名称
委托编号
设计等级
C20喷射细石
报告日期
施工部位
依据标准
JGJ55-2011
水泥
产厂： 品种及强度等级:2（MPa)
细集料
品种:中砂
产地:
细度模数:2.8
含泥量:0.7(%)
表观密度:2700（kg/m3)
合
比
每m3用量（kg）
186
420
865
909
5.3
0
0.0
重量比
0.44
1.00
2.06
2.16 0.013 0.000
0.00
1、材料应严格过称。 备 注 2、本配合比所用砂、石为风干状态，用水量可随现场砂、石实际含水率做调整。
签发：
审核：
检测：
堆积密度:1580（kg/m3)
空隙率:41(%)
原
品种:碎石﹙5-10mm﹚ 产地:
最大粒径:16mm
含泥量:1.4(%)
材
粗集料 表观密度:2670（kg/m3)
堆积密度:1550（kg/m3)
空隙率:42(%)
料
产品名称:减水剂 （缓凝型）
规格型号:Point-S
性
外加剂 产厂:
掺量:1.25%
能
产品名称：
外加剂2
产厂：
规格型号： 掺量：
掺合料
产品名称: 产厂:
掺量:26%
规格型号:
施工 塌落度：180±20mm 要求 适用温度:5-35℃
拌和及捣固方法:机械 输送方式:
水胶比:0.44
砂率:49%
fcu.0≥fcu.k+1.645σ
C20喷射混凝土配合比设计说明书(2)
C20喷射混凝土配合比计算书一、编制依据1、《邵阳至怀化高速公路土建工程施工招标文件》2、《公路工程集料试验规程》（JTJ058-2000）3、《公路隧道施工技术规范》（JTJ042-94）4、《混凝土外加剂应用技术规范》（GB50119－2003）二、设计条件1、用于隧道洞口防护、洞身衬砌、中侧导坑防护。
喷射混凝土强度等级C20；用HPX喷射机。
2、组成材料：水泥：长城宝庆P.O32.5 。
细集料：中粗砂细度模数为2.6，表观密度ρc＝2642kg/m3。
粗集料：碎石，粒径5-16mm表观密度ρc＝2715kg/m3。
外加剂：重庆乐德新材料有限公司生产LW-S速凝剂参量为:3.5%-4%.三、计算配合比1、选择粗集料最大粒径最大粒径不超过最小断面直径大的1/3~2/5；HPX型喷射机输料管内径为76mm。
Dm=76mm ×1/3=25.33mm因此，可以使用5-16mm的碎石。
2、确定砂率S P＝140.63D-0.3447＝140.63×16-0.3447＝54.08％取54％3、选择水泥用量水泥标号检验：由S P=54.08%，A＝0.53根据公式：R S＝A（1.44R b-20.4）＝0.53（1.44×32.5-2.04）＝23.72＞Ryc（20MPa）故满足要求。
计算水泥用量：根据Dmax＝16mm，取B＝1，根据公式：C0=782.4×D-0.2377×B＝782.4×16-0.2377×1＝404.76（kg）取405（kg）4、计算速凝剂用量取△g＝0.03，按公式：Q0＝△g×C0＝0.035×405≈14.2（kg）取14.2（kg）5、计算水灰比和用水量根据S P =54.08％，按式计算W/C＝0.45S P+0.2475＝0.45×0.5408+0.2475≈0.49W0＝W/C×C0＝0.49×405≈198.5(kg) 取199（kg）6、计算砂石用量m co+m go+m so+m jo+m wo=m cpρs=m so/(m go+m so)*100%假定混凝土混合料湿表观密度ρcp=2400m3，405+ m go+m so+12+199＝24000.54＝m so/(m go+m so)*100%解得：砂用量m so=963.3kg/m39取963kg/m3碎石用量m go=820.7kg/m3 取821kg/m3四、确定初步配合比m c：m g：m s：m j：m w＝405：821：963：14.2：199＝1：2.027：2.378：0.035：0.49五、试配和调整采用水灰比分别为w/c＝0.44、w/c＝0.49、w/c＝0.54；砂率相应增加1％和减少1％，分别为S P＝0.55、S P＝0.54、S P＝0.53拌制三组混凝土拌和物，其配合比为：A组m c：m g：m s：m j：m w =452：780：954：15.8：199B组m c：m g：m s：m j：m w =405：821：963：14.2：199C组m c：m g：m s：m j：m w =369：856：965：12.9：199三组配合比经拌制成形，在标准条件养护28d后，按规定方法测定其立方体抗压强度值如下：根据28d强度取B组为试验结果计算：审核：。
C20喷射混凝土配合比(完整资料).doc
【最新整理，下载后即可编辑】C20喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F60-2009《公路隧道施工技术规范》3、JTG/T F60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级：C20。
2、设计混凝土坍落度：800~120mm。
3、水泥：海螺水泥P.O 42.5。
细骨料：选用泾川0~4.75mm天然中砂。
粗骨料：选用策底坡石料厂5~10mm碎石。
外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。
拌合水：饮用水。
4、拟使用工程部：隧道锚杆支护、仰拱等。
5、原材料主要技术指标及试验结论（1：水泥）(3:细集料)三、混凝土基准配合比设计1、计算配制强度20MPaσ----混凝土强度标准差，取4.0MPa 。
混凝土设计强度：k cu f ,＝20MPa 混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×4=26.6MPa 2、水胶比：根据设计规范及试拌效果取水胶比0.52。
3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800~120mm 。
根据实际试拌效果，取用水量为238kg/m ³。
计算单位胶凝材料用量为：458kg/m ³ 4、选定砂率：根据根据设计规范及实际试拌效果初步选用55%。
5、计算配合比：质量法：假定每立方米混凝土的重量为2300kg 则 cp w s g c m m m m m =+++0000%100000⨯+=g s s s m m m β即：458+00s g m m ++238=2300 55%=%100000⨯+s g s m m m解得：=m882kg =0g m722kg0s6、确定混凝土基准配合比配合比：水泥：砂：碎石：水=458：882：722：238比例为1：1.93：1.58：0.52四、混凝土配合比试配、调整根据混凝土配合比选定要求，以基准配合比为基础，选配两个调整配合比，其用水量与基准配合比相同，水胶比较基准配合比分别增加或减少0.02，即水胶比分别为0.50与0.54。
C20喷射混凝土配合比设计9.16
C20喷射混凝土配合比设计说明一、工程名称二、结构环境潮湿寒冷环境，无侵蚀物质影响三、设计目的和用途1、目的保证混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理2、用途用支护C20喷射混凝土施工四、设计要求1、设计强度：C202、坍落度要求：干硬性混凝土五、设计依据GB50086-2001规范要求：C:(S+G)=1:3.5~1:4.0 S: (S+G)=0.5～0.6 W:C=0.42～0.50六、所用原材料C20喷射混凝土配合比设计计算书一、设计依据根据《锚杆喷射混凝土支护技术规范》GB 50086-2001、《普通混凝土配合比设计规程》JGJ55-2011二、确定试配强度（f cu,0）混凝土试配强度采用下式确定：f cu,0≥f cu,k+1.645σ=20+1.645×5= 28.2 （MPa）式中：f cu,0——混凝土配制强度（MPa）；f cu,k——混凝土立方体抗压强度标准值（MPa）；σ——混凝土强度标准差（MPa）。
取5.0 MPa三、确定水灰比（W/C）根据《锚杆喷射混凝土支护技术规范》GB 50086-2001、《普通混凝土配合比设计规程》JGJ55-2011对喷射混凝土的要求并综合考虑，选取水灰比为0.45四、计算1m3混凝土各项材料用量根据规范对喷射混凝土的要求并综合考虑，取砂率βs=0.55，设定混凝土容重m cp =2300 kg/m3确定以下参数：C/（S+G）=1:4W/C=0.5S/(S+G)=50C+S+G+W=230综合计算出每方混凝土各材料用量：水泥 C=418/m3砂子 S=836/m3 石子 G =836/m3水 W=209/m3五、试配用基准配合比：C：S：G：W：A=418：836:836:209= 1：2:2：0.5六、试配调整按基准配合比进行试拌，混凝土工作性能良好，实测容重2246 kg/m3，不需调整。
c20喷射混凝土配合比设计说明书
c20喷射混凝土配合比设计说明书C20喷射混凝土配合比设计说明书一、设计依据1、《普通混凝土配合比设计规程》（JGJ55-2011）3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）4、《公路工程集料试验规程》（JTG E42-2005）5、《公路隧道施工技术细则》（JTG/T F60-2009）6、设计图纸及施工招标文件二、设计要求：混凝土设计强度20Mpa, 采用坍落度80-120mm。
三、设计条件：工程名称：防护工程使用部位：边坡防护混凝土设计强度：C20使用原材料：1、水泥：P.O 42.5（府谷天桥）其凝结时间、28天强度、细度、安定性均能满足规范要求。
2、砂：河砂，（黄河中砂）其级配满足2区中砂要求，各项物理指标均能满足规范要求。
3、石子：碎石（山西保德石料厂）其级配能满足5-10mm 碎石连续级配范围要求，各项物理指标均能满足规范要求。
4、水：可饮用水。
5、外加剂（山西桑穆斯RC型高效减水剂减水率28% ）参量1%6、速凝剂：（山西桑穆斯RC-4速凝剂）掺量：5%四、配合比设计计算步骤：Ⅰ.基准配合比1.确定试配强度为了在现场条件下使配制的混凝土的强度保证率达到95%，查表得混凝土保证率系数t=1.645；因为无统计资料，根据JGJ55-2011《普通混凝土配合比设计规程》混凝土强度标准差取,б=5.0Mpa；C20混凝土配制强度为:f c u ,o =f c u , k+ 1.645 б=20+1.645×5.0=28.2Mpa2.计算水灰比：混凝土配制的粗集料为碎石，根据JGJ55-2011标准规定，取αa=0.53, α=0.20，水泥的实际强度为42.5Mpa。
bα a ×f c e0.53×42.5W/C= ------------------------------------= -----------------------------------=0.69f c u , o +αa×αb×f c e28.2+0.53×0.2×42.5根据现场施工条件及保证砼强度和耐久性要求，经试验，选定水灰比为0.36。
000号 C20喷射混凝土配合比计算书(海螺水泥)▲
C20喷射混凝土配合比计算书一、设计依据：1、马梧高速公路《招标文件》（技术规范）；2、《普通混凝土配合比设计规程》（JGJ55-2000）；3、《公路桥涵施工技术规范》（JTJ041-2000）；4、《公路工程水泥混凝土试验规程》（JTG E30-2005）；5、《公路工程集料试验规程》（JTG E42-2005）；6《公路工程水质分析操作规程》（JTJ056-84）；7《现代混凝土配合比设计手册》。
二、设计要求1、强度要求：设计强度25MPa；2、使用部位：隧道初期支护、边仰坡支护；3、施工工艺：干喷法施工；4、养护条件：温度20±1o C,湿度＞95%。
三、砼配合比用原材料1、水泥：海螺P.042.5R；2、细集料：河砂，产地长发，表观密度 2.624/cm3 ,堆积密度为1665kg/m3，细度模数M X=2.423，符合级配要求；3、粗集料：卵石，产地为桂江河，表观密度2.678/cm3,堆积密度为1553kg/m3，级配5～16mm；4、水，饮用水；5、速凝剂：湖南金陆混凝土外加剂有限公司生产的AC-1型速凝剂，掺量4.0%。
四、配合比设计1、确定混凝土的配制强度f cu,o：查表取强度标准差σ=5MPa，f cu,o= f cu,k+1.645σ=20+1.645*5=28.2MPa2、计算水灰比W/CW/C=αa* f cu/（f cu,o+αa*αb* f cu）=0.46*42.5*1.08/（28.2+0.5*0.61*42.5*1.08）=0.54依据施工经验值，采用水灰比W/C=0.453、根据卵石最大粒径，选取用水量为185Kg4、根据每立方米用水量和水灰比，计算水泥用量m c0：m c0=182/0.45=411Kg5、根据喷射混凝土的特殊性,依据《现代混凝土配合比设计手册》，选取砂率βs=45%6、计算砂m s0、石m g0材料用量假定每立方米混凝土拌和物的密度为2400Kg/m3，解方程：m c0+ m s0+ m g0 +m w0=2400 Kgm s0/（m s0+ m g）=45%解得：m s0=812Kgm g0=992Kg7、计算配合比为m c0： m s0： m g0：m w0：速凝剂=411：812：992：185：16.44（Kg）五、试拌及调整1、按计算的配合比进行试拌,实测混凝土表观密度为 Kg/m3,计算值的2%，调整。
C20隧道喷射混凝土配合比设计书
湖南省G320洞口县城至江口公路改建工程C20喷射混凝土配合比施工单位：江西省路桥隧道工程有限公司监理单位：湖南省汇林工程建设监理有限公司时间：二〇一六年四月十一日目录1、配合比试验设计计算书2、水泥砼配合比试验报告（CS313）3、水泥砼拌和物坍落度、稠度（维勃仪法）试验记录表（CS315）4、砼抗压强度试验记录表（CS321）5、水泥物理性能试验报告（CS311）6、水泥物理力学性能试验记录表（CS312）7、邵阳市云峰新能源科技有限公司海螺牌水泥质量检验报告8、粗集料技术性能试验记录表（CS303）9、粗集料筛分试验记录表（CS304）10、材料试验通用报告（CS202）11、细集料技术性能试验记录表（CS306）12、细集料筛分试验记录表（CS307）13、外加剂检验报告配合比试验设计计算书一、设计及施工要求1.1、强度等级：C20。
1.2、设计坍落度：80~120mm。
1.3、使用部位：隧道初期支护1.4、粗集料：喷射混凝土中的石子粒径不宜大于：16mm。
1.5、粗集料级配：采用4.75-9.5mm连续级配，级配范围见下表。
1.6、细集料：应采用坚硬耐久的中砂或粗砂，细度模数大于2.5。
1.7、搅拌机：双卧轴强制式混凝土搅拌机。
二、配合比试验依据JGJ55-2000《普通混凝土配合比设计规程》；GB50086-2001《锚杆喷射砼支护技术规范》；JTG/T F60-2009《公路隧道施工技术细则》；《湖南省G320洞口县城至江口公路改建工程第一合同段两阶段施工图纸设计》。
三、原材料及性能3.1、水泥：邵阳市云峰新能源科技有限公司海螺牌水泥，P·O 42.5水泥，各项性能指标见下表。
3.2、粗集料：洞口交通碎石场4.75-9.5mm 碎石，各项性能指标见下表。
3.3、细集料：洞口交通砂场机制砂，各项性能指标见下表。
3.4、水：饮用水.3.5、速凝剂：湖南湘中混凝土外加剂有限公司，掺量3.5%，各项性能指标见外加剂检测报告。
C20喷射砼50%河沙配合比设计说明2.28
C20喷射砼配合比设计说明一、设计依据：1、JGJ55－2011《普通混凝土配合比设计规程》2、JTG/T F60－2009《公路隧道施工技术细则》二、设计标号：C20。
三、设计坍落度：80-120mm。
四、使用部位：隧道初期支护。
五、原材料情况：1、水泥：福建省大田县岩城水泥工业有限公司岩城P·O42.5水泥，其凝结时间、28天强度、细度、安定性均能满足规范要求；2、砂：尤溪县刘坂村三星砂场闽清河砂，其级配满足Ⅱ区中砂级配范围要求,其它各项物理性指标均能满足规范要求；3、碎石：尤溪县台溪乡合力石料场碎石, 其级配能满足4.75—9.5㎜碎石连续级配范围要求, 其它各项物理性指标均能满足规范要求；4、外加剂：福建省亿方建材有限公司MCN-6型聚羧酸高性能减水剂；5、速凝剂: 湖南金泰混凝土外加剂有限公司6、水：拌合站地下水。
六、设计说明：一、确定试配强度（fcu,0）1.根据JGJ55-2011《普通混凝土配合比设计规程》混凝土试配强度采用下式确定：计算配置强度：f cu,o = f cu,k+1.645ó0=20+1.645×4=26.6 MPa;2.式中：fcu,0——混凝土配制强度（MPa）；3. fcu,k——混凝土立方体抗压强度标准值（MPa）；4. σ——混凝土强度标准差（MPa）。
取4.0二、计算水灰比（W/C）混凝土强度等级小于C60级时，混凝土水胶比宜按下式计算：（水泥富余系数取1.16）w/c=(αa×fce)/(fcu,o+αa×αb×fce)=(0.53×1.16×42.5)/(26.6+0.53×0.20×1.16×42.5)=0.82式中：αa、αb——回归系数，粗集料为碎石时，αa=0.53，αb=0.20；fce——水泥28天实测强度根据现场施工条件及保证砼强度和耐久性要求，经试验选定水灰比：0.36三、计算1m3混凝土各项材料用量1.用水量（m wo）根据材料特性，经查表，取用水量m wo =230（kg/m3），按JGJ55－2011采用掺1.0%外加剂，其减水率为28%，则：实际用水量=230×（1-28%）=166kg/m3。
C20普通喷射混凝土配合比设计说明
C20普通喷射混凝土配合比设计说明C20普通喷射混凝土是一种广泛应用于建筑工程中的混凝土材料，其强度等级为C20，适用于一些不要求特别高强度的场合，如墙体、地板等。
配合比的设计是确保混凝土材料具有所需性能和强度的关键一步。
以下是C20普通喷射混凝土配合比设计说明。
1.强度要求：C20普通喷射混凝土的设计强度等级为C20，即28天抗压强度为20MPa。
2.原材料选择：根据混凝土配合比设计的目标，选择适宜的水泥、骨料、细骨料和掺合料。
水泥可以选择普通硅酸盐水泥或矿物掺合料水泥，骨料和细骨料的选择应考虑强度和稳定性等因素，掺合料可以选择矿渣粉、粉煤灰等。
3.水灰比选择：水灰比是影响混凝土强度的一个关键因素。
在C20普通喷射混凝土配合比中，一般选择0.55-0.65的水灰比，以保证混凝土的可塑性和强度。
4. 骨料配合比：根据实际需要，选择合适的骨料配合比。
一般情况下，C20混凝土的骨料粒径范围为5-20mm，其中粗骨料和细骨料的配合比可以根据施工要求和材料性能进行设计。
5.掺合料掺量：掺合料的添加可以有效改善混凝土的工作性能和耐久性。
在C20喷射混凝土中，适量的掺合料可以提高混凝土的抗渗性和抗裂性。
一般情况下，掺合料的掺量在10-20%之间。
6.混凝土配合比的设计：根据以上原材料和配合比要求，进行综合设计。
配合比设计包括计算水泥、水、骨料和细骨料的用量，并根据所需强度进行调整。
同时要考虑混凝土的可塑性、坍落度和流动性等。
7.施工注意事项：在施工过程中，需要严格按照配合比进行搅拌、浇筑和养护。
注意水泥的水化反应和混凝土的早期干燥等问题。
总结起来，C20普通喷射混凝土配合比的设计应根据所需强度和使用要求，选择适宜的原材料，确定合理的水灰比和骨料配合比，适度掺入掺合料，并进行专业的配合比设计。
只有科学合理的配合比设计，才能确保混凝土的力学性能和施工质量。
C20喷射砼配合比设计计算书
C20喷射砼配合比设计计算书一、设计依据1. 《成龙线轸格庄至G204段改建工程》招标文件及设计图纸2.《公路工程国内招标文件范本》（2003）3.《普通凝混土配合比设计规程》JGJ55-20004.《公路隧道施工技术规范》JTJ042-19945．《锚杆喷射混凝土支护技术规范》GB50086-20016.《公路工程水泥及水泥混凝土试验规程》JTG E30-2005二、原材料1．水泥：康达（山东）水泥制成品有限公司，，检测报告见附件。
2．细集料：------------------------------------------------------------检测报告见附件。
3．粗集料：----------------------------石料厂5~10mm碎石，检测报告见附件。
4．减水剂：山西凯迪建材有限公司的KDNOF-1高效减水剂，检测报告见附件。
5．速凝剂：山西凯迪建材有限公司的KD-4速凝剂，检测报告见附件。
6．拌和用水：自来水。
三、设计过程1．试配强度确定（f cu,o）混凝土配制强度按下式计算：f cu,o= f cu,k+σ式中f cu,o-----混凝土配制强度，MPaf cu,k-----混凝土立方体抗压强度标准值，MPaσ-----混凝土强度标准差（MPa）。
无统计资料，根据JTJ041-2000《公路桥涵施工技术规范》按附表F-4取用。
σ值σ取值为，混凝土配制强度：f cu,o= f cu,k+σ=20+×=（MPa）2．水灰比确定（W/C）混凝土强度等级小于C60，混凝土水灰比按下式计算W/C= (αα·f ce) / ( f cu,o+αα·αb·f ce)式中αααb------回归系数，按JGJ55-2000《普通混凝土配合比设计规程》表5.0.4采用。
αf ce------水泥28天抗压强度实测值，MPa可按下式确定f ce=γc·f ce,g式中γc------水泥强度等级值的富余系数，取为1. 0。
C喷射混凝土配合比
C20喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTGF60-2009《公路隧道施工技术规范》3、JTG/TF60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级：C20。
2、设计混凝土坍落度：800~120mm 。
3、水泥：海螺水泥P.O42.5。
细骨料：选用泾川0~4.75mm 天然中砂。
粗骨料：选用策底坡石料厂5~10mm 碎石。
外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。
拌合水：饮用水。
4、拟使用工程部：隧道锚杆支护、仰拱等。
5、原材料主要技术指标及试验结论 （1：水泥）材料名称规格主要试验检测项目备注细度80μm筛余标准稠度凝结时间安定性 抗压强度MPa 抗折强度MPa 水泥 P.O42.5初凝终凝试饼法雷式夹法3d 强度28d 强度3d 强度28d 强度后附检测报告规定值 ≤10% /≥45min ≤600min无弯曲无裂缝＜5 ≥17≥42.5 ≥3.5 ≥6.5实测测0.9131.5g150 185 合格 1.0 30.4 47.6 5.5 7.6（2：粗集料）材料名称主要试验检测项目备注粗集料 表观密度吸水率 含泥量 针片状含量压碎值 坚固性 后附检测报告规定值 ＞2500kg/m3≤1.0% ≤1.5% ≤20% ≤20% ≤12% 实测测27130.490.98.016.87.0(3:细集料)材料名称 规格 主要试验检测项目备注细集料0-4.75mm 细度模数 表观密度 堆积密度 空隙率含泥量坚固性后附检测报告规定值 2.3-3.0＞2500kg/m3 ＞1350kg/m3＜47%＜3.0%＜8%实测测2.76 2521 1492 40.8 2.7 /三、混凝土基准配合比设计1、计算配制强度20MPaσ----混凝土强度标准差，取4.0MPa 。
混凝土设计强度：k cu f ,＝20MPa混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×4=26.6MPa2、水胶比：根据设计规范及试拌效果取水胶比0.52。
C20喷射混凝土配合比设计
C20喷射混凝土配合比设计C20喷射混凝土配合比设计书项目部工地试验室2015年12月26日一、设计及试验依据1、《公路工程集料试验规程》 (JTG E42-2005)2、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005)3、《公路隧道施工技术规范》（JTG F60-2009)4、《公路隧道施工技术细则》（JTG/TF60-2009)5、《锚杆喷射混凝土支护技术规范》（GB 50086-2001)6、《普通混凝土配合比设计规程》（JGJ 55-2011)7、设计图纸及技术要求二、设计要求混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理；用于隧道边仰坡防护及初期支护C20喷射混凝土施工；设计强度：C20；坍落度80mm--120mm。
三、原材料试验结果1、水泥：采用洋房牌水泥，湖北亚东水泥有限公司生产的P.O42.5水泥，按ISO国家标准检测方法，其各项指标试验结果详见后附水泥报告；2、粗集料：采用金牛石料场碎石，为5～10 mm连续级配,最大粒径为9.5mm，其各项指标试验结果见表1，各项指标经检验符合规范要求。
表1粗集料各项指标试验结果一览表名称规格(mm)压碎值(%) 针片状颗粒含量(%)含泥量(%) 表观密度(kg/m3)5～10 mm / 3.2 0.7 2866技术指标要求＜20 ＜15 ＜1.0 ＞25001.细集料：采用大悟海威砂场黄砂，其各项指标试验结果见表2，各项指标经检验符合规范要求。
表2细集料各项指标试验结果一览表名称含泥量(%）表观密度(kg/m3)细度模数Ⅱ区级配累计筛余（按质量计，%）方孔筛筛孔边长尺寸(mm)4.75 2.36 1.18 0.6 0.3 0.15细集料2.8 2664 2.8 5.1 18.6 37.4 47.7 87.1 96.3 技术指标要求≤3.0＞25002.3～3.0中砂0～10 0～25 10～50 41～70 70～92 90～1004、砂石料掺配：依据《锚杆喷射混凝土支护技术规范》(GB 50086-2001)中规定，砂、碎石级配掺配后通过率宜满足下表3：表3 喷射混凝土骨料通过各筛径的累计重量百分率（%）粒径（mm) 0.15 0.3 0.6 1.2 2.5 5 10 15优5--7 10--15 17--22 23--31 34--43 50--60 78--82 100良4--8 5--22 13--31 18--41 26--54 40--70 62--90 100 从砂、碎石的筛分试验结果，砂率宜44%--46%。
