多通道无线电遥控.
10通道无线电遥控开关电路图

10通道无线电遥控开关电路图在网上找的,想照着做一个,不知电路图对不对,希望懂电子的朋友指点一下,能否做成,有什么注意事项,谢谢大家~10通道无线电遥控开关电路本例介绍一款10通道无线电遥控开关,它用一只10通道无线电遥控发射器来控制10只无线接收控制器,具有遥控距离远(大于10m)、抗干扰能力强、无方向性、不受墙壁阻挡等特点,可用于家庭内灯具的遥控(可在室内任意位置遥控每一个房间照明灯的亮与灭)。
工作原理10通道无线电遥控开关电路由无线遥控发射器电路和无线遥控接收控制器电路组成,如图所示。
无线电遥控发射器电路由可控变频振荡器和无线遥控发射电路组成,如图所示。
无线电遥控接收控制器电路(10通道)由无线电遥控接收电路、锁相环译码器、控制执行电路和电源电路组成。
图是第1通道无线电遥控接收控制器电路,其余9通道无线遥控接收控制器与此电路基本相同,只是RP1与RP2一RP10(RP2一RP10在电路中未画出,它们的电阻值依次调节为4.4kSZ, 5.7M, 7.3kn, 8.3kSZ,9'.7kSZ, 10.5价、12.3kSZ、14.5kSZ和17价)的电阻值不同。
220V交流电压经C6降压、VD2整流、VS稳压及C7滤波后,为IC3-IC5和K提供6V左右的直流电压。
分别按一下SA1-SA10时,无线电遥控发射器上的可控变频振荡器输出10种不同频率方波脉冲电压信号.例如按动SAI时,IC1 3脚输出的方波脉冲电压信号经R12限流后从IC2的3脚输出,该信号经IC2内电路调制放大后,由内藏的发射天线将250MHz的高频电磁波向空中辐射出去.IC3接收到IC2发射的高频电磁波信号并对该信号进行放大和调节处理,解调后的方波脉冲从IC3的1脚输出后,直接从IC4的3脚输入,经IC4内电路频率译码处理后,从IC4的8脚输出一个负脉冲信号,使IC5内部的双稳态驱动电路翻转,IC5的2脚输出低电平,K通电吸合,其常开触头将照明灯ELI点亮。
多通道遥控器原理

多通道遥控器原理嘿,朋友们!今天咱来聊聊多通道遥控器原理。
你说这多通道遥控器啊,就像是一个神奇的魔法棒,能指挥各种设备乖乖听话呢!你看啊,多通道遥控器就好比是一个超级指挥官,它有好多条“命令通道”。
每个通道就像是一条专门的电话线,能把你的指令准确无误地传达给对应的设备。
比如说,一个通道管着电视的开关,另一个通道负责音量调节,再来一个通道能切换频道。
这多厉害呀,就好像你有好多只手,同时在操控不同的事情。
想象一下,要是没有多通道遥控器,那得多麻烦呀!你得走到电视跟前按按钮来换台,想要调节音量还得再跑一趟。
但有了它,你舒舒服服地坐在沙发上,动动手指,各种操作就轻松完成啦。
这多通道遥控器可不简单呢,它里面有好多小零件和电路,就像一个小小的城市,有各种道路和设施来保证一切正常运转。
每个通道都有自己的任务,就像城市里不同的工作岗位一样。
它们要准确地识别你的指令,然后把这个指令通过无线电波发送出去。
这无线电波就像是快递员,把你的要求快速送到设备那里。
设备收到后,就会按照你的要求行动啦。
而且啊,多通道遥控器还特别智能。
它能记住你之前的设置,下次再用的时候就不用重新调整啦。
这就好像你的好朋友,知道你的喜好和习惯,不用你多说就知道该怎么做。
你说这多通道遥控器是不是很神奇?它让我们的生活变得更加方便和有趣。
我们可以轻松地掌控各种设备,享受科技带来的便利。
所以啊,大家可别小看了这小小的多通道遥控器,它背后的原理可复杂着呢,但又给我们带来了这么大的好处。
我们真应该感谢那些发明和改进它的人,让我们的生活变得如此轻松愉快!怎么样,现在是不是对多通道遥控器原理有了更清楚的认识啦?原创不易,请尊重原创,谢谢!。
简易无线电遥控电路(接收篇)

简易⽆线电遥控电路(接收篇)上篇介绍了⽆线电遥控发射器,下⾯继续介绍相配套的⽆线电遥控接收器。
图1是⼀个简单的直接放⼤式⽆线电遥控接收器,⽤来接收发射器发射的遥控指令,但需注意L1与C2的谐振频率必须与发射器发射的⾼频载波频率相⼀致。
它接收到的⾼频载波经L2、C3耦合,VT1检波与VT2放⼤,直接驱动继电器K完成遥控动作,但电路灵敏度较低,接收距离为⼏⽶,只适合在同⼀室内使⽤。
图1 简单的直接放⼤式⽆线电遥控接收器为提⾼接收灵敏度,通常⽆线电遥控接收器都采⽤超再⽣式或超外差式电路,只需⼀个三极管,接收灵敏度就能达到和超过⼀级独⽴本机振荡、⼀级混频和⼆级中放的标准超外差接收器电路⽔平,所以民⽤⽆线电遥控接收器⼤多采⽤超再⽣接收电路。
图2是⼀个典型的超再⽣接收电路,C4构成正反馈使电路处于强烈再⽣状态,淬灭频率由⾼频扼流圈L2及R2、C5决定,其取值⼤⼩对接收灵敏度影响极⼤,L1、C2决定的接收频率必须与发射器⼀致。
超再⽣检波器解调后的⾳频调制信号经低通滤波器L3、C6由C7输出。
低通滤波器滤除超再⽣检波器所特有的超噪声。
⾼频扼流线圈L2、L3制作同发射器。
图2 典型的超再⽣接收电路之⼀图3是另⼀种超再⽣接收电路。
解调信号是从三极管集电极负载电阻R2取得,再经R4、C6滤除超再⽣接收器所特有的超噪声,后经C7输出,该电路接收灵敏度较前者略低。
图3 典型的超再⽣接收电路之⼆图4所⽰电路是与⽆线电遥控发射器中图5配套的接收器,VT1构成超再⽣检波器,当按下发射器发射按钮时,它就接收到来⾃发射器的电信号,解调后的⾳频信号由C6输出送⾄VT2放⼤后,经T送⾄VT3的发射结,VT3偏压直接来⾃T次级线圈的⾳频信号,该信号经VT3发射结整流后达到0.25V左右,使锗三极管VT3获得正偏置⽽导通,集电极电流在R5上的电压降作为VT4的基极偏压,VT4也导通,继电器K得电吸合。
松开发射器按钮,电路回复到静态,K失电释放。
无线电遥控基础知识-单通道 多通道 单路 多路

无线电遥控基础知识-单通道多通道单路多路单通道和多通道遥控:单通道:只能控制一个执行机构多通道:能控制两个,或两个以上多个执行机构的叫多通道,如遥控车,能控制前进,后退的是两通道遥控,能控制前进,后退,左转,右转的是4通道,还能控制加速的是5通道。
单路多通道:在同一时间只能发送一个遥控指令,多个遥控指令只能一个一个的发送,它的执行机构也是顺序执行的。
多路多通道:在同一时时间能执行两个或两个以上的动作机构。
如遥控小车,在前进的同时转弯就需要两路遥控。
例如:某遥控系统有可以发出8个控制指令(相应的执行机构就有8个不同动作,发射机相应发出8个不同信号),但同时只能发出3个控制指令(执行机构同时进行3个动作),则该遥控系统为3路8通道遥控。
频分制遥控:将遥控指令信号,加载到多个音频信号上,然后再调制到高频载波上,通过天线发送出去频分制单路遥控:在同一时间只能有一个开关被按下,不同的按键按下,产生不同的音频信号,用不同的音频信号作为一个控制指令,控制相应的执行机构。
频分制多路遥控时分多路遥控是利用时间的正交性,即以时间作为信号分割的参量,使各路信号各占一小段时间(常称为时隙),并在时间轴上互不重叠。
它利用不同时隙来传送不同路的遥控信号。
优点如下:①在时分多路电路中,各路信号的编码与译码、多路信号的汇合与分路均采用数字电路,比颇分多路采用的模拟滤波器、选频器进行分路要简单、可靠,且体积小、重量轻。
②在频分多路装置中,由于电路和传输通道的非线性,易产生交替失真和高次谐波,易引起路间串扰;而在时分多路装置中,多采用数字集成器件,相对于使用模拟器件的非线性失真要小得多。
时分制多路多通道遥控:。
四通道无线电遥控器原理图

4通道无线电遥控开关,它采用无线电遥控发射/接收集成电路和无线电遥控专用编码/解码集成电路制作,可同时控制4种不同电器或控制同一种电器的不同工作状态。
工作原理4通道无线电遥控开关电路由无线电遥控发射器电路和无线电遥控接收控制器电路组成,如图所示。
无线电遥控发射器电路由无线电遥控发射头,IC1无线电摇控编码器和开关控制电路组成,如图所示。
无线电遥控接收控制器电路由无线电遥控接收头IC3,无线电遥控解码器和控制执行电路组成。
如图所示。
按动SB1一SB4中某控制按钮时,IC2对该控制指令进行解码处理后,通过IC1内藏天线发射出去。
IC3通过内藏天线接收到ICI发射的编码指令信号后,先对其进行内部解调、放大和整形处理,然后再送人IC4进行解码处理。
当编码指令信息与IC4所设定的数据一致时,IC4相应的数据输出端输出高电平,使该路晶体管饱和导通,继电器吸合,受控的电器通电工作。
例如,按动SB1时,IC4的DO端(10脚)输出高电平,使w1饱和导通,K1吸合,K1的常开触点将该路受控电器的工作电源接通,松开SBl后,IC4的DO 端锁定为高电平,K1维持吸合。
再按动SB2时,IC4的D1端(11脚)输出高电平,使VT2导通,KZ吸合,其常开触点将受控电器的工作电源接通。
此时,IC4的DO端和D1端均输出高电平,K1和K2均吸合。
若再按动一下SB1,·则IC4的DO端变为低电平,使VT1截止,K1释放,其常开触点将受控电器的工作电源切断。
IC4的DO一D3端能同时输出高电平,使Kl一K4均吸合。
4通道无线遥控开关可同时工作,也可单独工作。
在按下SB1一SB4中某控制按钮时,VL即发光;松开按钮后,VL熄灭。
元器件选择IC1选用T630型无线电遥控发射头;IC2选用VD5026型无线电遥控编码器集成电路;IC3选用T631型无线电遥控接收头;IC4选用VD5027型无线电遥控解码器集成电路。
VT1一VT4均选用58050或C8050型硅NPN晶体管。
五通道无线电遥控器原理图

TX-2B / RX / 2B 5通道无线电遥控器。
这篇文章是关于一个简单的5通道无线电遥控器控制集成电路TX-2B RX-2B士兰半导体电路的基础上。
TX-2B / RX-2B是一个远程的,可用于远程控制应用程序的编码器的解码器对。
TX-2B / RX-2B有5个频道,宽工作电压范围(1.5V至5V),低待机电流(大约为10uA),低工作电流(2毫安),自动关机功能,需要很少的外部元件。
对TX-2B / RX-2B最初被设计用于远程玩具车应用中,但它们可以被用于远程切换应用程序的任何种。
电路图和说明。
远程编码器/发射器电路。
5个频道的视遥控器编码器/发射器电路TX-2B形成的电路的主要部分。
按钮用于激活(ON / OFF)的相应的O / P通道中的接收器/解码器电路,开关S1至S5。
这些按钮开关是连接到内置在锁存器电路TX-2B。
电阻器R7的TX-2B的内部振荡器的频率设置。
电阻R1和齐纳二极管D1形成了一个简单的齐纳稳压电路提供的IC 3V从9V主电源。
C2是滤波电容C1是一个噪声的旁路电容。
D2是R6限制电流通过LED的电源LED指示灯。
S1是ON / OFF开关。
8脚的IC将可编码控制信号。
引脚8提供的编码信号是没有载波频率。
该信号被馈送到一个无线电发射器的电路,该电路的下一个阶段。
晶体X1设置的发射器部分的振荡器的频率。
R 2是为Q1的偏置电阻,而R3限制Q1的集电极电流。
的编码的信号被耦合到Q1的集电极通过C3用于调制。
晶体管Q2和相关元件的调制信号,提供了进一步的扩增。
遥控接收器/解码器电路。
5通道无线电遥控解码器的遥控接收器电路是内置IC周围的RX-2B。
的电路的第一部分是围绕晶体管Q1的无线电接收机。
所接收的信号被解调,并供给到管脚14的IC。
销14是在逆变器的内置于IC内部的输入。
R2设置IC的内部振荡器的频率。
O / P 1 O / 5的输出引脚被激活,相应的按钮S1至S5。
多通道无线电遥控

多通道的无线电遥控电路单通道的遥控电路虽然简单,但是它的功能实在是太少了,如果用它来制作一辆遥控小汽车的话,就只能让小车走和停,别的就不能做了。
但如果我们用两个同样的单通道遥控电路同时控制这辆遥控小汽车的话,情况就不同了,我们可以用一个单通道遥控电路控制小车的前进和停止,用另一个遥控电路控制小车的左转和右转,于是这辆小车就有更多的动作可以表演了。
实际上做两个同样的单通道遥控电路是没有必要的,因为有不少电路两者是可以共用的,比如电源、天线等,这样就可以简化电路,更容易制作,同时还可以节约一些经费。
像这种将两个单通道的遥控电路合在一起形成的电路,就是双通道遥控电路。
当然还可以将更多的通道集于一个电路中,这就是多通道遥控电路了。
用分立元件来制作多通道遥控电路是一件很麻烦的事,如果具有一些比较高档的仪器,如数字频率计、示波器、扫频仪等,再有一个屏蔽室,制作这样的电路就要容易一些,或者就是在制作无线电遥控电路上具有很多的经验,用一些比较简单的仪器也可以,但这些对于我们初学者来说都是不太现实的。
因此我们仍然采用集成电路来制作这样的遥控电路,这里我们介绍一种三通道的遥控集成电路,由它们构成的遥控电路可以对三种电器进行控制,如果将信号进行放大后再发射,它的遥控距离可达1000 米以上,电路简单可靠,制作方便。
这种遥控集成电路也是分为发射电路和接收电路两个块子,发射用的集成电路为DF-27,接收用的为DJ-27,它们的外形如图4-2-7 所示。
一.发射电路用DF-27 构成的遥控典型电路如图4-2-7 所示,发射用的载波频率由集成电路6、7 脚上接的谐振电路的频率决定,在这里我们使用了晶体振荡器,它的频率为27.145MHz,使用晶体振荡器可以得到非常稳定和准确的振荡频率,这个载波将从集成电路的9 脚输出,通过一个输出回路接上一个天线就可以发射了,但这样发射的功率很小,只能发射几十米远。
但只有一个载波信号就不能成为多通道的遥控了,在这里采用了将不同的频率调制在载波中进行发射的方式,也就是将三个不同的占空比的脉冲低频信号调制在27.145MHz 的载波中,在接收端解调后查看有无这几个脉冲低频信号,就可以进行控制了。
四路无线遥控开关设计毕业设计论文

四川托普信息技术职业学院毕业设计论文四路无线遥控开关学生姓名:谭刚学生学号: 0902010301专业方向:电子信息工程技术指导老师:王跃进指导单位:电子与通信系2011年11月14 日摘要介绍了一种四路无线遥控开关系统的设计方法,并对该系统的组成结构和工作原理进行了详细的说明。
该系统采用解码芯片对接收到的信号进行解码,本文针对拥有多种家用电器的现代化家庭,设计了一套能够控制多路用电器的无线遥控开关。
本设计采用315M稳频无线电遥控组件及其他外围设备。
组装的遥控开关,可对4路220V 用电器分别开关,也可将印制板上连接继电器各转换触点与220V的条划断,仅利用继电器触点输出去开关或控制其他电路。
该无线遥控开关电路可控制4路开关,可在中短距离(≤30米)内,无需对准用电器按一按遥控器按钮,即可实现多路遥控电源电路接通与断开的目的,不仅适用于一般家庭,而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备,关键词:继电器;无线电;遥控引言近十几年信息通信领域中,发展最快、应用最广的就是无线通信技术。
而无线通信技术又有着集成化,低功耗,易操作的发展趋势。
目前,一些只由微控制器和集成射频芯片构成的无线通信模块不断推出,这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。
无线射频技术作为本世纪最有发展前景的信息技术之一,已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信,可以自动识别目标对象并获取相关数据,具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
第1 章设计任务分析1.1 设计要求设计实现四路无线遥控开关,对室内范围内的受控对象进行无线遥控,通信利用无线射频芯片CD4013实现,工作频率433MHz,遥控距离10m以上。
可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制,也可以实现隔墙遥控,在房间可遥控客厅的灯具等。
无线电遥控多通道开关系统的设计

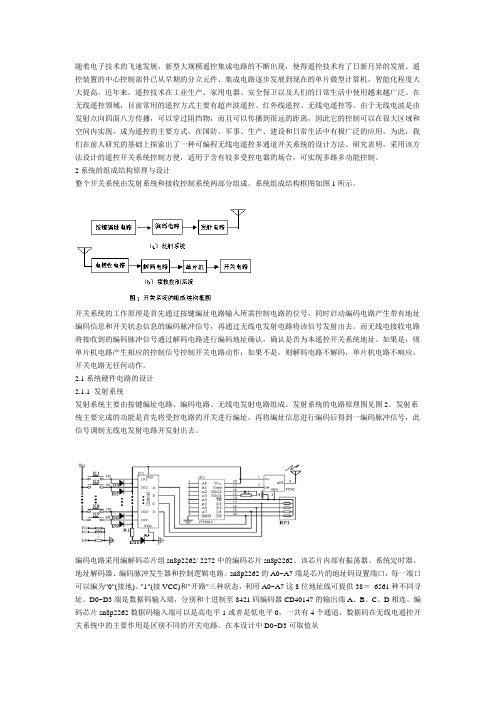

随着电子技术的飞速发展,新型大规模遥控集成电路的不断出现,使得遥控技术有了日新月异的发展。
遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机,智能化程度大大提高。
近年来,遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。
在无线遥控领域,目前常用的遥控方式主要有超声波遥控、红外线遥控、无线电遥控等。
由于无线电波是由发射点向四面八方传播,可以穿过阻挡物,而且可以传播到很远的距离,因此它的控制可以在很大区域和空间内实现,成为遥控的主要方式,在国防、军事、生产、建设和日常生活中有极广泛的应用。
为此,我们在前人研究的基础上探索出了一种可编程无线电遥控多通道开关系统的设计方法。
研究表明,采用该方法设计的遥控开关系统控制方便,适用于含有较多受控电器的场合,可实现多路多功能控制。
2系统的组成结构原理与设计整个开关系统由发射系统和接收控制系统两部分组成。
系统组成结构框图如图1所示。
开关系统的工作原理是首先通过按键编址电路输入所需控制电路的位号,同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号,再通过无线电发射电路将该信号发射出去。
而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认,确认是否为本遥控开关系统地址。
如果是,则单片机电路产生相应的控制信号控制开关电路动作;如果不是,则解码电路不解码,单片机电路不响应,开关电路无任何动作。
2.1系统硬件电路的设计2.1.1 发射系统发射系统主要由按键编址电路、编码电路、无线电发射电路组成。
发射系统的电路原理图见图2。
发射系统主要完成的功能是首先将受控电路的开关进行编址,再将编址信息进行编码后得到一编码脉冲信号,此信号调制无线电发射电路并发射出去。
编码电路采用编解码芯片组sn8p2262/ 2272中的编码芯片sn8p2262。
该芯片内部有振荡器、系统定时器、地址解码器、编码脉冲发生器和控制逻辑电路。
四通道遥控器

电路实践系列讲义四通道遥控器四通道遥控器由二部分电路组成,一部分是编码发射器,一部分是接收解码器。
四通道遥控器的功能是由四个遥控通道,即可以发射四个遥控信号,接收端可以接收到相应的信号。
四通道遥控器的应用非常广泛,如遥控飞机,遥控汽车等等遥控类玩具,发射器可以发射四个信号(分别表示遥控飞机的前进,后退,左转,右转),安装在遥控飞机上的接收器接收到相应的信号后,就可以在控制信号的作用下分别执行前进,后退,左转,右转的动作。
又如在家电方面的应用,一遥控豪华灯,可以有四种不同的亮度或有四种不同的颜色,在遥控信号的作用下完成相应的动作。
又如遥控豪华风扇,有四个不同的风速,接收器在接收到遥控信号后输出控制信号使风扇的相应电路接通,实现相应的功能。
实现四通道遥控器的功能的电路方案有多种。
如发射器在相应按键的作用下发射出不同频率的信号,接收器接收到不同频率的信号后输出相应的控制信号。
这种电路的发射器电路比较简单,多谐振荡器,在按下相应按键后产生相应频率的信号,信号通过红外发光二极管发射出相应频率的信号以红外光的方式向外发射。
接收电路比较复杂,由红外接收二极管接收到信号,再通过放大器放大,再通过解码器解调,基本原理是解码器接收到与本振频率相同频率的信号时会输出一个信号,接收到与本振频率不相同频率的信号时没有信号输出,我们可以设计一个扫描电路,让解码器的本振频率一直处于变化的状态下,一但当本振频率变化到与接收信号频率相同时,电路停止扫描,得到稳定的输出控制信号,从以上的讨论中可知,控制信号的状态与扫描电路的状态有关,所以可以得到不同的控制信号。
而本电路方案采用现在比较常用的方案,发射器发射出的信号频率是相同的,但是信号的编码状态是不同的,如四通道遥控器的发射电路就有四种不同的编码状态,主要电路的构成是编码电路,调制电路(将编码电路输出的信号调制到较高频率上),发射电路(主要是功率放大,达到一定的发射功率),发射电路相对上一种方案要复杂一点。
2路无线电遥控开关制作

2路无线电遥控开关制作摘要:随着无线电技术的不断发展和成熟,各种遥控设备已大量地在人们的生活中应用,让我们享受到了许多的方便。
2路无线电遥控开关电路主要有供电部分、信号发射部分、接收解码部分和开关控制部分组成。
220V交流市电接在进线端子上,经C1、R1、VD1-VD4组成的降压整流电路后,在CW1上形成24V左右的直流电压,为电路提供工作电源。
当接收模块IC2收到遥控器发射的无线电编码信号后,就会在其输出端输出一串控制数据码,这个编码信息经专用解码集成电路IC1解码后,相应继电器吸合,从而达到遥控控制。
关键词:无线电,遥控,继电器1、设计思想1.1、系统工作原理2路无线电遥控开关的工作原理是首先通过按键编址电路输入所需控制电路的位号,同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号,再通过无线电发射电路将该信号发射出去。
而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认,确认是否为本遥控开关系统地址。
2路无线电遥控开关的电路如下图1.1,220v市电接在进线端子上,经C1、R1、VD1-VD4组成的减压整流电路后,在CW1上形成24v左右的直流电压,为电路提供工作电源。
24v直流电压经电阻R3降压后,在CW3两端形成稳定的5v工作电压,作为无线就收模块和解码电路的工作电源。
平时,IC1的11、12脚输出低电平,继电器断开,当接收模块IC2接收到遥控器发射的无线电编码信号后,就会在其输出端输出一段数据控制码,这个编码信息经装用解码集成电路IC1解码后,在输出端输出相应的控制数据。
本文介绍的数据信息为有效时D2输出为高电平这个高电平经R6输入到VT2的基级,时使其导通,相应的继电器吸合,从而点亮电灯;当无线接收部分接收到的数据信息D2为0时,由于VT2失去基级电流,使其关断,继电器断开。
从而达到远程控制开关的功能。
1.2、系统组成及其功能1.2.1系统组成整个2路无线电遥控开关电路主要有供电部分、信号发射部分、接收解码部分和开关控制部分组成。
无线电遥控器的分类和组成

⽆线电遥控器的分类和组成⽆线电遥控器的分类和组成要了解⽆线电遥控就必须⾸先知道什么是⽆线电遥控,⽆线电遥控就是利⽤电磁波在远距离上,按照⼈们的意志实现对物体对象的⽆线操纵和控制,这种⽆线控制的⽅式就叫做⽆线电遥控。
⽆线电遥控遥控技术的诞⽣:起源于⽆线电通讯技术,最初的构想是⽆线电电报技术的建⽴,真空电⼦管的发明使得⽆限电技术的应⽤和普及很快应⽤在民⽤和军⽤等各个领域。
在第⼀次世界⼤战时,⽆线电遥控应⽤较多的是在军事上,将遥控装置安装在鱼雷,当鱼雷发射后利⽤遥控鱼雷去攻击敌⽅的船只和舰艇,使得鱼雷的命中率⼤⼤的提⾼。
到了第⼆次世界⼤战时,纳粹德国⼜将⽆线电遥控系统安装在V——2⽕箭上,对英国伦敦进⾏了⼤规模的轰炸,在那时可以说⽆线电遥控技术发挥到了极⾄。
后来随着晶体管的发明和集成电路的诞⽣,⽆线电遥控技术达到了更加完善的程度,现如今我们所知道导弹、卫星、航天飞机等⾼科技技术都是利⽤⽆线电遥控技术的结晶,它已经不再是军事领域唯⼀成员,我们的⽇常⽣活可以说是已经离不了⽆线电遥控,如:遥控监视、报警、遥控电视、遥控玩具等等。
那么,⽆线电遥控是怎样划分的呢?⼜是怎样⼯作的呢?下⾯我们就来谈谈这个问题。
从⽆线电遥控的定义上看,所有能够实现⽆线遥控的控制系统,都应视为⽆线电遥控装置,为此我们按其发射和接收波谱频率上分,有⾳频声控、可见光控、红外线控、射频电磁波控和载频电磁波控等;按发射和接收的传输⽅式上分,有再⽣式、超再式、外差式、超外差式、等幅、调幅式和调频式等等;如果按发射和接收的载体性质上分,有单⾳频式遥控、双单⾳频式遥控、脉冲数字式遥控等等;如果我们按发射和接收的动作类型上分,有开关式、占空⽐式、脉宽式、脉位式、复合式、时分⽐例式和混合⽐例式等等;如果按发射和接收的通道数量上分,有单通道、双通道、四通道、⼋通道和⼗通道以上的多通道等等;如果再按发射和接收频率波长上分,有长波、中波、短波或低频、⾼频和甚⾼频等等;从发射和接收的电路组成上看,有分⽴元件、集成电路、模拟电路、数字电路、混合电路等等。
无人机遥控器多通道控制功能应用

无人机遥控器多通道控制功能的应用具有广泛的意义,它不仅可以用于无人机飞行控制,还可以应用于机器人、自动化设备等领域。
多通道控制功能是指通过多个通道同时控制同一个对象,实现更精确、更灵活的控制。
在无人机领域,多通道控制功能的应用主要体现在以下几个方面:1. 精准定位与导航:无人机遥控器通过多个通道同时控制无人机的多个飞行参数,如高度、速度、方向等,可以实现精准的定位和导航。
这有助于无人机在复杂环境中进行精确的飞行和拍摄,如在野生动物保护、地形测绘等领域的应用。
2. 复杂环境下的飞行控制:在复杂的环境中,如山地、森林等,无人机需要应对各种障碍物和不确定因素。
通过多通道控制功能,无人机可以更加灵活地调整飞行姿态和速度,避免碰撞和干扰,提高飞行安全性。
3. 多机协同与编队飞行:多通道控制功能还可以实现多架无人机之间的协同与编队飞行。
通过遥控器上的多个通道,飞行员可以同时控制多架无人机的飞行姿态和速度,实现同步飞行、变换队形等复杂动作。
这有助于实现大规模无人机巡逻、监测等任务。
除了无人机领域,多通道控制功能在其他领域也有广泛的应用前景。
例如,在机器人领域,多通道控制功能可以实现机器人的精确移动、姿态调整和感知反馈,提高机器人的灵活性和适应性。
在自动化设备领域,多通道控制功能可以实现设备的精确控制和联动,提高生产效率和产品质量。
在实际应用中,多通道控制功能可以通过多种方式实现,如通过遥控器上的多个按键、旋钮和显示屏等硬件设备,以及通过软件编程实现信号的合成、切换和同步等操作。
此外,多通道控制功能还可以通过无线通信技术实现远程控制和协同控制,提高控制的灵活性和可靠性。
总之,无人机遥控器多通道控制功能的应用具有广泛的应用前景和实际意义。
它不仅可以提高无人机的飞行精度和安全性,还可以应用于机器人、自动化设备等领域,提高相关设备的自动化水平和生产效率。
随着技术的不断发展和应用领域的拓展,多通道控制功能的应用前景将更加广阔。
TX315B2的4通道无线电遥控灯开关电路原理图及其接发示意图 来源

TX315B2的4通道无线电遥控灯开关电路原理图及其接发示意图来源: 电子市场时间: 2008-5-20 6:29:42本例介绍一个采用TX315B2全晶振无线电发射接收组件制作而成的4通道无线电遥控灯开关它可以独立互不干扰遥控4个不同地方灯具的开启与关闭。
其适用于楼道、厨房、卫生间、客厅、卧室等各种照明及装饰灯具也可以用它来控制各种家用电器电源的通断。
该开关的另一个特点是可以与家中已有的墙壁开关进行联动控制方式就象楼梯的双联开关一样使墙壁开关与遥控器都能随时对照明灯进行通断控制。
工作原理采用TX315B2的4通道无线电遥控灯开关电路如图a所示电路由无线电遥控发射器与接收控制器两部分组成。
发射器是一个成品微型匙扣式发射机接收控制器需要自制它由TX315B2接集成电路、D触发器、继电器控制电路及电源电路等几部分组成由于它的4个通道输出电路完全相同故本电路仅画出D 通道一路一C3个通道与D通道相同。
TX315B2接收集成电路A一D及to引脚均为解码信号输出端其中A一D为数据锁存输出为解码有效非锁存输出它们均能输出4V高电平输出驱动电流约2mA. A一D脚对应发射器的A一D4个按键当按下发射机某一按键时带有此键数据特征的信号发出接收集成电路收到该指令信号时相对应的数据锁存输出端输出高电平而其余则保持低电平。
停发信号时输出端原数据锁存直至收到新的信号指令为止I.端为非锁存输出模块每收到一次有效指令信号时都输出高电平停发信号时即恢复低电平。
IC2集成电路中的D触发器接成双稳态工作模式接收模块A一D端所输出的高电平仅用作触发脉冲使用。
当按动发射器上的D键时数据输出端D及I均输出高电平经R1加到双稳触发器的CP端使双稳电路翻转路继电器K1吸合。
松键后虽然数据输出端D被锁定仍为高电平但to输出低电平导通将双稳电路的CP端钳位在低电平所以CP端获得的高电平脉冲宽度等于按键的时间长度再次按动D键时端又获得一次高电平脉冲电路再次翻转继电器K1释放如此往复。
机器遥控用无线电装置的信号多路复用技术研究

机器遥控用无线电装置的信号多路复用技术研究无线电信号的多路复用技术在现代通信中扮演着重要的角色,特别是在机器遥控领域。
本文将对机器遥控中的无线电信号多路复用技术进行研究,探讨其原理、应用和未来发展趋势。
一、无线电信号多路复用技术的原理无线电信号多路复用技术是一种将多个信号合并在一起传输的技术,以提高通信效率和传输容量。
在机器遥控中,常常需要同时传输多个信号,如控制信号、传感器信号等。
通过多路复用技术,可以有效地将这些信号合并在一起,通过同一无线电信道传输。
在机器遥控中常用的无线电信号多路复用技术包括频分多路复用(FDM)和时分多路复用(TDM)。
频分多路复用将不同信号分配到不同的频率带宽上,然后将这些信号合并在一起传输。
时分多路复用则是按照时间片的方式将不同信号交错传输,接收端再根据时间片还原出原始信号。
二、无线电信号多路复用技术的应用无线电信号多路复用技术在机器遥控中有广泛的应用。
首先,它可以提高机器遥控的通信效率。
通过多路复用技术,不同的信号可以在同一无线电信道上传输,大大提高了信道利用率。
其次,多路复用技术可以减少通信的延迟。
因为所有的信号都通过同一信道传输,不存在信号冲突和重传的问题,从而降低了传输延迟。
此外,多路复用技术还可以降低通信的能耗。
通过合并多个信号进行传输,可以减少无线电发送器的功耗,提高通信的能效。
在具体的应用场景中,无线电信号多路复用技术常常用于机器人遥控、智能家居、工业自动化等领域。
在机器人遥控中,通过多路复用技术可以同时传输机器人的控制信号、图像信号和传感器信号,实现对机器人的全面监控和控制。
在智能家居中,多路复用技术可以同时传输家庭安防系统、智能家电等设备的信号,方便用户对家居设备进行统一控制。
在工业自动化中,多路复用技术可以同时传输多个传感器的信号,实现对生产过程的实时监测和控制。
三、无线电信号多路复用技术的发展趋势随着科技的发展和应用需求的变化,无线电信号多路复用技术也在不断演进和发展。
多通道数字遥控接收器设计

目录第一章绪论11.1 无线遥控技术现状11.2 课题研究的意义2第二章设计方案 22.1 无线电发射接收系统总体设计方案22.2 无线电发射接收系统设计思路32.3 无线遥控发射接收系统原理32.4 数字信号传输发射系统元件的选择42.4.1 无线电发射系统编码器的选择42.4.2 无线发射机的选择62.5 数字信号传输接收系统元件的选择72.5.1 无线接收机的选择82.5.2 无线接收系统解码器的选择82.6 数模转换器件的选择11第三章系统硬件设计143.1 数字信号发射接收系统硬件设计方案143.2.1 键盘143.2.2 编码部分电路153.2.3 解码部分电路153.2.4 LED显示部分电路163.2.5 数摸转换部分电路173.2 开发板调试部分电路设计183.3 电源电路设计19第四章系统调试224.1 系统调试的总体思路224.2 系统的局部调试224.2.1 键盘和74LS148编码电路调试224.2.2 编码芯片PT2262和解码芯片PT2272电路调试234.2.3 显示电路调试244.2.4 数模转换模块电路调试254.3 系统的总体调试26第五章结论275.1 提高可靠性275.2 提高抗干扰性275.3 总结28致谢29参考文献30附录31第一章绪论1.1 无线遥控技术现状无线遥控,即是在控制端把控制指令以某种编码方式形成易于传输的信号,通过无线传输,在受控端经解码等处理形成相应的控制操作。
无线控制方式多种多样,可以根据不同的应用需要采用适宜的方式。
各种遥控方式的不同,主要在于信息的编码处理方式和信息的传输方式。
所传信息的形式以及信息量的大小决定采用何种信息编码和处理方式,而信息传送的距离决定采用何种传输方式。
在编码方式上,目前在简单信息的遥控中常采用的是PCM方式和DTMF方式。
这两种方式均具有实现简单、可靠性高的优点。
对于复杂以及大量信息的遥控,可以采用相应的信号处理方式,经过适当的信源信道编码以及数字调制等处理来生成易于传输的信号。
915MHz无线多路遥控器

摘要无线射频技术作为本世纪最有发展前景的信息技术之一,已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信,可以自动识别目标对象并获取相关数据,具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。
本文针对拥有多种家用电器的现代化家庭,设计一套能够控制多种电器的无线遥控开关。
这是一款基于CC1101通信模块的简单无线电遥控系统,该系统由发射模块和接收模块组成,以STC89C52单片机为核心,以单片机应用技术、无线收发技术为理论基础,实现数据的无线收发及状态的显示。
该无线遥控开关电路可在中短距离(≤30米)内,无需对准用电器按一按遥控器按钮,即可实现多路遥控电源电路接通与断开的目的,不仅适用于一般家庭,而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
经过试验验证,该无线遥控开关操作方便,工作可靠,符合设计要求。
研究成果对促进家居电器的智能化具有重要意义。
关键词:STC89C52 CC1101 无线电遥控ABSTRACTRadio frequency technology as this century's most promising one of information technology, has been attached great importance to the industry. The technology uses radio frequency two-way communication approach to non-contact, automatic target recognition and access to relevant data, high precision, ability to adapt to the environment, strong anti-jamming, quick operation and many other advantages.Radio remote control is the use of radio frequency signals to the distant remote control of various agencies equipment, this paper has a variety of modern home appliances, designed to control the multiple use of a wireless remote control electrical switch. This is a communication module based on the simple CC1101 radio remote control system, the system consists of transmitter module and receiver modules, with STC89C52 MCU core, SCM applications, wireless transceiver applications based on the theory, wireless transceivers for data and status display. In the short-range (≤ 30 m), do not align with the electrical click the button on the remote control, a multi-channel remote control can be connected and disconnected power supply circuit purposes, applies not only to ordinary families, but also for major hotel, hotel, luxury villas places such as the use.After experimental verification, convenient operation of the wireless remote control switch, Reliable, Meet the design requirements. Research on the promotion of intelligent home appliances is important.Key words:STC89C52 CC1101 Radio Remote control目录第一章绪论 (1)1.1无线遥控概述 (1)1.2课题研究背景和意义 (1)1.3国内外发展状况 (2)1.4设计要求及研究内容 (3)1.5无线电遥控器的应用 (4)1.6论文结构 (4)第二章STC89C52单片机及CC1101模块 (6)2.1STC89C52单片机简介 (6)2.2STC89C52单片机特性及参数 (6)2.3CC1101通信模块简介 (7)2.4CC1101通信模块特性及参数 (7)2.5无线遥控距离的影响因素 (8)第三章硬件电路的设计 (9)3.1硬件电路的焊接与调试 (9)3.2RF1100SE无线模块 (13)3.2.1RF1100SE无线模块模块性能及特点 (13)3.2.2RF1100SE无线模块接口电路 (14)3.3单片机与CC1101的连接 (14)3.3.1SPI接口简介 (14)3.3.2单片机与CC1101的SPI接口 (15)第四章软件设计 (17)4.1 软件设计相关技术 (17)4.2 CC1101无线收发程序设计 (17)4.3发射和接收 (18)4.4 电路调试 (19)第五章结论 (21)谢辞 (23)参考文献 (24)大连交通大学2014届本科生毕业设计(论文)第一章绪论1.1无线遥控概述无线遥控器顾名思义,就是一种用来远程控制机器的装置。
多通道无线电遥控接收机模块TWH9238

多通道无线电遥控接收机模块TWH9238
蔡凡弟
【期刊名称】《电子世界》
【年(卷),期】1994(000)003
【摘要】本文介绍一种多通道无线电遥控接收机模块,其型号为TWH9238。
这种模块在其内部封装有接收天线及高频放大、检波、选通、整形、解码输出及保护等部分的电路,因而具有完整的无线电遥控接收机功能。
该模块接收灵敏度高,静态电流小,抗干扰能力强。
此外,它安装后不用调试,使用起来极为方便。
【总页数】1页(P8)
【作者】蔡凡弟
【作者单位】无
【正文语种】中文
【中图分类】TP872
【相关文献】
1.多通道无线电遥控缆道浮标投放装置的研制及应用 [J], 许新红;王文民;戴建国;姚刚
2.基于软件无线电的多通道数字接收机的实现 [J], 任菊;吴波;张红雨
3.基于软件无线电的多通道数字接收机的实现 [J], 吴波;明望;陶松
4.多通道数字编码无线电遥控开关 [J], 黄智伟;李富英
5.可编程无线电遥控多通道开关系统的设计 [J], 陈龙;秦会斌;周庆华
因版权原因,仅展示原文概要,查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
多通道的无线电遥控电路
单通道的遥控电路虽然简单,但是它的功能实在是太少了,如果用它来制作一辆遥控小汽车的话,就只能让小车走和停,别的就不能做了。
但如果我们用两个同样的单通道遥控电路同时控制这辆遥控小汽车的话,情况就不同了,我们可以用一个单通道遥控电路控制小车的前进和停止,用另一个遥控电路控制小车的左转和右转,于是这辆小车就有更多的动作可以表演了。
实际上做两个同样的单通道遥控电路是没有必要的,因为有不少电路两者是可以共用的,比如电源、天线等,这样就可以简化电路,更容易制作,同时还可以节约一些经费。
像这种将两个单通道的遥控电路合在一起形成的电路,就是双通道遥控电路。
当然还可以将更多的通道集于一个电路中,这就是多通道遥控电路了。
用分立元件来制作多通道遥控电路是一件很麻烦的事,如果具有一些比较高档的仪器,如数字频率计、示波器、扫频仪等,再有一个屏蔽室,制作这样的电路就要容易一些,或者就是在制作无线电遥控电路上具有很多的经验,用一些比较简单的仪器也可以,但这些对于我们初学者来说都是不太现实的。
因此我们仍然采用集成电路来制作这样的遥控电路,这里我们介绍一种三通道的遥控集成电路,由它们构成的遥控电路可以对三种电器进行控制,如果将信号进行放大后再发射,它的遥控距离可达1000 米以上,电路简单可靠,制作方便。
这种遥控集成电路也是分为发射电路和接收电路两个块子,发射用的集成电路为DF-27,接收用的为DJ-27,它们的外形如图4-2-7 所示。
一.发射电路
用DF-27 构成的遥控典型电路如图4-2-7 所示,发射用的载波频率由集成电路6、7 脚上接的谐振电路的频率决定,在这里我们使用了晶体振荡器,它的频率为27.145MHz,使用晶体振荡器可以得到非常稳定和准确的振荡频率,这个载波将从集成电路的9 脚输出,通过一个输出回路接上一个天线就可以发射了,但这样发射的功率很小,只能发射几十米远。
但只有一个载波信号就不能成为多通道的遥控了,在这里采用了将不同的频率调制在载波中进行发射的方式,也就是将三个不同的占空比的脉冲低频信号调制在27.145MHz 的载波中,在接收端解调后查看有无这几个脉冲低频信号,就可以进行控制了。
这几个脉冲信号的产生是采用电容、充放电来产生的,电容是接在2 脚上的,而对它进行充电的电阻是接在1 脚上的,由这两个元件可以决定低频脉冲信号的频率,而它的占空比则取决于集成电路第3 脚和第4 脚上的两个开关:如果两个开关都是开路的,则没有脉冲信号产生,而这两个开关在其他三种组合状态下,产生的脉冲占空比分别为25%、75%和50%,这样的信号被调幅后,会在9 脚产生相应的高频载波信号。
由于这个电路的发射功率太小,在实际的使用中通常需要将集成电路9 脚输出的信号进行放大后再加载到天线上发射,放大这个信号的电路是一个功率放大器,在这里我们使用了一个典型的分立元件的射频功率放大电路,如图4-2-9 所示。
电路中VT1为激励级,它是将信号先进行一个放大,同时也起一个阻抗匹配的作用,以便后级电路更好地获取前一级输出的信号。
请读者注意,在VT1的基极上不仅没有提供正电压的偏置电路,反而用一个电感将基极的电压降低,这样的电路就既不是甲类,也不是乙类,而是丙类功放电路。
在遥控电路中,最后发射级的功率放大电路使用这种电路非常普遍,因为它的发射效率最高,由于有相应的调谐回路,因此也不会担心它的信号失真问题。
由VT2组成的输出级也是工作在丙类状态下,经过它放大后的信号由变压器耦合输出,可以加载到天线上了。
注意在这两个放大的输出变压器的初级,都并联了一只电容,这由这只电容和变压器的初级就可以组成一个LC 并联谐振电路,它的固有频率是在调谐波频率27.145MHz 上,这样放大就会只对这个信号进行放大,而将其他的信号尽可能多抑制掉,这与收音机的中周是同样的作用,但这样一来,调试的工作量就不得不增加了。
二、接收电路
集成电路DJ-27 将做大部分的工作,它的电路功能如图4-2-10 所示。
