土工击实试验方法
土工击实试验方法
原理：土工击实试验称为标准试验，是指用锤击实土样，模拟现场施工以了解土的压实特性的一种方法。
此法用不同的击实功分别锤击不同含水量的土样，并测定相应的干密度，最终形成干密度-含水率的抛物线曲线并测得最大干密度与最佳含水率，为填土工程的设计、施工提供依据。
规范：采用的试验标准是：GB/T50123-1999《土工试验方法标准》。
分类：本试验分为轻型击实和重型击实两种，轻型击实试验适用于粒径小于5mm的黏性土。
重型击实试验适用于粒径不大于20mm的土。
常见的土工击实有：素土、2:8灰土、3:7灰土、级配砂石击实。
试验仪器：击实仪、电子天平、台秤、土壤筛、脱模器、拌和锅
取样：同一部位、同一类土做一次击实，从回填土中以四分法取至少20kg送检
试验步骤：将来样碾碎过筛；
测天然或风干含水率；
根据塑限预估最优含水率，制取5个不同含水率的试件；
闷料一夜，分别测量5个试件是否达到要求含水率；
逐个击实直至质量开始下降，终止试验；测含水率及干密度并绘制曲线；
得出结论：最大干密度、最佳含水率
试验周期：3天。
室内土工击实试验方法中几个常见问题分析
室内土工击实试验方法中几个常见问题分析摘要：室内土工试验的过程，就是试验人员按照规范规定，试验委托要求，使用仪器设备对岩土样品进行测试，以得到岩土体的物理、力学性质指标的一组有序的活动。
最终的试验结果是用来供工程设计和计算时使用。
但是在实际中，由于土工试验数据往往受一些样品自身不均匀的影响，会使得测试结果和岩土体实际性状存在一定数据差异，这些数据差异有时候在数据分析中不能完全被准确检测出来，可能在施工的时候问题才会暴露出来。
关键词：土工固结试验；因素；改进措施1室内土工击实试验的重要性室内土工标准击实试验所得土的最大干密度的真实性与准确性对工程成本与质量有着非常重要的影响。
如果实验所得最大干密度小于真实值，势必会影响工程的质量；如果试验所得结果比真实值偏大，则会增加工程额外费用。
为此，如何采取相应措施，获得比较准确的最大干密度，已成为影响工程质量的关键因素。
在今后的工作过程中，必须加强室内土工击实试验的开展，严格按照国家标准与行业标准，以避免试验所得数据与实际施工发生脱节现象。
2影响土工击实试验的主要因素2.1取样应该注意的问题取样时，必须选用符合国标的取样器静压取样，杜绝轻锤多击法取样、岩芯管回转岩芯切样等方法；第二，取样时，要防止压取长度超过取样器长度，从而导致土样失真；第三，取出的土样要立即密封，妥善保管，做好防晒、防冻措施；第四，运送土样时，须置于减震垫上，以防止互相碰撞；第五，在试验中要尽量减少对土样的再次扰动，要采取切实有效措施保证试验结果的可靠性，分析整理试验结果时，要结合具体土样特点进行对比，充分考虑试验过程中可能引起试验结果误差的影响，以确保提交真实、合理的工程试验数据。
2.2土的物理性质存在的主要问题土的含水量、密度及比重可换算土的干密度、初始空隙比、孔隙度和饱和度等其它物理性指标。
由于土的比重值现阶段主要是依据各地区的实际情况而给出的经验值，因此，含水量和天然密度的测定对于土的物理指标定性更显重要。
土的击实试验步骤
土的击实试验步骤Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998土的实验2007-11-08 20:14:01 阅读163 评论1 字号：大中小土的击实试验步骤土的CBR实验土的压实性工程建设中广泛用到填土，例如路基、土堤、土坝、飞机跑道、平整场地修建建筑物等，都是把土作为建筑材料按一定要求和范围进行堆填而成。
显然，未经压实的填土，强度低，压缩性大且不均匀，遇水易发生塌陷等现象。
因此，这些填土一般都要经过压实，以减少其沉降量，降低其透水性，提高其强度。
特别是高土石坝，往往是方量达数百万方甚至干百万方以上，是质量要求很高的人工填土。
进行填土时，通常采用夯实、振动或辗压等方法，使土得到压实。
土的压实就是指填土在压实能量作用下，使土颗粒克服粒间阻力而重新排列，使土中的孔隙减小、密度增加，从而使填土在短时间内得到新的结构强度。
土的压实在松软地基处理方面也得到广泛应用。
实践经验表明，压实细粒土宜用夯击机具或压力较大的辗压机具，同时必需控制土的含水量。
对过湿的粘性土进行辗压或夯实时会出现软弹现象，填土难以压实；对很干的粘性土进行辗压或夯实时，也不能把填土充分压实。
因此，含水量太高或太低的填土都得不到好的压密效果，必须把填土的含水量控制在适当的范围内。
压实粗粒土时，则宜采用振动机具，同时充分洒水。
两种不同的做法说明细粒土和粗粒土具有不同的压密性质。
11.2.1 粘性土的压实性研究粘性土的压实性可以在试验室或现场进行。
在试验室内研究土的压实性是通过击实试验进行的。
试验的仪器和方法见《土工试验方法标准GBJ123-88》。
试验时将某一种土配成若干份具有不同含水量的土样。
将每份土样装入击实仪内，用完全同样的方法加以击实。
击实后，测出压实土的含水量和干密度。
以含水量为横坐标，干密度为纵坐标，绘制含水量-干密度曲线如图11-3所示。
这种试验称为土的击实试验。
图11-3 粘性土的击实曲线1. 最优含水量与最大干密度在一定的压实功能（在试验室压实功能是用击数表示的）下使土最容易压实，并能达到最大密实度时的含水量称为土的最优含水量。

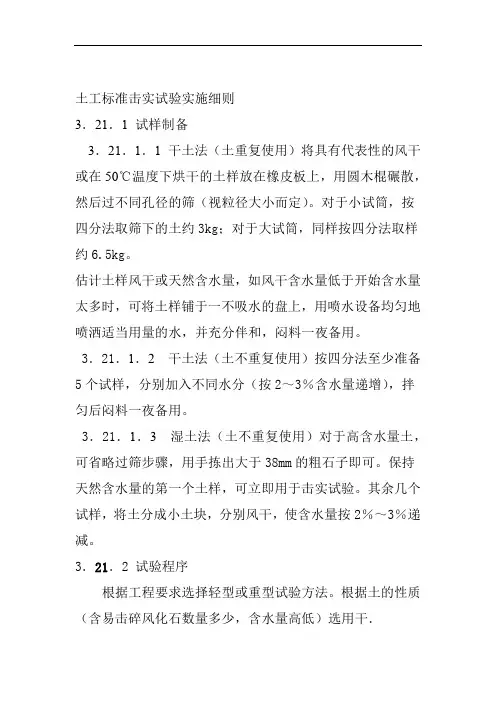

土工标准击实试验实施细则
土工标准击实试验实施细则3．21．1 试样制备3．21．1．1 干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛（视粒径大小而定）。
对于小试筒，按四分法取筛下的土约3kg；对于大试筒，同样按四分法取样约6.5kg。
估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分伴和，闷料一夜备用。
3．21．1．2干土法（土不重复使用）按四分法至少准备5个试样，分别加入不同水分（按2～3％含水量递增），拌匀后闷料一夜备用。
3．21．1．3 湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣出大于38mm的粗石子即可。
保持天然含水量的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水量按2％～3％递减。
3．21．2 试验程序根据工程要求选择轻型或重型试验方法。
根据土的性质（含易击碎风化石数量多少，含水量高低）选用干．土法（土重复或不重复使用）或湿土法。
将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。
小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的试样等于或略高于筒高的1/5）。
对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g（粗粒土）；按三层法时，每层需试样1700g左右。
整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实，试样不应高出筒顶面6mm。
用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。
击实试验方法
学科：工程地质学词目：击实试验英文：proctor compaction test释文：击实试验是用锤击实土样以了解土的压实特性的一种方法。
这个方法是用不同的击实功（锤重×落距×锤击次数）分别锤击不同含水量的土样，并测定相应的干容重，从而求得最大干容重、最优含水量，为填土工程的设计、施工提供依据。
击实试验可分标准击实法和单层击实法两种。
[压实度检测方法对于分层回填的输水管线等要检测每一层回填压实后的压实度，以确定是否满足设计要求。
该试验首先采用标准的击实方法，确定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率。
现场采用环刀法取样，测定压实后的干密度，与标准干密度对比计算出压实度。
1、击实试验该试验可采用轻型击实和重型击实两种方法。
轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2kJ/m3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9kJ/m3。
1.1 仪器设备1.1.1 击实仪：由击实筒、击锤和护筒组成，其尺寸应符合下表规定。
击实仪主要部件尺寸规格表1.1.2 击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落。
1.1.3 天平：称量200g，分度值0.1g。
1.1.4 台秤：称量10kg，分度值5g。
1.1.5 标准筛：孔径为20mm圆孔筛和5mm标准筛。
1.1.6 试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，也可用刮刀和修土刀从击实筒中取出试样。
1.1.7 其他：烘箱、喷水设备、碾土设备、盛土器、修土刀和保湿设备等。
1.2 操作步骤1.2.1 试样制备采用干法制备。
取一定量的代表性风干土样（轻型约为20kg，重型约为50kg），放在橡皮板上用木碾碾散，并分别按下列方法备样m（1）轻型击实试验过5mm筛，将筛下土样拌匀，并测定土样的风干含水率。
根据土的塑限预估最优含水率，按依次相差约2%的含水率制备一组（不少于5个）试样，其中应有2个含水率大于塑限，2个含水率小于塑限，1个含水率接近塑限。
标准击实试验报告击实实验报告
标准击实试验报告击实实验报告试验名称：标准击实试验报告1. 试验背景：标准击实试验是土工工程中常用的试验方法之一，用于评估土壤的密实性和抗剪强度。
该试验通过施加一定的压力和冲击力，将试验土壤压实并测量相应参数，以确定土壤的工程性质和适用范围。
2. 试验目的：本次试验的目的是评估试验土壤的密实程度，并通过测定其抗剪强度，了解土壤的稳定性和承载能力。
3. 试验设备和材料：- 标准击实试验仪器- 打击器和支撑装置- 石头或金属块（用于提供冲击力）- 试验土壤样品- 筛孔和筛板- 秤4. 试验步骤：步骤1：收集试验土壤样品，并将其筛分成不同的颗粒级配。
选择合适的颗粒级配进行试验。
步骤2：将试验土壤放入标准击实试验仪器的试验筒中。
步骤3：按照试验要求确定试验重数，并将打击器和支撑装置安装到标准击实试验仪器上。
步骤4：通过调节试验仪器，使打击器落下和抬起的高度保持一定的标准。
步骤5：开始试验，用打击器给土壤施加冲击力，每次冲击后测量试验土壤的密实度（可使用试验土壤的干密度来衡量）。
步骤6：重复进行多次冲击，直到试验土壤的密实度达到一定的标准（通常为95%的最大干密度）。
步骤7：将击实后的土壤样品收集起来，并进行抗剪试验。
步骤8：在试验设备中应用一定的剪切力，测量土壤在剪切中的应力-应变关系。
步骤9：记录试验数据并分析结果。
5. 试验结果：根据试验数据和分析结果，可以得出试验土壤的密实度和抗剪强度。
根据试验要求和工程需要，评估土壤的工程性质和适用范围。
6. 结论：通过本次标准击实试验，对试验土壤的密实性和抗剪强度进行了评估，获得了实验数据和结果。
根据试验结果，可以判断试验土壤的密实程度和稳定性，并对其在工程应用中的适用性进行判定。
7. 建议：根据试验结果，可以根据工程要求对土壤进行后续的处理和处理。
根据实验结果，可以调整施工工艺和方案，以确保土壤在工程中的稳定性和承载能力。
以上是标准击实试验的实验报告。
具体报告内容可能因试验设计和要求而有所不同，但通常会包括试验背景、目的、设备和材料、试验步骤、试验结果、结论和建议等内容。

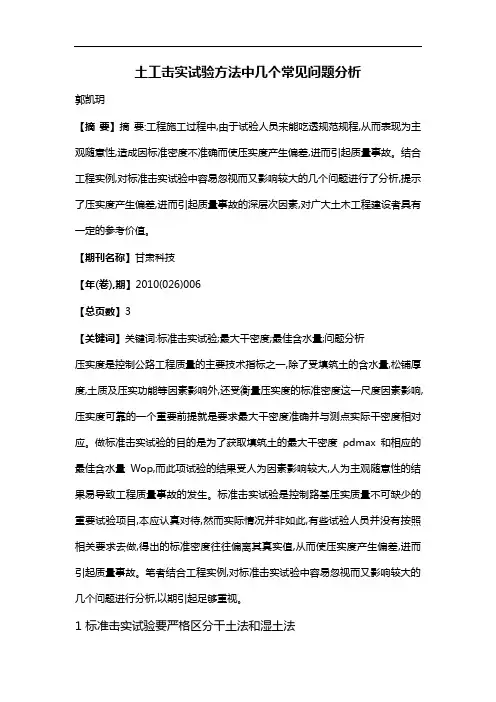

土工击实试验方法中几个常见问题分析
土工击实试验方法中几个常见问题分析郭凯玥【摘要】摘要:工程施工过程中,由于试验人员未能吃透规范规程,从而表现为主观随意性,造成因标准密度不准确而使压实度产生偏差,进而引起质量事故。
结合工程实例,对标准击实试验中容易忽视而又影响较大的几个问题进行了分析,提示了压实度产生偏差,进而引起质量事故的深层次因素,对广大土木工程建设者具有一定的参考价值。
【期刊名称】甘肃科技【年(卷),期】2010(026)006【总页数】3【关键词】关键词:标准击实试验;最大干密度;最佳含水量;问题分析压实度是控制公路工程质量的主要技术指标之一,除了受填筑土的含水量,松铺厚度,土质及压实功能等因素影响外,还受衡量压实度的标准密度这一尺度因素影响,压实度可靠的一个重要前提就是要求最大干密度准确并与测点实际干密度相对应。
做标准击实试验的目的是为了获取填筑土的最大干密度ρdmax和相应的最佳含水量Wop,而此项试验的结果受人为因素影响较大,人为主观随意性的结果易导致工程质量事故的发生。
标准击实试验是控制路基压实质量不可缺少的重要试验项目,本应认真对待,然而实际情况并非如此,有些试验人员并没有按照相关要求去做,得出的标准密度往往偏离其真实值,从而使压实度产生偏差,进而引起质量事故。
笔者结合工程实例,对标准击实试验中容易忽视而又影响较大的几个问题进行分析,以期引起足够重视。
1 标准击实试验要严格区分干土法和湿土法关于高含水量粘质土,已有权威单位分别按干土法(用风干土依次按预计含水量加水作击实试验)与湿土法(用天然土分别风干到预计含水量作击实试验)进行过大量的对比试验,试验显示:按干土法求得的最大干密度比按湿土法求得的最大干密度大,而最佳含水量则是前者小,后者大,所以,对于高含水量的粘质土,采用湿土法比较符合实际.然而有些试验人员对本应按湿土法进行的击实试验却按干土法去做了,这样一来无形中提高了对土基压实标准的要求,而施工中实际上往往是达不到的,从而导致施工中压实度检测不合格的假象。
土工标准击实试验
0
ωop
2.击实功能的影响
ρd 击数 40 30 20
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
六、注意事项 1、试验用土：一般采用风干土做试验，也有采用烘干土做试验的。
2、加水及湿润：加水方法有两种，即体积控制法和称重控制法，其中以称 重法效果为好。洒水时应均匀，浸润时间应符合有关规定。
当含水量较高时含水率与干密度关系曲线趋近于饱和线这时提高击实功能是无效的击实试验表明在相同击实功能下粘性土粘粒含量愈高或塑性指数愈大压实愈困难最大干密度愈小最优含水率愈大无粘性土的击实曲线和粘性土击实曲线不同在含水量较大时得到较高的干密度因此在无粘性土实际填筑中通常要不断洒水使其在较高的含水量下无粘性土的击实曲线土的级配对土的压实性影响很大
按下式计算制备试样所需的加水量：
mw mo w wo 1 w0
式中，mw为所需的加水量(g)；
mo为风干土样质量(g)；
wo为风干土样含水率，按小数计； w为要求达到的含水率，按小数计。
五、成果整理 1、计算干密度：
d
1 w
2、计算饱和含水率：
1 1 wsat 100% d Gs 式中：Gs为土的饱和面干比重。
Байду номын сангаас
击实仪法是用锤击，使土密度增大，目的是在室内利
用击实仪，测定土样在一定击实功能作用下达到最大密度 时的含水率（最佳含水率）和此时的干密度（最大干密 度），借以了解土的压实特性。
土工标准击实试验-精选版
1
土的击实试验分为：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为
2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为
3、画击实曲线：以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关 系曲线，干密度与含水率的关系曲线上的峰点的坐标分别为土的最大干密度 与最佳含水率。
10
11
4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百 分率P，把小于40mm部分做击实试验，按以下公式分别对应试验所得 的最大干密度和最佳含水率进行校核（适用于大于40mm颗粒的含量小 于30%时）。
12
影响土压实性的因素很多，主要有含水率、击实功能、 土的种类和级配等
1、影响压实的因素
ρd
1.含水率的影响
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继 续增加反招致干密度的减 小。干密度的这一最大值 称为该击数下的最大干密 度，与它对应的含水率称 为最佳含水率 ω
13
0
ωop
2.击实功能的影响
ρd 击数 40 30 20
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
土工击实试验步骤要点
土工击实试验步骤要点以下是 9 条关于土工击实试验步骤要点：1. 准备工作那可是相当重要啊！就好比战士上战场前要准备好武器，咱做土工击实试验前得把土样准备得妥妥的呀！你说要是土样都没搞对，这试验还能靠谱？例子：咱得先把土样风干了，不能带水分太多，就像做饭不能水放太多一样，不然成啥样啦。
2. 仪器设备可得检查好呀！这就跟出门得检查车有没有问题一样，要是仪器不行，后面不就全白费啦？例子：看看那个击实筒，有没有裂缝啥的，可别到时候漏土哦。
3. 分层装土的时候要细心哦！不能马马虎虎的，得一层一层均匀地装，这就像搭积木，得稳稳当当的呀。
例子：你要是胡乱一倒，那能行吗，结果肯定不准确啦。
4. 击实的时候可要有节奏呀！别没轻没重的乱砸，得按照规定来，就像跳舞要有节拍一样。
例子：一下一下的，不能着急，不然土都被砸飞啦。
5. 每层的高度得控制好呀！这可不是开玩笑的，高了矮了都不行，就像切菜要切一样长一样。
例子：要是高高低低的，那这数据能准吗？6. 试验过程中得仔细观察呀！要随时留意有没有异常情况，这就像侦探一样，得眼观六路耳听八方。
例子：万一出现啥状况，得赶紧处理呀，不然全完啦。
7. 数据记录可不能马虎啊！这是最关键的部分，就像记账一样，得一笔一划写清楚。
例子：记错一个数，那整个试验不就白做啦。
8. 试验做完了也别放松警惕呀！收拾仪器、清理场地也很重要呢，不能乱糟糟的就不管了。
例子：这就好比吃完饭得洗碗一样，不能留个烂摊子呀。
9. 最后别忘了分析数据哦！看看这个试验到底做得怎么样，这是最关键的呀！例子：不分析数据，那做这个试验还有啥意义呢，是吧！我的观点结论：土工击实试验每个步骤要点都不能轻视，只有认真对待每一个环节，才能得出准确可靠的结果呀！。
土工击实试验
土工击实试验1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样6kg左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%～3%含水率递增（递减），拌匀后装入塑料袋内或密封于盛土器内静臵备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装臵，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律：在室温为24℃～28℃时，实际加水量比理论加水量多0.5%～0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内；室温为28℃～35℃时，实际加水量比理论加水量多1.0%～1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
