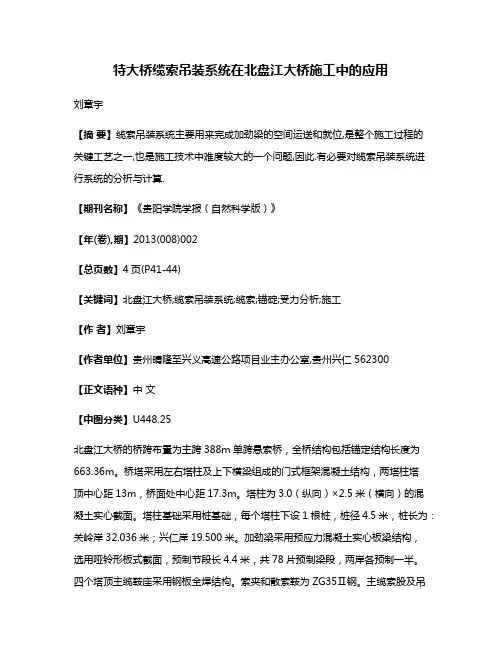

特大桥缆索吊装系统在北盘江大桥施工中的应用刘章宇【摘要】缆索吊装系统主要用来完成加劲梁的空间运送和就位,是整个施工过程的关键工艺之一,也是施工技术中难度较大的一个问题,因此.有必要对缆索吊装系统进行系统的分析与计算.【期刊名称】《贵阳学院学报（自然科学版）》【年(卷),期】2013(008)002【总页数】4页(P41-44)【关键词】北盘江大桥;缆索吊装系统;缆索;锚碇;受力分析;施工【作者】刘章宇【作者单位】贵州晴隆至兴义高速公路项目业主办公室,贵州兴仁 562300【正文语种】中文【中图分类】U448.25北盘江大桥的桥跨布置为主跨388m单跨悬索桥，全桥结构包括锚定结构长度为663.36m。
桥塔采用左右塔柱及上下横梁组成的门式框架混凝土结构，两塔柱塔顶中心距13m，桥面处中心距17.3m。
塔柱为3.0（纵向）×2.5米（横向）的混凝土实心截面。
塔柱基础采用桩基础，每个塔柱下设1根桩，桩径4.5米，桩长为：关岭岸32.036米；兴仁岸19.500米。
加劲梁采用预应力混凝土实心板梁结构，选用哑铃形板式截面，预制节段长4.4米，共78片预制梁段，两岸各预制一半。
四个塔顶主缆鞍座采用钢板全焊结构。
索夹和散索鞍为ZG35Ⅱ钢。
主缆索股及吊杆均为成品钢束。
2.1 缆索吊装系统缆索吊装系统由主索、主索鞍、主索跑车、起重索、起重滑车组、牵引索、起重及牵引卷扬机、锚碇等组成。
缆索吊装系统的总体布置见图1。
2.2 缆索规格及性能缆索吊装系统主要材料性能见表1。
3.1 主承重索北盘江大桥主跨径388m，后锚端跨径103m，全桥设两组独立的主索系统，上下游各一组，每组主索系统由12φ52mm的6x37合成纤维芯钢丝绳组成，抗拉强度为1870Mpa／mm2，工作垂度l／15。
经过计算，主索的安全系数（K＝3.1＞3）、接触应力的安全系数（K＝2.0 l＞2）、弯曲应力的安全系数（K＝4.43＞2）均满足规范要求。
悬索桥的发展及设计规范相关问题介绍PPT课件
创新与发展
（1）三塔、主缆连续多跨悬索桥的发展 （2）轨索运梁施工方法的成功应用 （3）分体式钢箱梁的首次应用 （4）组合截面加劲梁悬索桥的设计建造
西南交通大学
沈3锐5 利
和二桥。
西南交通大学
恒比尔桥
博斯普鲁斯一桥
沈2锐2 利
丹麦1970年修建了小贝尔特桥，跨度600m，但中间有许多技术创新。 日本 1973年修建了跨度712m的关门桥后，80年代修建了一系列的大跨 度悬索 桥，主要是本四联络线的桥，最有名和最大规模的要数南北备赞桥，
是公铁两用桥，主缆直径达1070mm。（跨度分别为1100m和990m）
日本关门桥
西南交通大学
小贝尔特桥
沈2锐3 利
-tiJ il.
（5）20世纪90年代以亚洲为主的悬索桥----第四次发展高峰 日本 明石海峡桥，跨度990+1990+990m 来岛一二三桥等 丹 麦 大 贝 尔 特 桥 ， 跨 度 535+1624+535m 香 港 青 马 大 桥 355.5+1377m,公铁两用桥 江阴长江大桥 主跨1385m 润扬长江公路大桥 主跨1490m 浙江舟山西堠门大桥 主跨1650m 这一时期跨度超千米的有近10座之多，中国悬索桥的跨度发展达到 世 界先进水平。
西南交通大学
沈3锐2 利
1883年，布鲁克林桥，跨度486m, 混合体简系约理论 1903年，威廉姆斯堡桥，主跨488m
1909年，曼哈顿桥， 主跨448m 1931年，美国乔治.华盛顿桥，跨度1067m
挠度理论
悬索桥锚碇预应力锚固系统单根可换索蜂窝管施工工法[标准工法]
![悬索桥锚碇预应力锚固系统单根可换索蜂窝管施工工法[标准工法]](https://img.taocdn.com/s3/m/544435ddba1aa8114531d967.png)
悬索桥锚碇预应力锚固系统单根可换索蜂窝管施工工法一、前言现代悬索桥主要由桥塔、锚碇、主缆、吊杆及加劲梁等部分组成,其中锚碇是悬索桥的主要承重结构,主缆通过锚碇将拉力传递给地基基础。
目前悬索桥工程上常用的锚固系统为预应力锚固系统,具有锚固容易、保养方便的优点,其预应力锚固筋通过压注水泥浆和管道握裹,永久锚固在锚塞体内,但是预应力筋一旦出现锈蚀后,在高应力作用下,预应力锚固筋先是一根锈断,接着就是连锁式损毁,这种预应力筋束损毁后无法更换,当预应力筋破坏达一定的束数后,将危害到大桥的正常使用,缩短悬索桥的使用寿命。
为了提高悬索桥的使用寿命,使其符合设计使用寿命,近年来国外悬索桥设计中,提出悬索桥运营过程中可以更换锚固预应力筋的理念,悬索桥运营过程中锚固系统钢绞线出现锈蚀以后,就对这些出现锈蚀的钢绞线进行更换,从而大大提高悬索桥的使用寿命。
一般情况下,由于每一束预应力管道采用一整根大口径直线钢管,其锚固系统钢绞线的更换采取整束进行更换。
如果大口径钢管预应力管道改为若干根小钢管,就可以解决仅仅更换已经锈蚀的各根钢绞线、不需要更换整束钢绞线问题。
这种满足悬索桥在运营过程中更换单根钢绞线的预应力管道,排列成一束,其断面为蜂窝状,故称之为悬索桥锚碇预应力锚固系统单根可换索蜂窝管。
锚固系统单根可换索是一种新型悬索桥锚碇预应力锚固方式,由于其结构型式的变化,使这种锚固系统的施工过程更加复杂化,出现了许多新的施工工艺、技术和方法。
湖北沪蓉西高速公路四渡河特大桥是国内第一座采用单根可换索预应力锚固系统的悬索桥,其恩施岸锚碇预应力锚固系统单根可换索蜂窝管长为2021宜昌岸锚碇预应力锚固系统单根可换索蜂窝管长为40米。
为了减小锚碇规模,沪蓉西四渡河特大桥的锚碇预应力预应力管道在靠近前锚面5m范围内设计成弯管,从前锚面至后锚面为直线段→弧线段→直线段,整体外观上成XXXX公司针对四渡河特大桥锚碇预应力锚固系统单根可换索蜂窝管的特点,对施工中的关键技术进行认真的研究和总结,使悬索桥锚碇预应力锚固系统单根可换索蜂窝管的施工技术系统化、科学化。
混凝土桥梁中锚固系统设计原理
混凝土桥梁中锚固系统设计原理一、前言混凝土桥梁是公路交通建设中常见的一种桥梁形式，其桥梁的安全性和稳定性直接关系到交通的畅通和人民的生命财产安全。
锚固系统是混凝土桥梁中的重要组成部分，其设计质量直接影响到桥梁的安全性和稳定性。
因此，本文将详细介绍混凝土桥梁中锚固系统的设计原理。
二、锚固系统的定义和分类锚固系统是指将桥梁的构件或部件与地基或支座连接的一种装置，其作用是将桥梁的荷载传递到地基或支座上。
根据锚固系统的作用，可将其分为主锚固系统和辅助锚固系统。
主锚固系统是指将桥梁的主要构件与地基或支座连接的锚固系统，如桥墩、桥台、桥面板等构件的锚固系统；辅助锚固系统是指将桥梁的辅助构件与地基或支座连接的锚固系统，如护栏、防撞墩等构件的锚固系统。
根据锚固系统的结构形式，可将其分为槽式锚固系统和板式锚固系统。
槽式锚固系统是指将桥梁构件的锚固装置置于构件内部的一种锚固系统，如槽式桥墩的锚固系统；板式锚固系统是指将桥梁构件的锚固装置置于构件下部的一种锚固系统，如板式桥台的锚固系统。
三、锚固系统的设计原理1. 锚固系统的选型锚固系统的选型应根据桥梁的结构形式、荷载特性、地基条件等多方面因素进行综合考虑。
在选型过程中应注意以下几点：（1）锚具的承载力应大于桥梁的荷载作用力。
（2）锚固系统的初始预应力应根据桥梁的变形特性进行合理确定，以保证桥梁的稳定性和安全性。
（3）锚具的材料应具有较高的强度和耐久性，并符合桥梁的设计要求。
2. 锚固系统的布置锚固系统的布置应考虑到桥梁的荷载特性、变形特性、地基条件等因素。
在布置过程中应注意以下几点：（1）锚固系统的布置应避免对桥梁结构的强度和稳定性产生不利影响。
（2）锚固系统应设置在桥梁结构的重要部位，如桥墩、桥台等。
（3）锚固系统的布置应符合桥梁的施工要求和施工工艺。
3. 锚固系统的预应力设计预应力设计是锚固系统设计中的重点和难点。
在预应力设计过程中应注意以下几点：（1）预应力设计应根据桥梁的变形特性和荷载特性进行合理确定，以保证桥梁的稳定性和安全性。
桥梁工程 关于矮寨大桥的介绍
对岸，而现场技术人员通过手
中遥控装置准确地控制着飞艇 飞行方向和高度。 2、飞艇牵引 利用飞艇把导索引到对岸，是 比较高效、经济、安全的牵引 方法 。
创世界第一。
轨索移梁法
首次采用轨索移梁工艺进行主桁梁架设。轨索移梁法即利用大
桥永久吊索，在其下端安装水平轨索，再将水平轨索张紧作为
加劲梁的运梁轨道，实现由跨中往两端节段拼装大桥的钢桁加 劲梁。
矮寨大桥技术难度
地形险要：桥面到峡谷底高差达355米，两岸索塔位置距悬
崖边缘仅70至100米。
地质复杂：索塔处存在岩堆、岩溶、裂隙和危岩体等不良地
汽车荷载为公路-1级，桥面设计风速34.9m/s。地震动峰值加
速度0.05g，地震动反应谱特征周期为0.35s。
矮寨大桥的四项世界第一
第一、大桥主跨1176米，跨峡谷悬索桥创世界第一；
第二、首次采用塔、梁完全分离的结构设计方案创世界第一； 第三、首次采用“轨索滑移法”架设钢桁梁，创世界第一； 第四、首次采用岩锚吊索结构，并用碳纤维作为预应力筋材，
质现象。
气象多变：峡谷多雾，瞬间最大风速为31.9米每秒，严重影 响施工测量和主缆架设。 吊装难：主缆及钢桁梁在300至400米高空架设，单件吊装 最大重量达120吨。 运输难：土建工程运量大，仅钢材、水泥、砂石等材料运输 总量就达18万吨……
矮寨大桥的施工
1、索桥调装
飞艇牵引着矮寨特大悬索桥先
导索开始起飞升空，飞向峡谷
桥梁工程
关于矮大桥的介绍
世界之最
—矮寨大桥
院系：应院土木工程系
制作：刘圣华
学号：35
矮寨大桥简介
矮寨特大悬索桥位于湖南湘西。桥型方案为钢桁加劲梁单跨
悬索桥 ，全1073.65m，悬索桥1176m。该桥跨越矮寨大峡 谷，主跨居世界第3、亚洲第1。
国内大跨径悬索桥锚碇锚固系统比较研究
国内大跨径悬索桥锚碇锚固系统比较研究李海;鲜亮;姚志安【摘要】The anchor system for anchorage of suspension bridge plays an important controlling role in overall safety of structure . The paper mainly compares the different anchor system for anchorage of domestic long-span suspension bridge, and Makes an investigation on durability 、reliability and economy, which can be used for reference on adoption for future anchor system for anchorage of long-span suspension bridge.%悬索桥锚碇锚固系统在保证结构整体安全上具有重要控制作用.主要对我国目前大跨径悬索桥锚固系统不同体系作了比较,并对各种体系的耐久性、可靠性及经济性等方面进行了研究,为今后大跨径悬索桥锚固系统体系的采用提供了借鉴.【期刊名称】《公路工程》【年(卷),期】2011(036)006【总页数】5页(P97-101)【关键词】悬索桥;锚碇;锚固系统;比较研究【作者】李海;鲜亮;姚志安【作者单位】中交第二公路工程局有限公司,陕西西安710065;中交第二公路工程局有限公司,陕西西安710065;广东省公路建设有限公司,广东广州510600【正文语种】中文【中图分类】U448.25悬索桥锚碇锚固体系是悬索桥的生命线工程，其设计、施工质量在很大程度上决定了桥梁的安全与耐久。
悬索桥锚碇锚固系统的体系基本上可分为型钢锚固体系和预应力锚固体系两种类型。
2024年一级造价师之建设工程技术与计量(交通)题库及精品答案
2024年一级造价师之建设工程技术与计量（交通）题库及精品答案单选题（共40题）1、下列关于悬索桥锚碇施工的说法错误的是（）。
A.锚碇按受力形式的不同可分为重力式描碇、隧道式锚碇和岩锚B.重力式锚碇依靠自身巨大的重力抵抗主缆拉力C.隧道式锚碇的锚体嵌入地基基岩内，借助基岩抵抗主缆拉力D.隧道式锚碇是通过锚固钢绞线或锚杆直接锚固于岩体，将荷载传递至基岩【答案】 D2、公路管理设施中，监控系统的核心部分是（）。
A.信息采集子系统B.信息收集子系统C.信息处理系统D.火灾自动报警子系统【答案】 C3、下列关于高速公路通信系统建设基本要求说法不正确的是（）。
A.积极采用高新技术B.建立专业化设备维护队伍C.全网采用统一的技术标准D.建设时终端设备优于信道【答案】 D4、当跨径大于20m且适宜设计为T形梁时，应采用（）。
A.装配式钢筋混凝土T形梁B.预应力混凝土简支T形梁C.装配式简支T形梁D.整体式钢筋混凝土T形梁【答案】 B5、（2020年真题）关于施工组织设计工程对象分类，正确的是（）。
A.施工组织总设计、单项（或单位）工程施工组织设计B.施工组织总设计、单项（或单位）工程施工组织设计、分项工程施工组织设计C.施工组织总设计、单项（或单位）工程施工组织设计、分部工程施工组织设计D.施工组织总设计、单项（或单位）工程施工组织设计、分部工程施工组织设计、分项工程施工组织设计【答案】 C6、位于桥梁人行道的栏杆构造不符合的规定是（）。
A.从人行道顶面起，人行道栏杆的最小高度应为110cmB.栏杆构件间的最大净间距不得大于15cmC.栏杆结构设计必须安全可靠，栏杆底座应设置锚筋D.人行道栏杆构件之间的连接应采用能有效避免人员伤害且不易拆卸的方式【答案】 B7、沥青混凝土中OGFC 属于（）结构。
A.密实-悬浮B.骨架-空隙C.密实-骨架D.骨架-密实【答案】 B8、下列关于预应力连续梁说法不正确的是（）。
A.常用的施工方法有顶推法、悬臂法等B.结构刚度大，变形小C.预应力连续梁跨越能力小D.一般采用C40或C50预应力混凝土【答案】 C9、下列不属于容易产生滑坡的土层的是（）。
矮寨特大悬索大桥简介
矮寨特大悬索大桥简介湘西矮寨悬索大桥位于湖南吉首矮寨镇，是长沙至重庆公路通道吉首至茶洞高速公路的控制性工程，桥面与谷底垂直高差达330余米，主跨跨径1176米，是首座塔梁分离式悬索桥，创造性地采用“轨索移桥”架设新工艺进行主梁的安装架设。
矮寨特大悬索桥是吉茶高速公路的控制性工程，距吉首市约20公里，在矮寨镇上空355米处跨越德夯大峡谷。
大桥主跨1176米，是目前世界上跨峡谷跨径最大的钢桁梁悬索桥。
主桥采用钢桁加劲梁，梁高为7.5米，梁宽27米，节段梁长14.5米，全桥共69节，主梁全长1000.5米。
由于桥位地形险要，交通极为不便，使得大桥钢桁梁架设成为世界级的难题。
中国著名桥梁专家、北京工业大学高征铨教授在接受记者采访时称，矮寨特大悬索桥创“4个世界第一”：一是大桥主跨1176米，跨峡谷悬索桥创世界第一;二是首次采用塔、梁完全分离的结构设计方案，创世界第一;三是首次采用岩锚吊索结构，并用碳纤维作为预应力筋材，创世界第一;四是首次采用“轨索滑移法”架设钢桁梁，创世界第一。
在今年5月18日召开的矮寨大桥技术研讨会上，国内十几位顶级桥梁专家对“轨索滑移法”给予高度评价，一致认为，这是一项由中国自主研发的、在国际桥梁界极具分量的原创型科技成果。
红网湘西8月21日讯（潇湘晨报滚动新闻记者李柯夫通讯员龙浩）经过3个月的架设，矮寨大桥钢桁梁昨天成功合龙，这标志着大桥主体结构的完工，也意味着由中国人自主研发、在世界桥梁界极具分量的原创型科技成果——“轨索滑移法”取得成功。
据介绍，大桥建成后将在钢桁梁中建设观光通道，届时游客不但能与这座世界级的大桥零距离接触，还能从350米的高空俯瞰矮寨公路和美丽的德夯大峡谷。
2011年底，矮寨大桥即将竣工，明年上半年将正式通车。
到那时，深山峡谷也将顿显渺小和卑微;人们将读懂路桥人在这里用责任和信念丈量出来的另外一种力量和精神高度;感受到“路桥湘军”在创新这条路上的艰辛与顽强毅力。
悬索桥结合工程实例总体介绍(湖南吉首矮寨悬索大桥)
中国 英国 中国 中国 挪威
2012 1981 1998 1997 2013
1418 1410 1385 1377 1310
世界上的悬索桥
明石海峡大桥（日本）主跨1991m
世界上的悬索桥
舟山西堠门大桥（中国浙江）主跨1650m
世界上的悬索桥
大伯尔特桥（丹麦） 主跨1624m
世界上的悬索桥
李舜臣大桥（韩国） 主跨1545m
2.主线全线采用双向四车道高速公路标准：设计车速为80km/h， 路基宽度24.5m。采用塔梁分离式悬索桥方案，本标段桩号为 K14+000.00～ZK15+073.65（YK15+072.53），全长约1073.65m， 悬索桥的主跨1176m。
矮寨悬索大桥——设计概述
技术标准： 设计汽车荷载：公路 — I 级 桥面坡度：纵坡 0.8%，横坡 2.0% 钢桁梁：梁宽27m；梁高7.5m 桥面宽度：0.5 m(防撞护栏)+11.0 m(行车道)+0.5 m(防撞护栏)+ 0.5 m(中央分隔带)+ 0.5 m(防撞护栏)+11.0 m(行车道)+0.5 m(防撞护栏), 桥面全宽24.5 m 设计基准风速：34.9m/s 设计基 准 期：100年 设计安全等级：一级
矮寨悬索大桥—设计概述
• 地形地貌说明（略） • 主要材料：
主缆：φ5.25mm镀锌高强纲丝，Ep=2.0x105MPa，fpk=1670MPa 吊索：8×55SW+IWR、8×41SW+IWR镀锌钢丝绳，公称抗拉强度 1870MPa 加 劲 梁：Q345C、Q345D 、Q235C 索鞍、索夹、高强螺栓：ZG275-485H 、ZG20SiMn、40CrNiMoA 1.混凝土：吉首岸索塔（C55）、茶洞岸索塔（C55）、主塔基础 （C30）、桥台（C30）、桥面板（C40）、锚碇（C20、C30、C30微 膨胀砼）。 2.预应力钢绞线：预应力钢绞线采用270级公称直径φs15.2低松驰预 应力钢绞线，其抗拉标准强度fpk =1860MPa，弹性模量Ep =1.95x105 MPa，技术标准必须符合”ASTM416-90”和”GB5224-95”中有关规定。
国内大跨径悬索桥锚碇锚固系统比较研究
⑤ 钢 绞 线 采 用 表 面 喷 涂 环 氧树 脂 防腐 保 护层 及 预应力 管道 内灌 注 防腐 油脂 的双 重 防腐 体 系 ， 在 前锚 面设 置有 油脂 面观 测 管 ， 梁 运 营 期 间根 据油 桥
面观 测 结果 实施 补充 灌 注。要 求 钢绞线 在管 道 内不
接器 构成 ， 构 布置 图见 图 ２ 结 。 ③ 对 应 于单索 股锚 固单 元 采 用 ｌ — ７规 格 预 ５１
应 力 钢束锚 固 ， 应 于 双 索 股 锚 固单 元 采 用 １ — ４ 对 ５ ３ 规格 预应力 钢束锚 固 ， 具分 别 采用 特制 的 Ｔ ５ １ 锚 １—７ 型和 Ｔ ５ ３ １ — ４型锚 具 （ 包含 锚 环 、 垫 板 、 锚 螺旋 钢 筋 、
ｒ ｌ ｎ ｏ ｅ ａ ｌｓ ｆ ｔ ｆｓｒ ｃｕ ｅ ． ｏｅ ｉ ｖ ｒ ｌ ａｅ ｙ ｏ ｔｕ ｔ ｒ Ｔｈｅ］ａ ｅ ｉ ｌ ｏ ａ ｅ ｈ ｉ ｅ ｅ ｔａ ｃ ｏ ｙ ｔｍ ｏ ｎ ｈ ｒ ｇ ｆ ｐ ｐ ｒｍａ ｎ ｙ ｃ ｍｐ ｒ ｓｔ ｅ ｄ ｆ ｒ ｎ ｎ ｈ ｒｓ ｓｅ ｆ ｒａ ｃ ｏ ａ ｅ ｏ ｆ ｄ ｍｅ ｔｃ ｌｎｇ ｓ ａ ｕ ｐ ｎ ｉｎ ｂｒｄ ｅ，ａ ａ ｅ ｎ ｉ ｖ ｓｉ ａｉｎ ｏ ｕ ａ ｉｉ ｒ ｌａ ｉ ｔ ｎｄ ｅ ｏ ｏ ｙ， ｏ ｓｉ ｏ －ｐ ｎ ｓ ｓ ｅ ｓｏ ｉ ｇ ｎｄ Ｍ ｋ ｓａ ｎ ｅ ｔｇ ｔｏ ｎ ｄ ｒ ｂ ｌ ｙ、 ｅｉ ｂｌ ｙ ａ ｃ ｎ ｍ ｔ ｉ ｗｈ ｃ ａ ｅ ｕ ｅ ｒｒ ｆ ｒ ｎ ｅ ｏ ｄ ｐ ｉｎ ｆ ｒｆ ｔ ｒ ｎ ｈ ｒｓ ｓｅ ｆｒ ａ ｃ ｏ ａ ｅ ｏ ｏ ・ ｐ ｎ ｓ ｓ ｅ － ｉｈ ｃ ｎ ｂ ｓ ｄ ｆ ｅｅ ｅ ｃ ｎ ａ ｏ ｔｏ ｕ ｕ ｅ ａ ｃ ｏ ｙ ｔ ｍ ｏ ｎ ｈ ｒ ｇ ｆｌｎｇ－ ａ ｕ ｐ ｎ－ ｏ ｏ ｓ ｓｏ ｒｄ ｅ ｉｎ ｂ ｉ ｇ ．
钢桁加劲梁单跨悬索桥创新技术研究[详细]
![钢桁加劲梁单跨悬索桥创新技术研究[详细]](https://img.taocdn.com/s3/m/5d1803b979563c1ec4da7152.png)
钢桁架梁 957m
降低了主缆与桥面的相对高差。 缆 位 降 低
塔高比较
129m
开挖大
隧道出口桩号 QK14+113.00
隧道出口桩号 QK14+161.00
92m
回填 开挖小
降低了主塔的高度。 79m（129）m
41m（62）m
吉首塔
茶洞塔
将吉首方向的重力式锚碇调整到合理的位置。
隧道出口桩号 QK14+113.00
世界最大跨径拱桥 主跨552m的重庆朝天门长江大桥
世界最大跨径梁桥 主跨330m的重庆石板坡长江大桥复线桥
主桥主孔桥型构思
超大跨度桥梁必须以缆索承重体系为依托，已成为桥梁结构工程师的共识， 缆索承重体系主要包括斜拉桥、悬索桥及斜拉-悬吊协作体系等。
目前已建成的最大跨径斜拉桥为主跨1088m的苏通大桥，按照目前的材料 和桥梁建设水平，修建主跨1800m的斜拉桥仍需要做大量的研究论证工作， 因此，暂不考虑斜拉桥方案。
在桥面沥青层下、混凝土中埋设热管，冬季当桥面温度接近0℃时，开启热 泵系统，向埋设管道内输送热水，提升桥面温度，从而防止桥面结冰或积雪。 热泵系统通过地下埋管或地下水从地下恒温层提取热量或者从隧道Hale Waihona Puke 中提取热 量或者直接从大气提取热量。
地源热泵法融冰试验
环保措施及景观研究
环保措施新思路 • 尊重自然，尊重地区特性，不破 坏就是最大的保护。 • 利用太阳能、风能对大桥进行冬 季除冰。 • 利用风能、太阳能作为大桥和隧 道功能照明和景观照明的能源。
QZK5 QK15+410左15m 681.92m
茶洞
倒石堆
209国道
622.91 611.41
矮寨大桥施工技术创新
矮寨大桥施工技术创新方联民;谢立新;喻波【摘要】The Aizhai Bridge across the 1 000 m Dehang Canyonis a typical mountain canyon bridge,whose construction process was confronted with many difficulties.Through the innovation of con-struction technology,“Girder-Conveying Track Cable Technique”were created to solve the puzzle of how to erecting the stiffening girder of suspension bridges which were located in precarious course or deep ra-vine.In order to conquer thetechniqueof large tonnage anchorage ,“CFRP-RPC”high performance sys-tem of rock bolt were developed.Besides,to avoid the key construction period taking up by the conver-sion loading balancing system,a new construction of non-weight Temporary hinge Closure were invented, this on the other hand realized the stress free butt joint of steel truss stiffening girder.In brief,innovation technology ensured the quality and safety of construction,saved investment and protected the environ-ment.This paper summarizes the construction of innovation technology,for reference.%矮寨大桥跨越宽约千米的德夯大峡谷，为典型山区峡谷桥梁，其施工过程中面临着诸多难题。
2022届高中地理交通运输布局与区域发展考点大全笔记
(每日一练)2022届高中地理交通运输布局与区域发展考点大全笔记选择题1、湖南省矮寨特大悬索桥是世界上峡谷跨径最大的钢析梁悬索桥。
如图为湖南省矮寨特大悬索桥景观图。
据此完成（1）～（3）题。
（1）形成图示幽深峡谷的主要外力作用是（）A.冰川侵蚀B.流水侵蚀C.风力侵蚀D.海浪侵蚀（2）图中大桥下方的道路呈“之”字形弯曲，这样设计的主要目的是（）A.降低道路的坡度B.延长道路的长度C.照顾更多居民点D.减小工程量（3）矮寨特大悬索桥的建设可（）A.缓解噪声污染B.提高通行效率C.减少地质灾害D.提高科技含量答案：BAB【提示】地表形态对聚落及交通线路分布的影响交通运输线、点的区位选择地表形态变化的原因和地质构造解析：本题考查地质作用的知识，引起地表形态变化的作用，按其能量来源分为内力作用和外力作用。
内力作用的能量主要来自于地球内部的热能，表现为地壳运动、岩浆活动和变质作用等，它使地表变得高低起伏。
外力作用的能量来源主要来自于地球外部的太阳能，以及地球重力能等，表现为地表物质的风化、侵蚀、搬运和堆积等作用。
与平原比较，山区相对高度比较大，公路一般呈“之”字型；山区的交通运输线以公路为主；平原地区，尽量选择距离较近的路线；交通线绕道，能通过较多的居民点，增加运输量。
影响现代交通线路布局的主导区位因素一般均为社会经济因素，科技是技术支持因素，自然条件是基础因素。
【解答】幽深峡谷位于湖南省，降水较多，河流径流量较大，当地地势落差大，河流流速快，流水侵蚀作用明显，故B 对；冰川侵蚀作用主要分布在高纬度或高海拔地区，湖南省位于亚热带地区，气候温暖，冰川发育不明显，故A错；风力侵蚀作用主要分布在干旱和半干旱地区，湖南省位于我国湿润区，故C错；海浪侵蚀位于沿海地区，湖南省并不临海，故D错。
根据湖南省矮寨特大悬索桥景观图可知，该地区地形起伏大，则道路的坡度较大，故采用“之”字形分布，可减缓道路的坡度。
湖南省矮寨特大悬索桥所在地区以山地地形为主，起形起伏大，交通建设不便；在两座山之间建设大悬索桥，可以实现两座山之间直行，缩短路程，减少施工量，便于地区间的交流联系，提高通行效率。
第十三章 悬索桥简介
桥梁工程
• 悬索桥的主跨为1176m,工程计划投入7.2亿元， 占吉茶高速公路计划总投资的15%。2012年3月底， 创4项世界第一的湖南矮寨特大悬索桥正式通车。
四个世界第一： 一、是大桥主跨1176米，跨峡谷悬索桥创世界第一；
二、是首次采用塔、梁完全分离的结构设计方案，创世界第 一； 三、是首次采用“轨索滑移法”架设钢桁梁，创世界第一； 四、是首次采用岩锚吊索结构，并用碳纤维作为预应力筋 材，创世界第一。
绕在丝股盘上，然后运到现场通过牵引系统架
设到设计位臵。
桥梁工程
钢丝绳
• 不许采用麻芯绳，非封闭的钢丝绳必须镀锌；
• 必须全部施预应力，以消除结构的非弹性延伸。 • 钢丝绳回扭性要小。 • 钢丝绳由丝捻成股，然后由股捻成绳。一般是7股 绳，每股丝数可分为7、19、37和61等。 • 钢丝绳的弹性模量低，股是丝的0，85倍，绳是股 的0.85倍。
桥梁工程
③刚度方面。悬索桥的竖向刚度主要由大缆提供， 调整其竖向刚度的方法主要靠调整大缆的恒载拉 力；斜拉桥的竖向刚度由拉索与主梁共同提供， 主梁刚度影响较大，可通过该变结构的布臵形式 的办法来调整其竖向刚度。
④施工方面。悬索桥的施工顺序为：锚碇、桥塔、 大缆、吊索、加劲梁，施工不复杂，结构线形主 要由大缆线形和吊索长度控制。斜拉桥施工中拉 索与主梁交替悬臂伸出，施工时结构体系发生多 次转换，需严格控制结构线形和拉索拉力。
桥梁工程
20世纪30年代是美国修建大跨度悬索桥的高峰期
• 乔治· 华盛顿桥：1931年完成主跨达1067m的一期工程， 世界上第一座跨度超过1000m的桥梁。
桥梁工程
旧金山城市标记：金门大桥，1937年建成，主跨1280m， 保持最大跨度纪录达27年之久。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《 技末 》 ｏｏ 第５ 总第 ２ 蓣名 ２１年 期 ８期
Ｅ Ｃ Ｂ Ｂ Ｅ Ｄ Ｃ Ｄ
锚 固系统 由索股锚 固连接构造 和预应力钢束
锚固构造组成。索股锚固连接构造由拉杆及其组
Ｃ Ｄ Ｅ ：：； ：：＋ｉ ：。： ： ．： ： ：
件 、连接平板 、支承筒 组成 ；预应力钢束锚 固构
线 张拉 一 切平端Leabharlann 部钢 绞线 一 安装 防松装 置与保
护罩 一 灌 注防护 油脂 。 ３ １搭建前 后锚面 施工脚 手架 ．
国内 已建 悬索 桥锚碇 的设计 施工 经验 ，预应 力 Ｊ 锚 固系统 通 常采 用 管 道 内灌 注 水 泥浆 的防 腐 方
式 ， 成 为不 可更换 的永久结构 ，而管道压浆施 工 质量又难 以保证 ，因此严重影 响 了预应力 钢绞线 的防腐耐久 性 。为 了确保锚 固系统乃至整个 桥梁 的安 全与耐久 性 ，本桥锚 碇采用 的是无粘结 、可 换式 预应力 系统 。
搭设 施工平 台及必要 的施工便道 ，采 用钢管 脚 手架在锚碇 前 、后锚 面分别搭 设张拉 、灌油操 作平 台 ，平 台上铺 好脚 手板 。
３ ２ 连接 器安装 ．
在工厂将 连接平板 与连接筒 预先用 螺栓联接 好 后整体运 输到工地 。连接器 安装前将 连接筒沉
（ 柳州欧维姆机械股份有 限公 司 柳州 ５ ５０ ） ４０５
摘 要： 锚碇锚 固系统是大 型悬索桥主缆 的承力构件 ，是悬索桥的生命线工程 。悬 索桥 隧道锚 中多采用弯束
状 的预应 力钢束 ，与顺直管道 的预应力钢 束相 比，锚 固系统在设计上 、生产上 、施工上增加很大困难 。本 文介绍弯束 可换式 锚碇锚 固系统在湖南矮寨特 大悬索桥上 的应用情况 ，借 此总结经验 ，为 以后相似的工程
表 示 １一 ６ 索 位 置 ５ ｌ锚
十 －表示１— ｌ ５ ３ 锚索位置
一 表示 １— １ ５ ３ 锚索位置
图４ 锚索布置示意 图
湖 南矮寨 特大悬索桥 的预应力束 管道与常规 可换 式锚碇锚 固系统 不 同之处 主要在 于其 结构是 弯 曲的 ，在靠 近前锚 的管道设计 了弯 曲的分 丝管 结构 （ 向器 ），如 图６ 转 。
提供借鉴 。 关键 词 ： 锚碇 预应力锚具 弯束 穿束 张拉 灌油 密封
１概 述
悬 索桥也 称 吊桥 ，是指 利用 主缆 和 吊索作 为
加劲梁的悬挂体系 ，将荷载作用传递到桥塔 、锚
碇 的桥梁 。其 主要结 构 由主缆 、索塔 、锚碇 、 吊
索 、加劲 梁组成 。锚碇 锚 固系统 是一 种运用 于 大
索 股方 向一致 ，前后 锚面均 为大缆 合力 线垂直 的
平 面 ，预应 力 钢束起 初沿索 股发散 方 向布置 ，再 按 一定半径 收敛 最后 与大缆 合力线 平行锚 固于后
图１ 矮寨特大悬 索桥效果图
锚 面 ，如 图５ 。
左阅研宄 ＬＹ ＰＳＥＴＨ Ｏ ＲＴＳＥＮ Ｇ Ｅ ＳＣＯ Ｒ
图 ３ 茶 洞 岸 锚 碇 不 意 图
锚 索 布置 如 图４ 示 。其 中吉 首岸Ｔ１— ６ 所 ５ １锚
索６束 ，Ｔ ５ ３锚索ｌ４ ；茶洞岸Ｔ ５ １锚索 ２ １— １ ４柬 １— ６
７ 束 ，Ｔ ５ ３ 锚 索 １ ２ 。锚 固体 系在 水平 、竖 ４ １— １ ３束
向两个 面内均 辐射形 布置 ，拉杆方 向与其 对应 的
‘Ｐ ＳＴ Ｓ Ｅ ＮＯＬ ＧＹ ＲＥ ＲＥ Ｓ Ｔ ＣＨ Ｏ
应 闲斫完 卜 一 ＿
《５ 技末 》 ００ 第 期 第 ２ ｊ左 ｆ ２１ ５ 总 ８期 年
弯 束 可换 式 锚 碇 锚 固系统 在 湖 南矮 寨 桥 的应 用
赵 干 明 张 东福 苏 强 曾 诚 谢 正 元
３ 锚 固 系统 的应 用
２ ０ 年 ｌ 月 Ｎ２ 年７ ，矮寨桥 进行 了专 ０９ ２ ｍｏ 月
项预应力施工 ， 包括连接器安装、钢绞线穿束、
张拉 、灌油 的施工等 。施工前 编制详细 的施 工细
则 ，精 心准 备 ，精 心施 工 ，至今 工 程 已顺 利 完 成 。实际工程应 用表 明 ，弯束可换 式锚碇锚 固系
湖 南矮寨 特大 悬索桥 为吉茶 高速公 路 的控 制
吉首岸锚碇示意图
图２ 吉首岸锚碇 示意图
性 工程 ，如 图 １ 。其 吉 首岸 重力 锚 锚 体为 一 般形 式锚 体 ，锚体分 为 ：锚块 、散索 鞍支 墩及基 础 、 前锚 室 、后 锚室 四部 分 。锚 体长 度２ ｍ，水 平交 ５ 角 ４ 。 ，如 图 ２ 示 。 而茶 洞 岸 锚 体 受 场 地 限 ５ 所 制 ，设置 成隧道 锚形 式 ，锚 体分 为 ：锚塞体 、散 索 鞍 支 墩 及 基 础 、前锚 室 、后 锚 室及 明洞 五 部
２ ｌ
● ２ ３
４ ５
６ ７ ７
６ ５ ４ ３
造 由管道 、预应力钢绞 线及锚具 、防腐油脂 、锚
茶洞岸锚索排列 图
。 示 １— ６ 索 位 置 表 ５ １锚
吉首岸锚索排列图
。一
头保 护帽等组 成 。拉杆 上端与索 股锚头上 的锚 板 相连接 ，另一端 与被预应 力钢束锚 固于前锚 面的 连接器 相连 接 。
统及施工规程满足施工要求。
矮寨桥弯束 可换式锚碇 锚 固系统的施工 主要
工 艺流 程如 下 ：搭建 前后锚 面施 工脚 手架 一 连
图５ 锚 碇 预应 力 束 布 置
接 器安装 一 钢 绞线下 料 一 钢 绞线 穿束 一 钢绞
２ 锚 固 系统 结 构
本 桥锚碇采用 预应力钢绞 线锚 固系统。根据
型悬 索桥 、连接 主缆 索与锚 碇砼 台墩 之 间 、将来
自主缆 的荷 载传 递至 锚碇 台墩 的结构 ，它具 有不 可替 换性 且受力 复杂 而被称 为悬 索桥 的生命 线 工
程。为确保这生命线工程 ，工程设计人员不断研
究改 进锚 碇锚 固技术 、防腐 技术 、施 工技术 等 ， 确保 锚碇 锚 固系统 安全 可靠 。
