计算机直接制版(CTP)技术培训

CTPLate


制版设备
GRAFMAC W-PTP-53C 冲版机
CTPLate


制版设备
Glunz&Jensen CTP 85 冲版机(Unigraph Quartz)
CTPLate


制版设备
Kodak Polychrome 预热烘版机(G&J CPO 85)
CTPLate


版材
Kodak Polychrome

主要特点
在普通工作环境下不感光，明室操作； 不需进行预热； 分辨率高、网点还原能力强； 亲墨、亲水性能好，印刷中水墨易平衡，容易调节； 耐印力高； 耐药品性强； 操作稳定性好。
CTPlate

产品开发
从2001年开始着手研发热敏CtP版材，目前已开始批 量化生产。 现在已由全球最具影响力的CtP设备制造商CREO公 司对我们的产品进行了资格认证。
计算机直接制版（CTP）技术培训
学习CTP技术的基本概念 学习本公司产品的实际应用
CTP的基本概念



从计算机到印版 —— Computer to Plate （脱机直接制版） 印版、压力、大量复制 从计算机到印刷机—— Computer to Press （在机直接制版） 印版、压力、大量复制 从计算机到样张 —— Computer to Proof （无版印刷） 快速、个性化、多样性 从计算机到纸张或印刷品—— Computer to Paper/Print（无版印刷）快速、个性化、多样性
CTPLate


版材
FUJIFILM
CTPLate


版材
MITSUBISHI 银盐版 TORAY （东丽）水显影版材
CTPLate


版材
AGFA Thermostar 版材
CTPLate


版材
DIC Thermal CTP Plate
CTPLate


版材
炬光 CTP版
印刷下机版
CTPLate
CTPlate

将印前处理系统中编辑的数字页面直接转移 到印版的技术

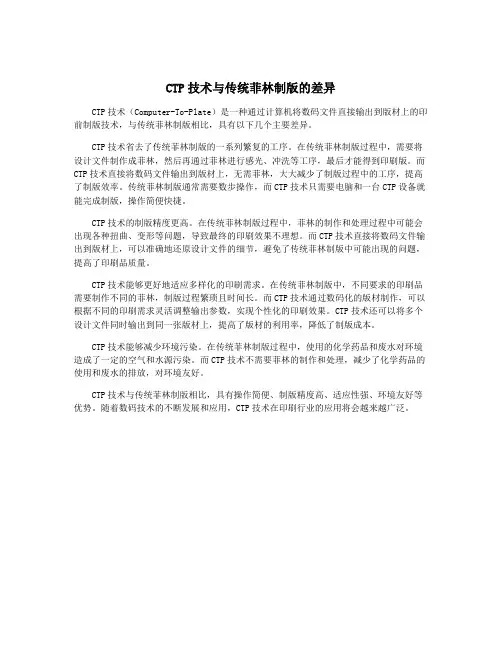

传统制版工艺
DTP→照排机→CMYK胶片→晒版机→样版→打样机→样张
晒版机→印刷版→印刷机→印刷品
CTP制版工艺 DTP→数码打样机→样张 印刷版→印刷机→印刷品 DTP=Desktop Publishing
比较：工序复杂度、效率、成本

CTPLate
谢谢！

喷墨型（PS版+受像层、亲水版基）
利用现有的PS版技术和喷墨技术成像； 分辨率不高；耐印力不高，喷绘速度慢，只是过渡产品；
比较：光敏、热敏的优缺点，制版速度
CTPlate

炬光热敏版
炬光CTP版材为热敏型阳图（热分解型）CTP版 名称：PTP（Positive Thermal Plate） 感光波长: 830nm红外激光
CTPLate


制版设备
Sakurai Dimension800直接制版机
CTPLate


制版设备
Agfa Xcalibur 45直接制版机
CTPLate


制版设备
ESKO DMX-HS光敏直接制版机（连冲版机G&J 85HD）
CTPLate


制版设备
Glunz&Jensen InterPlater 85HD冲版机

生产过程
除油→电解→除灰→氧化→氧化后处理→涂布→干燥 →裁切→包装 热敏CtP版材采用与普通PS版截然不同的精细感光材 料。 在生产工序和设备要求上比普通PS版要高很多。
CTPLate

技术数据
光 源（Spectral sensitivity）830 nm 红外激光 曝光量（Exposure energy） 170 mj/cm2 显影液（Developer）炬光专用显影液，原液使用 显影温度（Dev Temp）24℃ 显影时间（Dev Time）35s 补充量（ Dev RPL）100~120ml/M2 显影液更换周期约400~500M2


显影液
Kodak Polychrome Graphics
CTPLate


辅材、印刷及其它
保护胶 使用普通PS版保护胶即可； 修版液 通常情况无需修版，需要修版时使用普通PS 版修版液即可； 烤 版 可与普通PS版一样进行烤版以增加耐印力； 印 刷 印刷中无需特殊注意的地方，但由于CTP版 材亲油性和亲水性都较好，可能只需要较小的墨量和 水量，但这与印刷机本身有关； 其 它 使用过程中必须注意小心取放，避免引起 表面划伤，显影后存放时也需在版间加上衬纸。
CTPlate

光敏型:
利用可见激光使用版材表面的高感光度的感光材料发生化学反 应 后成像； 银盐复合型(480nm)：因生产复杂，环境污染严重已逐渐淘汰； 光聚合型(532nm)：黄光下操作，生产及存放条件都要求较高；

热敏型
利用红外激光的绝对热能使版材表面成像；只对热能敏感，更 能保证数码信息的完整； 阴图热交联型：制版时，预热不好控制，很容易造成预热不均； 阳图热分解型(830nm)：不需预热，制版操作稳定； 热烧蚀型(1064nm)：不需显影，制版时易产生烧蚀粉尘； 热转移型、热致相变型：不需显影；



以上数据只在CREO Trendsetter 800 Quantum上适用
CTPLate



制版工作流程
Create Job：Prinergy在开始工作之前由不同工作建立 不同的Job分类； Add file：将文件加入到Job中； Refine：将文件规范化为PDF文件； Import Imposition：输出大版的拼版方案，并将页面 排版到大版； Output：输出数码打样、印版等； Backup：Archive到磁带备份。

制版操作条件
温度（Temperature） 22~23℃ 湿度（Humidity）45%------55%

贮存时限
避潮及过冷、过热可正常保存18个月
CTPlate

测试及使用
使用前因设备配置、状态不同，必须对CTP版材在该 制版设备上的一些参数进行测试和样正； 测试前确定环境条件是否符合要求 配制显影液，并使显影液达到要求温度 确定阴图（Negative）还是阳图（Positive）0、1 聚焦（Focus）-200~+200 能量（wPower）11~17w 表面反射率（Sr）0.05~0.10 版材厚度（Gauge）实际厚度0.15~0.27mm 测试完毕，确定参数后运用数码工作流程（Prinergy） 开始使用；使用中无需对参数作任何调整

CTPLate


制版设备
外鼓式直接制版机
CTPLate


制版设备
内鼓式直接制版机
CTPLate


制版设备
CREO Trendsetter 800 Quantum 直接制Fra Baidu bibliotek机
CTPLate


制版设备
CREO Lotem 直接制版机
CTPLate


制版设备
SCREEN PlateRite8000Ⅱ 直接制版机
