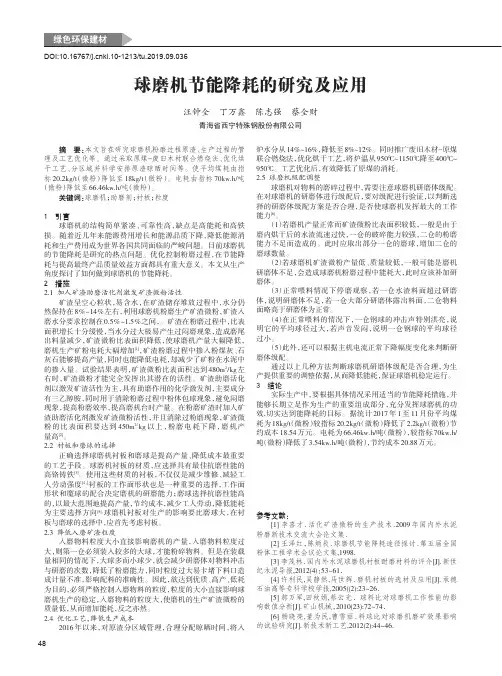

球磨机节能降耗的研究及应用
绿色环保建材球磨机节能降耗的研究及应用汪钟全丁万鑫陈志强蔡全财青海省西宁特殊钢股份有限公司摘要：本文旨在研究球磨机粉磨过程原渣、生产过程的管理及工艺优化等。
通过采取原煤-废旧木材联合燃烧法、优化烘干工艺、分区域并科学安排原渣晾晒时间等。
使平均煤耗由指标20.2kg/t（微粉）降低至18kg/t（微粉）。
电耗由指标70kw.h/吨（微粉）降低至66.46kw.h/吨（微粉）。
关键词：球磨机；助磨剂；衬板；粒度1引言球磨机的结构简单紧凑、可靠性高，缺点是高能耗和高铁损。
随着近几年来能源费用增长和能源品质下降，降低能源消耗和生产费用成为世界各国共同面临的严峻问题。
目前球磨机的节能降耗是研究的热点问题。
优化控制粉磨过程，在节能降耗与提高最终产品质量效益方面都具有重大意义。
本文从生产角度探讨了如何做到球磨机的节能降耗。
2措施2.1加人矿渣助磨活化剂激发矿渣微粉活性矿渣呈空心粒状，易含水，在矿渣储存堆放过程中，水分仍然保持在8％~14％左右，利用球磨机粉磨生产矿渣微粉，矿渣入磨水分要求控制在0.5％~1.5％之间，。
矿渣在粉磨过程中，比表面积增长十分缓慢，当水分过大极易产生过闷磨现象，造成磨尾出料量减少，矿渣微粉比表面积降低，使球磨机产量大幅降低，磨机生产矿粉电耗大幅增加[1]，矿渣粉磨过程中掺入粉煤灰、石灰石能够提高产量，同时也能降低电耗，却减少了矿粉在水泥中的掺入量。
试验结果表明，矿渣微粉比表面积达到480m2/kg左右时，矿渣微粉才能完全发挥出其潜在的活性。
矿渣助磨活化剂以激发矿渣活性为主，具有助磨作用的化学激发剂，主要成分有三乙醇胺，同时用于消除粉磨过程中粉体包球现象，避免闷磨现象，提高粉磨效率，提高磨机台时产量。
在粉磨矿渣时加人矿渣助磨活化剂激发矿渣微粉活性，并且消除过粉磨现象，矿渣微粉的比表面积要达到450m2/kg以上，粉磨电耗下降，磨机产量高[2]。
2.2衬板和磨球的选择正确选择球磨机衬板和磨球是提高产量、降低成本最重要的工艺手段。
磨煤机钢球改型节能降耗研究
２１ 年 １ ０ １ 月煤 质化验 ：
全水 外在 内在 含硫 灰分 挥发 固定 高位 低位 分 水分 水分 量 分 碳 热值 热值
３ 炉 １．６ ７９ ３７ ０７ ２ ．７ ３８ ３ ．３ １．１ １．２ 号 １６ ．５ ．２ ．５ ８０ ２ ． ４ ６４ ８４ ７５
科技信息
高校理科研 究
磨煤机钢球改型节雒隆耗砜穷
华北电力大学控制与计算机工程学院 杜鸿海
［ 摘 要】 当前 ， 国家已将 火力发 电厂节能降耗 、 强环 境保护工作提到新 的战略 高度。使 用钢球磨 煤机 制粉 系统的 电厂 ， 加 每年 消耗 大量的钢球和 电能 ， 厂用 电率 中占据相 当大的比重。在钢铁材料价格 不断上涨 ， 在 能源 日 紧张的情况下 ， 趋 钢球的 消耗 问题及磨煤 机的节能降耗 已经 引起 高度重视 。本文通过收取 了电厂各方 面大量 的数据 ， 经过 不断的分析 与实践 对磨煤机 钢球进行 改型设计 ， 达
到 了节 能 降耗 的 目的 。
［ 关键词］ 磨煤机
１引言 ．
钢球
节能降耗 改型
钢 球磨煤机在 我国火力发 电机组 中得到 了较广泛 的应 用 ， 钢球磨 煤 机煤种适应性广 ， 安全 可靠 ， 运行 维修方便 。 但其 金属耗量大 ， 制粉 电耗 高。据统计 ， 钢球磨煤 机一般 每磨制 Ｉ 钢球的磨损为 ３０ ３０， ｔ 煤 ０ ５ ｇ 个别磨煤 机甚至更高 ， 加上磨煤机衬板的磨损 ， 的金属磨损与所磨制 总 煤 的 比例通常 约高达 ０ ％ 。根据 国务 院积极加快建设节 约环保型企 ． ｏ ５ 业 的要 求 ， 国家已将火力发电厂节能降耗 、 加强环境保护工作提到新 的 战略高度 。节 能降耗 已成为各 大发 电集 团对 下属 电力 企业适应 新形 势、 降低发电成本 、 提高企业竞争力的重要要求和考核手段 。使用钢球 磨 煤机制粉 系统 的电厂 ， 每年 消耗大量 的钢球 和电能 。在 厂用 电率 中 占据相 当大 的比重 。在钢铁 材料 价格不断上涨 ， 能源 日 紧张的情况 趋 下， 钢球 的消耗 问题及磨煤机的节能降耗 已经引起高度重视 。 ２磨煤机钢球改型 目标 ． 经过 对某 电厂磨 煤机的项 目 实施 经验 ， 收取 了全部过程 中各方面 大量 的数 据 ， 经过不断的分析 ， 更深的了解 了该厂磨煤机的各项运行情 况 。本 次设计 、 算出的方案 ， 计 目的是在于稳定磨 煤机 出力 、 化磨煤 优 机 响应 速度 、 优化 煤粉细度 的情 况下 ， 尽量 的降低磨 煤机 电流， 提高磨 煤 机破碎 、 研磨能力 ， 并且 考虑锅炉燃 烧需要 ， 整体改 型设计 主要 有 ４ 个思路和 目标 ： １关注于减 少磨煤机钢球 的装球 量 ， 磨煤机 电耗 ， ） 降低 减少磨煤机 的机械损耗 。 ２ 关注于稳定 、 ） 优化磨煤机出力。 ３ 关注于提高煤粉细度 ， ） 降低发／ ｆ 共电煤耗 。 ４关注于整体锅炉合理燃烧优化的整体调整。 ） ３整体改型方案介绍与实施步骤 ． ３１ ．设计思路 通过 使用超高铬稀 土钢球 ， 降低 钢球球耗 ， 减少 钢球耗球量 ， 优化 磨煤机 内钢球 的破碎 力 ， 磨力 ； 理的调 整磨煤机内各直径钢球的 比 研 合 例， 减少磨煤机钢球 的装 载量 ， 使磨煤 机电流下降 ， 煤粉细度更加稳定 ， 并得 到一定优化 ， 而降低 电耗 、 定煤耗 ； 从 稳 合理 的调整磨煤机 内各直 径钢球 的 比例 ， 使煤 粉细度得到优化 ， 有利于低 负荷 锅炉燃烧稳定 ； 合 理 的调整磨 煤机 内装球量 、 各直径 钢球的 比例 ， 高磨煤 机的 响应速 提 度。 每 台磨煤机在 钢球初装 时 ， 将余下 ２ ４ ， － 吨 在改造试 运行过程 中 ， 按 照整体情况实 际调整 。如果整 台炉的钢球改 型 ， 调整后每 台磨 煤机 的装球量 、 比也 完全一样 ， 以稳 定磨煤 机的出力以及煤粉细度为基 配 但 础。 ３２ ．关于钢球与衬板 （） １钢球 对衬板 的影 响 ： 钢球对衬板 的损坏 主要体 现在 ， 因磨 煤机 内使用大直径 （ ０ ０８ 以上 ） 的钢球 ， 对衬板的撞击力过大而造成损坏 ， 通 常会发生破碎 、 落等情 况 ， 以使 用正常规格范围之内的钢球是不会 掉 所 对衬板造成损坏 的。 （ ） 负荷运行时 ， ２低 如进煤量未能及 时调整 ， 成磨煤机 内部 存煤 造 量过少 时 ， 部分钢球 直接与衬板摩擦 ， 使衬板磨损加 大 ， 只要在低 负 但 荷时合理使用主力 、 备用磨 ， 及时调整进煤量 ， 可避免 该情况 。 便 （） 际运行 中衬板 的磨损 主要 是物料磨损 、 ３实 风煤 磨损等 ， 磨煤机
二段球磨机节能改造实践
二段球磨机节能改造实践1. 背景介绍球磨机是一种常用的粉磨设备，广泛应用于水泥、建材、化工等行业。
然而，传统的球磨机在使用过程中存在能耗高、产量低、粉尘污染等问题，对环境造成了不可忽视的影响。
为了解决这些问题，进行二段球磨机节能改造是一个有效的途径。
2. 节能改造方案2.1 高效节能电机的应用传统球磨机使用的电机通常效率较低，功耗较高。
通过替换为高效节能电机，可以显著降低电力消耗并提高工作效率。
高效节能电机采用先进的技术和材料制造，具有更低的功耗和更高的转换效率。
2.2 变频器的安装与运行优化通过安装变频器对球磨机进行调速控制，可以根据实际需求灵活调整转速，并保持在最佳运行状态。
变频器还具有起动平稳、减少启动电流冲击等优点，有助于延长设备寿命。
2.3 高效节能的研磨介质研磨介质是球磨机中重要的磨料，传统的研磨介质存在消耗大、寿命短等问题。
采用高效节能的新型研磨介质，如陶瓷颗粒、高铬合金钢球等，可以提高球磨机的工作效率，并减少能耗。
2.4 球磨机结构优化通过对球磨机结构进行优化设计，改变传统的内排筛板结构为外排筛板结构，可以提高产量和分级效果。
同时，在设计过程中考虑降低风阻和内部摩擦等因素，减少能量损失。
3. 节能改造实践案例3.1 案例一：XX水泥厂二段球磨机节能改造该水泥厂二段球磨机在传统生产中存在较高的电力消耗和粉尘污染问题。
经过节能改造方案实施后，采用了高效节能电机替换原有电机，并安装了变频器进行调速控制。
同时使用了新型陶瓷颗粒作为研磨介质，优化了球磨机的结构。
改造后，电力消耗降低了30%，产量提高了20%，粉尘污染明显减少。
3.2 案例二：XX化工厂二段球磨机节能改造该化工厂二段球磨机存在能耗高、产量低等问题。
改造方案采用了高效节能电机和变频器的组合应用，同时优化了球磨机的结构。
此外，还对原有的研磨介质进行了替换，使用了高铬合金钢球。
改造后，能耗降低了25%，产量提高了15%。
4. 改造效果评估经过上述案例的改造实践，可以对节能改造方案的效果进行评估。
黔东电厂原煤斗改造效果分析
黔东电厂原煤斗改造效果分析摘要：黔东电厂2B、2C、2D磨煤机原煤仓改造前堵煤和断煤非常严重，直接影响机组安全运行。
本文分析了影响堵煤的几个主要因素，通过对原煤斗衬板、出口落煤管等部位的改造，圆满地解决了以往的堵煤和断煤问题。
关键词：原煤斗改造；堵煤；节能黔东电厂#1、#2 锅炉为600MW 亚临界中间再热自然循环汽包锅炉，锅炉为单汽包、单炉膛、平衡通风、中间一次再热、固态排渣、W烧方式。
#1炉1C、1D磨煤机和#2炉2B、2C、2D因原煤斗未加装破拱机，对于水分大、粘度高、粒度较细的劣质煤，堵煤、棚煤成了较为普遍的现象，严重影响锅炉的正常运行，经常发生影响机组出力现象。
由于近几年煤炭市场放开，市场煤价高，燃煤掺假严重，煤质太差。
原设计煤种低位发热量30593Kj/kg，而实际上只有20000Kj/kg，灰份原设计为30.86%，实际上达到45%以上。
为控制发电成本，经技术改造后，锅炉由原来的温风送粉改为热风送粉，这样可以掺烧部分泥煤，含水分达到10%以上，粘度大，造成原煤斗堵煤频繁。
堵煤后主要靠大量的人力，同时捅煤的时间较长，使设备的可用率大大降低，制粉系统耗电率高，钢球磨煤机损耗大。
1 改造前存在的问题及原因分析（1）黔东电厂原煤斗的衬板采用的是不锈钢衬板，这种衬板有一个最致命的弱点就是容易脱落，脱落下来部分很容易堵住煤仓，特别是衬板容易变形和磨毛，使表面摩擦系数增大，衬板焊缝部磨损后，原煤斗与衬板之间由于紧力减少甚至消失而产生较大间隙，该处衬板与周围其他衬板高度不一，该处流通截面发生改变，原煤流经此处容易停滞，直到结垢，又加上煤的粘度大，增大了堵煤的可能性。
并且运行人员发现堵煤后，经常用大锤敲打，用长钎捅，人工敲击煤斗致使煤斗变形，更易造成堵煤。
对水分大、粘度高、粒度较细的劣质煤，堵煤、断煤成为普遍的现象。
（2）煤斗设计结构不合理。
原有煤斗为双曲线煤仓，安装有单向电动截门，最后缩口进给煤机，中间过渡环节太多，造成落煤不顺畅，这种过渡环节越靠近给煤机、出口越小堵煤的几率就越大。
二段球磨机节能改造实践
二段球磨机节能改造实践随着工业化进程的加快，能源消耗问题日益凸显。
节能减排已成为各行各业关注的热点。
在矿山行业中，二段球磨机是一种常用的设备，其能耗占矿山生产线总能耗的比重较大。
因此，对二段球磨机进行节能改造具有重要意义。
本文将以某矿山的二段球磨机节能改造实践为例，探讨如何通过技术手段实现节能减排的目标。
我们需要了解二段球磨机的工作原理和能耗分析。
二段球磨机是一种将矿石研磨成细粉的设备，它通过转动的磨盘和磨球对矿石进行研磨。
在磨矿的过程中，机器会消耗大量的电能，而且产生的热量也会导致能量的浪费。
因此，改造二段球磨机的节能重点在于减少电能的消耗和热量的损失。
一、减少电能消耗1. 安装变频器：通过安装变频器，可以调节二段球磨机的转速，避免电机长时间运行在高速状态下，降低电能的消耗。
2. 优化电机系统：选用高效率的电机和变压器，提高能源利用率，减少电能的损耗。
3. 优化电路设计：合理设计二段球磨机的电路，减少电能的损耗和电流的浪费。
二、降低热量损失1. 加装散热装置：在二段球磨机的关键部位加装散热器，及时将产生的热量散发出去，避免热量的积聚和损失。
2. 优化磨石材料：选用低热导率的磨石材料，减少热量的传导和损失。
3. 控制磨矿温度：通过控制二段球磨机的进料量和水量，调节磨矿温度，减少热量的产生和损失。
三、其他节能措施1. 优化磨石材料配比：根据矿石的特性和生产需求，合理选择磨石材料的配比，提高磨石的利用率，减少能源的消耗。
2. 定期维护保养：定期对二段球磨机进行维护保养，保持其良好的工作状态，减少能耗和故障的发生。
以上是某矿山在二段球磨机节能改造中采取的一些实践措施。
通过对二段球磨机的技术改进和管理优化，该矿山成功实现了节能减排的目标，有效降低了能源消耗和生产成本。
二段球磨机的节能改造对于矿山行业的可持续发展具有重要意义。
通过技术手段和管理优化，可以减少电能的消耗和热量的损失，提高能源利用效率，降低生产成本。
钢球磨煤机节能改造应用与研究

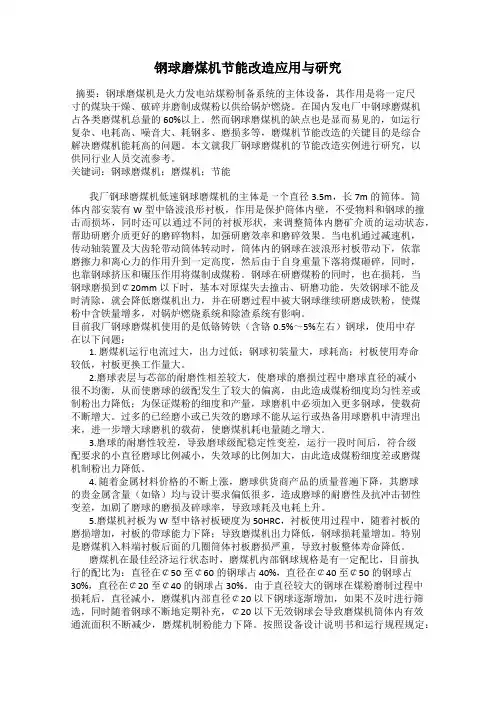

钢球磨煤机节能改造应用与研究摘要：钢球磨煤机是火力发电站煤粉制备系统的主体设备，其作用是将一定尺寸的煤块干燥、破碎并磨制成煤粉以供给锅炉燃烧。

在国内发电厂中钢球磨煤机占各类磨煤机总量的60%以上。
然而钢球磨煤机的缺点也是显而易见的，如运行复杂、电耗高、噪音大、耗钢多、磨损多等，磨煤机节能改造的关键目的是综合解决磨煤机能耗高的问题。
本文就我厂钢球磨煤机的节能改造实例进行研究，以供同行业人员交流参考。
关键词：钢球磨煤机；磨煤机；节能我厂钢球磨煤机低速钢球磨煤机的主体是一个直径3.5m，长7m的筒体。
筒体内部安装有W型中铬波浪形衬板，作用是保护筒体内壁，不受物料和钢球的撞击而损坏，同时还可以通过不同的衬板形状，来调整筒体内磨矿介质的运动状态，帮助研磨介质更好的磨碎物料，加强研磨效率和磨碎效果。
当电机通过减速机，传动轴装置及大齿轮带动筒体转动时，筒体内的钢球在波浪形衬板带动下，依靠磨擦力和离心力的作用升到一定高度，然后由于自身重量下落将煤砸碎，同时，也靠钢球挤压和碾压作用将煤制成煤粉。
钢球在研磨煤粉的同时，也在损耗，当钢球磨损到￠20mm以下时，基本对原煤失去撞击、研磨功能。
失效钢球不能及时清除，就会降低磨煤机出力，并在研磨过程中被大钢球继续研磨成铁粉，使煤粉中含铁量增多，对锅炉燃烧系统和除渣系统有影响。
目前我厂钢球磨煤机使用的是低铬铸铁（含铬0.5%～5%左右）钢球，使用中存在以下问题：1. 磨煤机运行电流过大，出力过低；钢球初装量大，球耗高；衬板使用寿命较低，衬板更换工作量大。
2.磨球表层与芯部的耐磨性相差较大，使磨球的磨损过程中磨球直径的减小很不均衡，从而使磨球的级配发生了较大的偏离，由此造成煤粉细度均匀性差或制粉出力降低；为保证煤粉的细度和产量，球磨机中必须加入更多钢球，使载荷不断增大。
过多的已经磨小或已失效的磨球不能从运行或热备用球磨机中清理出来，进一步增大球磨机的载荷，使磨煤机耗电量随之增大。
