转K6型转向架(精)
转K6转向架简介
转向架减振结构由立柱磨耗板、斜楔、斜面磨耗板、双卷 减振弹簧组成。减振弹簧比枕外圆弹簧高10mm。采用整体 或组合式斜楔。
衬套
支柱
制动梁架
10 交叉支撑装置及组装要求
转向架安装了弹性下交叉支撑装置,由下交叉杆组成、 上交叉杆组成、轴向橡胶垫、交叉杆安全链、锁紧板等零 部件组成。
上交叉杆组成 下交叉杆组成
轴向橡胶垫
交叉杆安全链
锁紧板
11 横跨梁总成及组装要求
因空重车自动调整装置的需要,在1、2位转向架的游 动杠杆端或固定杠杆端均可以安装横跨梁,借用转K2型转 向架横跨梁组成。 横跨梁组装后,两端与横跨梁托座连接螺栓的松余量 为3~5mm。
上衬板
下衬板 铜铰线 橡胶
6 侧架组成及制造要求
侧架组成由侧架、锻造支撑座、立柱磨耗板、滑槽 磨耗板、保持环等零部件组成。 侧架 立柱磨耗板
保持环
锻造支撑座
7 摇枕组成及制造要求
摇枕组成由摇枕、下心盘、斜面磨耗板、固定杠杆支 点座等零部件组成。
摇枕 心盘磨耗盘 下心盘
固定杠杆 支点座
斜面磨耗板
8 中央枕簧悬挂系统及减振装置
9 基础制动装置及组装要求
基础制动装置组装后,各杠杆及拉杆应动作灵活,制 动缓解作用良好,开口销劈开角度符合规定,制动梁滑块 与侧架滑槽磨耗板横向两侧间隙之和不小于10mm。
固定杠杆支点 游动杠杆组成
转k6货车转向架检修工艺流程
转k6货车转向架检修工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!K6货车转向架的检修工艺流程详解在铁路运输中,货车转向架是车辆的重要组成部分,它承担着承载、导向和缓冲等重要功能。
转K6型转向架主要用途和结构特点
转K6型转向架为25t轴重转向架,商业运营速度为120km/h,现装用于C76型全钢双浴盆运煤专用敞车,属于带变摩擦减振装置的铸钢三大件式货车转向架。转K6型转向架有下列7项主要结构特点:
(1)摇枕、侧架材质为B级钢,侧架采用宽导框式结构。
(2)两侧架之间装用下交叉支撑装置,使两个侧架在水平面内实现弹性联结,以达到控制两侧架之间菱形变形的目的,抗菱刚度与常规转向架相比大大提高,从而提高了转向架抗蛇行运动的临界速度。
(5)基础制动装置为中拉杆式单侧闸瓦制动装置,装置了L—A或L—B型组合式制动梁、卡入式滑槽磨耗板。
(6)装用直径为Ф375mm的下心盘和含油尼龙心盘磨耗盘。
(7)装用25t轴重150×250×160型双列圆锥滚子轴承、RE2A型50号钢车轴及新结构轻型铸钢或辗钢车轮。
(3)中央悬挂系统采用二系悬挂。一系悬挂采用改进型轴箱橡胶弹性剪切垫,减轻了簧下质量,改善了轮轨间的作用力,二系悬挂装用带变摩擦减振装置、两级刚度弹簧的中央枕簧悬挂系统,提高了空车弹簧静挠度,改善了车辆运行品质。
阻力矩,提高了空、重车高速运行时的平稳性。
转K6型转向架56426-PPT精品文档
11
6 关键技术及原理
6.4 中央悬挂系统两级刚度弹簧 众所周知,提高弹簧静挠度不仅可以提高货车转向架的运
10
6 关键技术及原理
6.3 双作用常接触弹性旁承 货车运行速度的提高,要求采用常接触弹性旁承增大转向
架与车体之间的回转阻尼,以有效抑制转向架与车体的摇头蛇 行运动,同时约束车体侧滚振动,提高货车在较高速度运行时 的平稳性和稳定性。
常接触弹性旁承,由于上下旁承之间无间隙而又有接触弹 性,也增加了车体在转向架上的侧滚稳定性。
行平稳性,而且还可以提高转向架对扭曲线路的适应性和脱轨 安全性。现有货车空车运行性能和脱轨安全性不良,也与空车 弹簧静挠度过小有关,因此有必要采取措施提高货车空车的弹 簧静挠度。
采用内、外枕簧不同高度的两级刚度弹簧是提高空车弹簧 静挠度的有效措施,即在空车时弹簧具有较小的刚度,使空车 弹簧静挠度提高,而在重车时弹簧具有较大的刚度,以承受重 车的载荷,这样可使货车转向架的空、重车弹簧静挠度都在合 理范围内。转K6型转向架所采用的两级刚度弹簧为内、外圈弹 簧不等高结构,空车时仅外圈弹簧承重,重车时由内、外圈弹 簧共同承重。
12
6 关键技术及原理
6.5 心盘磨耗盘 货车上、下心盘的磨耗是货车运用中的惯性问题,其检修工
作量较大,且检修质量的好坏直接威胁行车的安全。为了减少 货车上、下心盘的磨损,在转K6型转向架中采用了经过长期运 用考验证明耐磨性能优良的心盘磨耗盘。
该心盘磨耗盘介于上、下心盘之间,上、下心盘的平面和圆 周边部分都被心盘磨耗盘隔离,这就完全避免了上、下钢质心 盘间的直接磨损,也改善了上、下心盘面的承载匀衡性。经运 用试验,这种心盘磨耗盘运用5~6年后磨耗甚少,非常耐磨, 深受现场欢迎。因此采用心盘磨耗盘可以有效提高上、下心盘 的使用寿命。
转K6型转向架
转K6型转向架的强度分析:通过材料和结构的设计,确保转向架在各种载荷下的稳定性。
转K6型转向架的刚度分析:通过合理的结构设计,降低转向架的弹性变形,提高车辆运行的 平稳性和安全性。
疲劳强度:转K6型转向架采用高强度材料和优化结构设计,提高其疲劳强度,延长使用寿命。
抗侧滚扭杆:转K6型转向架采用抗侧滚扭杆,提高车辆的抗侧滚能力,保证车辆运行的平稳 性和安全性。
绿色环保:未来的转 K6型转向架将更加注 重环保设计,减少对 环境的影响。
轻量化设计:为了提高 列车的运行效率和节能 减排,未来的转K6型转 向架将采用更轻的材料 和设计。
多功能化:未来的转K6 型转向架将具备更多的 功能,如监测列车运行 状态、提高乘客舒适度 等。
智能化:提高转向架的自动化和智 能化水平,实现高效、安全、节能 的运行。
适性。
转K6型转向架由轮对、侧架、 摇枕、弹簧减振装置等组成
通过车轮与轨道的相互作用产 生牵引力和制动力,实现列车 的运行
侧架和摇枕组成弹性悬挂系统, 起到减振和缓冲作用
弹簧减振装置能够吸收和消耗 振动能量,提高乘坐舒适性
转K6型转向架适用于重载铁路货车 广泛应用于煤炭、矿石等散装货物的运输 在我国铁路货车中占有较大比例 适合在恶劣路况下运行,具有较高的可靠性和稳定性
技术调研:对国内外同 类转向架进行技术分析 和调研,了解市场需求 和技术发展趋势。
设计阶段:进行方 案设计、计算和分 析,确定关键技术 参数和性能指标。
试验阶段:完成样 机试制,进行各种 试验和验证,确保 性能稳定可靠。
转K6型转向架采 用了新型材料, 提高了强度和寿 命。
采用了先进的结 构设计,优化了 动力学性能。
转K6型转向架

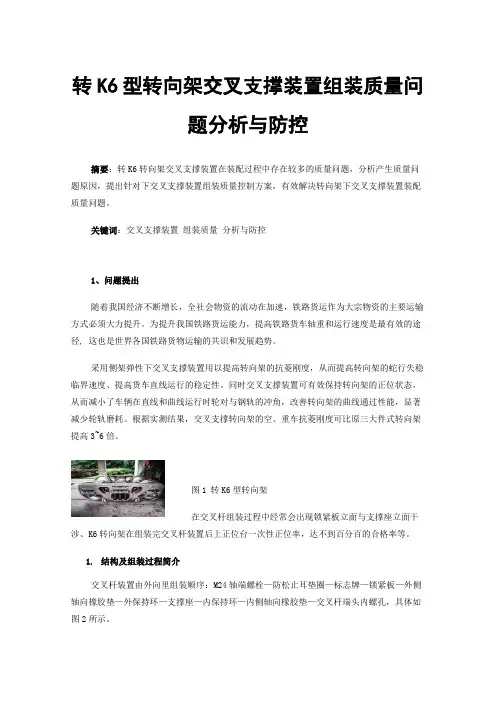

转K6型转向架交叉支撑装置组装质量问题分析与防控
转K6型转向架交叉支撑装置组装质量问题分析与防控摘要:转K6转向架交叉支撑装置在装配过程中存在较多的质量问题,分析产生质量问题原因,提出针对下交叉支撑装置组装质量控制方案,有效解决转向架下交叉支撑装置装配质量问题。
关键词:交叉支撑装置组装质量分析与防控1、问题提出随着我国经济不断增长,全社会物资的流动在加速,铁路货运作为大宗物资的主要运输方式必须大力提升。
为提升我国铁路货运能力,提高铁路货车轴重和运行速度是最有效的途径, 这也是世界各国铁路货物运输的共识和发展趋势。
采用侧架弹性下交叉支撑装置用以提高转向架的抗菱刚度,从而提高转向架的蛇行失稳临界速度、提高货车直线运行的稳定性。
同时交叉支撑装置可有效保持转向架的正位状态,从而减小了车辆在直线和曲线运行时轮对与钢轨的冲角,改善转向架的曲线通过性能,显著减少轮轨磨耗。
根据实测结果,交叉支撑转向架的空、重车抗菱刚度可比原三大件式转向架提高3~6倍。
图1 转K6型转向架在交叉杆组装过程中经常会出现锁紧板立面与支撑座立面干涉、K6转向架在组装完交叉杆装置后上正位台一次性正位率,达不到百分百的合格率等。
1.结构及组装过程简介交叉杆装置由外向里组装顺序:M24轴端螺栓—防松止耳垫圈—标志牌—锁紧板—外侧轴向橡胶垫—外保持环—支撑座—内保持环—内侧轴向橡胶垫—交叉杆端头内螺孔,具体如图2所示。
图2 结构示意图交叉杆螺栓采用手动预紧后再由智能扳机以675~700N·m紧固;用手锤和扁铲将对称于螺栓头部六角面中的两止耳反向包住螺栓头部,使得螺栓起到防松的作用。
3、原因分析3.1 尺寸分析组装过交叉杆的员工都会发现这样一个现象,那就是锁紧板会离支撑座侧立面有远的有近的,特别严重的是会看到锁紧板干涉支撑座侧立面的现象:(1)发生锁紧板干涉的转向架在正位时不合格率很高而且正位测得数据偏大(对角线长度之差和两侧架导框中心距之差);(2)发生锁紧板干涉时的组装的轴向橡胶垫的孔对准交叉杆轴端螺孔非常费力,有时需借助工具方可将端头螺栓拧入;(3)发生锁紧板干涉在使用智能扳机紧固端头螺栓会发现侧架一端位移明显,另一端则不明显。
转K6型转向架(集成制动装置)技术条件20101118
5.4.5同一转向架同型圆柱螺旋弹簧自由高之差不大于3mm,同一侧架上同型内簧或同型外簧自由高之差不大于2mm。减振弹簧内外圈自由高差不大于2mm,同一组两级刚度弹簧内外圈自由高差应为20mm~25mm。且在落车后空车状态下,转向架摇枕两端弹簧定位脐应落入减振内圆弹簧和摇枕内圆弹簧之中,不允许卡阻。
5.3.2球墨铸铁件应符合TB/T2813的要求。
5.3.3摇枕、侧架应符合TB/T3012或运装货车〔2装货车〔2004〕342号文件的要求。
5.3.5铸钢件应符合TB/T1464的要求。
5.3.6锻件应符合Q/QC35-102的要求。
5.3.7轮对应符合TB/T1010的要求。
5.1.7 压缩式闸调器试验应符合Q/QC35-158.2的要求。
5.2材料要求
5.2.1使用的材料应有技术证件和合格证,对无证件或未经理化检验合格的钢材不得投入生产。
5.2.2优质碳素结构钢应符合GB/T699的要求。
5.2.3碳素结构钢应符合GB/T700的要求。
5.2.4低合金高强度结构钢应符合GB/T1591的要求。
7.2车辆运行160万公里或8年内保证:车轴、车轮、支撑座、集成式制动装置制动梁无裂损;轴向橡胶垫不失效;弹簧无折断。
7.3 车辆运行80万公里或6年内保证:弹性旁承体、轴箱橡胶垫不失效;心盘磨耗盘、斜楔主摩擦板磨耗不超限;轴承无裂损。
7.4车辆运行2年内保证:旁承磨耗板、滑块磨耗套无裂损、磨耗不超限。
5.6除上述规定外,其它技术要求应符合TB/T1883的要求。
转K6型转向架两种常见运用故障分析
经运用考验表明,转K6型转向架可有效减少重载列车轮轨间磨耗,改善车辆垂向动力学性能。
但在近年转K6型转向架的运用检修过程中,发现如下问题须进一步解决。
1 车轮轮缘单侧磨耗1.1故障情况2007年以来,某段在检修中发现少量轮对出现单侧轮缘磨耗的问题。
检修部门对入段检修的22辆C70型敞车进行检测,发现7条轮对的单侧轮缘磨耗比较严重。
其中轮缘剩余厚度小于段修限度26m m的车轮4个,厚度为的27mm的车轮3个。
同时发现2、3、5、8位轮缘磨耗较多。
同一轮对只有一个车轮的轮缘发生磨耗;同一转向架的两条轮对不同时发生轮缘磨耗;发生轮缘磨耗的轮对其同侧的制动梁均有横向偏移的现象,使一侧闸瓦贴靠轮缘,另一侧闸瓦远离轮缘并且闸瓦贴靠的车轮轮缘发生磨耗,且磨耗表面并不是完全光亮的状态,说明轮缘磨耗到一定程度后轮缘磨耗停止。
1.2原因分析同一轮对上只有一个车轮的轮缘发生磨耗说明该磨耗不是由于车辆运行过程中发生蛇行失稳造成的。
同一转向架的两条轮对不同时发生轮缘磨耗,说明转向架的正位状态良好。
从制动梁偏移和轮缘及闸瓦的磨耗形态相吻合的现象来看,主要原因是转向架基础制动系统的制动梁偏移,使一侧闸瓦贴靠轮缘,导致轮缘发生较大的磨耗。
转K6型转向架空车、重车时摇枕的高度差为43m m,固定支点座高度随摇枕变化,而制动杠杆的高度不随空重车改变,所以为了兼顾空车、重车时制动杠杆的受力,在设计支点座的位置时是按照空车、重车时摇枕的平均高度进行设计的。
在空车状态下支点座比设计位置高出22mm。
因此支点座将带动支点和固定杠杆上升,同时固定杠杆推动制动梁移动。
考虑到支点座、支点、固定杠杆、制动梁以及制动圆销之间的间隙,空车时制动梁最大将侧移8.lmm,轮缘与闸瓦之间还有1.1mm的间隙。
如制造尺寸累计超差,就会发生制动梁闸瓦侵入2位或8位车轮轮缘,造成2位或8位车轮轮缘单侧磨耗。
在重车状态下,固定支点座实际要比设计位置低21mm。
此时固定杠杆将推动制动梁侧移。
转K6型转向架两种常见运用故障分析
转K6型转向架两种常见运用故障分析转k6型转向架运用过程中,受相关因素影响,会出现故障,本文主要探讨了两种常见的运用故障,一种为车轮轮缘单侧磨耗,另一种为交叉支撑装置运用状态台不良,对此进行深入的分析,并分析发生故障的原因,提出一定的的改进建议,希望能够为相关工作者提供借鉴。
标签:转K6型转向架;运用故障;原因;解决措施随着我国社会的不断发展,促进了铁路交通的行业的不断,重载列车已经成为了我国交通运输的主要方式之一,但是在重载列车过程中,经常出现磨耗,通过转K6型转向架的利用,一方面可以使得重载列车轮轨间磨耗有效减少,另一方面可以实现车辆垂向动力学性能的提升。
但是近年来,对转K6型转向架的使用,经常发生一些故障,主要表现在车轮轮缘单侧磨耗和交叉支撑装置运用状态台不良,对此应对其进行进一步探讨。
1车轮轮缘单侧磨耗1.1故障情况对大秦重载铁路线路区段进行检查,通过分析发现,一些轮对出现了单侧轮缘磨耗问题,22辆中C80型敞车中有7条轮对问题较为严重。
这7条轮对有3各车轮的厚度为27mm,有4个车轮厚度在段修限度26mm以下。
同时通过检修发现,对于同一轮对,车轮的轮缘下未全全部出现磨耗,而是只有一个车轮轮缘出现这一问题,对于同一转向架,两条轮均发生了磨耗,而且是在不同的时间发生的磨耗。
发生磨耗车轮的轮缘,对同侧的制动梁会产生一定的影响,会使其发生横向偏移。
1.2原因分析从上述内容我们可以了解到,对于同一轮对,车轮的轮缘下未全全部出现磨耗,而是只有一个车轮轮缘出现这一问题,从中我们可以分析,该磨耗与车辆运行发生蛇形失稳无关,对于同一转向架,两条轮均发生了磨耗,而且是在不同的时间发生的磨耗,这说明转向架的正位未发生问题,状态较为良好。
同时从制动梁偏移的情况来看,可以确定发生车轮轮缘的主要原因是制动梁偏移导致一侧闸瓦贴靠轮缘,进而产生磨耗。
1.3改进措施针对转K6型转向架同一轮对单侧轮缘磨耗问题,对于刚性支点,应将其转化为柔性组合支点,这样即使空重车高度发生变化,固定杠杆支点也不会对制动梁产生不利影响,避免制动梁出现两侧偏移的问题,进而解决单侧轮缘磨耗问题。
转K2、K6型转向架简介1
11
2、双作用常接触弹性旁承
增加车体与转向架间的回转阻尼, a. 增加车体与转向架间的回转阻尼, 有效抑制转向架与车体的摇头蛇 行运动和车体侧滚振动,从而提高车辆高速运行时的平稳性和稳定性; 行运动和车体侧滚振动,从而提高车辆高速运行时的平稳性和稳定性; 车辆通过小半径曲线时,刚性滚子与上旁承接触, b. 车辆通过小半径曲线时,刚性滚子与上旁承接触,有效控制回转阻 力矩在适当范围内,改善曲线通过性能; 力矩在适当范围内,改善曲线通过性能; 非金属磨耗板耐磨性好且性能稳定,可确保车辆动力学性能稳定。 c. 非金属磨耗板耐磨性好且性能稳定,可确保车辆动力学性能稳定。
4
主要参数及尺寸 轨距 1435mm 轴重 21t 轴型 RD2 自重 ≤4.2t 商业运营速度 120km/h 通过最小曲线半径 100m GB146.1车限限界符合 GB146.1-83 车限-2的要求
5
固定轴距 旁承中心距 下心盘面直径 下心盘面(含心盘磨耗盘)至弹性旁承顶面距离: 下心盘面(含心盘磨耗盘)至弹性旁承顶面距离: 自由状态) (自由状态) 工作状态) (工作状态) 侧架上平面至轨面高 侧架下平面至轨面高 车轮直径 游动杠杆与车体纵向铅垂面的夹角50 50° 游动杠杆与车体纵向铅垂面的夹角50° 基础制动装置制动倍率
1750mm 1520mm 355mm 71mm 62mm 743mm 165mm 840mm 4
6
转K2型转向架二维示意图
7
转K2型转向架三维实体图
8
9
转K2转向架关键技术
10
1、侧架弹性下交叉支撑装置
增加转向架抗菱刚度, a. 增加转向架抗菱刚度,从而提高转向架临界速度和货车直 线运行稳定性; 线运行稳定性; 有效保持转向架正位状态, b. 有效保持转向架正位状态,减少车辆在曲线运行时轮对与 钢轨冲角,从而改善转向架曲线通过性能, 钢轨冲角,从而改善转向架曲线通过性能,显著降低车轮轮缘磨 耗。
关于转K6型转向架常见故障及防范措施
关于转K6型转向架常见故障及防范措施摘要:随着铁路运输能力的提高,车辆装备水平不断发展,转向架在铁路运输中的作用越来越重要。
作为铁路机车车辆的重要组成部分,转向架在车辆运用过程中会出现各种故障,这些故障严重影响着车辆运行安全。
因此,针对转向架在运用过程中出现的故障进行分析,并提出相应的防范措施具有重要意义。
关键词:转K6型;转向架;常见故障;引言转K6型转向架是铁路车辆上应用比较广泛的一种类型。
随着列车速度的不断提高,对转向架提出了更高的要求。
但在实际运用中,由于各种原因导致转向架故障频发,严重影响了列车运行安全。
因此,对转K6型转向架常见故障进行分析并提出相应防范措施,有利于提高车辆运用效率,保证铁路运输安全。
一、主要结构及作用转K6型转向架由一系悬挂装置、轴箱轴承、心盘及制动装置等部分组成。
一系悬挂装置采用改进型轴箱橡胶弹性剪切垫,减轻了簧下质量,改善了轮轨间的作用力。
二系悬挂装置装用带变摩擦减震装置、两级刚度弹簧的中央枕簧悬挂系统,提高了空车弹簧静挠度;改善了车辆运行品质。
转K6型转向架的主要作用是在轨道上导向,通过改变横向力的大小来达到改善车辆动力学性能的目的。
二、常见故障(一)车轮轮缘单侧磨耗1.原因分析同一轮对上仅有一个轮子的轮缘磨损表明这种磨损并非因车辆行驶时的蛇形不稳定所引起。
相同的转向架,当两条车轮对在不同时间出现磨损时,表明转向架处于较好的位置。
根据制动梁移位与车轮及闸瓦的磨损形式一致的现象分析,其主要是由于转向架制动系统的制动梁移位,使得一方闸瓦紧贴车轮踏面,造成车轮踏面磨损过大。
在转K6型转向架空车、重车时,摇枕的高度差是43 mm,固定支点座的高度随着摇枕的不同而不同,但是制动杠杆的高度并没有随着空重车的不同而不同,因此,在设计支点座的位置时,是按照空车、重车时摇枕的平均高度来进行的。
当车辆处于空载时,轴承座的高度高于设计高度22毫米。
这样,支撑基板就会把支撑基板和固定杆一起抬起来,而固定杆则会把制动梁推向前进。
转K2、K6型转向架简介
侧架弹性下交叉支撑装置二维结构图
25
8、双作用弹性旁承
双作用常接触弹性旁承由旁承座、弹性旁承体、 旁承磨耗板、滚子、调整垫板、垫板、垫片等零部 件组成 。
26
转8A型转向架简介
转8A型转向架是传统铸钢三大件式转向架, 具有结构简单、检修方便、均载性能好等优点, 多年来为铁路货运做出了很大贡献,是目前我国 主型货车转向架。但是该转向架的抗菱刚度值不 高,特别在其斜楔式摩擦减振器磨损后,抗菱刚 度值降低幅度很大,运行中容易导致车辆发生蛇 行运动,已不能够适应目前铁路货车提速的要求。
50
转K6型转向架具体结构
51
1、轮对组成及轴承
1 轮对组成符合TB1010的要求。 2 车轮为符合TB/T2817《铁道车辆用辗钢整体车轮技术条件》的
HESA型辗钢全加工车轮或符合TB/T1013《碳素钢铸钢车轮技术 条件》的HEZB型碳素钢铸钢车轮,车轮进行静平衡测试,最大 残余不平衡值不大于125g·m,同一辆车必须装用同一型号的车 轮。 3 车轴几何尺寸符合GB12814-2002 《标准车轴图样》RE2A型车轴 或符合SYST256-00-00-00图样要求的RE2B型车轴,材质为LZW50 钢。 4 滚 动 轴 承 采 用 SKF TBU150 型 、 FAG TAROL150 型 滚 动 轴 承 或 353130A、353130B、353130C等紧凑型滚动轴承。同一轮对必须 装用同一型号的轴承。
22
6、基础制动装置
转K2型转向架基础制动装置由左、右组合式 制动梁、中拉杆组成(分1位和2位)、固定杠杆、 固定杠杆支点、游动杠杆、高摩合成闸瓦,各种规 格的耐磨销套组成。
中拉杆采用整体锻造结构,夹板每端设三孔, 配合固定杠杆支点调整闸调器L值。
转K2、K6型转向架简介
转K2中央悬挂系统 (减振簧高于枕簧)
转8A中央悬挂系统 (减振簧与枕簧等高)
38
7、摩擦减振器
转K2减振系统
转8A减振系统
斜楔角度不同
39
转K6型转向架
40
提纲
• 转K6型转向架概述 • 转K6转向架关键技术 • 转K6型转向架具体结构
41
转K6型转向架概述
转K6型转向架系铸钢三大件式货车转向架。一系悬挂采用 轴箱弹性剪切垫;二系悬挂采用带变摩擦减振装置的中央枕簧 悬挂系统,摇枕弹簧为二级刚度;两侧架之间加装侧架弹性下 交叉支撑装置;采用直径为375mm的下心盘,下心盘内设有尼龙 心盘磨耗盘; 采用JC型双作用常接触弹性旁承; 装用25t轴重 双列圆锥滚子轴承,采用轻型新结构HEZB型铸钢车轮或HESA型 辗钢车轮;基础制动装置为中拉杆式单侧闸瓦制动装置,采用 L-A或L-B型组合式制动梁,新型高摩合成闸瓦。
42
转K6型转向架三维实体图
43
转K6型转向架三维实体爆炸图
44
主要性能参数
轨距 轴重 轴型 自重 最高商业运营速度 通ቤተ መጻሕፍቲ ባይዱ最小半径(限速)
1435mm 25t RE2A或RE2B 4.8t 120km/h 145m
45
基本尺寸
固定轴距 轴颈中心距 旁承中心距 空车心盘到轨面高(心盘载荷65.7KN) 下心盘直径 下心盘面到下旁承顶面距离
55
5、组合式斜楔
组合式斜楔由斜楔体、主摩擦板、垫圈、开口销 等组成。
56
6 摇枕组成
转K6型转向架摇枕由固定杠杆支点座组成、摇枕、下心盘、 斜面磨耗板组成,摇枕材质为B级钢,下心盘螺栓为GB31.188的M24螺栓(强度等级10.9级),螺母为BY-B、BY-A、FS型 防松螺母(强度等级10级)。
新造转K6型转向架侧架导框和承载鞍纵向间隙问题分析与改进建议
新造转 K6 型转向架侧架导框和承载鞍纵向间隙问题分析与改进建议摘要:本文针对新造转K6型转向架在制造过程中出现的侧架导框和承载鞍纵向单侧间隙无法满足技术标准的问题,分别从侧架导框、承载鞍和轴箱橡胶垫的组装要求、配合尺寸进行了探讨分析,找出影响因素并提出改进建议。
关键词:新造转K6型转向架;侧架导框和承载鞍纵向单侧间隙;探讨分析;改进建议转K6型转向架系铸钢三大件式货车转向架,适用于标准轨距、25t轴重、商业运行速度120km/h的各型通用铁路货车。
一系悬挂采用轴箱橡胶垫;二系悬挂采用变摩擦减振装置的中央枕簧悬挂系统,摇枕弹簧采用二级刚度,为适应特殊车型需求可采用一级刚度;采用锻造锻造支撑座;两侧架之间采用弹性下交叉支撑装置;采用直径为375mm的下心盘,下心盘内安装导电尼龙心盘磨耗盘;采用JC型双作用弹性旁承,为适应特殊车型需求可采用其他双作用弹性旁承;采用353130B紧凑型双列圆锥滚子轴承,采用HEZD型铸钢车轮或HESA型辗钢车轮,RE2B型车轴;制动装置采用中拉杆式单侧闸瓦基础制动装置,或转向架集成制动装置,采用奥-贝球铁衬套,组合式制动梁,高摩合成闸瓦[1]。
转K6型转向架自2004年逐步装车以来,已成为国内的70t级铁路货车的主型转向架,保有量较大。
1问题提出转K6型转向架一系悬挂采用轴箱橡胶垫,轴箱橡胶垫与承载鞍、侧架导框组装后落在轴承外圈上,通过挡键控制轮轴不脱出。
具体结构示意图如图1所示。
图1承载鞍与侧架导框间隙示意图转K6型转向架技术条件(Q/QC 35-148-2020)规定:转向架落成后,承载鞍与侧架导框之间的两侧间隙之和纵向为5mm~7mm,横向为9mm~13mm;承载鞍与侧架导框之间单侧最小间隙纵向为2mm,横向为3.5mm。
GC公司在进行X70型集装箱平车用转K6型转向架批量制造过程中,发现相当比例的承载鞍与侧架导框之间纵向单侧最小间隙不能满足技术标准要求,即承载鞍与侧架导框之间纵向单侧最小间隙小于2mm。
