常用的金属连接方法.共69页
机械常用金属材料及热处理
第二十三页，共69页。
1．2钢的热处理
1.2.1．退火(tuì huǒ)
1.2.2．正火
1.2.3．淬火
1.2.4．回火
1.2.5．钢的表面热处理
第二十四页，共69页。
引子(yǐn zi)——
热处理：将钢在固 态下通过(tōngguò) 加热、保温和不同 的冷却方式，改变 金属内部结构，从 而获得所需性能的 操作工艺，工艺曲 线如图1－4。
焊接性能好——焊缝中 不易产生气孔、夹渣或 裂纹。
焊接性能比较：低碳钢 好，高碳钢和铸铁较差。
第二十二页，共69页。
4．切削(qiēxiāo)加工性能
切削加工性能：对工件材料(cáiliào)进行切削 加工的难易程度。
与材料(cáiliào)本身化学成分、金相组织、刀 具几何形状有关。
硬度过高或过低、韧性过大——切削性能较 差。
显然，试样不能在承受此载荷的条件下工作， 这样将导致构件破坏。
第八页，共69页。
1.1.1.2 塑性(sùxìng)
金属在外力作用(wài lì zuò yònɡ)下产生塑性 变形，其表示：
1）断后伸长率
2）断面收缩率
第九页，共69页。
1）断后(duàn hòu)伸长率
断后伸长(shēn chánɡ)率：试样拉断后，标距 的伸长(shēn chánɡ)与原始长度的百分比。
热处理工艺相比，退火钢的硬度最低，内应
力可全部消除，可提高刚才冷变形后的塑性。
又由于退火过程中发生重结晶，故可细化晶
粒，改善组织，所以退火可以达到(dá dào)各
个不同的目的。
第四十页，共69页。
退火(tuì huǒ) 正火
陶瓷组装及连接技术陶瓷与金属的活性钎焊连接氮化物连接.pptx
3.2 氮化物陶瓷及其与金属的连接
❖氮化物的性质
a) 熔点较高
HfN (3310℃)， TiN (2950℃)，TaN (3100℃)，VN (2030℃)，BN、 Si3N4、AlN等不存在熔点，而在高温直接升华，不利于真空条件下使用。
b) 高硬度
TiN 21.6GPa，ZrN 19.9GPa，Si3N4 18GPa，H-BN的硬度很低（莫氏硬 度为2），c-BN硬度很高，仅次于金刚石。
工艺操作较易，a- Si3N4 含量较高， 颗粒较细
3 气相合成法
3SiCl+4NH3=Si3N4+12HCl 3SiCl+16NH3=Si3N4+12NH4Cl
1000-1200°C 下生成非晶 Si3N4，再 热处理而得高纯、超细的a- Si3N4， 但含有害的 Cl 离子
4 热分解法
3Si(NH)2=Si3N4+2NH3 3Si(NH2)4=Si3N4+8NH3
c) 抗氧化能力
到一定温度后，在空气中氮化物就发生氧化，某些氮化物由于氧化时在 表面形成保护层，从而阻碍了进一步的氧化。
d) 导电性能变化很大
导电性: TiN、ZrN、NbN等。 绝缘性：BN, AlN, Si3N4
第14页/共85页
3.2 氮化物陶瓷及其与金属的连接
❖氮化物的性质 Si3N4陶瓷
第19页/共85页
3.2 氮化物陶瓷及其与金属的连接
❖氮化物的性质 Si3N4陶瓷 Si3N4陶瓷的应用
• 氮化硅基陶瓷刀具 • 氮化硅陶瓷轴承 • 氮化硅陶瓷发动机 • 高温结构部件 • 耐磨部件 • 透波陶瓷-导弹天线窗/罩等 • 高导热陶瓷
第20页/共85页

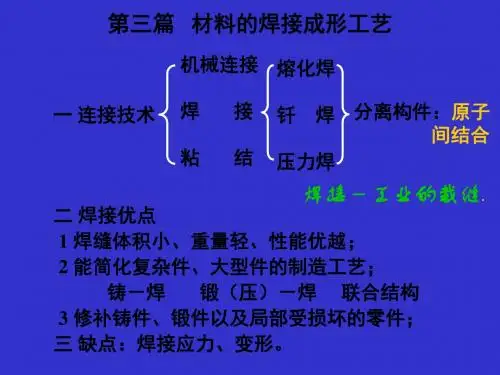

三篇金属的焊接成形2019ppt课件 69页PPT
2 不锈钢 ①依据焊条选择原则，确定合适的焊条。 ②采用氩弧焊。
3 铸铁的焊补 W极差
脆性大、强度低，易裂
碳、硅剧烈氧化 →
气孔（CO2） 硅酸盐夹杂物
快冷，易出现白口组织，脆性↑ 所以，铸铁不能用作焊接结构材料。
铸铁流动性好，立焊时溶池金属易流失，因此铸铁焊补 只适合于平焊。 问：埋弧焊焊接位置一般为 焊？
（4）具体接法
铝 熔化极氩弧焊 — 直流反接（为使电弧稳定） 及其
交流:铝及其合金
合金
钨极氩弧焊
难熔的活性金属
直流正接
薄板（0.5-4mm）
脉冲氩弧焊 — 薄板.
（四）CO2气体保护焊（全位置焊接） CO2 高温易分解，易使Fe及其它合金元素烧损，故
不宜焊接有色金属和不锈钢，适用于低碳钢和强度级 别不高的低合金结构钢，主要是薄板焊接。直流？接 答：直流反接。
判断题： 电渣焊是利用电流通过焊件所产生的电阻热作为热源来 进行焊接的。（ ）
第二章 压力焊与钎焊
一、电阻焊 ——利用焊件接触处的电阻热将焊件加热到 高塑性或半熔状态，并在压力下形成焊接接头的方法。
压力焊主要包括电阻焊（点焊、缝焊、对焊）和摩擦焊。 注意：压力焊不需填充金属和焊剂。
二、钎焊 ——依靠液态钎料填满固态焊件之间的间隙，并与之
谢谢！
（2）焊接不锈钢、耐热钢材料 主要考虑焊缝的化学成分要求 遵循“焊缝与母材同化学成分类型”原则 例：1Cr18Ni9Ti 焊条 E0-19-10-16 （最新标准：E308-16） 低氢钾型药皮
熔敷金属化学成分分类代号
（三）焊接接头的组织和性能 以低碳钢为例分析.
焊缝区
焊接 接头
熔合区
热影响区 HAZ
金属加工工艺培训课件(PPT-69页)
三、淬火
❖ 把工件加热到一定温度（临界温度以上）， 经过一定时间保温后，在水、油或盐水中急 速冷却的操作过程叫淬火。
❖ 按加热程度不同分为： ❖ 整体淬火和表面淬火。
❖一般分为自由锻和模锻。 ❖常用于生产大型材、开坯等。
一、自由锻
利用冲击力或压力使金属在上下两个 抵铁之间产生变形，从而得到所需形状 及尺寸的锻件。分手工锻造、机械锻造 两种。 工具简单，通用性强，应用广泛。
二、模锻
❖ 按设备不同分为： ❖ 锤上模端、胎膜锻、 压力机上模锻 ❖ 锤上模锻设备有： ❖ 蒸汽空气锤、五砧座锤、高速锤
激光焊接法
某些物质原子中的粒子受光或电刺激， 使
低能级的原子变成高能级原子，辐射出相位 、
频率、方向完全相同的光，具有颜色单纯、
特点： (1)焊接速度快，加工时间短暂 (2)准确性高，被焊金属无需包埋固定，无变
形 (3)不受电磁于扰，可直接在大气中进行焊接
， 操作方便 (4)热影响区小，激光焊接加热区域小、热量
冲孔：利用特殊工具在金属片上冲剪出一定 造型的工艺，大，小批量生产都可以适用。
冲切：与冲孔工艺基本类似，不同之处在于 前者利用冲下部分，而后者利用冲切之后金属 片剩余部分。
切屑成型：当对金属进行切割的时候有切 屑生产的切割方式统称为切屑成型，包括铣 磨，钻孔，车床加工以及磨，锯等工艺。
无切屑成型：利用现有的金属条或者金属 片等进行造型。没有切屑产生。这类工艺包 括化学加工，腐蚀，放电加工，喷砂加工， 激光切割，喷水切割以及热切割等。
优点： 成本低，可用价廉易得的 CO2代替焊剂，焊接成本仅是埋弧 自动焊和手弧焊的40%左右。生产 效率高、操作性好、质量较好。
缺点： CO2的氧化作用使溶滴飞溅 较为严重，因此焊缝成型不够光滑 ，另外焊接烟雾较大，弧光强烈， 如果控制或操作不当，容易产生气
钣金件焊接工艺(PPT30页)
〔3〕横焊： 横焊时，应选用较小直径的焊条和较小的焊接电流，并采用短弧法及 适当的运条法。 当焊件厚度小于5mm时，可以不开坡口，宜选用用 φ3.2mm或φ4mm的焊条，如图3-67a所示。 当焊件较厚时，应该开坡口，这时应采用多层焊或多道焊的方法，如 图3-67b所示。
图3-67 立 焊
图3-81 二氧化碳气体保护焊机
1、CO2气体保护焊焊接工艺参数：〔见表3-1〕表3-1来自CO2气体保护焊接工艺参数
2、CO2气体保护焊操作要领： 〔1〕引弧。由于弧焊电源的空载电压低，又是光焊丝，在引弧时，电 弧稳定燃烧点不易建立，引弧变得比较困难，往往造成焊丝成段爆断。 〔2〕熄弧。收弧时应在弧坑处稍作滞留，然后慢慢地抬起焊枪，直至 填满弧坑为止，同时可使熔池金属在未凝固前仍受到气体的保护。 〔3〕左向焊法。采用左向焊法时，能清楚地看到接缝，不易焊偏，且 能获得较大的熔深，焊缝成形比较平整美观。 〔4〕右向焊法。采用右向焊法时，熔池可见度及气体保护效果较好， 但焊接不便观察接缝的间隙，容易焊偏。 〔5〕焊接位置。CO2气体保护焊焊接位置也有平焊、横焊、立焊和仰焊 四种，如图3-82所示。
图3-63 焊条运动方向
3、焊接位置： 〔1〕平焊： 平焊可分为平对接焊和平角接焊。 焊件厚度小于6mm时，通常采用不开坡口的平对接焊，此时宜用直径 φ3～φ4mm焊条进行短弧焊接，并使熔池深度到达板厚的2／3，焊缝宽 度到达5～8 mm，施焊运条方法为直线形；当焊件厚度大于6mm时，则应 采用开坡口的平对接焊，分为多层焊或多层多道焊，如图3-64所示。
图3-71 焊接火焰的种类
2、气焊的接头形式： 气焊的接头形式有卷边接头、对接接头、角接接头、T形接头、搭 接接头、管子接头、法兰接头等，如图3-72所示。
钢筋焊接连接方法
钢筋焊接连接方法
钢筋焊接是建筑和工程领域中常用的连接方法之一，通常用于钢筋混凝土结构的搭建。
以下是一些常见的钢筋焊接连接方法：
对接焊接（Butt Welding）：这是最常见的焊接方式，其中两根钢筋的末端或端头平行放置，然后通过焊接将它们连接在一起。
对接焊接通常使用电弧焊接（如手工弧焊）或自动焊接设备进行。
搭接焊接（Overlap Welding）：在搭接焊接中，两根钢筋的端部有一部分重叠，然后通过焊接将它们连接。
这种连接方式常用于需要额外强度的情况，但也会增加焊缝的长度。
角焊接（Corner Welding）：当需要在构件的角部连接钢筋时，可以使用角焊接方法。
这通常涉及到将两根钢筋在一个角度上相交，并通过焊接来实现连接。
环焊接（Circular Welding）：在某些情况下，需要将钢筋连接成环形，如构建混凝土圆柱体时。
这时可以采用环焊接方法，通过将钢筋两端对接并进行环形焊接来完成连接。
点焊接（Spot Welding）：点焊接是一种通过在连接点上产生短暂的、高强度的电弧来连接钢筋的方法。
这种方式适用于对结构影响
较小的连接，通常应用于薄钢筋和金属板的连接。
串联焊接（Chain Welding）：这是一种将多个钢筋依次串联连接的方式，通过焊接将它们沿一条线连接在一起。
这种连接方法常用于需要形成连续结构的情况。
在进行钢筋焊接时，需要注意选择适当的焊接材料和技术，以确保焊接接头的强度和稳定性。
此外，符合相关建筑和工程标准，以确保焊接连接的质量和安全性也是非常重要的。
钢筋的连接方法
钢筋的连接方法钢筋连接是混凝土结构中非常重要的一环，直接关系到结构的安全和稳定性。
在建筑工程中，钢筋连接的质量直接关系到整个建筑的安全性和使用寿命。
因此，正确的钢筋连接方法对于建筑工程至关重要。
首先，我们来介绍一种常见的钢筋连接方法——焊接连接。
焊接连接是将钢筋通过电弧焊接的方式进行连接，这种连接方式具有连接牢固、抗拉强度高的特点。
但是焊接连接也存在一些问题，比如焊接过程中产生的热量可能会影响钢筋的力学性能，还可能会造成钢筋表面的氧化，影响连接的质量。
因此，在使用焊接连接时，需要严格控制焊接参数，确保焊接质量。
其次，机械连接是另一种常见的钢筋连接方法。
机械连接是通过螺纹、套筒等机械装置将钢筋连接在一起，这种连接方式具有施工方便、连接速度快的特点。
同时，机械连接也能够保持钢筋原有的力学性能，不会对钢筋产生热影响。
但是，在使用机械连接时，需要严格按照规范要求进行操作，确保连接的牢固性和稳定性。
此外，粘接连接也是一种常见的钢筋连接方法。
粘接连接是通过专用的胶粘剂将钢筋连接在一起，这种连接方式具有施工简便、无需专门设备的特点。
但是粘接连接也存在一些问题，比如胶粘剂的质量和环境温度对连接质量有较大影响，连接的质量难以保证。
因此，在使用粘接连接时，需要选择质量可靠的胶粘剂，并严格按照规范要求进行操作。
除了上述介绍的几种常见的钢筋连接方法外，还有一些其他的连接方法，比如套筒连接、搭接连接等。
不同的连接方法适用于不同的工程要求和施工环境，施工单位需要根据实际情况选择合适的连接方法，并严格按照规范要求进行操作，确保连接质量。
总的来说，钢筋连接是混凝土结构中非常重要的一环，连接质量直接关系到整个建筑的安全性和使用寿命。
在选择和使用钢筋连接方法时，施工单位需要严格按照规范要求进行操作，确保连接质量，保障建筑工程的安全性和稳定性。
钢筋的连接方法
钢筋的连接方法钢筋是混凝土结构中常用的一种材料，它在建筑工程中起着非常重要的作用。
而钢筋的连接方法则是影响混凝土结构稳定性和安全性的关键因素之一。
在建筑工程中，钢筋的连接方法有很多种，下面将就几种常见的连接方法进行介绍。
首先，常见的钢筋连接方法之一是焊接连接。
焊接连接是将两根钢筋通过电弧焊接的方式连接在一起。
这种连接方法具有连接牢固、抗震性能好的特点，适用于一些对连接强度要求较高的场合。
但焊接连接也存在着焊接质量难以保证、焊接热影响区易产生裂纹等缺点，因此在实际应用中需要谨慎使用。
其次，机械连接是另一种常见的钢筋连接方法。
机械连接是通过螺纹连接、套筒连接等方式将两根钢筋连接在一起。
这种连接方法具有施工方便、连接效率高的特点，适用于一些对连接精度要求较高的场合。
但机械连接也存在着连接强度受螺纹质量影响、连接长度受限制等缺点，因此在实际应用中需要根据具体情况进行选择。
另外，搭接连接也是常见的一种钢筋连接方法。
搭接连接是将两根钢筋在一定长度范围内重叠并用箍筋捆扎在一起。
这种连接方法具有连接简单、成本低廉的特点，适用于一些对连接要求不是特别严格的场合。
但搭接连接也存在着连接长度受限制、连接强度较低等缺点，因此在实际应用中需要谨慎选择。
最后，粘接连接是一种新型的钢筋连接方法。
粘接连接是通过特殊的胶粘剂将钢筋与混凝土连接在一起。
这种连接方法具有施工方便、连接效果好的特点，适用于一些对连接要求较高的场合。
但粘接连接也存在着胶粘剂质量难以保证、粘接长度受限制等缺点，因此在实际应用中需要慎重考虑。
综上所述，钢筋的连接方法有很多种，每种连接方法都有其特点和适用范围。
在实际工程中，需要根据具体情况选择合适的连接方法，并严格按照相关规范和要求进行施工，以确保连接质量和结构安全。
希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。
