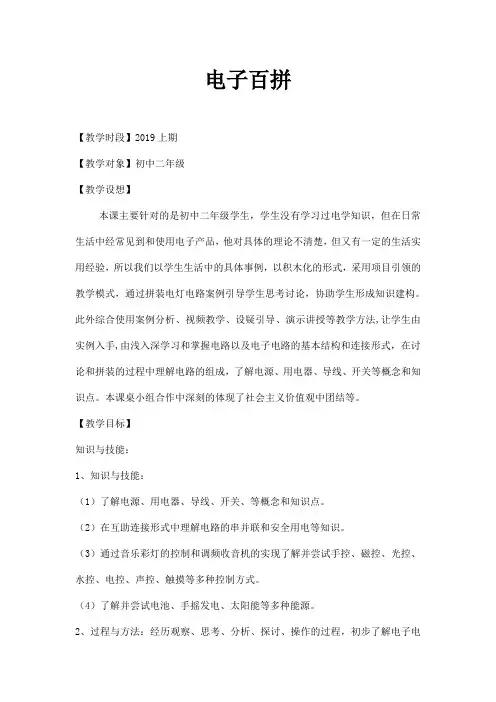

电子百拼课件讲课教案
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 比镍镉电池更轻，使用寿命也更长，并且 对环境无污染。镍氢电池的缺点是价格比 镍镉电池要贵好多，性能比锂电池要差。
• 锂离子电池（Li-lon） 电压：3.6V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度 备注：重量比镍氢电池轻30%～40%，容量 高出镍氢电池60%以上。但是不耐过充，如 果过充会造成温度过高而破坏结构=>爆炸。
电路中的三极管
本节课程安排
• 1、熟悉认识电子百拼中没有介绍过的电子 元件，并学习了解这些这些原件在电路的 作用
• 2、动手做NPN三极管与PNP三极管的电路放 大实验
• 3、器材检查 • 检查自己小组内的三极管是否有损坏、实
验的过程中老师会对小组进行检查。更换
充电电池的使用说明
• 1、每个小组需要按照电池盒上的编号进行 使用。
• 铅酸电池（Sealed） 电压：2V 使用寿命为：200～300次 放电温度为：0度～45度 充电温度为：0度～45度 备注：就是一般车用电瓶（它是以6个2V串 联成12V的），免加水的电池使用寿命长达 10年，但体积和最量是最大的。
Baidu Nhomakorabea
认识电子百拼的元件
• 结合之前的课程及实验。 • 我们来认识一下没有接触到过的元件。
充电电池的种类
• 镍镉电池（Ni-Cd） 电压：1.2V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度 备注：耐过充能力较强。 镍镉电池最致命的缺点是，在充放电过程 中如果处理不当，会出现严重的“记忆效 应”，
• 镍氢电池（Ni-Mh） 电压：1.2V 使用寿命为：1000次 放电温度为：-10度～45度 充电温度为：10度～45度 备注：目前最高容量是2700mAh左右。
也有光线越强阻值越大的光敏
16
电阻
光敏电阻装在大门上汽车灯光能照 到的地方，把带动大门的电动机接 在干簧管的电路中，那么夜间汽车 开到大门前，灯光照射光敏电阻时， 干簧继电器接通电动机电路，电动 机带动大门打开
如果把这个装置装在卧室内，早晨天 明时，蜂鸣器就会自动发声唤醒我们。
54
51,52
1.话筒 28号
话筒感受声音振动——电磁感应——电信号 喇叭是把电信号 ------通过电磁感应使喇叭振动--------发出声音
12 生活中广泛应用在墙壁触摸延时开关，水位探测器。漏水报警器。雨水报警器
53
在电路中起调整电压、调整电流 作用 收音机中的音量旋钮、台灯的亮度调节旋钮 下方就是可变电阻 通过旋钮或者滑杆调节阻值，阻值越大电流通过的越少，阻值 越小电流通过的越大。
• 锂聚合物电池（Li-polymer） 电压：3.7V 使用寿命为：700-800次 放电温度为：-20度～60度 充电温度为：0度～45度 备注：锂电的改良型，没有电池液，而改 用聚合物电解质，可以做成各种形状，比 锂电池稳定。
• 该类电池可以达到的最小厚度可达0.2mm。 它的标称电压与Li-ion一样也是标称电压 3.7V,没有记忆效应。
• 2、正确并爱惜使用充电电池 • （1）爱惜使用充电电池勿将电池的正负极
无元件负载进行短接造成电池损坏。 （2）轻拿轻放注意不要将电池从桌面滚落 在地上 （3）如到教室后自己小组电池有缺少的立 即向老师汇报
• 3、下课前需将4节电池放回电池盒内扣好， 并放在电子百拼的盒子里面（透明塑料底 板之上）
检查这两个三极管的元件是否有缺 少损坏，实验的过程中老师会对小 组进行检查。更换 51、52
电表显示 NPN三极管放大作用
• 电子百拼操作说明P15 112
电表显示 PNP三极管放大作用
• 电子百拼操作说明P16 113
