船舶与海洋工程ANSYS有限元分析——ANSYS分析的基本过程

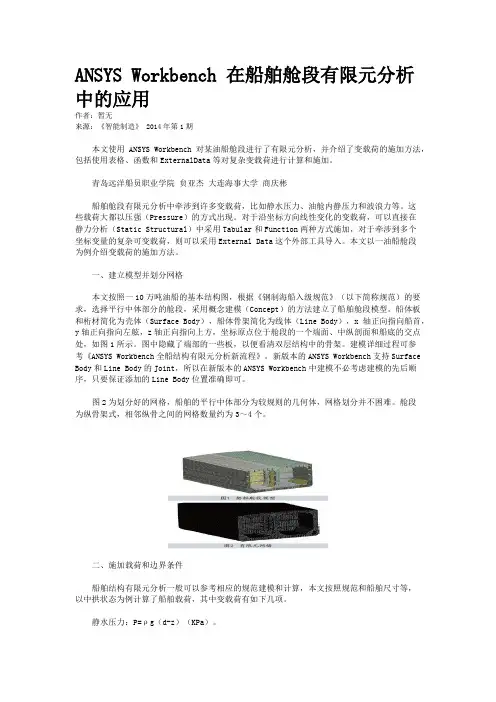

ANSYS Workbench 在船舶舱段有限元分析中的应用
ANSYS Workbench 在船舶舱段有限元分析中的应用作者：暂无来源：《智能制造》 2014年第1期本文使用ANSYS Workbench对某油船舱段进行了有限元分析，并介绍了变载荷的施加方法，包括使用表格、函数和ExternalData等对复杂变载荷进行计算和施加。
青岛远洋船员职业学院贠亚杰大连海事大学商庆彬船舶舱段有限元分析中牵涉到许多变载荷，比如静水压力、油舱内静压力和波浪力等。
这些载荷大都以压强（Pressure）的方式出现。
对于沿坐标方向线性变化的变载荷，可以直接在静力分析（Static Structural）中采用Tabular和Function两种方式施加，对于牵涉到多个坐标变量的复杂可变载荷，则可以采用External Data这个外部工具导入。
本文以一油船舱段为例介绍变载荷的施加方法。
一、建立模型并划分网格本文按照一10万吨油船的基本结构图，根据《钢制海船入级规范》（以下简称规范）的要求，选择平行中体部分的舱段，采用概念建模（Concept）的方法建立了船舶舱段模型。
船体板和桁材简化为壳体（Surface Body），船体骨架简化为线体（Line Body），x轴正向指向船首，y轴正向指向左舷，z轴正向指向上方，坐标原点位于舱段的一个端面、中纵剖面和船底的交点处，如图1所示。
图中隐藏了端部的一些板，以便看清双层结构中的骨架。
建模详细过程可参考《ANSYS Workbench全船结构有限元分析新流程》。
新版本的ANSYS Workbench支持Surface Body和Line Body的Joint，所以在新版本的ANSYS Workbench中建模不必考虑建模的先后顺序，只要保证添加的Line Body位置准确即可。
图2为划分好的网格，船舶的平行中体部分为较规则的几何体，网格划分并不困难。
舱段为纵骨架式，相邻纵骨之间的网格数量约为3～4个。
二、施加载荷和边界条件船舶结构有限元分析一般可以参考相应的规范建模和计算，本文按照规范和船舶尺寸等，以中拱状态为例计算了船舶载荷，其中变载荷有如下几项。
第2章 ANSYS有限元分析典型步骤[1]
![第2章 ANSYS有限元分析典型步骤[1]](https://img.taocdn.com/s3/m/a5a998a627d3240c8547efa5.png)
第2章 ANSYS有限元分析典型步骤
5
第二步：定义单元类型 ANSYS单元库提供多达200种不同的单元。 较为简单的单元分类如表所示。 下面是一个平面单元在ANSYS单元类中的
命名方式：
第2章 ANSYS有限元分析典型步骤
6
PLANE77
PLANE表示该单元属于平面单元类。由于 平面单元类中还包含其他许多单元，所以 还要用数字编号77来标识特定单元。
1)创建或者导入实体模型。
ANSYS提供强大的实体模型创建功能.可以 创建关键点、线、面、体,并支持布尔操作, 以生成更为复杂的模型。模型创建的菜单 项如图1所示。
第2章 ANSYS有限元分析典型步骤
12
第2章 ANSYS有限元分析典型步骤
13
2)网格划分前预备工作包括以下2个步骤：
i)为实体模型分配单元属性
2.2.2施加载荷
ANSYS对载荷的定义包括约束，支撑，边界条件，激 励等。并根据真实物理环境将载荷分为6大类。
自由度约束：即把某个固定自由度用给定的数值代替。 例如电磁场分析中的给有限元模型施加的磁势为零的 边界条件。
第2章 ANSYS有限元分析典型步骤
21
集中力载荷：施加在节点上的集中载荷。例如结构分 析中施加在有限元模型上的力和力矩。
第2章 ANSYS有限元分析典型步骤
2.1建立有限元模型 2.2加载和求解 2.3结果后处理
第2章 ANSYS有限元分析典型步骤
1
2.1建立有限元模型
ANSYS将模型分为实体模型和有限元模型 两大类。
实体模型由关键点、线、面和体组成，用 来直接描述所求问题的几何特性。
有限元模型是实际结构和物质的数学表示 方法。
第2章 ANSYS有限元分析典型步骤
ansys有限元分析基本流程
A N S Y S有限元分析基本流程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第一章实体建模第一节基本知识建模在ANSYS系统中包括广义与狭义两层含义，广义模型包括实体模型和在载荷与边界条件下的有限元模型，狭义则仅仅指建立的实体模型与有限元模型。
建模的最终目的是获得正确的有限元网格模型，保证网格具有合理的单元形状，单元大小密度分布合理，以便施加边界条件和载荷，保证变形后仍具有合理的单元形状，场量分布描述清晰等。
一、实体造型简介1．建立实体模型的两种途径①利用ANSYS自带的实体建模功能创建实体建模：②利用ANSYS与其他软件接口导入其他二维或三维软件所建立的实体模型。
2．实体建模的三种方式(1)自底向上的实体建模由建立最低图元对象的点到最高图元对象的体，即先定义实体各顶点的关键点，再通过关键点连成线，然后由线组合成面，最后由面组合成体。
(2)自顶向下的实体建模直接建立最高图元对象，其对应的较低图元面、线和关键点同时被创建。
(3)混合法自底向上和自顶向下的实体建模可根据个人习惯采用混合法建模，但应该考虑要获得什么样的有限元模型，即在网格划分时采用自由网格划分或映射网格划分。
自由网格划分时，实体模型的建立比较1e单，只要所有的面或体能接合成一体就可以：映射网格划分时，平面结构一定要四边形或三边形的面相接而成。
二、ANSYS的坐标系ANSYS为用户提供了以下几种坐标系，每种都有其特定的用途。
①全局坐标系与局部坐标系：用于定位几何对象(如节点、关键点等)的空间位置。
②显示坐标系：定义了列出或显示几何对象的系统。
③节点坐标系：定义每个节点的自由度方向和节点结果数据的方向。
④单元坐标系：确定材料特性主轴和单元结果数据的方向。
1．全局坐标系全局坐标系和局部坐标系是用来定位几何体。
在默认状态下，建模操作时使用的坐标系是全局坐标系即笛卡尔坐标系。
总体坐标系是一个绝对的参考系。
ANSYS提供了4种全局坐标系：笛卡尔坐标系、柱坐标系、球坐标系、Y-柱坐标系。
ANSYSWORKBENCH全船结构元分析流程
一、建立有限元模型与ANSYS经典版相比，WORKBENCH的操作界面更加美观，建模、分析的过程更加智能化，更容易上手。
但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry)对建立复杂的船体曲面仍显得力不从心。
因此需要在其他建模软件(笔者使用了SolidWorks)中建立船体实体模型后导入WORKBENCH中，完成随后的建模和分析工作。
鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept)的方法将船体板定义为无厚度的壳体(SurfaceBody)，将船体骨架定义为线体(Line Body)，壳体和线体划分的网格类似于经典版的壳单元(Shell)和梁单元(Beam)。
1.导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCH的ProjectSchematic(项目概图)窗口，如图1所示。
还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2所示。
模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。
坐标原点位于船体基平面、中站面和中线面的交点处。
图2导入后的模型2.生成舷墙(1)在中纵剖面(ZXPlane)建立草图(NewSketch)，进入绘制草图模式。
点击“TreeOutline”→“Sketching”，沿甲板边线位置绘制一条曲线。
返回模型模式，点击“Sketching”→“Modeling”→“Extrude”，生成一个SurfaceBody。
(2)沿甲板将船体分开，点击“Create”→“Slice”，在“DetailView”窗口“SliceType”选项中选择“SlicebySurface”项，“TargetFace”选择上一步生成的SurfaceBody，“Slice Targets”选项中选“SelectedBodies”，点选船体结构→“Apply”→“Generate”，原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3所示。
ANSYS分析的基本步骤
10. 保存ANSYS数据库到文 件 beammesh.db. a. Utility Menu: File > Save as b.输入文件名： beammesh.db. c. 选择 OK 保存文件并 退出对话框.
这次用表示已经划分网格后 的文件名存储数据库.
练习 - 悬壁梁(续)
交互操作 解释
e. 选择 OK 接受单元类 型并关闭对话框. f. 选择 Close 关闭单元 类型对话框. 6. 定义实常数. a. Main Menu: Preprocessor > Real Constants b.选择 Add . . .
有些单元的几何特性，不能仅 用其节点的位置充分表示出来 ，需要提供一些实常数来补充 几何信息。 典型的实常数有壳单元的厚 度，梁单元的横截面积等。
练习 - 悬壁梁(续)
交互操作 c. 选择 OK 定义BEAM3的实 常数. d. 选择 Help 得到有关单元 BEAM3的帮助. e. 查阅单元描述. f. File > Exit 退出帮助系统. g. 在AREA框中输入 0.8 （ 横截面积）. h. 在IZZ框中输入1.07e-3 （ 惯性矩）. i. 在HEIGHT框中输入 0.4 （梁的高度）. 解释
11. 施加载荷及约束. a. Main Menu: Solution > -LoadsApply > -StructuralDisplacement > On Nodes b.拾取最左边的节点. c. 在拾取菜单中选择 OK. d. 选择All DOF. e. 选择 OK. （如果不输 入任何值，位移库中选择一个或几个适合您 的分析的单元类型. 单元类型决 定了附加的自由度（位移、转角 、温度等）。 许多单元还要设置一些单元的 选项，诸如单元特性和假设，单 元结果的打印输出选项等。 对于本问题，只须选择 BEAM3 并默认单元选项即可.
ANSYS有限元分析步骤2
布尔操作—Subtract减运算
减运算是从一个图形减去另一个图形，运算后得到的结果可能是一个与 被减图形相同维数的图形，也可能将被减图形分类成两个或多个新的图形。 新的图形之间可以有共同的边界也可有不同但重合的边界。
ቤተ መጻሕፍቲ ባይዱ
有限元模型由一些简单形状的单元组成，单元之
载荷
间通过节点连接，并承受一定载荷。
SOLID70单元
SOLID70具有三个方向的热传导能力。该单元有8个节点且每个节 点上只有一个温度自由度，可以用于三维静态或瞬态的热分析。该 单元能实现匀速热流的传递。假如模型包括实体传递结构单元，那 么也可以进行结构分析，此单元能够用等效的结构单元代替（如 SOLID45单元）
By Picking ：通过在工作平面上定位圆锥体底部的圆 心和半径以及圆锥体的高来定义圆锥体 By Dimensions：通过圆锥体的尺寸定义圆锥体
实体建模—布尔操作
在布尔运算中，对一组数据可用诸如交、并、减等逻辑运算处理。布尔运算 的目的是为了构建更复杂的模型，或者是为了消除模型之间的空隙之处。
一、前处理
2、自由度 自由度(DOFs) 用于描述一个物理场的响应特性。
UY ROTY
ROTZ UZ
UX ROTX
结构 DOFs
分析类型
结构 热 电
流体 磁
自由度
位移 温度
电位 压力
磁位
节点、自由度、单元、有限元模型的关系
（载荷
节点: 空间中的坐标位置，具有一定自由度并 存在相互物理作用。
船舶与海洋工程ANSYS有限元分析——建模过程中设备的模拟及重心的调整
8. 施加质量单元、调密度
8.2 施加质量单元
• 船上设备我们一般采用MASS21单元模拟，该质量单元是具有6 个自由度的点单元。
• 模拟设备的方式：MASS21单元 + 刚性梁
• 有必要说，刚性梁即属性设置中，刚度极大，密度极小的梁单 元（虚构件），从而保证了添加刚性梁不增加船体质量而又能 够使设备重量重心与实船上的布置一致！
8. 施加质量单元、调密度
8. 施加质量单元、调密度
8.3 调密度
8. 施加质量单元、调密度
8.3 调密度
假定实船重量为M，重心位置为（X，0，Z）;模型重量为m， 重心位置为（x，0，z）。 ① 调整垂向坐标
调整垂向坐标，即z坐标，把整船分为上中下三部分，如上图 所示。
8. 施加质量单元、调密度
8. 施加质量单元、调密度
8.3 调密度
③ 全船均匀分配质量
ቤተ መጻሕፍቲ ባይዱ
由于之前在垂向和纵向质量分布比较均匀，此处可以采取如下处 理方式，得到结果：
8. 施加质量单元、调密度
8.3 调密度
④ 调整横向坐标
8. 施加质量单元、调密度
8.3 调密度
④ 调整横向坐标 将上部分分为6部分，如下图所示。各个部分分得的质量如下表 所示。
左
中
右
8. 施加质量单元、调密度
8.3 调密度
④ 调整横向坐标
8.3 调密度
8. 施加质量单元、调密度
8.3 调密度
8. 施加质量单元、调密度
8.3 调密度
② 调整纵向坐标
8. 施加质量单元、调密度
8.3 调密度
② 调整纵向坐标
8. 施加质量单元、调密度
8.3 调密度
利用ANSYS软件进行船舶局部结构分析
t: = 13
P
+ tk = 72. 381
15. 8Ka S t- tk
DNV 规范计算公式是基于板的筒型弯曲有关理论的 , 从计算结果对比可见 , 规范计算 准确度也是很高的。 选择 6- 16 梁( 如图 3) , 可见梁发生了变形 , 最大应力在梁的中部和端部 , 且由于两端 刚性固定, 在两端的弯曲应力大于中间的弯曲应力。也可以看到, 由于带板的原因 , 梁弯曲 中和轴接近带板 , 所以中和轴附近应力很小。
向 溢
( 广船国际产品开发部) 关键词 ANSYS 结构 船舶
一
前
言
有限元计算是随着计算机技术的发展而蓬勃发展起来的, 目前在船舶有限元计算中 , 主 要有一些通用软件, 如 Pat ran/ Nast ran 、 Ansys 等, 进行全船有限元的计算, 包括静力、 振动甚 至噪音 等。一些 船级社也 开发有相 应的有限 元计算软 件, 如 DNV 的 Naut icus、 L . R. 的 ShipRight 等。这些软件一般都还局限于油船、 散货船或集装箱船等 , 且仅局限于 1/ 2+ 1+ 1/ 2 的中部货舱范围的静力计算和曲屈计算, 与通用有限元软件相比较 , 他们一般可以根据 规范要求自动添加边界条件和载荷。一些船级社和 M SC 公司进行了合作 , 使得其前后处 理都比较方便。 ANSYS 在国内应用非常广泛 , 功能很强大。本文以一条实船的舭部结构有限元分析为 例, 展示了 ANSYS 在前后处理方面的强大功能, 指出了 ANSYS 计算中一些需要注意的地 方, 愿能对用 ANSYS 进行船舶有限元计算的同志有一定的启发。
2004 年第 3 期
广
东
造
船
船舶与海洋工程ANSYS有限元分析——局部结构细化分析解析
例题1 舱口角隅处结构细化
工程背景： 在实际工程中，为了便于建模和有限元计算，全船的肘板均不予
建立；在甲板，舱壁等处的开口采用方形口，与实船开口形状有一定 差别。
因此，当上述简化结构处出现较大应力集中，需要对此处结构 进行细化。网格大小参照入级船级社规范。
有限元模拟舱口角隅结构细化：
约束：一端固支 载荷：一端施加点载荷 最大等效应力：333.856MPa
约束：一端固支 载荷：一端施加点载荷 最大等效应力：300.066MPa
应力明显降低
例题2 有限元模型中不良网格的优化
工程背景： 在实际建模中，网格划分可以说是至关重要的一步，划分的好坏直接 影响到解算的精度和速度。由于建模思路不同，往往会剖分出不合格 网格。因此需要对网格进行优化。
船级社规范对于网格剖分的要求： • 模型中尽可能避免出现三角形单元，特别是在高应力区域和开孔
集中区域进行细化，想要得到更为精确的解。 根据全船有限元（粗网格）计算结果及经验，建立局部精细网格，
进行疲劳强度评估。
交叉区域疲劳精细网格
船舶与海洋工程ANSYS有限元分析
——局部结构细化分析
为什么需要进行局部结构细化？
• 在船舶有限元分析过程中，对某些结构进行简化，当简 化处结构出现较大应力集中，应对此处结构进行细化；
• 模型已经进行网格划分，用户想在指定区域得到更好 的网格。（划分的好坏直接影响到解算的精度和速度）
• 对于用户关心的区域（例如应力集中区域），需要更为 精确的解；
周围、肘板连接处和折角连接处等应力梯度大的区域； • 单元长宽比不超过4:1； • 三角形单元最小角不小于30°。
几何模型
原 始 结 构：
不 良 网 格：
ansys分析的基本步骤
在求解之前，对模型进行仔细检查，确保其完整性、正确性和有效性。
开始求解
运行求解器，进行计算求解。
求解监视
在求解过程中，监视求解的进展情况，确保其正常进行。
结果存储
将求解结果存储在指定的目录中，以便后续处理和分析。
结果后处理
结果查看
在后处理模块中查看求解结果，如位移、应 力、应变等。
结果优化
06
结论
分析结果总结
1 2
模型建立与简化
通过ANSYS软件，我们成功地建立了分析模型， 并进行了必要的简化，以减少计算量并提高分析 效率。
边界条件与载荷设置
根据实际工况，我们为模型施加了准确的边界条 件和载荷，确保了分析的准确性。
3
求解与后处理
通过合理的求解设置，我们得到了满意的分析结 果，并对结果进行了有效的后处理，以便于理解 和使用。
对未来工作的建议
模型优化
建议在未来的分析中进一步优化 模型，例如通过更精细的网格划 分来提高分析精度。
参数研究
建议进行参数研究，以了解各参 数对分析结果的影响，从而为优 化设计提供更多依据。
与其他软件的比较
为了验证分析结果的可靠性，建 议将ANSYS的分析结果与其他知 名CAE软件的结果进行比较。
载荷施加
在模型的相应位置施加载荷，并设置合适的 载荷值和方向。
约束施加
在模型的相应位置施加约束，限制不必要的 自由度。
求解和后处理
求解器选择
根据实际问题的性质和规模，选择合适的求解器，如静力求解器、 模态求解器、瞬态求解器等。
求解参数设置
设置合适的求解参数，如迭代次数、收敛准则等。
后处理
查看分析结果，如应力、应变、位移等，并进行结果分析和评估。
ANSYS有限元分析基本步骤
2.2 有限元模型的建立
图2-1
11
2.2 有限元模型的建立
• 单击Isotropic;弹出Linear Isotropic Properties for Material Number 1对话框;见图2-2..在EX输入栏中输入弹 性模量;在PRXY输入栏中输入泊松比..如图2-2所示..
第2章
有限元分析基本步骤
1
基本步骤
2.1 ANSYS有限元分析典型步骤 2.2 有限元模型的建立 2.3 加载和求解 2.4 结果后处理
2
2.1 ANSYS有限元分析典型步骤
• ANSYS有限元典型分析大致分为三大步骤：
➢ 1建立有限元模型； ➢ 2加载和求解； ➢ 3结果后处理和结果查看..
3
图2-2
12
2.2 有限元模型的建立
• 2.2.4 创建有限元模型
➢ ANSYS提供了两种方法来构建有限元模型;一种是首先创建或 导入实体模型;然后对实体模型进行网格划分;以生成有限元模型 ；另一种是直接利用单元和节点生成有限元模型..第二种方法非 常困难;在实际工作中是不实用也不常用..
13
2.2 有限元模型的建立9来自2.2 有限元模型的建立
• 2.2.3 定义材料属性
➢ ANSYS中的所有分析都需要输入材料属性..例如;在进行结构分 析时;要输入材料的弹性模量和泊松比等..
➢ 定义材料属性的方法 • 单击Main Menu主菜单/Preprocessor前处理器/Material Props材料属性/Material Models材料模型;弹出Define Material Model Behavior定义材料模型对话框;单击右侧列表 框中的结构模型Structural/Linear线性/Elastic弹性/Isotropic 各向同性;表明要定义的材料是各向同性线弹性材料.. 如图21所示..
第2章ANSYS有限元分析基本步骤
2.2 有限元模型的建立
• 建立有限元模型的步骤可以细分为以下几个流程：
➢ 1）导入和创建有限元模型； ➢ 2）定义材料属性； ➢ 3）定义连接属性。 ➢ 4）网格划分。
4
2.2 有限元模型的建立
• 2.2.1导入和创建有限元模型
➢ 导入实体模型，在菜单栏点选导入选项并找出其他三维软件画 好的模型导入。
13
2.4 结果后处理
• 有限元计算完成后，需要查看分析结果。分析结果的查看 通过后处理器来完成。所谓后处理器，就是观察和分析有 限元的计算结果，并从结果判定计算是否正确。
14
2.4 结果后处理
• 在solution中添加应力、形变等需要查看的参数选项，并 更新计算结果。
15
16
➢ 在左侧菜单栏中选择网格选项中创建网格。
10
2.3 加载和求解
• 加载和求解步骤可细分为如下步骤。
➢ 1）边界条件定义和施加载荷。 ➢ 2）求解。
11
2.3 加载和求解
• 2.3.1边界条件定义和施加载荷
➢ 在计算模块中添加边界条件定义和载荷参数
12
2.3 加载和求解
• 2.3.4 求解
➢ 边界条件定义好后，可进行求解，方法如下： • 右键static structure 选项并点击solve选项，等待结果。
5
2.2 有限元模型的建立
• 2.2.1导入和创建有限元模型
➢ 创建实体模型，使用工具栏中的草绘及三维工具创建实体模型。
6
2.2 有限元模型的建立
• 2.2.2 定义材料属性
➢ ANSYS中的所有分析都Байду номын сангаас要输入材料属性。例如，在进行结构 分析时，要输入材料的弹性模量和泊松比等。
ansys 分析基本过程
指定工程名称和分析标题
在创建ANSYS工程时，必须为工程命名。 工作名称在ANSYS启动时的Initial jobname项 中设置。 在定义了工程名称后，这个工程中 的所有文件名都包含这个工程名，只是使用不 同的扩展名来标识文件类型。
更改工程名的命令是： UtilityMenu>File>Change Jobname。建议在 ANSYS启动时指定工程名。
在ANSYS建模之前定义单元类型是必须的，因 为单元类型决定了单元的自由度数以及单元位
于二维空间还是三维空间。
2006\5
第5页/共18页
定义单元类型
从单元库中定义单元类型的菜单命令是： Main Menu >Preprocessor >Element> Type> Add/Edit/Delete。 此外还可以使用ET命令来定义单元类型。
载荷步 仅指可求得解的载荷配置。 子步 是指在一个载荷步中每次增加的步长，主要是 为了在瞬态分析和非线性分析中提高分析精度 和收敛性。子步也称时间步，代表一段时间。
2006\5
第16页/共18页
求解
求解可使用以下方法：菜单命令： Main Menu>Solution>Solve Current LS或
第7页/共18页
二、定义材料特性
根据应用范围不同材料特性有以下三种： 1、 线形和非线形； 2、 各向同性、正交异性、各向异性； 3、 不随温度变化和随温度变化。
2006\5
第8页/共18页
定义材料特性
和单元类型、实常数一样，每一组材料特性都 有一个材料参考号，与材料特性组对应的材料 参考号表称为材料表。在一个分析中，可以有 多个材料特性组，相应的模型中有多种材料， ANSYS通过独特的参考号来识别每个材料特性 组。 指定材料特性的命令为MP或者菜单命令: Main Menu>Preprocessor>Material Props> Material Models。
第2章ANSYS有限元分析基本步骤
第2章ANSYS有限元分析基本步骤ANSYS有限元分析是一种常用的工程分析方法，可以用于解决各种结构力学问题。
本文将对ANSYS有限元分析的基本步骤进行详细介绍。
1.确定分析目标：在进行有限元分析之前，首先需要明确分析的目标和要求。
包括确定所要分析的结构或零件的几何形状、材料特性、受力情况等。
2.建立有限元模型：建立有限元模型是有限元分析的关键步骤之一、在ANSYS软件中，可以通过几何建模功能来定义结构的几何形状和尺寸。
然后，根据要分析的问题类型，选择适当的单元类型，并使用网格划分功能将结构分割成适当大小的单元。
3.定义材料特性：在进行有限元分析之前，需要定义结构的材料特性。
包括弹性模量、泊松比、密度等。
可以根据实际情况输入已知的材料特性值，也可以通过实验或理论计算来获得。
4.定义边界条件：边界条件是有限元分析中的重要概念，它用于描述结构在系统中的限制条件。
在ANSYS中，可以通过节点约束和节点载荷来定义边界条件。
常见的边界条件包括固定边界条件、力载荷和位移约束。
5.生成网格：当有限元模型、材料特性和边界条件都定义好之后，可以使用ANSYS软件中的划分工具生成有限元网格。
生成网格的目的是将结构分割成适当大小和形状的单元，以便进行数值计算。
6.设置分析类型：在进行有限元分析之前，需要选择适当的分析类型。
根据具体问题的要求，可以选择其中的静态分析、动态分析、热分析等多种分析类型。
7.执行分析计算：当有限元模型、材料特性、边界条件和网格都设置好之后，可以执行分析计算。
ANSYS软件会根据设置的分析类型和边界条件进行数值计算，并给出相应的结果。
8.结果分析与后处理：分析计算完成后，可以进行结果的分析和后处理。
ANSYS软件提供了丰富的后处理功能，可以对应力、位移、变形、应变等结果进行可视化和分析。
9.结果验证和优化设计：完成有限元分析后，需要对结果进行验证和评估。
与实际情况进行对比，确定结果的可靠性和准确性。
ANSYS基本分析过程
退出ANSYS 退出
单击工具栏上的“Quit”按钮，在出现的对 话框中选择“Quit-NoSave”,单击OK,退出 ANSYS.
练习
P17例子或Help/ANSYS Tutorials/structural tutorial 重点掌握
ANSYS启动与退出 ANSYS界面及基本操作 工作目录、作业文件 输出文件与数据库 ANSYS分析的基本过程
求解——施加载荷 施加载荷 求解
MainMenu>Solution>Define Loads>Apply>Structural>Pressure>On Lines 在随后出现的拾取框中，用鼠标选中编号为“L2”、 “L3”的线段，单击拾取框上的OK键， 将会弹出一个“Apply PRES on Lines”的对话框。 在项“Load PRES value”后面的输入栏里输入“100”，单击对话框上的“OK”键。
前处理——建模 建模 前处理
3、进行减运算，将从正方形中减去圆孔，生 成有限元分析模型。命令为：
GUI： MainMenu>Preprocessor>Modeling>Operate>Boo leans>Subtract>Area 先用鼠标在正方形 正方形的中心位置单击一次，正方形 正方形 将变成另一种颜色，这表示正方形已被选中，单 击一下拾取框上的OK键， 然后再用鼠标在圆的中心处单击一次，圆的颜色 圆 也会发生变化，这表示圆也被选中，再单击OK键， 系统将关闭拾取框，减运算也就完成了。
ANSYS的典型分析过程 ANSYS的典型分析过程
ANSYS有限元分析过程主要包括三个步骤：
创建有限元模型——前处理 前处理
创建或输入几何模型 定义材料属性 定义实常数(要根据单元的几何特性来设置，有些单元没有实常数) 定义单元类型 划分单元
船舶与海洋工程ANSYS有限元分析——建模过程中设备的模拟及重心的调整
左
中
右
8. 施加质量单元、调密度
8.3 调密度
④ 调整横向坐标
8. 施加质量单元、调密度
8.2 施加质量单元
• 船上设备我们一般采用MASS21单元模拟，该质量单元是具有6 个自由度的点单元。
• 模拟设备的方式：MASS21单元 + 刚性梁
• 有必要说，刚性梁即属性设置中，刚度极大，密度极小的梁单 元（虚构件），从而保证了添加刚性梁不增加船体质量而又能 够使设备重量重心与实船上的布置一致！
8. 施加质量单元、调密度
8.3 调密度
③ 全船均匀分配质量
由于之前在垂向和纵向质量分布比较均匀，此处可以采取如下处 理方式，得到结果：
8. 施加质量单元、调密度
8.3 调密度
④ 调整横向坐标
8. 施加质量单元、调密度
8.3 质量如下表 所示。
8. 施加质量单元、调密度
8. 施加质量单元、调密度
8.3 调密度
8. 施加质量单元、调密度
8.3 调密度
假定实船重量为M，重心位置为（X，0，Z）;模型重量为m， 重心位置为（x，0，z）。 ① 调整垂向坐标
调整垂向坐标，即z坐标，把整船分为上中下三部分，如上图 所示。
8. 施加质量单元、调密度
船舶与海洋工程ANSYS有限元分析
——建模过程中设备的模拟及重心的调整
8. 施加质量单元、调密度
8.1 工程背景
船体模型在外壳、甲板、舱壁、桁材等整个钢结构建好 之后，其参与抵抗总纵强度的构件均已具备，但是仍需要 将上层建筑、舾装等船上设备布置上，并保证船体模型的 总重量重心与实船相符，进而才可以对船舶进行不同工况 的受力分析。
8.3 调密度
8. 施加质量单元、调密度
ANSYSWORKBENCH全船结构元分析流程
一、建立有限元模型与ANSYS经典版相比，WORKBENCH的操作界面更加美观，建模、分析的过程更加智能化，更容易上手。
但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry)对建立复杂的船体曲面仍显得力不从心。
因此需要在其他建模软件(笔者使用了SolidWorks)中建立船体实体模型后导入WORKBENCH中，完成随后的建模和分析工作。
鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept)的方法将船体板定义为无厚度的壳体(SufaceBody),将船体骨架定义为线体(Line Body)，壳体和线体划分的网格类似于经典版的壳单元(Shell)和梁单元(Beam)。
1•导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCH的Projectschematic项目概图)窗口，如图1所示。
还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2所示。
模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。
坐标原点位于船体基平面、中站面和中线面的交点处。
Ji芍化懂型偉常图2导入后的模型2•生成舷墙⑴在中纵剖面(ZXPlane)建立草图(NewSketch)，进入绘制草图模式。
点击“ TreeOutline ” —“ Sketch fli甲板边线位置绘制一条曲线。
返回模型模式，点击“Sketching ” —“ Modeling ” —“ Ext生成一个SufaceBody。
(2) 沿甲板将船体分开，点击“Create ” —“ ,iCe ^DetailView窗'口“SliceType选项中选择“SlicebySurfac项，” “TargetFac选择上一步生成的SurfaceBody, “Slice Targets 选项中选“SelectedBodies点选船体结构―“Apply ” —“ Gene,t原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3所示。

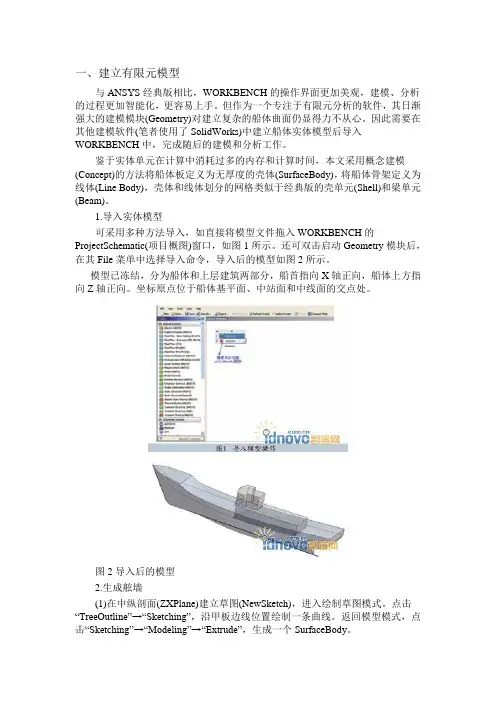

ANSYSWORKBENCH全船结构有限元分析流程
一、建立有限元模型与ANSY经典版相比，WORKBENCH操作界面更加美观，建模、分析的过程更加智能化，更容易上手。
但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry) 对建立复杂的船体曲面仍显得力不从心。
因此需要在其他建模软件(笔者使用了SolidWorks) 中建立船体实体模型后导入WORKBENCH完成随后的建模和分析工作。
鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept) 的方法将船体板定义为无厚度的壳体(SurfaceBody) ，将船体骨架定义为线体(Line Body) ，壳体和线体划分的网格类似于经典版的壳单元(Shell) 和梁单元(Beam)。
1.导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCFProjectSchematic(项目概图)窗口，如图1所示。
还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2 所示。
模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。
坐标原点位于船体基平面、中站面和中线面的交点处。
图2 导入后的模型2.生成舷墙(1)在中纵剖面(ZXPlane) 建立草图(NewSketch) ，进入绘制草图模式。
点击“TreeOutline ” —“Sketching ”，沿甲板边线位置绘制一条曲线。
返回模型模式，点击“ Sketching ” —“ Modeling ” —“ Extrude ”，生成一个SurfaceBody。
(2)沿甲板将船体分开，点击“Create” —“Slice ”，在“ DetailView ” 窗口“ SliceType ”选项中选择“SlicebySurface ”项，“ TargetFace ”选择上一步生成的SurfaceBody，“SliceTargets ”选项中选“ SelectedBodies ”，点选船体结构―“ Apply ” —“ Gen erate ”，原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3 所示。
No.4 ANSYS分析基本步骤
实例1 - 悬壁梁 问题描述
交互操作
1. 启动 ANSYS. 以交互模式进入 ANSYS，工作文件名 为beam.
2. 创建基本模型
a. Main Menu: Preprocessor > Modeling- Create > Keypoints > In Active CS...
解释
使用带有两个关键点的线模拟梁 ，梁的高度及横截面积将在单元 的实常数中设置.
b. 选择 Add . . .
项，诸如单元特性和假设，单
c. 左边单元库列表中选择 元结果的打印输出选项等。
Beam.
③对于本问题，只须选择BEAM3
d. 在右边单元列表中选择 并默认单元选项即可.
2D elastic (BEAM3).
实例1 - 悬壁梁
交互操作
解释
5. 设定单元类型相应 选项.
e. 选择 OK 接受单元类型并 关闭对话框.
4.2.2 ANSYS数据库
4）怎样利用存储和恢复数据库，从错误操作中恢复.
存储和恢复操作可在工 具条中方便地调用。
➢ANSYS提供数据库文件备份。选择 “Files > Resume from,” 然后选择 jobname.dbb ，恢复到上一次存储的 数据库。
有关存储与恢复操作的提示
➢您必须选择一个存储命令，将数据库保存到文件 中。
实例1 - 悬壁梁
交互操作
解释
7. 定义材料属性
a. Preprocessor > Material Props > Constant- Isotropic
b. 选择 OK to 定义材 料 1.
c. 在EX框中输入29e6 （弹性模量）.
