二次张拉低回缩钢绞线竖向预应力锚固系统
施工、验收要点
二次张拉钢绞线技术应用于
箱梁腹板竖向预应力的标准化研究课题组
二○○九年八月二日
图1-02
固定端安装进浆聚乙烯半硬管
图1-03
二次张拉竖向预应力安装示意图
中心线与盒体四周对称
二次张拉低回缩钢绞线竖向预应力锚固系统
施工、验收要点
二次张拉低回缩钢绞线竖向预应力锚固系统是一种新型的预应力筋锚固体系，它不同于传统的精轧螺纹钢筋YGM锚固体系，也不同于夹片式钢绞线锚固体系，具有其自身的特点，在施工、验收中应掌握如下要点，才能确保发挥这一新型锚固体系的优势，从而确保竖向预应力（含中短预应力束）永存应力稳定可靠，孔道压浆密实饱满，提升桥梁的安全性能。
一、预应力筋制作、安装
1、正确安装P锚挤压套和弹簧在钢绞线上的位置，确保弹簧总长度的90%以上在挤压套内。
2、P锚挤压安装油压应大于或等于25Mpa（当使用YJ40挤压机时，应大于或等于30Mpa）。
3、每500套P锚应抽样3套在现场按施工同一工艺挤压，用标定合格千斤顶做拉断试验，钢绞线拉断，钢绞线与挤压套应无滑动、滑脱现象。
4、每一根钢绞线挤压安装P锚时，都应有原始记录。
5、安装固定端应注意安装压板。（如图1－01）
6、安装进浆钢管与塑料管连接部位应用铁丝或管
卡固定（如图1-01）
7．固定端波纹管口应用水泥砂浆（或环氧砂浆或
海棉）堵严实，防止进浆。
8、张拉端槽口穴模与垫板应用螺栓联接，穴模底
板与垫板之间应无间隙。（如图1－03）
图1-01 固定端安装示意图
图1-03
二次张拉竖向预应力安装示意图
图2-01
第一次张拉示意图
9、检查张拉端槽口穴模固定螺栓孔是否对称（图1－04），如发现不对称情况应坚决返工。
10、安装张拉端槽口穴模时，穴模底板应与桥面基本平行。
11、进浆塑料管宜采用聚乙烯钢丝管或聚乙烯半硬管（图1－01；图1－02）。
12、浇筑混凝土后，混凝土终凝2～5小时内拆除张控端槽口穴模。 13．张拉端槽口拆模后，应及时采取防护措施，防止混凝土以及杂物进入槽口内。 二、施加预应力
1、第一次张拉施工按常规钢绞线夹片锚固施工方法施工，每束3根（含3根）以下的钢绞线束可单根张拉。
2、第二次张拉应在第一次张拉放张后2～16小时内进行，张拉时应采用专用千斤顶和张拉连接装置，将整束张拉至设计要求应力值。
3、张拉施工工序
（1）第一次张拉施工宜为
0→0.1σcon →0.2σcon →1.03σcon 锚
固
（2）第二次张拉施工宜为
0→0.5σcon →1.03σcon 拧紧支承螺母→放张
（3）检验测量第二次张拉放张后伸长值是否符合要求。
（4）采用双控，以张拉力为主的方法，用 伸长值进行校验，(a)第一次张拉实测伸长值与理论伸长值之差应控制在±6%以内，(b)第二次张拉实测伸长值与理论伸长值之差应控制在±10%以内，c 第二次张拉放张后实测伸长值与理论伸长值应控制在
图2-02
第一次张拉放张后示意图
持荷2min 持荷2min
±10%以内。
4、张拉放张回缩值应控制在
a、第一次张拉锚固回缩量≤6 mm。
b、第二次张拉锚固回缩量≤1 mm。
5、张拉施工
①第一次张拉施工
a、第一次张拉时支承螺母应不受力，支承螺母与垫板之间有较小间隙（图2－02）
b、施工工序：
0→0.1σcon→0.2σcon→1.03σcon锚固。
c、应测量0.1σcon与1.03σcon工具夹片外露差值。
d、计算实测伸长值时应减去工具夹片外露差值。
e、安装锚具前，应清理干净槽口内杂物。
②第二次张拉施工
a、第二次张拉时间应符合设计规定要求，当设计无规定时，宜在第一次张拉完成后2～16小时内进行。
b、第二次张拉前准备
(a) 清除干净张拉槽口内杂物。
(b) 安装张拉连接套（图2-03）
(c) 安装张拉杆（图2-04）
(d) 安装张拉支架（图2-05）
图2-03
安装张拉连接套后
图2-04
安装张拉连接杆后
图2-05
安装张拉支架后持荷2min
(e) 安装千斤顶及张拉杆连接螺母（图2-06）
(f) 消除支承螺母与垫板之间间隙（图2-07）
c、进行第二次张拉
(a) 第二次张拉施工工序0→0.5σcon→1.03σcon拧紧支承螺母→锚固
(b) 第二次张拉至1.03σcon时，支承螺母应离开垫板6～12mm间隙（图2-08）
(c) 拧紧支承螺母后，支承螺母与垫板应贴紧，无间隙（图2-09）
(d) 放张后支承螺母与垫板之间应无间隙（图2-10）
d、第二次张拉放张后拆除张拉杆系统及千斤顶
图2-06
安装千斤顶和拉杆连接螺母后
图2-07
开始第二次张拉初始状态
已消除支承螺母和垫板之间的间隙
图2-08
第二次张拉终，支承螺母离
开垫板产生6－12mm的间隙
图2-09
二次张拉旋紧支承螺母锚固后
图2-10
二次张拉放张、回油后
图2-11
二次张拉拆除拉杆连接螺母后
持荷2min
(a) 拆除连接杆连接螺母（图2-11） (b) 拆除千斤顶（图2-12） x
(c) 拆除张拉支架（图2-13） (d) 拆除张拉杆（图2-14）
(e) 拆除张拉连接套（图2-15） e 、校验第二次张拉放张后实测伸长值与理论伸长值误差
（a ） 测量锚杯与支承螺母相对位
置差△L H (图2-16)
（b ） 测量锚杯，支承螺母高度 （c ） 按下式计算第二次张拉放张
后实测伸长值：
△ L 放H =△L H －(H 1－H 2)＋1 式中：H 1—锚杯高度（mm ）
H 2—支承螺母高度（mm ） △ L 放II —第二次张拉放张后实际伸长值（mm ） △ L H —第二次张拉放张后锚杯与支承螺母相对位置差值（mm ）
（d ） 将△L 放II 与第二次张拉理论伸
图2-12
二次张拉拆除千斤顶后 图2-13
二次张拉拆除张拉支架后 图2-14
二次张拉拆除张拉杆后
图2-15 完成二次张拉全过程后
长值△
L II进行比较，误差应在±10%
之内。
三、孔道压浆
①孔道压浆应从孔道下方压入，孔道上方排出（图3-01）
②进浆塑料管与压浆机出浆管宜采用专用接头、管卡、阀门、活接头连接（图3-02；图3-06）
③出浆口应设置阀门（图3-03）
④进浆口阀门，出浆口阀门可选用闸阀或球阀（图3-04；图3-05）
⑤进浆塑料管与压浆机出浆管连接应牢靠，能确保在受压
0.3-0.7Mpa内不滑脱（图3-06）。
⑥压浆完毕，应先关闭进浆口阀门后，才拆卸压浆机出浆管。
⑦孔道内水泥浆体初凝之后，方可拆除进浆口阀门。同时，也应及时拆除阀门进行清洗重复使用。
四、验收
1、“二次张拉低回缩钢绞线竖向预应力锚固系统”施工验收应在桥梁工程验收前适当时期进行。
图3-01
二次张拉孔道压浆进、
出浆口连接状态示意图
图3-02
进浆管连接部件示意图
图3-03
出浆口连接部件示意图
图3-04
进浆管闸阀连接示意图
图3-05
进浆管球阀连接示意图
图3-06
聚乙烯钢丝进浆管连接示意图
进浆
排
气
2、验收由监理主持，施工单位相关人员参与并编制相关的验收文件。
3、验收分为工序验收和竖向预应力分项工程验收。
4、工序施工验收
工序施工验收按每个施工节段为一单元，验收如下项目，并按规定填写验收记录。
① P锚钢绞线连接安装施工验收
a、查验P锚、钢绞线进场复验报告。
b、查验P锚是否符合要求。
c、查验现场工艺安装力筋拉断试验记录和挤压压力参数记录，并核实其记录与实际试验状况的一致性，判断是否符合规定要求。
d、抽查弹簧外露长度是否符合规定，否则，应查明原因或责令返工。
e、填写施工验收记录。
②钢绞线力筋，锚具、管道，压浆管安装施工验收
a、查验锚具进场复验报告。
b、检查力筋、锚具、波纹管和塑料进浆管安装符合要求的程度。特别要查验塑料进浆管是否存在压扁、急转弯折堵内孔现象，否则，应责令返工后重新验收。
c、填写验收记录。
③力筋张拉施工验收
a、查验张拉机具设备校验报告，核对校验报告是否在规定有效期限内。
b、查验第一次张拉记录、第二次张拉记录，核实其记录与实际施工状况的一致性。
c、随机抽查张拉端锚具在第二次张拉放张锚固后锚杯与支承螺母的相对位置△L H ，按图2-16方法测量，并填写记录。
d、按前述二次张拉放后实测伸长值计算公式，计算第二次张拉放张后实际伸长值△L放II ，并与第二次张拉理论伸长值△L II比较，误差应在±10%之内，如发现异常，则应对此节段所有力筋进行检查，发现不符合要求的，应责令返工重新进行第二次张拉。
返工后的预应力束应重新进行随机抽查，合格后方可通过验收。
e、有必要时，随机抽查一束或多束，按第二次张拉施工工艺进行整束张拉（如图2-09），旋紧支承螺母，测量△L放Ⅱ，校验与理论伸长值误差是否在±10%之内。
f、填写验收记录
④孔道压浆施工验收
a、查验压浆试件试验记录。
b、随机抽查张拉端垫板排气（出浆）口处在水泥浆凝固后的密实和饱满情况以及无气孔等缺陷。
c、填写验收记录。
5、分项工程验收
在对“低回缩竖向锚固系统”分项工程进行验收时，应提供下列文件和记录；
a、文件
①设计变更文件；
②钢绞线出厂质量合格证件、出厂质量报告和进场复验报告；
③锚具出厂质量合格证件，出厂质量报告和进场复验报告；
④管道出厂质量合格证件，出厂质量报告；
⑤其他文件。
b、记录
① P锚、钢绞线连接安装施工验收记录；
②钢绞线力筋、锚具、管道、压浆管安装施工验收记录；
③力筋张拉施工验收记录；
④孔道压浆施工验收记录；
⑤力筋第一次张拉记录；
⑥力筋第二次张拉记录；
⑦孔道压浆记录；
⑧封锚记录；
⑨其他记录。
“低回缩竖向锚固系统”分项工程的施工验收，除查验有关文件、记录是否符合规范要求外，尚应对有疑点的工序施工验收进行复查，对封锚后的外观进行抽查。
当提供的文件、记录及抽查结果均符合要求和相关国标要求时，即可通过分项工程的施工验收。
2009年8月2日（注：可编辑下载，若有不当之处，请指正，谢谢!）
二次张拉低回缩钢绞线竖向预应力锚固系统
二次张拉低回缩钢绞线竖向预应力锚固系统 施工、验收要点
二次张拉钢绞线技术应用于 箱梁腹板竖向预应力的标准化研究课题组 二○○九年八月二日
图1-02 固定端安装进浆聚乙烯半硬管 图1-03 二次张拉竖向预应力安装示意图 图1-03 二次张拉竖向预应力安装示意图 中心线与盒体四周对称 二次张拉低回缩钢绞线竖向预应力锚固系统 施工、验收要点 二次张拉低回缩钢绞线竖向预应力锚固系统是一种新型的预应力筋锚固体系，它不同于传统的精轧螺纹钢筋YGM锚固体系，也不同于夹片式钢绞线锚固体系，具有其自身的特点，在施工、验收中应掌握如下要点，才能确保发挥这一新型锚固体系的优势，从而确保竖向预应力（含中短预应力束）永存应力稳定可靠，孔道压浆密实饱满，提升桥梁的安全性能。 一、预应力筋制作、安装 1、正确安装P锚挤压套和弹簧在钢绞线上的位置，确保弹簧总长度的90%以上在挤压套内。 2、P锚挤压安装油压应大于或等于25Mpa（当使用YJ40挤压机时，应大于或等于30Mpa）。 3、每500套P锚应抽样3套在现场按施工同一工艺挤压，用标定合格千斤顶做拉断试验，钢绞线拉断，钢绞线与挤压套应无滑动、滑脱现象。 4、每一根钢绞线挤压安装P锚时，都应有原始记录。 5、安装固定端应注意安装压板。（如图1－01） 6、安装进浆钢管与塑料管连接部位应用铁丝或管 卡固定（如图1-01） 7．固定端波纹管口应用水泥砂浆（或环氧砂浆或 海棉）堵严实，防止进浆。 8、张拉端槽口穴模与垫板应用螺栓联接，穴模底 板与垫板之间应无间隙。（如图1－03） 图1-01 固定端安装示意图
图2-01 第一次张拉示意图 9、检查张拉端槽口穴模固定螺栓孔是否对称（图1－04），如发现不对称情况应坚决返工。 10、安装张拉端槽口穴模时，穴模底板应与桥面基本平行。 11、进浆塑料管宜采用聚乙烯钢丝管或聚乙烯半硬管（图1－01；图1－02）。 12、浇筑混凝土后，混凝土终凝2～5小时内拆除张控端槽口穴模。 13．张拉端槽口拆模后，应及时采取防护措施，防止混凝土以及杂物进入槽口内。 二、施加预应力 1、第一次张拉施工按常规钢绞线夹片锚固施工方法施工，每束3根（含3根）以下的钢绞线束可单根张拉。 2、第二次张拉应在第一次张拉放张后2～16小时内进行，张拉时应采用专用千斤顶和张拉连接装置，将整束张拉至设计要求应力值。 3、张拉施工工序 （1）第一次张拉施工宜为 0→0.1σcon →0.2σcon →1.03σcon 锚 固 （2）第二次张拉施工宜为 0→0.5σcon →1.03σcon 拧紧支承螺母→放张 （3）检验测量第二次张拉放张后伸长值是否符合要求。 （4）采用双控，以张拉力为主的方法，用 伸长值进行校验，(a)第一次张拉实测伸长值与理论伸长值之差应控制在±6%以内，(b)第二次张拉实测伸长值与理论伸长值之差应控制在±10%以内，c 第二次张拉放张后实测伸长值与理论伸长值应控制在±10%以内。 图2-02 第一次张拉放张后示意图 持荷2min 持荷2min
预应力张拉伸长量计算
后张法预应力张拉伸长 量计算与测定分析 一、理论伸长量计算 1、理论公式： （1）根据《公路桥涵施工技术规范》 （JTJ041—2000），钢绞线理论伸长量计算公式如下： P P P E A L P L =? ① ()()μθ μθ+-=+-kx e P P kx P 1 ② 式中：P P ——预应力筋的平均张拉力 （N ），直线筋取张拉端 的拉力，曲线筋计算方 法见②式； L ——预应力筋的长度； A P ——预应力筋的截面面积 （mm 2 ）； E P ——预应力筋的弹性模量 （N/mm 2 ）； P ——预应力筋张拉端的张拉 力（N ）； x ——从张拉端至计算截面的孔 道长度(m)； θ——从张拉端至计算截面的孔 道部分切线的夹角之和(rad)； k ——孔道每米局部偏差对摩擦的影响系数； μ——预应力筋与孔道壁的摩擦 系数。 （2）计算理论伸长值，要先确定预应 力筋的工作长度和线型段落的划分。 后张法钢绞线型既有直线又有曲线， 由于不同线型区间的平均应力会有很 大差异，因此需要分段计算伸长值， 然后累加。于是上式中： i L L L L ?+?+?=?Λ21 P P i p i E A L P L i =? P p 值不是定值，而是克服了从张拉端至 第i —1段的摩阻力后的剩余有效拉 力值，所以表示成“Pp i ”更为合适； （3）计算时也可采取应力计算方法， 各点应力公式如下：
()()()() 111--+--?=i i kx i i e μθσσ 各点平均应力公式为： ()()i i kx i pi kx e i i μθσσμθ+-= +-1 各点伸长值计算公式为： p i p i E x L i σ=? 2、根据规范中理论伸长值的公式，举例说明计算方法： 某后张预应力连续箱梁，其中4*25米联内既有单端张拉，也有两端 张拉。箱梁中预应力钢束采用高强度低松弛钢绞线（Φ），极限抗拉强度f p =1860Mpa ，锚下控制应力б0==1395Mpa 。K 取m ，μ=。 （1）单端张拉预应力筋理论伸长值计算： 预应力筋分布图（1） 伸长值计算如下表：
预应力钢绞线伸长量计算
预应力钢绞线实际伸长量计算方法 1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时： （1）当采用“行程法”测量伸长量： L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量； L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和； L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值； ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值； ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量： L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL 工作锚 控制应力*钢绞线截面积*钢绞线的根数=张拉力 根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。 注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系
数即可。 预应力钢绞线伸长量计算方法 预应力钢绞线张拉理论伸长量计算公式 ΔL＝（PpL）/（ApEp） 式中：Pp――预应力筋的平均张拉力（N） L――预应力筋的长度（mm） Ap――预应力筋的截面面积（mm2） Ep――预应力筋的弹性模量（N／mm2） Pp＝P（1－e-(kx+μθ)）／（kx＋μθ） 式中：Pp――预应力筋平均张拉力（N） P――预应力筋张拉端的张拉力（N） x――从张拉端至计算截面的孔道长度（m） θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数 μ――预应力筋与孔道壁的摩擦系数 1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。 ΔL=ΔL1+ΔL2 式中ΔL1从初应力到最大张拉力间的最大伸长值 ΔL2初应力以下的推算值 关于初应力的取值一般可取张拉控制应力的10—25%。初应力钢筋的实际伸长值应以实际伸长值与实测应力关系线为依据，
钢绞线理论伸长值怎样计算
钢绞线理论伸长值计算时遇到问题 钢绞线理论伸长值计算时是用设计的锚下控制应力还是用实际的张拉控制应力，也就是计算理论伸长值时考不考虑锚口损失应力。经验者请指教，谢谢。 Fle_Flo 2008-8-31 20:57:40 预应力锚索实测伸长量探讨李永宝 隧道网https://www.360docs.net/doc/cf1488781.html,(2006-11-1) 来源：岩土工程界 摘要：通过对预应力锚索张拉工艺的阐述和分析，总结引起预应力锚索实测伸长量偏差的主要因素。 关键词：预应力锚索伸长量 预廊力铺索加固技术已广泛应用于建筑结构物加固边坡治理、大型地下洞室及深基坑支护等工程。由于受施工没备、场地环境以及人员操作等因豢的影响，作为预应力锚索评价指标之一的张拉实测伸长量，往往与理论伸长量有较大偏差。 1 预应力锚索张拉工艺 (1)张拉设备装配方法：张拉设备装配如图1。 (2)张拉操作程序：张拉时，油泵开启，张拉缸进油，千斤顶活塞推动工具锚板，工具锚板同时带动工具夹片，工具夹片在工具锚板上锥型锚孔的作用下收缩并一苦紧钢绞线，此时工具锚板、工具夹片、钢绞线跟于斤顶活塞同时位移。在此过程中，工作夹片受摩擦力的作用跟钢绞线同时移动，但其受限位饭的限制位移很小。当需要倒顶或达到终应力时，油泵回油，钢绞线在自身弹性作用下带动工作夹片回缩，工作夹片与工作锚板上锥型锚孔相互作用将钢绞线锚定。完成一个循环预应力的施加。预应力锚索张拉要分级进行，逐级加载，每级荷载之问稳定时间小少于2min。一般按下列加载顺序进行操作：式中m—超张拉系数。 2 理论伸长量的计算方法 锚索理论弹性伸长量按下列公式汁算：伸长量△L=NL[1 - e - (kl+θμ)]/EA(KL+0) 式中：Ⅳ—施加荷载(kN)；￡—自由段长(m)：θ—自由段孔道曲线部分切线夹角之和(rad)；K—孔道偏差影响系数；肛—钢绞线对孔道的摩擦系数；E—钢绞线弹性模量(kPa)；A—钢绞线截面积/mm2。 3 工程实例实测伸长量偏差分析 某高速公路路堑防护工程，设汁锚索孔径ф130mm，预应力锚索采用7束ф15.24nlHl的钢绞线编制，锚长32.0～37.0m，锚固段9.0m，设计锚固力为1000kN，采用OVM锚具。张拉采用YCW250A型千斤顶。千斤顶主要技术参数见表1。 1.jpg 施工采用油压表控制应力读数，张拉前将油压表和千斤顶进行配套标定，并根据油压表一千斤顶配套标定曲线，将油压表读数换算成张拉应力，从而消除了千斤顶内摩阻的影响。张拉按6级进行，超张拉系数为1.1。现以Ms～10号锚索(长37.0m)为例探讨，张拉成果见表2。 在预应力施工时，实测伸长量一般是用钢直尺量得的千斤顶活塞行程。由表2和图2可以清楚地看出，千斤顶活塞行程与理论伸长量之间最终偏差为34mm，如果将千斤顶活塞行程直接作为实测伸长量，显然不符合相关规范规定，应进行修正。根据张拉成果记录表绘制锚索张拉Q—S曲线图(图2)。 2.jpg
二次张拉操作规则(试行)
二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收操作规则 ********项目部 2011年3月
目录 1、术语和符号 (2) 1.1 术语 (2) 1.2 符号 (3) 1.3 术语简称 (5) 2、材料及锚具系统 (6) 2.1 混凝土及钢筋 (6) 2.2 锚具系统 (6) 2.3 管道 (7) 3、施工 (8) 3.1 一般规定 (9) 3.2 预应力钢筋材料、锚具、管道进场验收 (9) 3.3 预应力钢筋的制作、安装 (9) 3.4 混凝土的浇筑 (10) 3.5 施加预应力 (11) 3.6 孔道压浆 (15) 3.7 封锚 (15) 4、验收 (16) 4.1 一般规定 (16) 4.2 工序施工验收 (16) 4.3 分项工程施工验收 (17) 附录A 二次张拉低回缩钢绞线竖向预应力锚固系统的锚具构造尺寸 (19) 附录B 张拉端锚具槽口及穴模参考尺寸 (20) 附录C 张拉端锚具槽口护罩和固定塞的构造尺寸 (21) 附录D 二次张拉专用千斤顶、张拉连接装置构造及参考尺寸 (22) 附录E 竖向预应力工程施工验收记录表 (23) 附录F 竖向预应力筋张拉记录表 (25) 附录G 钢绞线与固定端P锚安装记录表 (27)
1 术语、符号 1.1术语 1.1.1二次张拉低回缩钢绞线竖向预应力锚固系统 是一种由固定端“P型锚具系统”、钢绞线力筋、管道系统和张拉端“低回缩二次张拉锚具”等几个部分组合，沿垂直方向布置于预应力混凝土箱梁桥腹板内，并经二次张拉施工实现其力筋低回缩锚固的预应力锚固体系。 1.1.2二次张拉 对同一根钢绞线预应力束完成第一次张拉→放张→夹片锚固后，第二次将锚杯整体张拉→旋紧支承螺母→放张锚固力筋，以弥补第一次放张锚固回缩损失的预应力施工工艺。 1.1.3竖向预应力锚固系统 是一种由固定端锚具、预应力钢筋、张拉端锚具等部件组合，沿垂直方向布置于预应力混凝土内，经张拉施工实现其力筋锚固的预应力锚固体系。 1.1.4预应力筋 在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋。 1.1.5锚具 在后张法预应力混凝土结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。 1.1.6低回缩二次张拉锚具 是一种第一次张拉钢绞线放张锚固后，再实施第二次张拉使锚杯离开垫板，然后旋扭支承螺母来补偿锚杯下端面与垫板之间间隙，达到弥补第一次张拉放张回缩损失的新型锚具。 1.1.7锚杯 它是低回缩二次张拉锚具的关键零件。锚杯圆柱（或圆台）的内侧设置夹片座套，外周设置螺纹，并与支承螺母内螺纹旋接。 1.1.8 支承螺母 它是低回缩二次张拉锚具的另一个关键零件。其外周设有若干槽口便于转动螺母，其内螺纹与锚杯外螺纹旋接。 1.1.9 预应力筋－锚具组装件 单根或成束状态的预应力筋与安装在其端部的锚具组合装配而成的受力单元。

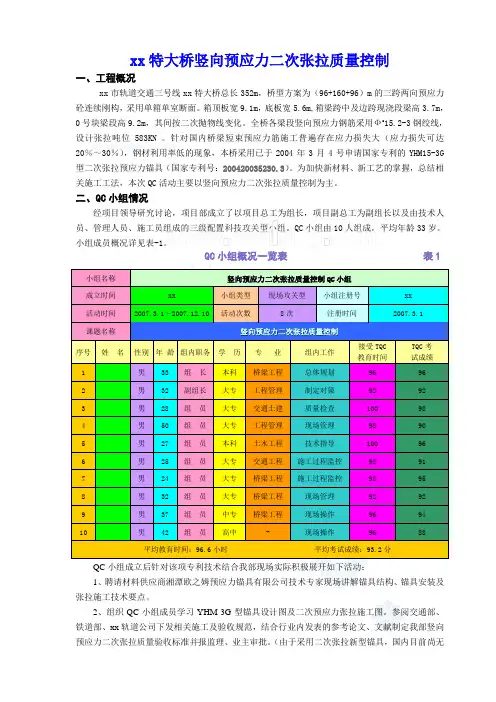

二次张拉_secret
