第五章 高炉送风系统设计.
第五章高炉送风系统设计解析
特性如下：
①在某一转速下，管网阻力增加（或减小） 出口风压上升（或下降），风量将下降（或 上升）; ②风量和风压随转数而变化，转速可做为调 节手段； ③风机转速愈高，风压——风量曲线曲率愈 大。
④概念：
临界压力：风压过高时，风量迅速减少，如 果再提高压力，则产生倒风现象，此时的风 机压力称为临界压力。 风机的飞动曲线：将不同转数的临界压力点 连接起来形成的曲线。 风机不能在飞动曲线的左侧工作，一般 在飞动曲线右侧风量增加 20％以上处工作。
三. 燃烧室：
燃烧室是燃烧煤气的空间，位于炉 内一侧紧靠大墙。 1. 断面形状有三种：
二. 轴流式鼓风机
1. 结构 示意图
轴流式鼓风机
1－机壳；2－转子；3－工作叶片；4－导流叶片； 5－吸气口；6－排气口
2. 工作原理： 依靠在转子上装有扭转一定角度 的工作叶片随转子一起高速旋转，由 于工作叶片对气体作功，使获得能量 的气体沿轴向流动，达到一定的风量 和风压。 3. 特性曲线：
2. 高炉鼓风压力 的确定：
P Pt PLS PFS
式中：
P ——鼓风机出口风压，Pa；
Pt——高炉炉顶压力，Pa；
△PLS——高炉料柱阻力损失，Pa；
△PFS——高炉送风系统阻力损失，Pa。
3. 风机风量、风压 的确定：
风量修正系数K：
( PS PH )T1 K P1T2
620 33500 上 7300 下 6780 4.94
1026 37000 8000 0 下 8000 4.95
1513 44450 9000 4.93
1800 44470 上 9330 下 9000 4.94
2050 54000 上 9960 下 9500 5.68
高炉休风、送风及煤气处理安全技术规程（3篇）
高炉休风、送风及煤气处理安全技术规程第一章总则第一条为了保障高炉休风、送风及煤气处理安全，提高高炉运行的稳定性和效率，制定本规程。
第二条本规程适用于高炉休风、送风及煤气处理的安全技术管理和操作。
第三条高炉休风、送风及煤气处理的安全技术管理和操作应符合国家相关法律法规，以及有关安全规范和标准的要求。
第四条高炉休风、送风及煤气处理安全技术管理和操作应坚持“安全第一、预防为主、综合治理、风险控制”的原则。
第二章休风安全技术要求第五条休风是指将高炉停止炼铁过程中的风口关闭，停止炉内燃烧、喷吹和其他高温气体的供应和排放。
第六条休风的安全技术管理应按照以下要求进行：（一）休风前，应严格检查和维护高炉设备，确保设备运行正常；（二）休风前，应关闭高炉煤气发生炉，并将煤气引导到煤气净化装置进行处理；（三）休风期间，应保持高炉煤气净化装置的正常运行和有效清洁，防止积灰和结焦；（四）休风期间，应加强对高炉系统的监控和巡查，及时发现和处理异常情况；第七条休风操作人员应熟悉休风操作规程和安全技术要求，严格按照规程进行操作，确保操作安全。
第三章送风安全技术要求第八条送风是指将高炉重新开启供气，恢复正常的炼铁过程。
第九条送风的安全技术管理应按照以下要求进行：（一）送风前，应检查高炉各设备和系统是否完好，确保设备运行正常；（二）送风前，应清理高炉内的积煤、积灰和结焦物，防止对送风过程造成阻塞和堵塞；（三）送风前，应进行气体检测，确保送入高炉的气体符合安全要求，防止有毒有害气体对操作人员造成伤害；（四）送风过程中，应加强对高炉系统的监控和巡查，及时发现故障和异常情况，采取相应的措施进行处理；第十条送风操作人员应熟悉送风操作规程和安全技术要求，严格按照规程进行操作，确保操作安全。
第四章煤气处理安全技术要求第十一条煤气处理是指对高炉煤气进行净化、除尘、脱硫等处理，减少煤气中的有害成分。
第十二条煤气处理的安全技术管理应按照以下要求进行：（一）煤气处理设备和系统应符合相关标准和规范的要求，运行正常，无泄露和故障；（二）煤气处理过程中，应加强对煤气质量的监测和控制，确保煤气达到安全标准；（三）煤气处理过程中，应加强对煤气中有害成分的排放和处理，避免对环境造成污染；（四）煤气处理设备和系统的维护保养应定期进行，确保设备运行稳定和安全；第十三条煤气处理操作人员应熟悉煤气处理操作规程和安全技术要求，严格按照规程进行操作，确保操作安全。
6 高炉送风系统

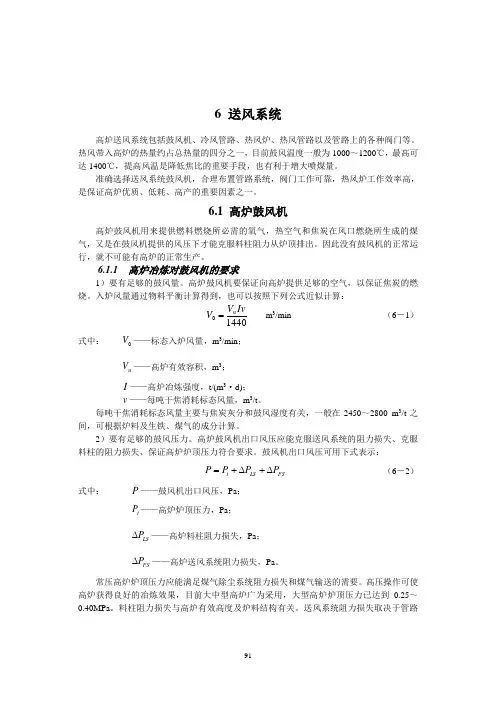

6 送风系统高炉送风系统包括鼓风机、冷风管路、热风炉、热风管路以及管路上的各种阀门等。
热风带入高炉的热量约占总热量的四分之一，目前鼓风温度一般为1000～1200℃，最高可达1400℃，提高风温是降低焦比的重要手段，也有利于增大喷煤量。
准确选择送风系统鼓风机，合理布置管路系统，阀门工作可靠，热风炉工作效率高，是保证高炉优质、低耗、高产的重要因素之一。
6.1 高炉鼓风机高炉鼓风机用来提供燃料燃烧所必需的氧气，热空气和焦炭在风口燃烧所生成的煤气，又是在鼓风机提供的风压下才能克服料柱阻力从炉顶排出。
因此没有鼓风机的正常运行，就不可能有高炉的正常生产。
6.1.1 高炉冶炼对鼓风机的要求1）要有足够的鼓风量。
高炉鼓风机要保证向高炉提供足够的空气，以保证焦炭的燃烧。
入炉风量通过物料平衡计算得到，也可以按照下列公式近似计算：14400IvV V u =m 3/min （6－1） 式中： 0V ——标态入炉风量，m 3/min ；u V ——高炉有效容积，m 3；I ——高炉冶炼强度，t/(m 3·d)； v ——每吨干焦消耗标态风量，m 3/t 。
每吨干焦消耗标态风量主要与焦炭灰分和鼓风湿度有关，一般在2450～2800 m 3/t 之间，可根据炉料及生铁、煤气的成分计算。
2）要有足够的鼓风压力。
高炉鼓风机出口风压应能克服送风系统的阻力损失、克服料柱的阻力损失、保证高炉炉顶压力符合要求。
鼓风机出口风压可用下式表示：FS LS t P P P P ∆+∆+= （6－2）式中： P ——鼓风机出口风压，Pa ；t P ——高炉炉顶压力，Pa ； LS P ∆——高炉料柱阻力损失，Pa ； FS P ∆——高炉送风系统阻力损失，Pa 。
常压高炉炉顶压力应能满足煤气除尘系统阻力损失和煤气输送的需要。
高压操作可使高炉获得良好的冶炼效果，目前大中型高炉广为采用，大型高炉炉顶压力已达到0.25～0.40MPa 。
第5章 送风系统讲解
③送风均匀而稳定，即风压变动时，风量不得自 动地产生大幅度变化。
④能保证长时间连续、安全、高效率运行。
5.1.2 高炉鼓风机工作原理及特性
常用的两种高炉鼓风机有： 离心式和轴流式
一. 离心式鼓风机
1. 工作原理：
鼓风机的叶轮旋转使空气受离心力的作用而升高压 力，其升压过程是从叶轮的方向吸人空气，在叶轮 内受离心力作用而升压，并以180~200m/s的速度 向半径方向排出，排出的空气在扩散器内把速度的 能量转变为压力，然后把流动方向转换到轴向进下 一级的叶轮，进一步升高压力。为了获得足够的离 心力来压缩空气，必须使叶轮高速旋转。鼓风机每 一级的压缩比限于1.2，因此在需要高的压力时， 必须用增加级数来达到，但由于轴的关系最多只能 到13级。这种鼓风机的效率最高为78%，风压风 量特性曲线的斜度平缓，在炉内压力变化大的场合 下，存在不能按定风量送风的缺点。离心式鼓风机 构造简单、使用方便、可靠性高。
5.1.3 高炉鼓风机的选择
1. 高炉鼓风量 的确定：
(1)高炉入炉风量
qv
Vu Iq j 1440
式中： V0 ——标态入炉风量，m3/min；
Vu ——高炉有效容积，m3； I ——高炉冶炼强度，t/(m3·d)，取最高值；
qj——每吨干焦消耗标态风量，m3/t。 灰分为10%~16%一般在2750～2604 m3/t之间 。
高炉鼓风机是高炉的心脏，是高炉冶炼 最重要的动力设备。它不仅直接为高炉冶 炼提供所需要的氧气，而且还为炉内煤气 流的运动克服料柱阻力提供必需的动力。
高炉休、送风操作-PPT课件
高煤比休送风难点
当喷煤比提高到200kg/t以后，焦比大幅度降低，而 且在休风和送风过程中低风量条件下，前后有两个小时 不能喷煤，加上休风过程中高炉热量的损失，往往造成 送风后炉热不足。高炉喷煤又具有热滞后现象，喷煤的 热效应需要经过一段时间才能显示出来，炉容越大，冶 炼时间越长，热滞后越显著，高煤比高炉送风恢复过程 炉温往往是先高到低再到高，炉温波动很大，而且恢复 时间长，一般在8～10小时。
2.2 减风操作
根据铁口喷溅情况、减风早晚、SL、 （1）减风节奏： TT、风口状态来控制减风节奏，正常情 （2）上料节奏： 况下，铁口最好在5:50～6:00之间出喷， （3）残余Batch数控制 前期减风可以快一点，600～ （4）料线、顶温控制 800m3/5min，6:25前改常压，低压 （5）堵口时机 后减压节奏慢一点。
根据休风减矿分段平衡FR
送风后确认内容
1 、送风之后首先要确认处理过的设备状况是否完好，有无漏煤气和 跑风现象； （ 1）风口区域，包括风口、直吹管、波纹管、变经管、大盖、视孔 盖、煤枪插孔等处有无漏风、发红； （ 2）炉身区域，包括静压力孔、灌浆孔、微冷、冷却璧等处有无漏 煤气，跑焦炭； （3）煤气系统有无漏煤气，热风炉系统有无漏风； 2、休风过程中进行开闭动作过的影响高炉高压操作的阀门确认： （1）确认炉顶点火人孔有无漏煤气； （2）确认倒流阀是否关严； （3）改高压后由运转和三班机械共同确认炉顶放散阀是否漏煤气。
高炉休、送风操作探讨
梁利生
2019年10月
高炉休、送风
高炉休风再到送风时，经历正常冶炼－休风－送风恢
复－正常冶炼的过程，高炉从正常的操业状态（正常的炉 料分布、疏松的料柱、合理的气流分布、合适的炉温等） 进入到高炉停止冶炼、炉料压实、气流消失、炉温因散热 损失和加焦炭补热引起波动的休风状态，再经历送风恢复 （平衡热量、使料柱疏送、重建合理的气流分布、恢复正 常的操作参数等）使炉况恢复到正常的操作状态。
2900m3炼铁高炉送风系统设计
精品好资料——————学习推荐*****本科毕业设计（论文）2900m3炼铁高炉送风系统设计学生姓名：学生学号：院（系）：年级专业：指导教师：二〇**年五月摘要随着矿产、煤炭资源的开发与利用，矿煤资源变得越来越明显，降低高炉燃料比任务更重。
而在实施降低焦炭消耗各项措施中，有效地设计送风系统是十分有效的。
本次设计内容为2900m3高炉送风系统设计，通过配料计算和物料平衡计算，算出每吨生铁鼓风量，并确定配矿的合理性。
再利用其他条件，算出单位时间所需风量和风压，对比各类鼓风炉性能参数后，选择了全静叶可调轴流式鼓风炉。
在设计热风炉主要尺寸时，主要需要确定高炉有效容积、冶炼强度和要求风温。
并且根据热风炉的尺寸，材料性能等要求，计算设计出热风炉的外形以及各部位尺寸大小，最后利用CAD制图软件画出了设计出的内燃式热风炉。
所有数据校核后，达到理论值要求范围，符合实际情况，所以本次送风系统的设计可行的。
关键词：高炉炼铁，送风系统，鼓风炉，热风炉ABSTRACTWith the development and utilization of mineral resources, coal resources, coal resources become more and more obvious, reduce the rate of blast furnace task. In the implementation of various measures of reducing coke consumption, effectively design of air supply system is very effective.This design content for the design of air supply system of 2900m3 blast furnace, through calculating and material balance calculation, calculated per ton of pig iron blast volume, and to determine the reasonable ore blending. And with other conditions, calculate the unit time required air volume and pressure, performance comparison of various parameters of the furnace blast, the whole stationary blade adjustable axial flow type blast furnace. The main dimensions of the stove design, mainly to determine the effective volume, blast furnace smelting intensity and air temperature. And according to the hot blast stove size, material performance requirements, design and calculation of hot air furnace shape and size of each part of sizes, finally use CAD software to draw the internal combustion type hot air stove designs.All the data check, meets the requirement of value in theory, in line with the actual situation, so the design of the air system is feasible.Key words: Blast furnace ironmaking,air supply system,blast furnace,blast furnace目录摘要ABSTRACT1 绪论01.1研究背景01.2本课题内容与开展的意义02 工艺计算12.1概述12.2工艺条件12.2.1原料、焦炭、喷煤和生铁成分及元素分配表12.2.2其他条件22.3配料计算22.3.1根据铁平衡计算矿石需要量22.3.2根据碱度平衡计算石灰用量32.3.3确定矿石配比32.3.4终渣成分及数量计算32.3.5生铁成分校核计算42.4物料平衡计算52.4.1根据碳平衡算入炉风量52.4.2计算风量52.4.3计算煤气成分及数量52.4.4物料平衡表72.5结论73鼓风机设计83.1概述83.2高炉鼓风机技术要求83.3高炉鼓风机选择83.4本章结论124 热风炉设计134.1热风炉概述134.2热风炉主要组成134.2.1燃烧室134.2.2蓄热室144.2.3炉墙154.2.4拱顶154.2.5燃烧器164.3热风炉设计计算174.4本章结论及设计热风炉的CAD图19 结论212参考文献223致谢231 绪论1.1研究背景高炉炼铁技术日益成熟，设备大型化、生产规模化是其它炼铁技术无法比拟的。
高炉风口的设计与调整
高炉风口的设计与调整1. 概述高炉风口是高炉冶炼过程中的关键组成部分，其主要功能是为高炉内注入新鲜空气，提供燃烧所需氧气，并促进炉料的下降和煤气上升本将详细介绍高炉风口的设计与调整方法2. 高炉风口的设计2.1 风口结构设计高炉风口主要由风口本体、风口套、风口芯和喷管等部件组成•风口本体：是风口的主体部分，通常采用铸铁或钢板焊接而成，具有良好的耐高温性能和足够的强度•风口套：安装在风口本体外部，通常采用耐火材料制成，以减少热损失和防止炉料进入•风口芯：位于风口套内部，用于引导气流和调节风量，通常采用耐高温、耐磨损的材料制成•喷管：连接风口芯和风口本体，用于引导气流和喷射炉料，通常采用耐高温、耐磨损的材料制成2.2 风口尺寸设计风口尺寸设计需要考虑高炉的直径、炉料的物理性质和冶炼要求等因素通常，风口直径和高炉直径的比例在 1:10-1:12 之间风口长度和风口套内径的比例通常在 1:1.5-1:2 之间2.3 风口材料选择风口材料需要具备耐高温、耐磨损、抗冲击等性能常用的风口材料包括铸铁、钢、铜和镍基合金等3. 高炉风口调整3.1 风口风量的调整风口风量的调整是高炉操作中常见的工作，可以通过调整风口芯的位置来控制风量风口芯的位置调整通常使用专门的机械装置完成3.2 风口角度的调整风口角度的调整可以影响高炉内的煤气流动和炉料下降通常，风口角度的调整使用专门的机械装置完成3.3 风口形状的调整风口形状的调整可以改善高炉内的煤气流动和炉料下降通常，风口形状的调整使用专门的机械装置完成4. 结论高炉风口的设计与调整是高炉冶炼过程中的关键环节正确的设计和调整可以提高高炉的冶炼效率和煤气利用率，降低能耗和提高产量高炉风口的设计需要考虑风口结构、尺寸和材料等因素高炉风口的调整主要包括风量的调整、角度的调整和形状的调整高炉风口的设计与维护1. 背景高炉作为现代钢铁工业的基础设备，其风口部分的作用至关重要风口不仅是高炉供氧的关键部位，同时也是影响煤气流分布和炉料下降速度的重要因素因此，高炉风口的设计与维护对于保障高炉高效、稳定运行具有重要意义2. 高炉风口的设计原则高炉风口设计应遵循以下原则：•合理的风口面积：风口面积需要与高炉的冶炼能力和煤气流量相匹配，以确保足够的氧气供应和适宜的煤气流速•材料选择：风口材料需要具备耐高温、耐腐蚀、耐磨损的特性，以适应高炉内部恶劣的环境•结构优化：风口的结构设计应简洁、合理，便于制造、安装和维护•热交换效率：风口应具有良好的热交换性能，以减少热量损失，提高能量利用效率3. 高炉风口的主要参数高炉风口的主要设计参数包括：•风口直径：风口直径根据高炉的大小和设计风量确定，通常与高炉炉膛直径成一定比例关系•风口长度：风口长度应确保煤气流有足够的长度进行热交换，同时也要考虑安装和维护的便利性•风口倾斜角度：风口倾斜角度影响煤气流的分布和炉料的下降速度，通常通过模拟和实验确定最佳角度•风口材料的热膨胀系数：材料的热膨胀系数应与高炉炉体材料相匹配，以减少由于温度变化引起的热应力4. 高炉风口的设计要点高炉风口的设计要点包括：•风口本体的结构设计：风口本体应采用模块化设计，便于更换和维护•风口套的结构与材料：风口套需要具有良好的密封性能，以防止炉料进入和煤气泄漏•风口芯的设计：风口芯是调节风量的关键部件，其设计应确保风量调节的准确性和稳定性•喷管的设计：喷管应具有良好的气流分布性能，以提高煤气流的动能和热交换效率5. 高炉风口的维护与管理高炉风口的维护与管理对于保证高炉长期稳定运行至关重要主要包括：•日常检查：定期检查风口是否有损坏、变形或磨损，及时发现并处理问题•清洁维护：定期清理风口积灰和堵塞物，保持风口的通畅•调整与校准：根据高炉的运行状态，调整风口的风量和角度，以优化煤气流分布和提高冶炼效率•材料更换：当风口材料磨损到一定程度时，应及时更换，以避免安全隐患6. 结论高炉风口的设计与维护是高炉生产中不可或缺的一环通过合理的设计和精心的维护，可以确保高炉的风量供应稳定，煤气流分布合理，从而提高高炉的冶炼效率和生产稳定性高炉风口的设计应遵循合理的原则，考虑主要参数和设计要点，而维护与管理则需要注重日常检查、清洁维护、调整校准和材料更换等方面只有这样，才能保证高炉安全、高效、稳定地运行应用场合高炉风口的设计与维护主要应用于以下场合：1.高炉生产运行：在钢铁冶炼行业中，高炉是生产铁水的基础设备，风口作为高炉的关键组成部分，直接关系到高炉的生产效率和稳定性2.热风炉操作：热风炉是高炉冶炼过程中提供热源的重要设备，风口的设计与维护同样适用于热风炉的操作3.冶炼实验与研究：在钢铁冶炼的科研和实验中，风口的设计参数和维护方法对于实验结果有着直接的影响4.冶金工程设计与施工：在冶金工程的设计和施工过程中，风口的设计和选型是必不可少的环节5.高炉维修与改造：在高炉的维修和改造过程中，对风口进行检查、调整和更换是确保高炉正常运行的关键步骤注意事项在高炉风口的设计与维护过程中，需要注意以下事项：1.风口设计的专业性：风口的设计需要由专业工程师进行，确保设计参数和结构符合实际生产需求2.材料选择的合理性：根据高炉的冶炼条件和环境，选择合适的风口材料，保证风口的使用寿命和性能3.结构与尺寸的精确性：风口的结构和尺寸应精确制造和安装，以确保其正常工作和避免因偏差导致的故障4.维护的及时性：定期对风口进行检查和维护，及时发现和处理问题，避免因忽视维护导致的风口故障5.操作的安全性：在风口的设计、维护和操作过程中，要严格遵守安全规程，确保人员安全和设备完好6.调整的合理性：根据高炉的运行状态和冶炼要求，合理调整风口的风量和角度，以优化煤气流分布和提高冶炼效率7.环境的适应性：风口的设计和维护应考虑高炉所在环境的特殊性，如温度、湿度、灰尘等因素，确保风口能够适应恶劣环境8.节能与环保：在风口的设计和维护中，要充分考虑节能减排和环保要求，采用高效、低能耗的风口结构和材料9.记录与反馈：在风口的设计、维护和操作过程中，要详细记录相关数据和问题，及时进行反馈和分析，不断优化风口的设计和维护方法10.培训与交流：对高炉操作人员和相关工程师进行风口设计与维护的培训，加强行业内的交流与合作，提高整个行业的高炉操作水平通过以上注意事项的遵循，可以确保高炉风口的设计与维护工作顺利进行，提高高炉的生产效率和稳定性，同时保障人员和设备的安全。
毕业论文-- 年产150万吨生铁的炼铁厂设计
毕业论文-- 年产150万吨生铁的炼铁厂设计湖南化工职业技术学院毕业设计（论文）题目年产150万吨生铁的炼铁厂设计院（系）湖南化工职业技术学院应用化学系专业班级冶金技术1011班学生姓名陈轩学号************指导教师施丽丽职称讲师评阅教师___ _ 职称___ 2012年 12 月 1日目录中文摘要 ...................................................................................................................... I I ABSTRACT .. (III)1 绪论 (1)1.1我国高炉炼铁技术的进步 (1)1.2我国高炉炼铁技术的发展趋势 (2)2 高炉配料计算 (3)2.1配料计算的目的 (3)2.2配料计算时需要确定的已知条件 (3)2.3计算过程 (7)3 高炉物料平衡计算 (9)3.1高炉物料平衡计算的意义 (9)3.2高炉物料平衡计算的内容 (9)4 高炉热平衡计算 (14)4.1热平衡计算的目的 (14)4.2热平衡计算方法 (14)4.3热平衡计算过程 (15)5 高炉炉型设计 (21)5.1总述 (21)5.2高炉炉型计算 (21)5.3绘制高炉设计炉型图 (23)6高炉八大系统 (24)6.1高炉煤气回收除尘系统 (24)6.2高炉本体 (24)6.3高炉渣铁处理系统 (25)6.4高炉送料系统 (26)6.5高炉喷吹系统 (26)6.6炉顶装料系统 (27)6.7高炉送风系统 (28)6.8高炉动力系统 (29)结语 (30)参考文献 (31)致谢 (32)中文摘要高炉炼铁是获得生铁的主要手段，也是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。
高炉流程是一种古老的冶金工艺,近几十年来取得了巨大进步并在持续改进。
高炉炼铁需要大量的煤和焦炭作铁矿石的还原剂,导致CO2的排放。
高炉送风系统设计
6.3高炉送风系统高炉送风系统是为高炉冶炼供给足够数量和高质量风的鼓风设施，送风系统的设备主要包括高炉鼓风机，热风炉，加湿或脱湿装置，送风管道和阀门等。
6.3.1高炉鼓风机高炉鼓风机是高炉冶炼的重要动力设备。
它不仅直接为高炉冶炼供给所需的氧气，还为炉内煤气流的运动抑制料柱阻力供给必需的动力，使高炉生产中各种气体循环流淌。
高炉鼓风机是高炉的“心脏”。
6.3.1.1高炉鼓风机技术要求（1）有足够的送风系统力气，即不仅能供给高炉冶炼所需要的风量，而且鼓风机的出口压力要能够足以抑制送风系统的阻力损失，高炉料柱阻力损失以保证有足够高的炉顶煤气压力。
（2）风机的风量及风压要有较大宽的调整范围，即风机的风量和风压均应适应与炉况的顺行。
冶炼强度的提高与降低，喷吹燃料与富氧操作以及其他的多种因数变化的影响。
（3）送风均匀而稳定，即风压变动时，风量不得自动的产生大幅度变化。
（4）能够保证长时间连续，安全及高效率运行。
6.3.1.2高炉鼓风机选择（1）鼓风机出口风量的计算鼓风机出口风量包括入炉风量、送风系统漏风量和热风炉换炉时的充风量之和。
计算时用标准状态下的风量表示。
1）高炉入炉风量的计算V Iqq =u jv 140式中: q ——高炉入炉风量，m 3/ min ；vV——高炉有效容积，m 3；uI ——冶炼强度，t/m 3 ⋅ d ，一般取综合冶炼强度，本设计为 1.1；——每吨干焦的耗风量，m 3/ t 。
qj每吨干焦的耗风量与焦炭的灰分含量和风的湿度有关，焦炭灰分为 12%时，每吨干焦的耗风量一般为 2550 m 3/ t 。
V Iq3200 ⨯1.1⨯ 2550q =u j =v 1440 1440= 6233.33m3 / min 2）送风系统漏风量损失计算q =η⋅qo v式中qo——送风系统漏风量损失，m 3/ min ；η——漏风系数，正常状况，大型高炉为10%左右，中小型高炉为15%左右。
q =η⋅q = 10% ⨯ 6233.33 = 623.33m3 / mino v3）热风炉换炉时的充风量计算热风炉换炉充风量，热风炉换炉时，假设风机仍依据原来的风量送风，高炉风口的风压势必会降低，从而导致炉内的煤气流淌性，影响炉况稳定，这种状况虽然对于中小型高炉影响并不重要，但是对于大型高炉来说，影响不行无视，大型高炉热风炉操作时，为了维护高炉风口风压不变，风纪从定风量调整，即增加风纪的供风量，充入送风的热风及充风时间长短等有关，按标准计算充风量比较简洁，生产中是依据阅历公式估算，或按阅历取值确定。
锅炉课程设计送风系统设计
锅炉课程设计送风系统设计一、课程目标知识目标：1. 让学生理解锅炉送风系统的工作原理，掌握送风系统的基本构成及各部分功能；2. 使学生掌握送风系统设计的基本原则和流程，具备分析锅炉送风系统性能的能力；3. 帮助学生了解锅炉送风系统设计中的节能措施和环保要求。
技能目标：1. 培养学生运用所学知识进行锅炉送风系统设计的能力，能独立完成简单送风系统的设计；2. 提高学生运用计算机辅助设计软件进行锅炉送风系统模拟和优化的技能；3. 培养学生团队协作能力，能在小组合作中共同完成送风系统设计任务。
情感态度价值观目标：1. 培养学生热爱专业，对锅炉送风系统设计具有较强的兴趣和责任感；2. 引导学生树立节能环保意识，关注锅炉送风系统设计中的能源消耗和环境影响；3. 培养学生严谨的科学态度和良好的工程伦理观念，遵循职业道德规范。
课程性质：本课程为专业技术实践课程，以锅炉送风系统设计为主线，结合实际工程案例，培养学生的专业素养和实际操作能力。
学生特点：学生具备一定的锅炉基础知识，具有较强的学习兴趣和动手能力，但缺乏实际工程经验。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，强化实践操作环节，培养学生的创新意识和实际工程能力。
通过本课程的学习，使学生能够达到上述课程目标，为未来从事锅炉相关领域工作打下坚实基础。
二、教学内容根据课程目标，本章节教学内容主要包括以下几部分：1. 锅炉送风系统原理及构成：讲解锅炉送风系统的工作原理，分析系统中的主要部件及其功能，使学生掌握送风系统的基本框架。
教材章节：第二章 锅炉通风系统及设备内容列举：2.1 锅炉通风系统概述；2.2 送风系统的工作原理；2.3 送风机、风道等主要设备的作用及选型。
2. 送风系统设计原则及流程：介绍送风系统设计的基本原则和流程，使学生了解设计过程中的关键环节。
教材章节：第三章 锅炉送风系统设计内容列举：3.1 设计原则；3.2 设计流程；3.3 设计计算示例。
高炉的休风、送风及煤气处（二篇）
高炉的休风、送风及煤气处1 短期休风、送风程序短期休风与送风由值班长主持，高炉工长执行。
1) 休风前的准备工作(1) 由高炉值班工长提出，值班长批准，并取得作业区调度室、燃气调度室同意。
(2) 休风前联系作业区调度室、动力作业区调度室，通知鼓风机、热风炉、卷扬主控室、煤粉喷吹。
(3) 出净渣铁(4) 检查风口、冷却壁等冷却设备，如果发现损坏要适当的闭水，并准备更换。
2) 休风程序(1) 向炉顶各部通蒸汽。
(2) 炉顶停止打水。
(3) 停止富氧。
(4) 停止喷吹。
(5) 高压转常压、减风到50%。
(6) 除尘器停止打灰。
(7) 关风温调节阀，停止上料。
(8) 全开炉顶放散阀。
(9) 热风炉停止燃烧。
(10) 关煤气切断阀（事先要通知燃气管理室）。
(11) 继续减风、直到最低水平。
(12) 打开风口视孔盖。
(13) 高炉发出“休风指令”。
(14) 关送风热风炉的热风阀、冷风阀，开废气阀放净废气。
(15) 开倒流阀进行倒流休风。
(16) 热风炉发出：“休风操作完毕信号”。
3) 短期休风的送风(1) 休风检修项目和任务完成，插好煤枪。
(2) 关上风口视孔盖。
(3) 高炉发出送风指令。
(4) 关倒流阀停止倒流。
(5) 开送风热风炉的冷风阀、热风阀，同时关上废气阀。
(6) 热风炉发出“送风操作完毕”信号。
(7) 逐渐关放风阀回风。
(8) 开冷风大闸及风温调节阀。
(9) 通知燃气作业区送煤气。
(10) 开煤气切断阀(11) 关炉顶放散阀。
(12) 关炉顶蒸汽(13) 高炉视炉况转入正常操作。
(14)联系燃气调度热风炉点炉。
4) 短期休风、送风的注意事项1) 为了防止煤气爆炸，必须往炉顶各部通入蒸汽或氮气，在休风期间要保持其炉顶压力为正压。
2) 如果休风前高炉悬料，必须将料面坐下来后方可休风。
3) 在休风或者炉内低压状态下，禁止除尘器打灰。
4) 如果采用富氧冶炼，必须待转入正常生产后方可联系送氧。
5) 如不采用倒流休风时，休风操作可省去程序中2）-12、15两项程序。
高炉鼓风机自动拨风系统设计
高炉鼓风机自动拨风系统设计【摘要】本文阐述了高炉鼓风机快速拨风系统的工作原理及目前的工作方式，并提出了自动拨风的设计理念，对高炉的安全生产起到了关键性作用【关键词】高炉鼓风；自动拨风；设计引言鼓风机提供高炉冶炼所需的氧气，并使高炉保持一定的炉顶压，在高炉冶炼中至关重要。
在鼓风机运行中，紧急故障停机特别是误动作停机一旦发生往往会造成高炉灌渣的事故。
为了确保高炉不发生类似事故，根据其他钢铁企业的先进经验，结合本厂的实际情况，对原有的手动拨风方式进行改进，开发了高炉鼓风机自动拨风系统。
1 快速拨风系统概述与自动拨风系统设计1.1 系统工作原理鼓风机至2座高炉之间由2根送风母管连接，快速拨风系统连接2根送风母管，如图1所示，拨风阀位于隔离阀1、隔离阀2之间，拨风阀、隔离阀1、隔离阀2均为电动阀。
鼓风机正常运转时，隔离阀1保持一定开度，隔离阀2保持全开状态，如果2台鼓风机1对1为2座高炉送风，其中某1台鼓风机出现故障停机，可以迅速打开快速拨风阀使正在运行的鼓风机向故障机组对应的送风母管拨风。
图 11.2 快速拨风系统手动拨风方式风机投运后，快速拨风系统一直采用手动拨风方式，即主控室操作面板手动操作、上位机手动操作两种模式。
操作面板手动操作快速拨风阀：主控室操作面板中设有快速拨风阀的开、关、停按钮，开到位、关到位信号指示灯，就地/远程转换开关。
面板上同时有隔离阀1隔离阀2开、关、停按钮，开到位、关到位信号指示灯以及阀位信号位置反馈。
将拨风阀就地/远程转换开关打到远程，若机组需要拨风时直接通过按钮操作。
上位机手动操作快速拨风阀：将拨风阀就地/远程转换开关打到自动，如图2所示上位操作画面上设置了开、关、停操作按钮。
采用操作面板手动操作、上位机手动操作快速拨风阀两种模式，一旦操作人员发现高炉鼓风机紧急故障停机之后，立即手动打开快速拨风阀，拨风风量或风压较难控制，拨风时间即从鼓风机故障到拨风系统投入，因时间、地点、人员以及系统等条件不同而不一样，致使实际拨风效果不尽相同，这样也有可能造成高炉灌渣。
高炉的休风、送风及煤气处理范文
高炉的休风、送风及煤气处理范文高炉是冶金工业中的重要设备，用于将铁矿石等原料加热并还原制取铁水，因此休风、送风和煤气处理是高炉运行过程中必不可少的环节。
本文将详细介绍休风、送风和煤气处理的原理、设备和操作要点。
一、休风休风是指高炉停止炉内燃烧，关闭煤气阀门、风阀门等设备的操作。
休风的目的是为了进行高炉的保养、检修和更换设备等工作，同时也是为了确保高炉的安全运行。
休风期间，需要对高炉进行冷却，以防止炉壳和炉内设备的损坏。
休风操作一般分为以下几个步骤：1. 停止燃烧：关闭燃烧设备，包括喷煤装置、点火装置等，停止往高炉内供给燃料。
2. 关闭煤气阀门：关闭高炉进出口的煤气阀门，停止煤气的供应。
3. 关闭风阀门：关闭高炉的风阀门，停止风的供应。
4. 冷却高炉：采取冷却措施，如往高炉内注入水冷却。
5. 检修和更换设备：根据需要对高炉内的设备进行检修和更换。
6. 清理高炉内的残留物：清除高炉内的残留物，如渣铁等。
休风操作需要严格按照操作规程进行，确保操作正确、安全。
二、送风送风是指在高炉休风后重新启动高炉，为高炉提供气体和燃料的操作。
送风操作的目的是为了使高炉恢复正常的冶炼工作，提供足够的氧气和燃料供给，使高炉能够正常燃烧和还原。
送风操作一般分为以下几个步骤：1. 打开煤气阀门：打开高炉进出口的煤气阀门，开始供给煤气。
2. 打开风阀门：打开高炉的风阀门，开始供给风。
3. 点火：在高炉内点火，启动高炉的燃烧。
4. 逐步增加供给：逐步增加煤气和风的供给，使高炉温度和压力逐渐提高。
5. 监控燃烧情况：通过监控仪表和仪表控制系统，实时监测高炉的燃烧情况，调整供给参数，确保燃烧稳定。
送风操作需要掌握煤气和风的供给量，根据高炉反应的需要来调整供给参数，使炉内的温度、压力和气体组成达到理想状态。
三、煤气处理煤气处理是指对高炉燃烧产生的煤气进行处理，除去其中的有害成分，以及回收其中的有价值组分。
煤气处理的目的是减少环境污染，降低能源消耗，提高高炉冶炼效率。
高炉鼓风机控制系统的设计和应用探讨
高炉鼓风机控制系统的设计和应用探讨【摘要】在国内改革开放的带动下，国内钢铁行业开始了快速、稳定的发展，随着能源紧缺，国家倡导绿色、循环经济发展的趋势，采用先进的科学技术对传统钢铁行业进行技术改造成为国内钢铁发展的新要求。
通过扩大炉体容积，提高高炉炉顶压力，可有效减少污染物质的排放，节约原材料，提高高炉产量。
因此，对高炉进行扩容，是钢铁产业适应国家发展绿色能源、进行节能减排的主要举措。
鼓风机是高炉工作的动力中心，为应对高炉扩容带来的对风量、压力的新需求，必须对鼓风机系统进行重新设计与应用。
【关键词】鼓风机；控制系统；软件1 高炉鼓风控制控制系统概要高炉冶炼工艺过程主要是依靠催化剂在高温下将矿石材料还原成钢铁材料的过程，整个生产工艺都是在高炉中进行的。
高炉主要有耐火材料筑成圆筒形炉体，因其体积庞大以及工作过程中温度需求、压力需求，送风系统中的鼓风机成为工作过程中的中枢。
鼓风机的正常工作与否影响着高炉钢水、铁水等的生产、压力支撑等工作，一旦发生风量压力不足的情况，高炉中矿石燃料就会下落凝结在炉体空间内，形成高炉灌渣现象，给企业造成巨大损失。
鼓风机也称为压缩机，主要用来增加密闭空间压力，并完成气体输送任务，为保证鼓风机的正常工作，避免出现阻塞、喘振、旋转失速等工况，一套优良的控制系统成为其良好工作的重要保证。
鼓风机控制系统主要分为连续控制、逻辑控制、监视管理操作控制三方面。
连续控制主要实现对风量风压的调节控制，依据不同的鼓风机、对其主要参数进行控制调节来实现定风量定风压的工作过程。
连续控制还应包括防喘振控制系统，因喘振对鼓风机造成的破坏难以估量，甚至能够导致鼓风机叶片全部烧毁，因此必须对风量进行严格的限制，防止喘振的发生。
逻辑控制系统主要实现对鼓风机机组启动条件进行连锁功能、对工作过程中可能出现的逆流现象进行安全防护、对重大故障进行紧急停机、设备闭锁操作以及对辅助设备的进行工作流程逻辑的控制。
鼓风机机组涉及的电气设备种类繁多，操作复杂，对不同的电气设备信号进行互锁，以期达到只有在外部条件满足的情况下才能实现风机机组的启动条件，在发生重大事故时，能通过连锁系统实现整体设备的停机，防止更大的财产损失与人员伤亡。
热风炉送风温度控制系统的设计
热风炉送风温度控制系统的设计学号：课程设计题目热风炉送风温度控制系统设计学院自动化学院专业自动化卓越工程师班级自动化zy1201班姓名指导教师傅剑2015 年12 月8 日课程设计任务书学生姓名：专业班级：自动化zy1201 指导教师：傅剑工作单位：武汉理工大学题目: 热风炉送风温度控制系统的设计初始条件：炼钢高炉采用内燃式热风炉,燃烧所采用的燃料为高炉煤气和转炉煤气。
两种燃料混合后进入热风炉燃烧室,再与助燃空气一起燃烧, 要求向高炉送风温度达到1350 ℃，则炉顶温度必须达到1400 ℃±10℃。
要求完成的主要任务:1、了解内燃式热风炉工艺设备2、绘制内燃式热风炉温度控制系统方案图3、确定系统所需检测元件、执行元件、调节仪表技术参数4、撰写系统调节原理及调节过程说明书时间安排11月3日选题、理解课题任务、要求11月4日方案设计11月5日-11月8日参数计算撰写说明书11月9日答辩指导教师签名：年月日系主任（或责任教师）签名：年月日目录前言 (1)1.热风炉工艺 (2)1.1主要结构............................................................................... (2)1.2工作方式 (2)1.2.1 直接式高净化热风炉 (3)1.2.2 间接式热风炉 (3)1.3工作原理 (4)1.4高炉炼铁、转炉炼钢工艺流程 (4)2.热风炉温度控制方案设计 (7)2.1熟悉工艺过程，确定控制目标 (7)2.2选择被控变量 (8)2.3选择操纵变量 (8)2.4确定控制方案 (8)2.5温度传感器的选择 (9)2.6执行器的选择.......... 错误!未定义书签。
2.7调节器的选择 (10)3. 小结 (12)4. 参考文献 (13)前言热风炉是现代大型高炉主体的一个重要组成部分，其作用是把从鼓风机来的冷风加热到工艺要求的温度形成热风，然后从高炉风口鼓入，帮助焦炭燃烧。
高炉送风系统
②蠕变温度高且蠕变率低；
③体积密度小，蓄热能力差。 用于拱顶、燃烧室和蓄热室炉衬的 上部以及上部格子砖。
2. 高铝砖
用于高温区，如拱顶、中上部格子 砖、燃烧室隔墙等。 3. 粘土砖
用于热风炉中、低温区砖衬及中下 层格子砖。
4. 隔热砖
包括硅藻土砖、轻质硅砖、轻质粘 土砖、轻质高铝砖以及陶瓷纤维砖等。 特性：
3. 眼睛型燃烧室
①隔墙断面小，增加了蓄热室的有效 蓄热面积。 ②蓄热室的烟气流分布均匀。
③燃烧室隔墙与大墙不咬砌。
4. 矩形陶瓷燃烧器
①与眼睛型燃烧室相配的燃烧器，能充 分利用眼睛型燃烧室断面的空间。 ②矩形燃烧器气体混合效果好，燃烧稳 定，效率高，燃烧强度大； ③气流阻力损失小
三. 内燃式热风炉优缺点：
2. 高炉鼓风压力 的确定：
P Pt PLS PFS
式中：
P ——鼓风机出口风压，Pa； Pt——高炉炉顶压力，Pa； △PLS——高炉料柱阻力损失，Pa； △PFS——高炉送风系统阻力损失，Pa。
3. 风机风量、风压 的确定：
风量修正系数K：
( PS PH )T1 K P1T2
五. 炉墙
1. 作用： 炉墙起隔热作用并在高温下承载。
2. 组成： 由砌体（大墙）、填料层、隔热层组成。 大墙： 厚度：中小高炉为230mm，大高炉345mm。 材质：上部高温区用高铝砖，下部低温区用粘土砖。 隔热砖：一般为65mm硅藻土砖，紧靠炉壳。 填料层：在隔热砖和大墙之间留有60～80mm的 水渣——石棉填料层。
3
255 28840 上 5400 下 5200 5.55
620 33500 上 7300 下 6780 4.94
1026 37000 8000 4.62
高炉炼铁设计原理复习题
第五章 高炉送风系统设计
A点：夏季、高压操作、 最高冶炼强度工作点；
B点：夏季、常压操作、 最高冶炼强度工作点； C点：冬季、常压操作、 最低冶炼强度工作点；
D点：冬季、高压操作、 最低冶炼强度工作点。
高压高炉鼓风机工况区示意图
5.1.4 风机的并联与串联
一. 风机并联：
是把两台鼓风机的出口管道，顺 着风的流动方向合并成一条管道送往 高炉。
1. 工作原理： 靠装有许多叶片的工作叶轮旋转 所产生的离心力，使空气达到一定的 风量和风压。
2 结构示意图：
四级离心式鼓风机
1－机壳；2－进气口；3－工作叶轮；4－扩散器；5－固定导向叶片；6－排气口
3. 特性曲线：在一定的吸气条件下，风机的风
量与风压的关系曲线 。
K－4250－41－1型离心式鼓风机特性曲线
5 送风系统
高炉送风系统包括 ：
鼓风机、冷风管道、热风炉、热风管路以 及管路上的各种阀门等
5.1 高炉鼓风机
1400M3/tFe水；富氧1300M3风； 1M3炉容2.5～3.5M3风/min
①通风机<0.1MPa鼓出压，主要控 制风量Q，抽烟机； 鼓风机 0.1MPa<鼓<0.4MPa，既 要用P又要用风；
2560 47250 10000 4.72
二 工作原理
燃烧室和蓄热室砌在同一炉壳内，之间用隔墙隔 开。煤气和空气由管道经阀门送入燃烧器并在燃 烧室内燃烧，燃烧的热烟气向上运动经过拱顶时 改变方向，再向下穿过蓄热室，然后进入大烟道 经烟囱排入大气。在热烟气穿过蓄热室时，将蓄 热室内的格子砖加热。格子砖被加热并蓄存一定 热量后，热风炉停止燃烧，转入送风。送风时冷 风从下部冷风管道经冷风阀进入蓄热室，空气通 过格子砖时被加热，经拱顶进入燃烧室，再经热 风出口、热风阀、热风总管送至高炉。
高炉炉体系统设计
高炉炉体系统设计(blast furnace proper system design)高炉炉体系统的范围是从基础至炉顶圈(也叫炉顶法兰盘)(图1)。
设计内容包括高炉内型、高炉内衬、高炉钢结构型式、炉体设备和长寿技术等。
高炉内型高炉内部工作空间的形状和主要尺寸必须适合炉料和煤气在炉内运动的规律。
合理的内型有利于高炉操作顺行，高产低耗。
高炉内型(图2)从下往上分为炉缸、炉腹、炉腰、炉身和炉喉五部分。
各国对高炉容积的表示方法不尽相同。
在中国，对于钟式炉顶高炉，有效容积通常是指从铁口中心线至大钟全开位置下沿所包括的容积；对于无钟炉顶高炉，有效容积是指从铁口中心线至炉喉上沿之间的容积。
欧美诸国把从风口中心线至料线之间的容积称为工作容积。
日本把从铁口底端至料线之间的容积称为内容积。
料线位置，日本定在大钟全开位置底面以下一米的水平面上，美国一般定在炉喉高度的一半处。
对于高炉内型各部尺寸的合理比例及算法，是雷得布尔(A．jejeyp)在他1878年出版的著作里首次提出的。
巴甫洛夫(M．A．ПaBJoB)提出用下式表示全高(H)与有效容积(V u)的关系：H= n (V u )1/3。
式中n是大于2．85的数字，并且H：D的比值愈高，n的数值愈大。
有效容积按要求的生铁日产量和利用系数求出后，用上式可求出全高H。
炉腰直径D可按公式D =(V u／0．54H) 1/2求出，然后再决定内型其它尺寸。
巴氏建议选择炉缸直径应以燃烧强度(每小时每m2炉缸面积燃烧的焦炭量，用kg表示)为出发点。
美国莱斯(Owen Rice)在计算燃烧强度时所指的炉缸面积是从风口前端起6f t 环状带的面积。
拉姆(A．H．Pamm)内型每个尺寸都是与有效容积成一定方次的函数，建议用经验公式x=cV n u 计算内型各部分尺寸x，式中n和c对内型各部分尺寸是固定的系数。
高炉内型主要与原、燃料条件和操作制度有关。
合适的内型来源于生产实践，实际上高炉内型的设计大都是根据冶炼条件类似的同级高炉的生产实践进行分析和比较确定。
