拉丝机学习课程1

拉丝机学习课程

什么是拉丝机？拉丝机是利用铜丝具备的可延展性，利用模具的压缩使其直径变小，从而达到我们需要的线径大小的机器。

一、拉丝机分类

按一次拉丝的头数：分为单斗、双头和多头拉丝机

按工作原理：分为滑动式和非滑动式；

非滑动式即电机独立驱动拉丝机，其与滑动式拉丝机相比：适用于经常改变生产的线材直径，可设置线材的延伸率，生产灵活，控制了拉伸过程中线材的滑动量，加工的铜丝表面质量好。

按进线和出线的尺寸：分为5个级别，大拉机、中拉机、小拉机、细拉机和微拉机。

按模数：有9模、11模、13模、15模

二、拉丝机生产线的组成

拉丝生产线一般有放线架、拉丝机、连续退火机、张力感应及储线架、收线机等组成。

1、放线架

常见的放线架分为滑轨式和摆臂式。一般有机架和导轮组成，钢结构。可同时摆放2～3盘铜杆，当一个工作位置放线结束时，通过拉动滑动导轮，转换为另一个线盘位置，从而可实现连续放线；放线架一般设有乱线报警停车装置，当因放线打结造成放线架卡线或吊死现象时，能自动控制主机急停。确保设备及人身安全，并在放线架上急停按纽供紧急挺车使用。放线架一般高度为5米左右。

2、拉丝机

拉丝机一般有箱体、电机、变速箱、拉丝鼓轮、模具、乳化液池组成。

箱体有整体铸造和焊接件之分。焊接件箱体一般分为三段，由螺栓连接成整体。箱体采用整体铸造的与分体拼结结构相比：刚性大大提高，不会变形，密封性好，不会产生漏水、漏油等现象，吸振性极好，噪音低。

滑动式拉丝机一般有两套直流/交流电动机传动。一套为拉丝主机传动电机经齿轮箱减速传动至拉丝鼓轮轴，主机高速挡轴承一般为进口NSK轴承。另一套为定速轮电机。非滑动式拉丝机为独立电机驱动，单独驱动鼓轮。

齿轮箱中的齿轮有直齿和斜齿之分，斜齿较直齿相比传动更加平稳，噪声低。齿轮材料一般为20CrMnTi,经渗碳淬火处理，齿面为硬齿面。齿轮箱与拉丝乳化液箱之间密封有迷宫式密封，也有采用其他方式的密封，例如采用压缩空气密封，以防齿轮箱和拉丝液体的渗漏。

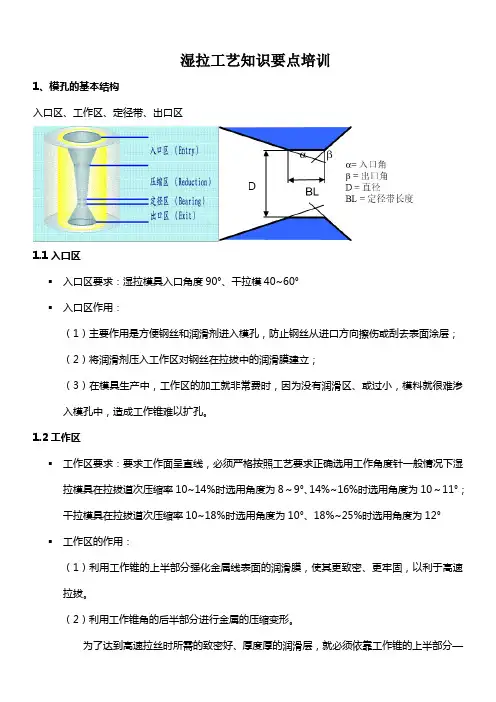

拉线鼓轮装在水平轴上，模盒装在机架上面。拉丝鼓轮采用合金钢表面热处理工艺或表面喷涂碳化钨的方式，使用寿命长；拉丝鼓轮为双斜度组合式。模盒

一般为压力式，出线模可以旋转定径模，从而确保了成品线材的圆度和尺寸。

拉线机箱盖有单盖和双盖之分，可手动或液压升降。

齿轮箱、拉丝油箱的润滑及冷却系统

齿轮箱体内的传动齿轮有油泵电机进行润滑,配板式热交换器。鼓轮冷却采用浸喷式：有全浸式和部分浸没式。拉丝模的冷却润滑采用强喷射，进线口、出线口、朝着前一个鼓轮和后一个鼓轮方向一般都有导向喷嘴，冷却液的喷嘴直接对着模具的进口，确保不断地冲走金属粉尘，提高了拉丝模的寿命。拉丝冷却液循环系统包括拉丝油循环液箱,过滤器、板式热交换器，拉丝油循环泵。拉丝乳化液泠却液温度控制在35℃～50℃之间。

3、连续退火机

退火机从结构上有立式和卧式之分，电流有交流和直流退火之分，目前大部分使用的为交流退火。

退火机一般有一般有四个驱动轴。加热分为预热和加热。在退火过程结束时，线有冷却液冷却在它绕到收线机之前已有压缩空气吹干。预热发生在第一、第二轴之间，退火发生在第二、第三轴之间，冷却和干燥发生在第三、第四轴之间。

退火电流是根据线径和速度自动调节的，驱动轮为水冷却的，铜线为乳化液冷却。退火区域有氮气保护或蒸汽保护。铜线在退火区域经过一个充满氮气或蒸汽的导管，导管在穿线时可以打开。

交流退火的缺点：产生集肤效应，而直流则没有，交流退火对退火状态有影响，内外状态不均，外好内差

4、张力感应及储线架

张力感应架张力感应及储线架是有导轮组、气动摇杆、传感器、和机架等组成。铜线饶过导轮，带动摇杆摆动，通过装在摇杆上传感器将信号反馈给拉丝机调速器进行张力调节，使收线机的速度根据拉丝机和盘径的变化而同步响应，达到张力平衡的目的。用于拉线主机与收线装置在起动，停车及换盘时保证两者之间同步，作微量调节。一般储线长度约为几米（7米左右）。

5、收线机

收线机分为静盘收线和动盘收线以及成圈落线机，从线的排列方式分为梅花收线和密实收线。

成圈梅花落线机是由机架、成圈装置、落线机构、储线机构、运送机构及电气控制系统组成。主电机采用交流控制，落线机构采用偏心旋转设计，使落线形成梅花状，具有较高的装载密度及容易放线等特点。收线机具有计数设定生产功能。当生产中达到设定值时，电气系统将发出声光报警提示，操作人员可通过收线机的操作面板，控制储线与运送机构，人工地切断线材和自动调换收线架，达到不停机连续生产的目的。

成圈机采用梅花落线，能实现计米生产，具有高的装载密度，无缠结放线

的特点。操作简单，维护方便。

成圈机由机架、成圈机构、落线机构、运盘机构组成。

成圈机机构由导向轮、空心轴、调直辊、成圈鼓轮、压线装置、传动机构

等组成。采用交流电机经三角带驱动。空心轴上装有气液压刹车，能快速制动。

落线机构由偏心机构、储线机构组成。偏心机构将线材绕收线筒内圈依次

落下形成梅花排线。储线机构由四个指状杆机构及传动构件组成，在换盘时

起储线作用，动力由一气缸通过链条及连杆机构提供。

运盘机构由链轮、主轴、底架、链条和传动部分组成。由一齿轮减速电机

驱动链条带动线盘进出落线架，实现自动进出收线栏，减轻操作者劳动强度，提高工作效率。

静盘收线机和动盘收线机，顾名思义：---(结合照片、DV讲解说明）

静盘收线机是有机架、旋转系统、排线系统、运输带等组成。

动盘收线机是有机架、顶针、滑动平台、排线系统、运输带组成。

盘式收线机辅助设施还包括吊具、反转装置、热塑包装等装置。

乳化液池大部分为不锈钢的，也有用混凝土，但容易生细菌，而且由于混

凝土存在渗漏，特别在南方地区很不好。乳化液过滤装置分为鼓式和平板式，用无纺布过滤。

焊机国外的采用冷焊较多，国内的采用热焊机多。

模具为西班牙YSTWS、广东宝龙或者浙江金萍；乳化液为德润宝牌的；

配模表：实际生产中，须根据下游客户的要求，调整所生产铜线的线径，因此须调整模数，以达到生产要求。
