可视化管理

30
一般物品区域线
四角定位
废品、化学品、 危险品
画线（二） 移动物品、物件、设备 定置标示方法
目的：对所有可能移动的物品、物件、 设备标示定置，确保物有归处， 使整顿成为习惯化； 对象：所有可能移动的物品，如：电 焊机、各类柜子、搬运车、清扫 车、垃圾箱等，但不包括固定的 机械设备和建筑。 标准：线宽：5cm；颜色：一般为黄 色； 1、固定物品区域（指物品堆放区等）， 标示方法：线形：封闭实线； 2、半固定物品（指桌子、保管台、备 品等），标示方法：线形：四角 定位或封闭虚线； 3、随时移动物品：搬运车、清扫车等， 标示方法：线形：半封闭线、出 入口划箭头； 4、待修、待检、不良、废品存放，标 示方法：线形：红色封闭实线。
1．大范围计量器以中央为中心、以箭头符号进 行标示，标示管理范围时用颜色来区分，最大 值：红色；最小值：绿色。 2．小范围计量器以扇形标示，标示方法： 正常范围贴附绿色荧光胶带；需要采取对策的 指针最大值/最小值用红色贴纸示；可以开启的 计量器原则上是把胶带直接贴切在里面刻度标 板上，根据情况也可把胶带贴在玻璃外面；计 量器要接受定期的校正检查。
8cm
通过贴标识，目视化不同门把 手开关的方法，便于设备的日 常管理。 工作现场所有电器箱 1.按推行办提供的模板制作， 若本单位电器箱开关无须 “按”，可不贴“按”字标识； 2.将使用方法标识塑封； 3.将制作完毕的标识用双面胶 或海绵胶附着在电器箱门上。
8cm
制作标识 时注意开 关方向
电器（四） 额定电压标示方法 为防止不同电源接错而造成设 备的损坏 所有的电源插头、插座。
示意图（CAD或者ProE图）
电器（二） 控制开关标识方法
通过贴标识，确定开关控制什么物品 （如电扇、灯等）
工作现场所有小电器盒 电器盒内控制开关标识： 1.确定各标识控制什么 2.量好区域大小，根据区域确定标识大 小，将标识塑封 3.将制作完毕的标识用双面胶或海绵胶 附着在控制开关下方
电器盒
电器（三） 电器箱柜把手的标识方法
画线（四） 管道颜色标示方法 目的： ◆对管道进行可视化，可以预知管道 内液体的名称，预知管道危险性，防 止误操作，误碰设备，预防事故的发 生，提高管道操作、维护的效率； 对象： ◆公司所有没有包保温材料、包铁皮 的保温管道，包括气体和液体管道； 标准： 1、方案一：全部管道刷成一种颜色 （参考前面颜色样本），例如压缩空 气管道全部刷成白。 2、方案2：近阀门处油漆或粘贴3条 色带（参考前面颜色样本），规格： 宽30mm，间隔30mm； 3、方案3：在管道正面或距地面 800mm-1800mm处张贴管道色环、 标识。
可视化管理的作用；
◆迅速快捷的传递信号； ◆想要管理的地方一目了然； ◆易知正常与否，谁都能指出正确 与否； ◆从远处就能辨认出正常与异常； ◆形象、直观将潜在的问题和浪费 显现出来，任何人使用都同样方 便，任何人都容易遵守，容易更 改； ◆有助于把作业场所变的明亮整洁； ◆有助于维持安全愉快的环境； ◆客观、公正、透明化，有助于统 一认识、提高士气； ◆营造员工和客户满意的场所；
可视化管理
可视化管理
电器 开关
区域 定位
计量 仪表
消防 设施
立柱 护栏
工具
传动 设备
管道
那么，什么是可视化呢？

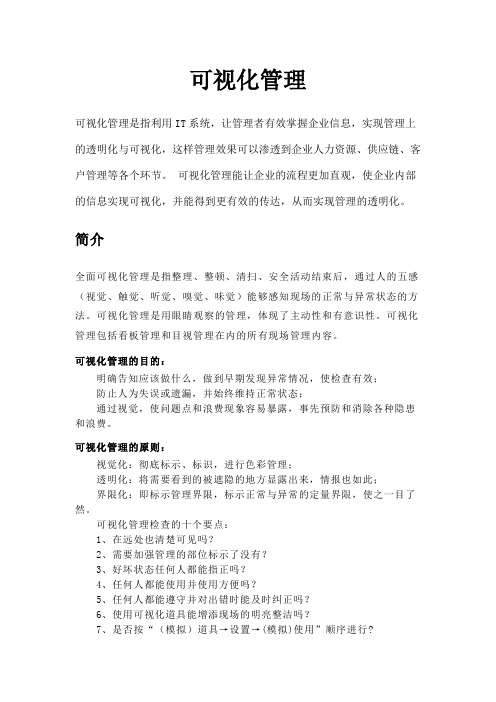

可视化管理的定义：
可视化是指 整理、整顿、清扫、安全活动结 束后，通过人的五感：（视觉、触 觉、味觉、听觉、嗅觉） 能够感知现场现物的正常与异常状态 的方法，简化管理操作流程。可视 化管理是用眼睛观察的管理，体现 了员工自主管理的主动性和意识性。 可视化管理也称为 “一目了然的管理” 和 “看得见的管理”。
项目 生产、生活自 来水管 消防水管、循 环水管 压缩空气管道 蒸汽管道 煤气管道 油管
颜色名称 绿色 红色 白色 红色 黄色 黑色
标准色样
电机、链条、轴承等的防护罩 统一为红色，喷漆编号为黄色
计量器界限范围标示方法
任何人看计量器的指针都能立判断设备 状态正常与否，有利于发现异常及时处 理。 电流表、电压表、压力表、温度计、油 量计/等
A、220V电压标识
30mm
220V
1、制作不干胶电压标签，如 图所示（常用为两种） 2、规格：长30mmX宽20mm。 3、材料：塑光纸； 4、在各插座及插头上张贴
B、380V电压标识
30mm
380V
20mm
20mm
设 备 名 称
压机主电柜 设 备 编 号 WF2YJ-001 控 制 范 围
当 心 触 电
Dangeral electyic shock
1#压机
油漆使用方法教程 1、目的：根据实践经验制订的这套教程，取之于现场用之于现场，用于指导现场员工，并通过员工自己动手对地面、墙面、设备和用 具的脏污或破损位置进行刷新，达到全员参与、保护设备、美化工作环境的目的。 2、适用范围：地面刷漆，设备/用具表面刷漆。 3、刷漆方法及要点： （1）地面/表面清理 A、用扫把将需刷漆场所的垃圾清理干净；B、用铲刀把崩裂的旧漆铲去，铁板的铁锈要打磨；C、用拖把和抹布将灰尘污迹擦干净。 要点：地面需干净无灰尘沙粒，并保持干燥无水。 （2）刷漆区域贴胶纸：根据实际刷漆的需要，在刷漆部位的边缘用胶纸贴出线条轮廓。为防止非 刷漆部位被漆污染，应用旧报纸、胶带等进行遮挡或覆盖。 要点：胶纸要贴紧，以避免油漆渗入造成“毛边”。 （3）调漆 用适当的容器，将漆、固化剂（油宝）、天拿水按一定比例配好，混合后搅拌均匀（时间大约在10分钟左右）。停留30分钟使其化学反应完全。 • 推荐比例1：漆（A）+ 固化剂（B）+ 天拿水（C） = 3：1：1.5 —— 常用于装配车间、现场办公室； • 推荐比例2：漆（A）+ 固化剂（B）+ 天拿水（C） = 4：1：2—— 常用于加工车间、库房； • 在铁板上刷漆时，天拿水比在水泥地板上略多一些，必要时应先局部试验。 （4）刷漆 • A、大面积刷漆 • 采用滚动刷法，用滚动刷在地面滚均匀，一般要滚3次以上，此法方便快捷，但漆会厚一些。设备/叉车要24小时后方可使用。 • B、修补或刷线 • 采用刷子刷法，用刷子在地面上刷均匀，不能太厚。此法较慢，对小面积或要求较高的，采用此法。刷后12小时可通行。 • 要点：A、刷漆过程中，每隔10分钟要将容器中的漆再搅一遍，防止沉淀；B、12小时内要使用的，漆一定要刷薄。 （5）刷完后清理及标示 • 刷完后场所应设置路障隔离，并设立“油漆未干”告示牌，防止踩踏；清理胶带、旧报纸、油漆用具等，要注意环保。胶带一般刷漆20分钟后取掉。 （6）使用前检查 • 刷后12小时，检查可否使用；用手按，不粘手，且无陷入的指纹状，说明基本干了，行人可通行；用拇指指甲重划，无明显划痕，说明油漆已干，叉 车可通行。 4、注意事项 （1）刷前地面无灰尘，垃圾；设备/用具刷漆前地面或其它部位要铺上纸张，防止油漆滴到地面上或污染其它部位； （2）油漆未干前，设置必要路障及提示，严禁行人踩踏，禁止车辆通行； （3）调漆一定按要比例，需停留30分钟后方可使用； （4）金属（如铁板）的表面及水泥地板均可用的漆为磁性漆； （5）一瓶油漆（约为4升）配合油宝（每瓶约1.2~1.4升）和天拿水（每瓶约4升），若无任何浪费，可刷面积40m2； （6）油宝即为固化剂，作用是让漆固化在附着物上，并让漆在干后能有光泽。若太少则无光泽，若太多漆会较硬，容易剥落； （7）天拿水主要为了帮助漆的挥发，便于快干，同时也让刷漆更顺畅。若天拿水太少，漆很难刷均匀，易出现一团一团的块状，此时 需加天拿水再调配；若天拿水太多，刷漆会过于顺畅，漆会自动流动，从而会出现因流动而产生的漆痕，此时需加些油宝漆； （8）购买漆时应注意有效期，有效期以外的漆很难凝固； （9）购买漆时应注意所需的颜色，尽可能直接购买接近所需颜色的漆。一般颜色大多是调合的，但是调色技术，非专业人员不是马上 能掌握的，所以调色时注意记录使用漆的各种体积比。当调到所需色彩时，应记录下来，以便将来使用。 （10）在铁板上刷漆时一般用毛刷，常用的有5寸、3寸、2寸的毛刷。在地 板、墙面上刷时常用滚筒式。 5、刷漆流程 刷漆场所清扫 贴胶纸 调漆 刷漆 隔离区域、警示 使用前检查
电器（一） 一般开关的标示方法
问题：房间里面有三盏灯，房间外面有三个开关， 如何在只进入一次房间的情况下， 判断开关各控制那盏灯？ 明确各个开关所对应的具体电器,方便操作, 并提倡节约意识. 各单位办公室及培训室、会议室
1、画出电器或照明灯的平面布置图 2、画出电源开关的平面布置图 3、开关和控制的电器用统一的颜色区分 4、适当配以文字说明，增强节能意识
画线（一） 区域线、定位线的绘制
让所有人员熟悉物品摆放的区域线体颜色、规格，使现场 物品类别清晰 所有物品的摆放 1、一般物品区域使用黄色区域线，线宽50mm； 2、生产中的废品、化学品、危险品的摆放使用红色区域线， 线宽50mm； 3、电柜、消防栓等区域线使用8cm红白斑马线绘制，外框 黄色线宽100mm； 4、区域内的物品定位采用四角定位，具体规格如右图所示
A、指针式标识
最小值 （绿色） 20 15 10 5 0 35 25 30
最大值 （红色）
B、扇型标识
合格区 15
异常区
弧形贴纸的制作方法
10
20Βιβλιοθήκη Baidu
25 30
对 在 应 色 不 胶 同的纸 直两上 径个刻 （同出 弧心半 度圆径 ），相 的就差 弧可 形以 贴获 纸得 0.3mm 0.2mm-
5
0
35
画线（三） 现场楼梯、危险区域标示方法
目的： ◆对于生产现场楼梯进行目视化管理，防止踏空、 误碰等不安全现象发生，方便检修、维修、操作人 员行走，通过醒目的标示，预先可以做出避让行动 或引起相关人员注意。 对象： ◆生产现场所有楼梯，平行栏杆； 标准： 1、在楼梯上下各四个台阶画出醒目的防止踏空标示， 上下楼梯口处画出警示斑马线（红色），与楼梯口 宽度相等； 2、楼梯上下扶手用红色或蓝色油漆进行标示，只有 工作人员才能上下的楼梯扶手一般用红色油漆标示， 一般上下楼梯扶手用蓝色油漆标示，不锈钢楼梯上 下扶手为不锈钢本色。
120cm
8cm
120cm
24cm
30cm
30cm
工具（一） 一般工具的标示方法：
目的：明确工具的放置位置，确保工具的安 全保管数量，方便工具的取用及缩短查 找时间，提高工作效率； 对象：各种工具、器材类； 标准： 1、制作工具陈列柜、架，并在存放工具位 置上画上它的形状（形迹管理）。 2、在工具箱的右侧贴附工具清单，并标明 使用者（即管理者）。 3、在每个工具的位置上贴标签，其规格、 形状、大小根据实际情况而定，标签内 容必须要有工具、器材名称、数量、型 号责任人等项目；
工具（三） 撬棍类工具的标示方法：
——兵器架； 目的： 明确专用工具的放置位置，确保 工具的安全保管数量，方便 工具的取用及缩短查找时间， 提高工作效率； 对象：各种适合竖立摆放的工具、 器具等非标准专用工具类； 标准： 1、制作适合竖立式保管架（类 似兵器架）； 2、在工具箱的右侧贴附工具清 单，并标明使用者（即管理 者）； 3、在每个工具的位置前贴上标 签；与前同
工具（二） 个人工具的标示方法
目的：明确个人工具的放置 位置、方式，确保工具的 安全保管数量，方便工具 的取用、维护及缩短查找 时间，提高工作效率； 对象：各种个人管理的工器 具类； 标准： 1、制作工具陈列柜，并在存 放工具位置上画上它的大 形状（形迹管理）； 2、在工具箱的外侧贴附工器 具清单，并标明使用者 （即管理者）； 3、在每个工器具的位置贴上 标签，其规格、形状、大 小根据实际情况而定，标 签内容必须要有工器具名 称、数量、型号等项。
15cm
灭火器材 灭火器材
墙面
60mm
地面
简易消防器材放置
立柱保护线的绘制方法
通过划红白斑马线，起警告、警示作用 易碰撞处，如门两侧、柱子等
圆形柱子
方形柱子
10cm
1.红白斑马线总长、总宽以实际突起物长宽为 参考尺寸确定； 2斑马线起落走向由左至右，倾斜角为45度， 线宽8cm； 3. 斑马线以红白条纹要对应，不能交错; 4.如该柱子和门处于交通要道,且容易被车辆 碰撞,可用铁皮将柱子和门角包住。
异常区
简易消防器材放置
所有灭火器等消防设施 1、在配制的消防栓前画出警示 区域，用 8cm宽的红白斑马线 绘制，条纹要 对应，不能交错， 条纹全部向左下方倾斜，外框 用10cm宽黄色线。 2、消防器材分布和点检记录张 贴于消防器材正上方15cm处
车间 消防设施 灭火器 点检记录 分布图 张贴于正上方
