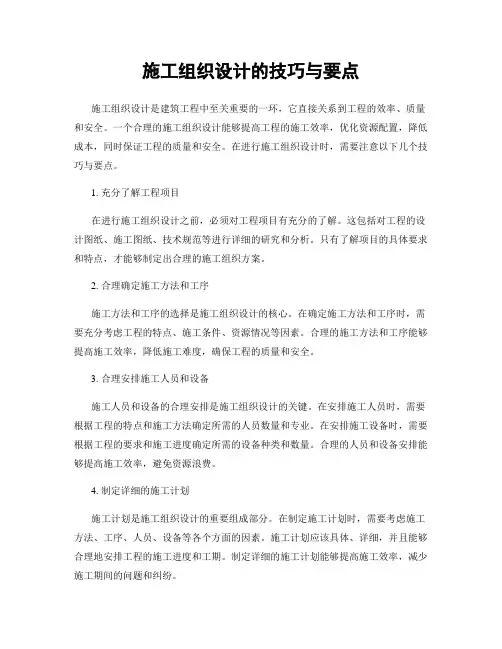

施工组织设计的技巧与要点
施工组织设计的技巧与要点施工组织设计是建筑工程中至关重要的一环，它直接关系到工程的效率、质量和安全。
一个合理的施工组织设计能够提高工程的施工效率，优化资源配置，降低成本，同时保证工程的质量和安全。
在进行施工组织设计时，需要注意以下几个技巧与要点。
1. 充分了解工程项目在进行施工组织设计之前，必须对工程项目有充分的了解。
这包括对工程的设计图纸、施工图纸、技术规范等进行详细的研究和分析。
只有了解项目的具体要求和特点，才能够制定出合理的施工组织方案。
2. 合理确定施工方法和工序施工方法和工序的选择是施工组织设计的核心。
在确定施工方法和工序时，需要充分考虑工程的特点、施工条件、资源情况等因素。
合理的施工方法和工序能够提高施工效率，降低施工难度，确保工程的质量和安全。
3. 合理安排施工人员和设备施工人员和设备的合理安排是施工组织设计的关键。
在安排施工人员时，需要根据工程的特点和施工方法确定所需的人员数量和专业。
在安排施工设备时，需要根据工程的要求和施工进度确定所需的设备种类和数量。
合理的人员和设备安排能够提高施工效率，避免资源浪费。
4. 制定详细的施工计划施工计划是施工组织设计的重要组成部分。
在制定施工计划时，需要考虑施工方法、工序、人员、设备等各个方面的因素。
施工计划应该具体、详细，并且能够合理地安排工程的施工进度和工期。
制定详细的施工计划能够提高施工效率，减少施工期间的问题和纠纷。
5. 加强沟通与协调施工组织设计涉及到多个方面的因素，需要各个部门之间的密切沟通与协调。
在进行施工组织设计时，需要与设计单位、施工单位、监理单位等进行充分的沟通，了解各方的要求和意见。
只有加强沟通与协调，才能够制定出符合各方利益的施工组织方案。
6. 风险评估与控制施工组织设计需要对施工过程中的各种风险进行评估与控制。
在进行风险评估时，需要考虑施工方法、施工条件、人员素质等因素，并制定相应的应对措施。
通过风险评估与控制，能够降低施工过程中的事故风险，保障工程的安全。
施工组织设计会议纪要
施工组织设计会议纪要引言概述：施工组织设计是指在工程施工过程中，为了合理组织施工活动，提高施工效率，确保工程质量和安全，而进行的一系列设计工作。
为了有效地进行施工组织设计，我们召开了一次会议，讨论了相关的内容并制定了具体的方案。
本文将详细介绍会议的内容和讨论结果。
一、施工组织设计的目标和原则1.1 目标：施工组织设计的主要目标是合理安排施工活动，确保工程顺利进行，达到预期的质量要求。
1.2 原则：施工组织设计应遵循以下原则：1.2.1 合理性原则：根据工程特点和要求，合理安排施工工序和施工顺序，确保施工效率和质量。
1.2.2 经济性原则：在保证工程质量的前提下，尽量减少施工成本，提高施工效益。
1.2.3 安全性原则：确保施工过程中的安全，采取相应的安全措施，预防事故的发生。
二、施工组织设计的内容和步骤2.1 内容：施工组织设计包括以下内容：2.1.1 施工工序的划分：根据工程的特点和要求，将施工过程划分为不同的工序，明确每个工序的任务和要求。
2.1.2 施工顺序的确定：确定施工各个工序的先后顺序，避免施工过程中的冲突和阻碍。
2.1.3 施工方法的选择：根据工程特点和要求，选择适合的施工方法，保证施工效率和质量。
2.2 步骤：施工组织设计的步骤如下：2.2.1 收集工程资料：收集工程的设计文件、施工图纸等相关资料，了解工程的特点和要求。
2.2.2 分析工程特点：对工程的特点进行分析，确定施工过程中可能遇到的问题和难点。
2.2.3 制定施工方案：根据工程特点和要求，制定具体的施工方案，包括施工工序划分、施工顺序确定、施工方法选择等内容。
三、施工组织设计的重要性和影响因素3.1 重要性：施工组织设计对工程的顺利进行和质量控制起着至关重要的作用。
3.1.1 提高施工效率：合理的施工组织设计可以避免施工过程中的冲突和阻碍，提高施工效率。
3.1.2 控制施工质量：通过施工组织设计，可以确保施工过程中的质量控制，减少质量问题的发生。
施工组织设计编前讨论 (2)
施工组织设计编前讨论引言概述：在进行施工工程前，施工组织设计编前讨论是非常重要的一步，它能够帮助施工团队在施工过程中更加有序地进行工作，提高工作效率，确保施工质量。
本文将从施工组织设计编前讨论的重要性、讨论内容、讨论流程、讨论人员和讨论结果等方面进行详细阐述。
一、重要性1.1 确保施工进度：通过施工组织设计编前讨论，可以对施工进度进行合理安排，避免出现工期延误的情况。
1.2 保障施工质量：讨论过程中可以对施工方法、材料选择等进行详细讨论，确保施工质量符合要求。
1.3 提高工作效率：讨论可以让施工团队明确各自的工作任务和责任，避免重复劳动，提高工作效率。
二、讨论内容2.1 施工方案：讨论施工方案的选择和优化，确定最佳的施工方案。
2.2 施工方法：讨论施工过程中的具体方法和步骤，确保施工过程顺利进行。
2.3 安全措施：讨论施工中的安全措施，保障施工人员的安全。
三、讨论流程3.1 制定讨论议程：确定讨论的主要内容和议程安排。
3.2 召集参与人员：邀请相关人员参与讨论，包括设计师、施工单位、监理单位等。
3.3 进行讨论：按照议程进行讨论，记录讨论内容和结果。
四、讨论人员4.1 设计师：设计师负责提供施工图纸和设计方案。
4.2 施工单位：施工单位负责根据设计要求进行施工。
4.3 监理单位：监理单位负责监督施工过程，确保施工质量。
五、讨论结果5.1 制定施工计划：根据讨论结果制定详细的施工计划。
5.2 确定责任分工：明确各个单位的责任和任务分工。
5.3 提出改进建议：根据讨论结果提出改进建议，优化施工方案。
总结：施工组织设计编前讨论是施工工程中非常重要的一环，通过讨论可以确保施工进度和质量，提高工作效率。
在讨论过程中，各方应充分沟通，明确责任分工，最终达成共识，为施工工程的顺利进行奠定基础。
希望本文的内容能够帮助读者更好地理解施工组织设计编前讨论的重要性和流程。
做好施工组织设计
做好施工组织设计施工组织设计是指为了高效地完成施工任务，达到优质、安全、经济、环保的施工目标，对施工过程中人员、机械、材料、设备等资源进行有效组织和合理配置的工作。
做好施工组织设计对于工程项目的顺利进行具有重要意义。
下面将就做好施工组织设计的关键要点进行详细阐述。
一、充分了解工程特点做好施工组织设计需要对工程的特点有充分的了解。
包括工程的规模、工期、技术难度、地质条件、环境保护要求等方面。
只有深入了解工程的各项特点，才能有针对性地制定合理的施工组织设计方案。
二、合理配置人力资源在施工过程中，人力资源的配置是至关重要的。
要根据工程特点和施工任务的需求，合理确定各个部门的人员数量和职责分工，确保施工现场各项工作有序进行。
要注重人员的技能培训和安全教育，提高员工的专业水平和安全意识，确保施工作业的顺利进行，保障施工安全。
三、科学规划施工路线合理规划施工路线是施工组织设计的重要内容之一。
要充分考虑施工材料的运输、设备的进出、施工队伍的活动区域等因素，制定出科学合理的施工路线。
在规划施工路线时，还需要充分考虑交通、环境保护等因素，确保施工过程中不会对周围环境和交通造成影响。
四、合理配置施工机具和设备施工机具和设备的合理配置是保障施工质量和效率的关键。
要根据工程的具体要求，选择合适的施工机具和设备，保证施工过程中的各项任务能够顺利进行。
同时要做好机具和设备的维护保养工作，确保其在施工过程中的正常运转。
五、建立健全的制度与管理体系在施工组织设计中，建立健全的制度与管理体系至关重要。
包括施工管理制度、安全生产制度、环境保护制度等，通过建立健全的制度和管理体系，确保施工过程中各项工作有章可循、有序进行，最大程度地降低施工风险，提高施工效率。
六、注重施工现场的秩序与安全在施工组织设计中需要重视施工现场的秩序与安全管理。
要严格按照规定要求设置施工标识、安全警示标志等，确保施工现场的安全无隐患。
同时要合理划分施工区域，确保各项工作有序进行，避免因为施工现场混乱而导致事故发生。
施工组织设计的注意事项及常见问题解答
施工组织设计的注意事项及常见问题解答施工组织设计在工程项目的实施过程中起着至关重要的作用。
它涉及到项目的进度安排、资源管理、质量控制等方面，直接关系到工程的顺利进行和最终的质量。
然而，在实际操作中，施工组织设计常常面临一些问题和挑战。
本文将从注意事项和常见问题解答两个方面进行探讨。
一、施工组织设计的注意事项1. 充分了解工程项目的特点和要求：在进行施工组织设计之前，必须对工程项目的特点和要求有一个全面的了解。
这包括工程的规模、施工环境、工期要求、技术难点等方面。
只有充分了解工程项目的特点，才能有针对性地进行施工组织设计，确保施工的顺利进行。
2. 合理安排施工进度：施工进度是施工组织设计的核心内容之一。
在进行施工进度安排时，需要考虑到工程的实际情况和资源的可行性。
合理安排施工进度可以避免资源浪费和工期延误的问题。
3. 确保施工质量：施工质量是项目成功的关键因素之一。
在施工组织设计中，需要明确质量控制的目标和要求，并制定相应的措施和方法。
同时，还需要加强对施工过程中的质量监督和检查，确保施工质量达到预期目标。
4. 合理配置资源：资源管理是施工组织设计的另一个重要方面。
在进行资源配置时，需要根据工程的实际情况和要求，合理安排人力、物力和财力等资源。
合理配置资源可以提高施工效率，降低成本，确保项目的顺利进行。
二、常见问题解答1. 如何应对施工环境复杂的情况？在施工组织设计中，可能会遇到施工环境复杂的情况，例如地质条件恶劣、气候条件恶劣等。
在这种情况下，需要采取相应的措施来应对。
例如，可以进行地质勘察和预测，提前制定应对措施；可以采用适当的施工方法和技术，提高施工效率和质量。
2. 如何应对施工进度延误的问题？施工进度延误是施工过程中常见的问题之一。
在施工组织设计中，需要合理安排施工进度，并制定相应的措施来应对延误的情况。
例如，可以提前制定施工计划和进度表，加强施工管理和监督，及时发现和解决问题，确保施工进度的顺利进行。

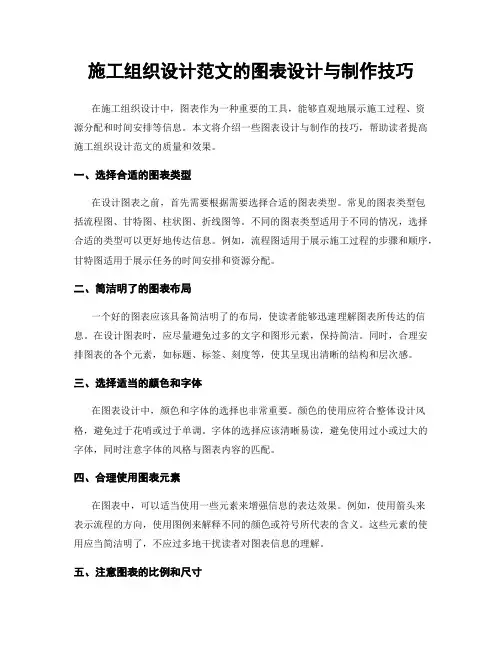

施工组织设计范文的图表设计与制作技巧
施工组织设计范文的图表设计与制作技巧在施工组织设计中，图表作为一种重要的工具，能够直观地展示施工过程、资源分配和时间安排等信息。
本文将介绍一些图表设计与制作的技巧，帮助读者提高施工组织设计范文的质量和效果。
一、选择合适的图表类型在设计图表之前，首先需要根据需要选择合适的图表类型。
常见的图表类型包括流程图、甘特图、柱状图、折线图等。
不同的图表类型适用于不同的情况，选择合适的类型可以更好地传达信息。
例如，流程图适用于展示施工过程的步骤和顺序，甘特图适用于展示任务的时间安排和资源分配。
二、简洁明了的图表布局一个好的图表应该具备简洁明了的布局，使读者能够迅速理解图表所传达的信息。
在设计图表时，应尽量避免过多的文字和图形元素，保持简洁。
同时，合理安排图表的各个元素，如标题、标签、刻度等，使其呈现出清晰的结构和层次感。
三、选择适当的颜色和字体在图表设计中，颜色和字体的选择也非常重要。
颜色的使用应符合整体设计风格，避免过于花哨或过于单调。
字体的选择应该清晰易读，避免使用过小或过大的字体，同时注意字体的风格与图表内容的匹配。
四、合理使用图表元素在图表中，可以适当使用一些元素来增强信息的表达效果。
例如，使用箭头来表示流程的方向，使用图例来解释不同的颜色或符号所代表的含义。
这些元素的使用应当简洁明了，不应过多地干扰读者对图表信息的理解。
五、注意图表的比例和尺寸在制作图表时，应注意图表的比例和尺寸的合理性。
图表的比例应该能够准确地反映数据的关系，尺寸应适中，不宜过小或过大。
同时，还应考虑图表的打印或展示环境，以确保图表在不同的媒介上都能够清晰可见。
六、使用专业的图表制作工具为了制作出高质量的图表，可以使用一些专业的图表制作工具。
这些工具可以提供丰富的图表模板和样式，使图表的制作更加简便和美观。
同时，这些工具还提供了数据导入和导出的功能，方便与其他软件进行数据的交互和共享。
总之，图表在施工组织设计中起到了至关重要的作用。
施工组织设计学习总结
施工组织设计学习总结
施工组织设计是指在施工过程中，根据工程项目的特点和要求，合理安排施工活动的先后顺序、施工方法和施工技术，制定施工计划和施工方案，以达到高效、安全、经济的施工目的的过程。
在学习施工组织设计的过程中，我总结了以下几点要点：
1. 熟悉工程项目的特点和要求：在进行施工组织设计之前，首先要对工程项目的特点和要求进行充分的了解和分析，包括工程的规模、工程的施工条件、工程的技术要求等，惟独了解了工程项目的特点和要求，才干制定出合理的施工组织设计方案。
2. 合理安排施工活动的先后顺序：在施工组织设计中，要根据工程项目的要求和施工条件，合理安排施工活动的先后顺序，确保施工活动的顺利进行。
例如，在进行土建施工时，要先进行基础工程的施工，然后再进行主体结构的施工，最后进行装饰工程的施工。
3. 制定施工计划和施工方案：在进行施工组织设计时，要制定出详细的施工计划和施工方案，包括施工的时间节点、施工的工艺流程、施工的质量要求等，惟独制定出详细的施工计划和施工方案，才干确保施工活动的顺利进行。
4. 考虑施工的安全和环保要求：在进行施工组织设计时，要充分考虑施工的安全和环保要求，制定出相应的安全和环保措施，确保施工过程中不发生安全事故，不对环境造成污染。
总的来说，施工组织设计是一个复杂的过程，需要综合考虑工程项目的特点和要求，合理安排施工活动的先后顺序，制定详细的施工计划和施工方案，考虑施工的安全和环保要求，惟独这样才干确保施工活动的顺利进行，达到高效、安全、经济的施工目的。
施工组织设计的使用方法及技巧
施工组织设计的使用方法及技巧施工组织设计是建筑工程中至关重要的一环，它涉及到工程的整体安排、施工进度的控制、资源的合理利用等方面。
在实际工作中，合理使用施工组织设计可以提高工程质量、降低成本、提高施工效率。
本文将介绍一些使用施工组织设计的方法和技巧，帮助工程师们更好地应用这一工具。
1. 充分了解工程特点在进行施工组织设计之前，工程师们需要对工程的特点进行充分了解。
这包括工程的规模、地理环境、施工条件等方面。
只有了解了这些特点，才能有针对性地进行施工组织设计，确保设计方案的可行性和有效性。
2. 综合考虑工期和质量在进行施工组织设计时，工程师们需要综合考虑工期和质量。
工期是施工进度的重要指标，而质量则是工程的保证。
要做到工期和质量的统一，需要在施工组织设计中合理安排施工工序、确定施工方法，并确保施工过程中的质量控制。
3. 合理分配资源资源的合理利用是施工组织设计的关键。
在进行施工组织设计时，需要根据工程的特点和施工条件，合理分配人力、物力和财力等资源。
合理分配资源可以提高施工效率，降低成本，并确保工程的顺利进行。
4. 制定详细施工计划详细的施工计划是施工组织设计的重要组成部分。
在制定施工计划时，需要考虑到工程的各个环节和细节，确保每个施工工序都有明确的时间安排和任务分配。
制定详细施工计划可以帮助工程师们更好地掌控施工进度，及时解决施工中的问题。
5. 引入先进技术和设备在进行施工组织设计时，可以考虑引入先进的技术和设备。
先进的技术和设备可以提高施工效率，减少人力投入，同时也可以提高工程质量。
在引入先进技术和设备时，需要充分考虑工程的特点和施工条件，确保其可行性和有效性。
6. 加强沟通与协调在进行施工组织设计时，需要加强与相关人员的沟通与协调。
这包括与设计人员、施工人员、监理人员等的沟通与协调。
只有充分沟通和协调，才能确保施工组织设计的顺利实施，避免因信息不畅或者误解而导致的问题。
7. 不断总结经验教训施工组织设计是一个不断总结经验教训的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工组织设计制图要领讨论周 杰2016-5中南勘测设计研究院有限公司中国电建一、设计规范及水利水电工程的划分阶段1. 设计院中使用的规范类型水利水电工程设计工作主要分为水电工程和水利工程两大类，根据工程分类的不同，需要采用相应的规程规范进行设计工作。
1) 水电工程设计规范以字母DL/T或DL开头，（DL/T是电力推荐标准，DL是电力标准）例如：DL/T 5397-2007《水电工程施工组织设计规范》；2) 水利工程设计规范以字母SL开头，例如：SL303-2004《水利水电工程施工组织设计规范》。
3) 建筑工程一般采用GB类规范，例如GB 50330-2002《建筑边坡工程技术规范》。
4) 公路工程采用JTG类规范，例如JTG D20-2006《公路线路设计规范》。
当然规范的使用也不一定必须遵守上述原则，比如有的规范本行业没有，那么在设计的时候也是可以借用其他行业的规范。
2. 水电站的设计阶段划分水电工程和水利工程的设计阶段可以划分为以下几个阶段，见表一。
施工组织设计的定义与内容参照DL/T 5397-2007《水电工程施工组织设计规范》，施工组织设计是根据工程地形、地质、水文、气象条件及枢纽布置和建筑物结构设计特点，以实现工程建设安全、优质、快速、经济为目标，综合研究施工条件、施工技术、施工组织与管理、环境保护与水土保持、劳动安全与工业卫生等因素，确定相应的施工导流、料源选择与料场开采、主体工程施工、施工交通运输、施工工厂设施、施工总布置及施工总进度的设计工作。
施工组织设计的内容主要包括：1)施工导流2)料源选择与料场开采3)主体工程施工4)施工交通运输5)施工工厂设施6)施工总布置7)施工总进度二、施工导流图纸施工导流图纸可分为：施工导流平面布置图和导流建筑物剖面图，两者组成一套图纸。
根据不同的导流方式，如隧洞导流、分期导流、明渠导流、底孔导流等，图纸所需表达的内容不尽相同。
下面分别以隧洞导流和分期导流为例，说明图纸应表达的具体内容。
a）隧洞导流1）施工导流平面布置图施工导流平面布置图是在首部枢纽布置图的基础上绘制的，即大坝、泄水和引水等建筑物布置完成后，再进行导流布置。
导流隧洞平面布置导流隧洞布置根据地形、地质条件和上下游围堰位置来确定轴线，须注意的主要事项是：（1）进出口轴线与河道主流方向的夹角宜小于30°。
（2）避免土洞进洞，隧洞进出口围岩覆盖厚度根据地形地质条件确定，一般不宜小于2倍洞径（B）。
（3）隧洞宜采取直线布置，根据地形，隧洞采取曲线布置时，弯曲半径不宜小于5倍洞径，转角不宜大于60°，在弯道的首尾应设置直线段，其长度不宜小于5倍洞径。
（4）进出口与上下游围堰应有一定距离，避免水流冲（淘）刷围堰堰脚造成失稳，一般不应小于20m。
（5）进出口明渠两侧以6 扩散角对称扩散。
（6）隧洞的轴线长度应尽可能最短最优（比选）。
图中应表达的主要内容有：隧洞进出口布置、开挖边坡、隧洞轴线、隧洞宽度、上下游围堰、彼此之间的位置关系、施工导流水力要素表、控制点坐标表等。
施工导流水力要素表、控制点坐标表见下表。
实际可见的导流建筑轮廓线均用粗实线表达，不可见部分（如在山体内的隧洞）用粗虚线表达，大坝、泄水和引水等建筑物除开挖轮廓线外，均用虚线表达（反映实际施工的先后顺序）。
图中标注应包括：隧洞进出口的坐标、隧洞各段的桩号、转弯半径及转角、进出口明渠高程、开挖边坡的马道高程、示坡线等。
围堰平面布置（1） 上下游围堰背水面坡脚与大坝基础开挖边坡开口线的距离应根据开挖深度、开挖坡比及地质条件确定，一般不宜小于10m 。
（2） 上下游围堰轴线应尽量最短（经济性）。
图中标注应包括：围堰堰头的坐标、堰顶高程、堰顶宽度、两侧游坡比等。
2）导流建筑物剖面图导流隧洞剖面图（1）导流隧洞沿平面轴线切纵剖面，剖面图应完整表达隧洞进出口明渠、洞身段以及原始地形，必要时应表达与相邻建筑的关系。
（2）隧洞断面图（横剖面）一般应根据不同的衬砌和浇筑断面分段，图中应表示不同的衬砌和浇筑厚度。
（3）导流隧洞宜采取城门洞型断面，顶拱中心角90°~180°，断面的高宽比一般取1.5。
图中标注应包括：隧洞分段桩号、隧洞坡比、结构高程与边坡开挖高程、断面尺寸、衬砌厚度和材料等。
围堰剖面图（1）上下游围堰分别切横剖面，横剖面位置宜选择在围堰轴线中部或堰高最大的部位。
（2）横剖面应完整表达围堰自堰基至堰顶的所有结构，内部填充材料等。
（3）围堰剖面图中，堰顶高程应高程设计洪水位1~2m。
（由围堰等级、风浪高度、安全超高和堰体结构形式等共同确定）（4）必要时，应补充沿轴线切的围堰纵剖面图。
图中标注应包括：堰顶高程、堰顶宽度、两侧游坡比、围堰内部填充材料、围堰堰体和堰基防渗措施、导流标准与流量、设计洪水位等。
b）分期导流1）施工导流平面布置图导流建筑平面布置须注意的主要事项是：（1）分期导流的平面布置图应根据导流期数分别绘制。
（2）分期围堰对河床的束窄程度可控制在40%~60%。
（3）横向围堰轴线与纵向围堰轴线的交角宜控制在90°~120°之间。
（4）围堰背水面坡脚距永久建筑物基础开挖边坡开口线的距离一般不宜小于10m。
（5）分期围堰尽可能利用永久建筑物。
（6）为利于河道行洪，视情况对束窄部分的河道进行清理扩挖。
图中应表达的主要内容有：分期围堰、当期拟施工的永久建筑物及彼此之间的平面关系、施工导流水力要素表、控制点坐标表等。
实际可见的导流建筑轮廓线均为粗实线表达，不可见部分用粗虚线表达，当期拟建的永久建筑物除开挖轮廓线外，均用细虚线表达（反映实际施工的先后顺序）。
图中标注应包括：围堰堰头的坐标、堰顶高程、堰顶宽度、纵向围堰坡比、围堰两侧坡面游坡比等。
2）导流建筑物剖面图（1） 分期导流的导流建筑物应分别绘制。
（2） 各期的上下游横向围堰、纵向围堰均应有横剖面，纵向围堰应有纵向剖面。
（3） 各围堰剖面图应尽量表达与永久建筑物和后期导流建筑的位置关系。
图中应表达的主要内容有：分期围堰剖面。
图中标注应包括：堰顶高程、堰顶宽度、两侧游坡比、围堰内部填充材料、围堰堰体和堰基防渗措施、导流标准与流量、特征水位等。
三、标注制图内容依据规范：DL/T 5347—2006《水电水利工程基础制图标准》、DL/T 5348—2006《水电水利工程水工建筑制图标准》、DL/T 5127-2001《水力发电工程CAD制图技术规定》1.图框类型：A0、A1、A2、A3、A4，一般施工部分多使用前A1、A2、A3图框。
图幅分区的数目应是偶数，按图样的复杂程度来确定。
分区线为细实线，每一分区的长度应在25～75mm之间选取。
在分区内按标题栏的长边方向，从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向，从上到下用大写直体拉丁字母依次编号。
编号顺序应从图纸的左上角开始，并在对应的边上重编一次。
2. 图框内图面的基本布置：CAD制图栏、会签栏、修改栏、标题栏。
3. 单位：采用国际单位制，一般结构尺寸以mm为单位，坐标、高程、桩号以m为单位。
4. 施工图纸中线宽的要求(以A1图框为例)：(1) 外轮廓线及建筑物轮廓线线型为实线，线宽取0.5mm；(2) 结构分缝线线型为实线，线宽取0.5mm；(3) 粗地形线线型为实线，线宽取0.25mm；(4) 不可见的结构分缝线、轮廓线线型为虚线，线宽取0.5mm；(5) 中心线、轴线、对称线线型为点画线，线宽取0.25mm；(6) 岩性分界线线型为点线，线宽取0.5mm；(7) 标题文字下方的线为实线，线宽取0.7mm~1.0mm；(8) 剖面符号为实线，线宽取0.7mm~1.0mm。
5. 图纸中字高的要求：标题中汉字字高一般为7mm~10mm，图中汉字的高度一般为3.5mm~5mm，数字、字母的高度不应该小于2.5mm（一般制图中为了图面美观，统一取3.5mm），剖面符号中文字高度一般比图中汉子大1~2个字号，说明条文字高取5mm。
6. 图面要求：(1) 图面中关系密切的剖面图应尽可能放在同一张图内；(2) 图面中视图的剖切符号的编号应有一定的顺序和规律，一般采用英文字母和阿拉伯数字表示。
(3) 图面应整洁美观，相邻图块间距以及与边框间距应得当，同时应方便阅览。
7. 尺寸及数字标注：(1) 尺寸界线用细实线绘制，尺寸的界线应由图形的轮廓线、中心线或轴线引出，尺寸界线一端应与图形轮廓线之间留有2mm~3mm的空隙，另一端宜超出尺寸线2mm~3mm。
尺寸线用细实线绘制。
尺寸界线应与尺寸线垂直。
(2) 连续尺寸的中间部分，因间隔较小无法画箭头时，可用小黑圆点代替箭头。
当结构比较复杂，尺寸线无法靠近结构轮廓标注时，可用牵引线将尺寸界线引出到适当的位置进行标注。
8. 其他各种标注：(1) 指北针一般设置在平面图样中的左上角，指北针的箭头指向正北方。
如(2) 立视图和铅垂方向的剖视图及水面高程，应采用45°等腰三角形的高程符号。
根据标注要求，三角形符号的尖端可向下指，也可向上指，高程数字一律写在符号的右边如：，。
平面图中高程或标号的数字写在长方形内，如：，。
(3) 桩号的标注形式为km的标注。
起点桩号标注“导0+000.000”；起点桩号之前的桩号标注为km－m(如导0－020.000)；起点桩号之后的桩号标注为km+m(如导1+020.000)。
四、主体工程施工图纸结合具体图纸简要介绍。
五、施工进度图纸结合具体施工进度计划表简要介绍。
