实验7 rlc串联谐振电路的研究

实验7 RLC串联谐振电路的研究1 、实验目的（ 1 ）学习测定 RLC 串联电路谐振曲线的方法，加深对串联谐振电路特性的理解。

（ 2 ）学习对谐振频率、通频带和品质因数的测试方法。

2 、原理说明（ 1 ） RLC 串联电路（图 4-7-1）的阻抗是电源角频率ω的函数，即当ωL- 1/ωC =0 时，电路处于串联谐振状态，谐振角频率为ω0= 谐振频率为f0=图4-7-1显然，谐振频率仅与元件 L 、C 的数值有关，而与电阻 R 和激励电源的角频率ω无关。

当ω＜ω0时，电路呈容性，阻抗角φ＜ 0 ；当ω＞ω0时，电路呈感性，阻抗角φ＞ 0 。

（ 2 ）电路处于谐振状态时的特性①由于回路总电抗 X0= ω0L-1/ω0C =0 ，因此，回路阻抗｜Z0｜为最小值，整个回路相当于一个纯电阻电路，激励电源的电压与回路的响应电流同相位。

②由于感抗ω0L 与容抗1/ω0C 相等，所以电感上的电压L与电容上的电压C数值相等，相位相差180 °。

电感上的电压（或电容上的电压）与激励电压之比称为品质因数Q ，即:在 L 和 C 为定值的条件下，Q 值仅仅决定于回路电阻 R 的大小。

③在激励电压（有效值）不变的情况下，回路中的电流 I= Us/R为最大值。

（ 3 ）串联谐振电路的频率特性①回路的响应电流与激励电源的角频率的关系称为电流的幅频特性（表明其关系的图形为串联谐振曲线），表达式为：当电路的 L 和 C 保持不变时，改变 R 的大小,可以得出不同 Q 值时电流的幅频特性曲线（如图 4-7-2 ）。

显然， Q 值越高，曲线越尖锐。

为了反映一般情况，通常研究电流比 I/I0与角频率比ω/ω0之间的函数关系，即所谓通用幅频特性。

其表达式为:这里， I0为谐振时的回路响应电流。

图 4-7-3 画出了不同 Q 值下的通用幅频特性曲线，显然， Q 值越高，在一定的频率偏移下，电流比下降得越厉害。

幅频特性曲线可以由计算得出，或用实验方法测定。

RLC串联谐振电路电路的研究

RLC串联谐振电路电路的研究
为了研究RLC串联谐振电路的特性，我们可以通过分析两个方面：电路的频率特性和功率特性。

首先，我们来研究电路的频率特性。

根据欧姆定律和基尔霍夫电压定律，我们可以得到下面的方程：
Xc-XL=0
其中，Xc表示电容的阻抗，XL表示电感的阻抗。

根据电容和电感的阻抗公式，我们可以得到：
1/ωC-ωL=0
这个方程可以转化为一个二次方程，解这个方程可以得到该电路的共振频率。

共振频率定义为使得电容和电感的阻抗相等的频率。

在共振频率附近，电路的电流幅值将达到最大值。

其次，我们来研究电路的功率特性。

根据电路的功率公式，我们可以得到电路的功率为：
P=I^2R
其中，I表示电路的电流，R表示电路的电阻。

根据Ohm's Law和电路的频率特性，我们可以将电流I表示为电压U和电阻R的函数：I=U/R
将这个式子代入功率公式，可以得到：
P=(U^2/R)*R=U^2/R
从这个公式可以看出，在共振频率处，电路的功率将达到最大值。

此外，当频率高于或低于共振频率时，电路的功率将逐渐降低。

综上所述，RLC串联谐振电路的研究可以分为两个方面：频率特性和功率特性。

通过对电路的分析和计算，我们可以确定电路的共振频率和共振状态下的电流幅值和功率大小。

了解电路的特性可以为电路的设计和应用提供参考，例如在通信系统中使用谐振电路可以实现频率选择性放大，提高通信的质量和可靠性。

rlc串联谐振电路总结

rlc串联谐振电路总结RLC串联谐振电路总结引言RLC串联谐振电路是一种基础的电路，广泛应用于各个领域，如通信、电力系统、医疗设备等。

本文将详细介绍RLC串联谐振电路的基本原理、特性以及应用，并结合实际案例进行分析和讨论。

一、RLC串联谐振电路的基本原理1.1 RLC电路元件介绍RLC电路由电阻（R）、电感（L）和电容（C）组成。

电阻是消耗电能的元件，电感是储存电能的元件，电容是储存电能的元件。

1.2 谐振的概念谐振是指电路中某些电压或电流的幅度具有最大值的现象。

RLC串联电路中，当电感、电容和电阻的参数选择合适时，可以实现谐振。

1.3 LRC电路的阻抗RLC串联电路的总阻抗可表示为Z = R + j(Xl - Xc)，其中R是电阻，j是虚数单位，Xl是电感的感抗（即感性阻抗），Xc是电容的容抗（即容性阻抗）。

感抗和容抗在不同频率下具有不同的大小和方向。

1.4 谐振频率谐振频率是指电路中感抗和容抗大小相等，阻抗最小的频率。

谐振频率可通过求解总阻抗为实数的频率得出。

二、RLC串联谐振电路的特性2.1 幅频特性幅频特性是指在不同频率下电压或电流的大小变化规律。

RLC串联电路在谐振频率附近，电压或电流的幅度较大，达到最大值；而在谐振频率之外，幅度逐渐减小。

2.2 相频特性相频特性是指在不同频率下电压或电流的相位差变化规律。

在谐振频率附近，电压与电流的相位差为0，即电压和电流完全同相；而在谐振频率之外，相位差逐渐增大。

2.3 幅相特性幅相特性是指在不同频率下电压或电流的幅值与相位差的关系。

在RLC串联电路中，幅值与相位差之间存在一定的关系，通常在Bode图中表示。

三、RLC串联谐振电路的应用3.1 通信领域RLC串联谐振电路在通信领域中被广泛应用于滤波器、调谐器等电路中。

通过合理选择电阻、电感和电容参数，可以实现滤波、频率选择功能。

3.2 电力系统RLC串联谐振电路在电力系统中用于电力因数校正、电力滤波等应用。

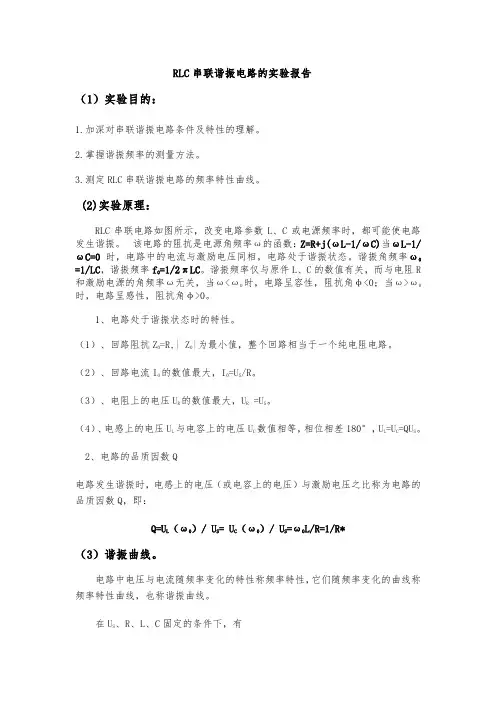

RLC串联谐振电路的实验报告

RLC串联谐振电路的实验报告（1）实验目的：1.加深对串联谐振电路条件及特性的理解。

2.掌握谐振频率的测量方法。

3.测定RLC串联谐振电路的频率特性曲线。

(2)实验原理：RLC串联电路如图所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。

该电路的阻抗是电源角频率ω的函数：Z=R+j(ωL-1/ωC)当ωL-1/ωC=0时，电路中的电流与激励电压同相，电路处于谐振状态。

谐振角频率ω0 =1/LC，谐振频率f=1/2πLC。

谐振频率仅与原件L、C的数值有关，而与电阻R和激励电源的角频率ω无关，当ω<ω0时，电路呈容性，阻抗角φ<0；当ω>ω时，电路呈感性，阻抗角φ>0。

1、电路处于谐振状态时的特性。

（1）、回路阻抗Z0=R,| Z|为最小值，整个回路相当于一个纯电阻电路。

（2）、回路电流I0的数值最大，I=US/R。

（3）、电阻上的电压UR 的数值最大，UR=US。

（4）、电感上的电压UL 与电容上的电压UC数值相等，相位相差180°，UL=UC=QUS。

2、电路的品质因数Q电路发生谐振时，电感上的电压（或电容上的电压）与激励电压之比称为电路的品质因数Q，即：Q=UL （ω）/ US= UC（ω）/ US=ωL/R=1/R*（3）谐振曲线。

电路中电压与电流随频率变化的特性称频率特性，它们随频率变化的曲线称频率特性曲线，也称谐振曲线。

在US、R、L、C固定的条件下，有I=US/U R =RI=RUS/U C =I/ωC=US/ωCU L =ωLI=ωLUS/改变电源角频率ω，可得到响应电压随电源角频率ω变化的谐振曲线，回路电流与电阻电压成正比。

从图中可以看到，UR 的最大值在谐振角频率ω处，此时，UL =UC=QUS。

UC的最大值在ω<ω处，UL的最大值在ω>ω处。

图表示经过归一化处理后不同Q值时的电流频率特性曲线。

从图中（Q1<Q2<Q3）可以看出：Q值越大，曲线尖锐度越强，其选择性就越好。

rlc串联谐振电路的研究实验报告

rlc串联谐振电路的研究实验报告实验目的：通过对rlc串联谐振电路的研究实验，探究在不同频率下电压、电流和相位的变化规律，加深对谐振电路的理解。

实验原理：rlc串联谐振电路是由电阻R、电感L和电容C串联而成的电路。

在谐振频率下，电感和电容的阻抗大小相等，电路中的电流和电压将达到最大值。

谐振频率的计算公式为f=1/(2π√(LC))。

在谐振频率下，电路中的电压和电流相位相同，电压和电流呈正弦关系。

实验仪器：1. 信号发生器。

2. 电压表。

3. 电流表。

4. 电阻箱。

5. 电感。

6. 电容。

实验步骤：1. 按照实验电路图连接好电路。

2. 调节信号发生器的频率，测量电路中的电压和电流。

3. 记录数据并绘制电压、电流随频率变化的曲线图。

4. 分析实验数据，得出结论。

实验结果：通过实验测量和数据处理，我们得到了以下实验结果：1. 当信号发生器的频率逐渐接近谐振频率时，电路中的电压呈现出明显的增大趋势，最后达到最大值。

2. 在谐振频率下，电路中的电流也达到最大值，且电压和电流的相位相同。

3. 在谐振频率上下，电路中的电压和电流均呈现出振荡变化，但相位差逐渐增大。

实验分析：根据实验结果，我们可以得出以下结论：1. 在rlc串联谐振电路中，当频率接近谐振频率时，电路中的电压和电流都会达到最大值。

2. 在谐振频率下，电路中的电压和电流相位相同，呈正弦关系。

3. 谐振电路的谐振频率与电感和电容的数值有关，频率与电感成反比，与电容成正比。

实验总结：通过本次实验，我们深入了解了rlc串联谐振电路的工作原理和特性。

在实验中，我们通过测量电路中的电压和电流随频率变化的规律，验证了谐振电路的谐振特性。

同时，我们也掌握了在实验中使用信号发生器、电压表、电流表等仪器的操作方法，提高了实验操作能力。

总之，本次实验为我们进一步学习电路谐振提供了宝贵的实践经验，也为我们今后的学习和科研工作打下了坚实的基础。

愿我们在今后的学习和实践中能够不断提高自己的实验能力，更好地应用所学知识。

rlc串联谐振电路的研究

RLC串联谐振电路是由电感（L）、电阻（R）和电容（C）依次串联组成的电路。

它在特定频率下能够表现出谐振现象，即电路对该频率的信号具有最大的响应。

研究RLC串联谐振电路通常涉及以下几个方面：
谐振频率的计算：研究RLC串联谐振电路的第一步是计算谐振频率，即电路对输入信号具有最大响应的频率。

谐振频率可通过以下公式计算：
ω = 1 / √(LC)
其中，ω为谐振角频率，L为电感值，C为电容值。

响应特性的分析：研究RLC串联谐振电路的响应特性，包括幅频特性和相频特性。

幅频特性是指在不同频率下，电路的幅度响应；相频特性是指在不同频率下，电路输出信号的相位与输入信号的相位之间的关系。

阻尼特性的研究：RLC串联谐振电路的阻尼特性对谐振现象的影响较大。

可以研究电路中的阻尼系数，根据阻尼系数的大小将电路分为三种情况：欠阻尼、临界阻尼和过阻尼。

瞬态响应的分析：研究RLC串联谐振电路的瞬态响应，即在输入信号发生变化时电路的响应过程。

可以通过分析电路的自然响应和强迫响应，了解电路的动态特性。

参数调节和优化：可以通过改变电感、电阻和电容的数值来调节和优化RLC串联谐振电路的性能。

通过合理选择电路元件的数值，可以实现在特定频率下的最大响应、频率选择性和增益控制等特性。

研究RLC串联谐振电路还可以应用于各种工程和科学领域，如通信系统、滤波器设计、无线电频率选择器等。

在具体研究中，可以使用数学建模、电路仿真和实验验证等方法，深入探究电路的行为和性能。

RLC串联谐振电路特性研究

RLC串联谐振电路特性研究RLC串联谐振电路是一种电路，由电感(L)、电容(C)和电阻(R)组成。

在谐振频率下，电路中的电感、电容和电阻之间会产生共振，使电压和电流达到最大值。

本文将从谐振频率、幅频特性和相频特性三个方面介绍RLC串联谐振电路的特性。

首先，RLC串联谐振电路的谐振频率可以通过以下公式计算：f=1/(2π√(LC))其中，f为谐振频率，L为电感的感值，C为电容的容值。

根据该公式，可以知道谐振频率与电感和电容的值有关，当电感或电容的值变化时，谐振频率也会相应变化。

而当电感和电容的值确定时，可以通过改变电阻的值来调节谐振频率。

其次，RLC串联谐振电路的幅频特性表明了在不同频率下电路的电压和电流的幅值变化。

在谐振频率下，电压和电流的幅值最大，此时电路具有最大的共振效应。

而在谐振频率上方和下方，幅值逐渐减小。

在谐振频率附近，幅频特性呈现出一个尖峰，该尖峰的带宽与电路的品质因数Q有关。

当电路具有较高的品质因数时，幅频特性的尖峰较窄，电路具有较窄的带宽。

反之，品质因数较低时，幅频特性的尖峰较宽，电路具有较宽的带宽。

最后，RLC串联谐振电路的相频特性表明了在不同频率下电路中电压和电流之间的相位差。

在谐振频率下，电压和电流之间的相位差为零，即二者完全同相。

而在谐振频率附近的上下方，相位差逐渐增大。

在谐振频率下方，电压超前电流；在谐振频率上方，电压滞后电流。

相频特性的斜率越大，相位差的变化越快。

综上所述，RLC串联谐振电路具有很多特性，包括谐振频率、幅频特性和相频特性。

谐振频率取决于电感和电容的数值，可以通过改变电阻值来调节。

幅频特性和相频特性描述了电压和电流在不同频率下的变化情况，以及它们之间的相位差。

这些特性对于理解和分析RLC串联谐振电路的工作原理和性能非常重要。

rlc串联谐振电路的研究实验结论

rlc串联谐振电路的研究实验结论以rlc串联谐振电路的研究实验结论为标题，写一篇文章研究实验结论：rlc串联谐振电路是一种能够在特定频率下实现电压最大化的电路。

通过对该电路进行实验研究，我们得出以下结论：1. 谐振频率的确定：在实验中，我们通过改变电容器的电容值和电感器的电感值，观察到当电容和电感的值满足一定关系时，电路会在特定频率下发生谐振现象。

通过实验数据的分析，我们可以计算得到谐振频率的数值，从而确定谐振频率的计算公式。

2. 电压的最大化：在谐振频率下，串联谐振电路的电压会达到最大值。

这是因为在该频率下，电感和电容的阻抗大小相等且相互抵消，使电路的总阻抗最小化。

因此，电压信号能够充分通过电路而不受阻碍，导致电压最大化。

3. 相位差的变化：在实验中，我们还观察到串联谐振电路中电压与电流之间存在相位差。

在低于谐振频率时，电流超前于电压；而在高于谐振频率时，电压超前于电流。

这是由于电感和电容的阻抗特性导致的。

在谐振频率时，相位差为零，电流与电压同相。

4. 能量损耗的存在：在实验中，我们发现串联谐振电路存在能量损耗的现象。

这是由于电阻的存在导致的，电阻会消耗电路中的能量并产生热量。

因此，在实际应用中，我们需要考虑电路中的能量损耗问题，以避免电路的过热或其他损坏情况的发生。

通过对rlc串联谐振电路的研究实验，我们得出了谐振频率的确定、电压最大化、相位差的变化以及能量损耗的存在等结论。

这些结论对于我们理解和应用谐振电路具有重要意义，也为进一步研究和应用提供了基础。

因此，在电路设计和工程实践中，我们可以根据这些结论来优化电路设计，提高电路的性能和效率。

RLC串联谐振电路研究 (2)

图1
3
二、原理说明
串联谐振频率
f0
2
1 LC
显然，谐振频率只与电路参数L和C有关，而与电阻R无关。调整L、C、f中的任何一个量，都能产生谐振。本实验是采用改变频率f的方法来实现谐振的。
4
二、原理说明
2．RLC串联谐振时电路的主要特点。
（1）阻抗最小 Z=R，电路呈现电阻性。当电
源电压Ui一定时，电流最大为串联谐振电流。
通频带
fBw
fH
fL
f0 Q
说明通频带的大小与品质因数Q有关。Q值越大，通频带越窄，谐振曲线越尖锐，电路的选择性越好。
8
三、实验设备
表1
9
四、实验内容
按图3电路接线，取R＝330Ω，调节信号源输出电压为1V正弦信号，并在整个实验过程中保持不变。
图3
10
四、实验内容
1、找出电路的谐振频率fo。其方法是，将交流毫伏表接在电阻R两端，令信号源的频率由小逐渐变大（注意要维持信号源的输出幅度不变），当UO的读数为最大时，读得频率计上的频率值，即为谐振频率fo，然后测量出U0、UC0、UL0之值（注意及时更换毫伏表的量程），记录在表2中。
15
六、预习思考题
4、预习附录中的“晶体管毫伏表”的使用方法。
16
11
四、实验内容
表2 RLC串联电路谐振点状态测试记录
12
四、实验内容
2、测定电流谐振曲线。在谐振点两侧，应先测出下半功率频率fL和上半功率频率fH 相应的U0值，然后逐点测出不同频率下U0 值，记录在表3中
3、取R=1KΩ，重复步骤1、2的测量。
13
四、实验内容
表3 RLC串联电路电流谐振曲线测试记录

RLC串联电路的谐振特性研究实验报告.doc

RLC串联电路的谐振特性研究实验报告.doc 实验目的：1. 了解RLC串联电路的工作原理及其谐振特性；2. 掌握测量RLC串联电路谐振频率和谐振带宽的方法。

实验仪器：1. RLC串联电路实验箱；2. 信号源；3. 示波器。

实验原理：RLC串联电路是由电阻、电感和电容串联形成的电路，它可以产生共振现象。

当其频率为共振频率时，电路中流过电流的大小取决于电路中的电感和电容。

此时，电路呈现出很高的阻抗，电流最大。

谐振频率 f0 由以下公式给出：f0 = 1 / (2π√LC)其中，L 为电路中的电感，C 为电路中的电容。

Z0 = R + j(XL - XC)谐振带宽 BW 的计算公式为：BW = Δf = f2 - f1其中，f1 和 f2 分别为电路总阻抗等于Z0/√2 时的频率。

实验步骤：1. 连接实验电路：将电阻、电感和电容串联起来，组成 RLC 串联电路，并连接信号源和示波器。

2. 设置信号源：将信号源的频率调节旋钮设置到最小值，同时将信号源电压调节旋钮调整到最大值。

3. 测量谐振频率：将示波器调节到 X-Y 模式，然后调节信号源频率调节旋钮，逐渐增大频率，直到示波器屏幕上显示出一个正弦波。

此时，记录下示波器显示的频率值，即为电路的谐振频率 f0。

实验结果：1. 在本次实验中，使用的电阻、电感和电容的值分别为：R = 1kΩ，L = 10mH，C = 0.1μF。

2. 在逐渐增大信号源频率的过程中，当频率达到 2231 Hz 时，电路中开始出现正弦波，此时记录下的频率值即为电路的谐振频率 f0。

3. 继续增大信号源频率，当频率达到 2358 Hz 时，电路总阻抗等于Z0/√2 时，记录下此时信号源频率调节旋钮的读数。

5. 通过计算，得到电路的谐振带宽为 157 Hz。

1. RLC串联电路可以产生共振现象，其频率为谐振频率 f0。

2. 对于给定的 RLC 串联电路，谐振频率 f0 取决于电路中的电感和电容的值。

RLC串联谐振电路的研究

实验六 RLC 串联谐振电路的研究一、实验目的1、进一步了解RLC 串联电路的频率响应。

2、加深理解RLC 串联电路的谐振特点。

3、学会谐振频率及品质因数的测量方法。

4、学会频率特性曲线的绘制。

二、实验设备和器材函数信号发生器双踪示波器万用表 MF -500型交流毫伏表 0～600 V谐振电路实验板三、实验原理与说明谐振有时有利，有时有害，所以要研究谐振的特性，做到利用它的优点，避免其不利。

1、谐振条件：RCL 串联电路如实验图6-1所示。

2、谐振频率：LC w 10=； LCf π210=。

3、串联谐振电路的特点（1）谐振时总阻抗Z = R 最小；（2）当电源电压一定时，谐振时电路电流最大；（3）品质因数Q 越大，电路的频率选择性越好，谐振曲线越尖锐。

（4）谐振曲线：如实验图6-2所示。

四、实验内容与步骤1、用变频方法实现谐振（1）按实验图6-1接好电路，固定参数U S = 4 V ，R =100Ω，L =180 mH 。

（2）改变电源频率，测电阻电压U R ，电流I，当U R、I最大时对应的频率即为谐振频率f0。

注意谐振点附近取点要密，测量结果填入实验表6-1中。

实验表6-1（3）改变电源频率，测量电容电压U C ，电感电压U L ，U L= U C 时对应的频率即f0。

2、测谐振曲线保持参数U、L、C一定，改变电源频率，分别测R=100Ω和R=1000Ω时的谐振特性曲线（I～f曲线）。

3、观察端口电压和电流的相位关系用示波器观察f分别为（1/2）f0、f0，（3/2）f0时端口电压U、电流I的波形，说明U，I 的相位关系及电路性质。

4、测量品质因数测f = f0时的U L0和U C O，求Q =U L O/U或Q = U C O/U。

5、作I～f曲线。

五、实验注意事项1、测试频率点应在靠近谐振频率附近多取几点。

在变换频率测试前，应调整信号输出幅度（用示波器监视输出幅度），使其维持在3 V值。

实验七 RLC串联谐振电路的研究(共3页)

1实验七 RLC 串联谐振电路的研究一、实验目的（1）测定RLC 串联电路的谐振频率，加深对其谐振条件和特点的理解。

（2）测量RLC 串联电路的幅频特性、通频带和品质因数Q 值。

二、实验原理1．RLC 串联谐振在图7-1所示的RLC 串联电路中，电路的复阻抗：1()L C Z R j L R j R jX Z X X Cw j w 骣÷ç=+-=+-=+= ÷ç÷ç桫电路的电流：ss1U U I ZR j L C w w 贩·==骣÷ç+-÷ç÷ç桫改变输入正弦交流信号的频率（w ）时，电路中的感抗、容抗都随之改变，电路的电流大小和相位也发生了变化。

当RLC 串联电路的总电抗为零，即10L Cw w -=时，电路处于谐振状态。

此时Z R =，S U ·与I ·同相。

谐振角频率：0w =0f =显然，电路的谐振频率0f 与电阻值无关，只与L 、C 的大小有关。

当0f f <时，电路呈容性，阻抗角0j <；当0f f =时，电路处于谐振状态，阻抗角0j =，电路呈电阻性，此时电路的阻抗最小，电流0I 达到最大；当0f f >时，电路呈感性，阻抗角0j >；2．品质因数Q当RLC 串联谐振时，电感电压与电容电压大小相等，方向相反，且有可能大于电源电压。

电感（或电容）上的电压与信号源电压之比，称为品质因数Q ，即0C L 0S S 1L U U Q R RCU U w w =====L 、C 不变时，不同的R 值可得到不同的Q 值。

3．幅频特性和通频带RLC 串联电路的电流大小与信号源角频率的关系，称为电流的幅频特性，其表达式为RU SU SU RU图7-1 RL C 串联电路2I ==电流I 随频率f 变化的曲线，如图7-2所示。

rlc串联谐振电路研究实验报告

rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：本文旨在研究RLC串联谐振电路的特性和性能。

RLC串联谐振电路是一种常见的电路结构，它由电阻（R）、电感（L）和电容（C）组成。

在特定频率下，RLC串联谐振电路能够表现出共振现象，这对于电子工程领域的应用具有重要意义。

实验目的：1. 研究RLC串联谐振电路的频率响应特性；2. 探究电阻、电感和电容对谐振频率和带宽的影响；3. 分析RLC串联谐振电路的相位差和频率之间的关系；4. 理解RLC串联谐振电路的功率传输和能量转换机制。

实验步骤：1. 搭建RLC串联谐振电路实验装置，包括电源、电阻、电感和电容等元件；2. 测量不同频率下电压和电流的数值；3. 绘制电压-频率和相位差-频率曲线，并找出谐振频率和带宽；4. 分析实验数据，总结RLC串联谐振电路的性能特点。

实验结果：通过实验测量和数据处理，我们得到了以下结果：在RLC串联谐振电路中，当输入信号频率等于谐振频率时，电路中的电流和电压达到最大值。

此时，电容的电压和电感的电流互相抵消，只有电阻消耗能量。

在谐振频率附近，电路的带宽较小，能够保持较高的品质因数。

而当频率远离谐振频率时，电路的电流和电压将会衰减。

讨论：通过实验数据和分析，我们可以得出以下结论：RLC串联谐振电路具有选择性放大特性，在谐振频率附近，电路能够对特定频率的信号进行放大，而对其他频率的信号进行衰减。

这种特性使得RLC串联谐振电路在无线通信、音频放大和滤波等领域有着广泛的应用。

实验结果还显示，电阻、电感和电容对RLC串联谐振电路的性能有着重要影响。

电阻的增加会减小电路的品质因数，降低谐振频率和带宽；电感值的增加会提高电路的品质因数，增大谐振频率和带宽；而电容的变化则会对谐振频率产生较大影响。

结论：通过本次实验，我们深入了解了RLC串联谐振电路的特性和性能。

该电路在电子工程领域具有重要应用，能够对特定频率的信号进行放大和滤波。

rlc串联谐振电路实验讨论

rlc串联谐振电路实验讨论引言：谐振电路是电路中常见的一种特殊电路，它在特定的频率下能够产生共振现象，具有很多实际应用。

本文将以rlc串联谐振电路实验为基础，深入讨论其原理、实验步骤和结果分析，以及谐振电路在实际应用中的一些典型案例。

一、实验原理：rlc串联谐振电路由电阻（R）、电感（L）和电容（C）组成，当电路中的电容和电感的反应达到平衡时，电路中的电流达到最大值，此时称为谐振。

谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值。

二、实验步骤：1. 准备实验所需材料，包括电阻、电感、电容、示波器等。

2. 搭建rlc串联谐振电路，将电阻、电感和电容连接起来。

3. 将示波器连接到电路的输出端，用来观察电路中的电压变化情况。

4. 调节信号发生器的频率，逐渐增大频率，观察示波器上的波形变化。

5. 当示波器上的波形幅度达到最大值时，记录下此时的频率，即为谐振频率。

三、实验结果分析：根据实验所得数据，可以计算出谐振频率，并进一步分析电路中的电流和电压变化情况。

在谐振频率处，电路中的电流达到最大值，而电压则达到最小值。

这是因为在谐振频率下，电容和电感的反应互相抵消，使得电路中的电流增大，而电压降低。

通过改变电阻、电感和电容的值，可以对谐振电路进行调节，从而实现对谐振频率和幅度的控制。

这在实际应用中非常有用，例如在无线通信中，可以利用谐振电路来选择特定频率的信号进行放大和传输。

四、谐振电路的应用案例：1. 无线电收音机：无线电收音机中常常使用谐振电路来选择特定频率的无线电信号进行放大和解调。

2. 图像传输：在图像传输中，通过调节谐振电路的频率和幅度，可以实现对图像信号的解码和放大。

3. 无线充电：无线充电技术中，利用谐振电路可以实现对电能的高效传输和接收。

结论：通过rlc串联谐振电路实验，我们深入了解了谐振电路的原理、实验方法和结果分析，并探讨了谐振电路在实际应用中的一些典型案例。

RLC串联谐振电路的研究

RLC串联谐振电路的研究首先，我们来了解一下RLC串联谐振电路的基本结构。

它由一个电阻元件、一个电感元件和一个电容元件按照一定的顺序连接起来，形成一个串联电路。

电容元件和电感元件共同构成谐振回路，而电阻元件则起到了阻尼的作用。

在电路中施加一个外部交流电源，RLC串联谐振电路能够在特定的谐振频率下达到最大的电流响应。

接下来，我们研究RLC串联谐振电路的工作原理。

在谐振频率下，电阻、电感和电容元件可以形成一个频率选择性的共振回路。

此时，电感元件和电容元件的阻抗互相抵消，只有电阻元件阻抗起作用，整个电路呈现出纯电阻特性。

由于电阻元件的存在，电路中的电流受到了阻尼，不会无限增长。

因此，RLC串联谐振电路能够在谐振频率下对输入信号进行放大。

在研究RLC串联谐振电路时，我们首先需要分析电路的频率响应特性。

这可以通过计算电路的戴维南等效电路或者使用频率响应曲线图来完成。

在RLC电路中，频率响应的峰值对应着电路的谐振频率。

所以，通过分析RLC串联谐振电路的频率响应特性，我们可以得到电路谐振频率的大小和位置。

接下来，我们将研究RLC串联谐振电路的谐振频率和相位特性。

谐振频率是电路频率响应的峰值，它决定了电路的放大能力。

而电路的相位特性则是指输入信号和输出信号之间的相位关系。

在谐振频率下，输入信号和输出信号的相位差为0，也就是说它们完全处于同相位状态。

此外，我们还可以研究RLC串联谐振电路的幅频特性。

幅频特性通过分析电路的增益-频率曲线来研究电路对不同频率信号的响应能力。

在谐振频率下，电路的增益将达到最大值，也就是输出信号会得到最大的放大。

最后，我们可以研究RLC串联谐振电路的带宽和品质因数。

带宽是指电路在频率响应曲线上两个增益下降到峰值的一半所对应的频率差。

带宽越大意味着电路对频率信号的放大能力越强。

品质因数则是电路的品质衡量指标，它定义为谐振频率除以带宽。

品质因数越大，代表电路的频率选择性越好，也就是对输入信号的放大能力越强。

rlc串联谐振电路的研究

rlc串联谐振电路的研究
RLC串联谐振电路是一种常见的电路结构，它由一个电感器、一个电容器和一个电阻器串联而成。

在特定的频率下，电路中的电感器和电容器之间会形成谐振现象，电路中的电流和电压将达到极大值。

首先，我们来研究该电路的谐振频率。

谐振频率可以通过以下公式计算得到：
f = 1 / (2π√(LC))
其中，f表示谐振频率，L表示电感器的电感值，C表示电容
器的电容值，π表示圆周率。

这个公式说明，电感和电容值越大，谐振频率越低。

接下来，我们研究该电路的谐振特性。

在谐振频率下，电路中的电感、电容和电阻之间的相互作用将达到最佳状态。

电感器的电感将储存最大的能量，而电容器的电容将储存最大的电荷。

此时，电路中的电压和电流将达到最大值。

此外，谐振电路还具有一些重要的特性。

首先，电路中的电压和电流是处于相位差的，其中电流处于电压的前导相位。

这是因为电感器对电流具有较大的阻抗，而电容器对电流具有较小的阻抗。

其次，当频率偏离谐振频率时，电路中的电压和电流将逐渐减小，形成一个带通滤波器。

最后，我们来研究该电路的应用。

RLC串联谐振电路常常用
于频率选择电路，可以选择特定频率的信号进行放大和传输。

此外，它还可以用于滤波电路，滤除特定频率范围的噪声和干扰信号。

总的来说，RLC串联谐振电路是一种重要且常用的电路结构，具有独特的谐振特性。

通过研究和应用这一电路，我们可以更好地理解和利用电磁学原理，实现对特定频率信号的控制和传输。

实验十三 RLC串联谐振电路的研究

实验十三 RLC 串联谐振电路的研究一、实验目的（1）验证RLC 串联电路谐振条件及谐振电路的特点。

（2）学习使用EWB 仿真软件进行电路模拟。

二、实验原理图1 RLC 串联谐振电路图1为RLC 串联谐振电路，其中电源为幅值不变而频率可调的交流电压源，串联回路的总阻抗为X R X X R C L R Z C L j )(j 1j j +=++=-+=ωω，当串联回路中电抗0=X 时，回路发生谐振，即当CL 001ωω=（谐振条件）时，电路发生谐振。

此时，谐振角频率为LC 10=ω，谐振频率为Hz 210LCf π=，可见，串联回路的谐振频率仅由回路本身的电感、电容元件的参数决定，而与电阻R 以及外加电压源的电压、频率无关。

发生谐振时，电感上的电压（或电容上的电压）与电源电压之比称为电路的品质因数Q ，即RCL CRR L U U U U Q S C S L /10000=====ωω。

可见，品质因数也只取决于电路元件的参数值，而与外界因素无关。

串联电路实现谐振的两种方式：（1）电路元件参数不变，改变电源频率f 使之等于电路的谐振频率f 0，电路发生谐振。

（2）电源频率f 不变，改变电路的参数（调电容C 或电感L ，常改变C ），即改变电路的谐振频率f 0，使f f =0，同样也可使电路处于谐振状态。

RLC 串联电路谐振时的特点：（1）谐振时串联回路的总阻抗为：R CL R Z =-+=)1j(000ωω，此为纯电阻，且数值最小。

（2）谐振时的回路电流为RU Z U I SS ∙∙∙==00，其值最大，且与激励源S U ∙同相位，其有效值为RU I S=0。

（3）谐振时电阻R 上的电压S SR U RU R I R U ∙∙∙∙=⋅==00，它与激励源S U ∙大小相等、相位相同。

（4）谐振时电容C 上的电压为：S SC U Q RU C I C U ∙∙∙∙-=⋅-=-=j 1j 1j 0000ωω，谐振时电感L 上的电压为：S SL U Q RU L I L U ∙∙∙∙=⋅==j j j 0000ωω，可见，谐振时电容两端电压与电感两端电压大小相等，相位相反。

RLC串联谐振电路电路的研究

RLC串联谐振电路电路的研究RLC串联谐振电路是一种常用的电路结构，在电路中，电感（L），电容（C）和电阻（R）依次相连，形成一个串联电路。

该电路的谐振频率是指在该频率下，电感与电容产生的阻抗相等，电路中的电流可以达到最大值。

谐振频率可以根据电感、电容和电阻的数值计算得出。

RLC串联谐振电路的重要性在于其在信号处理和滤波器设计中的广泛应用。

谐振电路可以在特定频率下增强或阻止特定频率的信号，从而实现信号的选择性放大或抑制。

因此，了解和研究RLC串联谐振电路的工作原理、性质和特点对于电子工程师和电路设计师至关重要。

首先，研究RLC串联谐振电路的工作原理是必不可少的。

在谐振频率下，电感和电容的产生的阻抗相等，电路中的电流可以达到最大值。

这是因为在谐振频率下，电感和电容的阻抗具有相反的相位，可以抵消彼此。

而电阻对电路中的电流没有影响。

其次，研究RLC串联谐振电路的频率响应特性也是重要的。

频率响应是指电路对不同频率信号的响应程度。

在谐振频率附近，电路的频率响应表现为一个较为尖锐的共振峰，这意味着对谐振频率附近的信号具有较高的放大和传递能力。

而在谐振频率两侧，电路的频率响应衰减，对信号的传递能力较弱。

进一步，研究RLC串联谐振电路的品质因数也是重要的。

品质因数是指电路的质量或品质衡量指标，决定了电路的频率选择性和能量损耗。

品质因数可以通过电路的谐振频率与谐振曲线的带宽之比计算得出。

品质因数越大，电路的频率选择性越好，能量损耗越小。

此外，研究RLC串联谐振电路的稳定性和幅频特性也是重要的内容之一、稳定性是指电路对输入信号的幅度和相位变化的响应程度。

稳定性好的电路可以保持输入信号的形状和幅度，减少失真。

幅频特性表示电路的放大或衰减程度随频率变化的情况。

了解电路的幅频特性可以帮助设计者选择合适的频率范围，实现期望的信号处理效果。

最后，研究RLC串联谐振电路还需要关注电路中的各个元件的选取、参数的计算和电路的实际应用。
