新型分离式张力腿平台概念设计
张力腿平台
张力腿平台发展与简介导管架平台和重力平台由于其自重和工程造价随水深大幅度地增加, 已经不适应深水域油气开发, 所以本世纪60 年代提出了顺应式平台的概念, 并在近20年的平台设计中得到了广泛的发展应用。
顺应式结构的典型实例是张力腿平台(Tension LegPlatform 简称为TLP)。
张力腿平台最重要的特点是平台的竖向运动很小, 水平方向的运动是顺应式的, 结构惯性力主要是水平方向的回弹力。
张力腿平台的结构造价一般不会随水深增加而大幅度地增大。
近二十年来, 经过张力腿平台设计生产的实践,证明张力腿平台具有良好的运动性能, 是深水海域油气生产适宜的平台形式。
张力腿平台结构张力腿平台(简称TLP)适用于较深水域(300~1500m)、且可采油气储量较大的油田。
TLP 一般由上部模块(Topside)、甲板、船体(下沉箱)、张力钢索及锚系、底基等几部分组成。
其船体(下沉箱)可以是三、四或多组沉箱,下设3~6组或多组张力钢索,垂直与海底锚定。
平台及其下部沉箱受海水浮力,使张力钢索始终处于张紧状态,故在钻井或采油作业时,TLP几乎没有升沉运动和平移运动。
其微小的升沉和平移运动(平移运动仅为水深的1.5% ~2%),在钻井和完井时主要由水中和井内相对细长的钻具及专用短行程补偿器补偿张力腿平台技术特点张力腿式钻井平台是利用绷紧状态下的锚索产生的拉力与平台的剩余浮力相平衡的钻井平台或生产平台。
张力腿式钻井平台也是采用锚泊定位的,但与一般半潜式平台不同。
其所用锚索绷紧成直线,不是悬垂曲线,钢索的下端与水底不是相切的,而是几乎垂直的。
用的是桩锚(即打入水底的桩为锚)或重力式锚(重块)等,不是一般容易起放的抓锚。
张力腿式平台的重力小于浮力,所相差的力量可依靠锚索向下的拉力来补偿,而且此拉力应大于由波浪产生的力,使锚索上经常有向下的拉力,起着绷紧平台的作用。
作用于张力腿式钻井平台上的各种力并不是稳定不变的。
在重力方面会因载荷与压载水的改变而变化;浮力方面会因波浪峰谷的变化而增减;扰动力方面因风浪的扰动会在垂向与水平方向产生周期变化,所以张力腿的设计,必须周密考虑不同的载荷与海况。
TLP平台调研
张力腿监测系统(TTMS)
目的
为确定张力筋腱的受力状态以及平台上部荷载 的分布情况,一般进行TLP张力筋腱张力测量。
冗余 容错
依据
当张力接近0甚至为负,或超过其张力许用值 时,均表明上部荷载或环境荷载超过许用值。 顶张力
提供实时和历史数据
监测内容
弯曲载荷 VIV
查询,报警功能,并 结合特定算法分析辅 助调整平台质量分配
张力腿平台受力状态
波浪周期范围 (5-20s)
3、张力腿平台的水面运动自由度(纵荡、横荡和艏 摇)运动周期与半潜式平台或SPAR平台相同,一般为 100-200s.
波频响应
浪致运动
低频响应
高频响应
涡激运动
THANKS
MOSES平台结构形式
SeaSar平台结构形式
典型TLP的结构形式
张力腿海洋平台结构示意图源自2、张力腿平台监测系统 张力腿系统(TTS) 功能
每组张力腿通常由 2-4根张力筋腱组成
张力腿产生的拉力将TLP限制在允
许的运动偏差及合理姿态和吃水范围内,实 现平台在设计环境下的生产功能需求。
张力筋腱 上端和下端接头 TTS
功能
评估 验证 辅助
TTMS 结构组成图
3、水动力性能
稳性 抗倾覆和抗滑移能力。
张力腿平台服役状态稳性来自 于张力腿的张力。因此,标准要求 进行完整和损伤分析来规范张力腿 设计以确保平台稳性 。
北海挪威钻井平台倾覆事故
张力腿设计原则
(1)最小预张力应确保在设计极 端环境条件下,张力腿的张力大于 零。
TLP平台调研(二)
徐留洋
2017.03.21
1
2
3
1、张力腿平台
新型分离式张力腿平台概念设计
张力 腿平 台 在 水 平 方 向属 于 一 种 顺 应 式 深 水 平 台 , 垂 向通过平 行 且 张 紧 的张 力腿 系统 垂 直 系 在
泊 在海底 , 够使得 平 台的各 方 向运 动 的 固有 周期 能 均 避开 海洋 波浪 的能 量 集 中 区域 , 有 良好 稳 定 的 具
运 动性 能 。
式 张力 腿平 台 ( T P ;2 海 星式张 力腿平 台 ( e . C L )( ) Sa S r L )( ) t P ;3 最小 化 深 海 水 面 设 备结 构 张力 腿 平 aT 台 ( S ST P ;4 延伸 式张 力腿平 台( T P 。 MO E L ) ( ) E L ) 不 同形 式 T P的特点 : L
T J。C p l 提 出了用 于 深水 边 际油 田 的浮 力 腿 I P op e
结 构 。B aahr a等 等应 用数 值模 拟 的方 法 对 htcay t y
迷 你 式 S at L es rT P的耦 合 动 力 响 应 进 行 了分 析 。 a
Y n 等 进 行 了位 于 墨西 哥 湾 的延 伸 式 T P平 台 ag L
公 司设 计 研 发 , 申请 了专 利 , 要 应 用 于较 小 储 已 主 量 的油气 田开发 。它 的承 载 效 率较 传 统 式 的要 高 , 系泊 范 围较 大 , 够 提 高 平 台运 动 响 应 性 能 , 块 能 模 化设计 , 案灵 活 , 方 能够 适 应 不 同 环境 的要 求 , 于 便
建 造和安 装 。
在极端 海况下 张力 腿断 开时 瞬态效 应 的数 值模 拟 。
的 Sat 在西 非 和 巴西 海 域 的 研 究项 目以及 墨西 es r a 哥海 湾 的应用项 目, 计工作 水深 分别 达到 了 273 设 4
张力腿平台
按照功能和应用方式分类 可以分为大载荷张力腿平台、迷你型张力腿平台、井口张力腿平 台三大类;
水下采油树的使用始于1967年。水下采油 树(Christmas tree),应用于石油工业, 主要用于悬挂下入井中的油管柱,密封油 套管的环形空间,控制和调节油井生产, 保证作业,录取油,套压资料,测试及清 蜡等日常生产管理。
8
第二代张力腿平台
第二代张力腿平台出现于20世纪90年代初期,在继承传统类型张力 腿平台优良运动性能和良好经济效益的同时,对结构形式进行了优化 改进,使张力腿平台更适合于深海环境,并且降低了建造成本。
SeaStar TLP的平台 主体是由一个垂直悬浮 的圆柱体结构和三根矩 形截面的水平浮筒组成。
7
第一代张力腿平台
Heidrun TLP建成于1995年,位 于北海距挪威海岸175km的海域,工 作水深345m。 Heidrun TLP是世界上第一座也 是惟一的一座混凝土张力腿平台。因为 其主体构造采用了混凝土结构,所以主 体排水量远远超过其他钢制张力腿平台, 达到了288000t左右。 从1984年至今,世界上建成投入 生产的传统类型张力腿平台共有11座, 尚未发生过倾覆、沉没等重大事故,拥 有优良的工作记录,由此坚定了业界对 TLP这种新兴海洋平台结构的信心。
ቤተ መጻሕፍቲ ባይዱ
井口张力腿平台(Tension Leg Wellhead Platform,TLWP)是一 种经济型的张力腿平台。井口张力腿不能独立进行生产工作,在 它的平台上体只安装有控井设施,而其他的石油生产和处理设施 都安装在一艘位于平台附近的辅助生产设施上,如FPSO(浮式 生产储油装置)等。
11
谢谢观看!
MOSES TLP的主体由四 根细长角柱和一个水下浮式 基座构成。平台的浮力主要 由水下浮式基座提供。
张力腿平台短周期运动响应特性及影响因素分析
平台控制策略优化设计
总结词
提高控制精度、增强抗干扰能力、实现快 速响应
VS
详细描述
研究优化平台的控制策略,包括对锚链张 力的控制、对平台姿态的控制等,以提高 控制精度,增强抗干扰能力,并实现快速 响应。
平台环境适应性优化设计
总结词
增强平台环境适应性、降低环境因素的影 响
详细描述
通过研究平台在不同环境条件下的响应特 性,优化平台的设计,以增强平台对环境 的适应性,并降低环境因素对平台性能的 影响。
控制参数选择
在选择控制策略后,控制参数的选择也会影响平台的运动响应。例如,在PID控 制中,比例、积分和微分参数的选择会对平台的运动产生直接影响。
04
张力腿平台的优化设计研 究
平台结构优化设计
总结词
提高平台稳定性、降低能耗、减轻重量
详细描述
通过分析平台结构的力学特性,研究优化平台的主船体、张 力腿、锚链等关键部件的设计,以提高平台的稳定性,并降 低平台的能耗和重量。
实验结果与理论分析的对比与讨论
要点一
对比分析
要点二
讨论
将实验结果与理论分析进行对比,验证了理论模型的准 确性,发现了实验中一些特殊情况下的误差和不足。
对实验结果和理论分析进行了深入讨论,提出了改进实 验和理论模型的建议,为后续研究提供了参考。
感谢您的观看
THANKS
根据平台运动方程的形式和特点,选择合适的求解 方法,如数值积分法、解析法等。
数值积分
采用数值积分法对平台运动方程进行求解,得到平 台运动响应的时间历程。
结果分析
对求解结果进行分析,包括位移、速度、加速度等 响应特征。
平台运动特性的分析方法
时域分析
20311092_张力腿平台(TLP)上部组块设计深入研究
收稿日期 修回日期 !!
"'%&G2>28&(
'%&G2&&2&
!!作者简介武震华)&G>%.! 男 *! !硕士!高级工程师!主要从事海洋石油工程机械专业设备选型设计和海洋油气田开发
项目设计管理$
Copyright©博看网. All Rights Reserved.
增刊
武震华!等"张力腿平台 上 )D:Z* 部组块设计深入研究
D:Z 上 部 设 施 的 理 想 平 面 重 心 位 置 为 下 浮 体 垂直投 影 的 中 心 点!垂 直 方 向 重 心 应 尽 可 能 低$ D:Z 上 部 设 施 的 重 心 位 置 对 下 浮 体 的 设 计 有 很 大 影响!将直接影响工程费用!重心的控制是 D:Z上 部设施布置的重要评价标准$
#$%&%(&'%>=+C--A('%G92='G=('%&G([&(>%
<9.$7$Q'#/(Q#0$7D)'1%$'W)+9*5(7$.2 )DW9*D$:1%#)F'+%')).%'+
张力腿平台
第一代张力腿平台
按总体分类
第二代张力腿平台
第一代张力腿平台是最早出现的张力腿平 台,也是当今世界上数量最多的张力腿平 台,目前在役和在建的平台共12座,占世 界张力腿平台总数的一半以上,而且仍在 不断发展壮大。 第一代张力腿平台的有Hutton、Jolliet、 Snorre A、Auger、Heidrun、Mars、Ram、 Powell、Ursa、Marlin、Brutus、WestSeno A 和WestSeno B 。 1000米之前,一代当王。
长期的生产实践证明,张力腿平台在深海 作业中具有: 运动性能好、 抗恶劣环境作用能力强、 造价相对于固定式平台较低等优点。
因此张力腿平台作为优秀的深海平台,自 其诞生之日起一直蓬勃发展,是今后一段 时期内深水石油平台的主要形式之一。
张力腿平台的共同特点 目前已投入使用的 张力腿平台共有 24 座。 从1984年至今,世界上建成投入生产的传统 类型张力腿平台共有11座。第二代张力腿平 台13座。 300—1500米水深范围内,张力腿平台优势 明显。 尚未发生过倾覆、沉没等重大事故,拥有 优良的工作记录。
大载荷张力腿平台(largedeckloadTLP)是这三种 张力腿平台中历史最悠久的一种类型,它是一种 体积巨大、造价昂贵的张力腿平台形式,能够支 持一套高生产能力的原油处理设。 迷你型张力腿平台(Mini-TLP)并不是一种简单 缩小化的传统类型张力腿平台,它通过对平台上 体、立柱以及张力腿系统进行结构上的改进,从 而达到优化各项参数,以更小吨位获得更大有效 载荷的目标。 井口张力腿平台(Tension Leg Wellhead Platform) 不能独立进行生产工作,在它的平台上体只安装 有控井设施,而其他的石油生产和处理设施都安 装在一艘位于平台附近的辅助生产设施上,如 FPSO(浮式生产储油装置)等
不同类型张力腿平台的主要结构特征与技术特点_吴家鸣
图 1 Hutton TLP 整体概貌简图
平台上体、立柱及下体在内的平台本体结构可以在 岸上一体化建造、然后整体海上就位安装, 为降低海 上安装和维护费用创造了条件。(4)由于张力腿长度 与水深呈线性关系, 随着水深的增加, 张力腿自重 过大、张力腿的购置费用增加。水深超过 1 000 m 后, 其经济性不佳。(5)由于张力腿的预张力通常较大, 整个张力腿平台系统刚度较强, 对高频波浪力扰动 响应比较敏感。(6)平台本体结构巨大, 造价比第二 代张力腿平台要高得多。
3 第二代张力腿平台的主要结构特 征与技术特点
第二代张力腿平台出现于 20 世纪 90 年代初期, 它在继承第一代张力腿平台优良运动性能和良好经 济效益等优点的同时, 对结构形式进行了优化改进, 使之具有体积小、灵活性好、受环境载荷小、在深 水环境中能稳定地工作等优点。从而更适合于深海 作业条件、恶劣海洋环境和深海的中小油田开发, 并 因此而降低了油田开发和平台的建造成本。目前投 入生产实践的第二代张力腿平台共分为三大系列, 分别是 SeaStar TLP、MOSES TLP 以及 ETLP(Ext-
Marine Sciences / Vol. 38, No. 4 / 2014
103
心, 使立柱在自由表面的波能聚集区中受力面积很 小; 同时, 集中布置的四条立柱存在一定的遮蔽效 应, 一定程度上也减小了平台所受的环境载荷作用。 这些措施减少了立柱所受到的波浪载荷以及由此所 引起的平台在波浪场中的动力响应。
不同类型张力腿平台的主要结构特征与技术特点
Primary structural features and technical characteristics of different types of tension leg platforms
张力腿平台
张力腿平台发展与简介导管架平台和重力平台由于其自重和工程造价随水深大幅度地增加, 已经不适应深水域油气开发, 所以本世纪60 年代提出了顺应式平台的概念, 并在近20年的平台设计中得到了广泛的发展应用。
顺应式结构的典型实例是张力腿平台(Tension LegPlatform 简称为TLP)。
张力腿平台最重要的特点是平台的竖向运动很小, 水平方向的运动是顺应式的, 结构惯性力主要是水平方向的回弹力。
张力腿平台的结构造价一般不会随水深增加而大幅度地增大。
近二十年来, 经过张力腿平台设计生产的实践,证明张力腿平台具有良好的运动性能, 是深水海域油气生产适宜的平台形式。
张力腿平台结构张力腿平台(简称TLP)适用于较深水域(300~1500m)、且可采油气储量较大的油田。
TLP 一般由上部模块(Topside)、甲板、船体(下沉箱)、张力钢索及锚系、底基等几部分组成。
其船体(下沉箱)可以是三、四或多组沉箱,下设3~6组或多组张力钢索,垂直与海底锚定。
平台及其下部沉箱受海水浮力,使张力钢索始终处于张紧状态,故在钻井或采油作业时,TLP几乎没有升沉运动和平移运动。
其微小的升沉和平移运动(平移运动仅为水深的1.5% ~2%),在钻井和完井时主要由水中和井内相对细长的钻具及专用短行程补偿器补偿张力腿平台技术特点张力腿式钻井平台是利用绷紧状态下的锚索产生的拉力与平台的剩余浮力相平衡的钻井平台或生产平台。
张力腿式钻井平台也是采用锚泊定位的,但与一般半潜式平台不同。
其所用锚索绷紧成直线,不是悬垂曲线,钢索的下端与水底不是相切的,而是几乎垂直的。
用的是桩锚(即打入水底的桩为锚)或重力式锚(重块)等,不是一般容易起放的抓锚。
张力腿式平台的重力小于浮力,所相差的力量可依靠锚索向下的拉力来补偿,而且此拉力应大于由波浪产生的力,使锚索上经常有向下的拉力,起着绷紧平台的作用。
作用于张力腿式钻井平台上的各种力并不是稳定不变的。
在重力方面会因载荷与压载水的改变而变化;浮力方面会因波浪峰谷的变化而增减;扰动力方面因风浪的扰动会在垂向与水平方向产生周期变化,所以张力腿的设计,必须周密考虑不同的载荷与海况。
张力腿平台
张力腿平台中文名张力腿平台作用海洋油气开发类型设备属性第一代张力腿平台介绍编辑播报第一代张力腿平台,即传统类型的张力腿平台,应用时间长、分布范围广、平台数量多、设计理论成熟,在张力腿平台发展的历史中占有很重要的地位。
从1984年至今,世界上建成投入生产的传统类型张力腿平台共有11座,尚未发生过倾覆、沉没等重大事故,拥有优良的工作记录,由此坚定了业界对TLP这种新兴海洋平台结构的信心。
在其发展的20年时间里,世界各国的研究者和工程技术人员积累了丰富的设计应用经验和技术数据,为以后张力腿平台的发展打下了坚实的基础。
在已建成的11座传统类型的张力腿平台中,Shell石油公司在1994—2001年7年间连续建造的5座张力腿平台具有一定的代表性,分别为Auger、Mars、Ram、Ursa和Brutus。
通过第一代张力腿平台的生产实践,进一步证明了张力腿平台在深海域半刚性半柔性的优良运动性能和经济性,但是同时亦发现传统的张力腿平台结构形式仍存在着一定的不足。
①在水深超过1200m的极深水水域,随着张力筋腱长度的增加,出现了张力腿自重过大的问题,并且由于张力筋腱在深水中的受力情况发生改变,因此影响了平台的定位性能。
②在降低造价、改善受力情况和运动性能的方面,传统类型张力腿平台的本体结构仍需要进一步改进。
③差频载荷是一个缓慢变化的力,它将和同样缓慢变化的张力腿平台平面内的运动发生共振。
另外,风的激振力也在这个差频范围内,必然会加剧这种慢漂运动。
④波浪的高频分量和高频水动力会引起张力腿平台平面外的共振,通常称为Springing和Ringing。
张力腿平台结构这两个问题随着水深的增加而加剧,对结构的安全性有很大的影响。
⑤传统的张力腿平台是通过海底基础固定入位的,随着水深的增加,海底基础的设计、施工变得十分复杂。
因此,张力腿平台所具有的经济、安全和良好的动力特性在更深水域中均不能得到充分的发挥,传统类型的张力腿平台结构已经不能很好地适应更深的水域。
张力腿平台的整体设计及拟静力性能分析
第38卷 第5期2009年10月 船海工程SH IP &OCEA N ENG IN EERI NG V ol.38 N o.5O ct.2009收稿日期:2009-02-25修回日期:2009-04-30基金项目:国家自然科学基金(50538050);国家863计划(2006A A09A 103,2006A A09A 104)。
作者简介:闫功伟(1982-),男,博士生。
研究方向:深水海洋平台的动力响应。
E -mail:yango ng wei_hit@qq.co mDOI:10.3963/j.issn.1671-7953.2009.05.034张力腿平台的整体设计及拟静力性能分析闫功伟1,欧进萍1,2(1.哈尔滨工业大学土木工程学院,哈尔滨150090;2.大连理工大学土木水利学院,辽宁大连116024)摘 要:结合南海海域条件对传统式张力腿平台进行整体设计,计算平台所受各种环境荷载的大小,并采用拟静力分析法分析此平台的非线性运动响应,考虑平台水平漂移和下沉的非线性关系以及张力腿预张力、横截面面积、就位长度和立柱横截面面积等参数对平台运动响应的影响。
关键词:张力腿平台;整体设计;拟静力分析;非线性运动响应中图分类号:U 674.38;T E952 文献标志码:A 文章编号:1671-7953(2009)05-0142-04张力腿平台(tension leg platform,T LP),是一种垂直系泊的顺应式平台,通过数条张力腿与海底相接,具有半固定、半顺应的运动特征。
它可以分为三部分:平台本体、张力腿系统和基础部分。
平台本体的主要运动形式[1]有横荡、纵荡、垂荡、横摇、纵摇、首摇。
整个结构的频率跨越海浪的一阶频率谱两端,从而避免了结构和海浪能量集中的频率发生共振,使平台结构受力合理,动力性能良好。
TLP 的结构形式发展倾向于多元化、小型化,以适应于不同油藏条件及边际油田的开发。
按平台本体形式[2]不同可以分为传统式张力腿平台(CT LP)、海星式张力腿平台(seastar TLP)、迷你式张力腿平台(M OSES T LP)和延伸式张力腿平台(ETLP)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3 概念设计流程
新型平台概念设计时,需要遵循以下步骤: 1) 平台的功能确定: 包括人员数量、平台功能 ( 钻完井、供电、油气处理、储备等) 、所需设备及其
8期
闫功伟,等: 新型分离式张力腿平台概念设计
1727
图 2 SSME 平台各模块
的大小和有关垂荡的要求确定可变浮箱的尺寸和 位置;
6) 中央立柱尺寸及位置确定: 需要确定中央立 柱的内外直径,高度,顶部和底部盖板的大小;
闫功伟1 欧进萍1,2
( 哈尔滨工业大学土木工程学院1 ,哈尔滨 150090; 大连理工大学建设工程学部2 ,大连 116024)
摘 要 通过对张力腿平台型式、特点及发展历程的分析,提出张力腿平台型式创新及性能优化应遵循主体集中布置、延伸
式系泊、最小水线面等趋势; 进而提出了新型的张力腿平台概念。该新型平台主体在垂向自平衡与系泊系统分离,且具有最
( 3) MOSES TLP 最小化 深 海 水 面 设 备 结 构,Minimum Offshore
8期
闫功伟,等: 新型分离式张力腿平台概念设计
1725
图 1 不同型式张力腿平台示意图
Surface Equipment Structure,简称 MOSES,概念由海 洋工程协会( SEA Engineering Associates) 主席 Pieter Wybro 博士最早提出,它继承了传统张力腿平台的 主要优点,如 小 垂 荡 运 动 等,同 时 提 高 了 平 台 的 承 载效率,降 低 了 平 台 的 建 造 安 装 难 度 及 成 本,并 一 定程度上改良了平台的运动性能。
实现自平衡后,平台主体底部可以增设垂荡板或 者其他 系 泊 系 统 来 控 制 平 台 可 能 增 大 的 垂 荡 运 动 响应。 2. 4 延伸式系泊的概念
延伸式系泊的概念由 ETLP 平台继承,即平台 的系泊将 会 置 于 悬 挑 的 浮 箱 外 边 沿,远 离 平 台 主 体,系泊张力腿之间的间距增加。这样系泊系统对 平台的转动限制会明显增加。 2. 5 中浮性张力腿系统
新型的 SSME 平台将具有以下几个特点。 2. 1 最小化水线面的概念
采用组合平台的形式,在水线面处选用导管架 的形式连接水线面以上的平台上体和水面以下的 平台主体。导管架的尺寸仅从强度上由上部的荷 载确定。此概念可以最大化减小平台水线面处所 受波浪荷载和风、流荷载。
为了避免因最小化水线面造成的平台主体静 水回复刚度的减小,本文提出了分离自平衡的新概 念,见下文。 2. 2 分离式的概念
同样体积,大直径的构件表面积相对较小; 同 样尺寸构件,集 中 布 置 时 会 存 在 遮 蔽 效 应,一 定 程 度上减小了平台所受环境载荷作用,同时一定程度 避免了荷 载 的 不 同 步 作 用,可 以 减 小 平 台 受 到 的 纵、横 摇 方 向 上 的 荷 载,如: CTLP 发 展 为 MOSES TLP 和 Seastar TLP 均遵循了这一原则,实现了对平 台性能的改良。 1. 2 延伸系泊系统的概念
其概念为采用紧凑高效的主体设计方案,大幅 降低平台水线面截面尺寸,使得波浪荷载对平台本 体的影响最小化,减小了平台在“疲劳区域”中的响 应,同时使得 平 台 的 运 动 响 应 达 到“调 谐 状 态 ”,从 而能以最小的预张力提供符合设计要求的平台运 动性能。
( 4) ETLP 延伸式张力腿平台,Extended Tension Leg Platform,简称 ETLP,由 ABB 公司首先提出,通过对传 统张力腿平台的主体结构进行一定的改良设计,减 小立柱间距,通 过 浮 箱 悬 臂 外 延 扩 大 锚 泊 范 围,使 得该类平台相对于传统类型张力腿平台拥有更大 的承载能力、更 优 良 的 运 动 性 能、更 高 效 更 低 风 险
系泊张力腿的重量问题是限制张力腿平台应 用于更深海域的主要问题之一,这个问题可以由中 浮性概念设计的张力腿加以回避,即张力腿在水中 所受浮力和其重力相等。
其他方面,SSME 还可以考虑模块化设计、建造 和安装以减小平台的造价及建造安装难度,考虑主 体底面增加垂荡板或者系泊系统来改良平台垂向 性能,可虑 合 理 化 设 计 张 力 腿 浮 箱 位 置,使 得 同 方 向风、流载荷的力矩相互抵消。
平台主体与张力腿系统所连接的浮箱在竖向 是分离的,即平台主体不传递竖向载荷给张力腿系 统,此种概念的好处: 1) 保证张力腿系统的预张力 水平,2) 预张力基本维持在一定水平,变化较小,能 保证平台较为稳定的性能; 3) 平台的纵荡与垂荡将
不再耦合! 此概念通过主体与张力腿连接浮箱之间的竖
向滑动来实现。 2. 3 平台主体自平衡概念
2011 年 12 月 15 日收到
国家重点基础研究发展计划
( 2011CB013702; 2011CB013703) 资助
第一作者简介: 闫功伟( 1983—) ,男,安徽人,博士生,研究方向: 深
水海洋平台的动力响应,E-mail: yangongwei@ foxmail. com。
TLP。Copple[5]提出了用于深水边际油田的浮力腿 结构。Bhattacharyya 等[6]等应用数值模拟的方法对 迷你式 Seastar TLP 的耦合动力响应 进 行 了 分 析。 Yang 等[7]进行了位于墨西哥湾的延伸式 TLP 平台 在极端海况下张力腿断开时瞬态效应的数值模拟。
第 12 卷 第 8 期 2012 年 3 月 1671—1815( 2012) 08-1724-09
地球科学
科学技术与工程
Science Technology and Engineering
Vol. 12 No. 8 Mar. 2012 2012 Sci. Tech. Engrg.

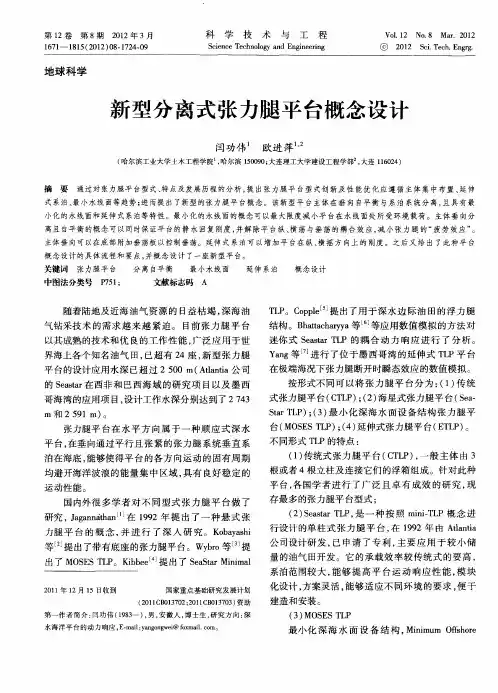

新型分离式张力腿平台概念设计
概念设计的具体流程和要点,并概念设计了一座新型平台。
关键词 张力腿平台 分离自平衡 最小水线面 延文献标志码 A
随着陆地及近海油气资源的日益枯竭,深海油 气钻采技术的需求越来越紧迫。目前张力腿平台 以其成熟的技术和优良的工作性能,广泛应用于世 界海上各个知名油气田,已超有 24 座,新型张力腿 平台的设计应用水深已超过 2 500 m( Atlantia 公司 的 Seastar 在西非和巴西海域的研究项目以及墨西 哥海湾的应用项目,设计工作水深分别达到了 2 743 m 和 2 591 m) 。
满足不同海域、不同油藏条件的需求。 显然深海恶劣环境中,通过优化平台形式,减小平 台所受荷载,是提高张力腿平台性能的有效方式。
1726
科学技术与工程
12 卷
本文提出了一种新型张力腿平台,它的主体在 垂向具有与张力腿系统分离( Separating) 且自平衡 ( Self-balance) 和 最 小 化 水 线 面 ( Minimum-offshoresurface) 的特性,同时该平台还可以继承延伸式系泊 系统( Extended mooring) 的概念,可以将此种平台简 称为分离式张力腿平台( SSME TLP) ,它还可以具有 主体集中和模块化设计等其他特性。最小化的水 线面的概念可以最大限度减小平台在水线面处所 受环境载荷。主体垂向分离且自平衡的概念可以 同时保证平 台 的 静 水 回 复 刚 度,并 解 除 平 台 纵、横 荡与垂荡的 耦 合 效 应,减 小 张 力 腿 的“疲 劳 效 应 ”。 主体垂向可以在底部附加垂荡板以控制垂荡。延 伸式系泊可以增加平台在纵、横摇方向上的刚度。
根据分离式的概念,可以进一步使得平台具有 主体自平衡的特性,即在一定的垂荡范围内平台主 体的所有重力均由其浮力平衡抵消,维持自平衡的 状态。实现这一概念的技术要点在于: 1) 主体上有 向上突出的浮箱置于主体底部; 2) 主体上向上突起 的浮箱与张力腿浮箱形成活塞装置,二者之间有保 持恒定大气压的气室; 3) 气室设有专门的管道与海 上大气层联通,以保持气室中恒定的气压; 4) 主体 上向上突出浮箱的横截面尺寸足够大,它将代替水 线面尺寸为平台主体提供静水回复刚度。
在平台的纵、横荡和首摇这些长周期运动方向 上,利用平台自身的附加质量和辐射阻尼力来平衡 和降低平台的动力响应。 1. 5 模块化设计的概念
对平台上体进行模块化设计、建造和组装,可以大 幅降低平台的建造难度及造价,使得平台可以具有灵 活的运输方式、快速的就位和便捷的组装等特点。 1. 6 小型化、多样化
的项目运行计划。
1 TLP 平台优化及型式创新方向
由前文 TLP 平台形式的发展历程,并对各种以 有平台型式及特点进行分析,可以得出 TLP 平台型 式发展创新的方向有如下几个方面: a) 通过形状及 尺寸的优化改善平台动力响应; b) 减小平台的环境 载荷; c) 模块化,降低平台造价等,具体措施如下: 1. 1 主体的集中概念
2 SSME 新型张力腿平台设计概念
深海环境 下,只 考 虑 波 浪 起 伏 时,可 以 认 为 海 平面平均高度是不变的,一定水深处的平均水压力 变化不大,张 力 腿 基 础 部 分 完 全 满 足 安 全 的 要 求, 对平台的水动力及运动响应性能没有影响。一般 深海海洋环境中风、流方向还存在一致性和一定的 稳定性。根据以上说明,本文提出新型 SSME TLP 平台的概念,然 后 再 对 平 台 进 行 总 概 念 设 计,并 计 算平台的基本特性。
张力腿平台在水平方向属于一种顺应式深水 平台,在垂向通过平行且张紧的张力腿系统垂直系 泊在海底,能够使得平台的各方向运动的固有周期 均避开海洋波浪的能量集中区域,具有良好稳定的 运动性能。
国内外很多学者对不同型式张力腿平台做了 研究,Jagannathan[1]在 1992 年提出了一种悬式张 力腿平 台 的 概 念,并 进 行 了 深 入 研 究。Kobayashi 等[2]提出了带有底座的张力腿平台。Wybro 等[3]提 出了 MOSES TLP。Kibbee[4]提出了 SeaStar Minimal
