海克斯康三次元操作规程
海克斯康三次元测量机日常操作指引
1.目的建立规范明确海克斯康三次元测量机的日常操作及保养要求，正确操作保证仪器的稳定性，数据输出的准确性。
高效正确的操作规范，满足公司生产需求。
2.职责2.1测量工程师负责指导测量员的正确操作。
2.2测量员负责按本规范的要求进行操作和保养。
2.3 海克斯康三次元测量仪的维修和校准由代理商进行。
定义设计的模具零件与加工后的实际模具零件进行3D对比测量。
3.工作程序3.1开机顺序3.1.1 打开测量机上的压缩空气开关,气压≥0.45MPa 。
3.1.2打开控制柜电源，打开测头控制盒电源。
3.1.3打开计算机主机，进入Windows7 系统。
3.1.4双击桌面上的快捷图标登录PC-DMIS软件。
3.1.5操纵盒加电，机器归位，进入正常操作。
3.2软件基本操作13.2.1点击测量软件图标23.2.2文件菜单栏,选择新建343.2.3.打开测量软件后，按图操作顺序填写零件编号后点击确定命令56 3.2.5文件菜单栏选择导入再选IGES格式导出图档点击确定命令.7 9810 3.2.6导出图档后测量画面根据图纸要求测量工件。
点击自动模式 行位公差 自动测量点线圆命令 视图窗口自动构造点线园命令程序模式11123.2.7建坐标系画面按CTRL+ALT+A 命令3.2.8参数设置画面按F10命令按要求设置后.执行按CTRL+Q 部分执行按CTRL+L 进行测量。
3.2.9测量完后根据测量要求输出相应结果。
131415161817193.2.10操纵盒使用及了解：2021xyz 控制摇杆添加移动点 龟速 启动按键 速度旋点动模式Shift 转移 Y 轴锁定 X 轴锁定 删除点探针启用 当前速度显示灯锁定/解锁 Z 轴锁定 Dong 确定键 执行/暂停 急停机器加电键。
海克斯康CMM操作指引
文件编号MQD-WP-006版 本A0页 码作业名称：CMM 操作及保养作业工具：Φ25MM 大理石光滑球体 Φ1MM 探针作业步骤：1保养图片：1.11.21.31.41.5注意事项：2.测量5.三次元测6.导轨审 核批 准日 期使用时工作台面不能放与测量无关的杂物,以免发生碰针现象。
为保证精度，测量室要保持清洁，室温要保持20±2℃，相对湿度保持70％以下。
每一工作日完毕后，要关闭所有控制CMM机的周边设备（电源、电脑、气压）。
4 三次元气压必须在0.3mpa~0.4mpa范围内才能正常运作.开机前要查看气压表气压是否在三次元启动范围;1. 注意三次元清洁,工件台,外置轨要常用酒精擦拭,保持整洁;作 业 指 导 书深圳市华益盛模具有限公司制 定每日保持工作台面的清洁，无尘埃，无杂质。
用酒精清洁所有运行导轨、滑块、工作台面。
3. 三次元必须保持电压在220V,(开机前要先看稳压器有没有正常运作);三次元每次用完关机后前要将侧头移动到图示位置。
外置导轨要常常用酒精擦拭，以保测量精度的准确性。
测量工件不得压过导轨线，导致区不能放置任何物品。
此导轨保护壳不能府压观看。
此导轨处需常常用酒精擦拭，以保测量精度的准确性。
文件编号MQD-WP-006版本A0页码作业名称：CMM操作及保养作业工具：Φ25MM大理石光滑球体Φ1MM探针作业步骤：图片：深圳市华益盛模具有限公司作业指导书2.三次元控制器的按键功能介绍:分别是X-Y-Z方向的锁定键，以下其中可以锁定对应的方向侧头移动加电键，加电键灯亮三次元可正常操作，若机器掉电可直接按此键可恢复测量取消键，可以取消上一步的操作。
紧急停止键，按下该键完全终止操作，不可以继续测量。
移动速度调节键，可以控制侧头移动速度的快慢。
确定键，或者叫执行键〔相同与“回车”键〕用手操杆测量时，需同时按住次键操纵杆，有效测量机才能移动操纵杆灯亮时慢速触测状态，灯灭时快速运动状态。
海克斯康三坐标操作说明书
01产品概述Chapter海克斯康三坐标简介操作简便人性化的操作界面和智能化的测量软件，降低操作难度，提高使用便捷性。
经过严格的质量控制和环境适应性测试，确保设备在长时间使用中保持稳定的性能。
高效率快速的测量速度和自动化的测量流程，提高生产效率。
主要功能实现三维形状的高精度测量和检测，包括尺寸、形状、位置高精度测量主要功能及特点零部件检测适用范围模具制造生产线在线检测产品研发适用范围和使用场景02操作前准备Chapter01检查设备外观是否完好，无损坏或变形。
020304确认设备电源连接正常，接地良好。
检查测量头、测针等附件是否齐全，无缺失或损坏。
确认设备气源、气路连接正常，气压稳定。
设备检查与确认010204工具准备与调试准备所需的测量工具，如测头、测针、标准球等。
根据测量需求，选择合适的测头、测针，并进行安装和调试。
对测量工具进行校准，确保其准确性和稳定性。
调试设备参数，如测量速度、加速度等，以适应不同的测量任务。
0302030401安全注意事项操作前必须熟悉设备的安全操作规程和注意事项。
穿戴好个人防护用品，如安全帽、工作服、防护眼镜等。
注意设备周围的环境安全，确保无易燃、易爆等危险物品。
在设备运行过程中，禁止触碰测量头、测针等运动部件，以免发生危险。
03基本操作流程Chapter开机启动与初始化设置进入操作系统界面，进行初始化设置，包括选择检查测量机状态，确保各部件正常运转，无异常坐标系建立与校准010203根据工件特点和测量需求，选择合适的定位方式，如使用定位块、定位销等辅助工具进行定位。
调整工件位置和方向，使其与坐标系匹配，便于后续测量操作。
将待测工件放置在测量机工作台上，并选择合适的装夹方式固定工件。
工件装夹与定位010203根据测量需求和工件特点，编制相应的测量程序，包括测点选择、测量路径规划、参数设置等。
在测量程序中设置合适的测量速度和加速度，以确保测量精度和效率。
执行测量程序，对工件进行自动或手动测量，记录测量结果并进行数据分析。

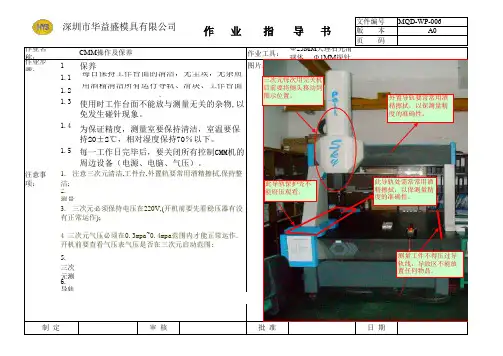

海克斯康CMM操作指引
文件编号MQD-WP-006版 本A0页 码作业名称：CMM 操作及保养作业工具：Φ25MM 大理石光滑球体 Φ1MM 探针作业步骤：1保养图片：1.11.21.31.41.5注意事项：2.测量5.三次元测6.导轨审 核批 准日 期使用时工作台面不能放与测量无关的杂物,以免发生碰针现象。
为保证精度，测量室要保持清洁，室温要保持20±2℃，相对湿度保持70％以下。
每一工作日完毕后，要关闭所有控制CMM机的周边设备（电源、电脑、气压）。
4 三次元气压必须在0.3mpa~0.4mpa范围内才能正常运作.开机前要查看气压表气压是否在三次元启动范围;1. 注意三次元清洁,工件台,外置轨要常用酒精擦拭,保持整洁;作 业 指 导 书深圳市华益盛模具有限公司制 定每日保持工作台面的清洁，无尘埃，无杂质。
用酒精清洁所有运行导轨、滑块、工作台面。
3. 三次元必须保持电压在220V,(开机前要先看稳压器有没有正常运作);三次元每次用完关机后前要将侧头移动到图示位置。
外置导轨要常常用酒精擦拭，以保测量精度的准确性。
测量工件不得压过导轨线，导致区不能放置任何物品。
此导轨保护壳不能府压观看。
此导轨处需常常用酒精擦拭，以保测量精度的准确性。
文件编号MQD-WP-006版本A0页码作业名称：CMM操作及保养作业工具：Φ25MM大理石光滑球体Φ1MM探针作业步骤：图片：深圳市华益盛模具有限公司作业指导书2.三次元控制器的按键功能介绍:分别是X-Y-Z方向的锁定键，以下其中可以锁定对应的方向侧头移动加电键，加电键灯亮三次元可正常操作，若机器掉电可直接按此键可恢复测量取消键，可以取消上一步的操作。
紧急停止键，按下该键完全终止操作，不可以继续测量。
移动速度调节键，可以控制侧头移动速度的快慢。
确定键，或者叫执行键〔相同与“回车”键〕用手操杆测量时，需同时按住次键操纵杆，有效测量机才能移动操纵杆灯亮时慢速触测状态，灯灭时快速运动状态。
海克斯康三次元
建立坐标系 步骤显示区
素显 和选 择区
直线旋 转
XYZ原点归零
建立坐标需要的元素点线面，也可以是面
线线，面线圆，这个是根据工件而定的
1.选择面1 Z正 找正 （定义平面和Z轴
方向）
2.选择直线1 X正围绕Z轴 旋转（直线
平面找 定义X.Y.Z轴是根据你所取的直线定义的
正
横向就是X,竖向就是Y,高度方向就是Z)
度，直径，半径都可以在这里面求出来，工具栏中还有位置度.距离.角度等等
几种不同 的报告格
式
从图形显 示窗口转 换成报告
窗口
程序编辑完成后，执行程序有两种快捷键执行方法 1.Ctrl+Q是执行全部程序，包括手动基准
2.Ctrl+U是执行光标以下的程序，就是你鼠标点到哪里 他就执行鼠标以下的程序
也可点击文件，下拉选取执行 程序跑完后点击图2.6的报告窗口快捷键，图形显示窗口就
3.点1 X原点（因为直线是无限延长的
必须要定义他的零点，这一步就是把点
定义为X轴的零点，矢量方向为X轴的正
方向，反则为负，从你定义（定义了X轴之
后系统自动确认一条垂直于X轴的直线
为Y轴，我们这一步是设置Y轴的零点，X
轴就是Y轴的零点，上为正，下为负，X
轴为零点
图的工具条为构造各种特征的工具条 ：两条线的交叉，两个点的重点 个线的中线，两个点构成一条线，两个
面交叉一条线 构造面：三个点构造一个面
参数。 但安全平面只有一个，也就 是说只有在第一个点前会抬 高到安全平面，这就需要我 们自己去添加，方法就是复
制我们圆圈里面这个 （移动/安全平面）到每一个
触测点之前如图2.4
每一个触测点之前我们都给他加 上一个安全平面，这样就不会撞针
三坐标操作规程及注意事项海克斯康
三坐标操作规程及注意事项一.设备使用条件1、电源：电源为220V士10V50HZ要求有稳压装置或UPS!源；2、气源：无水、无油，压缩空气压力0.4MPf 0.6MPa;3、使用环境温度：20 士2C;4、使用环境湿度：40%- 60% :二.操作步骤1、未经专业培训及非操作人员禁止使用该测量机。
2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。
3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
6、根据测量需求定义测头，校准测头。
在拆装测头、测杆时要使用随机提供的专用工具，校准值在允许范围内方可继续测量。
7、程序第一次运行时要将速度降低至10~30%并注意运行轨迹是否符合要求。
&操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z 轴自由运动与测件碰撞。
9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。
10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。
三、注意事项1 、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。
2、工作台面不要堆放杂物，保证测量工件表面清洁。
3、离开操作台后，必须将移动速度按钮移动至最低速度。
4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。
三坐标操作规程及注意事项-海克斯康
三坐标操作规程及注意事项- •设备使用条件1、电源：电源为220V± 10V 50HZ,要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa〜0.6MPa；3、使用环境温度：20±2C；4、使用环境湿度：40%〜60% :二•操作步骤1、未经专业培训及非操作人员禁止使用该测量机。
2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。
3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
6、根据测量需求定义测头，校准测头。
在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。
7、程序第一次运行时要将速度降低至10~30%并注意运行轨迹是否符合要求。
8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。
9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。
10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。
三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。
2、工作台面不要堆放杂物，保证测量工件表面清洁。
3、离开操作台后，必须将移动速度按钮移动至最低速度。
4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。
三坐标操作规程及注意事项海克斯康
三坐标操作规程及注意事项海克斯康集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-三坐标操作规程及注意事项一．设备使用条件1、电源：电源为220V±10V50HZ，要求有稳压装置或UPS电源；2、气源：无水、无油，压缩空气压力0.4MPa～0.6MPa；3、使用环境温度：20±2℃；4、使用环境湿度：40%～60%。
：二．操作步骤1、未经专业培训及非操作人员禁止使用该测量机。
2、开机前用高织纱纯棉布（或医用脱脂棉花）沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布（或医用脱脂棉花）轻轻擦拭，切记不可用任何有机溶剂。
3、检测环境温度，环境湿度，以及气源，电压是否达到设备使用要求，一切正常后，打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
4、检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞，影响测量值及损伤机器；5、运行软件，根据软件提示首先使机器正确回零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
6、根据测量需求定义测头，校准测头。
在拆装测头、测杆时要使用随机提供的专用工具,校准值在允许范围内方可继续测量。
7、程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。
8、操作过程中测量速度不易过快，测头运行要稳，测量完成后必须取消手动控件，以免Z轴自由运动与测件碰撞。
9、测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁，减少物件给台面施加过重的压力。
10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费气源及保证安全。
三、注意事项1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的
规范操作者的日常使用和维护,确保海克斯康三次元检测设备的精度及寿命.
2.使用范围
适用于测量课所有人自行检测操作。
3.日常操作规定
3.1严格遵循作业指导书的规定进行开机、关机及设备点检;
3.2禁止私自修改现有的程序文件、测头文件；如有问题及时反馈给测量工程师或上司;
3.3软件中参数设置很多,培训课程外的内容,禁止随意更改参数设置;
3.4软件语言设为中文,没有特殊的要求下不得更改设置;
3.5 测量前务必确认测尖资料的准确性及槽位的正确性,详见《X3测架相关测针更换及确
认规范》；
3.6 相关文件保留路径:
A.G:\测量程序
B.G:\测量报告
C.G:\PROBE
D.G:\3D数模
3.7相关文件3.6项目中禁止更改和删除， 3D及测量程序未经允许一律不得拷贝；
3.8操作使用中,出现《海克斯康三次元常见异常处理方案》外的异常，及时汇报测量工程
师处理,工程师无法处理的再汇报给上司;
4.日常维护保养
4.1机台导轨需保持清洁，严禁触碰及放置他物；
4.2机台X、Y、Z三轴光栅尺不得采用酒精或其他溶剂擦拭;
4.3定期清洁各轴保护罩，并彻底清洁导轨，检查导轨上是否有划伤划痕等，有问题时及
时上报给上司；
5.相关文件
5.1 作业指导书
5.2 设备点检表
5.3 《海克斯康三次元常见异常处理方案》
5.4 《X3测架相关测针更换及确认规范》。
