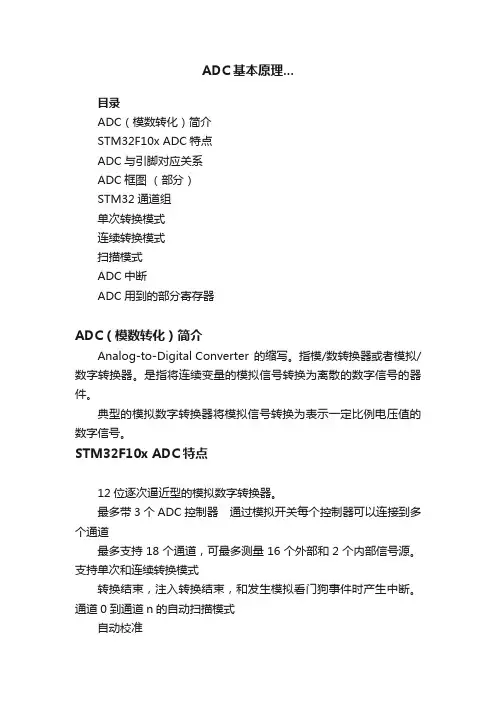

ADC基本原理...目录ADC（模数转化）简介STM32F10x ADC特点ADC与引脚对应关系ADC框图（部分）STM32通道组单次转换模式连续转换模式扫描模式ADC中断ADC用到的部分寄存器ADC（模数转化）简介Analog-to-Digital Converter的缩写。
指模/数转换器或者模拟/数字转换器。
是指将连续变量的模拟信号转换为离散的数字信号的器件。
典型的模拟数字转换器将模拟信号转换为表示一定比例电压值的数字信号。
STM32F10x ADC特点12位逐次逼近型的模拟数字转换器。
最多带3个ADC控制器通过模拟开关每个控制器可以连接到多个通道最多支持18个通道，可最多测量16个外部和2个内部信号源。
支持单次和连续转换模式转换结束，注入转换结束，和发生模拟看门狗事件时产生中断。
通道0到通道n的自动扫描模式自动校准采样间隔可以按通道编程规则通道和注入通道均有外部触发选项转换结果支持左对齐或右对齐方式存储在16位数据寄存器ADC转换时间：最大转换速率1us。
(最大转换速度为1MHz，在ADCCLK=14M，采样周期为1.5个ADC时钟下得到。
)ADC供电要求：2.4V-3.6VADC输入范围：VREF<=Vin <= VREr+ADC与引脚对应关系ADC框图（部分）进入ADC通道→进入注入通道或规则通道STM32通道组①规则通道组：相当正常运行的程序。
最多16个通道。
规则通道和它的转换顺序在ADC_SQRx寄存器中选择，规则组转换的总数应写入ADC_SQR1寄存器的L[3:0]中②注入通道组：相当于中断。
最多4个通道。
注入组和它的转换顺序在ADC_JSQR寄存器中选择。
注入组里转化的总数应写入ADC_JSQR寄存器的L[1:0]中。
单次转换模式单次转换模式下，ADC只执行一次转换。
该模式既可通过设置ADC_CR2寄存器的ADON位(只适用于规则通道)启动也可通过外部触发启动(适用于规则通道或注入通道)，这时CONT位为0。
ADC原理及的应用
ADC原理及的应用ADC是模数转换器的缩写，全称为Analog-to-Digital Converter。
它是一种电子设备，用于将连续的模拟信号转换为离散的数字信号。
ADC 的原理基于采样和量化两个核心步骤。
首先，ADC通过采样将模拟信号的连续波形转化为离散的数据点。
采样是指按照一定的时间间隔从模拟信号中选取多个等间隔的样本。
采样的速率被称为采样率，通常以赫兹（Hz）表示。
在采样过程中，ADC会根据采样定理要求，将采样频率至少设置为模拟信号最高频率的两倍，以确保采样数据的准确性。
接下来，ADC将采样得到的离散数据进行量化。
量化是指将每个样本的幅度值映射到一组离散的数值之间。
ADC使用一个量化器来将每个采样点的连续值转换为一个离散的数字表示。
最常见的量化方法是使用二进制表示，即将模拟信号的幅度值量化为二进制数。
量化的精度，也称为分辨率，决定了数字信号的精确程度。
分辨率越高，模拟信号的细微变化将被更准确地转换为数字信号。
ADC在各个领域的应用非常广泛。
以下是几个常见的应用示例：1.数字音频领域：ADC用于将声音信号转换为数字音频，使其能够被数字设备处理和存储。
例如，将模拟音频信号从麦克风或乐器中采样和量化，然后传输到计算机或数字音频设备中进行后续处理和回放。
2.电力系统：ADC在电力系统中用于监测和控制。
例如，用于电能计量，将电压和电流信号转换为数字形式，实现对电力负荷和能耗的测量和管理。
3.通信系统：ADC用于数字通信系统中的模拟信号转换和信号处理。
它可以将模拟信号转换为数字信号，并在数字信号处理器（DSP）中进行数字信号处理，例如滤波、调制解调等。
4.传感器网络：ADC在各种传感器网络应用中起着重要作用。
传感器通过ADC将模拟传感器信号转换为数字信号，然后传输给中央控制系统。
例如，温度传感器、压力传感器、湿度传感器等常用于自动化、环境监测和物联网等应用。
5.医疗设备：ADC被广泛用于医学领域的各种设备中，如心电图机、血压计等。
ADC选型经典指南
ADC选型手册一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二 ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△ 的整数倍的过程。
分成的等级称为量化级 ,A 称为量化单位。
所谓编码 , 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值 , 总会有一定的误差 , 这个误差称为量化误差。
显然 , 量化级越细 , 量化误差就越小 , 但是 , 所用的二进制代码的位数就越多 , 电路也将越复杂。
量化方法除了上面所述方法外 , 还有舍尾取整法 , 这里不再赘述。
ADC选型与基本原理(TI)
Analog voltage 1V
7/8 V 6/8 V 5/8 V 4/8 V 3/8 V 2/8 V
1/8 V 0V
Binary code
111 110 101 100 011 010 001 000
Code corresponding to the discrete level simulation
2. Σ-Δ(Delta-Sigma)调制型 ADC：
Σ-Δ型AD由积分器、比较器、1位DA转换器和数
字滤波器等组成。原理上近似于积分型，将输入电 压转换成时间(脉冲宽度)信号，用数字滤波器处理
后得到数字值。电路的数字部分基本上容易单片化 ，因此容易做到高分辨率。主要用于音频和测量。
3. 右图为12位流水线 ADC的结构图。输入 Vin首先被采样/保持 （S&H）电路所采样 ，同时第一级的闪速 ADC把它量化为3位 ，此3位输出送给一3 位DAC（具有12位精 度），输入信号减去 此DAC的输出，放大 4倍送给下一级（第 二级），继续重复上 述过程，每级提供3 位，直到最后一级4 位闪ADC。对应 某一次采样，由于每级在不同的时间得到变换结果， 因此在进行数字误差校正前用移位寄存器对各级的结 果先按时间对准。注意只要某一级完成了某一采样的 变换，得到结果并把差值送给下一级，它就可以处理 下一个采样。因此流水线操作提高了处理能力。
f msa
1. Sampling and keeping
Sampling Theorem (Nyquist‘s Law):a signal with a bandwidth f must be sampled at a rate >2 , or information about the signal will be
常用的几种类型的ADC基本原理及特点

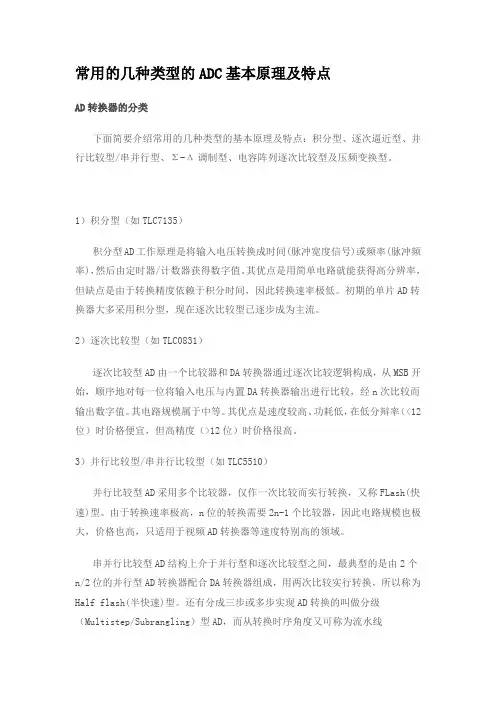

常用的几种类型的ADC基本原理及特点AD转换器的分类下面简要介绍常用的几种类型的基本原理及特点：积分型、逐次逼近型、并行比较型/串并行型、Σ-Δ调制型、电容阵列逐次比较型及压频变换型。
1）积分型（如TLC7135）积分型AD工作原理是将输入电压转换成时间(脉冲宽度信号)或频率(脉冲频率)，然后由定时器/计数器获得数字值。
其优点是用简单电路就能获得高分辨率，但缺点是由于转换精度依赖于积分时间，因此转换速率极低。
初期的单片AD转换器大多采用积分型，现在逐次比较型已逐步成为主流。
2）逐次比较型（如TLC0831）逐次比较型AD由一个比较器和DA转换器通过逐次比较逻辑构成，从MSB开始，顺序地对每一位将输入电压与内置DA转换器输出进行比较，经n次比较而输出数字值。
其电路规模属于中等。
其优点是速度较高、功耗低，在低分辩率（<12位）时价格便宜，但高精度（>12位）时价格很高。
3）并行比较型/串并行比较型（如TLC5510）并行比较型AD采用多个比较器，仅作一次比较而实行转换，又称FLash(快速)型。
由于转换速率极高，n位的转换需要2n-1个比较器，因此电路规模也极大，价格也高，只适用于视频AD转换器等速度特别高的领域。
串并行比较型AD结构上介于并行型和逐次比较型之间，最典型的是由2个n/2位的并行型AD转换器配合DA转换器组成，用两次比较实行转换，所以称为Half flash(半快速)型。
还有分成三步或多步实现AD转换的叫做分级（Multistep/Subrangling）型AD，而从转换时序角度又可称为流水线（Pipelined）型AD，现代的分级型AD中还加入了对多次转换结果作数字运算而修正特性等功能。
这类AD速度比逐次比较型高，电路规模比并行型小。
4）Σ-Δ(Sigma?/FONT>delta)调制型（如AD7705）Σ-Δ型AD由积分器、比较器、1位DA转换器和数字滤波器等组成。
ADC选型经典指南
一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二 ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△ 的整数倍的过程。
分成的等级称为量化级 ,A 称为量化单位。
所谓编码 , 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值 , 总会有一定的误差 , 这个误差称为量化误差。
显然 , 量化级越细 , 量化误差就越小 , 但是 , 所用的二进制代码的位数就越多 , 电路也将越复杂。
量化方法除了上面所述方法外 , 还有舍尾取整法 , 这里不再赘述。
采样的话时间非常短,起动AD转换后，就把模拟值读进去了。
ADC选型经典指南
ADC选型手册一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△的整数倍的过程。
分成的等级称为量化级,A 称为量化单位。
所谓编码, 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值, 总会有一定的误差, 这个误差称为量化误差。
显然, 量化级越细, 量化误差就越小, 但是, 所用的二进制代码的位数就越多, 电路也将越复杂。
量化方法除了上面所述方法外, 还有舍尾取整法, 这里不再赘述。
采样的话时间非常短,起动AD转换后，就把模拟值读进去了。
