公路工程试验检测套表-透层油渗透深度试验记录表
-----沥青路面检测频率----
试验项目 透层油质 量检验 透层油用量 （L/m2) 渗透深度（mm) 封层油用量 （kg/m2） 碎石用量 （kg/m2） 粘层油用量 （L/m2) ≥4.75mm ≤2.36mm 0.075mm 每台拌和楼每台班 /2次，连续施工超 过8小时应增加1次 检测频率 每台班一次 每台班一次 每台班一次 每台班一次 每台班一次 技术要求 不小于1.0 不小于5mm 2.0-2.4 9.0-11.0（撒布面积55%-60%） 1月0日 ±4 ±5 ±2 -0.2～+0.2%（下） -0.2～+0.2%（中） -0.1～+0.2%（上） 离心法抽提或 燃烧炉高温燃烧 离心法抽提或燃烧炉高温燃烧， 再通过筛分检测 检测方法 JTG E60-2008现场检测 JTG E60-2008现场检测 JTG E60-2008现场检测 JTG E60-2008现场检测 JTG E60-2008现场检测
红外线温度检测
玻璃温度计与红外线温度计相结 合，每台运输车应在车的后门上 和右（左）侧合适的位置钻一个 φ 1.5cm的圆孔
每车/ 次
正常施工复压温 度（℃） 低温施工复压温 度（℃）
正常施工碾压终 了温度（℃） 低温施工碾压终 了温度（℃）
145-155且不小于145（下） 150-155且不小于150（中、上） 玻璃温度计与红外线温度计相结 合，玻璃温度计从30-60°插入沥 130-140且不小于125（下） 青混合料铺筑厚度的2/3处，待温 145-150且不小于140（中、上） 度稳定后再读数 135-145且不小于125（下） 150-155且不小于145（中、上） 105-125且不小于105（下） 125-135且不小于125（中、上） 115-135且不小于100（下） 125-135且不小于120（中、上）
沥青路面渗水检测记录表
监理意见
试 验
记Байду номын сангаас录
计 算
复 核
质检 负责人
项目 主管
沥青路面（混合料）渗水检测记录表
试验表(79) 项目名称 施工单位 监理单位 检测单位 检测范围 中山市古神公路二期工程北段 中铁八局集团第二工程有限公司 广东翔飞公路工程监理有限公司 贵溪振业建筑工程质量检测中心中山市 古神公路二期工程北段II标工地试验室 K3+230～K3+660左幅主道 第一次读数时的 检测桩号 水量V1 (mL) 100 K3+250 100 100 100 K3+400 100 100 100 K3+650 100 100 第二次读数 时的水量V2 (mL) 252 258 220 235 274 217 263 218 284
天气 层位
第
页 合同段
共
页 II标 一级公路 JTG E60-2008 2016.07.01 300ml（min）
公路等级 晴 上面层AC-13C 检测依据 检测日期 规定值
分项工程
K1+850～K3+660 第二次读 数的时间t2 (s) 180 180 180 180 180 180 180 180 180
第一次读数的 时间t1 (s) 0 0 0 0 0 0 0 0 0
路面（混合料）渗水系数 CW（mL/min） 单个值 51 53 40 45 58 39 54 39 61 52 47 48 平均值
平均值（mL/min)
49
标准差
2.4
变异系数(%)
4.8
自检意见
依据JTG E60-2008规程检测，符合JTG F40－2004规范要求。
透层的施工
透层的施工定义根据《公路沥青路面施工技术规范》(JTGF40-2004)中规定，为了使沥青面层与无机结合料的基层结合良好，在基层上洒布乳化沥青、煤沥青或液体石油沥青而形成的透入基层表面的薄层称为“透层”。
透层只有渗透深度，而没有独立厚度。
透层油渗透深度应该不小于3-5mm。
作用机理其主要作用如下：（1）透入基层表面孔隙，增强了基层和沥青面层间的粘结；（2）有助于结合基层表面集料中的细料；（3）在完成基层的铺装后，适时喷洒透层油还可以减少基层的养生费用，提高养生质量；（4）经过透层油渗透成型以后的基层表面的开口空隙被填充，从而得到一个渗透深度上的防水层；（5）在由于某种原因推迟铺筑面层的情况下，透层可向基层提供临时性防护，防止降雨和临时行车的破坏。
透层油一般采用低粘度的煤油稀释沥青或改性乳化沥青。
改性乳化沥青在应用于透层时，应符合《公路沥青施工技术规范》中对应用于透层的乳化沥青的破乳速度和粘度的规定。
粘度太大则透层和面层之间形成夹芯，破坏上下层间的连接。
因此改性剂的用量不应使乳化沥青的粘度增加过大，宜控制在3%以下。
对于级配碎石基层可适当加大。
透层质量控制要素1、掺配比例透层油一般有稀释沥青和乳化沥青两种,煤油掺配比例不是固定不变的,掺配比例与基质沥青标号和基层密实情况相关。
达到相同的渗透深度,沥青标号越高, 煤油掺量就越低;基层越密实,煤油掺量就越高。
2、粘度粘度是透层施工工艺控制指标。
根据试验结果表明,当粘度处于8～12s范围时, 透层油的粘结作用、防水作用及渗透深度均较好。
当粘度值大于12s时,说明透层油粘度大,沥青含量大,煤油掺量低,当粘度值小于8s时,说明透层油粘度小,沥青含量少,煤油掺量高。
3、渗透深度渗透深度是透层施工后的效果指标, 面层与基层之间的联结,就是靠透层的渗透效果。
透层油的渗透深度一般为5～10 mm。
影响渗透效果的因素有:①粘度,粘度是影响渗透效果的主要因素;②基层表面是否清扫干净,如果基层表面留有泥土、灰尘,将会影响渗透效果;③洒布温度,洒布温度一般应控制在80～90℃,洒布温度过低时,也将影响到透层的渗透效果。

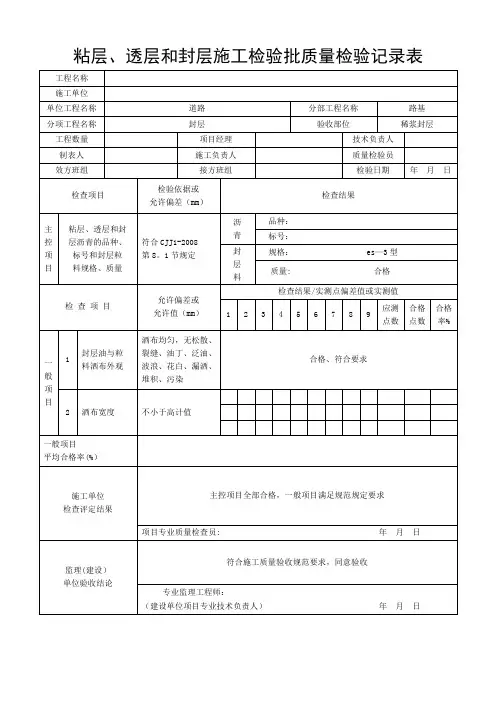

粘层、透层和封层施工检验批质量检验记录表
