实验一-51单片机流水灯实验-实验报告
单片机流水灯实验报告
实验一流水灯实验报告一、实验目的1、熟练掌握JC-51A型开发板的使用方法和注意事项。
2、了解简单单片机应用系统的设计方法。
3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。
4、掌握应用USBISP烧录软件STC-ISP的操作方法。
5、掌握89C52RC单片机的流水灯操作过程。
二、实验内容在JC-51A开发板上实现8个发光LED“流水”的现象，并通过编写程序控制流水现象。
三、实验主要仪器及软件1，JC-51A开发板2，一台电脑3，STC-ISP-V479软件4，KEIL软件四、实验说明当8255 的PA口有低电平输出时，相应的发光二极管就会点亮。
应用这一原理我们可以容易的点亮一个数码管，例如令PA口输出0111 1111时D1就会点亮。
若再把0111 1111向右循环一位，利用PA口输出，就会点亮D2。
在发光二极管两次点亮的间隔中加延时程序，让每次点亮停留一段时间，像这样人眼就可以看到“流水”的现象。
五、实验步骤步骤一：把学习板连接到电脑上，把光盘安装到电脑里，注意电脑右下方显示的是COM几端口；步骤二：打开光盘看到“4.程序烧写软件”字样并打开，安装PL-232驱动这个软件，并打开STC手动下载，找到STC_ISP_V479.exe并打开；步骤三：打开看到一个界面，MCU type选择STC89C52RC，COM端口选择刚刚看到的几端口；步骤四：点击open file，选择光盘里5.MINI-V22实例源程序，打开汇编参考样例，打开流水灯2，选择hex格式的文件，点击确定；步骤五：点击download，如果连接不成功，重置下学习板的开关，这时就看到学习板的流水灯的滚动了。
六、广告流水灯程序ORG 00HMOV P2,#80HSTART:MOV A,#0FFH ;赋初值CLR CMOV R2,#8LOOP:RRC A ; 带进位右移MOV P1,ACALL DELAYDJNZ R2,LOOPMOV R2,#7LOOP1:RLC A ; 带进位左移MOV P1,ACALL DELAYDJNZ R2,LOOP1JMP STARTDELAY:MOV R3,#20 ; 延时0.2秒D1: MOV R4,#20 D2: MOV R5,#248DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND七、实验原理图更改此处可以使流水灯速度发生变化八、总结：通过本实验，懂得如何安装kell软件以及实验板，懂得单片机的调试，初步了解并熟悉实验板上单片机I/O口和LED 灯的电路结构，能通过修改程序实现仿真板上不同灯的亮灭情况，并希望通过多次试验对它有更多的了解。
51单片机流水灯实验报告
51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。
流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。
一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。
二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。
流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。
三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。
2. 在编程软件中，新建一个工程，选择适合的单片机型号。
3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。
4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。
5. 将编写好的程序下载到单片机中。
6. 打开电源，观察LED灯的亮灭顺序是否符合预期。
五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。
LED灯按照设定的顺序亮灭，形成了流水灯的效果。
通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。
六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。
流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。
在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。
这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。
七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。
例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。
单片机流水灯实验总结
单片机流水灯实验总结引言：单片机流水灯实验是学习嵌入式系统和单片机基础的重要实践环节。
通过设计和搭建流水灯电路，我们可以深入理解单片机的工作机制和时序控制。
本文将总结我在流水灯实验中的心得体会，分享一些有关单片机流水灯设计的经验。
一、实验概述这个实验的目标是设计一个能够连续闪烁的流水灯电路，通过单片机的控制，实现一串灯按照固定的顺序不断亮灭的效果。
我们可以通过改变灯的亮灭时间和顺序，来获得不同的流水灯效果。
二、选材准备在进行单片机流水灯实验之前，我们需要准备一些基本的材料和工具。
首先，我们需要一块单片机开发板，最常用的是STC89C52系列的开发板，该开发板搭载了一颗51单片机。
此外，我们还需要准备串联的LED灯，该灯可以选择常见的5mm直径的LED灯，同时需要配备一定数量的适量电阻用于限流。
三、实验步骤1. 连接电路：首先，需要将电路图中的元件按照连接要求连接好，确保各个元件之间的连接无误且紧固可靠。
2. 编写程序：接下来，我们需要使用Keil等软件编写单片机的程序。
通过学习嵌入式C语言编程，我们可以控制单片机的输入输出，包括控制LED灯的亮灭。
3. 烧录程序：编写完程序后，需要借助烧录器将程序烧录到单片机中。
这样单片机才能按照我们设计的程序来控制灯的状态。
4. 调试与测试：当烧录完成后，可将单片机开发板上的电源与电源线连接，并打开开关，此时，流水灯便会开始闪烁。
通过观察流水灯的灯光变化，我们可以判断我们的程序是否正确。
四、实验心得通过进行单片机流水灯实验，我深刻体会到了嵌入式系统的编程和硬件设计的重要性。
在编写程序时，我们需要仔细思考流水灯的亮灭规律和顺序，以及每个灯亮灭的时间间隔。
这需要我们对嵌入式C语言的基本语法和单片机的时序控制有一定的理解。
另外，在实验过程中，我遇到了一些问题和挑战。
例如，如何控制灯的顺序和亮灭时间，如何调整程序的延时时间等。
在解决这些问题的过程中，通过查阅资料和与同学的讨论，我逐渐积累了解决问题的经验，并在实践中不断调试和优化程序。
流水灯实验报告

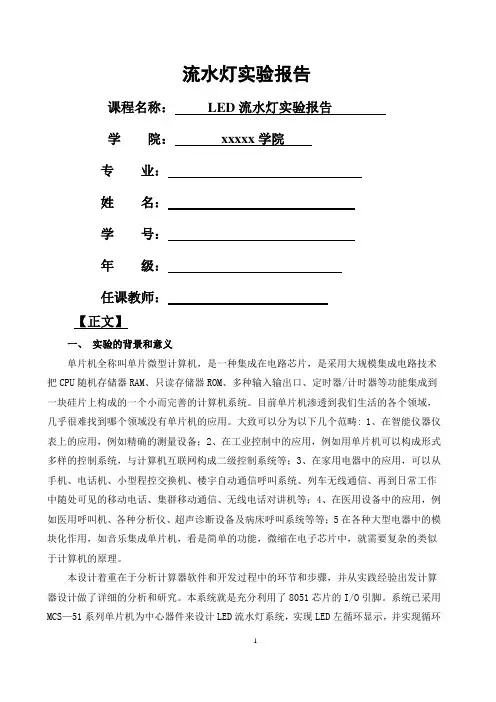

流水灯实验报告课程名称：LED流水灯实验报告学院：xxxxx学院专业：姓名：学号：年级：任课教师：【正文】一、实验的背景和意义单片机全称叫单片微型计算机，是一种集成在电路芯片，是采用大规模集成电路技术把CPU随机存储器RAM、只读存储器ROM、多种输入输出口、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。
目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的应用。
大致可以分为以下几个范畴: 1、在智能仪器仪表上的应用，例如精确的测量设备；2、在工业控制中的应用，例如用单片机可以构成形式多样的控制系统，与计算机互联网构成二级控制系统等；3、在家用电器中的应用，可以从手机、电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话、集群移动通信、无线电话对讲机等；4、在医用设备中的应用，例如医用呼叫机、各种分析仪、超声诊断设备及病床呼叫系统等等；5在各种大型电器中的模块化作用，如音乐集成单片机，看是简单的功能，微缩在电子芯片中，就需要复杂的类似于计算机的原理。
本设计着重在于分析计算器软件和开发过程中的环节和步骤，并从实践经验出发计算器设计做了详细的分析和研究。
本系统就是充分利用了8051芯片的I/O引脚。
系统已采用MCS—51系列单片机为中心器件来设计LED流水灯系统，实现LED左循环显示，并实现循环的速度可调。
二、设计目的1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2.掌握汇编语言程序和C 语言程序设计方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三、设计任务及要求 1.用个发光二极管作为显示电路 2.实现LED 动态显示 3.能连续循环显示 四、 设计思路LEDLED如果要让接在P1.0口的LED1亮起来，相反，如果要让接在P1.0口的LED1熄灭，那么只需要把P1.0口的电平变为高电平就可以了；同理，接在P1.1—P1.7口的其他7个LED 的点亮的熄灭的方法同LED1。
单片机系统实验实训报告
一、实验目的1. 熟悉单片机的基本结构和原理。
2. 掌握单片机的编程方法和调试技巧。
3. 培养单片机应用系统的设计能力。
4. 提高实际操作能力和团队协作精神。
二、实验内容本次实验实训主要围绕单片机应用系统展开，包括以下内容：1. 单片机最小系统搭建- 熟悉单片机的最小系统组成，包括复位电路、晶振电路、VCC、GND等。
- 掌握电路板焊接和调试方法。
2. LED流水灯实验- 学习使用51单片机进行简单的单片机应用系统硬件设计。
- 掌握单片机GPIO端口的使用方法。
- 通过编程实现LED灯的流水效果。
3. 按键控制LED灯实验- 学习使用按键输入控制LED灯的亮灭。
- 掌握按键去抖动技术。
4. LCD1602显示屏控制实验- 学习使用LCD1602显示屏显示文字和数字。
- 掌握LCD1602的初始化和显示控制方法。
5. 串口通信实验- 学习使用单片机串口进行通信。
- 掌握串口初始化和通信协议。
6. 温湿度传感器实验- 学习使用温湿度传感器获取环境温度和湿度信息。
- 掌握传感器数据读取和温度湿度计算方法。
7. 多功能密码锁实验- 学习使用单片机实现密码锁功能。
- 掌握按键输入、密码存储和匹配方法。
三、实验步骤1. 实验一：单片机最小系统搭建- 根据实验指导书，准备好实验器材，包括51单片机、电路板、焊接工具等。
- 按照电路图焊接电路，确保电路连接正确。
- 上电测试，观察LED灯是否亮起，确认电路工作正常。
2. 实验二：LED流水灯实验- 编写LED流水灯程序，使用51单片机GPIO端口控制LED灯的亮灭。
- 烧录程序到单片机，观察LED灯的流水效果。
3. 实验三：按键控制LED灯实验- 编写按键控制LED灯的程序，使用按键输入控制LED灯的亮灭。
- 烧录程序到单片机，测试按键控制功能。
4. 实验四：LCD1602显示屏控制实验- 编写LCD1602显示屏显示文字和数字的程序。
- 烧录程序到单片机，观察LCD1602显示屏的显示效果。
基于51单片机的流水灯实训报告
4、焊接完了，还要对电烙铁进行保护措施——在电烙铁的笔头抹上一层锡，防止笔头被氧化！
周二
1、上午跟下午都是进行实物焊接。看着电脑上面的仿真电路图来一步步焊接，还要在脑海里边想象这样子焊接能否做到不用飞线，到最后又能让人看起来一目了然，清晰明了的感觉！不会看起来很混乱的联想图！所以，焊接是一个很考验人的耐性跟思维能力的功夫！在单片机的P0端口，接数码管的时候，要接上一个排阻来保护电路，因为在单片机内部除了P0端口，其它端口都有接内部电阻，所以，一定要在P0端口外接一个排阻来保护电路！
周五
我都在努力着完成最后一步工作，把程序下载到单片机中，刚开始的时候，经常出现CPU跟MCU握手失败，程序无法载入单片机中。我努力想到底哪里出错了，后来在一个同学的帮忙下，终于找到了出现问题的地方，就是数码管的1脚还没有与单片机的21脚焊接上。经过一会的补救，终于完成了！
总程序：
#include<reg51.h>
后来，老师就教我们編数码管的程序，然后结合流水灯的程序，通过修改后，仿真到模拟电路中看流水灯的走动和数码管的显示是否按你设想的结果一致，如果不一致，就要请教老师和同学。
最后，老师教给我们一个作业——写实训报告，后来我们都在埋头苦干中。
周四
由于部门的辩论赛活动，我不得不请假，所以就没有来参加实训！听同学们说老师叫我们自己动手把之前没完成的工作继续去完成！主要还是編程序和写实训报告。
uchar wei[2]={0xfe,0xfd};
bit start=0;
bit turnflag=0;
uchar num=0;
实验一51单片机流水灯实验实验报告
实验一 51单片机流水灯实验实验报告
“流水灯”实验报告 一、实验目的 1.了解单片机I/O口的工作原理。 2.掌握51单片机的汇编指令。 3.熟悉汇编程序开发，调试以及仿真环境。 二、实验内容 通过汇编指令对单片机I/O进行编程（本实验使用P0口），以控制八个发光二极管以一定顺序亮灭。（即流水灯效果） 三、实验原理 通过更改P0口8位的高低电平，分别控制8个发光二极管的亮灭。具体的亮灭情况如下表：
要实现“流水灯”效果，也就是需要将P0口的输出值发生以下变化： FE→FD→FB→F7→EF→DF→BF→7F→BF→DF→EF→F7→FB→FD→FE→...... 可以使用一个循环，不断对数据进行移位运算实现。这里的移位指令采用RL和RR，即不带进位的位移运算指令。如果使用带 进位的位移运算指令（RLC和RRC），则需要定期把CY置0，否则会出现同时亮起两个发光二极管的情况。 四、实验过程 1.在仿真系统中绘制RG 0000H Delay: MOV R0, #0FFH SJMP Start Delay1: MOV R1, #0FFH Start: MOV A, #0FEH Delay2: NOP MOV P0, A DJNZ R1, Delay2 CLR P2.7 DJNZ R0, Delay1 CLR P3.7 RET Move: MOV R2, #7H END MOV R3, #7H RMove: RL A MOV P0, A CALL Delay DJNZ R2, RMove LMove: RR A MOV P0, A CALL Delay DJNZ R3, LMove SJMP Move 五、实验结果 为了便于实验结果的描述，下面分别把P0.0, P0.1…, P0.7对应的发光二极管编号为1, 2, …, 8号二极管。 在仿真系统中，先从1号二极管下面是在仿真系统中的实验结果：
单片机流水灯实验报告
单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。
了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。
掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。
二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。
每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行I/O端口即可以按字节操作，又可以按位操作。
当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。
以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。
输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。
作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。
I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。
三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。
实训报告单片机流水灯
一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。
2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。
3. 提高动手实践能力，培养团队协作精神。
二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。
2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。
三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。
实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。
四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。
2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。
3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。
（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。
（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。
（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。
4. 编译程序，生成HEX文件。
5. 将生成的HEX文件导入Proteus软件，运行仿真实验。
6. 观察实验现象，检查LED灯的流水灯效果是否正常。
五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。
2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。
实验过程中，可以调整定时器的定时时间，改变流水灯的速度。
六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。
2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。
3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。
单片机流水灯实验报告
单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。
实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。
使用r1或rr a实现位的转换。
实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。
也认识到仿真实用性。
单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
51单片机流水灯实验报告
51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。
本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。
三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。
b.连接电脑与51开发板，使用USB数据线将它们连接起来。
2.编写程序：a. 打开Keil开发环境，新建一个工程。
b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。
代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。
单片机流水灯实验报告
单片机流水灯实验报告单片机流水灯实验报告一、实验目的本实验旨在通过单片机控制八个LED灯，实现流水灯效果。
通过本实验，我们希望达到以下目的：1.深入理解单片机的I/O端口的工作原理和使用方法。
2.掌握单片机定时器/计数器的工作原理和使用方法。
3.学会编写简单的单片机程序，实现特定的LED灯控制。
4.通过实践操作，提高单片机软硬件的综合应用能力。
二、实验设备1.单片机开发板2.电脑一台3.八个LED灯4.杜邦线若干5.电阻、电容等电子元件三、实验原理本实验采用AT89C51单片机作为主控芯片。
八个LED灯分别连接到P1端口的P1.0到P1.7。
通过编程控制P1端口的每一个引脚，实现对LED灯的亮灭控制。
使用定时器/计数器实现延时，达到流水灯效果。
四、实验步骤和内容1.搭建硬件电路将八个LED灯、一个上拉电阻以及相应的杜邦线连接至单片机开发板。
确保电源正确连接，并注意LED灯的长脚为正极，短脚为负极。
2.编写程序使用Keil C51编写程序，实现如下功能：点亮每个LED灯一定的时间，然后熄灭。
重复此过程，形成流水灯效果。
代码如下：#include <reg51.h> //包含51单片机的头文件#define LED P1 //定义LED为P1端口void delay(unsigned int time) //延时函数{unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}void main() //主函数{while(1) //程序一直循环执行{unsigned char i=0; //定义一个变量i，用于循环控制LED灯while(i<8) //循环点亮每个LED灯{LED=~(0x01<<i); //点亮第i个LED灯delay(50000); //延时50ms（50*1275us）i++; //变量i加1，控制下一个LED灯}}}3.编译程序将程序编译为二进制文件，生成HEX文件。
51八只LED灯做流水灯实验
51八只LED灯做流水灯实验第一节：单片机在上电初始后，其各端口输出为高电平。
如果我们现在想让接在P1.0口的LED1亮，那么我们只要把P1.0口的电平变为低电平就可以了。
想让LED1灭，LED0亮，只需将P1.0升高，P1.1变低，LED 1就熄灭LED2随后既点亮！依始类推如下所示8只LED变会一亮一暗的做流水灯了。
本实验在“SP-5 1实验板”学习套件上的相关图纸：P1.0低、P1.0高、P1.1低、P1.1高、P1.2低、P1.2高、P1.3低、P1.3高、P1.4低、P1.4高、P1.5低、P1.5高、P1.6低、P1.6高、P1.7低、P1.7高、返回到开始、程序结束。
我们不能说P1.1你变低，它就变低了。
因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”代码。
我们又怎样来用二进制语议论使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。
今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。
这里的“程序语言”目前主要有汇编和C两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。
前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。
现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。
“汉语”语言汇编语言开始：star:P1.0低clr p1.0P1.0高setb p1.0P1.1低clr p1.1P1.1高setb p1.1P1.2低clr p1.2P1.2高setb p1.2这里用到了四条汇编指令：clr、 setb、 ljmp 、end；clr：是将其后面指定的位清为0；setb：是将其后面指定的位置成1；ljmp：是无条件跳转指令，意思是：跳转到指定的标号处继续运行。
流水灯控制的实验报告
一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。
二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。
本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。
流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。
三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。
四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。
程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。
51单片机实验报告范文
51单片机实验报告范文５１单片机实验报告实验一点亮流水灯实验现象Leｄ灯交替亮,间隔大约１0ms。
实验代码#iｎclｕde〈ｒeg51、ｈ>ｖoｉdDelay10ms(unsignedｉntc)；ｖoiｄｍain（){）1（elihwﻩ{ﻩP0=0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0=0Pﻩﻩ;)０5(sm０1yaleDﻩ}}ｖoidＤelａy1０mｓ（unsigｎｅdｉntc){unｓｉｇnedchaｒa，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝}实验原理WWｈiiｌｅ（1)表示一直循环。
循环体内首先将P0得所有位都置于零，然后延时约55０*10=500mｓ，接着0P0位全置于11，于就是DLED全亮了。
接着循环，直至关掉电源..延迟函数就是通过多个ｆｏrr循环实现得。
实验2流水灯（不运用库函数）实验现象起初led只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后led除最后一个都亮,接着上述过程#ｉnｃludｅmａiｎ（)｛unｓignｅdcｈarLED;ＬEＤ=0ｘfe；while(1){ﻩ;ＤＥL=0PﻩDｅlay1０mｓ(50);;１〈〈DEL=DＥLﻩ)00x0＝=0P(fiﻩ{ﻩ；eｆx0=DELﻩ}ﻩ｝ﻩ}voidDｅlay10ｍｓ（ｕnsiｇnedintｃ）｛unsiｇｎedcｈaｒa，b；foｒ(；ｃ＞0;c－—)｛ﻩﻩﻩ)—-ｂ;0〉ｂ;8３=b(rofﻩ{;）--ａ;０>a;03１＝a（rｏfﻩ}ﻩ}ﻩ}实验原理这里运用了Ｃ语言中得位运算符,,位运算符左移,,初始值得二进制为１1111１１0,之后左移一次变成１1111１０00，当变成000000000时通过fif语句重置11１１111110、延迟函数在第一个报告已经说出了，不再多说..实验3流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude〈reｇ5１、ｈ>＃ｉｎclｕde〈intrｉns、ｈ〉vｏidＤelaｙ10ｍｓ(unsignｅdintc）；voｉｄmaｉn（voiｄ)｛unsiｇnedcharＬED;;EFx0＝DEＬﻩ）1（eｌiｈwﻩ{ﻩP0=LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_=ＤELﻩ}ﻩ}voidDｅlay10ｍs(unsigneｄinｔc){ unsiｇnｅｄcｈaｒａ,b；fｏr(；c〉0;ｃ——）{ﻩｆoｒ(ｂ=38；b〉0；b—-）{ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ}ﻩ｝｝实验原理利用头文件中得函数，_croｌ_(，，),可以比位操作符更方便得进行22进制得移位操作,,比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据,,由此比前一个例子不需要fif语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与A-F。
单片机流水灯闪烁实训报告
一、实验目的1. 熟悉单片机基本原理和组成，掌握单片机编程的基本方法。
2. 理解单片机I/O口控制LED灯的原理，实现流水灯闪烁功能。
3. 提高单片机实际应用能力，为以后从事相关领域工作打下基础。
二、实验原理1. 单片机简介：单片机（Microcontroller Unit，MCU）是一种将中央处理器（CPU）、存储器（RAM、ROM）、输入/输出接口（I/O）、定时器/计数器、串行通信接口等集成在一个芯片上的微型计算机。
2. LED灯简介：LED（Light Emitting Diode）是一种发光二极管，具有体积小、亮度高、寿命长、响应速度快等优点，广泛应用于各种显示、照明等领域。
3. 流水灯闪烁原理：通过单片机的I/O口控制LED灯的亮与灭，实现流水灯效果。
本实验中，采用定时器中断的方式，定时改变LED灯的状态，从而实现闪烁效果。
三、实验设备1. 单片机开发板：选用STC89C52单片机开发板。
2. LED灯：8个LED灯。
3. 电阻：8个220Ω电阻。
4. 连接线：若干。
5. 仿真软件：Proteus。
四、实验步骤1. 搭建电路：将8个LED灯依次连接到单片机的P1口，每个LED灯串联一个220Ω电阻，以保护LED灯。
2. 编写程序：使用C语言编写单片机程序，实现流水灯闪烁功能。
3. 编译程序：将编写好的程序编译成机器码。
4. 仿真测试：在Proteus中加载编译好的程序，观察LED灯的闪烁效果。
5. 实际测试：将程序烧录到单片机中，观察LED灯的闪烁效果。
五、程序设计1. 初始化：设置单片机的I/O口、定时器等。
2. 定时器中断：设置定时器中断，定时改变LED灯的状态。
3. 主循环：在主循环中不断读取定时器中断标志，根据标志改变LED灯的状态。
4. 代码示例：```c#include <reg51.h>#define LED P1void Timer0_Init(void) {TMOD = 0x01; // 设置定时器0为模式1TH0 = 0xFC; // 设置定时器0初始值TL0 = 0x66;ET0 = 1; // 开启定时器0中断EA = 1; // 开启全局中断TR0 = 1; // 启动定时器0}void main(void) {unsigned char i = 0;LED = 0xFF; // 初始化LED灯Timer0_Init(); // 初始化定时器while (1) {if (TF0) { // 定时器0溢出中断TF0 = 0; // 清除溢出标志TH0 = 0xFC; // 重新加载定时器0初始值TL0 = 0x66;for (i = 0; i < 8; i++) {LED = ~(1 << i); // 改变LED灯状态delay(1000); // 延时1秒}}}}void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++);}```六、实验结果与分析1. 实验结果：LED灯按照预设的规律闪烁，实现了流水灯效果。
单片机流水灯实验总结
篇一：单片机实验报告——流水灯电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： 2011-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil 仿真软件、proteus仿真软件的使用。
了解并熟悉单片机i/o口和led灯的电路结构，学会构建简单的流水灯电路。
掌握c51中单片机i/o口的编程方法和使用i/o口进行输入输出的注意事项。
二、实验原理：mcs-51系列单片机有四组8位并行i/o口，记作p0、p1、p2和p3。
每组i/o口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行i/o端口即可以按字节操作，又可以按位操作。
当系统没有扩展外部器件时，i/o端口用作双向输入输出口；当系统作外部扩展时，使用p0、p2口作系统地址和数据总线、p3口有第二功能，与mcs-51的内部功能器件配合使用。
以p1口为例，内部结构如下图所示：图 p1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。
输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。
作输入时：p1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。
i/o口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和i/o接口，单片机的四个口均可作i/o口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；p0口作i/o口使用时应外接10k的上拉电阻，其它口则可不必；p2可某几根线作地址使用时，剩下的线不能作i/o口线使用；p3口的某些口线作第二功能时，剩下的口线可以单独作i/o口线使用。
三、实验环境:硬件：pc机，基本配置cpu pii以上，内存2g 软件：keil 2, proteus 7.5四、实验内容及过程:1、用proteus画流水灯电路图流程：1）、运行proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；r1=r2=r3=r4=r5=r6=r7=r8=470欧姆、r9=10k欧姆；晶振=12m;vcc=5v。
流水灯实践报告
自主创新实践报告设计题目单片机控制的流水灯设计学生姓名专业数控系统应用与维护班级指导教师单片机的流水灯的设计与制作目录摘要.............................. .................... . (2)第一章AT89S52单片机引脚介绍..................... (3)第二章任务描述及设计方案................................ ..6 2.1任务描述............................................ ..6 2.2设计方案. (6)第三章硬件设计方案 (7)3.1 流水灯控制系统电路原理图...................... (7)3.2 单片机功能说明.................................. . (7)第四章程序设计方案 (8)4.1 程序流程图 (10)4.2 程序调试过程..................................... (11)4.3 仿真电路图 (12)4.4 流水灯实物及ISP展示 (12)结论 (14)附录1 源程序清单.................................... .15附录2 元器件列表 (16)摘要摘要：单片机是一种集成电路芯片，采用大规模技术，把具有数据处理能力的微处理器、随机存取数据存储器、只读程序存储器、输入输出电路、可能还包括定时计数器、串口通信口、显示驱动电路、脉宽调制电路、模拟多路转换器及A/D转换器等电路集成到一块芯片上，构成一个最小而完善的计算机系统。
这些电路在软件的控制下准确、迅速、高效地完成程序设计者事先规定的任务。
学习单片机的最有效方法就是理论与实践并重，现在我把单片机流水灯设计作为一个课程设计，需要更深的去了解单片机的很多功能，努力的去查找资料，当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
电路板流水灯实训报告
一、实验目的1. 掌握电子电路板的基本制作流程，包括电路设计、元件焊接、电路调试等。
2. 熟悉流水灯电路的工作原理，理解其电路设计及编程方法。
3. 提高动手能力和电子电路分析能力。
二、实验原理流水灯电路是一种常见的电子电路，通过单片机或其他控制器控制LED灯的依次点亮和熄灭，形成流水效果。
本实验采用51单片机作为控制器，通过编写程序控制LED灯的亮灭顺序，实现流水灯效果。
三、实验器材1. 51单片机实验板2. LED灯8个3. 电阻（220Ω）8个4. 接线端子5. 编程器6. 电源7. 焊接工具四、实验步骤1. 电路设计根据实验要求，设计流水灯电路原理图。
电路主要由51单片机的P0口输出，连接8个LED灯和8个220Ω电阻组成。
电阻起到限流作用，保护LED灯不被烧毁。
2. 元件焊接根据电路原理图，将元件焊接在实验板上。
注意焊接顺序和焊接质量，确保电路连接正确。
3. 编程使用编程器将编写好的程序烧录到51单片机中。
程序主要实现以下功能：- 初始化P0口为输出模式；- 设置延时函数，控制LED灯的点亮和熄灭时间；- 循环控制P0口的值，实现LED灯的流水效果。
4. 电路调试连接电源，观察LED灯的流水效果。
若流水效果不理想，检查电路连接是否正确，调整延时函数参数，直至达到预期效果。
五、实验结果与分析实验成功制作了一块流水灯电路板，实现了LED灯的流水效果。
实验过程中，遇到以下问题：1. 电阻值选择不当，导致LED灯亮度不稳定。
2. 焊接过程中，个别焊点虚焊，导致电路连接不良。
针对以上问题，采取以下措施：1. 调整电阻值，使LED灯亮度均匀。
2. 重新焊接虚焊点，确保电路连接良好。
六、实验总结通过本次电路板流水灯实训，掌握了以下知识和技能：1. 电子电路板的基本制作流程。
2. 流水灯电路的工作原理及编程方法。
3. 电子元件焊接技巧和电路调试方法。
本次实验提高了自己的动手能力和电子电路分析能力，为以后的学习和工作打下了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“流水灯”实验报告
一、实验目的
1.了解单片机I/O口的工作原理。
2.掌握51单片机的汇编指令。
3.熟悉汇编程序开发，调试以及仿真环境。
二、实验内容
通过汇编指令对单片机I/O进行编程（本实验使用P0口），以控制八个发光二极管以一定顺序亮灭。
（即流水灯效果）
三、实验原理
通过更改P0口8位的高低电平，分别控制8个发光二极管的亮灭。
具体的亮灭情况如下表：
要实现“流水灯”效果，也就是需要将P0口的输出值发生以下变化：
FE→FD→FB→F7→EF→DF→BF→7F→BF→DF→EF→F7→FB→FD→FE→......
可以使用一个循环，不断对数据进行移位运算实现。
这里的移位指令采用RL和RR，即不带进位的位
移运算指令。
如果使用带进位的位移运算指令（RLC和RRC），则需要定期把CY置0，否则会出现同时亮起两个发光二极管的情况。
四、实验过程
1.在仿真系统中绘制好单片机的电路图
2.编写汇编程序，程序如下：
ORG 0000H Delay: MOV R0, #0FFH
SJMP Start Delay1: MOV R1, #0FFH
Start: MOV A, #0FEH Delay2: NOP
MOV P0, A DJNZ R1, Delay2
CLR P2.7 DJNZ R0, Delay1
CLR P3.7 RET
Move: MOV R2, #7H END
MOV R3, #7H
RMove: RL A
MOV P0, A
CALL Delay
DJNZ R2, RMove
LMove: RR A
MOV P0, A
CALL Delay
DJNZ R3, LMove
SJMP Move
五、实验结果
为了便于实验结果的描述，下面分别把P0.0, P0.1…, P0.7对应的发光二极管编号为1, 2, …, 8号二极管。
在仿真系统中，先从1号二极管下面是在仿真系统中的实验结果：
实验的结果：二极管的发光状态从1→2→3→4→5→6→7→8→7→…→1→2；如此往复循环。
六、实验总结与分析
1.经过这次实验，不难总结出开发单片机程序的方法。
第一步：根据需求连接好单片机；
第二步：在仿真系统中，使用汇编指令写好单片机的程序；
第三步：在仿真系统中对程序进行测试；
第四步：把程序下载到单片机中，并观察程序运行结果；如果程序运行不正确，则根据现象分析程序错误之处。
改正以后重新下载观察运行结果。
2.对单片机的悬空针脚进行相应处理：悬空针脚接上高电平。
3.。
