伏安法测小灯泡电功率练习题
2022武汉市元月调考复习专题——测小灯泡电功率
2022武汉市元月调考专题——测小灯泡电功率例题讲解典例1:某同学利用图甲所示的电路测量小灯泡的电功率。
实验中电源电压保持不变,小灯泡的额定电压是2.5V;滑动变阻器的规格为“100Ω,0.5A”。
(1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)该实验的原理是P = UI。
闭合开关前滑动变阻器移到阻值最大处,远离下接线柱电阻变大(3)连接电路时,开关应该断开。
将滑片P移到滑动变阻器的最左(选填“左”或“右”)端;(4)正确连接电路后,用开关进行试触,发现电流表指针不偏转,而电压表指针明显偏转。
故障原因可能是小灯泡(填“电流表”、“滑动变阻器”或“小灯泡”)断路。
移动滑片过程中,需要关注小灯泡两端电压是否达到额定电压(5)排除故障后,按正确的步骤进行实验。
在移动变阻器滑片的过程中,眼睛应注视的电压表的示数,直至灯泡正常发光,此时电流表的示数如图乙所示,则小灯泡的额定功率是0.65 W,此时小灯泡的电阻是9.62 (结果保留两位小数)Ω。
P额= U额I = 2.5V × 0.26A = 0.65W(6)使小灯泡两端的电压低于额定电压,观察小灯泡的亮度,测量它实际的电功率。
再使小灯泡两端的电压高于额定电压,一般不超过额定电压的 1.2 倍,观察小灯泡的亮度,测量它实际的电功率。
(7)实验表明:小灯泡的亮度是由它的实际功率决定的。
小灯泡实际功率越大,小灯泡越亮(8)将小灯泡换成发光二极管,测量加在它两端的电压和通过它的电流,计算它的电功率,将所得的电功率与小灯泡相比,发现它们在亮度相当的时候,发光二极管的电功率较小练习题1:(2019武汉元调)某同学利用图甲所示的电路测量小灯泡电功率。
已知待测小灯泡的额定电压为3.8V,滑动变阻器的规格为“20Ω 1.5A”。
(1)请在答题卡中的虚线框内画出与图甲相应的电路图。
(2)当电压表的示数为3.8V时,电流表示数如图乙所示,则小灯泡的额定电功率是W。
电功率练习题2
测定小灯泡的功率练习题A组1.伏安法测小灯泡功率的实验原理是____,直接测量的物理量是____和____,如果小灯泡的实际电压比额定电压低,则实际功率比额定功率____(填:大、小或等).2.有一个标有“8V2W”的小灯泡,如果接在12V的电源上,必须____联一个阻值为____Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是____W.3.如图1所示,电源电压为220,Ll,L2,L3都标有“110V 25W”.当开关K闭合时,下列说法中正确的是 [ ]A.L1,L2亮度不变B.L1变亮,L2变暗.C.L1变暗,L2变暗.D.Ll将被烧毁.4.某位同学做“测定小灯泡的功率”的实验,如图2所示,他所连接的实验电路有三处是错误的,这三处错误是(1)_________________________.(2)_________________________.(3)_________________________.5.为了测定额定电压为2.5V的小灯泡的额定功率,可用如图3所示的电路图.(1)甲、乙两表中,甲表是____表,乙表是____表.(2)连接电路时,开关应处于____状态,滑动变阻器的滑片应处于____端.(3)合上开关,发现灯泡两端的电压只有2V,为了测定灯泡的额定功率,滑动变阻器的滑片应向____端移动,直到____才停止移动滑片.(4)若小灯泡的电阻约为十几欧,电源由两节干电池串联,已知电流表量程为0~0.6~3A,电压表量程为0~3~15V.甲表的量程应选____,乙表的量程应选____.若这时两表的示数分别为“2.5V”和“0.24A”,则小灯泡的额定功率为____.测定小灯泡的功率练习题A组答案1.P=UI,U,I,小2.串,16,13.D4.(1)伏特表接成了串联;(2)安培表的正负接线柱接反;(3)滑动变阻器接错,不能改变电阻. 5.(l)电流,电压;(2)断开, B; (3) A,电压表的示数为 2.5V时;(4) 0~0.6A, 0~3V, 0.6W第九章电功和电功率[基础测试]一、填空题1.已知R1=12欧,R2=15欧,若把它们并联起来接入电路中,则通过R1与R2的电流之比为;R与R2两端的电压之比为;R1与R2消耗的电功率之比为;R1消耗的电功率与整个电路消1耗的电功率之比为.2.已知R1=12欧,R2=15欧,若把它们串联起来接入电路中,则通过R1与R2的电流之比为;R与R2两端的电压之比为;R1与R2消耗的电功率之比为;R1消耗的电功率与整个电路消1耗的电功率之比为.3.1千瓦时的电能可供“PZ220-100”的白炽灯正常工作小时.4.把标有“6 V,3 W”和“6 V,6 W”的两盏电灯串联后接入电路中,要使其中一盏灯能正常发光,该电路两端的电压应是伏.5.将电阻R1、R2串联接入某一电路中,R1、R2两端的电压U1、U2之比为3:2;将它们并联接入电路时,R1的功率是10瓦,则的R2功率是瓦.6.电阻R1、R2的阻值分别为12欧和60欧,把它们并联接在12伏的电源上,则电路的总电阻一定 12欧(选填“小于”、“等于”或“大于”);10秒内通过电阻R1横截面的电量为库;10秒内电流通过电阻R2所做的功为焦.7.一只标有“220 V,100 W”的灯泡,它正常工作时两端的电压为伏,正常工作1小时消耗电能焦.8.电阻R1:R2=2:1.若将R1与R2串联后接在电压为U的电源上,在时间t内电流通过R1产生的热量为Q1;若将R1与R2并联后接在同一电源上,在时间t内电流通过R1产生的热量为Q1‘.则Q1:Q1‘= .(设电源电压不变,电阻不随温度变化)二、选择题1.电能表接在家庭电路中,是为了测量()A.电流 B.电压 C.电功 D.电阻2.电功和电功率的单位分别是()A.千瓦和千瓦时 B.千瓦时和焦耳C.焦耳和瓦特 D.安培和焦耳3.将“220 V,60 W”和“220 V,100 W”的两只灯串联起来,接在220伏的电源上,则()A.两灯都正常发光,所以100瓦的灯亮B.通过它们灯丝中的电流相等,所以它们一样亮C.两灯都不能正常发光,100瓦的灯要亮一些D.两灯都不能正常发光,60瓦的灯要亮一些4.把标有“6 V,3 W”和“12 V,24 W”的两个灯泡串联后接在某一电源上时,恰能使其中的一个正常发光,另一个发光较暗,则发光较暗的灯泡在10秒内所消耗的电能是() A.7.5焦 B.15焦 C.30焦 D.60焦5.一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮(灯丝电阻为R,电流为I,两端的电压为U,消耗的功率为P),产生这种现象的原因是()A.R变大,I不变;由P=I2R,可知P变大B.R变小,I变小;由P=I2R,可知P变小C .R 变小,U不变;由P=U2/R ,可知P变大D .R 变大,I变大;由P=IU,可知P变大6.如图1所示的电路中,电源电压不变,当变阻器R 1时 ( )A .电流表的读数变小,电压表的读数变小,R 1B .电流表的读数变小,电压表的读数变大,R 1的功率变大C .电流表的读数变大,电压表的读数不变,R 1的功率变小D .电流表的读数变小,电压表的读数不变,R 1的功率不变7.小红从商店买来了两只普通照明灯泡,灯上标有如图2所示的铬牌.小红仔细观察了灯丝的粗细,然后并联接入220( )A .甲灯灯丝较粗,甲灯较亮B .甲灯灯丝较粗,乙灯较亮C .乙灯灯丝较粗,甲灯较亮D .乙灯灯丝较粗,乙灯较亮8.为使电热器在单位时间内产生的热量加一倍,下列措施中可行的是 ( ) A .并联一根阻值相等的电阻丝 B .串联一根阻值相等的电阻丝 C .使电热器两端的电压增加一倍D .将电阻丝从中间剪成两段,然后将它们并联起来三、实验题用电压表和电流表测小灯泡的正常发光时的电功率,实验电路如图3甲所示,当小灯泡正常发光时,电压表的读数是2.5伏,此时电流表的读数如图3乙所示,则通过小灯泡的电流是 安,小灯泡正常发光时,灯丝的电阻是 欧,消耗的电功率是 瓦.R12图1图2 甲乙四、计算题如图4所示,当开关S 断开时,电流表的示数为0.2安;当开关S 闭合时,电流表的示数为1安,R 1消耗的功率为3.2瓦.求R 1、R 2的阻值各为多少?参考答案一、填空题1.1:1;4:5;4:5;4:9 2.5:4;1:1;5:4;5:9 3.10 4.9 5.15 6.小于,10,24 7.220,3.6×105 8.4:9二、选择题1.C 2.C 3.D 4.B 5.C 6.D 7.D 8.A 三、实验题 0.2,12.5,0.5 四、计算题1.80欧,20欧.甲乙R12图4。
初三物理测量小灯泡的电功率试题答案及解析
初三物理测量小灯泡的电功率试题答案及解析1.在测量标有额定电压为2.5V的某小灯泡的电功率实验中,选用的电源电压为4.5V,图乙是未连接完整的实验电路。
(l)请你用笔画线代替导线,根据图甲所示的电路图完成图乙所示的实物图连接。
(2)闭合开关前,应将滑动变阻器的滑片p置于“选填“A”或“B”)端。
(3)闭合开关后,缓慢移动滑动变阻器的滑片p,当电流表的示数如图丙所示时,其示数为 A。
(4)改变滑片P的位置,获得多组对应的电压,电流值,如下表所示,由表可知,随着电压的增大,小灯泡消耗的功率(选填“增大”,“不变”或“减少”),当小灯泡正常工作时,其功率为 W,其电阻为Ω,(结果保留l位小数)。
表:(5)根据下表中数据,请在图丁中画出U-I关系图像。
(6)根据表中的数据,画出的图线是;(选填“直线”或“曲线”),原因是不同电压下,灯丝的电阻随温度的升高而(选填“增大”、“不变”或“减小”)。
【答案】(1)作图如下所示:(2)A (3)0.1 (4)增大 1.4 4.5 (5)作图如下所示:(6)曲线增大【解析】(1)由图甲可知滑片P向左移动时,滑动变阻器接入电路的电阻变小,所以滑动变阻器应该接右下方的接线柱B;(2)连接电路,闭合开关前滑动变阻器应该以最大值接入电路,所以闭合开关前应将滑片P移至A端;(3)由图丙可知电流表选择了0~0.6A的量程,分度值为0.02A,所以其示数为0.1A;(4)由表格可知电流值与电压值在增大,根据电功率的计算式P=UI可知,电功率一直增大,灯泡正常发光时,其实际电压等于额定电压为2.5V,由表中数据可知,此时电流为0.56A,所以此时的功率为:P=UI=2.5V×0.56A=1.4W,灯泡的电阻为:;(5)线描点,在连接个坐标点;(6)由图可知图像为曲线;灯泡越亮,灯丝的温度越高,根据结合表中的数据可知,电阻是增大的。
【考点】测量小灯泡的电功率欧姆定律的应用2.(4分)小刚同学做“测定小灯泡的额定功率”的实验,设计了如图甲所示电路图,灯泡额定电压为3.8V.(1)小刚根据电路图连接实物图,闭合开关后,移动滑动变阻器滑片,发现小灯泡不发光,经检查,是由一根导线连接错误所致,请在图乙中连接错误的导线上打““×”并补画出正确的连线.(2)电路图连接正确后闭合开关,移动滑动变阻器的滑片到某处时,电压表示数为3V,要测量小灯泡的额定功率,应将滑片向(填”A“或“B”)端滑动,当电压表示数为V时,小灯泡正常发光,此时,电流表指针位置如图丙所示,则小灯泡额定功率为W.【答案】(1)如图:(2)A;3.8V;1.14W【解析】(1)原图中,滑动变阻器与灯并联,电压表串联在电路中,这样会使灯泡不亮,且移动滑片,不能影响小灯泡的亮度,所以应改成滑动变阻器与灯串联,电压表并联在灯的两端;(2)要测小灯泡的额定功率,应使电压表的示数增大为3.8V,所以滑动变阻器的滑片向A端滑动,使它的阻值减小,则它分得的电压减小,小灯泡分得的电压增大;灯电压表示数为 3.8V时,电流表示数为0.3A,则小灯泡的额定功率为:。
2022年中考物理复习:伏安法测量小灯泡电功率实验专练1附答案
微专题复习:伏安法测量小灯泡电功率实验专练1附答案姓名:日期:等地:【方法提炼】(一)实验目的:测量小灯泡在不同电压下工作时的电功率;(二)实验原理:公式P=UI;(三)待测物理量:小灯泡两端的电压、小灯泡中的电流;(四)实验器材:电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器(作用:①保护电路;②改变小灯泡两端电压)。
(五)实验电路:如图所示;(六)实验步骤:1、按电路图连接好电路;2、闭合开关,调节滑动变阻器,使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V,观察小灯泡的亮度,并记录电流表和电压表的示数。
3、调节滑动变阻器,使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。
观察小灯泡的亮度变化,并记录此时电流表和电压表的示数(注意:小灯泡两端的电压不能超过它的额定电压太多)。
4、调节滑动变阻器,使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。
观察小灯泡的亮度变化,并记录此时电流表和电压表的示数。
5、计算出三种情况下小灯泡的电功率。
6、断开电路(先拆除连接电源的导线),整理器材。
(七)实验数据:实验次数电压/V 电流/A 电功率/W 发光情况1 2.5 0.3 0.75 正常2 3 0.4 1.2 很亮3 2 0.2 0.4 较暗(八)分析论证:1、当U实=U额时,P实=P额,正常发光;2、当U实<U额时,P实<P额,较暗;3、当U实>U额时,P实>P额,较亮,易损坏灯泡。
(九)实验结论:1、小灯泡两端的实际电压越大,小灯泡功率越大,因此不能小灯泡电功率的平均值。
2、小灯泡的亮度由小灯泡的实际功率决定,实际功率越大,小灯泡越亮。
【巩固提高】1、小明要测量额定电压为2.5 V的小灯泡的功率.(1)如图所示,电路图中没有标明电流表、电压表,请在相应圆圈内填入字母“A”“V”完成电路图.(2)连接电路时,闭合开关前,滑动变阻器的滑片应移到________(a/b)端.(3)闭合开关S后,发现小灯泡不亮,但电流表和电压表均有示数,接下来首先应该操作的是______; A. 检查电路是否断开 B. 检查电路是否短路C. 移动滑动变阻器的滑片P,观察小灯泡是否发光(4)小明测量的数据如上表所示,三次测量比较,小灯泡亮度变化情况是 (变亮/变暗/不变),小灯泡的额定功率为________W.2、小丽同学手里有一只标有“3.8V”字样的小灯泡,她想知道小灯泡的额定电功率,于是在学校实验室找来一些器材,连接成了如图所示的实验电路,电源电压恒定不变.(1)请你用笔画线代替导线,将图的电路连完整(要求滑片P向右移灯泡变亮).(2)闭合开关,移动滑动变阻器的滑片P,发现灯泡始终不亮,电流表示数几乎为零,电压表指针明显偏转,出现这种现象的原因可能是____________.(3)排除故障后,该同学将滑动变阻器的滑片P移到某一位置时,电压表的示数为3V,若要测小灯泡的额定功率,应在此位置基础上将滑片P向________(填“左”或“右”)移动.(4)小灯泡正常发光时,电流表的示数为0.3A,则小灯泡的额定功率是________W.3、如图所示,在测量小灯泡电功率的实验中,已知小灯泡的额定电压为2.5V,电源为两节新干电池.(1)实验原理是___________.(2)小天连接好最后一根导线时,小灯泡立即发光,产生这一现象的操作错误是_________________.(3)改正错误后继续实验,得到如下数据,在第1组数据中,电压表和电流表虽然都有示数,却观察到灯泡不发光,主要原因是:__________________________________;由表格中的数据,计算出小灯泡的额定电功率P额=________W.(4)下表是实验过程中出现的不正常现象及检测结果,请分析导致该现象的可能原因,从下列选项中选择一个原因,并将前面的字母填入表格.A.小灯泡灯丝断了 B.滑动变阻器断路 C.滑动变阻器下面两个接线柱接入电路4、某同学利用图所示的器材测量小灯泡的电功率.实验中电源电压保持不变,滑动变阻器的规格为“100Ω0.5A”,小灯泡的额定电压为2.5V.(1)如图甲所示,电路中还有两根导线没有连接,请你将电路连接完整.(2)该同学连接好电路后,按正确的步骤进行实验.小灯泡正常发光时,电流表的示数是0.28A,则小灯泡的额定功率是________W.(3)该同学继续进行实验,记录的数据如表所示,其中有一组数据明显存在错误,这组数据是________(填数据序号).剔除掉这组错误的数据,我们分析后可以得出实验中电源电压不会超过________V.5、要测量一个额定电压为3.8V的小灯泡的电功率,小灯泡工作时的电阻约为10Ω.现有电流表、电压表、开关各一个,规格分别为“10Ω1A”、“50Ω0.5A”和“500Ω0.1A”的滑动变阻器各一个,导线若干,电源(8V)一个.(1)为完成实验,应该选取规格为______________的滑动变阻器.(2)选出合适的滑动变阻器后,将实验器材连成如图所示的实验电路,闭合开关,将滑动变阻器滑片向右移动,观察到的现象是________(多选).A.小灯泡变亮,电压表示数变大 B.电流表示数为零,小灯泡不亮C.电流表示数变大,电压表示数变小 D.电压表示数接近8V,且示数不变(3)造成上述现象的原因是其中有一条导线连接错误,请将该导线打上“×”号;并用笔画线代替导线把它改到正确的位置上.(4)改正电路后,移动滑片,记录多组电流I和电压U,并在坐标纸上做出I-U关系图象,如图乙所示.由图可知小灯泡的额定功率为________W;当小灯泡两端电压为3V时,灯泡电阻为________Ω.6、在“测量小灯泡的电功率”的实验中,电源电压为6V,小灯泡上标有“3.8V”,小灯泡电阻约为10Ω.(1)图甲是该同学连接好的电路实物图,其中有一根导线连接错误,请在连接错误的导线上打“×”.(2)改正错误后继续实验,移动滑动变阻器滑片到某点,电压表示数为2.5 V,要使小灯泡正常发光,滑动变阻器滑片应向______(填“左”或“右”)移动,同时应注意观察电压表的示数,直到小灯泡正常发光,此时电流表示数为0.32A,则小灯泡的额定功率是________W.(3)测出小灯泡额定功率后,该同学又把灯泡两端的电压调为额定电压的2/3,发现测得的实际功率不等于其额定功率的4/9,请你帮他分析出现这种现象的原因:_____________________________________.(4)记下多组对应电流表和电压表示数,绘制出如图乙所示的U-I图象,由图象可知用此实验装置________(可以/不可以)做“探究通过定值电阻的电流与电压的关系”的实验.(5)小华在处理实验数据时,算出了小灯泡的平均功率(如表所示),这样处理数据是(合理/不合理)的,理由: .(7)下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中,正确的是.微专题复习:伏安法测量小灯泡电功率实验专练11、(1)如图所示(2)b (3)C (4) 变亮 0.62、(1) 如图所示;(2)灯泡断路(3)右(4)1.143、(1)P=UI; (2)连接电路时,开关未断开;(3)小灯泡的实际功率太小;0.7;(3)C;A;4、(1)如图所示;(2)0.7 (3)2 5.15、(1)“50 Ω0.5 A”(2)B、D (3)如图所示; (4)1.14 126、(1)如图所示;(2)右;1.216;(3)灯丝电阻随温度的变化而变化;(4)不可以;(5)不合理;灯泡在不同电压下的实际功率是不同的,这样算出的平均功率没有意义;(6)B;6。

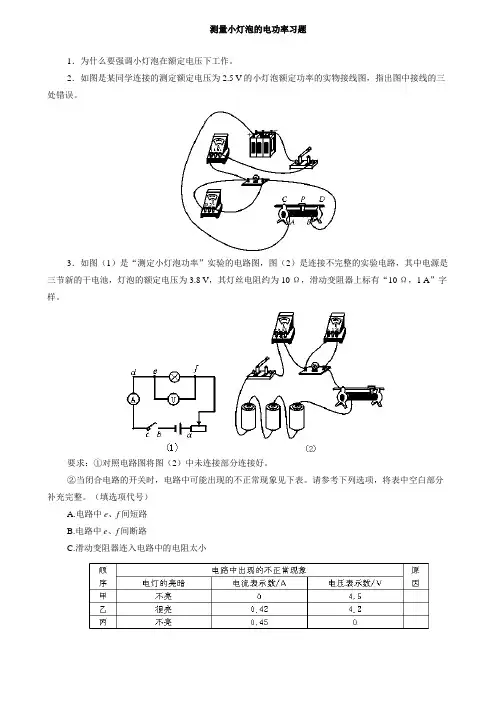

测量小灯泡的电功率习题(11)
测量小灯泡的电功率习题1.为什么要强调小灯泡在额定电压下工作。
2.如图是某同学连接的测定额定电压为2.5 V的小灯泡额定功率的实物接线图,指出图中接线的三处错误。
3.如图(1)是“测定小灯泡功率”实验的电路图,图(2)是连接不完整的实验电路,其中电源是三节新的干电池,灯泡的额定电压为3.8 V,其灯丝电阻约为10 Ω,滑动变阻器上标有“10 Ω,1 A”字样。
要求:①对照电路图将图(2)中未连接部分连接好。
②当闭合电路的开关时,电路中可能出现的不正常现象见下表。
请参考下列选项,将表中空白部分补充完整。
(填选项代号)A.电路中e、f间短路B.电路中e、f间断路C.滑动变阻器连入电路中的电阻太小③为了测出小灯泡的额定功率,应调节的元件是___________,使电压表示数为___________V,如果此时电流表示数如图,则该灯泡的额定功率为___________。
4.有“2.5 V,1 W”的小灯泡两只(L1、L2),“10 Ω,1 A”的滑动变阻器一个、开关两个、4.5 V电源一个、两个电流表和的量程分别为0.6 A和0.3 A.电压表一只,量程为3 V,根据下面所提出的要求画出电路图。
(1)S1、S2闭合,适当调节滑动变阻器后灯泡L1、L2能正常发光。
(2)不更改电路,只需断开或闭合开关S1、S2和调节滑动变阻器连入电路的电阻,就能分别测出在额定电压下灯泡L1、L2的功率和总功率。
(3)将一只合适的电流表接在干路上。
(4)滑动变阻器在连入电路时,连入电路中的电阻应为最大值。
5.要想测定小灯泡的额定功率,现有如下器材:小灯泡(额定电压2.5 V,允许通过最大电流0.4 A),电流表(量程为0~0.6 A和0~3 A),电压表(量程为0~3 V和0~15 V),蓄电池两个(每个2 V,两个串联),滑动变阻器(0~10 Ω、1.5 A),导线数条,开关一个。
(1)电流表的量程应选___________A,电压表的量程为___________V。
专题08 伏安法实验之测量小灯泡的电功率(解析版)-2021年中考物理电学提优特训专题
专题08 伏安法实验之测量小灯泡的电功率(解析版)-2021年中考物理电学提优特训专题1. (2020山西)实践小组的同学们进行“伏安法测定小灯泡电阻”的实验,小灯泡的额定电压为2.5 V(阻值约为10 Ω),滑动变阻器规格为“20 Ω 1 A”.第1题图(1)请你用笔画线代替导线,将图甲中的电路连接完整(导线不得交叉).(2)滑动变阻器在实验中除保护电路外,还有________________作用.同学们把电路元件接入电路,刚接好最后一根导线,灯泡就立即发光,发生这种现象的原因可能是______________________.(3)经检查无误后,接通电路,向左移动滑动变阻器的滑片P,观察到____________________,表明小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡正常发光时的阻值为________Ω(结果保留一位小数).继续向左移动滑片,则可能出现的现象有______________________________(写出一条即可).(4)实验结束后,小组同学根据实验数据,绘制了如图丙所示的图像,分析图像可得出结论:__________________________________________.第1题图丙【答案】(1)如答图所示(2)改变小灯泡两端电压电路连接过程中开关未断开(3)电压表示数为 2.5 V8.3小灯泡亮度变亮(答案合理即可) (4)小灯泡两端电压与通过它的电流之比不是定值(或小灯泡灯丝的电阻随温度的升高而增大)(答案合理即可)第1题答图2. (2020青海)如图甲所示,是某小组测量额定电压为2.5 V小灯泡额定功率的实验电路.(1)用笔画线代替导线,将实物图连接完整.第2题图甲(2)根据实物电路,在虚线框内画出对应的电路图.(3)检查电路正确无误后,闭合开关S,发现小灯泡不亮,但电压表、电流表指针均有示数,接下来正确的操作是________________________.(4)该实验小组根据实验测出的多组数据,绘制了如图乙所示的I-U图像,则小灯泡的额定电功率是________W.第2题图乙(5)另一实验小组的实验方案正确,实验时电表的连接和示数如图丙所示,该实验可改进的地方是____________________,原因是____________________.第2题图丙【答案】(1)如答图甲所示(2)如答图乙所示(3)移动滑动变阻器的滑片,观察小灯泡是否发光(4)0.75(5)电流表改用小量程被测电流小于0.6 A甲乙第2题答图【解析】(1)测小灯泡电功率时,滑动变阻器与灯泡串联,滑动变阻器遵循“一上一下”的接线原则接入电路,如答图所示;(2)滑动变阻器滑片向右滑时接入电路的阻值变大,如答图所示;(3)闭合开关后,电流表有示数,说明电路是通路,电压表有示数,说明不是小灯泡短路,可能是滑动变阻器连入电路的阻值太大,电路中电流太小所致,接下来应移动滑动变阻器滑片,观察小灯泡是否发光;(4)由图像可知,小灯泡两端电压为额定电压2.5 V时,额定电流为0.3 A,则小灯泡的额定功率为P额=U额I额=2.5 V×0.3 A=0.75 W;(5)图示中电流表的示数偏小,被测电流小于0.6 A,在小量程的范围内,为了减小测量误差,使读数更加准确,电流表应改用小量程.3. (2020孝感)某同学利用如图甲所示电路来测量小灯泡的额定电功率,电源电压恒定,小灯泡的额定电压为2.5 V,实验步骤如下:第3题图(1)请根据图甲所示的电路图,用笔画线代替导线将图乙中的实物连接完整(要求滑片P向左移动的过程中电流表示数变小);(2)正确连接电路后,闭合开关之前,应将滑动变阻器的滑片P置于________(选填“A”或“B”)端;(3)闭合开关S,发现电流表指针偏转,小灯泡微弱发光,而电压表指针无偏转,则故障的原因可能是电压表________(选填“断路”或“短路”);(4)排除故障后,闭合开关S,调节滑动变阻器的滑片P,使小灯泡两端电压达到额定电压,此时电流表的示数如图丙所示,则通过小灯泡的电流为________A;(5)通过以上数据可以计算出小灯泡的额定功率为________W;第3题图丁(6)在测量小灯泡额定电功率时,另一位细心的同学在调节滑动变阻器的过程中,记录了多组电压表与电流表的示数,并大致描绘出了小灯泡的I-U图像,如图丁所示.通过图像可以发现不同电压下小灯泡的电阻不同,小灯泡灯丝的电阻随温度的升高而________.【答案】(1)如答图所示(2)A(3)断路(4)0.30 (5)0.75(6)增大第3题答图【解析】(1)要求滑片向左移动时,电流表示数变小,即变阻器接入电路中的阻值变大,故将变阻器右下接线柱连入电路中,如答图所示;(2)为了保护电路,闭合开关前,滑动变阻器的滑片P应移到阻值最大处,即A端;(3)电流表指针偏转,小灯泡微弱发光,说明电路是通路,电压表无示数,电路故障只能是电压表断路;(4)如图丙所示,电流表接0~0.6 A量程,分度值是0.02 A,示数是0.30 A;(5)小灯泡额定电压是2.5 V,正常发光时电流是0.30 A,则小灯泡额定功率P=UI=2.5 V×0.30 A=0.75 W;(6)由图丁可知,灯泡两端电压增加量相同,电流增加量越来越小,由此可知灯丝电阻随温度的升高而增大.4. (2020福建)“测量小灯泡的额定功率”实验中,器材有电源、滑动变阻器、两个电流表、小灯为3.8 V),定值电阻R0(阻值为10 Ω)、开关及若干导线.泡(U额甲乙第4题图(1)根据图甲,用笔画线代替导线,将图乙中未画出的两条导线补充完整.(2)闭合开关前,滑动变阻器滑片P应置于______(选填“A”或“B”)端.(3)正确连接电路后,闭合开关,发现灯不亮,两电流表有示数且相同,故障可能是______________或________________.第4题图丙(4)排除故障后,为了测量小灯泡的额定功率,移动滑动变阻器的滑片,直到电流表示数为______A时,小灯泡正常发光,电流表的示数如图丙,该示数为________A,则小灯泡的额定功率为________W.【答案】(1)如答图所示(2)B(3)小灯泡处断路R0处短路(4)0.380.7 1.216第4题答图【解析】(1)由图甲知,电流表与R0串联后与小灯泡并联,滑动变阻器按“一上一下”原则串联接入电路,具体如答图所示;(2)闭合开关前,滑动变阻器滑片滑到阻值最大处,即B端;(3)闭合开关,发现灯不亮,可能是电路断路或并联部分出现短路,两电流表有示数且相同,说明是小灯泡处断路或R0处短路;(4)定值电阻与小灯泡并联,它们两端的电压相等,当并联电压等于小灯泡的额定电压U L=3.8 V时,小灯泡正常发光,此时电流表的示数为I2=U LR0=3.8 V10 Ω=0.38 A,由图丙知,电流表的量程是0~3 A,分度值是0.1 A,示数为I1=0.7 A,流过小灯泡的电流I L=I1-I2=0.7 A-0.38 A=0.32 A,小灯泡的额定功率P=U L I L=3.8 V×0.32 A=1.216 W.5. (2020镇江改编)小华用图甲所示电路来测量小灯泡的电功率(部分器材的规格已标明).(1) 图甲是小华正准备接入最后一根导线(图中虚线所示)时的实验电路,请指出图中在器材操作上存在的两个不妥之处:①__________________;②__________________.(2)闭合开关进行实验,小华发现无论怎样调节滑动变阻器,电压表示数始终为3 V,而电流表示数始终为零,已知仅导线发生故障,则图甲中导线______(选填“①”“②”或“③”)发生了________(填写故障名称).甲乙丙第5题图(3)小华进行了六次实验,记录实验数据并在U-I图像中描点,得到小灯泡两端的电压与电流的关系图像如图乙所示,则根据记录的数据和图像可知:①小灯泡的额定功率为________W.②实验中所使用的滑动变阻器的规格可能为______.A. 5 Ω 2 AB. 10 Ω 2 AC. 20 Ω 1 AD. 30 Ω 1 A③小华对测量结果进行误差分析,考虑到电压表中也有电流通过,该电路所测小灯泡的额定电功率与真实值相比______(选填“偏大”或“偏小”).(4)实验结束后,小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究,则他画出的U-I图像应为图丙中的虚线________(选填“①”“②”或“③”),你选择的依据是________________________________________________________________________________________________________________________________________________.【答案】(1)①开关未断开②滑动变阻器滑片未移至阻值最大处(2)①断路(3)①0.75②D③偏大(4)①小灯泡和滑动变阻器两端电压之和保持不变或小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等【解析】(1)连接电路时为了保护电路,开关应断开,滑动变阻器滑片要滑到阻值最大处,所以图甲中在器材操作上存在的两个不妥之处:①开关未断开;②滑动变阻器滑片未移至最左端(阻值最大处);(2)闭合开关进行实验,小华发现无论怎样调节滑动变阻器,电压表示数始终为3 V,而电流表示数始终为零,已知仅导线发生故障,则是图甲中导线①发生了断路;(3)根据记录的数据和图像可知:①当小灯泡两端的电压为额定电压2.5 V时,通过小灯泡的电流为0.3 A,所以小灯泡的额定功率为P额=U额I额=2.5 V×0.3 A=0.75 W;②当小灯泡两端的电压为0.5 V时,电流为0.1 A,此时滑动变阻器两端的电压为U滑=U-U灯=3 V-0.5 V=2.5 V;滑动变阻器接入电路中的阻值为R=U滑I=2.5 V0.1 A=25 Ω;所以实验中所使用的滑动变阻器的规格可能为“30 Ω 1 A”,故选D;③由图知,电压表与小灯泡并联,所测电压较准确,而电流表测通过小灯泡和电压表的电流之和,所测电流值偏大,由P=UI可知所测小灯泡的额定功率与真实值相比偏大;(4)实验结束后,小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究,则他画出的U-I图像应为图丙中的虚线①,选择的依据是小灯泡和滑动变阻器两端电压之和保持不变或小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等.6. (2020贺州)如图所示,在探究“测量小灯泡额定功率”的实验中,现有器材:额定电压为3.8 V 的小灯泡(电阻约为12 Ω)1个,12 V电源1个,电流表、电压表、开关各1个,规格分别为A:“10 Ω 1 A”、B:“20 Ω 1 A”、C:“50 Ω 1 A”的滑动变阻器各1个,导线若干.第6题图(1)为了完成该实验,应选用滑动变阻器________(选填“A”“B”或“C”).(2)请用笔画线代替导线,将图甲中实物电路连接完整(导线不得交叉).(3)正确连接好电路,闭合开关前,滑动变阻器滑片P应置于________(选填“A”或“B”)端.(4)闭合开关后,无论怎样移动滑片P,发现小灯泡均不亮,电流表无示数,电压表有示数,则该电路故障可能是________________(选填“小灯泡断路”“小灯泡短路”或“滑动变阻器处断路”).(5)排除故障后,继续实验,滑片P移到某一位置时,电压表示数如图乙所示,为测量小灯泡的额定功率,应将滑片P向________(选填“A”或“B”)端移动,直至电压表的示数为3.8 V,此时电流表示数如图丙所示,则小灯泡的额定功率是________W.(6)测量结束后,应先断开开关,然后拆除________两端上的导线,再拆除其他导线.(7)以下不能用该实验装置完成的实验是()A. 探究串联电路中的电流规律B. 探究串联电路中的电压规律C. 探究电流与电压的关系D. 测量小灯泡的电阻【答案】(1)C(2)如答图所示(3)A(4)小灯泡断路(5)B 1.14(6)电源(7)C第6题答图【解析】(1)小灯泡的额定电压为3.8 V,电阻约为12 Ω,灯泡正常发光时的电流I=U LR L=3.8 V12 Ω≈0.32 A,小灯泡正常发光时,滑动变阻器需要分压U滑=12 V-3.8 V=8.2 V,此时滑动变阻器连入电路中的阻值R滑=U滑I=8.2 V0.32 A=25.625 Ω,故选用C规格的滑动变阻器;(2)实验中电压表应与小灯泡并联测小灯泡两端的电压,由于小灯泡的额定电压为3.8 V,所以电压表应选用0~15 V量程,如答图所示;(3)为了保护电路,闭合开关前,应将滑动变阻器的滑片P置于最大阻值处,即A端;(4)移动滑片,小灯泡不亮,电流表无示数,说明电路存在断路,电压表有示数则故障可能是小灯泡断路;(5)电压表选的是0~15 V量程,分度值为0.5 V,此时电压表的示数为3 V,小于小灯泡的额定电压3.8 V,因此为了使小灯泡正常发光,应增大小灯泡两端的电压,根据串联分压原理,应减小滑动变阻器连入电路中的电阻,即将滑动变阻器的滑片向B端移动;电流表接小量程,分度值为0.02 A,示数为0.3 A,小灯泡的额定功率P额=U额I=3.8 V×0.3 A=1.14 W;(6)测量结束后,应先断开开关,然后拆除电源两端的导线,再拆除其它导线;(7)将电流表分别串联在电路不同处,可探究串联电路电流的特点;将电压表分别并联在小灯泡和滑动变阻器的两端,可探究串联电路电压的特点;探究电流与电压的关系时,要控制电阻不变,而小灯泡的电阻随温度的变化而变化,因此不能用该装置探究电流与电压关系;根据欧姆定律,可以用该装置测出小灯泡两端的电压和通过小灯泡的电流,进而测量小灯泡的电阻.故选C.7. (2020淄博)小明用图中所示的器材测量小灯泡的电功率.待测小灯泡的额定电压为2.5 V,额定功率估计在0.8 W左右.第7题图(1)请画出导线,完成电路连接.(2)小明刚连好最后一根导线,小灯泡就发出了明亮的光,他在连接电路中出现的错误是:①________________________________________________________________________;②________________________________________________________________________.(3)改正错误后,闭合开关,移动滑动变阻器的滑片,观察小灯泡的发光情况,测量数据和实验现象记录在下表中.①小灯泡的额定功率是________W;②实验结果表明:________越小,小灯泡的实际功率越小,小灯泡越暗;③分析数据发现小灯泡的电阻是变化的,原因是________________________.(4)小明和同学交流时发现,他在实验设计中存在不完善的地方是____________________,修改实验方案后,接下来的操作是把滑动变阻器的滑片向____(选填“A”或“B”)调节,记录电压表和电流表的示数,并观察小灯泡的发光情况.【答案】(1)如答图所示(2)①连接电路时开关未断开②闭合开关前滑动变阻器滑片未调至阻值最大处(3)①0.7②电流(或电压)③金属的电阻随着温度的变化而变化(4)电池组用两节即可B第7题答图【解析】(1)小灯泡额定电压为2.5 V ,额定功率估计在0.8 W左右,则正常工作的电流I=PU额=0.8 W2.5 V=0.32 A,小灯泡的左接线柱接电流表的“0.6”接线柱,小灯泡的右接线柱接电压表的“3”接线柱,具体如答图所示;(2)他在连接电路中出现的错误是:①连接电路时开关未断开;②闭合开关前滑动变阻器滑片未调至阻值最大处;(3)①根据表格数据可知,实际电压等于额定电压 2.5 V时,通过灯泡的电流为0.28 A,则小灯泡的额定功率为P额=2.5 V×0.28 A=0.7 W;②由数据可知,小灯泡两端的电压越小(或流经小灯泡的电流越小),小灯泡的实际功率越小,小灯泡越暗;③小灯泡电阻变化的原因是,随着电流的变化小灯泡的灯丝产生热量发生变化,而金属的电阻随着温度的变化而变化;(4)实验设计不完善的地方是:小灯泡的额定电压为2.5 V,电源用两节干电池即可;修改后需要把滑动变阻器的滑片向B端移动,从而调节小灯泡两端的电压至2.5 V.8. (2020玉林)如图所示,在测定“小灯泡电功率”的实验中,小灯泡的额定电压为2.5 V,电阻约为8 Ω.(1)连接电路时,开关应________(选填“断开”或“闭合”).(2)图甲中有一根导线连接错误,请你把它找出来并打上“×” (表示不要),并用笔重新画一根正确连接的导线.第8题图(3)改正电路后,闭合开关,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表和电流表均无示数,原因可能是下列选项中的________( 用字母表示).A. 灯泡短路B. 灯泡断路C. 滑动变阻器短路D. 滑动变阻器断路(4)排除故障后,闭合开关,调节滑动变阻器的滑片P,使电压表的示数为2.5 V,此时电流表的示数如图乙所示,其读数为________A,由此可知小灯泡的额定功率为________W.(5)现有两个额定电压均为15 V的灯泡L1和L2,它们的电压U与电流I的关系曲线如图丙所示,将L1和L2串联后接在15 V的电源上,则两灯消耗实际功率的差值为________W.【答案】(1)断开(2)如答图所示(3)D(4)0.340.85(5)1第8题答图【解析】(1)为了保护电路安全,连接电路时开关应断开;(2)小灯泡的额定电压为2.5 V,电阻约为8 Ω,小灯泡的额定电流约为I=UR=2.5 V8 Ω=0.312 5 A,则电流表应该选0~0.6 A量程,串联在电路中,电压表应该选0~3 V量程,并联在灯泡两端,因此应将小灯泡右接线柱与电压表的“-”接线柱相连,具体如答图所示;(3)小灯泡始终不亮,电流表、电压表均无示数,说明电路中某处发生了断路;如果灯泡断路,则电压表有示数,因此可能是滑动变阻器断路,故选D;(4)电流表选0~0.6 A量程,分度值为0.02 A,其示数为0.34 A,小灯泡的额定功率P额=U额I额=2.5 V×0.34 A=0.85 W;(5)两灯串联,串联电路的电流处处相等且总电压为15 V,由丙图可知,电路中的电流为0.2 A,两个灯泡两端的电压分别为10 V和5 V,因此它们消耗的实际功率的差值为ΔP=U1I-U2I=10 V×0.2 A-5 V×0.2 A=1 W.9. (2020云南省卷)如图甲所示是小明同学测定额定电压为2.5 V,额定功率不大于1 W的小灯泡功率的实物连接图.第9题图(1)在小明连接好的电路中存在错误或不妥之处,请你找出其中的两处:①__________________________;②__________________________.(2)改正错误和不妥之处后,闭合开关,发现电流表和电压表均有示数.但小灯泡不亮,可能的原因是________(填写选项中的字母).A. 小灯泡短路B. 连接小灯泡的导线接触不良C. 滑动变阻器接入电路的电阻过大(3)小明调节滑动变阻器,依次正确读取三组实验数据,随手写在了草稿纸上(如图乙所示).下表是小明在老师指导下设计的记录数据及现象的表格.请你补出阴影处所缺的内容:______________________,分析数据后得到小灯泡的额定电流为________A,额定功率为________W.(4)实验后,小明将一只5 Ω的定值电阻与标有“20 Ω 1 A”的滑动变阻器串联接在电压恒定为3 V 的电源上,请你帮小明计算出滑动变阻器消耗的最大功率为________W.【答案】(1)①电压表选用0~15 V量程②滑动变阻器连接成两个下接线柱(或电流表的正、负接线柱接反)(2)C (3)小灯泡的发光情况(或小灯泡的亮度)0.300.75 (4)0.45【解析】(1)第9题解图①滑动变阻器的接法:①滑动变阻器按“一上一下”接入电路,滑片到下接线柱的距离越长,接入电路的阻值越大;②根据电路图连接实物图时,滑片移动时,电路图和实物图中滑动变阻器接入电路中的阻值变化情况应相符;②电表连接与量程的选取:电流表与被测元件串联;电压表并联在被测元件两端,电流均正进负出.a.电流表量程的选取:根据电源电压、电路总电阻,由欧姆定律求得电路电流,或根据小灯泡的U额、P额求出额定电流,确定电流表量程;b.电压表量程的选取:根据电源电压(实物图中电池的节数)或根据灯泡的U额确定电压表的量程0~3 V;(2)若小灯泡短路,则电流表有示数,电压表无示数,小灯泡不亮,不符合题意;若连接小灯泡的导线接触不良,即小灯泡断路,电流表和电压表均无示数,小灯泡不亮,B不符合题意;若滑动变阻器接入电路的电阻过大,由欧姆定律I=UR可知,电路中的电流非常小,电流表和电压表均有示数,由P=I2R可知,小灯泡的实际功率很小,不能发光.C正确,故选C;(3)小灯泡的亮暗程度是由小灯泡实际功率决定的,实际功率越大,小灯泡越亮,所以图中阴影部分应填上“小灯泡的亮暗”;小灯泡在2.5 V的电压下正常发光,通过小灯泡的电流随其两端电压的增大而增大,对应图乙中的三组数据可知,2.5 V时的电流应为0.3 A,则小灯泡的额定功率为P=U L I L=2.5 V×0.3 A=0.75 W;(4)滑动变阻器消耗的功率P=I2R滑=(UR+R滑)2R滑=U2R滑(R+R滑)2=U2R滑(R-R滑)2+4RR滑,当R滑=R时,P最大,则滑动变阻器消耗的最大功率P滑=(3 V)24×5 Ω=0.45 W.10. (2020 包头)在“测量小灯泡的电功率”实验中,电源由三节新干电池串联组成,小灯泡额定电压为2.5 V,阻值约为8 Ω,滑动变阻器的规格为“20 Ω 1 A”.图甲是某实验小组未连接完整的实验电路.第10题图(1)请用笔画线代替导线,将图甲中的电路连接完整,导线不能交叉.(2)闭合开关,无论怎样移动滑片,灯泡都不发光,电流表和电压表均无示数.小组成员找来一个两端接有导线的定值电阻(阻值为10 Ω),一端接在电源负极接线柱上,另一端依次触碰接线柱A、B、C,只有触碰到C时,灯泡才发光.若导线无断路,且导线和器材连接均完好,电路只有一处故障,则故障是__________________________.(3)排除故障后,闭合开关,移动滑片,使电压表示数为________V,小灯泡正常发光,电流表示数如图乙所示,则小灯泡的额定功率为________W.(4)某同学想利用该电路“测量定值电阻R x的阻值”.于是取下小灯泡,将电阻R x.接入小灯泡所在位置,滑动变阻器滑片移至最大阻值处,闭合开关,移动滑片,测量四组对应的电压和电流值.数据如下表:由数据可得,电阻R x的阻值为________Ω.(5)能否将阻值约为50 Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变),测量其阻值.你的判断是________.理由是___________________________________________.【答案】(1)如答图所示(2)电流表断路(3)2.50.7 (4)5(或5.03)(5)不能电阻两端电压超过电压表所接量程第10题答图【解析】(1)滑动变阻器与灯泡、电流表串联,采用“一上一下”接线柱接入电路,本题中滑动变阻器的左下接线柱与开关的接线柱A连接即可.如答图所示;(2)闭合开关,发现无论怎样调节滑动变阻器的滑片,灯泡都不亮,电压表和电流表均无示数,说明电路断路:找来一根完好的导线一端连在电源负极,另一端触碰接线柱A、B、C,当发现只有触碰接线柱C时,灯泡才发光,因为导线无断路,且导线和器材连接均完好,故电路故障是电流表断路;(3)灯泡额定电压为2.5 V 闭合开关,移动滑片,使电压表示数为2.5 V .小灯泡正常发光.电流表使用0~0.6 A 量程,分度值为0.02 A .由图乙知电流表的示数为0.28 A .故小灯泡的额定功率为P =U L I L =2.5 V×0.28 A = 0.7 W ;(4)根据R =U I ,由表中数据可得四次测量的电阻值分别为:R 1=U 1I 1=1.2 V 0.24 A =5 Ω;R 2=U 2I 2=1.6 V 0.32 A =5 Ω;R 3=U 3I 3=2.0 V 0.39 A ≈5.13 Ω;R 4=U 4I 4=2.4 V 0.48 A =5 Ω.故电阻R x 的阻值为R x =R 1+R 2+R 3+R 44=5 Ω+5 Ω+5.13 Ω+5 Ω4≈5.03 Ω;(5)电源电压为4.5 V ,电压表选用量程为0~3 V .将阻值约为50 Ω的电阻接入图甲中小灯泡所在位置,当滑动变阻器全部接入电路时,由串联电路的电压关系得,U R U 滑=50 Ω20 Ω=2.5,又U R +U 滑=4.5 V ,解得:U R ≈3.2 V .故此时电阻两端电压超过电压表所接量程,滑动变阻器接入电路的阻值减小时,电阻分得的电压更大.故不能将阻值约为50 Ω的电阻接入图甲中小灯泡所在位置测量其阻值.11. (2020咸宁)有一只小灯泡的铭牌上仅能看清“0.5 A”的字样,小强为了测量该小灯泡的额定功率,进行了如下实验.第11题图(1)他连接了如图甲所示的电路,闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,电流表的示数始终为零,电压表的示数接近3 V 保持不变,为了排除故障,接下来的操作合理的是________(选填字母);A. 拧紧开关两端的接线柱B. 拧紧小灯泡和它两端的接线柱(2)他测量小灯泡额定功率的实验原理是______(填公式),图甲中________(填仪器名称)的量程选择不合理;(3)排除故障后,正确连接电路.使小灯泡正常发光,电压表示数如图乙所示为________V ,小灯泡的额定功率为________W ;(4)小强对实验进行了拓展,利用如图丙所示的电路,测出了另一只已知额定电流为I 1的小灯泡的额定功率,请完成实验步骤:①闭合开关S1,开关S2连接b,移动滑动变阻器的滑片,使电流表示数为________;②保持滑动变阻器的滑片位置不变,开关S2连接a,调节电阻箱的阻值,使电流表示数为I1,读出电阻箱的示数为R0;③则小灯泡的额定功率表达式P=________(用字母表示).额【答案】(1)B(2)P=UI电流表(3)2.4 1.2 (4)I1I21R0【解析】(1)闭合开关S后,移动滑动变阻器的滑片P,发现小灯泡不亮,电流表无示数,说明电路出现了断路;电压表示数接近于电源电压,说明电压表与电源正负极之间是接通的,所以故障是灯泡断路,因此应拧紧小灯泡和它两端的接线柱,检查是否是由此引起的断路,故选B;(2)伏安法测小灯泡额定功率的实验原理是P=UI;小灯泡的额定电流为0.5 A,电流表应选小量程,图甲中的电流表选择大量程,故电流表的量程选择不合理;(3)图乙所示电压表选择小量程,分度值为0.1 V,示数为2.4 V,即小灯泡额定电压为2.4 V,小灯泡的额定功率P=U额I额=2.4 V×0.5 A=1.2 W;(4)①闭合开关S1,开关S2连接b,滑动变阻器与灯泡串联,移动滑动变阻器的滑片,使电流表示数为I1, 此时小灯泡正常发光;②保持滑动变阻器的滑片位置不变,开关S2连接a,滑动变阻器与电阻箱串联,调节电阻箱的阻值,使电流表示数为I1,读出电阻箱的示数为R0,此时电阻箱连入电路的电阻与小灯泡正常发光时灯丝电阻相同;③则小=I21R0.灯泡的额定功率P额12. (2020雅安)小明在“探究小灯泡在不同电压下工作时的电功率”的实验时,实验室提供了如下器材:电源(电压恒为8 V),一个电流表,一个电压表,滑动变阻器“20 Ω 2 A”,小灯泡(额定电压2.5 V,额定功率小于1.2 W),一个阻值已知的定值电阻R0,开关及导线若干.(1)请根据图甲所示的电路图,用笔画线代替导线,完成实验电路图乙的连接(要求连线不能交叉).(2)正确连接电路后,闭合开关进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为________W.第12题图。
专题:测小灯泡额定电功率
一.伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率,在额定电压下测出的电功率就是额定功率。
注意:①某些特殊情况下电压表可能测量滑动变阻器电压(电源电压6V,小灯泡额定电压为3.8V,而电压表大量程损坏,需用小量程电压表测量滑动变阻器电压)②不可求小灯泡在不同电压下的功率的平均值,没有实际意义③滑动变阻器的作用:保护电路;改变小灯泡的电压,使小灯泡正常发光二.伏阻法(只有电压表和定值电阻R)1、已知U额电阻R和小灯泡额定电压U额:(1)断开开关,闭合开关,调节滑动变阻器滑片P的位置,直到电压表的示数为,使小灯泡正常发光;(2)保持滑动变阻器的滑片P的位置不变,断开开关,闭合开关,读出电压表的示数U1;(3)计算出小灯泡的额定电功率为:2、已知I额电阻R和小灯泡I额:(1)断开开关,闭合开关,调节滑动变阻器滑片P的位置,直到电压表的示数为,使小灯泡正常发光;(2)保持滑动变阻器的滑片P的位置不变,断开开关,闭合开关,读出电压表的示数U1;(3)计算出小灯泡的额定电功率为:三、安阻法:(只有电流表和定值电阻R)1、已知U额电阻R和小灯泡U额(1)断开开关,闭合开关,调节滑动变阻器滑片P的位置,直到电流表的示数I1= ,此时小灯泡正常发光,将数据记录在表格中;(2)断开开关,闭合开关,保持滑动变阻器的滑片P的位置不变,将电流表读数I2记录在表格中;(3)则小灯泡的额定功率为。
2、已知I额电阻R和小灯泡I额(1)断开开关,闭合开关,调节滑动变阻器滑片P的位置,直到电流表的示数I1= ,此时小灯泡正常发光,将数据记录在表格中;(2)断开开关,闭合开关,保持滑动变阻器的滑片P的位置不变,将电流表读数I2记录在表格中;(3)则小灯泡的额定功率为。
三、等效替代法:一个电阻箱(或滑动变阻器)和一个电压表(或者一个电流表)测量灯泡的额定电功率。
(1)闭合S 1,S 2,断开S 3,移动滑动变阻,使得电压表示数为小灯泡的额定电压U 额,并记录;(2)保持滑动变阻器闭的滑片位置不变,闭合S 1,S 3,断开S 2,调节变阻箱使电压表示数仍然为小灯泡的额定电压;(3)则小灯泡的额定功率为:2U P R额。
(中考)物理《测量小灯泡的电功率》专项模拟练习(含答案) (537)
人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校:__________题号一二三总分得分评卷人得分一、选择题1.在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察 ... ()A.灯泡的发光情况B.变阻器滑片的位置C.电压表的示数D.电流表的示数2.如果利用如图所示的电路来测量一个大电阻R的电功率,、那么x、y、z应分别代表()A.电流表、电压表、滑动变阻器B.电压表、电流表、滑动变阻器C.滑动变阻器、电流表、电压表D.电压表、滑动变阻器、电流表3.小明在做测小灯泡电功率的实验时,正确连接好电路并闭合开关后,灯泡发光,电流表、电压表均有示数.在实验过程中,突然灯泡熄灭,电压表示数变大,电流表指针几乎不动.产生这一现象的原因可能是........................................................................................ ()A.灯泡被短路B.滑动变阻器被短路C.灯丝烧断了D.滑动变阻器断路4.下图是伏安法测小灯泡电阻、功率的实验电路图。
小灯泡正常工作时,两电表的示数如图所示,则下列说法中不正确的是()A.在连接电路时,应将开关断开,并将变阻器阻值调至最大值B.小灯泡的额定功率为0.72W,此时的电阻为8ΩC.如果将滑片P向a端滑动,则电压表的示数将变大D.如果将滑片P向b端滑动,则小灯泡的实际功率将大于额定功率.5.如果利用图9所示的电路来测量一个大电阻R的电功率,、那么x、y、z应分别代表()A.电流表、电压表、滑动变阻器B.电压表、电流表、滑动变阻器C.滑动变阻器、电流表、电压表D.电压表、滑动变阻器、电流表.评卷人得分二、填空题6.在测定小灯泡的电阻和额定功率的实验中,有器材:电阻约为10Ω的小灯泡一只,量程为3V的电压表一个,开关一个,滑动变阻器一个,电源电压3V,导线若干。
2022年中考物理二轮复习重点专题训练 测量小灯泡的电功率 (Word版含答案)
测量小灯泡的电功率(含答案)1.小阳用“伏安法”测量额定电压为6V小灯泡L的额定功率。
他连接了如图所示的实验电路,其中各元件均符合实验要求且完好无损。
(1)当开关试触时,出现的现象是:_________(选填选项前的字母);A.电流表的指针向左偏转B.电压表的指针向左偏转C.小灯泡L的灯丝烧断D.电流表指针超过量程偏转(2)改正错误后,闭合开关,移动滑动变阻器的滑片P,使电压表示数为6V,此时如图所示电流表的示数为_________A,则小灯泡L的额定功率为_________W;(3)保持小灯泡L正常发光的电路状态。
断开开关,只将标有“6V0.6A”的小灯泡代替小灯泡L,闭合开关,小灯泡的实际功率将_________(选填“大于”、“等于”或“小于”)它的额定功率。
2.好学的斌斌在家利用物理电学器材测量标有“2.5V”小灯泡的电功率,选用的器材有:电流表,电压表,3节新干电池,标有“30Ω1A”的滑动变阻器,开关及导线若干。
(1)实验前,斌斌发现电流表出现如图甲情况,接下来应该进行______;(2)斌斌连接好电路后,闭合开关前,经检查发现电路有一根导线连接错误,请你在图乙中错误的连线上画“×”,并用笔画线代替导线将电路连接正确;______(3)改正电路后,应将滑动变阻器滑片移到最_______端(选填“左”或“右”),然后闭合开关,此时他发现小灯泡不亮,电流表有示数,电压表无示数,则故障原因可能是小灯泡处出现_______(选填“短路”或“断路”);(4)故障排除后,移动变阻器的滑片,当电压表的示数为2.5V时,电流表的示数如图丙所示,则小灯泡的额定功率是_______W;(5)斌斌发现家里还有一个标有“3V”的小灯泡,他用“3V”小灯泡替换“2.5V”小灯泡后,移动滑片多次测量并做出了流过小灯泡的电流与其两端电压关系图,如图丁所示,通过数据分析知,小灯泡的电阻并不是恒定的,其主要影响因素是_______;在额定电压下,______小灯泡更亮一些(选填“2.5V”或“3V”);在该电路中,当滑动变阻器接入电路的阻值为20Ω时,电路消耗的总功率为_______W。
测量小灯泡的电功率--精练题(含答案与解析)
测量小灯泡的电功率伏安法测小灯泡额定功率P UI1.实验原理:2.实验电路图:3.滑动变阻器的作用:保护电路;调节小灯泡两端电压为额定电压;4.实验注意事项:该实验仅需测量一次(小灯泡在额定电压下的额定功率),不能多次测量取平均值。
特殊方法测小灯泡额定功率1.伏阻法:(1)一般电路图:(2)电路设计思路:灯泡与定值电阻串联,利用电压表先测小灯泡两端电压,再测小灯泡与定值电阻两端总电压。
2.安阻法:(1)一般电路图:(2)电路设计思路:灯泡与定值电阻并联,利用电流表先测通过定值电阻电流,再测灯泡与定值电阻并联后总电流。
3.等效替代法:通过调节电阻箱阻值,使其与小灯泡分得相同的电压或电流值。
4.注意:小灯泡两端电压调至额定电压后,滑动变阻器的滑片位置要保持不变。
1. 如图是“测量小灯泡的额定功率”的实验电路图。
在这个实验的具体操作中,手和眼睛最合理的分工应该是()A.手移动变阻器的滑片,眼睛观察变阻器的滑片的位置B.手移动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动变阻器的滑片,眼睛观察电压表的示数D.手移动变阻器的滑片,眼睛观察电流表的示数2. 利用如图所示的装置测量小灯泡的电功率,电源电压恒定不变,小灯泡上标有“3.8V”字样。
如果闭合开关,实验操作过程中出现了以下几种情况,分析错误的是()A.无论怎样移动滑动变阻器的滑片,小灯泡都不亮,电压表的示数几乎等于电源电压,电流表几乎无示数,原因可能是小灯泡断路B.无论怎样移动滑动变阻器的滑片,小灯泡很暗且亮度不变,原因是滑动变阻器同时接入两个下接线柱C.当小灯泡的实际电压为2.5V 时,要测量小灯泡的额定功率,需将滑片向左移动D.电压表无示数,小灯泡不亮,可能是小灯泡短路3.为了“测量小灯泡的电功率”,威威和亮亮所在的物理兴趣小组设计了如图甲所示的实验电路,标有“2.5V”字样的小灯泡电阻约为6V10 ,电源电压不变。
(1)请用笔画线代替导线将图甲的实验电路补充完整(要求:滑动变阻器滑片向左移动时,灯泡变暗)。
测量小灯泡的电功率(练习)(解析版)2022-2023学年九年级物理全一册同步精品备课(人教版)
18.3测量小灯泡的电功率一.基础过关1.在“测量小灯泡的电功率”的实验中,实验原理是P=UI,实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I。
除了用上述仪表测量用电器的电功率以外,我们还可以利用电能表和停表来测量家用电器的电功率,此时测量出来的是用电器的实际(选填“实际”或“额定”)功率。
【答案】UI;灯泡两端的电压U;通过灯泡的电流I;电能表;停表;实际【解答】解:(1)“测量小灯泡的电功率”的实验原理是P=UI;实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I;(2)要测量家用电器的电功率,可以利用电能表测用电器消耗的电能,利用停表测出时间,根据P=求出家用电器的电功率;由于电能表测量用电器实际消耗的电能,故此时测量出来的是用电器的实际功率。
2.为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率,至少要用2节干电池,用滑动变阻器调节小灯泡两端的电压,电压表应和小灯泡并联。
为提高测量的准确程度,电压表最好选0~3V的量程,闭合开关后调节滑动变阻器使电压表的示数为 2.5,若此时电流表的示数为0.2A,则小灯泡的额定功率为0.5W。
【答案】2;滑动变阻器;并;0~3;滑动变阻器;2.5;0.5【解答】解:小灯泡的额定电压为2.5V,每节干电池的电压为1.5V,要测灯泡的额定功率,至少需要2节干电池;电压表要并联在小灯泡两端,在实验中滑动变阻器的主要作用是调节小灯泡两端的电压,使灯泡两端的电压为2.5V。
为了提高测量的准确程度,电压表应选择0~3V的量程,闭合开关后,调节滑动变阻器使电压表的示数为2.5V;P=UI=2.5V×0.2A=0.5W。
3.如图所示为学校实验室中某电能表的表盘。
(1)该电能表示数为1469.5kW•h。
(2)小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。
他关闭其他用电器,将该节能灯接入220V的测量电路,设计了以下三种测量方案:方案一:测量出电能表显示消耗1kW•h电能所用的时间t1;方案二:测量出1min时间内电能表转盘转过的圈数n;方案三:测量出电能表转盘转过1圈所用时间t2。
上海市物理中考“伏安法测电阻、小灯的电功率实验”精选100题——(来源于16区2017到2019年一模二模试卷
2019年二模实验题——“测定小灯的电功率”1.(普陀)小佳同学在“测定小灯泡的电功率”实验中,所用实验器材完好,电源电压为1.5伏的整数倍,小灯标有“2.5V”字样,两个滑动变阻器分别标有“10Ω 2A”、“20Ω 2A”字样。
小佳同学正确连接电路,实验步骤正确,闭合电键时,小灯亮度较暗,电流表、电压表的示数如图17(a )、(b )所示。
① 闭合电键时,电压表的示数为 伏,理由是 。
② 请通过计算判断电源电压及实验中所用滑动变阻器的规格。
③ 他移动滑片继续实验,当小灯正常发光时,电流表示数如图17(c )所示,估计小灯的额定功率在0.6~0.9瓦之间,求小灯的额定功率。
(请写出计算过程)2.(宝山、嘉定)小姜同学做“测定小灯泡的电功率”实验,现有学生电源(电压为2伏的整数倍且保持不变)一个、分别标有“2.5V”和“3.8V”字样的待测小灯各一个、电压表一只、电流表一只,滑动变阻器(标有“5Ω 3A”、“20Ω 2A”字样)各一个,电键一个,导线若干。
他先正确串联实验器材,然后将电压表并联在电路中。
闭合电键,当划片移到某位置时,小灯恰好正常发光,此时他将观察到的电压表和电流表的示数(如图16所示)分表记录到实验单上。
(1) 能否据此判定该实验中电压表并联在哪部分电路两端?并请说明理由。
________ (2) 小葛同学看了小姜同学记录的信息,做出了电压表读数的如下分析判断:(a )(b )图16(a )(b (c )图17你认为小葛的分析判断是否正确?为什么?_________________________________(3) 由此可以分析得出:小姜在实验中选用的小灯是标有________字样的,滑动变阻器标有_________字样,小灯的额定功率为_______瓦。
3.(闵行)某同学做“测定小灯泡的电功率”实验,现有电源(电压为1.5伏的整数倍且保持不变)、滑动变阻器(标有“20欧1安”字样)、电流表、电压表、待测小灯泡、开关以及导线若干。
2023年中考物理重难点复习:小灯泡电功率的测量(附答案解析)
2023年中考物理重难点复习:小灯泡电功率的测量(精练)
一.选择题
1.“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验,小聪同学对两个实验进行了梳理和对比,下列说法正确的是()
A.两个实验的原理相同
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法
2.某同学利用图甲所示的电路测量小灯泡的电功率。
实验中电源电压保持不变,小灯泡的额定电压是2.5V;下列有关说法中正确的是(
)
A.该同学接错了一根导线,需要改正的线应该是电压表负接线柱到开关的这根导线
B.正确连接电路后,用开关进行试触,发现电流表指针不偏转,而电压表指针明显偏转,故障原因可能是滑动变阻器断路
C.排除故障后,按正确的步骤进行实验,小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡的额定功率是0.7W,此时小灯泡的电阻是8.9Ω
D.调节滑动变阻器的滑片到电压表示数为灯泡额定电压U额时灯泡功率为P额,那么当电压
表示数U
实=0.5U
额
时,灯泡实际功率P
实
>0.25P
额
3.下列各组仪器中,可以用来测量电功率的是()
①电能表和电压表
②电能表和电流表
③电能表和秒表
第1页(共25页)。
有关测定小灯泡的功率例题
有关测定小灯泡的功率例题[例1]用伏安法测定额定电压为2.5V的小灯泡的电阻和额定电功率。
(l)在未完成的电路[图1(a)]中,导线的接头M应连在滑动变阻器的____接线柱上(填:A,B,D)。
(2)闭合开关S后,电压表的示数为0.5V。
要使小灯泡正常发光,应将滑动变阻器的滑片P向_移动(填:A,B)。
(3)小灯泡正常发光时,电流表的示数〔图1(b)]是____A。
(4)小灯泡正常发光时的电阻R=____Ω。
(5)小灯泡的额定功率P=____W。
[分析]伏安法测电阻、测电功率,是利用电压表、电流表分别测出待测电阻的电压U和电流I,再根据R=U/I算出电阻值,由P=IU算出电功率。
本题要测小灯泡正常发光时的电阻,要求调节小灯泡的电压,因此要用到滑动变阻器。
[答](1)从图(a)中滑动变阻器的滑片所在的位置,可知导线M可以和接线柱A或B连接,但不能和C连接。
(2)要使小灯泡正常发光,应使它两端的电压从0.5V增大到2.5V,因此要增大电路的电流,采取的方法是减小滑动变阻器的电阻。
如果M 接在A处,这时使用的是靠近A端的电阻丝,应将滑片P向A端移动;如果M接在B处,应将滑片P向B端移动。
(3)电流表使用的是0~0.6A档,这时指针指在0.4~0.6A的中间,故示数是0.50A。
也可以这样读数,这一量程每一小格(最小分度值)是0.02A,指针偏过了25格,故示数是0.02×25=0.50A。
(4)正常发光时电压U=2.5V,电流I=0.5A,故电阻R=U/I=5Ω。
(5)小灯泡的额定功率 P=IU=0. 5 × 2.5W= 1. 25W。
[说明]用电流表和电压表(即伏安法)测小灯泡的电阻和额定功率是初中电学中两个重要的学生实验。
学习中应注意对这两个实验的相同之处与不同之处加以对比分析。
[例2]在做测定小灯泡电功率的实验时,有一位同学分别设计了四个实验电路图,如图1,其中正确的是: ( )[分析]因为该实验需要测小灯泡两端电压和通过小灯泡的电流,所以电压表要并联小灯泡两端,电流表要与小灯泡串联。
测量小灯泡电功率练习题
测量小灯泡电功率实验题1、小张、小李和小王三位同学各自进行“测定小灯泡电功率”的实验.实验中使用的小灯标有“2.5V”字样,滑动变阻器标有“20Ω2A”字样,电源电压为6伏且不变.①小张连接的电路如图所示,图中尚有一根导线未连接,请用笔线代替导线在图中正确连接.②小李正确连接电路,闭合开关,移动变阻器的滑片,电压表的示数(选填“变大”或“变小”);当变阻器的滑片恰好在中点上(即它接入电路的电阻为10欧),小灯正常发光,小灯的额定功率为瓦.③小王正确连接电路,闭合电键,移动变阻器的滑片,小灯始终不亮.小王在查找电路故障时发现,电流表示数为0、电压表示数为6伏.若电路中只有一处故障且只发生在小灯泡或滑动变阻器上,电路故障是.2、在“测定小灯泡的额定功率”实验中,张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω1.5A”的滑动变阻器,设计了如图甲所示的电路.(1)如果小灯泡的额定功率小于2w,电流表的量程选A为宜.(2)请用铅笔画线代替导线,按照如图甲所示的电路图,将图乙的实物电路连接完整(连线不得交叉).(3)在实验中,若电压表示数为2V,则灯泡的实际功率额定功率(选填“>”、“<”或“=”).(4)当滑动变阻器的滑片向左移动时,电流表示数增大,则变阻器接入电路的接线柱应是D和.当电压表的示数为V时,小灯泡正常发光,此时电流表示数为0.4A,则灯泡的额定功率为W.(5)另一组的同学按同一电路连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭.检查后发现连线正确,请你找出实验中两个操作不当之处:①;②.3、在“测定小灯泡的功率”的实验中,已知小灯泡的额定电压为3.8V,电源电压为6V,估计小灯泡的额定功率不超过1.2W.(1)按图所示电路图连接图的实物图.(2)若滑动变阻阻器有A:“25Ω、2A”和B:“20Ω、1A”两种规格,此实验应选用(选填“A”或“B ”).(3)闭合开关,调节滑动变阻器使小灯泡正常发光,电流表示数如图所示,则该小灯泡的额定功率为W.4、小丽用伏安法测定标有“2.5V”小灯泡的额定功率实验(电路图未画出).(1)连接电路时,开关应处于状态,滑动变阻器的滑片应滑到.(2)实验中,发现小灯泡灯光较暗,为了测定小灯泡额定功率,应调节滑片P,使变阻器阻值(填“变大”或“变小”),直到电压表的示数为V.(3)当小灯泡正常发光时,电流表的示数如图所示,则通过小灯泡的电流是A,小灯泡的额定功率是W.(4)在实验中,小丽还收集到如下表的数据:分析表中数据,小灯泡的电阻R(Ω)与温度t(℃)的函数关系式是。
人教版九年级全一册物理《测小灯泡的电功率》实验题专训(附答案)
人教版九年级全一册物理18.3测量小灯泡的电功率实验题专训实验题专辑1.在“测量小灯泡的电功率”的实验中,实验室提供如下器材:电源(电压恒为6V)、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L(电阻约为10Ω)、滑动变阻器两个(R甲:“10Ω 1A”;R乙:“50Ω 0.5A”)、开关S、导线若干;实验次数电压U/V 电流I/A1 1.5 0.182 2.5 0.243 3.0 0.28(1)该实验的原理是电功率P=______;(2)实验中,应选用的滑动变阻器是______(选填“R甲”或“R乙”);(3)选滑动变阻器后,请你根据以上器材设计一个测量小灯泡电功率实验电路图,并画在虚线框内;______(4)某小组在实验中记录了3组小灯泡的电流随电压变化的情况,如上表所示,完成实验后小组进一步求得该小灯泡正常发光时的电阻为______Ω(保留到小数点后一位)。
2.利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率。
(1)用笔画线代替导线将图甲中的电路连接完整,要求滑片P向右移动时灯泡变暗;______(2)连接电路时,开关应______,滑片P应位于______(选填“A”或“B”)端;(3)连接电路后,闭合开关,发现灯泡较亮,电压表和电流表的示数均较大;无论怎样移动滑片P,此现象都不发生改变,则出现这种现象的原因可能是______;(4)改正电路后,移动滑片P至某一位置,电压表示数为2V,要测量小灯泡的额定功率,应将滑片向______移;当电压表的示数为2.5V时,电流表的示数如图乙所示,则小灯泡的额定功率为______W;(5)继续调节滑动变阻器,使电压表的示数达到3.0V,灯泡强烈发光,此时灯泡的实际功率______(选填“小于”或“等于”或“大于”)1.44W;(6)利用这些器材还可进行的实验是______;若把小灯泡换成一个定值电阻,还可探究______的关系。
3.在测量小灯泡电功率的实验中,提供的器材有:电源、标有“3.8V”的小灯泡、滑动变阻器R、电阻箱R0、电流表、电压表、开关及导线若干;(1)小虎按图甲电路图连接电路,闭合开关,灯泡不亮,此时电压表示数为0.1V,电流表示数为0.04A,灯泡不亮的原因是______;移动变阻器滑片P,发现两表示数均不变,则电路连接时存在的问题是______;正确连接电路后,小虎为了测量结果更准确,多次调节滑动变阻器,测出了多组数据,并算出了小灯泡电功率的平均值,你认为这样做是否妥当______(填“是”或“否”);(2)实验中,电流表出了故障,同组的小明设计了图乙所示的电路;①正确连接电路后,将电阻箱阻值调到最大值;②闭合开关S1,将开关S2拨至“2”位置,当电阻箱的旋钮调至图丁位置时,灯泡恰好正常发光,则电阻箱接入电路的阻值R0=______Ω;③再将开关S2拨至“1”位置,此时电压表示数为8V,则灯泡额定功率P L=______W;(3)进一步分析实验数据,可判断小灯泡接入电路后,灯丝阻值的可能范围是______。
测量小灯泡的功率专题训练
测量小灯泡的功率专题训练实验目的:测量小灯泡的额定功率和实际功率并比较灯泡的亮度。
实验原理:P=UI实验方法:伏安法。
实验设计:1.要想测出小灯泡的功率需测哪些物理量?需要哪些器材?小灯泡、电源、开关、导线若干、 电流表、电压表、 滑动变阻器它们如何连接在电路中 在此实验中有什么作用2.如何测定电源电压?3.你一定能画出实验的电路图。
2.实验步骤:①设计并画出电路图.②按电路图连接好电路,开始应将滑动变阻器的滑片置于阻值最大的位置. ③闭合开关,接通电路.④调节滑动变阻器,使灯泡在额定电压下发光;记下电表示数,算出这时的电功率.⑤调节滑动变阻器,使灯泡两端的电压高出额定电压的1/5;记下电表示数,算出这时的电功率.⑥调节滑动变阻器,使灯泡两端的电压是额定电压的4/5;记下电表示数,算出这时的电功率.1.各组同学分析各自的实验数据信息,你能得出什么结论?还有新的发现吗? 有一灯泡的额定电压为U 额,额定功率为P 额,当加在灯泡两端的电压U 实=12U 额,则P 实_____14P 额;当通过灯泡的电流I 实=12I 额,则P 实_____14P 额。
2.一位同学连接电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压 表有示数,试分析电路可能出现的故障?3.另一位同学连接电路,闭合开关时,发现电灯特别亮,这是为什么?4、某同学在做“测定小灯泡的功率”实验时,连成如下图所示的电路实物图,闭合开关后发现两只电表的指针不动。
试检查一下,他的接线错在哪里?(1)______________________________,(2)______________________________,(3)______________________________,(4)______________________________。
5、为了测定小灯泡的额定功率和小灯泡正常发光时的灯丝电阻。
(1)需要实验器材是。
电功率的测量专题练习
电功率的测量专题练习考点要点:伏安法测量小灯泡功率的原理与方法 其他测量小灯泡功率的方法1.如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A .灯泡断路B .滑动变阻器短路C .灯丝电阻值过大D .滑动变阻器连入电路阻值过大2.小灯泡额定电压为6V ,额定功率估计在7W ~l2W 之间,小佳按如图所示甲的电路测定灯的功率,所用电流表有0.6A 、3A 两档,电压表有3V 、l5V 两档,将它们连入电路时小佳作了正确选择与操作,变阻器滑到某处时两电表示数如图的乙、丙所示,则( )A .小灯泡额定功率为7.5WB .在5V 时小灯泡的功率为7.5WC .在1V 电压下小灯泡功率7.5WD .在5V 时小灯泡功率为1.5W3.在测小灯泡额定功率实验中,某人电路连接正确,闭合开关灯泡发光,但测试中无论如何调节变阻器,电压表示数都达不到灯泡的额定电压值,原因可能是( )。
A .变阻器总阻值过大B .电压表量程太大C .电源电压太低D .灯泡灯丝断开4.小阳在实验室测量小灯泡的电功率。
当小灯泡两端电压为3V 时,电流表的示数如图所示,此时通过小灯泡的电流为_______A ,小灯泡的电功率是_______W 。
5.小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时,记录的实验数据如下表所示。
请你对表格中的数据进行分析,归纳出电功率电阻阻值之间的63V 的电池组,额定电压为2.5V 的小灯泡等元件连成如图所示的电路.实验中,小华调节滑动变阻器,发现当电压表的示数为2.5V时,小灯泡却不能正常发光.请分析:在不改变电路连接情况下,当电压表示数为_______V 时,小灯泡正常发光,若此时电流为0.3A ,则该小灯泡的额定功率为_______W 。
7.在“测定额定电压为2.5伏小灯泡功率”的实验中。
⑴图中电路连接尚未完成,E 应与滑动变阻器的_______接线柱相连接,F 接线柱应与电压表上标有__________的接线柱相连。
测量小灯泡的电功率同步练习练习题1
第三节测量小灯泡的电功率导学案课前复习:复习课本29页实验:测量灯泡工作时的电阻1.说明伏安法测电阻的原理。
2.画出电路图3.怎样正确地将电流表、电压表、滑动变阻器连入电路中?4.连接电路时要注意哪些问题?怎样检查你连接的电路是否能正常工作?学习目标:1.加深对电功率的理解,体验额定功率和实际功率的区别2.巩固电流表和电压表的操作技能3.培养根据理论知识和探究目的设计实验方案、选用实验器材的能力学习重点:用伏安法测定小灯泡的额定功率和不在额定电压下的功率学习难点:额定功率、实际功率的理解;使用电流表、电压表和滑动变阻器的能力合作探究: 1活动:利用以上器材,你能想出测量小灯泡的电功率方法吗?测量小灯泡的电功率【提出问题】的小灯泡,你能测出它们的电功率吗?如果给你额定电压分别为2.5V【设计实验】填一填:用表测出小灯泡两端的电压,用表测出通过小灯泡的- 1 -就可以计算出小灯泡的功率电流,根你能画出测量的电路图吗?电压表检查你连接的电路电流表、连接电路图时应注意哪些问题?怎样根据灯泡是否发光,是否能正常工作?【进行实验】发光/W电功率通过的电流 /A /V 两端的电压实验要求情况小灯泡两端的电压低于额定电压小灯泡在额定电压下工作小灯泡两端的电压是额定电压的倍1.2 【分析和论证】【评估】页完成46课本【交流与合作】 1、小灯泡正常发光时的功率是什么功率?、小灯泡两端电压低于或高于额定电压时,小灯泡的功率是什么功率?能否说这是小灯泡2 的额定功率?为什么? 3、你在实验中还遇到了什么问题,你是怎么解决的?、将本次实验步骤与用“伏安法测小灯泡电阻”实验的步骤相比较,有什么相同点和不同4? 点- 2 -5、伏安法测电阻也是要求测三次,和这个实验中的测三次目的一样吗?能否依据三次测量数据计算小灯泡的平均功率,为什么?拓展:利用家用电能表测算家用电器的电功率讨论:利用家用电能表测算家用电吹风的电功率:你的测量步骤是:1.的电h1kW·(1)首先从电能表铭牌上查出,它表示用电器每消耗转;能,电能表的转盘转过;2)关闭家里的电器,只启动(tn转所用时间为;测量电吹风工作时电能表铝盘转(3)利用(用字母代表所涉及的物理量)你能推导出计算电功率的公式2. 当堂训练:,小2.5V 6V,小灯泡的额定电压是例:在测定“小灯泡的电功率”的实验中,电源电压为 20 1A”字样。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
伏安法测小灯泡电功率练习题
1.小俞同学在做“测定小灯泡的电功率”的实验中,所用电源电压为6伏且保持不变,滑动变阻器上标有“20Ω 1A”的字样,小灯泡上标有“3.8V”的字样。
①他连接的电路如图(a)所示,图中尚有一根导线未连接,请用笔线代替导线在图中正确连接,使滑片在最左端时阻值最大。
(9) (用2B 铅笔在答题纸的相应位置连线)
②为了能精确地测出小灯的额定功率,该同学经过思考,对实验电路略作调整后,重新进行实验,发现当电流表示数如图(b)时小灯正常发光,此时电压表示数为 (10) 伏,滑动变阻器连入电路中的电阻为 (11) 欧,小灯的额定功率为 (12) 瓦。
(a) (b)
2.小李做“测定小灯泡电功率”的实验。
实验时所用的电源电压恒定不变,小灯泡上标有3.8伏字样,滑动变阻器上标有“20Ω 1A ”字样。
(1)小李连接电路如图14所示,图中尚有一根导线未连接,请用笔线代替导线在图14中正确连接。
要求:滑片P 向右移动时,小灯泡变暗。
(8) (用2B 铅笔在答题纸上相应位置连线)
(2)小李正确连接电路,并按正确的步骤操作,闭合电键S ,电压表和电流表示数分别为2伏和0.2安,但是小灯几乎不亮,导致这一现象出现的原因是 (9) 。
(3)然后他继续移动滑片P ,当电压表示数为3.8伏时小灯正常发光,对应的电流表示
数如图15所示,则小灯的额定功率为 (10) 瓦,此时滑动变阻器连入电路的阻值为 (11) 欧。
3、在“测定小灯泡的电功率”实验中,小红同学所用电源电压不变,小灯标有“2.5V ” 字样。
她正确连接电路,实验步骤正确,闭合电键时,电压表、电流表的示数分别为1.3伏和0.16安。
然后她将滑动变阻器的滑片移动到中点位置时,发现小灯正常发光。
接着她将滑片移动到另一端,发现小灯闪亮一下熄灭了,此时电流表的示数为 (8) 安,而电压表
0.6 3 A
L
3 15
V
S
图14 图15
S L
3 15
V
A 0.6 3
的示数如图15(a)所示。
于是她更换电压表量程,发现电压表的示数如图15(b)所示,则电
源电压为 (9) 伏,滑动变阻器的最大阻值为 (10) 欧,小灯的额定功率为 (11) 瓦。
4.在做“测定小灯泡的电功率”实验中,电源由几节干电池组成(即电源电压为1.5伏的整数倍且保持不变),待测小灯泡标有“2.2伏”字样,滑动变阻器标有“50Ω 1A ”的字样。
① 实验电路如图16(a )所示,请在图中的○内填入电表,使之成为正确的电路。
(9) (用2B 铅笔在答题纸的相应位置答题)
② 实验中,正确连接电路,且操作正确。
闭合电键S 后,发现电流表示数如图16(b )所示,但小灯泡不发光。
那么接下来合适的实验操作应该是 (10) (选填序号)
(a) 移动滑动变阻器的滑片,继续实验。
(b) 检查电路是否短路,替换同一规格的小灯泡。
(c) 检查电路是否断路,替换同一规格的小灯泡。
③ 实验中,当电压表示数为 (11) 伏,小灯泡正常发光,此时电流表的指针位于图16(b )刻度板的中央,小灯泡的额定功率为 (12) 瓦。
本实验所用电源的电压为 (13) 伏。
5.小明和小红二位同学各自进行“测定小灯泡电功率”的实验。
实验中使用的小灯均标有“3.8V ”字样,所用电源和滑动变阻器相同。
①小明按图13(a )正确连接电路,并将变阻器的滑片移至最右端。
闭合电键后,三个电表的示数如图13(b )、(c )、(d )所示,则他们所用的电源电压为 (9) 伏。
接着他移动变阻器的滑片,当小灯正常发光
时,观察到变阻器的滑片恰好在中点上(即它接入电路
的电阻为最大阻值的一半),小灯的额定功率为 (10) 瓦。
②小红连接的电路如图14所示,图中尚有一根导线未连接,请用笔线代替导线在图中正确连接。
要求:闭合电键S 后,能使变阻器接入电路中的电阻最大。
(11) (用2B 铅笔在答题
图16
L
P R S (a )
1 2
3 A
0.2
0.4
0.6
(b ) 图13 (a ) (b ) (c ) (d )
L
S
R A P V 1 V 2
1
2 图14
S
L 3 15
V 2 A
0.6 3
3 15
V 1
R
纸的相应位置连线)
正确连接电路后,小红闭合电键,电路正常工作。
一段时间后,三个电表中只有一个电表的示数变大。
若电路中只有一处故障,且只发生在小灯L 或变阻器R 上,则示数变大的电表可能是 (12) (选填“
A
”、“V 1”或“V 2”),此时电路中存在的故障可能是 (13) 。
6.某同学在“测定小灯泡电功率”的实验中,所用小灯标有“3.8伏”字样,滑动变阻器标有“20欧 2安”字样,电源电压为6伏且不变,实验所用电路如图14所示,请填写空格处内容。
①实验前应将电键 (9) ,并使滑动变阻器接入电路中的电阻处于最大位置。
②实验过程中,该同学仔细观察电压表的示数,当电压表示数为3.8伏时,电流表示数为0.35安,则小灯的额定功率为 (10) 瓦。
③移动滑动变阻器的滑片,当变阻器的滑片恰好在中点时(即它接入电路的电阻为10欧),小灯变暗了,这时电流表的示数为0.2安,这时小灯的实际功率为 (11) 瓦。
④如果移动滑动变阻器的滑片到某一位置时,小灯不亮,电压表示数为零,电流表的示数如图15所示,则电路故障是 (12) 。
图14
7.小华同学在做“测定小灯泡的电功率”实验中,电源电压为6伏且保持不变,待测小灯泡标有“3.8伏”字样。
所用器材齐全完好,有2个不同规格的滑动变阻器A 和B ,变阻器A 标有“20欧 2安”的字样,变阻器B 标有“5欧 3安”的字样。
① 小华正确连接电路,且实验步骤正确。
闭合电键后,观察到小灯泡发光很亮,电流表
的示数为0.26安。
此时,小华是将滑动变阻器_________连入电路中(选填“A ”或“B ”)。
② 小华重新选择器材进行实验,并能通过观察图13中电压表的示数准确判断出小灯泡是否正常发光。
当他移动变阻器的滑片到中点位置(即变阻器接入电路的电阻为最大值的一半)时,
发现小灯泡恰好正常发光,则该电压表的示数为_________伏,此
时电流表的示数为
_________安,小灯泡的额定功率为_________瓦。
(9) (10) (11) 0
1 2
3
V 10 5 0
15
图13
(12)。
