GSM基本原理与测试

合集下载

GSM网络测试及数据分析报告

移动通信工程课程设计报告GSM网络测试及数据分析系别：通信工程专业班级：学生姓名：指导教师：提交时间：2013年11月20日GSM是一个开放的标准系统，随着移动通信的普及，GSM系统已经成为最成熟的第二代移动通信系统，全球绝大多数移动运营商都采用了这种系统。

到目前为止，GSM网络已经覆盖近300个国家，有500多家运营商经营GSM网络，总用户数超过12亿。

同时随着GPRS的开通和大力发展，GSM网络已经平划渡到2.5G移动通信系统。

而且有85%的GSM移动通信运营商选择GSM~GPRS~3G 的发展之路。

根据欧洲计划，GSM将进一步过渡到WCDMA，这是目前较成熟，也是今后主流的第三代移动通信系统。

我国从1992年在嘉兴建立和开通第一个G S M演示系统，并于1993年9月正式开放业务以来，取得了惊人的发展，目前我国的GSM用户突破5亿，中国移动通信也成为世界上用户最多、网络规模最大的移动通信运营商。

自投入商用以来，GSM标准得到不断验证，而且稳步发展。

现在的核心问题就是数据通信，包括承载业务和115kbit/s的分组交换数据业务，另外，GSM 将成为最复杂的移动电话系统——覆盖整个地球的卫星系统的基础。

GSM正在不断进入新的应用领域，如开发微蜂窝、微微蜂窝基站，为室内商业环境提供无缝无线接入。

对于GSM通信系统和移动网络，在论文中都将得到详细和完整的介绍。

由此可见，GSM网络正在处于飞速发展阶段。

因此加强网络优化，搞好运行维护是提高移动通信网络质量的关键。

一个完善的网络往往需要经历从最初的网络规划、工程建设投入使用，到网络优化的历程，并形成良性循环。

关键字：GSM网络及移动通信。

第一章设计目的 (1)第一章设计目的 (1)第二章设计要求及设计指标 (2)第三章设计内容 (3)3.1GSM网络分析 (3)3.1.1GSM网络的基本原理 (5)3.1.2GSM网络分析 (5)3.2网络优化的设计方案 (5)第四章本设计及改进方案 (7)第五章总结 (8)第六章参考文献 (9)附录： (I)第一章设计目的随着社会经济得法展，人类交往活动范围的不断扩大，人们迫切需要交往中的各种信息，而移动通信则是达到通信最终目的的有效手段，随着社会科学技术的不断发展，特别是无线电通信技术的发展和成熟，从18世纪末以来，移动通信技术取得了极大的进展。

GSM手机射频测试指导(正式)

GSM手机射频测试指导目录序言 (2)第一章测试条件 (3)1.1 正常测试条件 (3)1.2 极限测试条件 (3)1.3 震动条件 (3)1.4 其它测试条件及规定 (4)1.5 附件要求 (5)第二章发射机指标及其测试 (6)2.1 发射载波峰值功率 (6)2.2 发射载频包络 (11)2.3调制频谱（Spectrum Due to Modulation） (15)2.4开关频谱（Spectrum Due to Switching） (18)2.5频率误差（Frequency Error） (20)2.6相位误差（Phase Error） (22)2.7传导杂散骚扰（Conduct Spurious Emissions） (24)2.8发射峰值电流和平均电流 (27)第三章接收机指标及其测试 (29)3.1接收灵敏度（Rx Sensitivity） (29)3.2接收信号指示电平（RX Level） (33)3.3接收信号指示质量（RX Quality） (35)第四章其余测试补充 (38)4.1 RC滤波电路对PA－RAMP的影响 (38)4.2 PA匹配调整 (42)4.3天线开关指标测试 (42)第五章附录 (44)序言目前国家对手机的质量问题越来越重视，公司对于手机质量的客户满意度和返修率也一致关注。

其中，GSM手机的射频问题仍然是一个影响手机质量、开发进度和生产效率的重要因素。

为了保证产品的品质和性能符合GSM规范和国家标准，需要在手机测试方面建立一套完整、科学的测试体系。

为此我们参照GSM规范欧洲标准、国家邮电部移动通信技术规范、国家信息产业部通信行业标准以及日常积累的测试经验编写了这份射频测试规程。

本规范的目的是针对研发阶段的GSM手机提供一个较全面测试和校准的指标依据，尽量保证研发阶段GSM手机的点测指标满足FTA、CTA与批量生产点测指标要求，使手机的射频问题尽可能在研发阶段暴露出来并在量产前解决，同时为评估手机的RF点测性能、指标余量、一致性、稳定性提供参考依据，另外为不熟悉测试的新员工提供一些指导。

13-GSM基础及测试标准

MS报告测量
HK WA CHING ELECTRONIC (GROUP) LIMITED
RSSI（接收强度指示）
RX Level Rx Quality
HK WA CHING ELECTRONIC (GROUP) LIMITED
MS测量报告
HK WA CHING ELECTRONIC (GROUP) LIMITED
调制频谱和开关频谱
由调制引起的频谱扩散由脉冲上升和下降引起的频谱扩散
HK WA CHING ELECTRONIC (GROUP) LIMITED
频谱测量（ACP）
HK WA CHING ELECTRONIC (GROUP) LIMITED
RX-接收机灵敏度测量（误码率）
HK WA CHING ELECTRONIC (GROUP) LIMITED
GSM射频测试项目
HK WA CHING ELECTRONIC (GROUP) LIMITED
dB & dBm & dBc
dB是一个相对值，它是针对一定参考而言的，它通常用于表示衰减或增益的量。对电压比： P V 对功率比：
20 lg
10 lg
Vo
Po
P1 (dBc) = 10 lg P2
dBm是一个绝对功率值，它是一定功率与一毫瓦的相对值。
HK WA CHING ELECTRONIC (GROUP) LIMITED
TX-功率测量（Power VS PCL）
HK WA CHING ELECTRONIC (GROUP) LIMITED
TX-调制质量测量（相位误差、频率误差）
HK WA CHING ELECTRONIC (GROUP) LIMITED

GSM手机测试参数及测试内容

GSM手机测试参数及测试内容1.通信质量测试：测试手机在不同的网络环境下的语音和数据通信质量。

包括网络覆盖范围、网络信号强度、语音清晰度、数据传输速率等参数的测试。

2.电池寿命测试：测试手机在不同使用场景下的待机和通话时间。

包括在不同网络制式下的电池消耗情况、不同亮度和音量下的电池寿命等。

3.连接性测试：测试手机在不同网络环境下的连接性能，包括信号接收质量、信号丢失情况、漫游性能等。

还包括对无线局域网（Wi-Fi）和蓝牙等无线连接功能的测试。

4.声音测试：测试手机的音频质量，包括通话中的声音清晰度、音频播放质量等。

还包括对扬声器和麦克风等音频输入输出装置的测试。

5.操作系统和用户界面测试：测试手机的操作系统和用户界面的稳定性和易用性。

包括对手机启动速度、界面流畅性、触摸屏精度等的测试。

3.安全性测试：测试手机的安全性能，包括对手机锁屏密码、指纹识别、面容识别等的测试。

还包括对手机操作系统的漏洞和安全防护机制的测试。

4.兼容性测试：测试手机的兼容性，包括对不同品牌和型号的手机之间的互联互通性的测试。

还包括对各种应用程序和软件的兼容性的测试。

5.故障诊断测试：测试手机对各种故障的诊断能力。

包括对硬件故障（如屏幕损坏、电池充电问题）和软件故障（如崩溃、死机）的测试。

6.可靠性和稳定性测试：测试手机的稳定性和可靠性，包括对手机长时间使用和极端环境下的测试。

还包括对手机在各种情况下的应对能力的测试。

总之，GSM手机测试参数和测试内容对于确保手机的质量和性能非常重要。

通过对各项参数和内容的全面测试，可以提供一款性能稳定、功能完备、用户体验良好的GSM手机。

GSM射频测试基础知识

测试条件
GSM频段选1、62、124三个频道，功率级别选最大LEVEL5；DCS频段选512、 698、885三个频道，功率级别选最大LEVEL0进行测试。GSM和DCS的相位峰值误差均小于20度，平均误差均小于5度。实际测试中相位峰值误差小于7度时为最好，大于 7度小于10度时为良好，大于10度小于20度时为一般，大于20度时为不合格；相位平均误差小于2.5度时为最好，大于2.5度小于4度时为良好，大于4度小于5度时为一般，大于5度时为不合格。
测试原理：在GSM系统中，话音是经过数字编码和纠错处理的，因此很难通过测量解调以
后的话音信号来准确地评价接收机的性能，一般而言解调以后的数据是无法从手机外部进行测试的，因为它在芯片的内部，无法去检测它，为使解调以后的比特可以被测试，GSM规范要求所有的手机都工作在回环模式中，GSM综合测试仪会在其下行的SACCH信道中发出相应的控制命令来指定手机进入回环模式。一旦解调的数据被回环，综合测试仪便可计算出比特误码率。即综合测试仪生成一组数据送给手机，手机重新将这组数据返回给综合测试仪。综合测试仪对收发的数据进行比较后得出的结果即为误码率。条件参数
测试目的
用于检查手机的TDMA突发脉冲的上升、下降及平坦部分与模板的吻合程度。手机发射突发信号的上升与下降部分应在+4dM——-30dB模板范围之内，顶部起伏部分应在±1dB模板范围之内。若突发信号超出模板范围，将会对临近时隙的用户产生干扰。
测量方法
对功率/时间关系的测量可以看作两部分。一部分是对上升、下降沿的测量，对上升、下降沿的要求是为了保证两个相邻突发之间不产生干扰。因为前一个突发的下降沿和后一个突发的上升沿各有一部分处于一个相同的时段，即前一个突发最后的8。25比特时间的保护段。另一部分是对突发有用部分的幅度平坦度的测量，对幅度平坦度的要求是为了保证不出现有用部分的某个或几个比特的码元功率过大，从而造成对其它比特的干扰

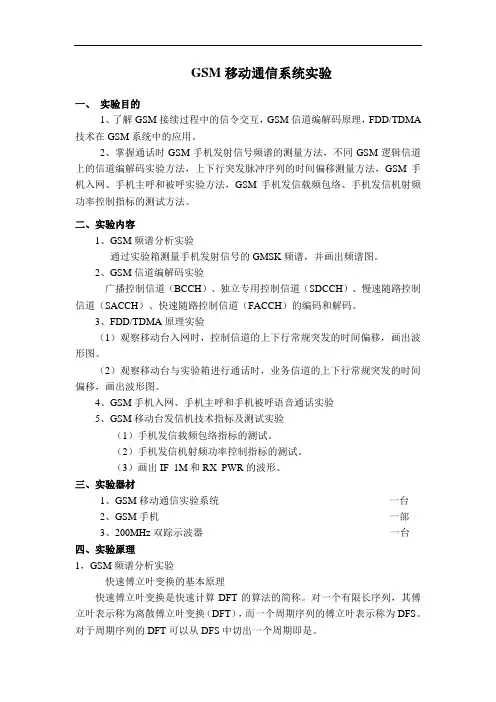

GSM移动通信系统实验原理

GSM移动通信系统实验一、实验目的1、了解GSM接续过程中的信令交互，GSM信道编解码原理，FDD/TDMA 技术在GSM系统中的应用。

2、掌握通话时GSM手机发射信号频谱的测量方法，不同GSM逻辑信道上的信道编解码实验方法，上下行突发脉冲序列的时间偏移测量方法，GSM手机入网、手机主呼和被呼实验方法，GSM手机发信载频包络、手机发信机射频功率控制指标的测试方法。

二、实验内容1、GSM频谱分析实验通过实验箱测量手机发射信号的GMSK频谱，并画出频谱图。

2、GSM信道编解码实验广播控制信道（BCCH）、独立专用控制信道（SDCCH）、慢速随路控制信道（SACCH）、快速随路控制信道（FACCH）的编码和解码。

3、FDD/TDMA原理实验（1）观察移动台入网时，控制信道的上下行常规突发的时间偏移，画出波形图。

（2）观察移动台与实验箱进行通话时，业务信道的上下行常规突发的时间偏移，画出波形图。

4、GSM手机入网、手机主呼和手机被呼语音通话实验5、GSM移动台发信机技术指标及测试实验（1）手机发信载频包络指标的测试。

（2）手机发信机射频功率控制指标的测试。

（3）画出IF_1M和RX_PWR的波形。

三、实验器材1、GSM移动通信实验系统一台2、GSM手机一部3、200MHz双踪示波器一台四、实验原理1，GSM频谱分析实验快速傅立叶变换的基本原理快速傅立叶变换是快速计算DFT的算法的简称。

对一个有限长序列，其傅立叶表示称为离散傅立叶变换（DFT），而一个周期序列的傅立叶表示称为DFS。

对于周期序列的DFT可以从DFS中切出一个周期即是。

一个长度为N 的有限长序列x （n ）（即在0≤n ≤N-1的区间内x （n ）有非零值，其它区域x （n ）为零）的离散傅立叶变换（DFT ）的表示式为：0≤k ≤N-1（5.1-1）其它其中，j NeWπ2-= ，x （n ）为加权值（即每个分量的系数）在一般情况下， X(k)是一个复量，可表示为 )()()(~k jX k X k X I R += 或)()()(~k j e k X k X θ=（5.1-2）式中，X R （k ）为实部，X I （k ）为虚部[]21)()()(22k X k X k X I R += ， )()()(k X k X a r c t g k R I =θ将式(5.1-1)用矩阵表示X ＝Wx （5.1-3）其中，X ＝[X(0), X(1),X(2), ……….X(n-1)]T x ＝[x(0), x(1),x(2), ……….x(n-1)]T⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=------)1)(1(1).1(0).1()1.(11.10.1)1.(01.00.0N N N N N N NN NNNN NN N W W W W W W W W W W由式（5.1-3）可以看出，计算一个X （k ）值需要N 次复乘法和（N-1）次复加法。

GSM数字光纤直放站射频测试简介

测试频点如下：载频带外：
F±100kHz (896.9MHz、897.1MHz) F±200kHz(896.8MHz、897.2MHz) F±400kHz(896.6 MHz、897.4 MHz) F±600kHz(897.4 MHz、897.6 MHz) 工作带内： 882.5 MHz-891 MHz； 891 MHz-895.2 MHz； 898.8 MHz-903 MHz； 903 MHz-911.5 MHz；
注：隔离器的作用是保护信号源，避免 DUT 产生自激损坏仪表；衰减器的作用是保护频谱仪，避免输入频谱的信号功率过大。
2：每载频带外增益
f_offset≤ 指标要求： 400 KHz < 600 KHz：≤50dB
f_offset≤
600 KHz < 1MHz：≤40dB
f_offset≤
1MHz < 5 MHz：≤35dB
1：工作频段指标要求及标准：上行： 885～909/1710～1785MHz；下行： 930～954/1805～1880MHz 测试连接图：
测试步骤： 900MHz：上行：
1、将仪器和设备按照图进行连接； 2、在设备上依次设置 885MHz、890 MHz、897MHz、909MHz 信道号； 3、从信号源上依次加入 885MHz、890 MHz、897MHz、909MHz 信号，观察频谱仪上是否有信号输出。下行： 1、将仪器和设备按照图进行连接； 2、在设备上依次设置 930MHz、938MHz 、946MHz、954MHz 信道号； 3、从信号源上依次加入 930MHz、938MHz、946MHz 、954MHz 信号，观察频谱仪上是否有信号输出。
平 Loutmax； 4、增益调节范围ΔG=Loutmax-Loutmin（dB）；

GSM基站原理

常见(chánɡ jiàn)TRE类型 TRGM: GSM900---35W TRAGE: GSM900---45W TAGHE: GSM900---60W TRADE: GSM1800---45W TGT09: GSM900---45W(TWIN) TGT18: GSM1800---35W(TWIN)
A nte nna netw ork stage ANc
A n tenna co u p lin g lev el
相对应功能(gōngnéng)的硬件为
C o m b in e r s ta g e (A n y)
C o m b in e r s ta g e (A n y)
AN板〔耦合单元〕 TRE板〔载频单元〕
常见(chánɡ jiàn)AN板类型 ANCG: GSM900---4TRE ANX: GSM900---2TRE ANCD: GSM1800---4TRE AGC9E: GSM900---4TRE AGC18: GSM1800---4TRE
第十八页，共34页。
天线(tiānxiàn)耦合层-ANY
BTS
BTS
(Multidrop)
BTS
BTS
MS
Um
Chain Configuration
BTS
BTS
Abis
BTS BSC
Star Configuration BTS
Abis Abis
BTS Star Configuration
BTS Terminal
Antennas BTS
External alarms I/ O Clock I/ O
BTS
BSC NSS
BTS
BSS
MS SIM ME

GSM网络测试仪器及其测试方法

随着移动通信业的发展，移动网络的日益庞大，网络优化势必成为网络维护工作中的重中之重。

在移动通信系统中，无线接口（Um口）是开放的，并且直接面对用户，它能够实时的体现整个网络的质量。

所以，对无线接口的测试是网络优化中最基本，也是非常重要的测试。

下面本文将就平时使用较多的测试仪器以及测试方法作简要的介绍。

一、 TEMS无线网络测试系统TEMS（TEst Mobile System）是ERICSSON公司生产的用于测试移动网络无线接口各种参数的工具。

TEMS手机既可以作为普通的手机使用，同时还能够将它与基站之间的上、下行链路联系的信息进行解码，通过专用的测试数据线，可以在TEMS软件上显示出来。

利用它不仅可以发现无线链路上存在的问题，并可协助查找一些硬件故障。

在使用TEMS进行测试进，需要准备下列设备：* 安装有TEMS软件的笔记本电脑；* TEMS手机、SIM卡、TEMS手机与笔记本电脑之间联系的数据线，TEMS 手机充电器；* GPS、GPS天线、GPS数据线、五号电池4节；* 笔记本电脑的PCMCIA卡；* 记录用的笔记本和笔。

TEMS的测试方法多种多样，无线网络优化常用以下几种：1、测量小区的覆盖范围在新的基站开通时，为了了解基站的信号覆盖范围，可适用TEMS系统选择该小区BCCH频率，在该小区的周围做动态扫频测试。

在一定的范围内，如果手机能够解出该小区的BSIC码，并且信号场强大于等于-94dBm，则应认为是在该小区的覆盖范围之内；如果信号场强大于等于-94dBm，但是手机不能解出BSIC 码或者解出的BSIC码不是该小区的BSIC码，则应认为该小区存在频率干扰；如果信号场强小于-94dBm，一般认为是弱信号，不能够满足正常的通话。

2、定位同邻频干扰源由于GSM频率资源非常有限，随着GSM网络容量的不断扩大，同频复用的距离越来越近，经常出现同邻频干扰的问题。

当同频干扰存在时，下行的通话质量比较差，甚至让人无法接受，并且极容易掉话。

GSM基本原理

26
控制信道-CCH
• 广播信道(BCH):仅用于下行链路
– 频率校正信道（FCCH）：用于校正MS频率，使MS 可以定位并解调出同一小区的其它信息
– 同步信道（SCH）：携带TDMA帧号及BSIC – 广播控制信道（BCCH）：MS空闲时需大量的网络
信息，均由BCCH发送。所在这些信息均称为系统消息，BCCH发送的系统消息有8类
2023最新整理收集 do something
GSM基本原理概述
1
GSM通信系统概述
2
系统组成
移动台（MS）无线基站子系统（BSS）交换网络子系统（NSS）操作维护子系统（OSS）
3
系统组成原理图
Um接口 BTS
BTS MS
Abis接口
OMC
ISDN
BSC
MSC/VLR
SC HLR/AUC EIR BSS
为避免互相干扰，相邻时隙之间采用保护间隔
35
突发脉冲序列
• 突发脉冲序列指一个时隙上的消息格式，发送的消息不同，格式就不同，突发脉冲序列也就不同：
– 普通脉冲突发序列 – 频率校正脉冲突发序列 – 同步脉冲突发序列 – 接入脉冲突发序列 – 空闲脉冲突发序列
36
普通脉冲突发序列
尾比特 3bit
44
陆地移动通信环境的特点
• 受各种因素的影响，移动通信的环境是相当恶劣的
– 地形影响，MS处于复杂的地形及人为环境中 – MS的移动性使得MS与BS之间的传播路径不断变化，
且移动方向和速度都会导致电平的变化 – 人为噪声严重：点火噪声、电力线噪声、工业噪声 – 干扰严重：同频干扰、邻频干扰、互调干扰、远近
周期为235ms

GSM手机测试参数和测试内容

GSM基本参数：GSM/GSM850射频指标发射频率输出相位与频率误差DCS/PCS射频指标发射频率输出：相位与频率误差后线测试项目英译汉：BT/RF测试内容_|1|Initialize System 初始化系统_|2|Off current check 关机电流检测_|3|Power on Check 开机检测_|4|Check Serial number 检查SN_|5|Current of testmode|33.92|1.06|75|30|mA测试模式下的电流35+/-4mA _|6|Check SIM pin|0|.56|0|0|- 检查SIM卡_|7|ADC value of 4.2V|1182|.48|1500|200|- 检测电池校准_|8|ADC Value of 3.4 V|974|.52|1500|200|- 检测电池校准_|9|Voltage Calibration|0|2.05|0|0|- 检测电池校准_|10|Write Default Radio table|0|2.45|0|0|- 写入默认的射频参数_|11|Verify Radio table|0|1.45|0|0|- 检测射频参数_|12|Wait for GSM Test setcontrol|0|.03|0|0|-对CMU200控制_|13|Initialize Test set|0|5.42|0|0|- 对CMU200控制_|14|Switch to GSM1800 NSIG Mode|0|0|0|0|- 对CMU200控制_|15|Switch RF Path toconnector|0|.02|0|0|-对CMU200控制_|16|Config to BCH+TCH Mode|0|0|0|0|- 对CMU200控制_|17|CalculateFoiInit|1827|5.22|4000|800|-校准26M晶振_|18|Validate FOIinit Value|0|1.42|0|0|- 保存校准值_|19|Switch GSM900 NSIG Mode|0|0|0|0|- 对CMU200控制_|20|Config Test set to CW Mode|0|.52|0|0|- 对CMU200控制_|21|Set RFG for P1 GSM|0|.44|0|0|- 对CMU200控制_|22|Measure RxPower|-62.375|.44|-43|-83|dbm 检测接受信号（应该在-63dBm左右）_|23|Calculate P1 GSM|-100|0|-80|-110|dbm 校准接受信号_|24|Save P1 GSM to EEPROM|0|.02|0|0|- 保存校准值_|25|Switch to GSM1800 NSIG Mode|0|0|0|0|- 对CMU200控制_|26|Set RFG for P1 DCS|0|.45|0|0|- 对CMU200控制_|27|Measure RxPower|-61.125|.45|-43|-83|- 检测接收信号（应该在-63dBm左右）_|28|Calculate P1DCS|-101|.01|-80|-110|dbm校准接收信号_|29|Save P1 DCS to EEPROM|0|1.75|0|0|- 保存校准值_|30|Switch to GSM900 NSIG Mode|0|0|0|0|- 对CMU200控制_|31|Adjust GSM Rx FineGain|0|4.61|0|0|- 校准GSM各频段的接收_|32|Save GSM FineGain toEEPROM|0|.01|0|0|-保存校准值_|33|Switch to GSM1800 NSIG|0|0|0|0|- 对CMU200控制_|34|Adjust DCS Rx FineGain|0|4.61|0|0|- 校准DCS各频段的接收_|35|Save DCS FineGain toEEPROM|0|.02|0|0|-保存校准值_|36|Switch to GSM900 NSIG mode|0|.01|0|0|- 对CMU200控制_|37|Config to BCH+TCH Mode|0|0|0|0|- 对CMU200控制_|38|Initialize GSM power 对CMU200控制calibration|0|0|0|0|-_|39|Measure测量32信道5功率级的功率Power(32,5)|32.04|1.42|38|20|dbm_|40|Measure测量124信道5功率级的功率Power(124,5)|32.32|.58|38|20|dbm_|41|Measure测量32信道10功率级的功率Power(32,10)|22.5|.58|33|13|dbm_|42|Measure测量32信道15功率级的功率Power(32,15)|11.84|.58|23|3|dbm_|43|Measure测量32信道19功率级的功率Power(32,19)|5.48|1.01|11|1|dbm_|44|Solve Coefficients GSM|0|.05|0|0|- 对CMU200控制_|45|Calculate H15 for PCL5校准发射应该在700以下(GSM)|672|.03|1023|35|-_|46|Calculate H15 for PCL6校准发射(GSM)|624|.01|1023|35|-_|47|Calculate H15 for校准发射PCL7(GSM)|568|.03|1023|35|-_|48|Calculate H15 for校准发射PCL8(GSM)|520|.01|1023|35|-_|49|Calculate H15 for校准发射PCL9(GSM)|480|.03|1023|35|-_|50|Calculate H15 for校准发射PCL10(GSM)|452|.02|1023|35|-_|51|Calculate H15 for校准发射PCL11(GSM)|424|.03|1023|35|-_|52|Calculate H15 for校准发射PCL12(GSM)|400|.02|1023|35|-_|53|Calculate H15 for校准发射PCL13(GSM)|380|.03|1023|35|-_|54|Calculate H15 for校准发射PCL14(GSM)|364|0|1023|35|-_|55|Calculate H15 for校准发射PCL15(GSM)|348|.02|1023|35|-_|56|Calculate H15 for校准发射PCL16(GSM)|332|.01|1023|35|-_|57|Calculate H15 for校准发射PCL17(GSM)|320|.01|1023|35|-_|58|Calculate H15 for校准发射PCL18(GSM)|308|0|1023|35|-_|59|Calculate H15 for校准发射PCL19(GSM)|298|.01|1023|35|-_|60|Save GSM calibration result|0|0|0|0|- 保存校准值_|61|Config to BCH+TCH Mode|0|.02|0|0|- 对CMU200控制_|62|GSM H0校准功率包络Alignment(PCL5)|247|1.17|290|30|-_|63|GSM H0校准功率包络Alignment(PCL19)|243|8.64|280|30|-_|64|Calculate H0 for all GSM校准功率包络PCL|0|1.86|0|0|-_|65|Switch to GSM1800 NSIG对CMU200控制mode|0|.02|0|0|-_|66|Config to BCH+TCH Mode|0|0|0|0|- 对CMU200控制_|67|Initialize DCS Power对CMU200控制calibration|0|.02|0|0|-_|68|Measure测量698信道0功率级的功率Power(698,0)|28.86|2.64|35|25|dbm_|69|Measure测量512信道0功率级的功率Power(512,0)|28.95|.59|38|20|dbm_|70|Measure测量698信道5功率级的功率Power(698,5)|18.75|.56|30|10|dbm_|71|Measure测量698信道10功率级的功率Power(698,10)|8.31|.56|20|0|dbm_|72|Measure测量698信道15功率级的功率Power(698,15)|1.63|1.42|10|-2|dbm_|73|Solve Coefficients DCS|0|.05|0|0|- 对CMU200控制_|74|Calculate H15 for校准发射应该在750以下PCL0(DCS)|736|.03|1023|35|-_|75|Calculate H15 for校准发射PCL1(DCS)|640|.01|1023|35|-_|76|Calculate H15 for校准发射PCL2(DCS)|560|.03|1023|35|-_|77|Calculate H15 for校准发射PCL3(DCS)|512|.02|1023|35|-_|78|Calculate H15 for校准发射PCL4(DCS)|472|.03|1023|35|-_|79|Calculate H15 for校准发射PCL5(DCS)|440|.02|1023|35|-_|80|Calaulate H15 for校准发射PCL6(DCS)|408|.03|1023|35|-_|81|Calculate H15 for校准发射PCL7(DCS)|388|.03|1023|35|-_|82|Calculate H15 for校准发射PCL8(DCS)|364|.02|1023|35|-_|83|Calculate H15 for校准发射PCL9(DCS)|348|.03|1023|35|-_|84|Calculate H15 for校准发射PCL10(DCS)|332|.01|1023|35|-_|85|Calculate H15 for校准发射PCL11(DCS)|316|.03|1023|35|-_|86|Calculate H15 for校准发射PCL12(DCS)|304|.01|1023|35|-_|87|Calculate H15 for校准发射PCL13(DCS)|292|.03|1023|35|-_|88|Calculate H15 for校准发射PCL14(DCS)|280|.02|1023|35|-_|89|Calculate H15 for校准发射PCL15(DCS)|270|.03|1023|35|-_|90|Save DCS calibration保存校准值result|0|.02|0|0|-_|91|Config to BCH+TCH Mode|0|.02|0|0|- 对CMU200控制_|92|DCS H0校准功率包络Alignment(PCL0)|210|.7|330|30|-_|93|DCS H0校准功率包络Alignment(PCL15)|222|5.78|280|30|-_|94|Calculate h0 for all DCS校准功率包络PCL|0|3.72|0|0|-FT(Call) 测试内容_|95|Initialize System|0|4.98|0|0|- 对CMU200控制_|96|Initialize GSM Test set|0|5.45|0|0|- 对CMU200控制_|97|Reset Test Set|0|2.56|0|0| 对CMU200控制_|98|Power On MS|0|2.78|0|0|- 开机检测_|99|Switch to GSM900 signalling对CMU200控制mode|0|.01|0|0|-_|100|Switch RF Path to对CMU200控制connector|0|.02|0|0|-_|101|Setup BCCH|0|.64|0|0|- 对CMU200控制_|102|Setup TCH|0|.03|0|0|- 对CMU200控制_|103|Wait for MS Registering|0|20.7|0|0|- 等待网络注册_|104|MS Call to BS|1|36.48|1|1| 用手机Call CMU_|105|Change PCL(975,19)|0|2.52|0|0|- 切换测试信道和功率_|106|Start Tx开始测试功率Measurement(975,19)|0|2.36|0|0|_|107|Average Power(975,19)|4.77|.02|10|0| 测试平均功率_|108|Peak Phs测试峰值相位误差Error(975,19)|4.05|.01|20|0|Deg_|109|RMS Phs测试均方根相位误差Error(975,19)|1.73|.02|5|0|Deg_|110|Wait Time|0|2.02|0|0| 等待2秒_|111|Frequency测试频率误差Error(975,19)|47.33|.01|90|-90|Hz_|112|Time Mask(975,19)|0|.01|0|0|- 测试功率包络_|113|Change PCL(975,5)|0|2.52|0|0|- 切换功率_|114|Start Tx开始测试功率Measurement(975,5)|0|2.33|0|0|_|115|Average测试平均功率Power(975,5)|32.17|.02|35|31|_|116|Peak Phs测试峰值相位误差Error(975,5)|3.99|.02|20|0|Deg_|117|RMS Phs测试均方根相位误差Error(975,5)|1.63|.01|5|0|Deg_|118|Wait Time|0|1.01|0|0| 等待2秒_|119|Frequency测试频率误差Error(975,5)|34.68|.02|90|-90|Hz_|120|Time Mask(975,5)|0|.02|0|0|- 测试功率包络_|121|switching测试开关频谱spectrum(975,5)|0|.53|0|0|-_|122|ORFS Offset测试开关频谱-1200Khz(975,5)|-47.55|0|-24|-99|dbm_|123|ORFS Offset测试开关频谱-800Khz(975,5)|-42.85|0|-21|-99|dbm_|124|ORFS Offset测试开关频谱-600Khz(975,5)|-33.3|0|-21|-99|dbm_|125|ORFS Offset测试开关频谱-400Khz(975,5)|-28.55|0|-19|-99|dbm_|126|ORFS Offset测试开关频谱+400Khz(975,5)|-27.44|0|-19|-99|dbm_|127|ORFS Offset测试开关频谱+600Khz(975,5)|-29.99|0|-21|-99|dbm_|128|ORFS Offset测试开关频谱+800Khz(975,5)|-43.93|0|-21|-99|dbm_|129|ORFS Offset测试开关频谱+1200Khz(975,5)|-45.85|0|-24|-99|dbm_|130|Start BER开始测试RBER Measurement(975,-106)|0|1.81|0|0|-_|131|RBER测试RBERClassII(975,-106)|.1|.01|2.44|0|%_|132|FER(975,-106)|0|0|0|0|- 测试FER_|133|Rx Level(975,-106)|5|0|11|1|- 测试接收等级_|134|Rx Quality(975,-106)|0|0|4|0|- 测试接收质量_|135|Change TCH(40,19)|0|2.52|0|0|- 切换测试信道和功率_|136|Start Tx开始测试功率Measurement(40,19)|0|.23|0|0|_|137|Average Power(40,19)|4.74|.02|10|0| 测试平均功率_|138|Peak Phs 测试峰值相位误差Error(40,19)|4.31|.01|20|0|Deg_|139|RMS Phs测试均方根相位误差Error(40,19)|1.58|.01|5|0|Deg_|140|Wait Time|0|1.02|0|0| 等待2秒_|141|Frequency测试频率误差Error(40,19)|26.67|.02|90|-90|Hz_|142|Time Mask(40,19)|0|.01|0|0|- 测试功率包络_|143|Change PCL(40,5)|0|2.51|0|0|- 切换功率_|144|Start Tx开始测试功率Measurement(40,5)|0|.22|0|0|_|145|Average Power(40,5)|32.11|0|35|31| 测试平均功率_|146|Peak Phs Error(40,5)|4.1|0|20|0|Deg 测试峰值相位误差_|147|RMS Phs Error(40,5)|1.55|0|5|0|Deg 测试均方根相位误差_|148|Wait Time|0|1.01|0|0| 等待2秒_|149|Frequency测试频率误差Error(40,5)|13.95|.02|90|-90|Hz_|150|Time Mask(40,5)|0|.02|0|0|- 测试功率包络_|151|switching spectrum(40,5)|0|.42|0|0|- 测试开关频谱_|152|ORFS Offset测试开关频谱-1200Khz(40,5)|-47.08|0|-24|-99|dbm_|153|ORFS Offset测试开关频谱-800Khz(40,5)|-42.97|0|-21|-99|dbm_|154|ORFS Offset测试开关频谱-600Khz(40,5)|-33.61|0|-21|-99|dbm_|155|ORFS Offset测试开关频谱-400Khz(40,5)|-28.33|0|-19|-99|dbm_|156|ORFS Offset测试开关频谱+400Khz(40,5)|-27.21|0|-19|-99|dbm_|157|ORFS Offset测试开关频谱+600Khz(40,5)|-29.72|0|-21|-99|dbm_|158|ORFS Offset测试开关频谱+800Khz(40,5)|-44.32|0|-21|-99|dbm_|159|ORFS Offset测试开关频谱+1200Khz(40,5)|-47.31|0|-24|-99|dbm_|160|Tx Max检测GSM最大发射电流current(GSM)|255.8|.05|400|200|mA_|161|Start BER开始测试RBER Measurement(40,-106)|0|1.78|0|0|-_|162|RBER测试RBERClassII(40,-106)|.49|.01|2.44|0|%_|163|FER(40,-106)|0|.03|0|0|- 测试FER_|164|Rx Level(40,-106)|6|0|11|1|- 测试接收等级_|165|Rx Quality(40,-106)|1|0|4|0|- 测试接收质量_|166|Change TCH(124,19)|0|2.51|0|0|- 切换测试信道和功率_|167|Start Tx开始测试功率Measurement(124,19)|0|.23|0|0|_|168|Average Power(124,19)|5.22|.02|10|0| 测试平均功率_|169|Peak Phs测试峰值相位误差Error(124,19)|4.41|.02|20|0|Deg_|170|RMS Phs测试均方根相位误差Error(124,19)|1.72|.01|5|0|Deg_|171|Wait Time|0|1.12|0|0| 等待2秒_|172|Frequency测试频率误差Error(124,19)|17.76|0|90|-90|Hz_|173|Time Mask(124,19)|0|0|0|0|- 测试功率包络_|174|Change PCL(124,5)|0|2.52|0|0|- 切换功率_|175|switching测试开关频谱spectrum(124,5)|0|.42|0|0|-_|176|ORFS Offset测试开关频谱-1200Khz(124,5)|-46.88|0|-24|-99|dbm_|177|ORFS Offset测试开关频谱-800Khz(124,5)|-42.2|0|-21|-99|dbm_|178|ORFS Offset测试开关频谱-600Khz(124,5)|-32.22|0|-21|-99|dbm_|179|ORFS Offset测试开关频谱-400Khz(124,5)|-27.14|0|-19|-99|dbm_|180|ORFS Offset测试开关频谱+400Khz(124,5)|-26.74|0|-19|-99|dbm_|181|ORFS Offset测试开关频谱+600Khz(124,5)|-29.33|0|-21|-99|dbm_|182|ORFS Offset测试开关频谱+800Khz(124,5)|-43.59|0|-21|-99|dbm_|183|ORFS Offset测试开关频谱+1200Khz(124,5)|-47.03|0|-24|-99|dbm_|184|Start Tx检测GSM最大发射电流Measurement(124,5)|0|.17|0|0|_|185|Average测试平均功率Power(124,5)|32.23|.02|35|31|_|186|Peak Phs测试峰值相位误差Error(124,5)|4.21|.02|20|0|Deg_|187|RMS Phs Error(124,5)|1.7|.01|5|0|Deg 测试均方根相位误差_|188|Wait Time|0|1.01|0|0| 等待2秒_|189|Frequency测试频率误差Error(124,5)|17.43|.02|90|-90|Hz_|190|Time Mask(124,5)|0|.02|0|0|- 测试功率包络_|191|Start BER开始测试RBER Measurement(124,-106)|0|1.8|0|0|-_|192|RBER 测试RBERClassII(124,-106)|.03|0|2.44|0|%_|193|FER(124,-106)|0|0|0|0|- 测试FER_|194|Rx Level(124,-106)|5|0|11|1|- 测试接收等级_|195|Rx Quality(124,-106)|0|0|4|0|- 测试接收质量_|196|Handover to DCS band|4|.64|4|4|- 切换到DCS_|197|Change TCH(512,15)|0|2.52|0|0|- 切换测试信道和功率_|198|Start Tx开始测试功率Measurement(512,15)|0|2.33|0|0|_|199|Average Power(512,15)|-.83|.01|5|-5| 测试平均功率_|200|Peak Phs测试峰值相位误差Error(512,15)|5.87|.01|20|0|Deg_|201|RMS Phs测试均方根相位误差Error(512,15)|2.18|.02|5|0|Deg_|202|Wait Time|0|1.02|0|0| 等待2秒_|203|Frequency测试频率误差Error(512,15)|42.1|.01|180|-180|Hz_|204|Time Mask(512,15)|0|.01|0|0|- 测试功率包络_|205|Change PCL(512,0)|0|2.52|0|0|- 切换功率_|206|switching测试开关频谱spectrum(512,0)|0|.42|0|0|-_|207|ORFS Offset测试开关频谱-1200Khz(512,0)|-46.29|.01|-27|-99|dbm_|208|ORFS Offset测试开关频谱-800Khz(512,0)|-42.93|.02|-24|-99|dbm_|209|ORFS Offset测试开关频谱-600Khz(512,0)|-38.94|.02|-24|-99|dbm_|210|ORFS Offset测试开关频谱-400Khz(512,0)|-32.91|.01|-22|-99|dbm_|211|ORFS Offset测试开关频谱+400Khz(512,0)|-26.81|.01|-22|-99|dbm_|212|ORFS Offset测试开关频谱+600Khz(512,0)|-35.95|.02|-24|-99|dbm_|213|ORFS Offset测试开关频谱+800Khz(512,0)|-44.14|.02|-24|-99|dbm_|214|ORFS Offset测试开关频谱+1200Khz(512,0)|-48.93|.01|-27|-99|dbm_|215|Start Tx开始测试发射Measurement(512,0)|0|.19|0|0|_|216|Average Power(512,0)|29.73|0|32|28| 测试平均功率_|217|Peak Phs测试峰值相位误差Error(512,0)|7.34|0|20|0|Deg_|218|Wait Time|0|1.02|0|0| 等待2秒_|219|Frequency测试频率误差Error(512,0)|31.38|.02|180|-180|Hz_|220|Time Mask(512,0)|0|.01|0|0|- 测试功率包络_|221|Start BER开始测试RBER Measurement(512,-105)|0|1.84|0|0|-_|222|RBER测试RBERClassII(512,-105)|.03|0|2.44|0|%_|223|FER(512,-105)|0|0|0|0|- 测试FER_|224|Rx Level(512,-105)|7|0|11|2|- 测试接收等级_|225|Rx Quality(512,-105)|0|0|4|0|- 测试接收质量_|226|Change TCH(698,15)|0|2.51|0|0|- 切换测试信道和功率_|227|Start Tx开始测试功率Measurement(698,15)|0|.17|0|0|_|228|Average Power(698,15)|-.34|.01|5|-5| 测试平均功率_|229|Peak Phs测试峰值相位误差Error(698,15)|4.79|.01|20|0|Deg_|230|RMS Phs测试均方根相位误差Error(698,15)|1.86|.02|5|0|Deg_|231|Wait Time|0|1.02|0|0| 等待2秒_|232|Frequency测试频率误差Error(698,15)|17.63|.01|180|-180|Hz_|233|Time Mask(698,15)|0|.01|0|0|- 测试功率包络_|234|Change PCL(698,0)|0|2.52|0|0|- 切换功率_|235|Start Tx开始测试功率Measurement(698,0)|0|.19|0|0|_|236|Average Power(698,0)|29.39|0|32|28| 测试平均功率_|237|Peak Phs测试峰值相位误差Error(698,0)|10.25|0|20|0|Deg_|238|RMS Phs Error(698,0)|3.42|0|5|0|Deg 测试均方根相位误差_|239|Wait Time|0|1.01|0|0| 等待2秒_|240|Frequency测试频率误差Error(698,0)|-8.39|.02|180|-180|Hz_|241|Time Mask(698,0)|0|.02|0|0|- 测试功率包络_|242|Start BER开始测试RBER Measurement(698,-105)|0|1.84|0|0|-_|243|RBER测试RBERClassII(698,-105)|.03|0|2.44|0|%_|244|FER(698,-105)|0|0|0|0|- 测试FER_|245|Rx Level(698,-105)|8|.02|11|2|- 测试接收等级_|246|Rx Quality(698,-105)|0|.02|4|0|- 测试接收质量_|247|switching测试开关频谱spectrum(698,0)|0|.42|0|0|-_|248|ORFS Offset测试开关频谱-1200Khz(698,0)|-45.04|.02|-27|-99|dbm_|249|ORFS Offset测试开关频谱-800Khz(698,0)|-42.62|.02|-24|-99|dbm-600Khz(698,0)|-38.68|.01|-24|-99|dbm_|251|ORFS Offset测试开关频谱-400Khz(698,0)|-32.14|.01|-22|-99|dbm_|252|ORFS Offset测试开关频谱+400Khz(698,0)|-26.77|.02|-22|-99|dbm_|253|ORFS Offset测试开关频谱+600Khz(698,0)|-36.29|.02|-24|-99|dbm_|254|ORFS Offset测试开关频谱+800Khz(698,0)|-42.41|.01|-24|-99|dbm_|255|ORFS Offset测试开关频谱+1200Khz(698,0)|-47.9|.01|-27|-99|dbm_|256|Tx Max检测最大DCS最大发射电流current(DCS)|191.9|.06|350|150|mA_|257|Change TCH(885,15)|0|2.51|0|0|- 切换测试信道和功率_|258|Start Tx开始测试功率Measurement(885,15)|0|.23|0|0|_|259|Average测试平均功率Power(885,15)|-1.68|.02|5|-5|_|260|Peak Phs测试峰值相位误差Error(885,15)|5.09|.02|20|0|Deg_|261|RMS Phs测试均方根相位误差Error(885,15)|1.76|.01|5|0|Deg_|262|Wait Time|0|1.01|0|0| 等待2秒_|263|Frequency测试频率误差Error(885,15)|6.52|.02|180|-180|Hz_|264|Time Mask(885,15)|0|.02|0|0|- 测试功率包络_|265|Change PCL(885,0)|0|2.52|0|0|- 切换功率_|266|switching测试开关频谱spectrum(885,0)|0|.48|0|0|-_|267|ORFS Offset测试开关频谱-1200Khz(885,0)|-48.06|.01|-27|-99|dbm_|268|ORFS Offset测试开关频谱-800Khz(885,0)|-45.21|.02|-24|-99|dbm_|269|ORFS Offset测试开关频谱-600Khz(885,0)|-38.29|.02|-24|-99|dbm_|270|ORFS Offset测试开关频谱-400Khz(885,0)|-33.91|.01|-22|-99|dbm_|271|ORFS Offset测试开关频谱+400Khz(885,0)|-27.18|.01|-22|-99|dbm_|272|ORFS Offset测试开关频谱+600Khz(885,0)|-35.71|.02|-24|-99|dbm_|273|ORFS Offset测试开关频谱+800Khz(885,0)|-45.15|.02|-24|-99|dbm+1200Khz(885,0)|-49.63|.01|-27|-99|dbm_|275|Start Tx开始测试功率Measurement(885,0)|0|.19|0|0|_|276|Average Power(885,0)|28.95|0|32|28| 测试平均功率_|277|Peak Phs测试峰值相位误差Error(885,0)|4.79|0|20|0|Deg_|278|RMS Phs Error(885,0)|1.75|0|5|0|Deg 测试均方根相位误差_|279|Wait Time|0|1.02|0|0| 等待2秒_|280|Frequency测试频率误差Error(885,0)|-14.4|0|180|-180|Hz_|281|Time Mask(885,0)|0|0|0|0|- 测试功率包络_|282|Start BER开始测试RBER Measurement(885,-105)|0|1.78|0|0|-_|283|RBER测试RBERClassII(885,-105)|.03|0|2.44|0|%_|284|FER(885,-105)|0|0|0|0|- 测试FER_|285|Rx Level(885,-105)|7|0|10|2|- 测试接收等级_|286|Rx Quality(885,-105)|0|0|4|0|- 测试接收质量_|287|End Call|0|0|0|0|- 结束通话_|288|Release test set control|0|.01|0|0|- 对CMU200控制_|289|Initialize System|0|2.05|0|0|- 初始化系统_|290|re-Enter Test Mode|0|3.06|0|0|- 退出测试模式_|291|Set UUT Phase version|1|1.97|1|1|- 写入标志位_|292|Switch UUT Off|0|.02|0|0|- 结束测试（注：可编辑下载，若有不当之处，请指正，谢谢!）。

GSM 测试原理

测试测试的目的就是用来检测手机的发射，接收性能。

一般，只有正常校准后的手机才能进行正常的测试。

测试包括发射测试和接收测试，按照GSM协议要求，判断测试结果的正确性。

这里所说的测试都是最基本的静态条件下的测试。

1. 发射性能测试基本的发射性能测试包括：（1）Power error功率误差，测试手机按照PCL发射时，发射功率是否满足GSM协议要求此PCL下的功率要求。

详细请参考协议。

发射功率过小时，容易造成很难拨出电话。

发射功率过大时，会造成电池损耗大。

（2）Frequency error频率误差，发射信号的频率与该绝对射频频道号对应的标称频率之间的差。

检验发射机调制信号的质量和频率稳定度。

若频率稳定达不到要求（±0.1ppm），手机会出现信号弱或无信号。

（3）Phase error相位误差，发射机发射信号的相位与理论最好信号之间的相位只差。

检验发射机调整信号的准确度和噪声特性。

要求平均值RMS≤5°，峰值≤20°。

（4）Switch spectrum开关谱，发射功率切换时，在载频的临近频带上产生的射频频谱。

体现在开关脉冲引起的邻道干扰。

测试选取最大功率发射时，±400KHz，±600KHz，±1200KHz，±1800KHz处，与标称值的相对值的大小来判断好坏。

（5）Modulation spectrum调制谱，信号经过调制后，在载频的临近频带上产生的射频频谱。

体现在带外频谱辐射引起的邻道干扰。

测试选取最大发射功率时，±100KHz，±200KHz，±250KHz，±400KHz，±600KHz，±800KHz，±1000KHz，±1200KHz，±1400KHz，±1600KHz，±1800KHz处的频谱，与标称值的相对值的大小来判断好坏。

GSM基本原理与测试

GSM基本原理与测试GSM网络由多个基站组成，每个基站覆盖一个区域，称为蜂窝。

蜂窝之间没有重叠，这样可以避免干扰。

GSM网络的核心组件包括移动台（手机）、基站、传输网络（包括MSC、HLR、VLR等）和操作支持系统（OSS）。

GSM使用时分多址（TDMA）技术，将每个时间时隙分成不同的时间片段，每个时间片段可以用于不同的用户或信道。

一个时隙持续时间为0.577 ms，每个帧包含8个时隙，对应于4.615 ms。

这样，每个帧可以传输一个用户或信道的信息。

GSM使用这种时间分割的技术以实现频谱的高效利用。

在GSM系统中，每个基站有多个载波频率，每个载波频率上有多个时隙。

每个载波频率称为一个物理信道，每个时隙被分配给一个用户或信道。

用户和信道之间的连接被称为通话通路。

通常，一个基站能够同时支持多个通话通路，以满足多个用户的需求。

GSM测试方法：1.信号强度测试：这种测试可以检测信号的强度和覆盖范围。

可以使用专业测试仪器或手机自身的信号强度指示来进行测试。

2.信道质量测试：这种测试可以评估信号的质量，包括信噪比、误码率和丢包率等指标。

可以使用专业测试仪器或手机自身的信道质量指示来进行测试。

3.通话质量测试：这种测试可以评估通话质量，包括声音清晰度、语音延迟和抗干扰能力等。

可以使用专业测试仪器或通过实际通话来进行测试。

4.定位测试：GSM网络可以提供手机定位功能，可以使用基站信号和时间差测量等方法进行定位测试。

可以使用专业测试仪器或通过网络服务进行测试。

5.数据传输测试：GSM网络支持数据传输，可以进行数据速率、延迟和稳定性等测试。

可以使用专业测试仪器或通过实际数据传输来进行测试。

6.网络分析测试：可以使用专业测试仪器对GSM网络进行分析，包括信号质量、网络拓扑和网络负载等。

这些测试可以用于网络优化和故障排除。

总结：GSM是一种基于TDMA和蜂窝网络结构的数字移动通信标准。

它利用时分多址的技术以提高频谱利用率。

GSM手机射频测试

GSM手机射频测试指导发射机指标及其测试2.1 发射载波峰值功率1、定义：指发射机载波功率在一个突发脉冲的有用信息比特时间上的平均值。

即对该载频时隙突发脉冲串的有用信息比特部分（即时隙中段突发的有用信息比特部分，对常规信道为 147比特，对允许接入信道（RACH）为 87 比特）测量的功率的平均值。

2、目的：如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时不易打出困难，往往表现出发射时总是提示用户重拨号码。

如果发射功率在相应的级别超出指标的要求，一方面可以客服空中损耗，降低对接收机接收灵敏度的要求，但则会造成电池损耗大，待机时间短；另外扩大小区覆盖范围，引入邻道干扰。

则需测量发射机的载波输出功率是否符合 GSM 规范的指标。

3、测量：（1）、仪器连接如图一，点测或耦合测试；（2）、测试原理：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。

GSM 频段分为 124 个信道，功率级别为5－33dBm，即 LEVEL5-LEVEL19共15 个级别；DCS 频段分为 373 个信道（512－885），功率级别为0－30dBm，即 LEVEL0-LEVEL15共 15 个级别；每个信道有 15 个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以 2dBm增减。

由于手机不断移动，手机和基站之间的距离在不断变化，因此手机的发射功率不是固定不变的，基站根据距离远近的不同向手机发出功率级别信号，手机收到功率级别信号后会自动调整自身的功率，离基站远时发射功率大，离基站近时发射功率小。

具体过程如下：手机中的数据存储器存放有功率级别表，当手机收到基站发出的功率级别要求时，在 CPU 的控制下，从功率表中调出相应的功率级别数据，经数／模转换后变成标准的功率电平值，而手机的实际发射功率经取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制电压，去调节发射机激励放大电路、预放、功放电路的放大量，从而使手机的发射功率调整到要求的功率级别上。

CMW500操作快速入门GSM信令测试.

罗德与施瓦茨公司 GSM 信令测试CMW500操作:新手入门系列1.1 GSM和信令测试GSM 是全球移动通信系统 Global System for Mobile communication的简称。

GSM 是第二代 (2G移动电话系统,是数字通讯时代的开山代表作,由 3GPP 开发的开放标准。

信令是通讯设备之间的语言,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。

这些信息在通信网络中叫做信令。

搜索其他设备、建立连接以及语音通讯,这些都是基本功能。

在这些过程中,设备之间需要大量的信令消息传递。

测试仪表可作为主设备器,模拟了这些信令交互过程,并在这些过程中,测量各项射频指标,根据测试标准门限,就可以判断该被测件是否能正常工作及其性能优劣。

我们称这种测试方法为信令测试。

所以,信令测试不但可以对被测件的射频指标进行评估,也可以判断被测件的通讯协议是否正确。

本文针对 GSM 信令测试,进行简要的操作介绍。

1.2 准备工作被测件,需要支持 GSM ;内置测试 SIM 卡一张;测试用射频连接线。

为了更简单的操作,可以连接一个 USB 接口的鼠标。

熟练掌握后,可以直接用面板上的按键进行操作。

1.3 主要按键与连接示意图打开 /关闭按键请记住图中标注的四个按键。

任务栏按键RF1.4 信令连接按复位按键“ RESET ”,选择 Global(all Instruments,点击“ Preset ”。

注:以下操作均可外接 USB 鼠标进行操作。

按 SIGNAL GEN按键后,选择 GSM Signaling。

选择任务栏中的 GSM Signaling。

注:若没有该选项,请检查该 CMW 是否含有 GSM 信令测试选件(硬件H200A+H210A,授权 KS200/KM200,以及当前仪表是否安装 GSM 软件。

本例中,测试频带:GSM900BCCH (广播信道号:20;承载广播消息;TCH (业务信道号:62;手机接入后建立连接后的业务信道; 下行功率 DL Reference Level为 -80dBm 。

GSM测试基础

33 31 29 27 25 23 21 19 17 15 13 11 9 7 5
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
二、测试指标
频段与信道分配 GSM （P-GSM，标准的GSM）： 890－915MHz：手机发，基站收。简记为（MS→BX） 935－960MHz：基站发，手机收。简记为（BS→MX） E-GSM 频段，包含原有的标准GSM频段，另增加以下频率范围： 880－890MHz：手机发，基站收。 925－935MHz：基站发，手机收。 DCS1800频段 1710－1785MHz：手机发，基站收。 1805－1880MHz：基站发，手机收。 PCS1900频段 1850-1910MHz: 手机发，基站收。 1930-1990MHz: 基站发，手机收。
满足规范要求满足规范要求
1.1.10
共信道抑制能力
正常条件同上满足规范要求
1.1.11
邻信道抑制能力同上满足规范要求
1．常规射频测试
1.1.12
互调抑制能力同上满足规范要求
1.1.13
阻塞和杂散响应同上满足规范要求
1.1.14
AM抑制能力同上
1.1.15
传导杂散发射
小于标准限值2dB
功率控制级 DCS
发射机载频峰值功率dBm 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 0
容限一般测试条件 ±2.0dB ±3dB ±3dB ±3dB* ±3dB ±3dB ±3dB ±3dB ±3dB ±4dB ±4dB ±4dB ±4dB ±4dB ±5dB ±5dB 极端测试条件 ±2.5dB ±4dB ±4dB ±4dB* ±4dB ±4dB ±4dB ±4dB ±4dB ±5dB ±5dB ±5dB ±5dB ±5dB ±6dB ±6dB

GSM手机射频指标及测试

GSM手机射频指标及测试GSM（全球系统移动通信）手机是一种移动通信技术标准，它使用数字的、无线的通信方式，能够在全球范围内进行通信。

在实际应用中，GSM手机需要满足一定的射频指标，同时需要进行相应的测试来保证其正常运行。

本文将详细介绍GSM手机的射频指标以及相关测试。

GSM手机的射频指标包括发送功率、接收灵敏度、频谱纯净度、误码率等。

首先是发送功率，它指的是GSM手机在通话时发射的电功率。

根据GSM标准，GSM手机的最大发送功率应不超过2瓦，并且根据不同的环境需求可以进行相应的调整。

发送功率的测量主要通过功率传感器和功率计等设备进行。

接收灵敏度是指GSM手机在接收信号时所能接收到的最小电磁信号强度。

较高的接收灵敏度表明GSM手机可以在弱信号环境下保持通话质量，这对于用户在较远距离或信号不佳的地方使用手机非常重要。

接收灵敏度的测试主要依靠网路分析仪等专业仪器进行。

频谱纯净度是指GSM手机在发射信号时所产生的杂散频率、谐波等对其他无线设备造成的干扰程度。

频谱纯净度的测试是通过频谱分析仪等设备进行的，主要目的是确保GSM手机的发射信号不会对其他设备造成干扰，同时保证通信的稳定性。

误码率是指GSM手机在通信过程中所产生的误码比率。

误码率反映了GSM手机通话质量的稳定性，通常用10的负次方来表示。

误码率的测试主要使用误码率仪等设备进行，它们通过对接收到的信号进行分析，可以精确测量误码率。

为了确保GSM手机符合射频指标，需要进行一系列的测试。

这些测试主要包括发射功率、接收灵敏度、频谱纯净度、误码率等方面。

测试过程中需要使用到多种专业仪器，如功率传感器、功率计、网路分析仪、频谱分析仪、误码率仪等。

同时，测试应该覆盖不同的频率、功率、通话质量等条件。

根据测试结果，可以对GSM手机的射频性能进行评估，并根据需要进行相应的调整和改进。

总而言之，GSM手机的射频指标及测试是保证手机正常工作的重要环节。

通过对发送功率、接收灵敏度、频谱纯净度、误码率等指标进行测试，可以评估手机的性能，并依据测试结果进行相应的调整和改进。

GSM通信原理(BSC)

GSM通信原理的基本结构
1
无线基站
负责与移动设备进行无线通信，并传输语音和数据。
2
基站控制器(BSC)
负责管理和控制无线基站，处理信令和数据传输。
3
移动交换中心(MSC)
负责处理电话连无线资源分配
2 信道管理
BSC负责分配无线资源，确保移动设备可以正常通信。
数据库
存储和管理与BSC相关的配置信息、用户数据和运行日志。
BSC的问题和挑战
BSC在面临快速增长的移动通信需求、信号干扰、距离限制和频谱资源有限等方面面临一些挑战。此外，BSC 的安全性和保密性也是一个重要的问题。
BSC的性能指标和评估方法
呼叫成功率
评估BSC处理呼叫请求的成功率。
信道利用率
评估BSC有效使用的信道比例。
掉话率
评估BSC呼叫中断的次数。
BSC的故障和维护管理
BSC可能面临硬件故障、软件错误和网络问题等各种故障。维护管理包括故障排除、性能监控和维护计划的制定。
BSC的安装和配置方法
BSC的安装需要合适的硬件设备、软件配置和网络连接。该过程涉及设备测试、参数设置和系统调试等步骤。
BSC管理不同类型的信道，包括语音、数据和控制信道。
3 移动性管理
4 呼叫控制
BSC跟踪和管理移动设备在网络中的位置和状态。
BSC处理呼叫的建立、维持和释放，确保通信质量和连接稳定。
BSC的基本结构和内部组成
控制单元
负责管理BSC的整体运行，包括信令处理和资源调度。
接口模块
用于与其他组件（如无线基站和移动交换中心）之间进行数据和信令的传输。
GSM通信原理(BSC)
本节介绍GSM通信原理的基本概念和组成部分，包括BSC的定义、作用、位置和角色，以及其功能、特点、结构和内部组成。此外还介绍了BSC面临的问题和挑战，以及性能评估、故障管理、安装配置等方面的内容。
