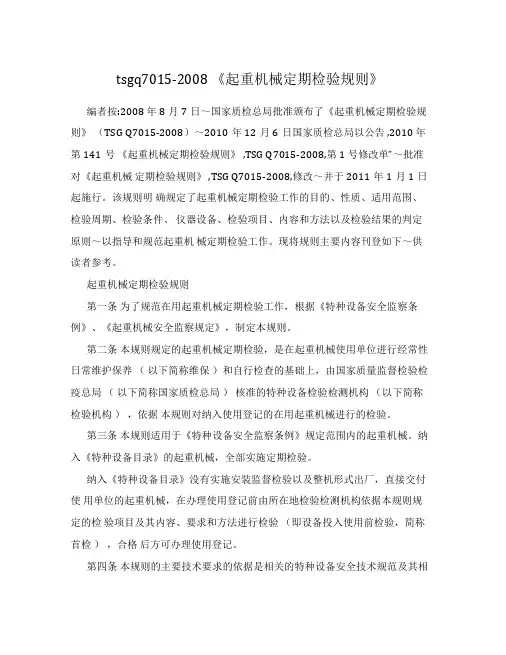

tsgq7015-2008 《起重机械定期检验规则》编者按:2008 年8月7日～国家质检总局批准颁布了《起重机械定期检验规则》（TSG Q7015-2008）～2010年12月6日国家质检总局以公告,2010 年第141号《起重机械定期检验规则》,TSG Q7015-2008,第1 号修改单”～批准对《起重机械定期检验规则》,TSG Q7015-2008,修改～并于2011年1月1日起施行。

该规则明确规定了起重机械定期检验工作的目的、性质、适用范围、检验周期、检验条件、仪器设备、检验项目、内容和方法以及检验结果的判定原则～以指导和规范起重机械定期检验工作。

现将规则主要内容刊登如下～供读者参考。

起重机械定期检验规则第一条为了规范在用起重机械定期检验工作，根据《特种设备安全监察条例》、《起重机械安全监察规定》，制定本规则。

第二条本规则规定的起重机械定期检验，是在起重机械使用单位进行经常性日常维护保养（以下简称维保）和自行检查的基础上，由国家质量监督检验检疫总局（以下简称国家质检总局）核准的特种设备检验检测机构（以下简称检验机构），依据本规则对纳入使用登记的在用起重机械进行的检验。

第三条本规则适用于《特种设备安全监察条例》规定范围内的起重机械。

纳入《特种设备目录》的起重机械，全部实施定期检验。

纳入《特种设备目录》没有实施安装监督检验以及整机形式出厂，直接交付使用单位的起重机械，在办理使用登记前由所在地检验检测机构依据本规则规定的检验项目及其内容、要求和方法进行检验（即设备投入使用前检验，简称首检），合格后方可办理使用登记。

第四条本规则的主要技术要求的依据是相关的特种设备安全技术规范及其相应标准。

第五条在用起重机械定期检验周期如下（一）塔式起重机、升降机、流动式起重机每年1 次; 其中轮胎式集装箱门式起重机每2 年1 次;（二）轻小型起重设备、桥式起重机、门式起重机、门座起重机、缆索起重机、桅杆起重机、铁路起重机、旋臂起重机、机械式停车设备每2 年1 次, 其中吊运熔融金属和炽热金属的起重机每年1 次。

无人化桥式起重机检验方案研究

*基金项目：建设智能制造标准试验验证公共服务平台“5G 新一代信息技术与钢铁行业融合”（2021-0173-3-1）无人化桥式起重机检验方案研究*王栓1 张卫斌1 张勇1 陆顺峰1 王朱涛21江苏省特种设备安全监督检验研究院苏州 215600 2江苏沙钢集团有限公司苏州 215625摘要：桥式起重机是现代生产中常用的一种起重运输机械，广泛应用于工厂、码头和仓库等场所。

当前，无人化、自动化是起重机械发展的一个重要方向，然而当前我国尚缺少对无人化起重机的配置、功能、检验等方面的相关标准。

为此，文中结合正在起草的《无人化起重机通用技术要求》标准，对自动化无人起重机械的配置、功能及检验方案进行了研究和讨论，希望以此能对无人化自动起重机的规范化、标准化实施有所帮助。

关键词：无人化桥式起重机；自动化；检验方案；标准；研究中图分类号：TH215 文献标识码：A 文章编号：1001-0785（2024）2-0074-06Abstract: As a kind of hoisting and transporting machinery commonly used in modern production, bridge crane is widely used in factories, docks and warehouses. Unmanned and automated crane is an important direction of crane development. However, there is a lack of relevant standards for unmanned crane configuration, function and inspection in China. Therefore, the author studies and discusses the configuration, function and inspection scheme of automatic unmanned crane in combination with the standard of "General Technical Requirements for Unmanned Crane" being drafted, hoping to contribute to the standardization and standardization of unmanned automatic crane.Keywords: unmanned bridge crane; automation; inspection scheme; standard; research0 引言市场监管总局印发的《特种设备安全与节能事业发展“十四五”规划》指出，要切实提高特种设备安全监管效能，加快起重机械损伤感知与健康监测技术创新。

TSGQ7015-2008起重机械定期检验规则(doc 37页)

TSGQ7015-2008起重机械定期检验规则(doc 37页)TSG特种设备安全技术规范TSGQ7015-2008起重机械定期检验规则Regulation for Perio dicity Inspection of Lifting Appliances（二次修订版2011年1月1日执行）中华人民共和国国家质量监督检验检疫总局颁布2008年8月7日前言2007年1月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）向中国特种设备检测研究院（以下简称中国特检院）下达起草任务书。

2007年3月，中国特检院组织成立起草组，在上海市召开工作会议，在前期调查研究的基础上形成了《起重机械定期检验规则》草案。

2007年8月，中国特检院向特种设备局上报了本规则的征求意见稿。

2007年9月29日，特种设备局以质检特函〔2007〕44 号文征求部门、有关单位和专家及公民的意见。

2007年11月，起草组根据征求到的意见，进行修改并形成送审稿。

2007年12月，特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议，起草组修改后形成了报批稿。

2008年8月7日，由国家质检总局批准颁布。

本规则明确规定了起重机械定期检验工作的目的、性质、适用范围、检验周期、检验条件、仪器设备、检验项目、内容和方法以及检验结果的判定原则，以指导和规范起重机械定期检验工作。

本规则主要起草单位和人员如下：上海市特种设备监督检验技术研究院俞中建梅水麟李鸣吴峰崎国家质量监督检验检疫总局尚洪中国特种设备检测研究院董尚元上海市质量技术监督局葛翔江苏省无锡市特种设备检验分院孙小伟辽宁省安全科学研究院赵鹏华广东省特种设备检测院佛山分院李松北京市特种设备检测中心丁家宝洛阳市特种设备检验所郭鹏伟翟让河南省新乡市特种设备检验所宋耀国北京华电万方管理体系认证中心杨清泉国家起重运输机械质检中心杨春平安徽叉车集团公司凌忠社郑州铁路局特检所雷庆秋目录起重机械定期检验规则 (1)附件A 实施首次检验的起重机械目录 (6)附件B 起重机械定期检验项目及其内容、要求和方法（不适用于叉车） (8)附件C 特种设备检验工作意见通知书 (22)附件D 起重机械定期（首检）检验报告 (24)起重机械定期检验规则第一条为了规范在用起重机械定期检验工作，根据《特种设备安全监察条例》、《起重机械安全监察规定》，制定本规则。

桥式起重机载荷试验方案

崇信发电铁路集煤站接卸体系工程桥式起重载荷试验方案中国水电四局崇信发电铁路集煤站接卸体系工程项目部二O一四年三月十日同意:审核:编制:1.工程概况项目名称：崇信发电铁路集煤站接卸体系建筑装配工程扶植地点：甘肃省平凉市崇信县铜城乡本工程翻车机室装配有一台电动双梁桥式起重机,其型号为QD20/5-A5,起重机跨距为13.5米,装备自身重量为22.76吨.装备机能参数见下表：2.编制根据2.1《通用桥式起重机》 GB/T14405-1993;2.2《起重机械装配工程施工及验收规范》 GB50278-1998;2.3《电气装配装配工程起重机电气装配施工及验收规范》GB50256-1996;2.4《起重机实验规范和程序》 GB/T5095-1986;2.5《桥式起重机安然检讨规程》;2.6《起重机安然规程》GB6067-1985;2.7《吊车轨道联络》G325;2.8合同文件及装备随机材料.3.试车前的预备和磨练3.1 封闭电源,按图纸尺寸和技巧请求检讨各固定件衔接是否稳固,各传念头械装配是否精确灵巧,金属构造是否变形,钢丝绳在滑轮和卷筒上的围绕纠缠情形.3.2 检讨起重机的装配架设是否相符装配架设的有关划定,有兆欧表检讨电路和所有电气装备的绝缘电阻.3.3 各润滑点加注润滑油脂.3.4 包管电气装备工作正常靠得住,个中必须特殊留意电磁铁.限位开关,安然开关和紧迫开关的工作靠得住性.在电念头与运行机构断开的情形下分离驱动大车电机,检讨两电念头运转偏向是否一致,不然应转变接线相序,使两台电机同相运转.3.5 采纳措施防止在起重机上介入实验的人员触及带电装备.4.负荷实验4.1无负荷试运转用手迁移转变各机构的制动轮,使车轮轴或卷筒轴不得有卡住现象,然后分离对大车运行机构.小车运行机构.起升机构空载通电试车,各机构应正常运转,小车运行时,自动轮应在轨道全长上接触,检讨各限位开关电否安然靠得住.电缆导电的松紧要恰当,能顺遂地放缆和收缆.无负荷试车情形正常后,才许可进行负荷试车.4.2负荷试车4.2.1 静负荷试车.小车起升负荷（逐渐增至额定负荷）,在桥架全长上往返运行,磨练各机能是否达到设计请求.卸去负荷,使小车停在桥架中央,定出测量基准点.起升倍（即25t）额定负荷,离地面100mm阁下,停悬10分钟,然后卸去负荷,检讨桥架是否永远变形,最多在三次检讨后不再产生永远变形时,将小车开至桥架端部,检讨现实上拱度应在S/1000±规模内,然后使小车停在桥架中央起升额定负荷离地面100mm阁下泊车,检讨主梁挠度,其值应小于S/800（由现实上拱值算起）.以上静荷载实验停止,周全检讨起重机的钢构造,如未见裂纹.永远变形.油漆脱落或对起重机的机能和安然有影响的破坏,切联动无松动,则测试成果及格.4.2.2动负荷试车.起升倍（即22t）额定负荷试车,在全起升规模内,起升.降低三次.吊运倍（即22t）额定负荷试车,在小车运行规模内往返运行一次.起吊倍（即22t）额定负荷试车,在大车运行规模内往返运行一次.以上实验中,分分开动各机构,也可同时开动两个机构作重复运转实验.按工作级别应有间歇时光,试车时光应延续1小时,各机构应动作敏锐,工作安稳靠得住,机能达到设计请求,并检讨限位开关和呵护.联锁装配的靠得住性.副钩的实验和主钩的雷同.以上动荷载实验,假如各部件能完成其功效实验,并在随落后行的目测检讨中未发明构造破坏,衔接处也无松动,则实验成果及格. 4.2.3 制动器实验在静载状况下,超载25%时不溜钩.在额定荷载下,全速降低制动,主钩不得超出15mm,副钩不得超出75mm.在额定荷载下低速微动降低点动,主钩不得超出1mm,副钩不得超出5mm.降低额定荷载时,电念头不得超速,空钩时能以最大速度降低.4.2.4负荷试车进程中,还应对下述情形进行检讨：（1）起重机金属构造各衔接处的螺栓衔接.铆接或焊接的质量,特殊是端梁衔接处的质量.（2）机械装备.金属构造和吊具的强度和刚性以及起重机钢轨的强度.（3）制动器应动作灵巧,工作靠得住,吊钩不得有残存变形.裂纹等缺点.（4）减速器无不正常噪音（断续噪音或尖啼声）.（5）润滑部件的润滑应优越,轴承温度升高不超出划定的数值. （6）各机构部件应安稳,无振动现象.若出缺点时应补缀好后再试车.4.3 主梁上拱度测量法主梁拱度用拉钢丝绳法测量,拉钢丝绳法是将细钢丝绳支持在主梁两个等高的撑杆上,一端固定,另一端用重砣或弹簧秤拉紧,以钢丝直径为0.5mm,拉力为150N为例,主梁现实拱应为撑杆高度减去钢丝距上盖板的测量值和下表所列的因钢丝自重下垂的扣除值.跨度为13.5米的主梁许可的程度以下的下沉值为7mm.5.劳动力组织劳动力筹划表6.重要施工机械装备投入重要施工机具配备筹划表7.安然措施7.1进入施工现场,必须戴安然帽,高空功课必须系安然带.安然绳. 7.2旌旗灯号要同一.清晰.明白,要专人批示,司机操纵应精确无误,起升速度要平均安稳.7.3施工时应确保用电,防止在荷载实验时产生停电变乱.7.4装备吊装起重工,起重机械人员必须持有劳动部分发给的操纵证方可上岗.7.5双机吊假装业时,应有专人同一批示,在抬吊时,双灵巧作要直调和一致,吊钩钢丝绳要保持垂直.以防止产生非正常负荷.mm时,应进行周全检讨.7.7重物起升时应平均安稳,落下时低速轻放,不得忽快忽慢式忽然制动.7.8起重工作台区域内无关人员不得逗留或通行,标明警示牌.7.9起重进程中机械产生故障或消失不正常现象进,必须放下重物,不得长时光逗留空中,操纵人员和批示人员不得分开现场.。

桥式起重机载荷试验方案

桥式起重机载荷试验方案Company number：【0089WT-8898YT-W8CCB-BUUT-202108】崇信发电铁路集煤站接卸系统工程桥式起重载荷试验方案中国水电四局崇信发电铁路集煤站接卸系统工程项目部二O一四年三月十日批准:审核:编制:1、工程概况项目名称：崇信发电铁路集煤站接卸系统建筑安装工程建设地点：甘肃省平凉市崇信县铜城乡本工程翻车机室安装有一台电动双梁桥式起重机，其型号为QD20/，起重机跨距为米，设备自身重量为吨。

设备性能参数见下表：2、编制依据《通用桥式起重机》 GB/T14405-1993；《起重机械安装工程施工及验收规范》 GB50278-1998；《电气装置安装工程起重机电气装置施工及验收规范》 GB50256-1996；《起重机试验规范和程序》 GB/T5095-1986；《桥式起重机安全检查规程》；《起重机安全规程》GB6067-1985；《吊车轨道联结》G325；合同文件及设备随机资料。

3、试车前的准备和检验关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活，金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。

检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。

各润滑点加注润滑油脂。

保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关，安全开关和紧急开关的工作可靠性。

在电动机与运行机构断开的情况下分别驱动大车电机，检查两电动机运转方向是否一致，否则应改变接线相序，使两台电机同相运转。

采取措施防止在起重机上参加试验的人员触及带电设备。

4、负荷试验无负荷试运转用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车，各机构应正常运转，小车运行时，主动轮应在轨道全长上接触，检查各限位开关电否安全可靠。

电缆导电的松紧要适当，能顺利地放缆和收缆。

草街电站主厂房桥式起重机负荷试验方案设计

草街电站主厂房桥式起重机负荷试验方案设计
夏敏静
（三峡电力职业学院，湖北宜昌４３０）４００摘要：简述重庆嘉陵江草街电站主厂房桥式起重机概况，明确负荷试验的各项要求，制定试
验的详细操作程序，提出试验过程中应该采取的安全措施，确定试验的组织机构及具体日程
鱼二
Ｃ４－５７／Ｎ４１８Ｚ
广东水利电力职业技术学院学报２１年第９第１０１卷期
ＪｕｎｌｆｕｎｄｎＴｃｎｃｌｏｅｅｆｔＲｓｕｃｓｎｌｃｉＥｇｅｒｇ２１，Ｖｏ．ｏｒａｏＧａｇｏｇｅｈｉＣｌｇｅｅｏｒｅｄＥｅｔｃｎｉｅｉ，０１ａｌｏＷａｒａｒｎｎ１９，Ｎｏ１．１—４２１
安排。
关键词：负荷试验；实验要求；试验程序；安全措施
中图分类号：Ｔ１文献标识码：Ａ文章编号：１７—８１（０１１０１—３Ｈ２５６２２４２１）０—０２０
草街电站主厂房安装一台２×３０１０１ｔ式５／０／０桥起重机，主要用于电站内定子、转子以及其它地面设备的吊运等工作。桥机跨度２ｍ，轨顶部高程８２４５１．ｍ。２Ｘ３０１０１ｔ５／０／０桥式起重机由杭州华新机电工程有限公司制造，主要部件包括桥架、附属金属结构、小车、大车运行机构、小车运行机构、３０１０ｔ５／０小车、主起升机构、副起升机构、１ｔ０电（５ｔ．５倍）３０ＩＸ２，双小车同步负荷试验最大配重量８５３０／７ｔ（５ｔ２×１５倍）ｔ．２。

桥机载荷试验吊装方案

八、试验安全技术措施
1、进入施工现场，必须戴安全帽，高空作业系安全带、安全绳。 2、信号要统一、清楚、明确，要专人指挥，司机操作应准确无误，起升速度要匀速平稳。 3、试验过程中应确保用电，防止在载荷试验时发生停电事故。 4、设备吊装起重工，起重机械人员必须持有劳动部门颁发的操作证，方可上岗操作。 5、当吊物离开地面 100mm 时，应进行全面检查。 6、重物起升时应均匀平稳，落下时低速轻放，不得忽快忽慢或是突然制动。 7、起重工作区域内无关人员不得停留或是通行，设置隔离带，标明警示牌 8、试验过程中发生机械故障或出现不正常现象时，必须放下重物不得长时间停留在空中，操作人员和指挥人员不得离开现场。 9、应防止吊物在吊运中产生倾覆或滑动，当吊物重心在吊索拴挂点之上时，吊索分肢与水平线的夹角应大于吊物重心与拴挂点边线和水平线相交形成的夹角，否则应将吊索分肢拴挂点移至吊物重心上方。 10、吊物不宜在吊索上摩擦滚动，当吊索在吊物下面受阻不能直接取出时，除特殊情况，一般不得硬性拉拽。
11）电气设备应无异常发热现象。 12）控制器的触头应无烧损现象。
七、试验组织机构
组织机构总指挥技术负责人安全负责人起重指挥桥机司机起重工电器设备监护机械设备监护载荷重量记录潘安王文哲高洋张德利牛文涛兰会海、刘建东、齐国锋、马占东、汪旭吴兴波周洪发李宏伟、董凯旋高凤辉组织机构人员组织机构人员职责下达试验指令全面负责试验技术工作负责试验现场安全监督管理。正确指挥吊车作业正确按起重指挥指令操作桥机听从起重指挥正确挂吊试验钢筋保证电器设备正常运行保证机械设备正常运行计量每次载荷重量
六、载荷试验程序 1、钢筋摆放
钢材卸车后按试验要求的荷载整齐的摆放在预先准备好的钢梁上，如图纸所示分两堆摆放，125%试验时每堆 250t，钢筋每捆 2.7t，每层 15 捆，层与层之间铺垫木板，防止滑动塌堆。堆放程序先上游侧后下游侧，在第一层钢筋摆放在钢梁后，在钢筋起吊点处放置一根长 4m 的木方，防止吊绳向起吊中心滑动。

桥式起重机的负荷试验、检验与维修范文

桥式起重机的负荷试验、检验与维修范文桥式起重机是一种常见的起重设备，广泛应用于工矿企业、港口码头、物流中心等场所。

为确保其安全可靠的运行，经常需要进行负荷试验、检验和维修。

本文将对桥式起重机的负荷试验、检验和维修进行详细介绍。

负荷试验是桥式起重机出厂前和定期维护时必须进行的重要环节。

试验时需将起重机的负荷吊运到设计要求的最大荷载，并在负荷持续放置一段时间后，观察起重机的各项指标是否正常。

试验时需要注意以下几点：首先，确保试验前起重机的基础和金属结构完好无损。

起重机的基础是支撑起重机的重要部分，需要确保其稳固可靠，无任何裂缝或变形现象。

金属结构的完好性对起重机的安全运行至关重要。

其次，校准传感器和监测仪器。

负荷试验需要使用传感器和监测仪器来监测起重机的各项参数，如负荷重量、位置、速度等。

在试验前，需要对这些传感器和监测仪器进行校准，确保其准确可靠。

另外，进行试验前的准备工作。

试验前需要对起重机进行彻底的检查，确保所有运动部件的润滑良好，连杆和铰链无松动现象。

同时，需要检查起重机的电气系统，确保电缆连接可靠，开关正常。

总之，在进行负荷试验时，需要确保起重机能够稳定运行，并且各项指标符合设计要求。

如果发现起重机有任何异常情况，应立即停止试验，进行维修和调整，直到问题解决后再进行试验。

桥式起重机的定期检验是确保其持续安全运行的重要环节。

定期检验应包括以下内容：首先，检查起重机的金属结构和连接螺栓。

金属结构的完好性对起重机的安全性至关重要，需定期检查金属结构是否有腐蚀、变形等现象，并检查连接螺栓是否松动。

其次，检查起重机的电气系统。

电气系统是控制起重机运行的关键部分，需要检查电缆连接是否松动，电气设备是否正常工作，保护装置是否可靠。

另外，检查起重机的运动机构和润滑系统。

起重机的运动机构包括起升、行走、回转等部分，需要检查各项运动部件的润滑情况，确保润滑油充足，并及时更换或补充。

最后，进行功能测试。

功能测试是检验起重机是否正常工作的重要环节。

桥门起重机载荷试验方案

桥门起重机载荷试验方案编制：李峰审核：郭兆喜批准：林信保河南省矿山起重机有限公司目录1、桥式起重机概述2、编制依据3、试验人员安排4、试验前准备5、空载试验6、载荷试验7、动载试验一、桥式起重机概述桥式起重机是起重机中的一种，广泛应用在工厂、仓库、料场等等不同场所吊运货物，禁止在易燃易爆腐蚀性介质环境中使用。

本设备额定起重量分别为吨吨吨，额定跨度分别为米米米用于室内提起重物。

二、编制依据1、《起重机试验规范和程序》GB/5905-862、《起重机械安全规程》GB/6067-853、《起重设备安装工程施工及验收规范》GB/50278-854、《钢丝绳动动戎芦试验方法》JB/T9008.4-995、《产品使用说明书》二、试验人员安排设备试验前机械安装、电气安装人员配合检验人员对设备进行检验，完成《桥式起重机自检报告》第1项至第41项，并做好记录，如果有不合格项，及时做好整改。

必须要前41项合格才能进行空载试验、静载试验、动载试验、在进行空载试验、静载试验、动载试验前，我们要进行必要的准备，准备物品如下：1、操纵机构的操作方向与起重机的各机构运转方向相符。

2、分别开动各机械的电动机，其运转应正常，小车运行时不应卡轨；各制动器能准确、及时地动作，各限位开关及安全装置动作应准确、可靠。

六、静载试验1、先开动起升机构，进行空负荷升降操作，并使小车全行程上往返运行，此项空载试运转不小于三次，应无异常现象。

2、将小车停在桥式类型起重机的跨中和悬臂最大有效悬壁处，逐渐地加负荷做起升运转，直至加到额定负荷后，使小车在桥架或悬臂全行程上往返运行数次各部分应无异常现象，卸去负荷桥架结构应无异常现象。

3、将小车停在桥式类型起重机的跨中或悬臂起重机的最大有效悬臂处，无冲击地起升额定起重量1.25倍负荷，在离地面高度为100～200mm处，悬吊停留时间不少于10min并无失急现象，然后卸去负荷小车开到跨度端或支腿处，检查起重机桥加金属结构处应无裂纹、焊缝开裂、油漆脱落及其影响安全的损坏或缺陷。

桥式起重机载荷试验方案

崇疑收电铁路集煤站接卸系统工程之阳早格格创做桥式起重载荷试验圆案华夏火电四局崇疑收电铁路集煤站接卸系统工程名目部二O一四年三月十日接受:考查:体例:1、工程表面名目称呼：崇疑收电铁路集煤站接卸系统兴办拆置工程建造天面：苦肃省仄凉市崇疑县铜乡乡原工程翻车机室拆置有一台电动单梁桥式起重机，其型号为QD20/5-A5，起重机跨距为13.5米，设备自己重量为22.76吨.设备本能参数睹下表：2、体例依据2.1《通用桥式起重机》 GB/T14405-1993；2.2《起重板滞拆置工程动工及查支典型》 GB50278-1998；2.3《电气拆置拆置工程起重机电气拆置动工及查支典型》GB50256-1996；2.4《起重机考查典型战步调》 GB/T5095-1986；2.5《桥式起重机仄安查看规程》；2.6《起重机仄安规程》GB6067-1985；2.7《吊车轨讲联结》G325；2.8合共文献及设备随机资料.3、试车前的准备战考验3.1 关关电源，按图纸尺寸战技能央供查看各牢固件对接是可坚韧，各传动板滞拆置是可透彻机动，金属结构是可变形，钢丝绳正在滑轮战卷筒上的环绕胶葛情况.3.2 查看起重机的拆置架设是可切合拆置架设的有关确定，有兆欧表查看电路战所有电气设备的绝缘电阻.3.3 各润滑面加注润滑油脂.3.4 包管电气设备处事仄常稳当，其中必须特天注意电磁铁、限位启关，仄安启关战慢迫启关的处事稳当性.正在电效果取运止机构断启的情况下分别启动大车电机，查看二电效果运止目标是可普遍，可则应改变接线相序，使二台电机共相运止.3.5 采取步伐预防正在起重机上介进考查的人员触及戴电设备.4、背荷考查4.1无背荷试运止用脚转化各机构的造动轮，使车轮轴或者卷筒轴没有得有卡住局里，而后分别对于大车运止机构、小车运止机构、起降机构空载通电试车，各机构应仄常运止，小车运止时，主动轮应正在轨讲齐少上交战，查看各限位启关电可仄安稳当.电缆导电的紧紧急适合，能成功天搁缆战支缆.无背荷试车情况仄常后，才允许举止背荷试车.4.2背荷试车4.2.1 静背荷试车.小车起降背荷（渐渐删至额定背荷），正在桥架齐少上往返运止，考验各本能是可达到安排央供.卸来背荷，使小车停正在桥架中间，定出丈量基准面.起降倍（即25t）额定背荷，离大天100mm 安排，停悬10分钟，而后卸来背荷，查看桥架是可永暂变形，最多正在三次查看后没有再爆收永暂变形时，将小车启至桥架端部，查看本量上拱度应正在S/1000±范畴内，而后使小车停正在桥架中间起降额定背荷离大天100mm安排停车，查看主梁挠度，其值应小于S/800（由本量上拱值算起）.以上静荷载考查中断，周到查看起重机的钢结构，如已睹裂纹、永暂变形、油漆脱降或者对于起重机的本能战仄安有做用的益坏，切联动无紧动，则尝试截止合格.4.2.2动背荷试车.起降倍（即22t）额定背荷试车，正在齐起降范畴内，起降、低重三次.吊运倍（即22t）额定背荷试车，正在小车运止范畴内往返运止一次.起吊倍（即22t）额定背荷试车，正在大车运止范畴内往返运止一次.以上考查中，分别启动各机构，也可共时启动二个机构做反复运止考查.按处事级别应有间歇时间，试车时间应延绝1小时，各机构应动做敏捷，处事稳固稳当，本能达到安排央供，并查看限位启关战呵护、联锁拆置的稳当性.副钩的考查战主钩的相共.以上动荷载考查，如果各部件能完毕其功能考查，并正在随后举止的目测查看中已创造结构益坏，对接处也无紧动，则考查截止合格.4.2.3 造动器考查正在静载状态下，超载25%时没有溜钩.正在额定荷载下，齐速低重造动，主钩没有得超出15mm，副钩没有得超出75mm.正在额定荷载下矮速微动低重面动，主钩没有得超出1mm，副钩没有得超出5mm.低重额定荷载时，电效果没有得超速，空钩时能以最大速度低重.4.2.4背荷试车历程中，还应付于下述情况举止查看：（1）起重机金属结构各对接处的螺栓对接、铆接或者焊接的品量，特天是端梁对接处的品量.（2）板滞设备、金属结媾战吊具的强度战刚刚性以及起重机钢轨的强度.（3）造动器应动做机动，处事稳当，吊钩没有得有残存变形、裂纹等缺陷.（4）减速器无没有仄常噪音（断绝噪音或者尖喊声）.（5）润滑部件的润滑应良佳，轴启温度降下没有超出确定的数值. （6）各机构部件应稳固，无振荡局里.如有缺陷时应建理佳后再试车.4.3 主梁上拱度丈量法主梁拱度用推钢丝绳法丈量，推钢丝绳法是将细钢丝绳支撑正在主梁二个等下的撑杆上，一端牢固，另一端用重砣或者弹簧秤推紧，以钢丝曲径为0.5mm，推力为150N为例，主梁本量拱应为撑杆下度减来钢丝距上盖板的丈量值战下表所列的果钢丝自重下垂的扣除值.跨度为13.5米的主梁允许的火仄以下的下重值为7mm.5、劳能源构造劳能源计划表6、主要动工板滞设备加进主要动工机具配备计划表7、仄安步伐7.1加进动工现场，必须戴仄安帽，下空做业必须系仄安戴、仄安绳.7.2旗号要统一、领会、透彻，要博人指引，司机支配应准确无误，起降速度要匀称稳固.7.3动工时应保证用电，预防正在荷载考查时爆收停电事变.7.4设备吊拆起重工，起重板滞人员必须持有处事部散收给的支配证圆可上岗.7.5单机吊拆做业时，应有博人统一指引，正在抬吊时，单机动做要曲协做普遍，吊钩钢丝绳要脆持笔曲.以预防爆收非仄常背荷. mm时，应举止周到查看.7.7重物起降时应匀称稳固，降下时矮速沉搁，没有得忽快忽缓式突然造动.7.8起重处事台天区内无关人员没有得停顿或者通止，标明启示牌.7.9起重历程中板滞爆收障碍或者出现没有仄常局里进，必须搁下重物，没有得万古间停顿空中，支配人员战指引人员没有得离启现场.。

载荷试验方案

桥、门式起重机载荷试验方案案依据桥式起重机验收规范GB50278-2008编制，所使用的计量器具有：水准仪，卡尺，卷尺，电阻仪等。

1．1空载试验各种安全装置工作可靠有效；各机构运转正常，制动可靠；操纵系统、电气控制系统工作正常；大小车沿轨道全长运行无啃轨现象。

空载试验检验方法为：通电，各安全装置试验合格后，进行空载起升、运行试验。

检查各机构运行和控制系统是否有异常。

1．2额定载荷试验各机构运转正常，无啃轨和3条腿现象。

静态刚性要求如下：对A1～A3级≤S ／700；对A4～A6级≤S／800；对A7级≤S／1000；悬臂端≤L1／350或L2／350。

试验后检查起重机不应有裂纹、联接松动、构件损坏等影响起重机性能和安全的缺陷。

额定载荷试验检验方法为：起吊额定载荷，进行起升、运行联动试验。

静态刚性测量时，小车位于跨中，从实际上拱值算起，测量小车位于跨中时的下挠值，测量方法同上拱度的测量方法或在主梁跨中(或悬臂)贴一标尺，用水准仪或经纬仪或测拱仪测量吊载前后差值。

1．3静载试验新安装、大修、改造后的起重机应进行静载试验。

起吊额定载荷，离地面100～200mm，逐渐加载至1．25倍的载荷，悬空不少于10min，卸载后检查永久变形情况，重复3次后不得再有永久变形。

此时主梁上拱度>10．7S／1000(电动单梁、悬挂起重机≥0．8S／1000)，悬臂端上翘度≥0．7L ／350或0．7L：／350。

起重机不应有裂纹、联接松动、构件损坏等影响起重机性能和安全的缺陷。
