水准仪操作规程

水准仪操作规程一、引言水准仪是一种用于测量地面高程差的精密仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

为了确保水准仪的正确使用和测量结果的准确性，制定本操作规程。

二、设备准备1. 检查水准仪的外观是否完好，并清洁仪器表面。

2. 检查水准仪的各个部件是否正常运转，如水平气泡管、望远镜、调焦装置等。

3. 检查水准仪的支架是否稳固，确保能够平稳放置仪器。

4. 检查水准仪的三脚架是否牢固，调整脚底垫平衡仪器。

三、测量操作1. 放置水准仪a. 在需要测量的位置，选择一个平坦稳固的地面，放置三脚架。

b. 将水准仪放置在三脚架上，确保仪器水平并稳固。

2. 调平水准仪a. 通过调整三脚架的脚底垫，使水准仪保持水平状态。

b. 使用水平气泡管进行精确调平，调整水平气泡管使气泡位于中央位置。

3. 定位目标点a. 使用望远镜对准目标点，确保目标点位于准线上。

b. 使用调焦装置调整望远镜的焦距，使目标点清晰可见。

4. 读取测量结果a. 使用水平尺对准水准仪的准线，读取目标点的高程差。

b. 进行多次测量，取平均值以提高测量结果的准确性。

5. 记录测量数据a. 将每次测量的高程差记录在测量表格中，包括测量时间、目标点编号、高程差等。

b. 确保记录的数据准确无误，方便后续数据处理和分析。

四、维护保养1. 每次使用后，及时清洁水准仪的表面，并放置在干燥通风的地方。

2. 定期检查水准仪的各个部件是否正常运转，如有异常及时维修或更换。

3. 避免水准仪受到剧烈震动或碰撞，保持仪器的稳定性和精度。

4. 定期校准水准仪，确保测量结果的准确性。

五、安全注意事项1. 使用水准仪时，应注意周围环境的安全性，避免发生意外事故。

2. 在使用水准仪时，应穿戴适当的劳动防护用品，如安全帽、防护眼镜等。

3. 在操作过程中，严禁将望远镜对准太阳或其他强光源，以免损坏仪器和危害视力。

4. 在携带和存放水准仪时，应轻拿轻放，避免受到损坏。

六、附录1. 水准仪操作记录表时间目标点编号高程差8:00 TP1 +1.208:30 TP2 +0.809:00 TP3 +1.102. 水准仪维护保养记录表时间维护内容处理情况2022/1/1 清洁仪器表面已处理2022/2/1 检查各部件运转情况未处理2022/3/1 校准水准仪已处理以上为水准仪操作规程的详细内容，按照规程进行操作可确保水准仪的正确使用和测量结果的准确性。

影像仪作业指导书

影像仪作业指导书一、引言影像仪是一种用于捕捉、处理和显示影像的设备，广泛应用于医学、工业、科学研究等领域。

本作业指导书旨在帮助操作人员正确使用影像仪，保证其正常运行和准确获取影像数据。

二、安全注意事项1. 在操作影像仪前，请确保已经阅读并理解本指导书的内容。

2. 使用影像仪时，应戴上适当的防护眼镜和手套，避免对眼睛和皮肤造成伤害。

3. 请确保影像仪放置在平稳的台面上，并避免与其他设备或物体发生碰撞。

4. 在清洁和维护影像仪时，务必断开电源，避免触电危险。

三、影像仪的基本操作1. 打开影像仪电源，等待其启动完成。

2. 将待扫描的物体放置在影像仪的扫描区域内。

3. 调整影像仪的设置，如分辨率、亮度、对比度等，以获得所需的影像效果。

4. 点击“开始扫描”按钮，影像仪将开始扫描物体并生成相应的影像数据。

5. 扫描完成后，保存影像数据到指定的存储设备或计算机中。

四、影像数据处理1. 使用影像处理软件打开保存的影像数据。

2. 根据需要，进行图像调整，如裁剪、旋转、放大缩小等操作。

3. 根据实际情况，选择合适的滤镜、增强算法等对影像进行处理。

4. 如有需要，可以进行图像分析，如测量、计数、面积计算等。

5. 完成影像数据处理后，保存处理结果或导出为其他格式的文件。

五、影像仪的日常维护1. 定期清洁影像仪的外壳和扫描区域，使用柔软的布料擦拭，避免使用化学溶剂。

2. 检查影像仪的连接线是否松动或损坏，如有问题及时更换。

3. 定期检查影像仪的光源和传感器，确保其正常工作。

4. 如发现影像仪出现故障或异常情况，应立即停止使用，并联系维修人员进行检修。

六、故障排除1. 影像仪无法启动：检查电源线是否插好，确认电源是否正常。

2. 影像数据质量差：检查影像仪的设置是否正确，如分辨率、亮度等。

3. 影像仪无法保存数据：检查存储设备是否正常连接，确认存储空间是否足够。

4. 影像仪显示异常信息：根据显示的错误信息，参考用户手册或联系维修人员进行处理。

水准测量作业指导书(水准仪)

水准测量作业指导书一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。

在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。

通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。

由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。

二、水准测量外业工作（一）水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(BenchMark)，简记为BM。

水准测量通常是从水准点引测其它点的高程。

水准点有永久性和临时性两种。

国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。

在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。

有些水准点也可设置在稳定的墙脚上，称为墙上水准点。

建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。

埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。

水准点编号前通常加BM字样，作为水准点的代号。

水准测量路线形式主要有：闭合水准路线、附合水准路线和支水准路线。

（1）闭合水准路线从某一已知水准点BM1开始，沿各高程待定的水准点1、2、3、4进行水准测量，最后仍回到原水准点BM1，称为闭合水准路线。

（2）附合水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2、3进行水准测量，最后附合到另一个已知高程的水准点BM2上，称为附合水准路线。

（3）支水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2进行水准测量，其路线既不闭合又不附合，称为支水准路线。

（二）水准测量的实施1、当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器采用以测出两点的高差，一般采用后-前-前-后的方法进行测量，进行二等水准测量时，为测A、B点高差，在AB线路上增加1、2、3、4……等中间点，将AB高差分成若干个水准测站。

Sprinter水准仪说明书

Version 1.0 1.0 版1Introduction Sprinter 150M_CN/250M_CN - 1.0.0en EN ZH User Manual (English)1.Introduction Purchase Congratulations on the purchase of a new Leica Geosystems elec-tronic level. It is designed to make levelling works easier and quicker on any construction site.Product This manual contains important safety direc-tions as well as instructions for setting up the product and operating it. Refer to "12. Safety Directions" for further information.Read carefully through the User Manual before you use the product.Product identification The model and the serial number of your product are indicated on the type plate.Enter the model and serial number in your manual and always refer to this information when you need to contact your agency or Leica Geosystems authorized service workshop.Type: ____________Serial no.: ____________Validity of this manual This manual is valid for Sprinter 150M_CN/250M_CN.Trademarks All trademarks are the property of their respective owners.Available documentationSymbolsThe symbols used in this Manual have the following meanings:ƽDANGER Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.ƽWARNING Indicates a potentially hazardous situation or an unintended use which, if not avoided, could result in death or serious injury.ƽCAUTION Indicates a potentially hazardous situation or an unintended use which, if not avoided, may result in minor or moderate injury and / or appreciable material, financial and environmental damage.)Important paragraphs which must be adhered to in practice as they enable the product to be used in a technically correct and efficient Description Sprinter 150M_CN/250M_CN User Manual All instructions required in order to operate the product to a basic level are contained in this User Manual. Provides an overview of the system together with technical data and safety directions.2Instrument Components Sprinter 150M_CN/250M_CN - 1.0.0en Table of Contents1.Introduction.....................................................................12.Instrument Components..................................................23.Measurement Preparations.............................................34.User Interface..................................................................45.Set of Characters..........................................................106.Operation......................................................................107.Data Transfer DataLoader.............................................298.Check & Adjust..............................................................309.Error Messages.............................................................3210.Operation Messages.. (33)11.Care and Transport (35)12.Safety Directions (36)13.Technical Data (43)14.International Warranty, Software Licence Agreement (46)15.Index.............................................................................46 2.Instrument Components Container Contents Sprinter, batteries (4x), allen key, user manual, strap, CD-ROM (incl. DataLoader), USB cable.a)Horizontal fine motion screw b)Battery compartment incl. phone jab interface for USB cable c)Circular level d)Gunsight e)Focusing knobf)Handle g)Eyepiece h)LCD display i)Base plate j)Levelling footscrewAccessoriesTripod, aluminum staff (region dependant), fibre glass staff (to achieve 0.7 mm accuracy with Sprinter 250M_CN). (Optional: sunshade, 4 rechargeable batteries and charger)3.Measurement Preparations3.1Change BatteryInsert 4 AA dry cells according to the positive and negative signs as indicated on the holder.)Always replace with a complete battery set!)Do not use old and new batteries together.)Do not use batteries from different manufacturers or batteries of different types.3.2Set-up InstrumentLevelling•Set up the tripod. Extend the legs to a suitable length and ensure that the tripod head is approximately level. Tread the tripod shoes firmly into the ground to ensure stability.•Mount the instrument on the tripod by screwing the tripod screw onto the base of the instrument.•Use the three levelling foot screws to center the circular bubble in order to level the instrument.Eyepiece AdjustmentPoint the telescope to a uniform light surface such as a wall or a piece of paper. Turn the eyepiece until the cross hairs are sharp or distinct.Target Image FocusingUse the gunsight to aim the objective lens at the staff. Turn the hori-zontal fine motion screw until the staff is nearly centered in the field of view and then turn the focusing knob to focus on the staff. Ensure that staff image and reticle are sharp or distinct.Power ONThe instrument is ready to measure.)Technical hints:•First check and adjust the electronic and optical line-of-sight errors, then the circular level on the instrument and then the staff: before starting work in the field, after long storage periods, after long transportation.•Keep the optics clean. Dirt or condensation on the optics can limit measurements.•Before starting work, let the instrument adjust to the ambient temperature (approx. 2 minutes per °C of temperature differ-ence).•Avoid measuring through window panes.•Staff sections have to be fully extended and properly secured. •Touching the upper third of the tripod, can damp vibrations at the instrument due to wind.•Use the lens hood to cover the objective when backlight disturbs. •Evenly illuminate the measuring area of the staff with a flashlight or spotlight in darkness.3Measurement Preparations Sprinter 150M_CN/250M_CN - 1.0.0ener Interface4User Interface Sprinter 150M_CN/250M_CN - 1.0.0en5User Interface Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH Modes Measurement Mode Tracking MENU Settings Adjustment Mode MEASTRK MENUSET ADJBFBF6User Interface Sprinter 150M_CN/250M_CN - 1.0.0en7User Interface Sprinter 150M_CN/250M_CN - 1.0.0enMeasurement and Data Display SymbolsPtID: / RfID:Point ID / Reference Benchmark ID BM:Benchmark elevation dH:Height Difference Elv:Elevation D.Elv:Design ElevationMenu SettingSelections (sub-selections)Line Leveling (,, , BIF, BF,BFFB)8User Interface Sprinter 150M_CN/250M_CN - 1.0.0enMenus Selections (sub-selections)Descriptions10.Settings Contrast (10 levels)LCD display contrast setting.Unit (M, Int. ft, US ft, Ft in 1/16 inch)Unit setting.AutoOff (ON 15 min. / OFF)ON 15 min., instrument will be switched off about 15 minutes after the last keypress. OFF, the instrument will not auto switch off.Rounding (Standard / Precise)Minimum reading display setting.In metric:•Standard = 0.001m for height and 0.01m for distance•Precise = 0.0001 m for height and 0.001m for distanceIn Ft (Int. and US ft):•Standard = 0.01 ft for height and 0.1 ft for distance•Precise = 0.001 ft for height and 0.01 ft for distanceIn Ft in 1/16 inch:•Precise & Standard = ft-inch-1/16 inch for height and distanceBeep (ON / OFF)Trigger key acoustic signal setting.Communication settings for RS232 interface.RS232 (Baudrate: 1200, 2400, 4800,9600, 19200, 38400; Parity: None, Odd,Even; Stop Bit: 1, 2; Data Bit: 7, 8)Tilt Warning (ON / OFF)Electronic tilt warning setting.Backlight (ON / OFF)Backlight setting.Averaging Input number of measurement for averaging of measurements.Interface language setting.Language (List of interface languageselections)Timer Input measurement time interval 00 hr: 00 min (applicable to Ht / Dist applicationonly).)Press height / distance or dH or backlight or menu key. A message "stopTracking" will be displayed.9User Interface Sprinter 150M_CN/250M_CN - 1.0.0en5.Set of CharactersBenchmark Elevation (BM), Design Elevation (D.Elv)BM and Design elevation numeric input consists of 0 ~ 9, space, decimal, Ft in 1/16 inch separator, the "+" and "-" signs.Point ID (PtID)Point ID alphanumeric input consists of a ~ z, 0 ~ 9 and space. Accepting character in the existing valueIf there is no change for any particular character in the existing entry field, press ENTER key to accept the old entry.Clearing all the existing entry fieldHighlight the first entry field with "SPACE" character and press ENTER key to clear the entire last input value.To discard entryPress ESC key to discard entry and restore old value.Point ID incrementPoint ID will be automatically incremented by 1from the last point ID, if point ID input field is not updated manually.6.OperationHeight and Distance measurement (electronic)Example of an electronic measurement:6.1Height and Distance MeasurementMeasurementStandby ModeMeasuring inprogressMeasurement withheight and distance6.2Height Difference and Reduced Level Measurement (internal Memory notactive)Measure to Bench-mark with promptMeasuring inprogressMeasurement toBenchmarkPrompt messagemeasure to targetMeasuring inprogressMeasurement totarget displayed11Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.3Program- Line LevelingThe sub-menu line-leveling allows selection of the following appli-cations (Sprinter250M-CN):1.2nd order line-leveling2.3rd order line-leveling3.4th order line-leveling4.BIF5.BF6.BFFB2nd order line leveling, 3rd order line leveling and 4th order line leveling are line leveling applications that comply with the national standards in China. In these applications, instructions, guidance and tolerance warnings are given to the user.BF is the standard application for line leveling. BFFB is used for twice fore and back line leveling. The BIF application allows meas-urement of fulcrums during line leveling. The BIF application is widely applied to level measurements on surface, vertical sections and cross sections.12Operation Sprinter 150M_CN/250M_CN - 1.0.0en13Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.4Second Order Line Leveling)(only BFFB sequence shown, FBBF sequence follows BFFB sequence in similar manner)Start of line:Continuation PtID?14Operation Sprinter 150M_CN/250M_CN - 1.0.0en15Operation Sprinter 150M_CN/250M_CN - 1.0.0en16Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.5Third Order Line Leveling, Return JourneyStart of line: Continuation PtID?17Operation Sprinter 150M_CN/250M_CN - 1.0.0en18Operation Sprinter 150M_CN/250M_CN - 1.0.0en19Operation Sprinter 150M_CN/250M_CN - 1.0.0enENZH6.6Third Order Line Leveling, Single JourneyStart of line: Continuation PtID?20Operation Sprinter 150M_CN/250M_CN - 1.0.0en21Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.7Fourth Order Line Leveling 6.8Tolerance Description2nd order line leveling, 3rd order line leveling and 4th order line Array leveling are all governed with tolerances specified in the nationalsurvey specification. These tolerances are:•Sight distance,•Height of instrument,•Difference of sight distance,•Accumulated sight distance,•Secondary reading difference,•Forward and backward altitude differences,•Difference of turning point.The tolerance screens show the particular survey value exceedingthe national survey specification and you can adjust the staff orposition of instrument accordingly. Press "ENTER" key and select"accept" to return to the measurement screen.22Operation Sprinter 150M_CN/250M_CN - 1.0.0en23Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.9BFFB Line Levelling MeasurementMean (average) of height difference in double-sighting of backsight and foresight for BFFB linelevelling method.24Operation Sprinter 150M_CN/250M_CN - 1.0.0en25Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.10BIF Line Levelling Measurement (internal Memory active)prompt messagedisplayed with prompt messageprompt messagediate Sight" to ON OR press Height & Distance key, measure to interme-diate sightmeasurementdisplayed with prompt messagediate sight with prompt messagediate Sight" to OFF OR press Height & Distance key, measure to foresightdisplayed with prompt messagenext change point with prompt message26Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.11BF Line Levelling Measurement27Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.12Cut & Fill Measurement (internal Memory active)with prompt messageDesign Elevationmark displayedmeasure to targettarget displayed28Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.13Timer MeasurementSet measurement time interval 00 hr:00 min inMenu\Settings\Timer. Press and hold measuring key for 3 seconds to start timer measurement, Timer icon will be shown at the top left of LCD display to indicate current measurement mode. To stop timer measurement, press and hold measuring key for 3 seconds. 7.Data Transfer DataLoader1.Double left click on the Sprinter_Dataloader .exe setup launcher (by default, the DataLoader will be installed in C: \ Program files \ Leica-Geosystems).2.Connect the USB cable with phone jab to the connector port (which is located in the battery compartment of the instrument) and USB jab to the USB port at the PC.3.Power On the instrument, wait for the double beeps and USB icon will be shown on the LCD of the instrument.4.Start the DataLoader from default C: \ Program files \ Leica-Geosystems.5.Left click on 'USB Connect' button in the DataLoader and all info relevant to instrument will be displayed.6.Left click on 'Data Listing' / 'Field Book' button in the Data Export window to download the data from the instrument to PC in Window Ms-Excel ®.)For further DataLoader details and RS232 data transfer instructions please refer to the Sprinter CD-ROM.29Data Transfer DataLoader Sprinter 150M_CN/250M_CN - 1.0.0en8.Check & Adjust8.1Electronic Collimation AdjustmentTo activate "Adjustment" program, go to Menu\Adjustment. Step 1: Aim at Staff A and press MEAS key. Measurement display, press ENTER key to accept.Step 2: Aim at Staff B and press MEAS key. Measurement display, press ENTER key to accept.Now shift the Sprinter towards staff A and set it up at about 3 m to staff A.Step 3: Aim at Staff B and press MEAS key. Measurement display, press ENTER key to accept.Step 4: Aim at Staff A and press MEAS key. Measurement display, press ENTER key to accept.The new electronic collimation error is displayed. To accept new correction, press ENTER key, otherwise press ESC key to decline adjustment result.)Optical collimation error can be corrected by adjusting thereticle.30Check & Adjust Sprinter 150M_CN/250M_CN - 1.0.0en31Check & Adjust Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH8.2Circular Level8.3Optical Collimation / Reticle Ad-mation needs to be adjusted.Step Description 1.Level instrument. 2.Turn instrument by 180°.3.Center bubble if it extends beyond the centering circle.4.Correct half of the error with the Allen key.)Repeat steps 1 to 4 until the circular level bubble is centered at any random telescope pointing.9.Error MessagesNo.Error message Counter measure / causesE99System Error, ContactServices!Hardware faults or file errors or adjustment errors or setting errors rendering instrument not working prop-erly.E100Low Battery !Change to new or freshly charged batteries.E101Point No. Not Incremented!Change the PtID. Max. PtID is 99999999 and do not end any 8 characters string with an alphabet char-acter.E102Too Bright !Darken staff or reduce lighting on staff or shade the objective telescope.E103Too Dark !Light up staff uniformly.E104No Staff !Check targeting.E105Invalid Entry! Check the entry / input.E106Out Of Level !Level the instrument.E107Memory Full!Set internal memory to OFF and continue measurement without recording OR download stored data to anexternal device and continue measurement with internal memory ON after deleting all recorded data in theinternal memory.E108Data File Error !Data file error.E109Low Memory!Prepare to download data to external device, in order to continue further measurement with recording ONafter deleting all recorded data in the internal memory.E110Target Too Close !Move staff or instrument further apart.E111Target Too far !Move staff or instrument closer together.E112Too Cold !Stop working, external temperature is outside the instrument operating temperature.E113Too Hot !Stop working, external temperature is outside the instrument operating temperature.32Error Messages Sprinter 150M_CN/250M_CN - 1.0.0en33Operation Messages Sprinter 150M_CN/250M_CN - 1.0.0en10.Operation MessagesE114Invalid Measurement !Make another measurement. If further measurement proved to be futile, check staff position and Inverse Staff setting, check the lighting condition at the staff and stray light, check focusing and targeting, check if sufficient length of barcode in the field of view.E115Temperature Sensor Error !Cover the objective telescope with a hand and switch ON the instrument. Hardware communication failed.E116Adjustment Error !Carry out the adjustment with guided steps, make sure instrument is level and staff is truly vertical in normal position. Collimation is out of correction range.E117BM Change Not Allowed!Exit to default measurement mode by pressing HEIGHT/DISTANCE key, and change the Benchmark elevation in the INPUT BM menu mode.E119Staff BlockedNot enough barcode length for measurement.E120Image sensor Error!Contact services.E121Adjustment Inverse Staff Not Allowed!Check the staff orientation and staff setting.E123PtID Change Not AllowedExit the message by pressing ESC key.No.Error message Counter measure / causesOperation message Counter measure / remark Start Tracking!Tracking mode starts.Stop Tracking!Tracking mode stops.Tracking Hold!Press measure key for 3 seconds to restart tracking mode. Tracking will hold after 10 unsuccessful meas-urements.Abort Measurement!Current measuring process is terminated.Downloading Data!Downloading of data from the internal memory to an external device is in progress.Download Completed! System is successfully downloaded the internal memory data to an external device.No Data In Memory!No data is stored in the internal memory.Delete. Are You Sure?Questionnaire prompted user to confirm the deletion of a data (in View Data mode) / all the data (in DeleteAll Data mode) in the internal memory.Data Deleted!System confirmation a data or all the data in the internal memory is deleted.Can't Delete! Reference Benchmark and line levelling measurement not allowed to be deleted by single data deletion method. Change BM. Are You Sure?Question to prompt user if changing of Reference Benchmark elevation to confirm.Change Design Elevation. AreYou Sure?Question to prompt user if changing of Design elevation to confirm.Wait! File System Clean Up!Cleaning up of temporary files/system files.Shut Down!System is switching OFF.Sand Clock Icon Please wait! System task is in progress.Meas Target Aim to target staff and press measuring button.Setting...System parameter setting in progress.Change Point not completed! Quit Application?Prompt message to quit application during line levelling process. Complete current line levelling change point measurements, then leave the application program. Pressing ENTER key to quit application; otherwise, press ESC key to return to current application.Quit This Application?Prompt message to quit current application, pressing ENTER key to quit application; otherwise, press ESCkey to return to current application.Operation message Counter measure / remark34Operation Messages Sprinter 150M_CN/250M_CN - 1.0.0en11.Care and Transport11.1TransportTransport in the fieldWhen transporting the equipment in the field, always make sure that you•either carry the product in its original transport container,•or carry the tripod with its legs splayed across your shoulder, keeping the attached product upright.Transport in a road vehicleNever carry the product loose in a road vehicle, as it can be affected by shock and vibration. Always carry the product in its transport container and secure it.ShippingWhen transporting the product by rail, air or sea, always use the complete original Leica Geosystems packaging, transport container and cardboard box, or its equivalent, to protect against shock and vibration.Shipping, transport of batteriesWhen transporting or shipping batteries, the person in charge of the product must ensure that the applicable national and international rules and regulations are observed. Before transportation or ship-ping, contact your local passenger or freight transport company. Field adjustmentAfter transport inspect the field adjustment parameters given in this user manual before using the product.11.2StorageProductRespect the temperature limits when storing the equipment, partic-ularly in summer if the equipment is inside a vehicle. Refer to "13. Technical Data" for information about temperature limits.Field adjustmentAfter long periods of storage inspect the field adjustment parame-ters given in this user manual before using the product.If the equipment is to be stored for a long time, remove the alkaline batteries from the product in order to avoid the danger of leakage.11.3Cleaning and DryingProduct and Accessories•Blow dust off lenses.•Never touch the glass with your fingers.•Use only a clean, soft, lint-free cloth for cleaning. If necessary, moisten the cloth with water or pure alcohol.Do not use other liquids; these may attack the polymer compo-nents.Damp productsDry the product, the transport container, the foam inserts and the accessories at a temperature not greater than +40°C / +104°F and clean them. Do not repack until everything is completely dry.35Care and Transport Sprinter 150M_CN/250M_CN - 1.0.0en12.Safety Directions12.1General IntroductionDescriptionThe following directions should enable the person responsible for the product, and the person who actually uses the equipment, to anticipate and avoid operational hazards.The person responsible for the product must ensure that all users understand these directions and adhere to them.12.2Intended UsePermitted use•Measuring distances.•Recording measurements.•Electronic and optical height measurements to a staff.•Optical height readings.•Optical distance measuring with stadia readings.•Data communication with external appliances.Adverse use•Use of the product without instruction.•Use outside of the intended limits.•Disabling safety systems.•Removal of hazard notices.•Opening the product using tools, for example screwdriver, unless this is specifically permitted for certain functions.•Modification or conversion of the product.•Use after misappropriation.•Use of products with obviously recognizable damages or defects.•Use with accessories from other manufacturers without the prior explicit approval of Leica Geosystems.•Inadequate safeguards at the working site, for example when measuring on roads.•Aiming directly into the sun.ƽWARNINGAdverse use can lead to injury, malfunction and damage. It is the task of the person responsible for the equipment to inform the user about hazards and how to counteract them. The product is not to be operated until the user has been instructed on how to work with it.12.3Limits of UseEnvironmentSuitable for use in an atmosphere appropriate for permanent human habitation: not suitable for use in aggressive or explosive environments.ƽDANGERLocal safety authorities and safety experts must be contacted before working in hazardous areas, or in close proximity to electrical installations or similar situations by the person in charge of the product.12.4ResponsibilitiesManufacturer of the productLeica Geosystems AG, CH-9435 Heerbrugg, hereinafter referred to as Leica Geosystems, is responsible for supplying the product, including the user manual and original accessories, in a completely safe condition.36Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0enManufacturers of non Leica Geosystems accessoriesThe manufacturers of non Leica Geosystems accessories for the product are responsible for developing, implementing and commu-nicating safety concepts for their products, and are also responsible for the effectiveness of those safety concepts in combination with the Leica Geosystems product.Person in charge of the productThe person in charge of the product has the following duties:•To understand the safety instructions on the product and the instructions in the user manual.•To be familiar with local regulations relating to safety and acci-dent prevention.•To inform Leica Geosystems immediately if the product and the application becomes unsafe.ƽWARNINGThe person responsible for the product must ensure that it is used in accordance with the instructions. This person is also accountable for the training and the deployment of personnel who use the product and for the safety of the equipment in use. 12.5Hazards of UseƽWARNINGThe absence of instruction, or the inadequate imparting of instruction, can lead to incorrect or adverse use, and can give rise to accidents with far-reaching human, material, financial and envi-ronmental consequences.Precautions:All users must follow the safety directions given by the manufacturer and the directions of the person responsible for the product.ƽCAUTIONWatch out for erroneous measurement results if the product has been dropped or has been misused, modified, stored for long periods or transported.Precautions:Periodically carry out test measurements and perform the field adjustments indicated in the user manual, particularly after the product has been subjected to abnormal use and before and after important measurements.ƽDANGERBecause of the risk of electrocution, it is very dangerous to use staffs in the vicinity of electrical installations such as power cables or electrical railways.Precautions:Keep at a safe distance from electrical installations. If it is essential to work in this environment, first contact the safety authorities respon-sible for the electrical installations and follow their instructions.ƽCAUTIONStrong magnetic fields in the immediate vicinity (e.g. trans-formers, melting furnaces...) may influence the compensator andlead to measuring errors.37Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0enPrecautions:When measuring near strong magnetic fields, check results for plausibility.ƽCAUTIONBe careful when pointing the product towards the sun, because the telescope functions as a magnifying glass and can injure your eyes and/or cause damage inside the product. Precautions:Do not point the product directly at the sun.ƽWARNINGDuring dynamic applications, for example stakeout proce-dures there is a danger of accidents occurring if the user does not pay attention to the environmental conditions around, for example obstacles, excavations or traffic.Precautions:The person responsible for the product must make all users fully aware of the existing dangers.ƽWARNINGInadequate securing of the working site can lead to dangerous situations, for example in traffic, on building sites, and at industrial installations.Precautions:Always ensure that the working site is adequately secured. Adhere to the regulations governing safety and accident prevention and road traffic.ƽWARNINGIf computers intended for use indoors are used in the field there is a danger of electric shock.Precautions:Adhere to the instructions given by the computer manufacturer with regard to field use in conjunction with Leica Geosystems products.ƽCAUTIONIf the accessories used with the product are not properly secured and the product is subjected to mechanical shock, for example blows or falling, the product may be damaged or people may sustain injury.Precautions:When setting-up the product, make sure that the accessories are correctly adapted, fitted, secured, and locked in position.Avoid subjecting the product to mechanical stress.ƽCAUTIONWhen using a vertical staff supported by one brace there is always the danger of falling, for example by wind gusts and therefore danger of damage to equipment and danger of personal injuries. Precautions:Never leave a vertical staff supported by a brace unsupervised (person at the staff).ƽWARNINGIf the product is used with accessories, for example masts, staffs, poles, you may increase the risk of being struck by lightning. Precautions:Do not use the product in a thunderstorm.38Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0en。

徕卡数字水准仪操作说明2024

徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。

本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。

概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。

其主要组成部分包括主机、测距仪、支架等。

仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。

用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。

正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。

如发现仪器有损坏或失调的情况，应及时修复或更换。

1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。

确保支架在使用过程中的稳定性和准确性。

2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。

参数的设置直接影响到测量结果的精度和准确性。

2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。

注意选择平稳、无障碍、无干扰的地点。

2.3 开始测量：根据仪器的提示，对目标点进行测量。

仪器会自动记录和计算高差值，并在屏幕上显示出来。

当测量完成后，可以进行数据的保存和导出。

2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。

可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。

2.5 记录和报告：将测量结果记录下来，并编写测量报告。

报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。

3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。

特别是在户外施工和测量时，应做好防护措施，避免事故的发生。

3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。

使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。

水准仪操作规程

水准仪操作规程一、引言水准仪是一种主要用于测量地面或建筑物高程差异的精密测量工具。

它具有测量速度快、精度高、操作简单等优点，被广泛应用于土建工程、水利工程、道路工程等领域。

为了正确、安全地操作水准仪，本文将详细介绍水准仪的操作规程。

二、前期准备1. 确保水准仪完好无损：在操作水准仪之前，需要检查仪器的各个部件是否正常，无松动或损坏现象。

2. 清洁测量棒和水平面：使用清洁的布或纸巾，清洁测量棒和水准仪的水平面，确保其表面光洁无尘。

3. 确保水准仪稳定：将水准仪放置在平稳的工作台或三脚架上，确保其稳定且无晃动。

三、水准仪的基本操作步骤1. 安装水准仪：将水准仪放置在三脚架上，并利用调整螺丝使水准仪保持水平状态。

2. 校准水准仪：使用专用校准工具，校准水准仪的水平度。

校准时，需将测量棒对准校准工具上的标尺，校准仪表的泡尺应位于标尺上的中心位置。

3. 设置测量基点：在测量前，需确定基准点和测量点，基准点应选择平整稳定的地面，避免有任何移动或变化。

4. 进行第一次测量：在基准点上，将测量棒对准所需测量点的目标，通过调整水平仪上的调节螺丝，使泡尺位于中心。

5. 记录测量结果：使用专用记录表格，记录每个测量点的高程数值。

同时，可在记录表中标注测量点的具体位置信息。

6. 进行后续测量：按照相同的步骤，在不同的测量点进行后续的测量。

确保每次测量都是基于相同的基准点和角度。

7. 结束测量：完成所有测量后，关闭水平仪，并将水准仪安全放置在存放位置。

四、操作注意事项1. 避免震动和碰撞：在进行测量时，要避免与水准仪进行震动和碰撞，以免影响测量结果的准确性。

2. 防止阳光直射：避免太阳直射水准仪，如果必须在阳光下进行测量，可以使用遮阳伞或其他遮挡物。

3. 防止水准仪进水：水准仪是精密仪器，应避免进水和潮湿环境。

在操作中，如遇雨天或湿度大，请使用防水罩或其他防护措施。

4. 定期校准：水准仪应定期进行校准，以确保测量结果的准确性和可靠性。

徕卡放样使用说明

徕卡放样使用手冊1号键：用作开机及关机2号键：回车确定键3号键：返回及电子整平4号键：数子及功能5号键；翻页[测存] 是把测量数据存入仪器。

[覆盖]是把仪器中已存入的数据覆盖6号键；7号键；对中8号键；照明9号键；左，右，上，下，翻页放样的操作顺序按1#开机，按3#进入仪器整平，整平后按3#进入操作页面。

一常规测量1.光标移动到测量面，按回车进入页面，按F4下翻页面选测距照准目标后按F1，测量，页面显实测量结果，按5#两次能找到该点的坐标等.说明：进入下一界面(下转)。

1 后方交会定向的设定2 按3#返回，光标右移动到程序面按回车，进入界面后，按F1设站下转，按F4开始，下转按9#键左右翻页，选后方交会下转，按F2选确定，下转，按F2选新点。

下转，按F3下转输入点号，输入后按回车，下转，按F3，后输入坐标，输完后按F4选确定，页面出现(该点已径存在确认要覆盖该点数据吗)，按F4选[是]下转，按F3输入棱镜高后按回车，对准目标按F1测存。

以上操作完成了第一点的设制按F2，测量更多点，同第一点操作顺序相同，完成第二点的输入，页面进入结果面，检查无误按F1计算，页面进入设站结果面，记录设站结果后，按F4设定，定向完成。

进入下一步放样续上；程序进入程序1/4，[F1设站F2测量F3放样F4参考元素] 按5#键翻页，查找内容，在第3页，F2是道路放样，F4是隧道测量，普通放样，选1/4面F3，按F3进入放样面台按F4开始，再按F4下翻两次，，进入页面[F1坐标F2极坐标F3放点] ，按F3放点，输入坐标后，按F4确定，转动仪器把△H(水平角)转到0°0´0"，指挥棱镜进入视线，对准棱镜中心后按F1测距，当水平距离为0.000 m 时，该点就是所放点，放点结束2 坐标定向的操作顺序1选[程序] 按回车，按F1[设站] ，转页按F4 [开始] ，按9#左右翻页至坐标定向，选F2 [确定] ，转页按F2 [新点] ，认意输入个点号按回车，输入X.Y .Z坐标，输完后按F4 [确定] ，问是否覆盖？按F4选[是] 。

影像仪作业指导书

影像仪作业指导书一、概述影像仪是一种用于获取、处理和存储图像的设备。

本作业指导书旨在为操作人员提供关于影像仪的详细操作步骤和注意事项，以确保正确、高效地操作影像仪。

二、设备准备1. 确保影像仪处于稳定的工作环境中，远离震动和电磁干扰源。

2. 检查影像仪的电源线是否连接稳固，并确保电源插座接地良好。

3. 检查影像仪的各个部件是否完好无损，如镜头、传感器、显示屏等。

三、操作步骤1. 打开影像仪的电源开关，并等待设备启动。

2. 根据实际需求，选择合适的拍摄模式，如单张拍摄、连续拍摄或定时拍摄。

3. 调整影像仪的曝光参数，包括光圈、快门速度和ISO感光度，以获得所需的图像效果。

4. 确定拍摄区域，并将待拍摄的物体置于影像仪的视野范围内。

5. 使用取景器或显示屏，对焦物体并确保图像清晰。

6. 按下快门按钮，完成拍摄。

7. 如需连续拍摄，重复步骤4至步骤6。

四、注意事项1. 避免触摸镜头和传感器，以免留下指纹或灰尘影响图像质量。

2. 在拍摄过程中，保持相机稳定，以避免图像模糊。

3. 如需使用闪光灯，确保其不会对被拍摄物体造成干扰或损害。

4. 定期清洁影像仪的镜头和传感器，以保持图像质量。

5. 在操作影像仪时，遵守相关安全规定，如不将设备暴露在高温、潮湿或易燃环境中。

6. 在不使用影像仪时，及时关闭电源，并妥善存放设备。

五、故障排除1. 如影像仪无法启动，请检查电源线是否连接正常，并确保电源插座通电。

2. 如影像仪显示屏无法显示图像，请检查连接线是否插紧，并尝试重新启动设备。

3. 如影像仪拍摄的图像模糊或有噪点，请检查镜头和传感器是否清洁，并调整曝光参数。

4. 如影像仪出现其他故障，请参考用户手册或联系售后服务。

六、总结本作业指导书详细介绍了影像仪的操作步骤和注意事项，希望能帮助操作人员正确、高效地使用影像仪。

在操作过程中，需注意设备的稳定性、图像质量和安全性，以确保获得满意的拍摄效果。

如遇到故障或疑问，可参考故障排除部分或寻求售后服务。

影像仪作业指导书

影像仪作业指导书一、概述影像仪是一种用于获取、处理和显示图像的设备，广泛应用于医学影像学、工业检测、安防监控等领域。

本作业指导书旨在为使用影像仪的操作人员提供详细的操作步骤和注意事项，以确保正确、安全地操作影像仪。

二、设备准备1. 确保影像仪处于稳定的电源供应环境下，并连接好电源线。

2. 检查影像仪的各个部件是否完好无损，如显示屏、控制按钮、接口等。

3. 确保影像仪的存储介质（如硬盘、SD卡等）具备足够的空间来存储图像数据。

4. 检查影像仪所需的附件是否齐全，如传感器、镜头、滤镜等。

三、操作步骤1. 打开影像仪的电源开关，并等待设备启动完成。

2. 根据需要，选择合适的图像采集模式，如静态图像、视频录制等。

3. 调整影像仪的参数设置，如曝光时间、对焦模式、白平衡等，以适应不同的拍摄环境和要求。

4. 确保待拍摄的目标物与影像仪的距离和角度适当，以确保图像清晰度和准确性。

5. 按下拍摄按钮或触摸屏幕，开始进行图像采集。

6. 对于连续拍摄的场景，可使用连拍模式来实现快速连续拍摄，并确保每张图像之间的间隔适当。

7. 在图像采集过程中，可通过影像仪的实时预览功能来检查拍摄效果，如图像清晰度、曝光度等。

8. 完成图像采集后，及时将图像数据存储到影像仪的存储介质中，并进行备份以防数据丢失。

9. 关闭影像仪的电源开关，并进行设备的整理和清洁工作。

四、注意事项1. 在操作影像仪之前，务必熟悉设备的使用手册，并遵循相关的安全操作规程。

2. 在操作过程中，避免用力过猛或不当操作，以免损坏设备或导致意外发生。

3. 定期对影像仪进行维护和保养，如清洁镜头、检查电源线等，以确保设备的正常运行。

4. 在拍摄过程中，注意保持稳定的手持姿势或使用稳定器等辅助设备，以避免图像模糊或抖动。

5. 根据实际需要，合理选择合适的图像采集参数，以获得满足要求的图像质量。

6. 在存储图像数据时，建议使用高质量的存储介质，并进行定期的数据备份，以防止数据丢失或损坏。

1、水准测量作业指导书

1、水准测量作业指导书水准测量作业指导书引言概述：水准测量是一种常用的测量方法，用于确定地面上各点的高程差。

在土木工程、建筑工程和地理测量等领域中，水准测量被广泛应用。

本文将为您介绍水准测量的作业指导书，包括作业前的准备工作、水准仪的设置与调整、测量操作步骤、数据处理和结果分析等内容。

一、作业前的准备工作：1.1 确定测量目的和范围：在进行水准测量之前，首先要明确测量的目的和范围。

例如，是为了确定某一建筑物的高程，还是为了绘制地形图等。

根据测量目的和范围，可以确定测量的起点和终点，以及测量的路线和测点的位置。

1.2 检查测量仪器和设备：在进行水准测量之前，需要检查测量仪器和设备的状态。

首先，要确保水准仪的准确度和灵敏度，以及其它相关仪器的正常工作。

其次，要检查测量设备的完整性和可靠性，如三脚架、测杆、测量标志等。

如果发现任何故障或损坏，应及时进行维修或更换。

1.3 制定测量计划和安全措施：在进行水准测量之前，应制定详细的测量计划。

计划包括测量路线、测点的位置和间距、测量时间等内容。

此外，还应制定相应的安全措施，确保测量过程中的安全性。

例如，避免在恶劣天气条件下进行测量，避免测量时的交通事故等。

二、水准仪的设置与调整：2.1 设置水准仪：在进行水准测量之前，需要设置水准仪。

首先，要选择一个平稳的测点作为水准仪的基准点。

然后，将水准仪放置在三脚架上，并调整脚螺丝，使水准仪保持水平。

最后，使用水平仪或气泡管检查水准仪是否水平。

2.2 调整水准仪：在进行水准测量之前，需要对水准仪进行调整，以确保其准确度。

首先，要调整水平轴，使其与地面垂直。

然后，使用水平仪或气泡管检查水准仪的水平度。

接下来，要调整望远镜的焦距和清晰度，以获得清晰的视野。

最后，要校准水准仪的刻度盘，使其与已知高程点相吻合。

2.3 检查水准仪的精度：在进行水准测量之前，需要检查水准仪的精度。

可以使用已知高程点进行校验，或者进行内部精度检查。

LeicaDNA水准仪简易操作指导手册

徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

莱卡电子水准仪操作规程

莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。

将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。

2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。

3.移动脚架腿，并转动基座脚螺旋。

4.伸缩脚架腿整平水准器。

5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。

6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。

7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。

2. 使用Leica Geo Office上载程序。

1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。

线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。

：确认创建作业，进入下一步，线路测量设置。

Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。

1.选择BF双转点测量模式：2、选择BF常规测量模式：3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。

水准仪操作规程

水准仪操作规程引言概述水准仪是测量地面高程差异的仪器，广泛应用于建造、道路、桥梁等工程领域。

正确操作水准仪对于保证测量结果的准确性至关重要。

本文将详细介绍水准仪的操作规程，以匡助读者正确、高效地使用水准仪。

一、水准仪的准备工作1.1 选择合适的测量点在进行水准测量之前，需要选择合适的测量点。

测量点应该远离高大建造物、树木等可能影响测量结果的物体。

同时，应确保测量点的地面平整、稳固，以便放置水准仪。

1.2 检查水准仪的状态在使用水准仪之前，需要子细检查仪器的状态。

首先，检查水准仪的支架是否稳固，各部件是否完好。

其次，检查水准仪的水平泡是否在中央位置，若不在中央位置，则需要进行调整。

1.3 校准水准仪为了保证测量结果的准确性，需要对水准仪进行校准。

校准水准仪的方法有多种，常用的方法是使用校准板进行调整。

校准板应放置在水平的平台上，通过调整水准仪的调节螺丝，使得水准仪的水平泡在校准板上保持水平。

二、水准仪的操作步骤2.1 放置水准仪将水准仪放置在测量点上，确保支架稳固。

使用调节螺丝调整水准仪的水平泡，使其在中央位置。

2.2 观测目标点通过望远镜观测目标点，目标点应为一个明显的标志物，如墙角、桥墩等。

在观测过程中，应保持水准仪的稳定，避免晃动。

2.3 记录测量结果观测目标点后，需要记录测量结果。

记录时应包括测量点的编号、目标点的高程值以及观测时间等信息。

同时，还需要记录水准仪的仪器高，以便后续计算。

三、水准仪的校正方法3.1 水准仪的仪器高校正水准仪的仪器高是指水准仪支架顶部到水准线的垂直距离。

为了准确计算目标点的高程，需要对水准仪的仪器高进行校正。

校正方法是在已知高程的点上进行校正，通过观测这些点的高程，计算出仪器高的修正值。

3.2 水准仪的仪器常数校正水准仪的仪器常数是指水准仪在观测时产生的误差，通常是一个常数。

为了消除这个误差，需要对水准仪的仪器常数进行校正。

校正方法是在已知高程的点上进行校正，通过观测这些点的高程，计算出仪器常数的修正值。

水准仪操作规程

水准仪操作规程一、引言水准仪是一种用于测量地面高程差的仪器。

本操作规程旨在确保操作人员正确、安全地使用水准仪，以获取准确的高程差测量数据。

二、安全注意事项1. 操作人员应事先了解并遵守现场的安全规定和操作规程。

2. 在操作水准仪时，应注意周围环境，确保没有障碍物或其他危险物。

3. 操作人员应穿戴适当的个人防护装备，如安全帽、防护眼镜和防滑鞋等。

4. 水准仪应放置在平稳、坚固的地面上，以确保其稳定性。

5. 操作人员应定期检查水准仪的工作状态，如发现异常应及时报修或更换。

三、水准仪的准备工作1. 检查水准仪的完整性和配备情况，确保所有零部件齐全。

2. 清洁水准仪的镜片和仪器表面，确保视野清晰。

3. 检查水准仪的水平泡管，确保其灵敏度和准确性。

4. 检查水准仪的调节螺丝，确保其灵活性和准确性。

5. 检查水准仪的三脚架和支架，确保其稳固性和可调节性。

四、水准仪的使用方法1. 安装水准仪的三脚架，调整脚螺丝使其稳定。

2. 将水准仪放置在三脚架上，调整水平泡管使其处于水平状态。

3. 使用调节螺丝调整水准仪的水平度，使其精确到标尺上的刻度。

4. 使用水准仪的望远镜观察目标点，确保视野清晰。

5. 使用水准仪的刻度尺测量目标点的高程差，记录数据。

6. 移动水准仪至下一个目标点，重复步骤4和步骤5，直至完成测量任务。

五、数据处理与记录1. 在测量过程中，应记录每个目标点的高程差数据。

2. 使用合适的数据处理软件，对测量数据进行整理和分析。

3. 根据测量数据，绘制高程差图或制作高程差表格。

4. 对测量结果进行校核和比对，确保数据的准确性和可靠性。

六、维护与保养1. 每次使用水准仪后，应进行清洁和保养，防止灰尘和污垢积累。

2. 定期检查水准仪的各个部件，如镜片、刻度尺和螺丝等，确保其正常工作。

3. 如发现水准仪有损坏或故障，应及时报修或更换。

4. 存放水准仪时，应放置在干燥、通风的地方，避免受潮或受热。

七、附录1. 水准仪操作人员应接受相关培训，熟悉水准仪的使用方法和操作规程。

水准仪技术操作步骤

水准仪技术操作步骤水准仪是一种测量高度的精密仪器，广泛应用于测量、工程和建筑领域。

熟练操作水准仪至关重要，能够确保准确可靠的测量结果。

以下是对水准仪技术操作步骤的详细描述：1. 仪器安装选择一个平坦稳固的基准，将三脚架架设好。

将水准仪小心地放置在三脚架上，调整三脚架腿的高度，使水准仪大致水平。

使用水平管调整水平板，直到气泡居中。

2. 目标设置将水准尺垂直放置在待测点上，确保水准尺上的刻度清晰可见。

调整水准尺的高度，使水准尺的零点或其他已知高度与水准仪的视线高度大致相同。

3. 对焦通过目镜观察水准尺，调整视差调节旋钮以校正图像中的视差。

旋转对焦旋钮，直到水准尺上的刻度清晰锐利。

4. 水平板调整通过目镜观察水准尺，使用水平旋钮调整水平板，使水准尺上的两侧读数相等。

再次检查水准仪是否水平，并根据需要进行微调。

5. 读数将目镜中的十字丝对准水准尺上清晰可见的刻度。

记录下两侧刻度读数，并将它们相加或相减，以获得高度差。

6. 距离测量如果需要测量两点之间的距离，可使用水准仪和水准尺进行间接测量。

将水准尺竖直放置在某一已知点上，并将水准仪放置在另一端点上。

对焦水准尺并水平水准仪，读取两侧刻度。

距离可以通过以下公式计算：距离 = (上读数 - 下读数) x 100 / 水准尺常数7. 高度测量如果需要测量某个点的绝对高度，则需要已知水准仪本身的基准高度。

将水准仪放置在已知基准高度附近，将水准尺竖直放置在待测点上。

对焦水准尺并水平水准仪，读取水准尺上的刻度。

高度可以通过以下公式计算：高度 = 水准仪基准高度 + (水准尺读数 - 水准仪读数)提示：在使用水准仪时，应始终保持仪器清洁和校准。

避免在强阳光或振动环境下操作水准仪。

仔细记录读数并仔细计算结果，以确保准确性。

如果测量结果与预期有较大偏差，请检查仪器是否校准或是否存在其他错误源。

徕卡数字水准仪操作说明

徕卡数字水准仪操作说明目录一、仪器简介………………………………………………………………………P2二、键盘功能………………………………………………………………………P3三、显示符号………………………………………………………………………P4四、仪器系统参数的设置…………………………………………………………P5五、水准测量1、简单水准测量⎯MO方式…………………………………………………P82、等外水准测量⎯BF方式…………………………………………………P83、等级水准测量⎯BFFB方式………………………………………………P94、间视水准测量⎯IN方式…………………………………………………P95、注意事项…………………………………………………………………P10六、数据管理………………………………………………………………………P10七、仪器检测………………………………………………………………………P11八、数据格式………………………………………………………………………P12九、出错信息………………………………………………………………………P12十、仪器保养………………………………………………………………………P13一、仪器简介数字水准仪是一种高精度的电子水准仪，其配套的水准尺为条码水准尺。

数字水准仪的测量原理是：当水准仪照准条码尺时，一按测量键，则水准仪内部的CCD拍下了一段条码尺的影像，仪器内部的计算机对该影像进行图修处理，计算出被测点的标尺读数和视距值。

利用数字水准仪进行测量，整个观测过程，如标尺读数、数据记录、结果计算、成果显示等等都是自动进行的，这就消除了读数误差、记录错误和计算错误，大大提高了外业观测的速度和精度。

一套数字水准仪主要包括：主机一台、GEB70电池一块、GKL22充电器一个、678电缆一根、GST05脚架一个、GRM10模块两块，GIF12读卡器一个，接口电缆一根、条码水准尺一对、尺垫一对。

LeicaDNA水准仪简易操作指导手册

彳来卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是探卡新一代的数字水准仪，它具有以下性能特点：a）中文界面，操作更容易，水准测量程序完全符合我国的国家标准，电子气泡照明；b）超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能：c）采用新式标准磁阻尼补偿器，测量精度达到O.3mm/Km；d）可使用探卡编码标尺进行口动测量，也可以使用普通水准尺按照光学原理测量：e）数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据（BF）：f）采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动：g）数据输出方式灵活，用户可以口己定制数据输出格式；h）可以使用5#干电池……等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮：避免在强磁场内作业，影响精度；放置温度在40°C~+70°C；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界而，该功能是用于一般的水准测虽:和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的髙程H0后，对该后视点进行测量，得出后视读数Back,视距Dist、视线髙程Hcol,这时后视点测疑完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名P（BS,输入前视点名后，即可对前视点进行测量, Fore为前视读数，前视视距Dist.后视点A1到前视点A2的髙差为dH,前视点的髙程为H。

光标进入按回车键，即进入图一界而，此时以A2为后视，按上述步骤进行所有的水准测量。

3、探卡数字水准仪GSI数据格式简介：探卡GSI数据记录格式是彳来卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83.. 16+00000000110005+00999906 32..00+00012610 331128+00124086 52..O8+OOO2+OO2110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..OO+OOO 12600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-OOOOOOO1 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..O8+OOO2+OO3110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-OOOOOOO7 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+? -..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332,则表示重测332 （前视读数）a 110004+00999906中的前两位11代表点号的字索引,00999906为点号，83.. 16+00000000中的83是该点的高程的字索引，其高程为00000000,其它的内容类推。

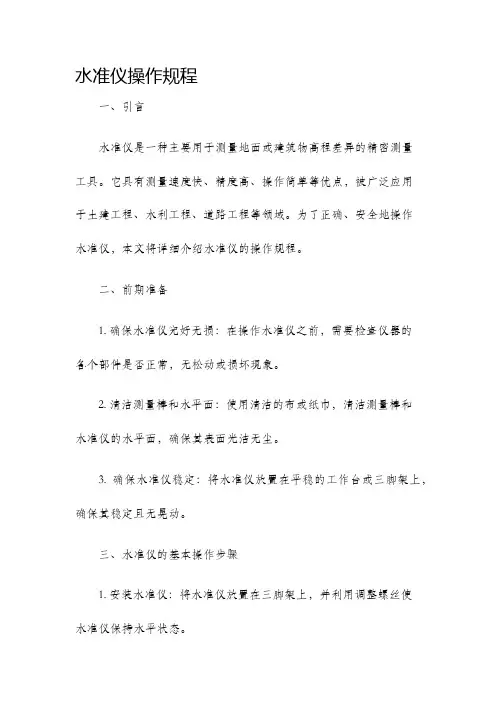

水准仪操作规程

水准仪操作规程一、引言水准仪是一种用于测量地面高程差异的仪器，广泛应用于建筑、土木工程、测绘等领域。

为了确保水准仪的正确使用和准确测量，制定本操作规程。

二、适用范围本操作规程适用于所有使用水准仪进行高程测量的人员。

三、仪器准备1. 检查水准仪是否完好无损，各部件是否齐全。

2. 清洁水准仪的镜片和物镜，确保视野清晰。

3. 检查水准仪的水平泡是否准确，如有需要，进行校准。

四、操作步骤1. 放置三脚架：选择平稳的地面，将三脚架放置于水平位置，并用螺丝固定。

2. 安装水准仪：将水准仪轻放在三脚架上，确保仪器与三脚架接触牢固。

3. 调整仪器：使用水平泡调整水准仪，使其水平。

4. 视线对准：通过调整水准仪的望远镜，使其视线对准测量目标。

5. 记录读数：观察水准仪上的刻度尺，记录读数。

6. 移动水准仪：将水准仪移动到下一个测量点，重复步骤4和步骤5。

7. 完成测量：完成所有测量点的高程测量后，关闭水准仪。

五、注意事项1. 在使用水准仪前，应熟悉仪器的结构和操作方法，确保正确使用。

2. 在测量过程中，应保持仪器的稳定，避免外部干扰。

3. 在测量时，应注意保持视线的稳定，避免晃动。

4. 在记录读数时，应准确读取刻度尺上的数值，避免误差。

5. 在移动水准仪时，应小心轻放，避免损坏仪器。

6. 在结束测量后，应将水准仪存放在干燥、清洁的地方，避免受潮或污染。

六、常见问题解答1. 为什么水准仪的水平泡需要校准？水准仪的水平泡是用来确保仪器水平的重要部件，如果水平泡不准确，会导致测量结果出现误差。

因此，定期校准水平泡是必要的。

2. 如何保持水准仪的稳定性？在使用水准仪时，应选择平稳的地面，并将三脚架牢固固定。

同时，操作人员在观测时应尽量避免晃动和外部干扰，以确保测量的准确性。

3. 如何判断水准仪的视线是否对准测量目标？在调整水准仪的望远镜时，可以通过观察测量目标是否位于望远镜的中心线上来判断视线是否对准。

如果目标不在中心线上，需要进行微调，直到视线准确对准目标为止。

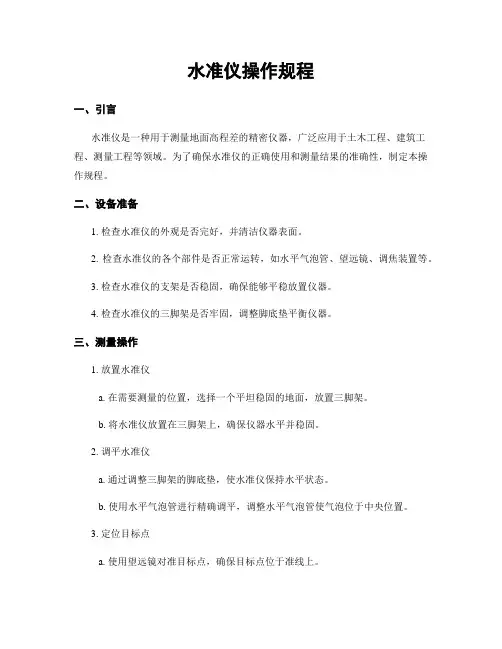

水准仪操作规程

水准仪操作规程一、引言水准仪是一种测量地面高程差异的仪器，广泛应用于建筑、工程、测绘等领域。

为了确保水准仪的正确使用和准确测量，制定本操作规程，以规范水准仪的操作流程和注意事项。

二、适用范围本操作规程适用于所有使用水准仪进行高程测量的工作人员。

三、设备准备1. 水准仪的校准：使用前应确保水准仪已经校准过，校准结果应符合相关标准要求。

2. 三脚架的稳固：确保三脚架稳固可靠，安装水准仪时应使其与地面垂直。

3. 测量杆的准备：准备好标尺清晰、无损坏的测量杆，并确保其与水准仪的标尺单位一致。

四、操作步骤1. 设置基准点：选择一个稳定的基准点作为起点，将水准仪放置在基准点上，并确保其水平仪显示水平。

2. 安装测量杆：在待测点上安装测量杆，确保杆端与水准仪的目标镜中心对齐。

3. 观测测量杆：通过水准仪的望远镜观测测量杆上的读数，记录下来。

4. 移动水准仪：将水准仪移动到下一个待测点，重复步骤2和步骤3，直至测量完成。

5. 数据处理：根据观测到的测量杆读数，计算出各个测点的高程差异。

五、注意事项1. 操作人员应熟悉水准仪的使用方法和操作规程，遵循安全操作要求。

2. 在测量过程中，应注意保持水准仪的稳定和水平，避免外力干扰。

3. 观测测量杆时，应保持望远镜清洁，并注意对焦，确保读数准确。

4. 在移动水准仪时，应小心轻放，避免碰撞和损坏。

5. 在数据处理过程中，应注意计算的准确性和精度，避免误差的积累。

六、常见问题及解决方法1. 望远镜无法对焦：检查望远镜镜片是否干净，清洁镜片后重新对焦。

2. 水准仪读数不稳定：检查水准仪是否放置在稳定的基准点上，调整三脚架使其稳固。

3. 数据处理出现误差：检查观测过程中是否有操作失误，重新计算数据。

七、维护与保养1. 水准仪应定期进行校准和检查，确保其精度和准确性。

2. 清洁水准仪的外壳和镜片，保持其干净和无损坏。

3. 存放水准仪时，应放置在干燥、通风的地方，避免受潮和高温。

八、附录1. 水准仪的技术参数和规格。
