IPG官方就光纤激光器问题解答
IPG光纤激光器诊断手册
水压低：光纤连接器 失败描述：
这个报警显示光纤连接器将关闭发光，激光错误报警。 故障排除：
检查流量开关OUT1的绿灯是否亮，如果不亮，说明水流量低于设定值。 检查所有水阀门是否打开,是否有任何压管或弯曲。检查冷水机。检查水 箱的水位,必要时补充水 。 检查冷水机进水和出水两侧的水压。 故障还无法排除，检查制冷机制冷电路，制冷机开机5分钟后检查制冷剂 的窗口，如果显示是红色或有气泡，联系IPG
外部急停 失败描述：
至少外部紧急停止的两个通道被打开。激光操作将停止,电源会关闭,激 光正面的黄色联锁灯将亮。 故障排除：
检查外部紧急停止状态的两个通道。外部紧急停止电路集成在XP2安全 接口。通道1 XP2安全接口C1 - C4,通道2 XP2 C2 - C3。如果一个通道因为 任何理由断开，有必要将第二个通道也断开，两个一起关闭。
高反 失败描述：
这个报警器会关闭激光发射。信号“激光准备好”将被设置为低电平,“激光错误” 将置为高电平。
这个报警是由于工件的反射光。 故障排除：
检查红色引导激光束传输后可见光纤，打开引导光开关，引导激光很弱或不可见 的说明里面是一个损坏的光纤。
没有损伤的光纤,当引导激光可见。
激光模块故障 失败描述：
如果一个激光模块达到操作温度35°C将会报警，模块温度低于32°C时激光报 警信息将被自动清除。 故障排除：
IPG 光纤激光器诊断手册
Ytterbium Fiber Laser Alarm messages
Analysis and Solution
English
Notice
Information contained in this document is subject to change without notice. IPG Laser GmbH (IPG) believes that the information provided is accurate and reliable, however IPG makes no warranty of any kind as to the information contained in this document, including without limitation the implied warranties of merchantability or fitness for a particular purpose. Further, IPG does not assume responsibility for use of the information contained in this document or for any infringement of patents or other rights of third parties that may result from its use. IPG shall not be liable for errors contained in this documents or for incidental or consequential damages in connection with the furnishing, performance or use of this material.
20160727 IPG光纤激光器内部培训资料
Class I
Class II
Class II a
Class III a
Class III b
Class IV
Class 1
Class 2
Class 2M
Class 3R
Class 3B
Class 4
激光等级定义
1级（Class 1）：通常条件下，裸眼长时间注视或通过光
学器件（非大口径聚焦器件）观察都是安全的。通常是
的的区域黄斑区，此区域被破坏后，人眼视野的中心区总会有一个黑点，无法恢
复。
由于红外光的不可见性，及时少量激光摄入人眼，人眼也无法及时作出闭眼反应，
而使激光持续进入瞳孔，造成比强可见光更大的伤害。
当房间内光线较暗时，瞳孔会放大以接纳更多的光线，从而能更清晰的观察，如
果在这种可见光较暗的环境中有激光辐射，那么进入眼睛的激光同样会变多，带
灯、急停按钮、密码输入板，实现了与激光器的互锁互联。开门或其他意外出现时中断
激光发射。
安全房内部有监控摄像头，外部有监控显示器，实时监控内部激光加工情况，监视器连
入网络实现远程监控。
IPGBaidu Nhomakorabea功率应用实验室
IPG高功率应用实验室安全房内部。光纤、电缆、水管通过管槽、桥架实现暗装隐蔽敷设，
避免了机械手误操作可能导致的危险。
IPG光纤激光器培训
【大族 内部培训】IPG光纤激光器基础培训
➢ IPG流量计参数设置
➢ IPG激光器水管
➢ 光纤安装注意事项
➢ QBH光纤头配件
将激光器和水冷机的冷却水管路拆除。将内部管路里的水排干。 用空气压缩机将激光水路、外部光学器件（光闸或光耦）水路里面的水 吹出。打开水冷机的排水阀排干水。避免杂物进入水管中堵塞水管，保 护好水管口。 3 拆除电线
关掉主电源开关。将电源线插头从插座拔出。将电源线从激光器上拆 掉。 4 拆卸光学器件
将光纤头、光学头的准直镜和聚焦镜的水管拆除。各光学口都应盖上 保护盖，防止灰尘进入污染镜片。 将光纤从光学头中拔出。
➢ QBH光纤头注意事项
1. 当从光学头中拔出光纤头时要谨慎小心，不要损坏石英头表面。 2. 将光纤头盖上保护盖。 3. 用合适的保护盖盖好光学加工头。 4. 排干光纤头里的水。不可使用压缩气体。将光纤头放到塑料袋中。 5. 请使用内含干燥剂的塑料袋以保护光纤头。 6. 不可将未妥善包装的裸光纤头返回，请将光纤放回纸箱中或以原始
包装或缠绕到激光器顶部再寄回。避免光纤产生应力和误操作钻孔。
➢ 光纤摆放注意事项
1. 在光纤操作中，光纤上施加的应力有 可能会使光纤折断。
2. 最小允许弯曲半径是0.1m，短距离 弯曲完全没有问题。但是在整条光纤 全部长度上都弯曲这个半径是不可以 的。此问题一般不会出现在工作状态， 但在握持光纤和盘绕光纤时可能发生。
IPG高功率光纤激光器培训手册20141228_图文
IPG高功率光纤激光器培训手册
PHOTONICS
PHOTONIC
目录
1激光安全（1
1.1激光等级定义（1
1.2IPG光纤激光器等级（2
1.3激光伤害机理（2
1・4防护眼镜（3
1.5电气伤害（3
1.6机械伤害（4
1.7气体粉尘伤害（4
1.8安全建议（4
2设备描述（5
2.1功能原理（5
2.2激光原理（6
2.3激光器构造（7
2.3.1常见激光器外观（7
2.3.2激光器前门内部（8
2.3.3激光器后门内部（9
2.3.4激光器侧门内部（10
2.3.5控制部件（11
2.4安全电路（11 2.4.1安全互锁继电器K6（12
242急停安全继电器K7（13
2.5接口定义（14
2.5.1XP 1 硬线接口（14
2.5.2XP2 安全接口（17
2.5.3XP3水冷机控制接口（19
2.5.4XP4模拟量控制接口（20
2.5.5XP 9/10/11/12 -光闸通道安全接口（20 2.5.6现场总线接口（21
3激光软件（30
3.1与激光器建立连接（30
3.2激光器IP地址复位（31
3.3软件指示灯概述（32
3.4 启动L ASERN ET 软件（33
3.5L ASER N ET 软件界面（34
3.6L ASER N ET 属性页面（35
3.6.1状态页面（35
362警报页面（37
3.6.3预警页面（41
364控制页面（43 3.6.3预警页面（41
3.7.4程序命令详解（61
3.6.5事件页面（45
3.6.6日志文件页面（46
3.6.7光闸页面（49
3.6.8电源页面模拟量（51
3.6.9 电源页面 CAN-Bus （52
IPG光纤激光器说明书
产品质量保证条款
谢谢贵公司购买我公司光纤激光器！
贵公司需在发货后一个月内确认产品的质量问题，如果不能尽快在一个月内确认的话，就会造成在服务和供货上不必要的麻烦，特别是对于产品不是在美国本土安装的。
我们将给贵公司提供最好的质量和技术支持，在设备的安装和调试操作方面我们有一套详细的方案。
可以通过以下两种途径确认产品的质量：
1.将已付资费同时写好地址的信封寄给我方
2.直接上网进行确认
所有提供的信息都是必须保密的
有任何问题可以直接拨打客服电话（508）373-1157
安全条款：
1.警告
鉴于对人体潜在的伤害，请按照规定的程序进行操作，如果不这样做的话，对自己或者他人都会造成伤害
2.警示
鉴于产品潜在的危险，请按照规定的程序进行操作，如果不这样做的话，对产品自身或者产品的零配件都会有损害
3.重要事项
关于产品的操作事项请按照说明书逐步操作。
你公司所购买的是400瓦的光纤激光器，执行标准是21 CFR 1040.10，激光波长达到1070纳米，通过光纤输出的激光的功率实际上已经超过400瓦，对人的眼睛和皮肤都会造成伤害，尽管这种辐射是不可见的，但是这种激光对人的角膜的伤害是无法避免的，在设备工作的时候必须带上激光护目镜。
警告：
在设备工作中请根据波长范围选择合适的护目镜，请仔细阅读产品上的安全标签，产品的输出功率和波长范围。有很多供应商为我们提供原材料和零配件。如果设备经过重新安装或者改进的话，由终端客户负全责。
在设备的调试，操作过程当中如果不按照规定的程序运行，就会造成一定的危害
在设备运行过程中，不要随意触动光纤激光器任何部件。比如光纤准直器。
光纤激光器常见问题解答
光纤激光器常见问题解答
1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？
∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2%
∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管
∙所有功率级的光斑大小和形状都是固定的
∙免维护或低维护
∙备件极少
∙风冷或基本不需要冷却
∙体积相当小
∙工作距离更长
∙不需要调整
∙无需预热，立即可用
2. 哪里能够买到光纤激光器的光束传送部件？
目前，所有第三方光束传送部件制造商都可提供光纤激光器使用的光束传送部件，IPG可为您提供制造商名单。
3.原有的YAG光束传送部件是否还能使用？
基本可以，但是需要使用适配器对IPG光纤连接器进行转换。有些情况下为了充分发挥光纤激光器的优势，需要提高焦距。
4. 这些激光器产品是否能够集成在我现在的工作单元内？
可以，光纤激光器配备了各种工业接口，能够很容易地对接标准的工业控制装置。
5. 有提供交钥匙服务的系统集成商吗？
有，有许多多年从事光纤激光器交钥匙服务的系统集成商，IPG可提供交钥匙服务集成商和OEM的名单。
6. 光纤激光器有质保服务吗？
在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
7. 哪里能够实际观摩到光纤激光器产品？
IPG在许多地方设有应用开发设施，包括马萨诸塞州牛津市、密歇根州的底特律市、德国的Burbach 市、日本的横滨市，目前我们正计划在俄罗斯、中国和牛津总部建立增设新的应用开发设施。另外，我们还在北美、欧洲、亚洲的多所大学内设有光纤激光器技术研究中心。
ipg培训试卷
1、您的姓名是，所在的公司是，接收培训的激光器功率是瓦，激光器的型号是，序列号是。
2、激光器需要的冷却水有和。
3、激光器的光纤能承受的最高水压是bar。
4、激光器的光纤要求的最低水流量是升/分钟。
5、在安放激光器和水冷机时，要保证设备四周都有米的活动空间。
6、激光器的运行电压是360V 至440V，如果电网供电波动较大，可以考虑的应对措施是
A 配备稳压装置；
B 配备稳流装置。
7、激光器的开机次序是：
A 先把主电源开关从OFF拨到ON，再把钥匙开关从OFF拨到Test/Robot;
B 先把钥匙开关从OFF拨到Test/Robot，再把主电源开关从OFF拨到ON。
8、激光器的关机次序是：
A 先把主电源开关从ON拨到OFF，再把钥匙开关从Test/Robot拨到OFF;
B 先把钥匙开关从Test/Robot拨到OFF，再把主电源开关从ON拨到OFF。
9、激光器关机之前要确认激光器处在
A 出光状态；
B 不出光状态。
10、激光器关机之前要确认激光器模块电源处在
A 开启状态；
B 关闭状态。
11、若将钥匙开关从“Test”到“Robot”，开关在OFF 位置至少停留秒。反之，同样。若切换过快，激光器操作可能被干扰或激光器内部设置被删除。
12、在霜冻期间，激光器不工作的时候，为了避免霜冻影响，应该保持水冷机运行以及所有的水流阀门打开，在具体操作上：
A 水冷机保持运行，同时激光器钥匙开关在Test/Robot位置，主电源开关在ON的位置；
B 水冷机关闭，同时激光器钥匙开关在Test/Robot位置，主电源开关在ON的位置；
IPG官方就光纤激光器问题解答
IPG官方问题解答
光纤激光器常见问题解答
1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？
∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2%
∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管
∙所有功率级的光斑大小和形状都是固定的
∙免维护或低维护
∙备件极少
∙风冷或基本不需要冷却
∙体积相当小
∙工作距离更长
∙不需要调整
∙无需预热，立即可用
2. 光纤激光器有质保服务吗？
在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
3. 你们的竞争对手说你们的光纤激光器存在后向反射的问题，是真的吗？
说这些话的人并不熟悉光纤激光器技术，如果传送光纤选择合适的话，我们的数千瓦功率低模光纤激光器不会发射后向反射问题。单模激光都很少出现这种问题。但是，如果后向反射太高的话，设备一旦检测到会自动关闭。使用隔离器也能消除该问题。IPG已经有无数的设备应用在铜和铝等高反光材料的切割和焊接领域。
4. 如何确定光斑大小？
方法非常简单，对于光纤激光器而言，这是一个光纤输出在工件上成像的过程。光斑大小等于光纤直径乘以准直器的放大率和最终聚焦透镜直径。例如，如果光纤直径等于50μm，准直器的焦距等于60 ，最终聚焦透镜的焦距等于300mm，则最终光斑尺寸等于SS= 50x 300/60= 250微米。光纤直径、准直器、最终聚焦透镜可根据光斑大小要求进行调整。光斑大小不随额定功率的5% ～105%动态范围发生变化，对于单模激光器，在使用低阶模激光遮蔽装置时，光斑大小为高斯光束光斑。5. IPG最近为什么又推出了CO2激光器？
IPG高功率激光器客户培训手册
目录
第一章：YLS-xxx高功率激光器安装准备 (2)
第二章运行模式及连线方式 (7)
2.1.操作模式 (7)
2.2各种模式接线图 (7)
2.2.1模式“TEST” (7)
2.2.2模式“ROBOT” (9)
第三章操作步骤 (11)
3.1开启激光前提 (11)
3.2手动操作 (13)
3.3手动模式使用激光编程 (14)
3.4外部调制模式 (15)
3.5模拟量控制模式 (17)
3.6硬线模式 (19)
第四章在应用中应注意的问题 (28)
4.1应用注意事项 (28)
第五章高功率光纤激光器的维护流程 (30)
5.1客户维护内容 (30)
5.2.IPG维护内容Requested maintenance and service at IPG side (31)
第六章故障处置 (33)
6.1YLS-xxx高功率激光器故障处置 (33)
附录1：接口定义 (35)
1.1控制接口 (35)
1.2安全接口 (40)
附录2激光程序 (42)
附录3光纤清洁 (47)
第一章：YLS-xxx高功率激光器安装准备
YLS系列高功率激光器的安装在场地、电源、冷却水等方面均有严格要求。以下按不同激光功率分别描述。
1kW激光器
场地要求：激光器四周都必须留出1米的维修空间。
激光器最大尺寸：宽856mm，深806mm，高1186mm。
因配置不同，尺寸会有所变化，但最大不超过以上尺寸。
电源要求：
最大耗电量：3.3kW，启动电流：18A，电压：360-440V三相交流电，接地线（不需要零线）；电源线截面积：2.5平方毫米铜线。

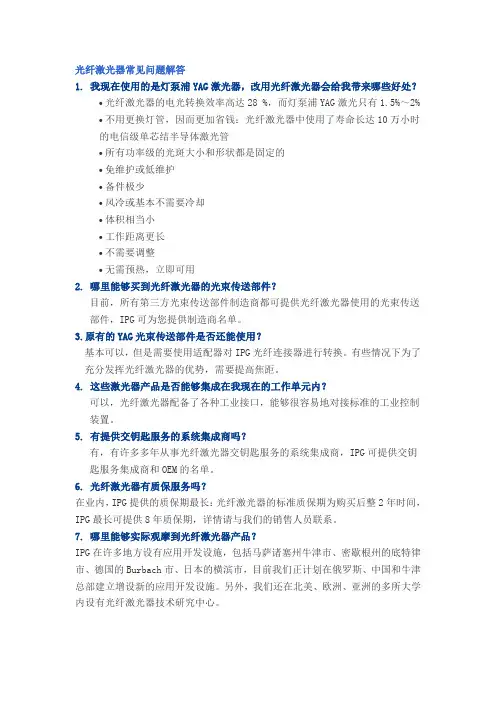

光纤激光器的相关问题
光纤激光器常见问题解答
1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？
∙光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2% ∙不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管
∙所有功率级的光斑大小和形状都是固定的
∙免维护或低维护
∙备件极少
∙风冷或基本不需要冷却
∙体积相当小
∙工作距离更长
∙不需要调整
∙无需预热，立即可用
2. 哪里能够买到光纤激光器的光束传送部件？
目前，所有第三方光束传送部件制造商都可提供光纤激光器使用的光束传送部件，IPG可为您提供制造商名单。
3.原有的YAG光束传送部件是否还能使用？
基本可以，但是需要使用适配器对IPG光纤连接器进行转换。有些情况下为了充分发挥光纤激光器的优势，需要提高焦距。
4. 这些激光器产品是否能够集成在我现在的工作单元内？
可以，光纤激光器配备了各种工业接口，能够很容易地对接标准的工业控制装置。
5. 有提供交钥匙服务的系统集成商吗？
有，有许多多年从事光纤激光器交钥匙服务的系统集成商，IPG可提供交钥匙服务集成商和OEM的名单。
6. 光纤激光器有质保服务吗？
在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。
7. 哪里能够实际观摩到光纤激光器产品？
IPG在许多地方设有应用开发设施，包括马萨诸塞州牛津市、密歇根州的底特律市、德国的Burbach市、日本的横滨市，目前我们正计划在俄罗斯、中国和牛津总部建立增设新的应用开发设施。另外，我们还在北美、欧洲、亚洲的多所大学内设有光纤激光器技术研究中心。
ipg激光焊接机的说明书
ipg激光焊接机的说明书
IPG激光焊接机说明书
1.引言
感谢您选择IPG激光焊接机，本说明书将为您详细介绍该机器的使用
方法、技术参数和操作注意事项。在使用机器之前，请先仔细阅读本手册，并按照手册的指导进行操作和维护。
2.机器简介
IPG激光焊接机是一种高精度、高效率的焊接设备，采用了先进的光
纤激光技术，具有能耗低、焊接速度快、焊缝质量高等优势。机器的结构
紧凑，操作简单，适用于各种金属材料的精确焊接。
3.技术参数
-激光功率：可选
- 激光波长：1064nm
-最大光束质量（M2）：≤1.4
-最大焊接速度：每秒10米
- 激光焊接深度：可达5mm
-输送光纤长度：标配3米
-电源要求：380V，50Hz
4.机器安装
-将机器放置在干燥、通风良好的地方。
-确保机器与电源连接正确并牢固。
-打开机器的开关，并检查电源指示灯是否亮起。
5.机器操作
-打开机器的操作界面，选择相应的焊接模式和参数。
-将待焊接的工件放置在焊接工作台上，并进行定位和固定。
-通过操作界面上的按钮启动激光器和焊接机构。
-注意观察焊接过程中的光弧和焊缝质量，根据需要进行修正和调整。-焊接完成后，及时关闭激光器和机器，注意安全操作。
6.安全注意事项
-在操作机器之前，请佩戴适合的防护眼镜和劳动防护用品。
-确保机器的电源连接稳固，避免电源线路短路和电流过载。
-严禁触摸激光束和焊接部件，以免造成伤害。
-在焊接过程中，禁止对机器进行非授权的改动和维修。
-在操作机器时，需保持周围环境干净整洁，避免火源和易燃物品。7.维护保养
-每日使用结束后，清洁机器表面，并检查有无异物进入机器内部。
IPG光纤激光器技术手册
IPG光纤激光器技术手册
介绍
本手册旨在提供有关IPG光纤激光器的基本技术信息和使用指南。IPG光纤激光器是一种创新的激光技术，具有高效、稳定和可
靠的特点，适用于多种不同领域的应用。
技术参数
- 功率范围：IPG光纤激光器提供从几瓦到几千瓦的功率范围，用户可以根据具体需求选择合适的功率。
- 波长范围：IPG光纤激光器支持不同波长范围，主要有红外、可见光和紫外光等。
- 脉冲频率：IPG光纤激光器具有可调节的脉冲频率，适用于
对精度和速度要求高的应用。
- 光纤长度：IPG光纤激光器提供不同长度的光纤，使得用户
可以根据设备布局和需求进行灵活安装。
主要应用领域
- 切割和焊接：IPG光纤激光器能够实现高精度的金属材料切
割和焊接，适用于制造业和汽车工业等领域。
- 打孔和雕刻：IPG光纤激光器提供高能量和高功率输出，可以用于打孔和雕刻各种材料，包括金属、塑料和陶瓷等。
- 印刷和标记：IPG光纤激光器适用于高速印刷和标记任务，可以实现高清晰度和高精度的图形和文字标记。
- 医疗美容：IPG光纤激光器在医疗美容领域有广泛应用，例如皮肤去除和切割等。
- 科研领域：IPG光纤激光器提供稳定的激光输出和可调节的参数，适合用于科学研究和实验室应用。
使用指南
- 安全操作：在使用IPG光纤激光器时，务必遵循相关安全操作规程，包括佩戴适当的防护设备和避免直接观察激光束等。
- 调节参数：根据具体应用需求，用户可以通过调节IPG光纤激光器的参数，如功率、脉冲频率和光纤长度，来获得最佳的激光输出效果。
- 维护和保养：定期检查和清洁IPG光纤激光器，确保其正常运行和长期稳定性。
ipg 激光器工作原理
ipg 激光器工作原理
IPG（International Photonics Group）激光器的工作原理基于光
纤激光器的技术。具体来说，IPG激光器采用了光纤放大器的
原理。
IPG激光器的工作原理涉及到以下几个关键步骤：
1. 光纤耦合：IPG激光器将激光二极管或其他激光源产生的光
通过光纤进行耦合。光纤是一种具有较高折射率的纤维状结构，可以将光束有效地引导、捕获和传输。
2. 激光增益：经过耦合后，光在光纤中传输。在光纤中，激发动能将光子转化为光子，并且随着光在光纤中传播，光的数量逐渐增加。这种现象称为激光增益，通过激增益，光纤中的光强度可以显著增加。
3. 激光放大器：经过激光增益后，光信号被传递到激光放大器。激光放大器是一种能够对激光信号进行放大的装置。在激光放大器中，光纤通过受激辐射过程被放大，从而产生高强度的激光束。
4. 输出激光：经过放大后，激光束从激光器的输出端口被释放出来。这个激光束可以被用于各种应用，如切割、焊接、打孔、医疗等。
总的来说，IPG激光器通过光纤的放大来增加激光信号的强度，并将其输出为高质量、高功率的激光束。这种激光器具有高效
率、高可靠性和稳定性的特点，被广泛应用于工业和科学研究领域。
IPG激光器接口说明
IPG激光器接口说明
目录
1 XP1接口 (2)
外部输入信号: (2)
激光器输出信号 (3)
2 XP2接口 (4)
输入信号 (4)
3 XP4接口 (5)
P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (6)
4、PA系统激光器通道 (6)
第一通道控制激光器功率 (6)
5、激光器上高压流程 (7)
1 定制产品
v1.0 可编辑可修改
版本：
编写：定制产品部
时间：
1 XP1接口
外部输入信号:
Laser Request（激光器请求）高电平有效
外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。A2 Program start （程序启动）
高电平有效，控制激光程序起动和停止。程序号由A8到A14定义。如果程序号是0000000和A6为高电平，那么激光器由模拟量控制
A3 Internal Control Enabled 内控使能，高电平有效
A4 Rest error（复位错误）高电平有效
复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间2 定制产品
至少持续1ms。
A5 Guide laser ON (引导激光开启)
A6 Analogue control ON
（模拟量控制激活）高电平有效激活时程序号要为0000000
A16 公共地
C1 Laser ON （激光器电源开启）
用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.
