交换机级联
图解交换机设备的级联
结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Upli nk端口级联在所有交换机端口中，都会在旁边包含一个Up link端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Upl ink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
计算机网络基础教程：交换机的级联
第八章建设TCP/IP局域网前面六章中，我们讨论了构造一个网络系统的主要设备：传输介质、网卡、集线器、交换机、路由器和中继器。
我们还讨论了控制通讯所需要的协议。
现在，我们将讨论如何构建局域网络。
这里将涉及如何级联交换机，使用虚拟子网VLAN技术来高效率地划分子网，如何使用路由技术将VLAN连接到一起，如何将多个交换机连接到一起，对于带冗余链路的交换机网络如何避免循环数据报。
最后，我们将一起讨论流行的局域网类型。
8.1交换机的级联在建设局域网中，有两种情况需要级联交换机。
第一种情况是在一台交换机的端口数量不够时，需要使用更多的交换机来提供更多的交换端口。
在这种情况下，为了使两台或更多台交换机能够通讯，需要把它们级联起来。
第二种情况是计算机节点不在一个工作区域，需要分布两个或更多的交换机来连接它们，然后再将这些交换机级联起来。
也就是说，通过使用更多的交换机，能够：提供更多的交换机端口；网络能够覆盖更大的区域。
有两种级联交换机的方法：使用普通的交换端口使用专用的堆叠端口8.1.1交换机的干线级联技术图8.1是使用普通的交换端口实现级联的例子。
图8.1使用trunk方式的交换机级联在交换机级联中，级联的线路往往承担更大的数据流量，因此常称级联线路为干线trunck。
通常可以使用更多的交换机端口来实现级联，以使干线具有更高的传输带宽。
在图8.1中，使用4个普通的100Mbps交换端口将两台交换机级联起来，在全双工的条件下，使干线得到800Mbps的传输带宽。
但是，不能使用4根导线简单地将两台交换机连接起来就算完成了级联工作。
还需要对两个交换机进行配置，指明着4个端口组成一个级联干线trunck。
向交换机声明这4个端口构成一条干线，交换机就可以有效地在这4个端口上实现流量分配，使4个端口联合工作，确保提供最大的数据传输带宽。
图8.2是以图形方式配置交换机级联干线端口的例子。
在例子中可以看出，这台交换机的端口7、8、9已经选择作为了同一个Trunk。
交换机级联、堆叠、集群技术介绍精品资料
交换机级联、堆叠、集群技术介绍交换机级联、堆叠、集群技术介绍最简单的局域网(LAN)通常由一台集线器(或交换机)和若干台微机组成。
随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，交换机取代了集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。
级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。
考虑到局域网的发展现状，因此本文提高的局域网，如无特别指出均指10BaseT、100BaseT(F)、1000BaseT(F)的交换式以太网。
一、级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX标准。
交换机级联
如果交换机备有"UpLink（级联）"端口，则可直接采用这个端口进行级联；如果端口是RJ-45类型，则采用直通双绞网线即可，但单段长度也不能超过100米。
当然，如果交换机端口支持MDI/MDIX类型自动翻转，则也可采用交叉线了。
不过要注意，在这种级联方
式中上一层交换机所采用的仍是普通以太网端口，只是下层交换机则要采用专门的"UpLink"端口，如图9-1所示。
（点击查看大图）图9-1 交换机级联示例
另外一种级联方式就是互连的两台交换机都是通过普通端口进行连接。
如果交换机没有专门提供Uplink级联端口，那就可采用交换机的普通以太网端口进行交换机的级联，不过这种方式的性能稍差，因为下级交换机的有效总带宽实际上就相当于上级交换机的一个普通端口带宽。
如果采用的端口是RJ-45类型，也要求单段双绞网线的长度不能超过100米。
同样如果交换机端口支持MDI/MDIX类型自动翻转，也可采用直通线。
交换机的连接方式详解图
交换机的连接方式详解图Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
交换机级联方法
交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。
特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。

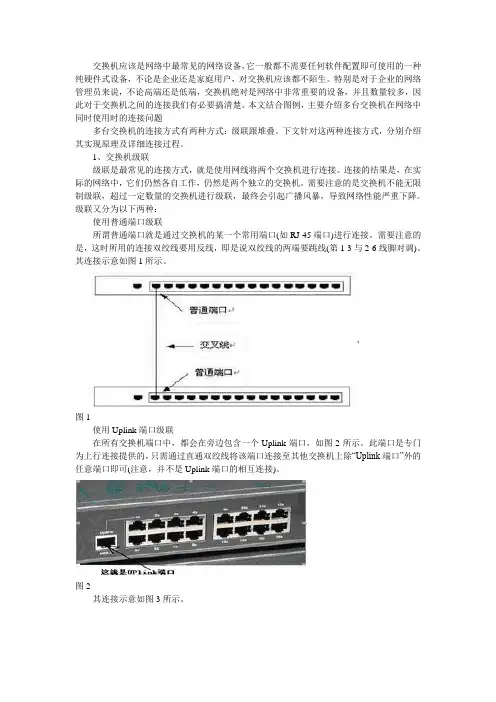

本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
交换机级联与堆叠技术
交换机级联与堆叠技术随着网络规模的不断扩大和复杂性的增加，企业和组织对于网络交换机的需求也越来越高。
为了满足这一需求，交换机级联和堆叠技术应运而生。
本文将介绍交换机级联和堆叠技术的原理、特点和应用。
一、交换机级联技术1. 原理交换机级联技术是通过将多个交换机连接在一起形成一个逻辑上的大型交换机，扩展网络规模和端口数量。
它利用交换机的多个端口之间的链路进行数据转发，将数据从源端口发送到目标端口。
2. 特点交换机级联技术具有以下特点：（1）扩展性强：通过级联多个交换机，可以扩展网络的规模和容量。
（2）灵活性高：可以根据需求灵活地增加或减少级联的交换机数量。
（3）降低成本：相比于购买一台大型交换机，级联多台小型交换机的成本更低。
（4）容错性好：级联多台交换机可以提高网络的冗余性和可靠性，一台交换机故障时不会影响整个网络的正常运行。
3. 应用交换机级联技术广泛应用于大型企业、数据中心和校园网络等环境中。
通过级联多个交换机，可以实现大规模网络的构建和管理，满足高带宽、低延迟的数据传输需求。
二、交换机堆叠技术1. 原理交换机堆叠技术是将多个交换机通过堆叠模块或堆叠线缆连接在一起，形成一个逻辑上的大型交换机。
在堆叠后的交换机中，所有的交换机被视为一个整体，由主交换机负责管理和控制。
2. 特点交换机堆叠技术具有以下特点：（1）一体化管理：堆叠后的交换机可以被视为一个整体进行管理，简化了网络管理和配置。
（2）高可用性：主交换机故障时，备用交换机可以自动接管，实现无缝切换，提高网络的可用性。
（3）灵活的端口扩展：堆叠后的交换机可以通过插拔模块或线缆来扩展端口数量，满足不同规模网络的需求。
（4）高性能：堆叠后的交换机可以实现内部端口的全双工通信，提供更高的带宽和更低的延迟。
3. 应用交换机堆叠技术被广泛应用于企业和组织的核心交换机部署。
通过堆叠多个交换机，可以实现高可用性、高性能的核心交换机架构，提供稳定可靠的网络服务。
交换机级联和堆叠的基本概念及区别
交换机级联和堆叠的基本概念及区别究竟什么是级联?什么是堆叠?堆叠是背板之间的连接，将几台交换机做成一个整体。
级联是端口的连接。
级联是共享，堆叠是独享。
级联是通过交换机的某个端口与其它交换机相连的，而堆叠是通过交换机的背板连接起来的。
虽然级联和堆叠都可以实现端口数量的扩充，但是级联后每台交换机或交换机在逻辑上仍是多个被网管的设备，而堆叠后的数台交换机或交换机在逻辑上是一个被网管的设备。
级联与堆叠的区别:交换机之间通过面板上的Up-Link口级联。
Up-Link口实际上是一个反接的RJ-45口，将一台交换机的Up-Link口接到另一台交换机的任何一个RJ-45即实现交换机之间的级联。
Up-Link口使用户在将两个交换机通过RJ-45口连接在一起的时候，省去了做交叉电缆的麻烦。
级联的特点：1.使用交换机的RJ-45口实现;2.级联电缆就是标准五类双绞线;3.级联的距离较长，10兆时可达100米，100兆时可达5米;4.不同厂家的交换机可以互相级联;级联的不足：1.由于信号从一个交换机到另一个交换机是通过RJ-45端口，经过编码/解码过程，延时较长;2.必须占用两个RJ-45端口(两台交换机各一个);3.用户将损失性能/价格比，这对端口成本较高的交换机起更明显;4.允许级联的交换机的个数较少，10兆为5个，100兆为2个;交换机的堆叠是将数个交换机的主干连接起来，形成一个大的逻辑上单一的交换机。
堆叠的特点：1.堆叠通过专门的堆叠口，不能与交换机其他的RJ-45混接;2.堆叠电缆由厂家自行定义;3.堆叠端口由厂家自行定义，因此，不同厂家的产品除非完全一样，否则，不能互相堆叠;4.由于是主干连接，信号在交换机之间传输是通过主干而不是RJ-45口，因此响应时间较短;5.在100兆网络中，可堆叠的交换机个数明显比可级联的个数多;堆叠的不足：1.由于是连接主干，因此厂家对堆叠线缆的要求是越短越好，太长会影响整个系统的性能;2.由于是连接主干，如果堆叠电缆出现短路可能使交换机不工作或交换机受到损坏;警告：不要将其他信号，比如交换机RJ-45口过来的信号，接入堆叠口。
交换机级联是什么意思
交换机级联是什么意思交换机级联是什么意思堆叠指的是通过堆叠模块连在⼀起，⼏个堆叠在⼀起的交换机可以视同⼀个交换机来管理。
级联则是通过级联⼝将交换机联在⼀起。
有些交换机可以堆叠，有的交换机不⽀持堆叠功能区分级联和堆叠交换技术中有两个重要的概念，就是级联（uplink）和堆叠（stack）。
级联是通过双绞线或光纤，⼀般在交换机的前⾯板上有专门的级联⼝，如果没有，也可以⽤交叉接法来级联，级联后两台交换机是上下级的关系。
级联是通过端⼝进⾏的，现在的交换机有千兆扩展能⼒，千兆级联性能也不错，但级联得越多，性能下降的就越多。
堆叠通常是为了扩充带宽⽤的，通常⽤专门的堆叠卡插在交换机的后⾯，⽤专门的的堆叠电缆连接⼏台交换机，堆叠后这⼏台交换机相当于⼀台交换机。
堆叠是采⽤交换机背板的叠加，使多个⼯作组交换机形成⼀个⼯作组堆，从⽽提供⾼密度的交换机端⼝，堆叠中的交换机就像⼀个交换机⼀样，配制⼀个ip地址即可。
常见的堆叠有两种：菊花链堆叠和矩阵堆叠。
所谓菊花链就是从上到下串起来，形成单⼀的⼀个菊花链堆叠总线，Cisco的菊花链堆叠最多⽀持9台，3500、2900XL插GigaStack GBIC模块即可。
矩阵堆叠就是单独拿⼀个交换机作为堆叠中⼼，其他的交换机⽤堆叠线连接到堆叠中⼼交换机上，如Cat 3508G作为堆叠中⼼，其他的3500、2900XL连到3508G上。
矩阵堆叠性能⽐菊花链要好，包转发速率快。
交换技术中有两个重要的概念，就是级联（uplink）和堆叠（stack）。
级联是通过双绞线或光纤，⼀般在交换机的前⾯板上有专门的级联⼝，如果没有，也可以⽤交叉接法来级联，级联后两台交换机是上下级的关系。
级联是通过端⼝进⾏的，现在的交换机有千兆扩展能⼒，千兆级联性能也不错，但级联得越多，性能下降的就越多。
堆叠通常是为了扩充带宽⽤的，通常⽤专门的堆叠卡插在交换机的后⾯，⽤专门的的堆叠电缆连接⼏台交换机，堆叠后这⼏台交换机相当于⼀台交换机。
交换机的级联
一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC 机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。
基本网络结构如图1所示。
在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。
二、交换机的级联拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
但级联技术和堆栈技术也有所不同，它们的应用范围也不同。
交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。
因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。
但这也不是说可以任意级联，因为线路过长，一方面信号在线路上的衰减也较多，另一方面，毕竟下级交换机还是共享上级交换机的一个端口可用带宽，层次越多，最终的客户端可用带宽也就越低(尽管你可能用的是百兆交换机)，这样对网络的连接性能影响非常大，所以从实角度来看，建议最多部署三级交换机，那就是核心交换机-二级交换机-三级交换机。
这里的三级并不是说只能允许最多三台交换机，而是从层次上讲只能三个层次。
连接在同一交换机上不同端口的交换机都属于同一层次，所以每个层次又能允许几个，甚至几十个交换机级联。
层级联所用端口可以是专门的UpLink端口，也可以是普通的交换端口。
交换机级联
目录
1简介
2级联
3堆叠
4集群
1简介
随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环
境中，交换机取代ቤተ መጻሕፍቲ ባይዱ集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。
交换机的级联、堆叠、集群这3种技术既有区别又有联系。级联和堆叠是实现集群的前提，集群是级联和堆叠的目的；级联和堆叠是基于硬件实现的；集群是基于软件实现的；级联和堆叠有时很相似(尤其是级联和虚拟堆叠)，有时则差别很大(级联和真正的堆叠)。随着局域网和城域网的发展，上述三种技术必将得到越来越广泛的应用。
4集群
所谓集群，就是将多台互相连接(级联或堆叠)的交换机作为一台逻辑设备进行管理。集群中，一般只有一台起管理作用的交换机，称为命令交换机，它可以管理若干台其他交换机。在网络中，这些交换机只需要占用一个IP地址(仅命令交换机需要)，节约了宝贵的IP地址。在命令交换机统一管理下，集群中多台交换机协同工作，大大降低管理强度。
为了方便进行级联，某些交换机上提供一个两用端口，可以通过开关或管理软件将其设置为MDI或MDIX方式。更进一步，某些交换机上全部或部分端口具有MDI/MDIX自校准功能，可以自动区分网线类型，进行级联时更加方便。
用交换机进行级联时要注意以下几个问题。原则上任何厂家、任何型号的以太网交换机均可相互进行级联，但也不排除一些特殊情况下两台交换机无法进行级联。交换机间级联的层数是有一定限度的。成功实现级联的最根本原则，就是任意两节点之间的距离不能超过媒体段的最大跨度。多台交换机级联时，应保证它们都支持生成树(Spanning-Tree）协议，既要防止网内出现环路，又要允许冗余链路存在。
交换机级联的方法
交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。
特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
v1.0 可编辑可修改图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
华为交换机级联方法(一)
华为交换机级联方法(一)华为交换机级联介绍在现代信息技术发展的背景下，网络交换技术得到了广泛应用。
华为交换机作为其中的重要组成部分，具有出色的性能和可靠性。
在某些场景下，需要将多台华为交换机进行级联连接，以满足更大规模网络的需求。
本文将详细介绍华为交换机级联的各种方法。
方法一：物理级联物理级联是最常见的一种级联方法，它通过将两台华为交换机直接使用光纤、电缆等物理介质连接起来。
此方法可细分为半双工和全双工两种模式。
半双工物理级联半双工物理级联是指通过一根物理介质实现数据的双向传输，但同一时间只能有一台交换机发送或接收数据。
该模式适用于连接带宽要求不高的场景。
全双工物理级联全双工物理级联是指通过两根物理介质实现数据的同时双向传输，可以实现更高的带宽利用率。
该模式适用于连接带宽要求较高的场景。
方法二：逻辑级联逻辑级联是在华为交换机上运用交换技术，将多个物理端口虚拟成一个逻辑端口，从而实现级联连接。
这种方法灵活性强，可根据需求进行扩展或调整。
交换机间的链路聚合链路聚合技术可以将多个物理链路绑定在一起，形成逻辑链路。
在华为交换机上可以通过配置静态链路聚合或使用动态聚合协议（如LACP）来实现。
交换机间的虚拟局域网（VLAN）级联VLAN可以将同一个物理网络划分为多个逻辑网络，实现分割和隔离。
华为交换机可以通过配置VLAN Trunk实现多个交换机的VLAN级联。
交换机间的堆叠级联堆叠技术通过专用的物理链路将多个交换机虚拟为一个逻辑交换机，形成共享的数据平面和控制平面。
华为交换机支持基于标准协议的堆叠技术（如Stacking或IRF），实现高可靠、高性能的交换机级联。
方法三：软件级联软件级联是一种在操作系统层面上实现的级联方法，可以通过网络协议，将多个华为交换机连接成一个逻辑网络。
软件路由器软件路由器可以在华为交换机上配置动态路由协议，实现交换机间的路由信息交换和转发功能。
通过软件路由器，可以实现华为交换机的级联。
交换机级联
交换机级联交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。
特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
光纤交换机级联作用
光纤交换机级联作用
光纤交换机级联是指将多个光纤交换机连接在一起，以扩展网
络规模和提高性能的过程。
光纤交换机级联可以实现多种功能和作用，以下是一些主要方面的分析：
1. 扩展网络规模，通过光纤交换机级联，可以将多个交换机连
接在一起，形成一个更大规模的网络。
这样可以满足大型企业或组
织对于网络规模的需求，使得网络能够支持更多的终端设备和用户，实现更广泛的覆盖范围。
2. 提高性能，光纤交换机级联可以提高网络的整体性能。
通过
将多个交换机连接在一起，可以实现负载均衡和流量分担，从而减
轻单个交换机的负担，提高网络的传输速度和响应速度。
这对于需
要处理大量数据流量的网络特别重要。
3. 冗余备份，通过光纤交换机级联，可以实现冗余备份，提高
网络的可靠性和稳定性。
在级联的网络中，如果某个交换机发生故障，其他交换机可以自动接管其工作，从而保证网络的持续运行，
减少因单点故障而造成的影响。
4. 简化管理，光纤交换机级联可以简化网络管理。
通过级联，可以实现统一管理多个交换机，减少管理人员的工作量，提高管理效率。
此外，还可以实现统一的配置和监控，更方便地对整个网络进行管理和维护。
总之，光纤交换机级联可以带来多方面的作用和好处，包括扩展网络规模、提高性能、实现冗余备份和简化管理等。
这些作用使得光纤交换机级联成为构建大型、高性能、高可靠性网络的重要手段。
交换机级联计算
交换机级联计算
交换机级联是指在网络中使用多个交换机相互连接起来，形成一
个大型的交换机网络体系。
这种级联的方式可以有效地扩展网络规模，提高网络的可靠性和性能。
在级联的过程中，需要注意以下几点：
1. 级联的连通性
在级联多个交换机时，需要保证它们之间的连通性。
如果其中一
台交换机出现故障，整个网络可能会受到影响。
因此，在设置级联时
要注意交换机之间的物理连接和逻辑连接。
2. 级联的带宽
级联多个交换机会增加数据的传输距离和传输时间，从而对带宽
造成影响。
因此，在级联时要考虑带宽的需要和可用性，以确保整个
网络的性能和可靠性。
3. 级联的交换机管理
在级联多个交换机时，需要对它们进行统一的管理和配置。
这可
以通过集中控制器或管理软件来实现。
同时，在级联过程中也要注意
交换机的端口配置和VLAN设置，以避免冲突和重复。
4. 级联的安全性
级联多个交换机会增加网络的复杂度和故障风险。
因此，在级联时要注意网络的安全性，包括数据保护和攻击防御。
同时，也要注意交换机管理的安全性，以防止未经授权的用户或操作。
总之，交换机级联是一个重要的网络拓扑结构，可以有效地提高网络的可靠性和性能。
在级联时，需要注意连通性、带宽、管理和安全等方面，以确保整个网络的稳定和安全。
交换机的三种连接方式：级联、堆叠和集群
交换机的三种连接方式：级联、堆叠和集群交换机的连接方式大家应该都知道，一共有三种，分别是：级联、堆叠和集群。
交换机的级联技术一般用来实现多台交换机之间的互相连接；堆叠技术用来将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术用来将相互连接的多台交换机作为一个逻辑设备进行管理，从而降低网络管理成本，简化管理操作。
1. 级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如校园网中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
级联结构示意图城域网是交换机级联的极好例子。
目前各地电信部门已经建好了许多市地级的宽带IP城域网。
这些大款城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术、汇聚层采用1000M/100M 以太网技术，接入层采用100M/10M 以太网技术，所谓 "千兆到大楼，百兆到楼层，十兆到桌面 " 。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机（或路由器）下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层（或单元）交换机（或集线器）。
交换机一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口。
这两种端口的区别仅仅在于普通端口符合MDI 标准，而级联端口 ( 或称上行口 ) 符合 MDIX标准。
由此导致了两种方式下接线方式不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable) ；当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable) 。
为了方便进行级联，某些交换机上提供了一个两用端口（MDI 或MDIX），可以通过开关或管理软件将其设置为MDI（MDI是正常的UTP或STP连接）或 MDIX（连接器的发送和接收对是在内部反接的，这就使得不同的设备(如集线器-集线器或集电器-交换机)，可以利用常规的UTP或STP电缆实现背靠背的级联）方式。
交换机的堆叠与级联基础
交换机的堆叠与级联基础当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要有两个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。
1.GBIC和SFP(1)GBICCisco GBIC（GigaStack Gigabit Interface Converter）是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的堆叠，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。
此外，借助于光纤，还可实现与远程高速主干网络的连接。
GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。
● 级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Base-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70千米~100千米。
图1 1000Base-T GBIC模块图2 1000Base-SX GBIC模块GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。
如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。
图3 安装在GBIC插槽中的GBIC模块● 堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。
如图4所示为适用于Cisco Cat alyst 2950/3550的GigaStack GBIC堆叠模块。
hub级联层数
hub级联层数摘要：1.概述2.集线器和交换机的级联3.路由器的级联4.级联的优缺点5.总结正文：1.概述在计算机网络中，级联是一种常见的扩展网络的方法。
它是指将多个网络设备通过特定的接口相互连接，从而形成一个更大的网络。
这种技术可以使网络设备之间的通信更加灵活，增加网络的覆盖范围和性能。
本文将重点讨论网络设备中的Hub 级联层数。
2.集线器和交换机的级联集线器（Hub）和交换机（Switch）是两种常见的网络设备，它们都可以进行级联。
集线器是一种简单的网络设备，用于将多台计算机连接在一起，形成一个局域网。
它将接收到的信号广播到所有连接的计算机上，因此，集线器之间的级联可以增加局域网的规模。
交换机是一种更加智能的网络设备，它可以根据数据包中的地址信息，将数据包从一个接口转发到另一个接口，从而实现不同计算机之间的通信。
交换机之间的级联可以增加网络的覆盖范围和性能，同时还可以实现负载均衡，提高网络的稳定性。
3.路由器的级联路由器（Router）是一种更高级的网络设备，它可以在不同网络之间转发数据包。
路由器通常用于连接不同的局域网或广域网，实现它们之间的通信。
路由器之间的级联可以扩展网络规模，提高网络性能。
4.级联的优缺点级联可以有效地扩展网络规模，提高网络性能，但是它也有一些缺点。
首先，级联会增加网络的复杂性，可能导致网络管理变得更加困难。
其次，级联可能导致信号衰减和传输延迟，影响网络性能。
此外，级联还可能增加网络故障的风险，因为任何一个连接点出现故障都可能导致整个网络的瘫痪。
5.总结总之，Hub 级联层数是一种有效的扩展网络的方法，它可以增加网络规模，提高网络性能。
但是，级联也有其缺点，如增加网络复杂性、可能导致信号衰减和传输延迟等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络知识：图解交换机设备的级联
双绞线端口的级联
级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！
1．使用Uplink端口级联
现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口
Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X 转换开关）在两种类型间进行切换。
图2 利用直通线通过Uplink端口级联交换机
2．使用普通端口级联
如果交换机没有提供专门的级联端口（Uplink端口），那么，将只能使用交叉跳线，将两台交换机的普通端口连接在一起，扩展网络端口数量（如图3所示）。
需要注意的是，当使用普通端口连接交换机时，必须使用交叉线而不是直通线。
图3 利用交叉线通过普通端口级联交换机
交叉电缆
交叉与不交叉，所使用的网线都是一样的，只是在压线头的时候次序不同而已。
所谓“交叉线”，是指一头使用568A标准，另一头使用568B标准；非交叉线，即“直通线”，是指两端使用同一种标准。
568B中网线接头的颜色依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；
568A中网线接头的颜色依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；
一般来说，相同设备相连接，使用交叉线。
但如果处于下端的设备上有“UPLINK”接口，则可以使用直通线通过“UPLINK”接口与上端设备连接。
另外，现在一些新的设备，具有端口识别功能，能自动识别是平行线还是交叉线，那就无所谓。
