铸造多晶硅中的金属杂质及其对硅片性能的影响aaa
第七章 铸造多晶硅中的杂质和缺陷
过饱和的间隙氧容易在后续的热处理 工艺中形成复合体与沉淀等。 原生铸造多晶硅中很容易生成氧施主 与氧沉淀,而硅锭底部氧浓度最高, 热处理时间最长,氧施主与氧沉淀的 问题应该是硅锭各部分中最严重的。
铸造多晶硅中原生氧沉淀 的透射电镜照片
第7章 铸造多晶硅中的杂 质和缺陷
铸造多晶硅中的晶界
晶界出现大量的悬桂键,形成界面态,严重影响太阳电 池的光电转换效率。
无金属污染的铸造多晶硅晶界的SEM图像 (a)和EBIC图像(b)
铸造多晶硅中的位错
根据晶体生长方式和过程的不同,铸造多晶硅中的位错 密度约在103~109cm-2左右。
含有高密度位错的铸造多晶硅的光学显微镜照片
a.
p-n结中的金属杂质降低结的反向击穿电压;
b.
金属杂质形成深能级带隙极大地增加p-n结的漏导损耗,
甚至直接导致p-n结变窄;
c.
金属杂质降低氧化诱导生成层错和位错的形成势垒
铸造多晶硅中的金属杂质
金属Cu、Fe、Co在铸造多晶 硅中,自晶体上部(0)到 晶体底部(1)的浓度分布
(直线是根据分凝系数计算的浓 度分布,B的优先分凝系数采用 0.65,Fe的有效分凝系数采用 0.05)
促进其随后氧沉淀生成量。
铸造多晶硅中氧沉淀规律
结果讨论:
铸造多晶硅区别于直拉单晶硅在于,铸造多晶硅中存在较
高密度的位错和晶界等缺陷。而位错和晶界一般可以吸收硅中
过饱和的自间隙硅原子,这降低了铸造多晶硅中氧沉淀的临界 形核半径。另外一方面,由于位错或晶界一般不会影响间隙氧 在硅中的扩散速度,所以,铸造多晶硅中的位错和晶界主要是 通过降低氧沉淀的临界形核半径而促进氧沉淀的生成 。至于原 始氧浓度对氧沉淀的影响,则主要是由于高的原始氧浓度导致 小的氧沉淀临界形核半径,所以高氧样品中氧沉淀生成量较大。

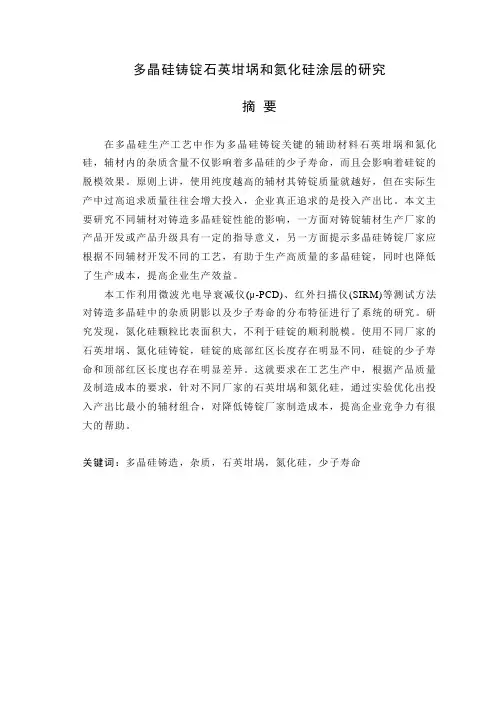

毕业设计(论文)-多晶硅铸锭石英坩埚和氮化硅涂层的研究[管理资料]
