荧光灯因其成本低廉和高光效长寿命，所以大量应用于家庭、场馆等室内照明环境。
要实现荧光灯在使用中的进一步节能，一方面灯管技术在不断提升，另一方面镇流和调光手段也得到了长足发展。
其中，国际整流器公司生产的调光电子镇流器控制芯片——IR2159（2/3）就是其中最具代表性的器件。
本文主要讲述配套IR2159调光芯片实现荧光灯单控、群控线性调光的外部电源设计。
【关键词】IR2159、隔离电源、线性控制、锯齿波发生器荧光灯早期使用电感式镇流器配合启辉器工作，存在镇流器耗能大、启动慢，启辉时对电网存在干扰的缺点。
电子镇流器的出现解决了启动速度问题，功耗和功率因数相对提高不少，但大部分电子镇流器仍存在功耗偏大、产生谐波等缺陷。
当前，荧光灯应用于餐馆、写字楼、商场、学校教室、会议中心、展览场馆等大面积室内照明场合，如果对其进行功率调节，节能空间将是非常可观的，因此荧光灯可调光电子镇流器在近几年中得到了迅速的发展和应用。
荧光灯属于气体放电光源，不能通过简单的调压实现大范围调光。
现有的调光方法主要是调节灯管供电频率或者调节灯管供电相位。
IR2159调光控制芯片就属于后者，即相位调光。
IR2159是集调光镇流器控制器和600V半桥驱动于一体的专用IC。
其结构为无变压器灯管功率检测相位控制，并且只需做很小的改动就可将不可调光镇流器改为可调光镇流器。
外部可控参数包括预热时间和预热电流、触发至调光时间，以及一个最小至最大亮度调光接口。
保护有误触发、灯丝损坏、过热保护并具有自动重起动功能。
IR2159的核心是一个外部最小频率可调的压控振荡器。
（注1）一、增设隔离电源的优势IR公司提供的芯片外围电路如图1所示。
最简单的调光办法是引VCC到分压电路向芯片DIM端（④脚）提供0.5V至5V的调光控制电压，即可实现最小功率设置到最大功率设置之间的功率调节。
毕业论文课件基于IR2153半桥串联谐振的高压钠灯研究解析
IR2153控制电路
图6 IR2153控制电路
图6中为半桥逆变主电路和控制电路。当整流后经变压器把电压降下来 的15.6V电压对C5充电，同时也由UF4007对C4充电。当C5正极电位上升到 15.6V时，IR2153输出带有约2us的死区时间的互补调制信号，频率由IR2153 的RT（VR1）、CT（C1）决定，并通过限流电阻R1、R2对Q1、Q2触发。使得 输出恒定高频方波序列供后极由电容、电感及灯构成的谐振网络。当灯被顺 利启动后，就在灯的两端流过高频正弦电流。其中自激振荡是由电源UF4007 对C4充电和C4通过VB脚和R1放电完成。
如下面图4所示，典型的IR2153驱动MOSFET的应用图。IR2153的第2脚 RT端接的电阻和第3脚CT端接的电容共同构成振荡器的外接元件；同时通 过图中的shutdown来控制场效应管,可以让振荡器停止工作；第6脚VS、第 8脚VB端之间的电容C和VB、VCC之间的二极管D构成自举电源供电电路。由 第7脚高驱动端和第5脚低驱动端分别产生有时间间隔的两个PWM脉冲，提 供给两个MOS管。
IR2153控制电路的注意事项：
（1）驱动芯片IR2153自举电压用的隔离二极管，要用超快恢复，实验 中选择了UF4007二极管；
（2）R1、R2阻值不能太大，IRFP460栅电容那么大,只要测下栅极的波 形就可以知道，上升和下降沿都不陡峭，必然开关损耗很大，甚至造成两 管同时开通。所以建议在实验时应根据情况调到适合的值。
图4 IR2153经典电路应用
半桥结构
如图5所示的半桥结构，它是两个功率开关器件（如MOS管）以图腾柱的形 式相连接，以中间点作为输出，提供方波信号。
这种结构在电子镇流器等场合有着广泛的应用。上下两个管子由反相的信 号控制，当一个功率管开时，另一个关断，这样在输出点 OUT 就得到电压从0 到HV的脉冲信号。由于开关延时的存在，当其中的一个管子栅极信号变为低时， 它并不会立刻关断，因此一个管子必须在另一个管子关断后一定时间方可开启， 以防止同时开启造成的电流穿通，这个时间称为死区时间，如图中 Td所示。
飞利浦照明灯具调光方法大全

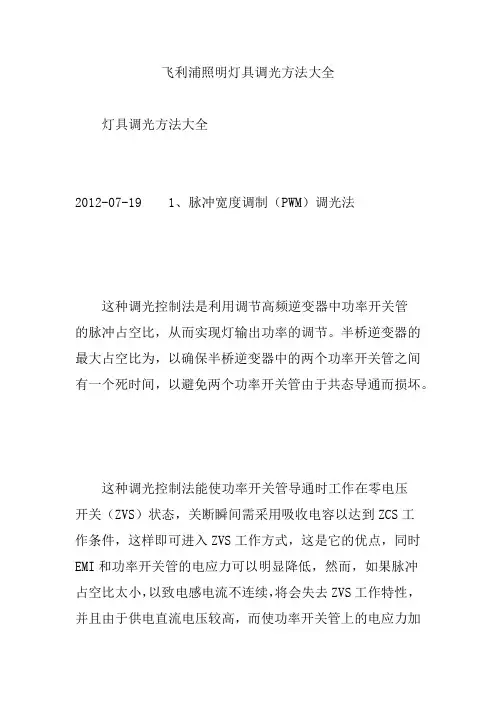

飞利浦照明灯具调光方法大全灯具调光方法大全2012-07-19 1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。
这种调光控制法能使功率开关管导通时工作在零电压开关（ZVS）状态，关断瞬间需采用吸收电容以达到ZCS工作条件，这样即可进入ZVS工作方式，这是它的优点，同时EMI和功率开关管的电应力可以明显降低，然而，如果脉冲占空比太小，以致电感电流不连续，将会失去ZVS工作特性，并且由于供电直流电压较高，而使功率开关管上的电应力加大，这种不连续电流导通状态将导致电子镇流器的工作可靠性降低并加大EMI辐射。
除了小的脉冲占空比外，当灯电路发生故障时，也会出现功率开关管的不连续电流工作状态，当灯负载出现开路故障时，电感电流将流过谐振电容，由于这个电容的容量较小，所以阻抗较大，而在这个谐振电容上产生较高的电压。
除非两个功率开关管有吸收保护电路，否则这时功率开关管将承受很大的电压应力。
2、改变半桥逆变器供电电压调光法利用改变半桥逆变器供电电压的方法实现调光有以下优点：①利用调节半桥逆变器供电电压来实现调光。
②脉冲占空比（约）固定，使半桥逆变器工作在软开关工作状态，并可在镇流电感电流连续的工作条件下实现宽调光范围的调光（这也可使开关控制电路简化）。
③由于开关工作频率固定，所以可以针对给定的荧光灯型号简化控制电路设计。
④由于开关工作频率刚好大于谐振频率，所以可以降低无功功率和提高电路工作效率。
⑤由于开关工作频率固定，所以可以比较方便地确定灯负载匹配电路中无源器件的参数。
⑥可在较宽的灯功率范围内（5%~100%）保持ZVS工作条件。
⑦在很低的半桥逆变器供电电压下，电子镇流器电路将会失去较开关特性，会出现镇流电感电流不连续的工作状态。
基于IR21592型控制器的调光电子镇流器的原理与设计
可 调 光 电 子 镇 流 器 必 须 以 专 用 控 制 电 路 为 基 础 。 目前可 供选 用 的调光镇 流 器控制 电路有 几 十个 类 型 的器件 ． 中包 含上 海 复旦 微 电子股 份 有 限公 其
司 生产 的 Ｆ ８ １ Ｆ ２ ２ ．美 国 Ｉ Ｍ２ １ 和 Ｍ ８ ２ Ｒ公 司推 出 的
维普资讯

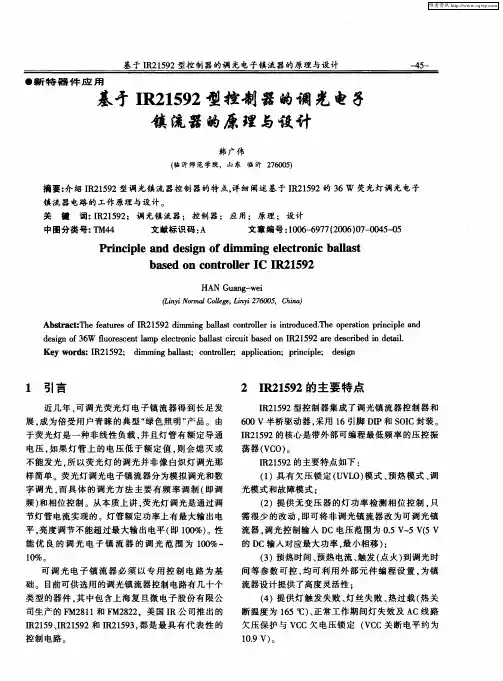

基 于 Ｉ ２ ５ ２型控 制 器的调 光 电子 镇流 器的原理 与设 计 Ｒ １９

●新 特 器 件 应 用
—５ ４一
基于 Ｉ ２ ５２型控制 器 的调 光 电子 Ｒ １９ 镇 流 器 的原 理 与设计
鞲 产伟
（ 临沂 师 范 学院 ， 山 东 临 沂 ２ ６０ ） ７ ０ ５
摘 要 ： 绍 Ｉ２ ５ ２型调 光镇 流 器控 制 器 的特 点， 细 阐述 基 于 Ｉ ２ ５ ２的 ３ 荧光灯 调 光 电子 介 Ｒ １９ 详 Ｒ １９ ６Ｗ 镇 流 器 电路 的 工作 原理 与设 计 。 关 键 词 ： Ｒ １９ ； 调 光镇 流 器 ； 控制 器 ； 应 用 ； 原 理 ； 设 计 Ｉ２ ５２
１ 引言
近几 年 ． 调 光荧 光 灯 电子 镇 流 器得 到 长 足发 可 展 。 为倍 受 用 户青 睐 的典 型 “ 色照 明 ” 品 。 由 成 绿 产 于 荧光 灯是 一 种 非线 性 负载 ， 且 灯管 有 额 定导 通 并 电压 ， 如果 灯 管 上 的 电压 低 于 额 定 值 ． 会 熄 灭 或 则 不 能发 光 ． 以荧 光 灯 的调光 并 非 像 白炽 灯 调光 那 所 样 简单 。荧 光灯 调光 电子镇 流 器分为模 拟 调光 和数 字 调 光 ， 具 体 的调 光 方 法 主 要 有频 率调 制 （ 而 即调 频） 和相位 控 制 。从本 质上 讲 ， 光灯 调光 是通 过调 荧 节灯 管 电流 实现 的 。灯管 额定 功率上 有最 大输 出 电 平， 亮度 调节 不能超 过最 大输 出电平 （ １０ 。性 即 ０ ％） 能 优 良 的 调 光 电 子 镇 流 器 的 调 光 范 围 为 １０ ０ ％一
