逻辑门符号大全和公式
基本逻辑门电路符号和口诀
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
与门、 或门和非门的逻辑符号
与门、或门和非门的逻辑符号摘要：一、逻辑门的概述1.逻辑门的定义2.逻辑门的作用二、与门1.与门的逻辑符号2.与门的工作原理3.与门的真值表三、或门1.或门的逻辑符号2.或门的工作原理3.或门的真值表四、非门1.非门的逻辑符号2.非门的工作原理3.非门的真值表五、逻辑门的组合应用1.与门与或门的组合2.与门与非门的组合3.或门与非门的组合正文：在数字电路中，逻辑门是一种基本的组件，用于实现逻辑运算。
逻辑门能够将输入的逻辑信号转换为输出逻辑信号，从而实现对信号的处理。
常见的逻辑门包括与门、或门和非门。
与门是一种简单的逻辑门，它的作用是实现逻辑与运算。
当所有输入信号都为1 时，与门输出信号为1；否则，输出信号为0。
与门的逻辑符号为一个圆圈，里面有两个输入端和一个输出端。
或门也是一种简单的逻辑门，它的作用是实现逻辑或运算。
当任意一个输入信号为1 时，或门输出信号为1；只有当所有输入信号都为0 时，输出信号才为0。
或门的逻辑符号为一个圆圈，里面有两个输入端和一个输出端，其中一个输入端用短线表示。
非门，又称反相器，它的作用是实现逻辑非运算。
当输入信号为1 时，非门输出信号为0；当输入信号为0 时，输出信号为1。
非门的逻辑符号为一个三角形，里面有一个输入端和一个输出端。
在实际应用中，逻辑门可以进行组合，实现更复杂的逻辑运算。
例如，与门与或门的组合可以实现逻辑与或运算，与门与非门的组合可以实现逻辑异或运算，或门与非门的组合可以实现逻辑或非运算。
7种逻辑门电路的逻辑符号和逻辑表达式
7种逻辑门电路的逻辑符号和逻辑表达式7种逻辑门电路的逻辑符号和逻辑表达式1. 引言逻辑门电路是现代电子技术领域中的重要组成部分，用来处理和控制数字信号。
逻辑门的基本功能是执行逻辑运算，通过组合不同的逻辑门可以构建出各种复杂的电路，实现逻辑运算、计算和控制等功能。
在本文中，我们将详细介绍七种常见的逻辑门电路，包括它们的逻辑符号和逻辑表达式，以及相关应用领域。
2. 逻辑门的定义和基本原理逻辑门是由晶体管、二极管或其他电子元件构成的电子电路，用来实现布尔逻辑运算。
逻辑门根据输入的逻辑信号进行逻辑运算，并产生相应的输出信号。
逻辑门的输出信号通常只有两个可能的取值，即低电平（0）和高电平（1），对应于逻辑运算中的假和真。
3. 七种逻辑门及其逻辑符号和逻辑表达式3.1 与门（AND gate）与门是一种基本的逻辑门，其逻辑符号为“∧”，逻辑表达式为“Y = A·B”。
当输入信号A和B同时为高电平时，输出信号Y为高电平；否则，输出信号Y为低电平。
3.2 或门（OR gate）或门也是一种基本的逻辑门，其逻辑符号为“∨”，逻辑表达式为“Y = A + B”。
当输入信号A或B之一或两者同时为高电平时，输出信号Y为高电平；只有当A和B均为低电平时，输出信号Y为低电平。
3.3 非门（NOT gate）非门是最简单的逻辑门之一，其逻辑符号为“¬”，逻辑表达式为“Y = ¬A”。
非门的作用是将输入信号取反，当输入信号A为高电平时，输出信号Y为低电平；当A为低电平时，输出信号Y为高电平。
3.4 异或门（XOR gate）异或门是一种常用的逻辑门，其逻辑符号为“⊕”，逻辑表达式为“Y = A ⊕ B”。
当输入信号A和B的电平相输出信号Y为低电平；当A 和B的电平不输出信号Y为高电平。
3.5 与非门（NAND gate）与非门是一种结合了与门和非门的逻辑门，其逻辑符号为“↑”，逻辑表达式为“Y = ¬(A·B)”。
7种逻辑门电路的逻辑符号和逻辑表达式
序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。
而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。
每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。
接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。
一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。
在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。
这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。
二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。
与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。
可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。
三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。
非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。
四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。
异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。
异或门也常被用于比较两个输入是否相等的情况。
五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。
与非门的原理是先进行与运算，再对结果取反。
六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。
或非门的原理是先进行或运算，再对结果取反。
七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。
数字电路逻辑符号大全
标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下：
E N＝1，＝0，
E N＝0， Y为高阻状态＝1，Y为高阻状态
常用逻辑门电路符号：
与门与非
门非门（反相器）
/
或门或非
门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验正确。
OC与非门三态与非门
（外接集电极电 C="1"，＝0，
阻后） C="0"，高阻＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。
各种门电路的逻辑符号
各种门电路的逻辑符号

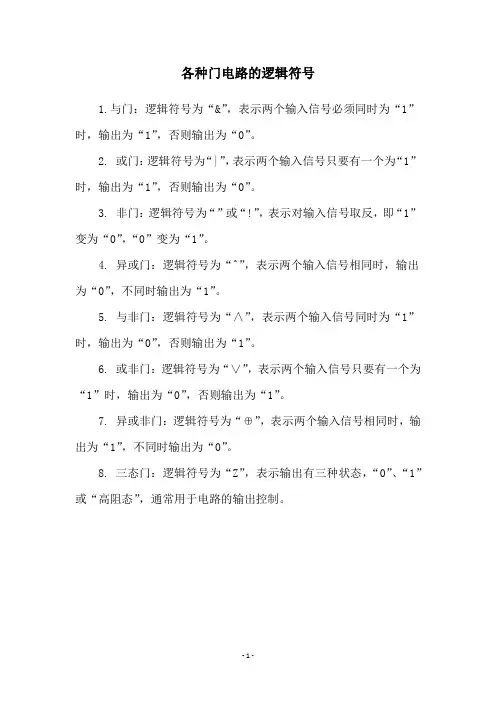

1.与门：逻辑符号为“&”，表示两个输入信号必须同时为“1”时，输出为“1”，否则输出为“0”。
2. 或门：逻辑符号为“|”，表示两个输入信号只要有一个为“1”时，输出为“1”，否则输出为“0”。
3. 非门：逻辑符号为“”或“!”，表示对输入信号取反，即“1”变为“0”，“0”变为“1”。
4. 异或门：逻辑符号为“^”，表示两个输入信号相同时，输出为“0”，不同时输出为“1”。
5. 与非门：逻辑符号为“∧”，表示两个输入信号同时为“1”时，输出为“0”，否则输出为“1”。
6. 或非门：逻辑符号为“∨”，表示两个输入信号只要有一个为“1”时，输出为“0”，否则输出为“1”。
7. 异或非门：逻辑符号为“⊕”，表示两个输入信号相同时，输出为“1”，不同时输出为“0”。
8. 三态门：逻辑符号为“Z”，表示输出有三种状态，“0”、“1”或“高阻态”，通常用于电路的输出控制。
- 1 -。
数字电路逻辑符号大全
，＝，
＝
/
或门 或非门 与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为： 0⊕0=0 0同0异或，结果为0 0⊕1=1 0同1异或，结果为1 1⊕0=1 1同0异或，结果为1 1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1 相同输出为零,只有完全相同的两个字节抑或才
会全为零,表示校验正确。
OC 与非门 三态与非门
（外接集电极电 C="1"，
＝0，
阻后
） C="0"，高阻
＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。
八种逻辑门电路符号
八种逻辑门电路符号
基本逻辑门电路符号是：
“!”(逻辑非)、“&&”(逻辑与)、“||”(逻辑或)是三种逻辑运算符。
“逻辑与”相当于生活中说的“并且”，就是两个条件都同时成立的情况下“逻辑与”的运算结果才为“真”。
“门”是这样的一种电路：它规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。
扩展资料；
在逻辑中，经常使用一组符号来表达逻辑结构。
因为逻辑学家非常熟悉这些符号，他们在使用的时候没有解释它们。
所以，给学逻辑的人的下列表格，列出了最常用的符号、它们
的名字、读法和有关的数学领域。
此外，第三列包含非正式定义，第四列给出简短的例子。
要注意，在一些情况下，不同的符号有相同的意义，而同一个符号，依赖于上下文，有不同的意义。
八种常用逻辑门的实用知识逻辑表达式逻辑符真值表逻辑运算规则.docx
名称逻辑表达式逻辑符号真值表逻辑运算规则与或非与非或非与或非异或同或F ABF A BF AF ABF A BF AB CDF A BAB ABF A ⊙ BAB ABA0011有 0 得 0B0101F0001全 1 得 1A0011有 1 得 1B0101F0111全 0 得 0A01有 0 得 1F10有 1 得 0A0011有 0 得 1B0101F1110全 1 得 0A0011有 1 得 0B0101F1000全 0 得 1A00⋯1AB 或 CD 有一或B00⋯1两全是 1 果得 0C00⋯1D01⋯1其余出全得 1F110A0011不同得 1B0101F0110相同得 0A0011不同得 0B0101F1001相同得 1色环电阻的表示色黑棕橙黄紫灰白金无有效0123456789-1-2-3数字乘数10010110210 310410********* 810910-110-2精确± 1± 2± ±± ﹪± 5± 10 ± 20度注：四色阻： 1、2 表示是有效数照写， 3 表示是乘数（就是要乘与个乘数），4 表示是精确度。
五色阻：1、 2、 3 表示是有效数照写， 4 表示是乘数（就是要乘与个乘数）， 5 表示是精确度。
例：四色阻五色阻1 2 103± 10203101± 5式子： 12x103=12x1000=12000Ω =12KΩ± 10式子：203X101=203X10=2030Ω =Ω± 5。
各种门电路的逻辑符号
各种门电路的逻辑符号
在数字电路中，门电路是一种基本的逻辑电路，可用于实现布尔逻辑运算。
各种门电路都有自己的逻辑符号，如下所示：
1. 与门（AND）：逻辑符号为“&”或“·”。
2. 或门（OR）：逻辑符号为“+”。
3. 非门（NOT）：逻辑符号为“！”或“”。
4. 异或门（XOR）：逻辑符号为“⊕”。
5. 与非门（NAND）：逻辑符号为“↑”。
6. 或非门（NOR）：逻辑符号为“↓”。
7. 异或非门（XNOR）：逻辑符号为“‖”。
这些逻辑符号可以用于表示门电路的输入和输出。
例如，一个与门的逻辑符号可以表示为“A&B”或“AB”，其中A和B是门电路的输入。
同样，一个或门的逻辑符号可以表示为“A+B”，非门可以表示为“!A”或“A”，等等。
通过使用这些逻辑符号，可以方便地描述和分析数字电路中的布尔逻辑运算，从而实现各种数字电路应用。
- 1 -。
数字电路逻辑符号大全
标签：逻辑门符号逻辑门符号《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1与逻辑(1)与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
(2)真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2 与门真值表AB Y000010100111三态门逻辑符号如下：E N =〔，尸m 如启0, r =E N = 0, Y为高阻状态A y与非非门（反相器）>1 &>1Y-A>1或门门或非与或非门=1, 丫为高阻状态与门门常用逻辑门电路符号:¥ ■/ +召 Y =A+B阻后一 ） C="0",高阻 :=1，高阻Y-AGB4、异或逻辑运算（半加运算）异或运算通常用符号"㊉"表示，其运算规则为:0㊉0=0 0同0异或，结果为 00㊉1 = 1 0同1异或，结果为11㊉0=1 1同0异或，结果为11㊉仁0 1同1异或，结果为0（外接集电极电C="1",Y-AB^CD =1 A B即两个逻辑变量相异，输出才为 1相同输岀为零，只有完全相同的两个字节抑或才会全为零 表示校验正确。
OC 与非门 三态与非门A B A B Cc uC=1 , Y=A C=0 , Y 高阻C=0 , Y 高阻系统分类：消费电子|用户分类：专业术语解释|来源：转贴| 友】|【添加到收藏夹】 该用户于2009/2/17 16:14:05 编辑过该文章=0, Y=AC=1 , Y ~A Y ~A【推荐给朋。
数电的逻辑符号
数电的逻辑符号简介：在数字电子学中，逻辑符号是用来表示逻辑运算的基本符号。
通过使用逻辑符号，我们可以处理和操控数字电路中的信号，从而实现各种逻辑功能。
本文将介绍数电中常见的逻辑符号及其功能。
一、与门（AND gate）：与门是最简单也是最常用的逻辑门之一。
它有两个输入信号和一个输出信号。
当且仅当所有输入信号都为高电平（1）时，输出信号才为高电平，否则输出信号为低电平（0）。
与门的逻辑符号为"∧"，其真值表如下所示：输入A 输入B 输出Y0 0 00 1 01 0 01 1 1与门的逻辑符号表示了两个信号进行逻辑与运算的过程。
二、或门（OR gate）：或门也是常用的逻辑门之一。
它有两个输入信号和一个输出信号。
当至少一个输入信号为高电平时，输出信号为高电平，只有当所有输入信号为低电平时，输出信号才为低电平。
或门的逻辑符号为"∨"，其真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 1或门的逻辑符号表示了两个信号进行逻辑或运算的过程。
三、非门（NOT gate）：非门是最简单的逻辑门之一。
它只有一个输入信号和一个输出信号。
当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。
非门的逻辑符号为"¬"，其真值表如下：输入A 输出Y0 11 0非门的逻辑符号表示了将输入信号取反的过程。
四、与非门（NAND gate）：与非门是基于与门和非门的组合逻辑实现的。
它有两个输入信号和一个输出信号。
当且仅当所有输入信号都为高电平时，输出信号为低电平；否则输出信号为高电平。
与非门的逻辑符号为"⊼"，其真值表如下：输入A 输入B 输出Y0 0 10 1 11 0 11 1 0与非门的逻辑符号表示了先进行与运算，再对结果进行取反的过程。
五、或非门（NOR gate）：或非门是基于或门和非门的组合逻辑实现的。
二、逻辑门
2：逻辑关系
全高出低，有低出高
复合逻辑关系
&
+1
=
&
与非门
与门
真值表： A 0 0 1 1
B
F
0
1
1
1
0
1
1
0
逻辑表达式： F A B
逻辑符号： A & B
F
逻辑关系：全高出低， 有低出高
真值表： A 0 0
B
F
0
1
1
1
1
01Biblioteka 110逻辑表达式： F A B
逻辑符号： A & B
F
逻辑关系：全高出高， 有低出低
汽车两扇门都关好时微动开关k1和k2闭合蜂鸣器不报警否则就会报警
场景一
Vcc
K1 B A K2
F R2
原理：汽车两扇门都 关好时，微动开关K1
和K2闭合，蜂鸣器不
报警，否则就会报警。
要求 1：写出A、B、F之间的逻辑真值表
（提示：k1闭合,B输入1，打开B输入0）
A
B
F
0
0
1
0
1
1
1
0
1
1
1
0
V
马上行动：
A B C F
F ABC
实践一：利用数字电路箱完成两车门报警系统
Vcc
K1
B A K2
F
&
R
V
2
Vcc
两车门报警系统
GND
实践二：三门报警系统设计
F ABC
小结-复合逻辑关系
• 1、与非门
逻辑式： F A B
A 符号： &
逻辑门与逻辑运算公式
A
•
B C
•
Ｂ.逻辑表达式：
L＝A+B+C
Y
E
Ｃ.逻辑符号：
A B C
1 Y
D.集成芯片74LS32
当前您正在查阅第二页，共十三页。
（3）非运算（逻辑非、取反）
某事情发生与否，仅取决于一个条件，而且是对该条件的否定。 即条件具备时事情不发生；条件不具备时事情才发生。
非逻辑举例：
R
E
A
Ａ.真值表
AY 01 10
当前您正在查阅第十一页，共十三页。
2.2 逻辑代数的基本公式（1）
当前您正在查阅第十二页，共十三页。
内容总结
第讲逻辑门与逻辑运算公式。有一个或一个以上条件具备，。就高原则：见1取1，。全0为0。
（逻辑或、逻辑加）。2.1 逻辑门。（3）非运算（逻辑非、取反）。见0取1，全1出0。（5）或
非 ——由或运算和非运算组合而成。见1出0，全0出1。与门：见“0”取“0”，全“1”出1。或门：
ABCD Y ABC Y Ａ.真值表
D
0000 1 1000
1
Ｂ.逻辑表达式：
0001 1 1001 1
YABCD
0010 1 1010
1
Ｃ.逻辑符号：
0011 0 1011 0
0100 1 1100 0
A
&
0101 1 1101 0
B
C
0110 1 1110 0
D
≥1
Y
0111 0 1111 0
D.集成芯片74LS51
Ｂ.逻辑表达式：
Y Ｃ.逻辑符号：
L A
A
1
Y
D.集成芯片74LS04
门逻辑符号
类型 ANSI/IEEE标准 IEC 标准短释逻辑函数表示真值表输入输出NOT“非”门╱反相器╱“反”门╱逆变器？：输入的高低状态会逆转。
X' A not A 0 1 1 0AND “与”门╱“及”门╱“且”门：所有输入为高时，才会有高的输出。
一低出低。
X*Y A B AandB 0 0 0 0 1 0 1 0 0 1 1 1NAND “与非”门╱“反及”门╱“非与”门╱“反且”门：所有输入为高时，才会有低的输出。
一低出高。
(X*Y' A B AnandB 0 0 1 0 1 1 1 0 1 1 1 0OR “或”门：所有输入为低时，才会有低的输出。
一高出高。
X + Y A B AorB 0 0 0 0 1 1 1 0 1 1 1 1NOR “或非”门╱“反或”门╱“非或”门╱“反或”门：所有输入为低时，才会有高的输出。
一高出低。
(X + Y' A B AnorB 0 0 1 0 1 0 1 0 0 1 1 0XOR “异或”门╱“互斥或”门：输入相同时输出为低，输入不同时输出为高。
(X+Y*(X*Y' A B AxorB 0 0 0 0 1 1 1 0 1 1 1 0XNOR “同或”门╱“反互斥或”门╱“互斥或非”门：与异或门相反。
输入相同时输出为高，输入不同时输出为低。
上式整体加一撇 A B AxnorB 0 0 1 0 1 0 1 0 0 1 1 1门逻辑符号符号表（设X 和Y 为输入变量）三态门逻辑符号如下：E N ＝1，＝0，E N ＝0， Y 为高阻状态常用逻辑门电路符号：＝1，Y 为高阻状态与门与非门非门（反相器）或门或非门与或非门异或门同或门Y=OC 与非门三态与非门（外接集电极电 C=1，＝0，阻后） C=0，高阻＝1，高阻C=1，Y=A ＝0，Y=AC=0，Y 高阻＝1，Y 高阻C=1，C=0，Y 高阻＝0，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逻辑门符号大全和公式
逻辑门是电子电路中的基础组成单元，主要用于实现逻辑运算。
在
数字系统领域，逻辑门通常被用来实现加法器、减法器、计数器等重
要电路。
逻辑门的种类繁多，不同类型的逻辑门在逻辑运算中具有不同的功能。
本文将对常见的逻辑门进行分类介绍，展示逻辑门的符号和公式。
一、与门
与门是最基本的逻辑门之一，其输出信号只有当所有输入信号均为高
电平时才会为高电平。
在电路图中，与门通常用符号“AND”表示，其
公式为：
A AND
B = C
其中，A、B表示输入信号，C表示输出信号。
二、或门
或门与与门正好相反，其输出信号只有当至少有一个输入信号为高电
平时才会为高电平。
在电路图中，或门通常用符号“OR”表示，其公式为：
A OR
B = C
三、非门
非门也叫反相器，它将输入信号取反后输出。
即当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。
在电路图中，非门通常用符号“NOT”表示，其公式为：
NOT A = B
其中，A表示输入信号，B表示输出信号。
四、异或门
异或门是一种特殊的逻辑门，其输出信号只有当输入信号中有且仅有
一个为高电平时才会为高电平。
在电路图中，异或门通常用符号“XOR”表示，其公式为：
A XOR
B = C
五、与非门
与非门是由与门和非门组成的复合逻辑门，其输出信号与与门的输出
信号取反。
即当所有输入信号均为高电平时，输出信号为低电平；其
他情况下输出信号为高电平。
在电路图中，与非门通常用符号“NAND”
表示，其公式为：
NOT (A AND B) = C
六、或非门
或非门是由或门和非门组成的复合逻辑门，其输出信号与或门的输出
信号取反。
即当至少有一个输入信号为高电平时，输出信号为低电平；其他情况下输出信号为高电平。
在电路图中，或非门通常用符号“NOR”表示，其公式为：
NOT (A OR B) = C
以上是逻辑门的常见分类和公式，逻辑门的种类还有很多，如与异或门、或与非门等。
了解并掌握逻辑门的分类和使用方法，为数字系统
的设计和实现提供一定的帮助。
