基本逻辑门电路符号及口诀
基本逻辑门电路符号
基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。
从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。
于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。
图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。
图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。
逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。
2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。
如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。
这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。
所以或逻辑可速记为：“有1出1，全0出0”。
上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。
逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。
下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。
非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。
>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。
逻辑门符号大全和公式
逻辑门符号大全和公式逻辑门是电子电路中的基础组成单元，主要用于实现逻辑运算。
在数字系统领域，逻辑门通常被用来实现加法器、减法器、计数器等重要电路。
逻辑门的种类繁多，不同类型的逻辑门在逻辑运算中具有不同的功能。
本文将对常见的逻辑门进行分类介绍，展示逻辑门的符号和公式。
一、与门与门是最基本的逻辑门之一，其输出信号只有当所有输入信号均为高电平时才会为高电平。
在电路图中，与门通常用符号“AND”表示，其公式为：A ANDB = C其中，A、B表示输入信号，C表示输出信号。
二、或门或门与与门正好相反，其输出信号只有当至少有一个输入信号为高电平时才会为高电平。
在电路图中，或门通常用符号“OR”表示，其公式为：A ORB = C三、非门非门也叫反相器，它将输入信号取反后输出。
即当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。
在电路图中，非门通常用符号“NOT”表示，其公式为：NOT A = B其中，A表示输入信号，B表示输出信号。
四、异或门异或门是一种特殊的逻辑门，其输出信号只有当输入信号中有且仅有一个为高电平时才会为高电平。
在电路图中，异或门通常用符号“XOR”表示，其公式为：A XORB = C五、与非门与非门是由与门和非门组成的复合逻辑门，其输出信号与与门的输出信号取反。
即当所有输入信号均为高电平时，输出信号为低电平；其他情况下输出信号为高电平。
在电路图中，与非门通常用符号“NAND”表示，其公式为：NOT (A AND B) = C六、或非门或非门是由或门和非门组成的复合逻辑门，其输出信号与或门的输出信号取反。
即当至少有一个输入信号为高电平时，输出信号为低电平；其他情况下输出信号为高电平。
在电路图中，或非门通常用符号“NOR”表示，其公式为：NOT (A OR B) = C以上是逻辑门的常见分类和公式，逻辑门的种类还有很多，如与异或门、或与非门等。
了解并掌握逻辑门的分类和使用方法，为数字系统的设计和实现提供一定的帮助。
基本门电路逻辑符号
1、基本门电路逻辑符号：1与门（And）或门（OR）非门（not）与非门（nand）或非门（nor）与或非（xor）2、Quartus II是Altera公司新一代的EDA设计工具，由该公司早先的MAXPLUS II演变而来，3、Quartus II集成开发环境的设计流程设计输入约束输入综合布局布线时序分析仿真器件编程与配置4、可编程逻辑器件PLD：低密度可编程逻辑器件（LDPLD）高密度可编程逻辑器件（HDPLD）5、EDA中文意思：电子设计自动化，由Electronic、Design、Automation。
6、HDL中文意思：硬件描述语言，由Hardware、Description、Language。
7、一个电路的HDL模块定义由：关键字module+名字开始，以endmodule结束8、一个电路的HDL模块声明由：模块名字和模块输入输出端口列表。
9、模块的端口类型有：输入端口（input）、输出端口（output）、输入/输出双向端口（inout）。
10、变量类型：wire线网型、 reg寄存器型、 memory寄存器型。
11、由持续赋值语气Assign赋值的变量必须定义：Wire类型12、在Always过程语句中被赋值变量必须定义为：reg类型13、在模块的端口声明部分如何说明总线型多位信号的位宽。
Wire[7:0] data；//说明一个8位数据总线data为wire型；Wire[31:0]adder；//说明一个32位地址总线adder为wire型。
14、wire类型变量和reg类型变量差别是什么？除了表示组合逻辑电路中的连接线，reg型变量还可以在时序电路中对应具有状态保持作用电路元件，根本区别就在于：reg型变量在定义时默认的初始值为不定值x，在设计时要求放在always过程语句内部通过过程赋值语句赋予明确的值。
如果寄存器变量没有得到新的赋值，它将一直保持原有的值不变。
15、LED数码管中分为：共阴极和共阳极。
基本逻辑门电路符号和口诀
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B 其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.xx实现非逻辑功能的电路称为xx，有时又叫反相缓冲器。
xx 只有一个输入端和一个输出端，逻辑函数式是：F =A非xx逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与xx与和非的复合运算称为与非运算，逻辑函数式是：F = A.B 非其记忆口诀为：有0出1，全1才0。
6.或xx或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与xx，即7400内部有4个二输入的与xx。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

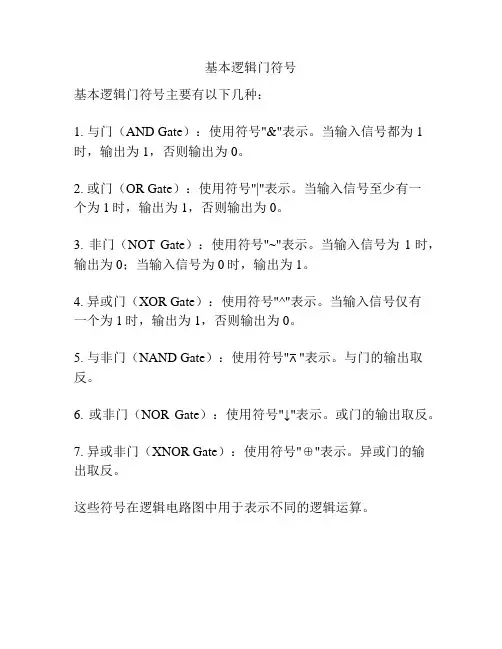

基本逻辑门符号
基本逻辑门符号
基本逻辑门符号主要有以下几种：
1. 与门（AND Gate）：使用符号"&"表示。
当输入信号都为1时，输出为1，否则输出为0。
2. 或门（OR Gate）：使用符号"|"表示。
当输入信号至少有一
个为1时，输出为1，否则输出为0。
3. 非门（NOT Gate）：使用符号"~"表示。
当输入信号为1时，输出为0；当输入信号为0时，输出为1。
4. 异或门（XOR Gate）：使用符号"^"表示。
当输入信号仅有
一个为1时，输出为1，否则输出为0。
5. 与非门（NAND Gate）：使用符号"⊼"表示。
与门的输出取反。
6. 或非门（NOR Gate）：使用符号"↓"表示。
或门的输出取反。
7. 异或非门（XNOR Gate）：使用符号"⊕"表示。
异或门的输
出取反。
这些符号在逻辑电路图中用于表示不同的逻辑运算。
基本逻辑门
基本逻辑门1 基本门电路与门：F=AB（有0出0，全1出1）或门：F=A+B（有1出1，全0出0）非门：F=A（有0出1，有1出0）与非门：F=AB（有0出1，全1出0）或非门：F=A+B（有1出0，全0出1）与或非门：F=AB+CD异或门：F=A⊕B（不同出1，相同出0）2 标准TTL与非门（1）内部结构第一级：R1、VT1构成与门第二级：R2、VT2、R3构成中间放大第三极：R4、VT3、VD4、VT5构成推挽放大非门（关态）输入只要有低电平，输出为高电平假如：B=0.3V，UB1=1V，那么VT2、VT5截止，只有VT3导通（开态）输入全位高电平，输出为低电平假如：A=B=4.3V，UB1=5V，那么VT2、VT5导通，而VT3截止（2）特性曲线输出高电平特性曲线最小输出高电平UoHmin=2.4V最大拉电流IoHmax=-40uA输出低电平特性曲线最大输出低电平UoLmax=0.4V最大灌电流IoLmax=16mA扇出系数No=IoLmax/IoHmax 表示集成门带负载能力电压传输特性曲线AB逻辑门的关态，输出高电平BC为线性区CD为过渡区DE逻辑门的开态，输出低电平关门电平和开门电平当输出电压降到UOHmin时，对应的输入电压称为关门电平Uoff；只有当Ui<Uoff时，Uo才是高电平当输出电压降到UOLmax时，对应的输入电压称为开门电平Uon；只有当Ui>Uon时，Uo才是低电平输入低电平最大值UiLmax=0.8V IiLmax=-1.6mA输出高电平最小值UoHmin=2.4V UiHmax=0.04mA输入高电平最小值UiHmin=2V IoLmax=16mA输出低电平最大值UoLmax=0.4V IoHmax=-0.4mA阈值电压UT=(Uoff+Uon)/2低电平噪声容限ULN=UiLmax-UoLmax高电平噪声容限UHN=UoHmin-UiHmin3 OC门（实现线与功能）4 三态门（总线上的分时传输）增加了一个使能端EN来加以控制当EN=1时，对与非门没有影响当EN=0时，与非门处于高阻5 MOS门电路（1）反相器（2）CMOS与非门（3）CMOS 传输门注意：对于与非门闲置端接电源或与有用端并联对于或非门闲置端接地对于CMOS 闲置端不允许与有用端并联。
实用文库汇编之基本逻辑门电路符号-各种逻辑门的电路符号
*实用文库汇编之基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。
*从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。
于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。
图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。
图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。
逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。
2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。
如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。
这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。
所以或逻辑可速记为：“有1出1，全0出0”。
上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。
逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。
下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。
非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。
>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。
基本逻辑门电路符号和口诀word精品
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND ）、或（OR）、非（INV BUFF）、恒等（BUFF ）、与非（NAND ）、或非（NOR）、异或（XOR ）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1•与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F二A •其记忆口诀为：有0出0,全1才1。
2•或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F二A+B其记忆口诀为：有1出1,全0才0。
3•非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F二A非非门逻辑符号4•恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F二A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5•与非门与和非的复合运算称为与非运算，逻辑函数式是：F二A.B非其记忆口诀为：有0出1,全1才0。
6•或非门或与非的复合运算称为或非运算，逻辑函数式是：F二A+B非其记忆口诀为：有1出0,全0才1。
7•异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
随着单片机内部功能的不断增强和硬件软件化，外部所用的逻辑门电路将越来越少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：
F = A·B
其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B
其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非
非门逻辑符号
4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门
或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
随着单片机内部功能的不断增强和硬件软件化，外部所用的逻辑门电路将越来越少。
