导线测量的主要技术要求及注意事项
导线测量的主要技术要求注：表中n 为测站数。
2.导线应尽量布设或直伸形状，相邻边长不宜相差过大。
3.当导线平均边长较短时，应控制导线边数。
当导线长度小于表4.1.4规定长度的1/3时，导线全长的绝对闭合差不应大于13cm；如果点位中误差要求为20cm时，不应大于52cm。
4.1.5 平面控制网的设计1.平面控制网的设计，应搜集公路沿线已有的测量资料，在现场踏勘和周密调查研究的基础上进行。
2.平面控制点位置的选定应符合下列要求：1）相邻点之间必须通视，点位能长期保存；2）便于加密、扩展和寻找；3）观测视线超越（或旁离）障碍物应在1.3m以上；4）平面控制点位置应沿路线布设，距路中心的位置宜大于50m且小于300m，同时应便于测角、测距及地形测量和定测放线；5）路线平面控制点的设计，应考虑沿线桥梁、隧道等构造物布设控制网的要求。
在大型构造物的两侧应分别布设一对平面控制点。
4.1.6 水平角观测1.水平角观测应采用不低于DJ 6 型的经纬仪。
使用前应进行下列检验：1)照准部旋转轴正常，各位置气泡读数较差，DJ 1 型经纬仪不得超过两格；DJ 2 型不得超过一格。
2)光学测微器行差与隙动差，DJ 1 型经纬仪不得大于1″；DJ 2 型不得大于2″。
3)垂直微动螺旋使用时，视准轴在水平方向上不得产生偏移。
4)照准部旋转时，仪器底座位移所产生的系统误差，DJ 1 型经纬仪不得超过0.3″；DJ 6 型不得超过1.0″。
5)水平轴不垂直于垂直轴之差，DJ 1 型经纬仪不得超过10″；DJ2型不得超过15″；DJ 6 型不得超过20″。
6)光学对点器的对中误差不得大于1mm 。
2.水平角方向观测的作业要求：1)水平角观测方向数不多于3个时可不归零。
各测回应均匀地分配在度盘和测微器的不同位置上。
2)水平角方向观测应在通视良好、成像清晰稳定时进行。
全部测回宜在一个时间段内测完。
3)观测过程中，气泡中心位置偏离不得超过1格；气泡偏离接近1格时，应在测回间重新整置仪器。
导线测量的主要技术要求
导线测量的主要技术要求1.导线测量的技术要求应符合表4.1.4的规定。
导线测量的技术要求表 4.1.45101630注：表中n 为测站数。
2.导线应尽量布设或直伸形状，相邻边长不宜相差过大。
3.当导线平均边长较短时，应控制导线边数。
当导线长度小于表4.1.4规定长度的1/3时，导线全长的绝对闭合差不应大于13cm；如果点位中误差要求为20cm时，不应大于52cm。
4.1.5 平面控制网的设计1.平面控制网的设计，应搜集公路沿线已有的测量资料，在现场踏勘和周密调查研究的基础上进行。
2.平面控制点位置的选定应符合下列要求：1）相邻点之间必须通视，点位能长期保存；2）便于加密、扩展和寻找；3）观测视线超越（或旁离）障碍物应在1.3m以上；4）平面控制点位置应沿路线布设，距路中心的位置宜大于50m且小于300m，同时应便于测角、测距及地形测量和定测放线；5）路线平面控制点的设计，应考虑沿线桥梁、隧道等构造物布设控制网的要求。
在大型构造物的两侧应分别布设一对平面控制点。
4.1.6 水平角观测1.水平角观测应采用不低于DJ 6 型的经纬仪。
使用前应进行下列检验：1)照准部旋转轴正常，各位置气泡读数较差，DJ 1 型经纬仪不得超过两格；DJ 2 型不得超过一格。
2)光学测微器行差与隙动差，DJ 1 型经纬仪不得大于1″；DJ 2 型不得大于2″。
3)垂直微动螺旋使用时，视准轴在水平方向上不得产生偏移。
4)照准部旋转时，仪器底座位移所产生的系统误差，DJ 1 型经纬仪不得超过0.3″；DJ 6 型不得超过1.0″。
5)水平轴不垂直于垂直轴之差，DJ 1 型经纬仪不得超过10″；DJ2型不得超过15″；DJ 6 型不得超过20″。
6)光学对点器的对中误差不得大于 1mm 。
2.水平角方向观测的作业要求：1)水平角观测方向数不多于3个时可不归零。
各测回应均匀地分配在度盘和测微器的不同位置上。
2)水平角方向观测应在通视良好、成像清晰稳定时进行。
三、四等导线测量规范
三、四等导线测量规范前言本标准根据《国家三角测量有精密导线测量规范》中有关导线测量部分，并顾及城市测量、工程测量、地籍测量的有关要求编写，其技术内容属国内标准。
本标准规定的三、四等导线测量精度GB/T17942《国家三角测量规范》中相应等级的测量精度要求相同，部门技术要求也参照标准执行。
本标准2001年4月1日起实施；本标准的附录A是标准的附录；本标准的附录B，附录C、附录E、附录F、附录G都是提示的附录。
本标准由国家测绘局提出并归口。
本标准起草单位；国家测绘局测绘标准化研究所。
本标准起草人：肖学年、姬恒炼GH/T2007--2001目录前言1 范围 (1)2 引用范围 (1)3 总则 (1)4 技术设计预选点 (3)5 造标和埋石 (3)6 仪器检查 (4)7 水平角测量 (6)8 距离测量 (7)9 高程测量 (9)10 导线测量成果的验算、检查和验收 (11)附录A（标准的附录）电磁波距边长的修正和改算 (13)附录B（提示的附录）全站仪外观和键盘功能的检查 (15)附录C（提示的附录）全站仪工作电压显示的正确性检验 (16)附录D（提示的附录）全站仪照准部旋转正确性的使用 (17)附录E（提示的附录）全站仪测距轴预视准轴的重合性的检验 (18)附录F（提示的附录）全站仪倾斜补偿器的零位误差，补偿范围和补偿准确度的检验（19）附录G（提示的附录）全站仪存贮卡的检验方法及要求 (20)中华人民共和国测绘行业标准三、四等导线测量规范GH/2007-2001fourth order teaverse1 范围本标准规定了采用导线测量方法布测国家三、四等平面控制网的原则、方法和精度要求。
适用于国家三、四等导线测量。
工程测量、城市测量和地籍测量亦可参照执行。
2 引用标准下列标准所含的条文，通过在本标准中引用而构成标准的条文。
在本标准出版钱，所示版本均为有效。
所有标准都被修订，使用标准的各方应探讨使用下列标准最新把版本的可能性。

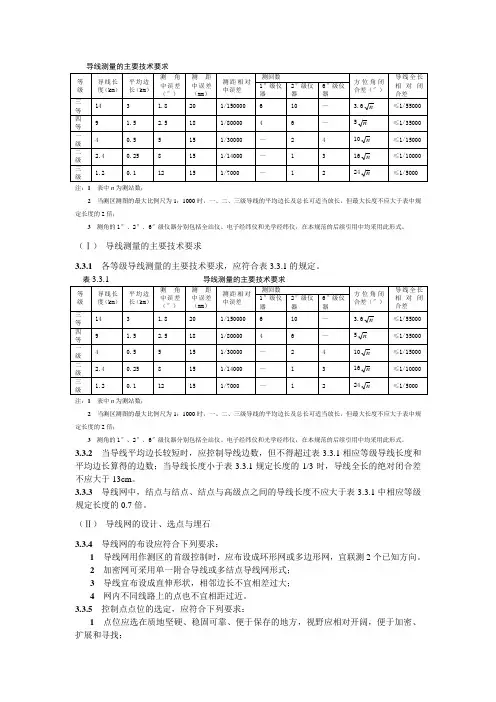

导线测量的主要技术要求
导线测量的主要技术要求注：1 表中n为测站数；2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。
（Ⅰ）导线测量的主要技术要求3.3.1各等级导线测量的主要技术要求，应符合表3.3.1的规定。
表3.3.1导线测量的主要技术要求注：1 表中n为测站数；2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。
3.3.2当导线平均边长较短时，应控制导线边数，但不得超过表3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13cm。
3.3.3导线网中，结点与结点、结点与高级点之间的导线长度不应大于表3.3.1中相应等级规定长度的0.7倍。
（Ⅱ）导线网的设计、选点与埋石3.3.4导线网的布设应符合下列要求：1导线网用作测区的首级控制时，应布设成环形网或多边形网，宜联测2个已知方向。
2加密网可采用单一附合导线或多结点导线网形式；3导线宜布设成直伸形状，相邻边长不宜相差过大；4网内不同线路上的点也不宜相距过近。
3.3.5控制点点位的选定，应符合下列要求：1点位应选在质地坚硬、稳固可靠、便于保存的地方，视野应相对开阔，便于加密、扩展和寻找；2相邻点之间应通视良好，其视线距障碍物的距离，三、四等不宜小于1.5m；四等以下宜保证便于观测，以不受旁折光的影响为原则；3当采用电磁波测距时，相邻点之间视线应避开烟囱、散热塔、散热池等发热体及强电磁场；4相邻两点之间的视线倾角不宜太大；5充分利用旧有控制点。
3.3.6导线点埋石规格及埋设要求，见附录B。
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要导线测量是一种用于测量导线长度和导线位置的技术手段，广泛应用于建筑、电力、通信等领域。
导线测量的主要技术要求包括测量精度、测量方法、测量仪器、影响测量精度的因素等。
在不同的等级导线测量中，还有一些特定的技术要求。
一、测量精度导线测量的首要要求是要求准确、可靠、可重复。
测量精度通常受到仪器精度和环境因素的影响。
因此，要选择适当的测量仪器，并提供合适的环境条件，确保测量结果的准确性。
二、测量方法导线测量有多种方法，包括直测法、差测法、反向测量法等。
不同的方法适用于不同的测量任务。
在测量过程中，要根据需要选择合适的测量方法，并进行相应的校准和修正。
三、测量仪器导线测量通常使用的仪器包括全站仪、平板仪、测量带等。
测量仪器的选择应根据测量任务的要求，选择精度高、功能全面的仪器。
在使用仪器时，要进行仪器的校准和定期检查，确保测量结果的准确性。
四、影响测量精度的因素导线测量的精度受到多种因素的影响，包括气象条件、地形条件、测量方法、仪器精度等。
在进行导线测量时，要充分考虑这些因素，进行相应的修正和校正，提高测量精度。
五、不同等级导线的特定要求不同等级的导线测量有一些特定的要求。
例如，在高精度导线测量中，要求使用高精度的仪器和测量方法，进行多次测量并取平均值，以提高测量精度。
而在一般等级导线测量中，要求采用较为简便的测量方法和仪器，考虑测量精度和测量成本的平衡。
综上所述，导线测量的主要技术要求包括测量精度、测量方法、测量仪器、影响测量精度的因素等。
在不同等级导线测量中，还有一些特定的要求。
通过合理选择测量方法和仪器，并进行相应的修正和校正，可以确保导线测量的准确性和可靠性。
城市轨道交通工程测量规范
城市轨道交通工程测量规范、地面平面控制测量1.导线测量的主要技术要求2.精密导线测量主要技术要求3.水平角观测的主要技术要求4.水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：3.1照准部旋转轴正确性指标：管水准气泡或电子水准器长泡在各位置的读数较差，1〃级仪器不应超过2格，2〃级仪器不应大于1格,6〃级仪器不应超过1.5格。
3.2光学经纬仪的测微器行差及隙动差指标：1〃级仪器不应大于1〃，2〃级仪器不应大于2〃。
3.3水平轴不垂直于垂直轴之差指标：1〃级仪器不应超过10〃,2〃级仪器不应超过15〃，6〃级仪器不应超过20〃。
3.4仪器的基座在照准部旋转时的位移指标：1〃级仪器不应超过0.3〃，2〃级仪器不应超过1〃，6〃级仪器不超过1.5〃。
3.5光学对中器的视轴与竖直的重合度不应大于1mm。
4.水平角方向观测法的技术要求二、地面高程控制测量水准测量的主要技术要求水准网测量的主要技术要求水准测量测站的视线长度、视距差、视线高度的要求（m）水准测量的测站观测限差（mm）各等水准测量的主要技术指标（mm）光电测距三角高程导线技术要求三、联系测量1.隧道贯通前的联系测量工作不少于3次，宜在隧道掘进到100m、300m以及距贯通面100〜200m时分别进行一次。
当地下起始方位角较差小于12〃时，可取各次测量成果的平均值作为后续测量的起算数据指导隧道贯通。
2.隧道内定向边边长应大于60m,视线距隧道边墙的距离应大于0.5m。
3.隧道内控制点间平均边长宜为150m。
曲线隧道控制点间距不应小于60m。
4.水准线路往返较差、附和或闭合差为土8V Lmm o5.水准测量应在隧道贯通前进行三次，并应与传递高程测量同步进行。
重复测量的高程点间的高程较差应小于5mm,满足要求时，应取逐步平均值作为控制点的最终成果指导隧道掘进。
四、暗挖隧道、车站施工测量1.地下施工高程测量采用水准测量方法，水准点宜每50m设置一个。
