地感线圈式测速仪的检测方式
地感线圈测量高速行驶车辆检定仪
地感线圈测量高速行驶车辆检定仪(用于地感线圈车辆测速度系统的车辆模拟和速度校准)郭越背景:地感线圈测速被广泛应用于公路或高速公路上行驶的车辆的速度测量。
其的工作原理是车辆行驶通过两个不同位置的环路,地感线圈通过检测到通过不同位置的同一车辆的不同时间来计算出车辆的速度和其他参数。
长期以来环路测速系统的准确程度没用一个简易快捷的检测方法,该设备将是解决这一问题的较好方案。
可以说,地感线圈测速有了标准依据仪器了。
应用范围:该设备应用于地感线圈测速系统的检定、测试、校准和安装调整。
使用该设备将无需车辆直接行驶通过线圈,只需将两个探头分别防置在两个线圈之上,便可以方便的模拟出行驶速度为250公里每小时以上的车辆;该仪器在使用过程中无任何有线连接接入被测地感测速系统,模拟的车辆速度有用户在测量范围内随意设置,精度为1公里每小时,环路参数可根据用户实际测量值设置,精度到厘米,使用将变成十分的方便、安全、简易、快捷。
主要应用于以下几点:1.在地感线圈测速系统测速精度的测量、校准和标定。
2.非在线地感线圈测速系统测速精度的测量、校准和标定。
3.地感线圈测速系统在安装调试过程中,作为信号源使用。
、特点1.地感线圈和电路与测量设备之间无需任何有线信号连接。
2.不需要真实车辆行驶通过地感线圈就可以进行校准和标定。
3.体积小,全部部件被放置在手提箱中,只需单人就可操作和移动,携带方便。
4.本仪器无需大功率电池支持,大大降低了仪器的自身重量,充一次电可以长时间使用。
主要功能和技术指标●模拟速度范围1~250公里每小时。
模拟速度精度99.0 %●模拟车长范围2~30米。
●模拟探头2个。
体积140mmX80mmX20mm 电池供电。
8小时工作时间。
●中文LCD液晶显示器。
●被测量环路工作频率10Khz~100Khz.●标准程序控制输出。
设备组成:●探头2个。
手持机一台。
电缆线长5米。
包装体积400x300x150,使用说明:手持机键盘使用1、2、3、4、5、6、7、8、9、0、数字键输入数值。
车辆检测器地感线圈介绍
经过多年实践在氟塑料及硅橡胶、耐火导线,新能源等相关领域均发展了自主核心技术及应用产品。
公司通过了ISO9001:2015及ISO/TS16949:2016体系认证。产品通过了3C,UL,CE等认证。
车辆检测器地感线圈介绍
———————————————————————————————— 作者:
———————————————————————————————— 日期:
一、车辆检测器的种类和作用
按配套线圈数量分
1、单线圈车辆检测器(常用)
作用:
①入口实现有车取卡
②远距离读卡压线圈触发后读卡
③道闸杆下方实现防砸车、自动落杆功能
③ 检查线圈连接车辆检测器是否为双绞,且距离不大于10米;
(二)、有时检测到车、有时检测不到车
① 检查线圈的匝数宽度和电感值,匝数少电感值若很低或线圈宽度不足,则有可能检测不到底盘较高的车;
② 检查车辆检测器的接线端子,信号输出使用3、4脚,一定不能使用5、6脚;
上海申远高温线有限公司,专业生产地感线圈用线。
2、双线圈车辆检测器(不常用)
作用:
①要实现进出车辆的方向的识别;
②区位引导中识别车辆的进出,可利用双线圈实现过滤打扫卫生的垃圾车和电动车。
③同一通道既是进口又是出口,并且要实现远距离读卡,为了防止误读卡,可以通过双地感判断车辆的行驶方向,控制相应的远距离读卡器读卡。
二、车辆检测器的工作原理
停车场系统中使用车辆检测器主要是利用前端线圈电感值的变化传递给车辆检测器,车辆检测器检测到快速的电感值变化,则认为有车辆存在,车辆检测器即输出开关信号给道闸、停车场控制板或远距离读卡器;
六、车辆检测器的常见故障
地感线圈式测速仪的检测方式
地感线圈式测速仪的检测方式江苏省计量科学研究院林仲扬在国民经济高速发展的今天,机动车的数量也在快速的上升,随之带来的交通事故也在不断的增加,在所发生的交通事故中,有很大一部分是因为机动车车速过快而导致的,公安交管部门为了能有效控制超速行驶带来的交通事故,近年来国家已投入巨额资金,用来安装机动车超速自动监测系统。
机动车超速自动监测系统是基于先进的速度测量技术、信息处理技术、数据通信技术、电子控制技术以及计算机处理技术上,应用于交通运输领域高效的运输管理系统,其中速度测量技术最常见的,主要有运用电磁感应原理的地感线圈式测速仪、运用多普勒原理的雷达测速仪以及利用激光原理的激光测速仪等。
其中国内外最常使用的是地感线圈式测速仪。
根据我国计量法规定,用于公路管理速度监测的测速仪属强制检定的工作计量器具。
所以如何对测速仪进行准确、安全、快捷的检定,是一个很重要的问题。
地感线圈检测车速的基本原理:“地感线圈”就是一个振荡电路。
它是这样构成的,在地面上先造出一个沟槽,再在这个沟槽中埋入三到四匝导线,这就构成了一个埋于地表的电感线圈,这个线圈是一个振荡电路的一部分,由它和电容组成LC振荡电路,其原则是振荡稳定可靠,这个振荡信号通过变换送到单片机组成的频率测量电路,单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时,由于空间介质发生变化引起了振荡频率的变化(有金属物体时振荡频率升高),这个变化就作为车辆经过“地感线圈”的证实信号,同时这个信号的开始和下一个线圈的信号开始之间的时间间隔又可以用来测量汽车的移动速度。
这就是“地感线圈式测速仪”。
技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。
感应式地感线圈检测系统由两个部分组成,检测器模块和感应线圈及引线,检测器振荡电路驱动能量(10-200KHZ)通过线圈而产生一个电磁场。
地感线圈感应器形成一个调解电路。
线圈作为一个传感器。
当有金属物体通过磁场时,引起线圈中的磁通量的变化,产生旋流,旋流将会在导体中被感应到。

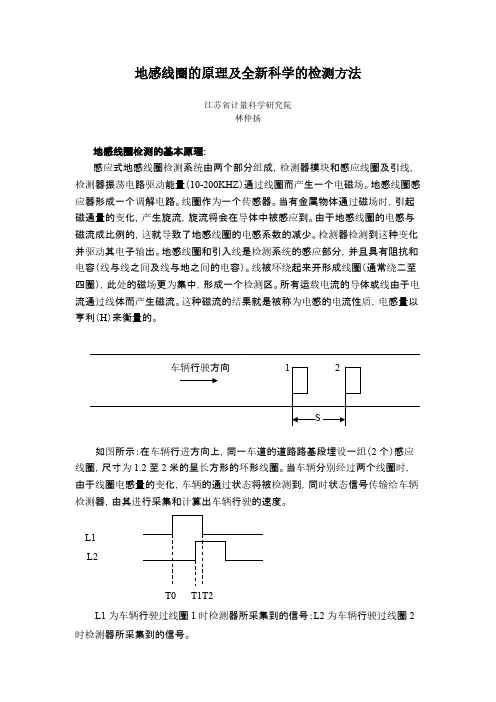

地感线圈的原理及全新科学的检测方法-推荐下载
地感线圈的原理及全新科学的检测方法江苏省计量科学研究院林仲扬地感线圈检测的基本原理:感应式地感线圈检测系统由两个部分组成,检测器模块和感应线圈及引线,检测器振荡电路驱动能量(10-200KHZ)通过线圈而产生一个电磁场。
地感线圈感应器形成一个调解电路。
线圈作为一个传感器。
当有金属物体通过磁场时,引起磁通量的变化,产生旋流,旋流将会在导体中被感应到。
由于地感线圈的电感与磁流成比例的,这就导致了地感线圈的电感系数的减少。
检测器检测到这种变化并驱动其电子输出。
地感线圈和引入线是检测系统的感应部分,并且具有阻抗和电容(线与线之间及线与地之间的电容)。
线被环绕起来开形成线圈(通常绕二至四圈),此处的磁场更为集中,形成一个检测区。
所有运载电流的导体或线由于电流通过线体而产生磁流。
这种磁流的结果就是被称为电感的电流性质,电感量以亨利(H)来衡量的。
如图所示:在车辆行进方向上,同一车道的道路路基段埋设一组(2个)感应线圈,尺寸为1.2至2米的呈长方形的环形线圈。
当车辆分别经过两个线圈时,由于线圈电感量的变化,车辆的通过状态将被检测到,同时状态信号传输给车辆检测器,由其进行采集和计算出车辆行驶的速度。
L1L2T0 T1T2L1为车辆行驶过线圈1时检测器所采集到的信号;L2为车辆行驶过线圈2时检测器所采集到的信号。
时间差: TA=T1-T0(ms)车辆行驶速度:V=S/TA S为两个触发信号间距离地感线圈的检测方法地感线圈的检测方法,现在国内乃至国外都是用汽车以不同的速度行驶过地感线圈,从而与测速监控系统所测的速度进行比对,来完成检测任务。
汽车的车速一般都是用雷达测速仪、激光测速仪或者用光栅原理的光电位移测速仪来监视的。
由于这类检测方法都是需要用汽车去跑,所以存在着以下缺点:1、安全性我们知道交通治安卡口电子警察和高速公路固定点测速监控系统,安装的地点不同,交通情况不同,我们用汽车去跑较高的速度是非常危险也不实际的。

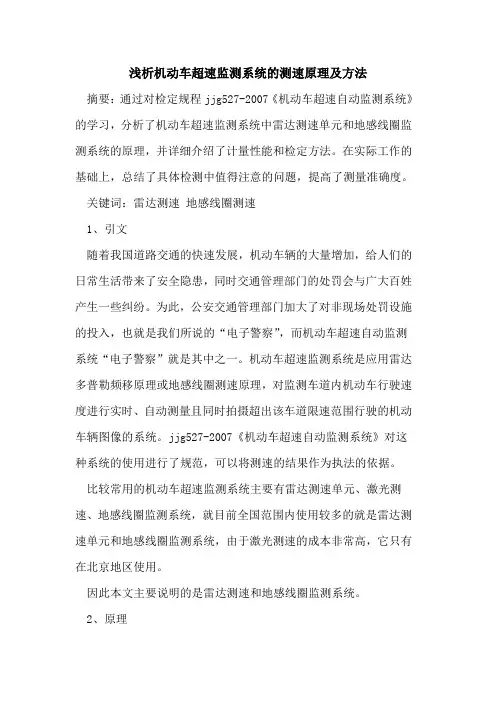

机动车超速监测系统测速原理及方法
浅析机动车超速监测系统的测速原理及方法摘要:通过对检定规程jjg527-2007《机动车超速自动监测系统》的学习,分析了机动车超速监测系统中雷达测速单元和地感线圈监测系统的原理,并详细介绍了计量性能和检定方法。
在实际工作的基础上,总结了具体检测中值得注意的问题,提高了测量准确度。
关键词:雷达测速地感线圈测速1、引文随着我国道路交通的快速发展,机动车辆的大量增加,给人们的日常生活带来了安全隐患,同时交通管理部门的处罚会与广大百姓产生一些纠纷。
为此,公安交通管理部门加大了对非现场处罚设施的投入,也就是我们所说的“电子警察”,而机动车超速自动监测系统“电子警察”就是其中之一。
机动车超速监测系统是应用雷达多普勒频移原理或地感线圈测速原理,对监测车道内机动车行驶速度进行实时、自动测量且同时拍摄超出该车道限速范围行驶的机动车辆图像的系统。
jjg527-2007《机动车超速自动监测系统》对这种系统的使用进行了规范,可以将测速的结果作为执法的依据。
比较常用的机动车超速监测系统主要有雷达测速单元、激光测速、地感线圈监测系统,就目前全国范围内使用较多的就是雷达测速单元和地感线圈监测系统,由于激光测速的成本非常高,它只有在北京地区使用。
因此本文主要说明的是雷达测速和地感线圈监测系统。
2、原理(1)雷达测速原理雷达测速主要是运用多普勒频移原理,即雷达发出一个固定频率的雷达波束到一个移动的目标,该移动目标反射的频率所携带的速度信息与发射时的不同,两者之差称为多普勒频率。
一般的雷达测速都是将监测系统以一定的角度安装在道路上方的龙门架上现在一般使用的都是窄波雷达,它的波瓣角约在4°至6°,它锁定的是一个特定的区域,保证覆盖2/3个车道,这样会避免其他相邻车道车辆的干扰,不会造成误判。
(2)地感线圈监测系统测速原理地感线圈测速主要是通过安装在路面上的两个线圈之间的距离和车辆通过两个线圈之间的距离所用的时间来计算车辆的速度。
接地电阻测试仪的测量方法
接地电阻测试仪的测量方法说实话接地电阻测试仪的测量方法这事,我一开始也是瞎摸索。
我最开始就是按照那个说明书上大概的步骤来弄,结果搞了半天数据都不对。
接地电阻测试仪嘛,就是个看起来有点复杂的小仪器。
我记得有一次,测试电极的连接我就弄错了。
我就随手插在地上,以为这样就行了,结果测出来的数值完全是乱的。
后来我才知道,那个电极插入地面的深度很有讲究。
就好比我们种树,得把坑挖得合适深度,电极插入地面一定要稳当,而且深度要符合要求,不然就像是树种歪了一样,测量的数据肯定不对。
那正确的方法呢,首先得选择一块合适的测量场地,不能有太多杂乱的干扰物,就像我们要搭个积木城堡,得找个平坦的地方一样。
然后要把测试仪给设置好,这就相当于给汽车调好座位一样重要。
比如说量程得选对吧,如果量程选错了,就像你要量很小的东西却拿了个很大的尺子,根本量不准。
然后就是连接电极那一块,一定要严格按照要求来。
我一般会再次检查一遍,就像出门检查钥匙有没有带一样。
接着就是开始测量,在这过程中别乱动测试仪,一动就可能像你正在写字突然有人摇晃你的桌子一样,数据就被影响了。
我之前还试过在下雨天测量,觉得湿润的地面会让电流传导更好。
不过后来发现这可不是个好主意,湿漉漉的地面数据也不准确。
我也不太清楚这到底是为啥,但是实践告诉我下雨天就别尝试了。
对了,测试完之后,一定要好好的把测试仪给保存好,就像把你心爱的玩具收藏在箱子里一样。
可别就那么随随便便一扔,下次再用搞不好就坏了。
反正接地电阻测试仪的测量方法得要自己多试几次,从错误中吸取经验,慢慢地也就熟练了。
我还发现每次测试之前最好能校准一下测试仪,但是这校准的过程我有时候也搞不太明白,反正我就尽量按说明书的步骤来。
就像打游戏跟着新手教程一样,哪怕不懂也要照着做。
说不定哪天就突然恍然大悟,哦,原来如此,然后测量就顺利多了。
我试过这么多次,每次都会有新的小发现。
别看这是个小小的测量仪器,这里面的门道还真不少呢。
电流型地感线圈测速仪检定装置
Cu r n o e Ca i r tn p r t sf r Gr u d I d c in Col l cme e r e tM d l a i g Ap a a u o o n n u t i Veo i t r b o s
YE Z e -h u, h n z o YAN Jn, I e g S i L N F n , HAO Ja — e in w n
0 引 言
线 圈测 速仪 的一 组地 感 线 圈 中各 放 1 干 扰线 圈 , 个 干 扰 线 圈与检 定装 置相 连 , 检定 装 置 分 别 给 2个 干扰 日
安装 在 高速 公路 和城 市道 路上 的 机动 车超 速 自动 监测 系 统具有 超 速监 测 和 执 法 取 证 的 双重 功 能 , 道 是 路交 通 执法 和交 通管 理 的主要 技术 设 备 。地感 线 圈测 速仪 作 为一种 重 要 的监 测 系 统 具 有 性 能稳 定 、 构 简 结 单 、 测 电路 易 于实 现 、 本低 、 护量 二 适 应 面广 等 检 成 维 、
f i a 231 h t i. o enio1 @ o mal c m
轻 工 机 械 Lg tn ut i Id syMahnr h r ciey
21 02年第 2 期
线 圈 2相连 , 电池 及 电 源模 块 为基 于 电流 信 号 的地 蓄
∞
厂
”
1
—L
感 线 圈测速 仪模 拟 检定 装 置 供 电 , 断 电 时可 以工 作 且
特点 , 用一 组地 感线 圈 ( 常 为 2或 3个 ) 采 通 的测 速 系
线 圈施 加 2个 干 扰 信 号 , 干 扰 信 号 相 隔 时 间 为 t 2个 ,
线圈检测器说明书
云南金隆伟业科技有限公司YanNan Jinglong WeiYe Technology O.,Limited目录一、概述 (1)二、线圈车检器的示意图 (1)三、功能描述 (1)四、线圈检测器接线指南 (2)五、技术参数 (4)一、概述本手册为线圈车检器AG-W4的调试安装说明书。
为了更好地发挥本仪器优越的性能,请仔细阅读本手册,按照本册安装、调试的规范,进行仪器的安装、调试。
二、线圈车检器的示意图三、功能描述当车辆通过埋设在道路上的地感线圈,以次线圈作为振荡元件的振荡装置的频率会发生改变,检测这种变化,就可以检测到是否有车辆通过。
线圈车检器通过检测地感线圈振荡频率的变化,来判断车辆是否有车辆通过。
线圈车检器通过RS485总线接收信号检测器发送的红绿灯信号状态,当确认有车辆通过线圈时(称为线圈被触发),就将触发信息和信号灯的信息一起送给抓拍设备。
每个线圈车检器可接4个线圈,每个线圈通过设置,使之和相应的交通信号灯的状态相关联起来,例如:如果该线圈所在的车道受左转信号灯的控制,就将该线圈设置成左转车道,以此类推。
逆行检测功能,如果启动逆行检测功能,检测器上1、2两个线圈组成一组,3、4两个线圈组成另一组,一组线圈埋设在一条车道上,当车辆逆向行驶时,检测器回检测出来。
测速功能,如果设置线圈组的间距,检测器可以测量出通过线圈车辆的车速,计算公式为:V=L/T,其中L为线圈间距,T为车辆通过两个线圈的时间。
为了适应各种类型的闪光灯需求,检测器还具有闪光灯驱动的能力,最多可以驱动4个闪光灯,默认情况下是3个。
线圈车检器上具有标准的RS485总线型通信接口和TTL电平异步串行通信接口(UART),其中RS485接口用于连接交通信号灯检测器,以获取信号灯状态。
TTL电平异步串行通信接口用于给抓拍设备发送车辆触发信息和信号灯状态信息,并接收抓拍设备对检测器的设置数据。
线圈车检器支持叠加功能:通过RS485接口可以叠加一块从板,从而可以支持双线圈4车道的运用。
闯红灯抓拍(地感线圈检测)方案
闯红灯抓拍(地感线圈检测)方案 三旺在此方案采用了星型拓扑结构,在四个方向分别用一台 IES205 将对应方向的摄像 机接入到以太网。
四个方向之间的 IES205 通过双绞线进行级联,再通过光纤将路口的监控 数据上行至监控中心。
车检器产生的 RS485 信号通过 SW485C 接口转换器将 RS485 信号转换 成 RS232 信号,触发摄像机进行抓拍。
此种拓扑结构简洁明朗,对于小路口特别合适;一体 化解决, 传统的方案是采用一对光纤收发器将路口的数据上行至监控中心, 而我们直接采用 带光口的交换机,省去光纤收发器的使用,减少了网络中的节点,降低故障率。
三旺闯红灯抓拍(地感线圈检测)系统方案
<<关键产品>> ◎支持 10Base-T/100Base-TX , 100BaseFX(SC 或 ST 接口, 单模或多模) ◎支持 12~36VDC 三位端子的电源输入,电源支持无极性 ◎无风扇、低功耗设计 ◎IP40 等级防护,波纹式高强度金属外壳,DIN 导轨式安装 ◎工作温度-25~70℃,存储温度-40~85℃ IES205 系列
。
《2024年地感线圈测速仪检定装置研制中消除定时误差的设计方法》范文
《地感线圈测速仪检定装置研制中消除定时误差的设计方法》篇一一、引言地感线圈测速仪广泛应用于道路交通、车辆检测等场景,其准确性直接关系到交通安全和执法公正性。
然而,在实际使用中,地感线圈测速仪常常面临定时误差的问题,这会对测速结果的准确性产生严重影响。
因此,本文旨在探讨地感线圈测速仪检定装置研制中消除定时误差的设计方法,以提高测速仪的准确性和可靠性。
二、地感线圈测速仪的原理及误差来源地感线圈测速仪是通过感应车辆经过时产生的电磁场变化来测量车速的。
其原理简单、成本低廉,但存在一些误差来源,其中定时误差是影响测速准确性的主要因素之一。
定时误差主要来源于硬件设备的时钟漂移、信号传输延迟等因素。
三、消除定时误差的设计方法为了消除地感线圈测速仪检定装置中的定时误差,我们提出以下设计方法:1. 硬件同步设计在检定装置中引入高精度时钟源,确保硬件设备之间的时钟同步。
通过精确的时间同步,可以减小因时钟漂移引起的定时误差。
此外,采用具有抗干扰能力的时钟电路,以降低信号传输过程中的延迟和干扰对定时精度的影响。
2. 软件算法校正在软件层面,采用先进的算法对测速数据进行实时校正。
通过分析车辆经过地感线圈时的电磁场变化规律,建立精确的数学模型,对测速数据进行实时校正,以消除定时误差。
此外,还可以采用卡尔曼滤波等算法对数据进行平滑处理,进一步提高测速准确性。
3. 动态校准系统研制动态校准系统,通过标准设备对地感线圈测速仪进行动态校准。
在校准过程中,可以实时监测并调整测速仪的定时误差,以确保其准确性和可靠性。
此外,动态校准系统还可以根据实际道路条件、车辆类型等因素进行个性化校准,提高测速仪的适应性。
四、实施方案1. 研制高精度硬件设备研制具有高精度时钟源、抗干扰能力强的硬件设备,为检定装置提供稳定、可靠的硬件基础。
在设备选型和设计中,应充分考虑时钟漂移、信号传输延迟等因素对定时精度的影响。
2. 开发软件算法开发具有实时校正和数据处理功能的软件算法。
我国常见的电子警察三种工作原理方式
我国常见的电子警察三种工作原理方式第一部分电子警察的三种工作原理一、雷达微波测速---其原理是用各种频率的微波打到你的车上,根据其反射时间来测算车的速度,可分为固定式和移动式两种,移动式就是常见的隐蔽式路边机动测速雷达及装在警车上的机动测速雷达。
雷达测速常用于高速公路、国道线及城市周边地带。
目前我国警方移动式测速雷达全部采用微波雷达测速的方式,在电子警察总的的应用方面达80%以上。
二、磁地感线圈测速---其原理是在路面埋设2条压力感应器,根据你前轮压过感应器的时间来判断速度。
常见于国道线及城市的红绿灯处,此测速点非常容易识别,就是电线杆式的。
行驶过程中,凭肉眼就可以远远的看到此拍照点,尤其在夜间,还会有很亮的探照灯打开。
当看到电线杆式拍照点时,只要踩刹车,减缓车速就可以了。
此方式一般常见于城市的出入口,对进出城的每辆车辆进行拍照监控,方便做警方调查使用。
三、电子摄像头---随着购车用户越来越多,公路交通日益繁忙,交警部门架设许多摄像头是用来加强道路监管能力,并不是每一个摄像头都用来拍照,拍照只是整个道路管理系统的一小部分功能。
电子摄像头的拍照很多是用来拍摄闯红灯及不按路线行使的违章记录。
第二部分常见雷达探测器(电子狗)的工作方式一、收音式电子狗:由厂家及经销商在有雷达测速的路口或路段预埋无线信号发射器,其电子狗产品自行接收其信号,然后来报警,其原理就是个收音机的原理。
但如果其发射器没电了,厂家或销售商没有及时摆放发射器的话,或遭到警方的拆除,电子狗就不会产生预警。
是目前几百元产品普遍采用的方式。
该类产品受到使用地点的限制,所以,为什么有些商家在销售产品时,必须要说明在哪里适用,这实际上是一种欺骗行为:第一,不管雷达测速是否在工作,信号发射机都会发出信号,而对于驾驶员来讲是误报;第二,由于道路的变化、商业竞争的激烈,厂商彼此破坏对方的发射机,或者发射机电池耗尽,预警机根本不会产生报警,被电子警察拍照就不可避免,因此要特别小心这类产品,由于这类产品不准确、不可靠、不稳定性,其使用的范围越来越小,已慢慢被市场所淘汰。
机动车超速自动监测系统中环形线圈车辆检测器测量误差分析
环形 线 圈车 辆检 测器 的传感 器端 通过馈 线 与感应 线
当有金属物体通过感应线 圈上方 时, 线圈磁通量发生变
化, 导致感应线 圈的电感值 随之变化 , 进而改变 L C谐振 的频率 。检测器检测到这种变化后 , 以电平、 开关量等方 式将车辆通过的信号送至监测主机 。 在机动车超速 自动监测系统 中, 车辆通过监测区域
我 国道 路 路面工 艺 复杂 、 被 测车辆 种类 繁多 , 路基金 属 物 体 的多少 、 车辆 地 盘 的高低 、 周边 电磁 干扰 的大 小 , 都是 影 响检 测器测 量 准 确 度 的原 因。 总体来 看 , 可将 检 测 器测 速误 差 的来源 分为两 类 : 3 . 1 通过 测 速 点 的选 址 、 改 善施 工 工 艺 、 调 整检 测 器 参 数 可 以消 除的误 差
应线圈 2 开始振荡 , 线圈 1 、 线圈 3 、 线圈 4 都处于暂停工 作的状态 ; 第三、 第 四个工作周期分别启动通道 3 、 通道 4 , 其他线圈暂停工作。通过这样周而复始的顺序扫描通 道, 可 以保证在 同一 时 间 , 只有 一 个感 应 线 圈 在 振荡 , 这
样就避 免 了通 道 之 间 的 串扰 。 当多 个 检 测 器 同 时 使 用
高、 技术成熟 、 成本较低等优点 , 与感应线圈等设备配合 ,
能够指示车辆 的存在或通过 , 因而广泛应用 于停车场出 人 口、 收费 站道闸、 道路流量统计 、 闯红灯抓拍、 卡 口抓
,
拍、 超速测速抓拍等领域。在我国 , 以环形线圈车辆检测 器为核心测量部件的机动车超速 自动监测系统 , 占据了 我 国公路 管 理速 度监 测 仪 的半 壁 江 山 , 作 为 强制 检 定 的 工作计量器具 , 其速度测量 的准确性直接关 系到交通管
对地感线圈式测速仪的检测方式
在两个地感线圈中,各放一个干扰用线圈,如图
由地感线圈检定装置分别给两个干扰线圈施加两个信号,两个信号相隔时间为T
V=S/T
其中S:两个地感线圈之间的距离。
(可以用尺子测量出来)
V:汽车行驶的速度。
两个干扰线圈中,先后分别产生一个电磁场,使下面的地感线圈的磁通量发生变化。
这就模拟出汽车从地感线圈上面行驶时引起地感线圈的磁通量发生变化,产生旋流的情况。
由于两个地感线圈之间的距离,可以用尺子测量出来,而且不会发生变化,所以我们可以通过设定施加给两个干扰线圈上的两个信号的时间间隔,模拟出汽车从地感线圈上面行驶过的各种速度。
用这种全新的检测方法彻底解决目前国内外现行的检测方式的全部缺点,能够更加准确地检测出地感线圈式测速仪的测速误差。
高中物理必修一第一章《运动的描述》测试(有答案解析)(19)
一、选择题1.下列说法,正确的是()A.只有固定在地面上的物体才能作为参考系B.物体通过一段路程,但位移可能为零C.速度是描述物体的位置变化快慢的物理量,速度大表示物体位置变化大D.前5 秒指的是时间间隔,第5秒内指的是时刻2.下列说法正确的是()A.转动的物体一定不能看成质点B.由于运动是绝对的,所以描述运动时无须选定参考系C.速度的变化率越大,加速度一定越大D.平均速度的大小称为平均速率3.区间测速是指在公路某一恒定限速值的路段的两端设置自动抓拍系统。
现有某一路段区间测速指示牌如图所示,假设该路段为直线,下列说法正确的是()A.该路段瞬时速度不能超过120km/hB.只要抓拍时速度不超过120km/h就不违章C.该路段必须以120km/h恒定速度行驶D.该路段平均速度不能超过120km/h。
4.关于速度和加速度说法正确的是()A.加速度为零的物体一定处于静止状态B.速度有变化,就一定有加速度C.有加速度的物体,速度一定增大D.加速度越大,速度变化量就越大5.关于运动的概念和物理量,下列说法中正确的是()A.位移是矢量,位移的方向就是质点运动的方向B.“月亮在白莲花般的云朵里穿行”,选取的参考系是云C.运动物体的速度越大,其加速度一定越大D.“第5s内”指的是在4s初到5s末这1s的时间6.2020年10月29日上午9时30分枣阳一中的秋季运动会正式开始。
在此次运动会中,小明报名参加了400m跑(且为最内圈跑道)和铅球两项比赛,已知小明400m跑步的成绩为1分06秒,铅球成绩为12.1m。
下列说法正确的是()A.9时30分指的是时间间隔B.1分06秒指的是时间间隔C.小明400m跑的平均速度大小为6.78m/sD.小明的铅球成绩12.1m是指铅球位移为12.1m7.下列物理量不属于矢量的是()A.时间B.加速度C.位移D.速度8.下列说法中,正确的是()A.坐在火车上的乘客看到铁路旁的电杆迎面向他飞奔而来,乘客是以地面为参考系的B.研究“神十一”的轨迹时,“神十一”可以视为质点C.物体在5s内指的是物体在第4s末到第5s初这1s的时间D.物体沿直线向某一方向运动时,通过的路程就是位移9.2019年12月26日,昌赣高速铁路正式开通运营,极大地方便了人们的生活。
地感线圈测量车速误差分析
黄霄越
环路检测器越来越多的应用于测量
速 度 =2 × ( 环 路 宽 度 + 环 路 间 距 )
测量行驶速度。使用环路检测器测量车辆行 /{(T2-T0)+(T3-T1)} ①
驶速度具有全天候,安全,准确等特点,赢
在公式中“环路宽度”和“环路间距”
得广大使用者的青睐,但是由于环路设计施 是距离常量,T0,T1,T2,T3,为环路检测器的
5.9%
220 207.3 234.3
6.5%
250 233.8 268.7
7.5%
1 毫秒 4 分环路检测器误差分析表
由上面的公式分析,环路检测器的误 差大小主要来源于环路检测器的分辨时间 的长短,要想提高测量精度,一方面选用较 高分辨度的环路检测器,另一方面可以适当 的加长环路检测器的间距,但要注意间距过 长,会增加窜道的几率。
小时,其测量误差为±5 公里。
使用 2 毫秒单路分辨度 4 路分时占用
环路检测器时,其单路的分辨时间△t =2 毫
秒×4 路=8 毫秒,在 180 公里/小时是,其
测量误差为±9 公里。
环路检测器测速精度取决于时间测量 的精度,时间测量的精度的主要误差原来在 于环路检测器的时间分辨度,分辨度时间越 短,测量时间的精度就越高。 环路检测器测速仪器通常使用以下公式计 算出车辆的速度。
将产生两路存在信号,根据两路时间信号的 例,来计算其在不同条件下的误差。
时间差,和两个环路检测器的间距,便可以
一下表格 1,2 中环路宽度为 1 米,环
计算出车辆的行驶速度。原理图见图一。
路间距为 3 米。使用 1 毫秒单路分辨度 4 路
分时占用的环路检测器,其单路的分辨时间
地磁线圈检测原理
地磁线圈检测原理地磁线圈检测是一种常用的地球物理勘探方法,广泛应用于地质调查、矿产资源勘探等领域。
它利用地球磁场的多样性,通过测量地球磁场的变化,以获取地下地质构造和矿产资源的信息。
地磁线圈检测的原理基于地球磁场的存在。
地球磁场是地球内部产生的一个磁场,它主要由地核的磁力和地壳的磁力组成。
地磁线圈检测使用一种叫做磁滞回线(hysteresis loop)的物理效应来测量地球磁场的变化。
磁滞回线是一种力矩与磁感应强度之间的关系曲线。
当外加的磁场作用于一个物体时,该物体会产生一个与磁场方向相反的磁场,称为磁滞回线。
当外加磁场的方向改变时,物体的磁滞回线也会相应改变。
这种物理效应是地磁线圈检测的基础。
地磁线圈检测使用一组线圈(通常是两个或更多个),将它们放置在地面上的特定位置,并且在一定时间间隔内测量它们接收到的地球磁场的变化。
这些线圈通常由导体制成,例如铜线或铝线,它们的长度和形状可以根据特定的应用需求进行调整。
当地球磁场的方向在地面上改变时,线圈内的导体会受到力矩的作用,并产生一个电流。
这个电流可以通过连接电路来测量。
测量到的电流信号大小和方向与地球磁场的变化有关。
为了获取更准确的地质信息,地磁线圈检测通常需要配备一个地磁仪。
地磁仪是一种测量地球磁场的设备,它可以测量地磁线圈接收到的地球磁场的强度和方向。
在进行地磁线圈检测时,通常需要采取一系列的步骤。
首先,要选择合适的检测点,这通常是在地面上选择一个均匀的地点。
然后,将线圈放置在该位置,并确保它们与地面平行。
接下来,将线圈连接到地磁仪,并开始测量。
在测量过程中,地磁仪会记录线圈接收到的地球磁场的变化。
通常,为了增加信号的可靠性,需要进行多次测量,并计算平均值。
通过对地球磁场的测量,地磁线圈检测可以获取有关地下地质结构和矿产资源的信息。
例如,地磁线圈检测可以检测到金属矿床的存在,因为金属矿石具有比周围土壤和岩石更高的磁导率。
总而言之,地磁线圈检测是一种利用地球磁场变化来测量地下地质结构和矿产资源的方法。
地感线圈原理
地感线圈原理
一、停车场车辆检测器和地感线圈的原理
1、工作原理
地感线圈车辆检测器,是一种基于电磁感应原理的车辆检测器。
它通常在同一车道的道路路基下埋设环形线圈,通以一定工作电流,作为传感器。
当车辆通过该线圈或者停在该线圈上时,车辆本身上的铁质将会改变线圈内的磁通,引起线圈回路电感量的变化,检测器通过检测该电感量的变化来判断通行车辆状态。
电感变化量的检测方法一般有两种:一种是利用相位锁存器和相位比较器,对相位的变化进行检测;另一种是利用环形线圈构成的耦合电路对其振荡频率进行检测。
2、系统组成
地感车辆检测器包括地感线圈和检测器,线圈作为数据采集,检测器用于实现数据判断,并输出相应逻辑信号。
检测器一般由机架、中央处理器、检测卡和接线端子组成。
二、停车场系统中地感线圈的作用
在停车场系统中,要确定地感线圈的作用首先我们得知道地感线圈安装的位置,地感线圈一般装在以下四个位置:
1、入口票箱处(入口控制机);
2、入出口道闸处各一个;
3、出口票箱处(出口控制机);
行业内使用的地感线圈,一般都是铜芯线,上过初中的人都应该知道,当有金属物体穿过线圈时,会产生电流,停车场系统中就是利用了这个原理。
三、其入口控制机处的地感作用可定位两个方面:
1、防丢卡
大家应该都知道,在标准一进一出系统中,临时车辆进场时是通过自动取卡进场的,他只需要按按钮就行了,这时候的地感的作用就是当感应有车辆在该处时才能取卡,而不是人站上去按按钮就能取卡。
2、压地感读卡
在远距离读卡系统中(蓝牙系统、车牌识别系统),该处地感用于辨
别车辆方向。
地感线圈原理
地感线圈原理
地感线圈是一种用于检测车辆通过的传感器。
它由一根导线组成,通常是圆形或方形的形状。
当车辆通过地感线圈时,车辆的金属部件(例如车轮或车牌)会改变线圈中的电磁场,从而产生一个电信号。
地感线圈的原理基于电磁感应定律。
根据这个定律,当导体(例如车辆的金属部件)穿过磁场时,磁场的变化将会在导体中产生电流。
地感线圈中的电流是由车辆通过时产生的。
地感线圈的工作原理如下:当车辆接近地感线圈时,线圈中通行的电流会产生一个磁场。
当车辆穿过线圈时,车辆的金属部件会改变磁场的强度。
这个变化被线圈捕捉到,并转化为一个电信号。
接下来,这个电信号将被传送到控制系统,通常是一个计时器或雷达系统。
通过检测车辆穿过线圈的时间间隔,控制系统可以确定车辆的速度。
根据这个速度,控制系统可以采取相应的措施,如打开道闸或改变交通信号。
总的来说,地感线圈是基于电磁感应原理工作的传感器,用于检测车辆通过。
它可以通过捕捉磁场的变化来确定车辆的存在和运动。
通过将这个变化转化为电信号并传送到控制系统,地感线圈在交通管制和车辆安全方面发挥着重要的作用。
基于地感线圈的车辆检测
第一章系统摘要智能交通系统利用尖端的电子信息技术,构成人员、车辆和公路三位一体的新型公路交通系统。
它将先进的计算机处理技术、信息技术、数据通信传输技术、自动控制技术、人工智能及电子技术等有效地综合运用于交通运输管理体系中,建立一种在大范围内、全方位发挥作用的准时、准确、高效的交通运输管理体系。
本文着重研究了智能交通系统中的道路交通检测系统,设计了基于环形线圈的车辆检测器。
采用双环形线圈检测技术,对车辆通过线圈时检测电路所产生的振荡频率进行数据分析,从而完成车流量监测。
本文介绍了一种基于单片机的环形线圈车辆检测器系统,并分析了系统的结构和功能。
该系统的硬件主体以AT89C51为控制核心。
实现了路面动态交通数据的采集,采集到的数据实时反映了车辆的通过或存在状况。
该系统结构简单,操作容易,能较精确地检测出车辆的存在,可应用于交通检测和道路监控领域。
最后给出了该检测器详细的软硬件设计方案。
关键词关键词:智能交通系统;环形线圈;交通流检测;AT89C51系统概述随着世界城市化的进展和汽车的普及,不论是在发展中国家还是在发达家,交通拥挤加剧、交通事故频繁、交通环境恶化等问题日益严重。
一般来说,解决交通拥挤的直接办法是建设更多的道路交通设施,提高路网的通行能力,但无论是哪个国家,其城市内部可供修建道路的空间有限,而且建设资金的筹措也是面临的一个难题。
同时,由于交通系统是一个复杂的大系统,因而,单独从减少车辆或者增加道路设施方面考虑是无法根本解决问题的[1]。
此外,能源和环境问题也日益为人们所认识,能源的大量消耗,环境的严重污染,使人类的财富和健康受到极大的损失。
在这种背景下,从系统的观念出发,把车辆和道路综合起来考虑,着眼于充分利用现有的道路交通设施,着重提高道路车辆的运行效率,从而运用各种高新技术系统解决交通问题的思想就应运而生。
随着车辆的增多和交通的飞速发展,在道路交通管理与控制中对交通信息的需求越来越多。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地感线圈式测速仪的检测方式江苏省计量科学研究院林仲扬在国民经济高速发展的今天,机动车的数量也在快速的上升,随之带来的交通事故也在不断的增加,在所发生的交通事故中,有很大一部分是因为机动车车速过快而导致的,公安交管部门为了能有效控制超速行驶带来的交通事故,近年来国家已投入巨额资金,用来安装机动车超速自动监测系统。
机动车超速自动监测系统是基于先进的速度测量技术、信息处理技术、数据通信技术、电子控制技术以及计算机处理技术上,应用于交通运输领域高效的运输管理系统,其中速度测量技术最常见的,主要有运用电磁感应原理的地感线圈式测速仪、运用多普勒原理的雷达测速仪以及利用激光原理的激光测速仪等。
其中国内外最常使用的是地感线圈式测速仪。
根据我国计量法规定,用于公路管理速度监测的测速仪属强制检定的工作计量器具。
所以如何对测速仪进行准确、安全、快捷的检定,是一个很重要的问题。
地感线圈检测车速的基本原理:“地感线圈”就是一个振荡电路。
它是这样构成的,在地面上先造出一个沟槽,再在这个沟槽中埋入三到四匝导线,这就构成了一个埋于地表的电感线圈,这个线圈是一个振荡电路的一部分,由它和电容组成LC振荡电路,其原则是振荡稳定可靠,这个振荡信号通过变换送到单片机组成的频率测量电路,单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时,由于空间介质发生变化引起了振荡频率的变化(有金属物体时振荡频率升高),这个变化就作为车辆经过“地感线圈”的证实信号,同时这个信号的开始和下一个线圈的信号开始之间的时间间隔又可以用来测量汽车的移动速度。
这就是“地感线圈式测速仪”。
技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。
感应式地感线圈检测系统由两个部分组成,检测器模块和感应线圈及引线,检测器振荡电路驱动能量(10-200KHZ)通过线圈而产生一个电磁场。
地感线圈感应器形成一个调解电路。
线圈作为一个传感器。
当有金属物体通过磁场时,引起线圈中的磁通量的变化,产生旋流,旋流将会在导体中被感应到。
由于地感线圈的电感与磁流成比例的,这就导致了地感线圈的电感系数的减少。
检测器检测到这种变化并驱动向计算机的CPU发出信号。
计算机的CPU在受到前后两个或三个线圈发回的信号,测出它们的时间间隔,再根据线圈的实际距离,计算出车辆行驶的速度。
地感线圈和引入线是检测系统的感应部分,并且具有阻抗和电容(线与线之间及线与地之间的电容)。
线被环绕起来形成线圈(通常绕二至四圈),此处的磁场更为集中,形成一个检测区。
所有运载电流的导体或线由于电流通过线体而产生磁流。
这种磁流的结果就是被称为电感的电流性质,电感量以亨利(H)来衡量的。
如图所示:在车辆行进方向上,同一车道的道路路基段埋设一组(2个)感应线圈,尺寸为1.2至2米的呈长方形的环形线圈。
当车辆分别经过两个线圈时,由于线圈电感量的变化,车辆的通过状态将被检测到,同时状态信号传输给车辆检测器,由其进行采集和计算出车辆行驶的速度。
L1L2T0 T1T2L1为车辆行驶过线圈1时检测器所采集到的信号;L2为车辆行驶过线圈2时检测器所采集到的信号。
时间差: T A=T1-T0(ms)车辆行驶速度:V=S/T A S为两个触发信号间距离误差来源:作为机动车超速自动监控系统,在测速上主要的误差来源有如下几个方面:1、由检测器检测到有车辆经过时向计算机的CPU发出信号,计算机的CPU对不同方向、不同车道的信号要进行巡测,同时还要接受图像信号、完成很多其它的计算功能,所以计算机的CPU所检测到的时间间隔会有误差,这样会直接导致所检测的速度误差。
2、检车器一般是由四个或六个线圈测试回路组成,检车器中的单片机同样也是对每一个线圈测试回路的振荡频率进行巡测,也会出现时间间隔误差。
3、线圈的距离误差。
4、前后两个(或三个)线圈的灵敏度的不同造成的误差。
5、前后两个(或三个)线圈的形状、大小存在明显的差异,或线圈的匝数不同,会造成测速的误差。
6、所绕线圈使用的导线材料的好坏,直接影响测速仪的测速值得线性。
7、线圈附近存在较大的变化的强电磁场干扰。
8、路基中的金属含量过高,引起传感器不稳定等。
一般由计算机的CPU的主频和测量用的钢卷尺,所引入的误差,分别是在纳秒级和毫米级的误差,对于地感线圈式测速仪检定规程中的速度要求是可以忽略不计的。
对地感线圈式测速仪的检测方式:国内外在检测地感线圈式测速仪时,一般由模拟测速误差的检测和现场验证两部分组成。
所谓现场验证是用机动车去跑,每个车道跑几个速度点,每个速度点跑个若干次,并用雷达测速仪(或激光测速仪以及光栅原理的光电位移测速仪)作为标准器来监视,把地感线圈式测速仪的数据与标准器的数据进行比较,并由此来验证地感线圈式测速仪准确与否。
国外也有将两束或三束激光,相隔一定距离,在地感线圈附近,垂直于车辆行进方向,通过车辆经过对激光的遮挡时间间隔,来测量车速。
而模拟测试测速误差的检测,国内外也有很多人士做了大量的工作,但都存在着一定的问题,如在瑞士,检测人员将检车器拿回实验室,接上两个线圈作为电感,再分别串入两个可变电容,然后通过改变可变电容的电容值,来实现传感器中的频率变化,从而达到检测的目的。
在这种方法中由于将检车器拿回实验室中,使线圈这个重要的传感器被忽略掉了,传感器(线圈)的特性和由它引起的灵敏度问题、不稳定性和误差等被遗漏了,而且通过改变电容值的大小,来检测检车器的计量特性也是很牵强的。
在国内有些计量部门通过研究也对模拟测试测速误差的检测做出了相应的检定装置,制定了检测方法或地方规程。
如有一种方法是将检车器对主机的输出端硬加入两个开关信号,用控制这两个信号的时间间隔,来测量其误差。
其实这种方法是检测主机的计时功能,对检车器和传感器没有检测,没有达到检测地感线圈式测速仪的目的。
另外有一种方法是在检车器的测试回路中(检车器和线圈的回路中),加入信号,来触发检车器。
这种方法的缺点是对线圈的匝数是否正确、线圈的性能、线圈的灵敏度等都无法检测到,所以也是一种不正确的方法。
由于以上的问题存在,这种方法从本质上来讲就不是检定,最多只能算是验证。
地感线圈式测速仪作为国家强制检定的计量器具,新的交通安全法出台,使得测速仪的准确与否与我们所有的驾车人的切生利益相关,所以我们必须应用一种科学的、准确的和严谨的方法进行检定。
为了解决地感线圈式测速仪模拟测速的检测手段,我们经过大量的试验,反复的比对、计算,终于发明出一种全新的,检测地感线圈式测速仪的检定方法,并且取得了国家专利。
在JJG527-2007《机动车超速自动监测系统国家检定规程》审定会上,经过专业委员会、大学教授和有关的专家的论证,一致认为这种检测方法,是科学的、先进的、安全的和准确的,领先于世界先进水平。
并且将这种检定方法列入了JJG527-2007《机动车超速自动监测系统国家检定规程》作为检定地感线圈式测速仪的法定的检定方法。
地感线圈式测速仪检定装置原理其检测原理是,说起来很简单,就是在两个地感线圈上放上两只激发传感器,如图由地感线圈检定装置先给激发传感器3输入一个激发信号,再给激发传感器4输入一个激发信号,两个激发信号相隔时间TT=S/V其中S:地感线圈1与地感线圈2之间的距离(可以用尺子测量出来)V:想要检测的车速(如:20km/h、80 km/h、100 km/h、180 km/h等)。
激发传感器3和激发传感器4中分别产生一个电磁场,模拟汽车行驶时引起地感线圈1与地感线圈2的磁通量变化,产生旋流,检测器检测到信号后计算出地感线圈式测速仪所测的车辆的速度值。
两个激发信号时间间隔的长与短,决定模拟车速的快慢。
我们的地感线圈式测速仪检定装置可以给出标准的时间间隔的激发信号,当设定好线圈距离和要检测的速度时,检定装置便自动计算好相应的时间间隔,触发检定装置后,由触发传感器向地感线圈式测速仪给出一个标准的模拟汽车速度信号,在地感线圈式测速仪的显示屏上便会显示出相应的速度。
由于用地感线圈式测速仪检定装置来检测,可以彻底改变用汽车跑所带来的全部缺点,并且在国际上还没有这种检测方法,所以说它是一种代表世界先进水平的、科学的、安全的、严谨的、准确的和便捷廉价的一种检定方法。
地感线圈式测速仪检定装置的优越性从计量学的角度来说,用地感线圈式测速仪检定装置来检测不仅能够很好的完成检定工作,还有着其它检测方式所不具备的优点:1、安全性我们知道交通机动车超速自动监测系统和高速公路固定点测速监控系统,多安装在交通要道,交通情况很复杂,如果我们用汽车去跑较高的速度是非常危险也是不现实的。
所以用模拟测速法检测地感线圈式测速仪是非常必要的。
而模拟测速法就要应用地感线圈式测速仪检定装置。
2、准确性由于地感线圈式测速仪检定装置是将两个激发信号以可设定得时间间隔来激发地感线圈,模拟机动车的行驶速度,所以其准确性能够达到很高,(能够达到千分之一、二的水平)。
3、重复性由于地感线圈式测速仪检定装置可以多次重复发送相同的激发信号,从而很轻易的达到了对被检测量的重复性的测量,使计量数据能够得到再现。
克服了的条件存在,使得检测的数据不能进行重复性的测量,更加无法做到计量数据再现。
4、同点检测性在汽车行驶过程中,很难把握好雷达测速仪等和地感线圈同时在同一点记录下数据,也就是说地感线圈所测的速度可能和标准器所测的速度不是一个点的速度。
5、速度的性质不同标准器所测的速度是一个即时速度,或者用多个即时速度的平均值,也是平均即时速度。
而地感线圈所测的速度是两个线圈之间的平均速度,这两种速度有着本质的不同。
6、快捷性和廉价性用汽车跑一个测速点,用时也是很漫长,而且也是很不经济的。
如用车去跑一个双向六车道的测速点,每个车道跑五个点,每个点跑三次,那么汽车至少要跑90趟,需要一天的时间,油耗至少在两叁百元,要是再封道,那么需要警察的出警量和交通路堵带来的经济损失那就更大了。
地感线圈式测速仪检定装置的测量不确定度:在说明了地感线圈式测速仪亦即其检定装置的原理后,我们来分析一下检定装置测量不确定度。
由地感线圈检定装置的原理可知,检定装置将需要检测的速度量转化成时间量和长度量。
即:v=L/T1)建立数学模型由平均速度的定义中我们可以得到,需要检测的平均速度的数学模型:v(、T)fL2) 长度L量带来的误差:如:我们用二级的钢卷尺(0.3+0.2L)来测量两个地感线圈,线圈距离为3米,钢卷尺引入的最大误差为:±(0.3+0.2×3)= ±0.9mm如果模拟车速是以180km/h 的速度行驶,由长度量带来的最大误差为:A 1 = 180109.06-⨯ = ±5×910-km/h由此得到由长度L 量引起的不确定分量为:U (x 1)= 3105391-⨯=A = 2.89×910-3) 时间间隔T 对不确定度的贡献地感线圈式测速仪检定装置提供的时间间隔误差为±0.1ms如果模拟车速是以180km/h 的速度行驶,线圈距离为3米,那么由时间间隔带入的最大误差为: T = 3.6v L = 3.61803 = 0.06(s )= 60(ms ) A 2 = 601.0± = ±0.00167 = ±0.167%由此得到由时间间隔T 量引起的不确定分量为:U (x 2)= ==300167.032A 9.67×410-4) 地感线圈式测速仪检定装置合成不确定度为:u = 2221)()(x U x U + ≈ 1.0310-⨯5)地感线圈式测速仪检定装置扩展不确定度为:U = ku = 2.0310-⨯通过JJG527-2007《机动车超速自动监测系统国家检定规程》,我们可以知道规程对地感线圈式测速仪检定装置的要求是:速度范围(20~180) km/h ,MPE :±1%。
