写真机喷头校准

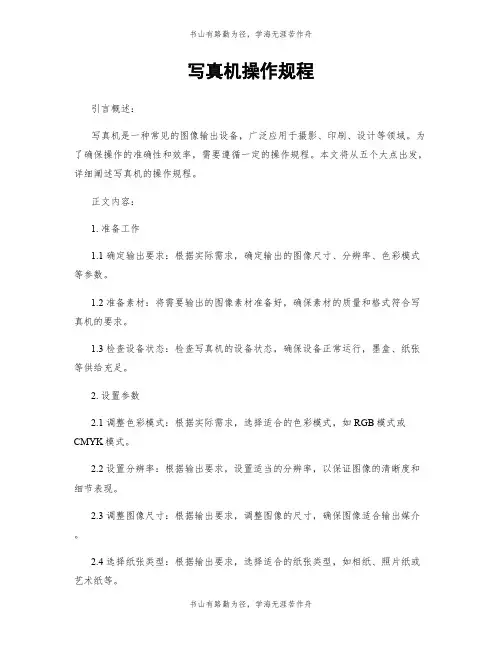

写真机操作规程
写真机操作规程引言概述：写真机是一种常见的图像输出设备，广泛应用于摄影、印刷、设计等领域。
为了确保操作的准确性和效率，需要遵循一定的操作规程。
本文将从五个大点出发，详细阐述写真机的操作规程。
正文内容：1. 准备工作1.1 确定输出要求：根据实际需求，确定输出的图像尺寸、分辨率、色彩模式等参数。
1.2 准备素材：将需要输出的图像素材准备好，确保素材的质量和格式符合写真机的要求。
1.3 检查设备状态：检查写真机的设备状态，确保设备正常运行，墨盒、纸张等供给充足。
2. 设置参数2.1 调整色彩模式：根据实际需求，选择适合的色彩模式，如RGB模式或CMYK模式。
2.2 设置分辨率：根据输出要求，设置适当的分辨率，以保证图像的清晰度和细节表现。
2.3 调整图像尺寸：根据输出要求，调整图像的尺寸，确保图像适合输出媒介。
2.4 选择纸张类型：根据输出要求，选择适合的纸张类型，如相纸、照片纸或艺术纸等。
3. 执行打印操作3.1 加载纸张：根据写真机的操作指南，将选定的纸张正确地放入写真机的纸盒中。
3.2 调整打印参数：根据实际需求，设置打印机的打印参数，如打印质量、打印速度等。
3.3 打印图像：使用写真机的打印功能，将调整好的图像输出到纸张上。
3.4 检查打印效果：在打印完成后，及时检查打印效果，如颜色准确性、清晰度等，如有问题及时调整打印参数并重新打印。
4. 维护保养4.1 清洁设备：定期清洁写真机的墨盒、喷头等部件，保持设备的正常运行。
4.2 更换耗材：根据使用情况，及时更换墨盒、纸张等耗材，以保证输出质量。
4.3 校准设备：定期校准写真机的色彩、打印质量等参数，确保输出的准确性和一致性。
5. 安全注意事项5.1 防止灰尘和湿气：写真机应放置在干燥、通风的环境中，避免灰尘和湿气对设备的影响。
5.2 注意电源使用：正确接入电源并使用稳定的电源供应，避免电压不稳定或电流过大对设备的损害。
5.3 避免过度使用：避免长时间连续使用写真机，以免过热或损坏设备。
mimaki jv3写真机调较喷头高度方法
mimaki jv3写真机调较喷头高度方法
mimaki jv3写真机的喷头高度可以根据纸张的厚度调节，以达到最理想的输出效果，写真机配件技术工程师根据多年的工作经验现将mimaki jv3写真机喷头高度调整方法列出，方便各mimaki jv3写
真机用户进行喷头高度调整。
mimaki jv3写真机喷头高度分为：
Thin(薄)，喷头高度较低。
Thick(厚)，喷头高度较高。
注意！如果在测纸或打印过程中，发现喷车在经过纸张时留下墨迹，请立即停止打印，将喷头高度调
高。
1、使用[CARRIAGE OUT]菜单将喷车移出墨栈。
2、使用硬币拧开喷车前端的两个塑料螺栓。
3、扳动调节板的高度，以达到当前使用纸张的厚度要求。
4、在按住调节板的同时，拧紧两个塑料螺栓。
5、按[ENTER]键复位喷车。
写真机维修操作教学
写真机维修操作教学1，打开维修模式开机按左右键，把系统参数No.62=22，更换喷头（Jv22，Jv3喷头更换方法必须按照以下步骤严格执行）2-1调整喷头在最低的位置，并调整好喷头与铁片的位置。
2-2确保测试条无断线及斜喷。
2-3确保喷头ID已输入。
＃Adjust——Head ID2-4SLANT 校准a)ADJUST---HEAD ADJUST---SLANTadjustb)360dpi/2pass(粗调)c)720dpi/4pass(微调)d)检查打点位置是否在一直线（要求误差0um）e)松开喷头固定螺丝f)如果不在正确位置，调整SLANT螺丝，50um/每圈2-5喷头打点校正a)#Adjust——Printadjust2――Y Base（校正Y轴基准线）b)#Adjust——Printadjust2——V2——Ysi、Yre、YbiFine――Ysi、Yre、Ybic)#Adjust——Printadjust2——Base Set（将V2内的Ysi、Yre、Ybi的校正内容套用到V1、N1、N2的Ysi、Yre、Ybi内）d)#Adjust——Printadjust2——V1——Fine——Ysi、Yre、Ybie)#Adjust——Printadjust2——N1——Fine——Ysi、Yre、Ybif)#Adjust——Printadjust2——N2——Fine——Ysi、Yre、Ybig)#Adjust——Printadjust2——X Direction2-6 双向的调整Maintance-Print adjust3，墨栈位置调整（CAPPING ADJUST）由于无法抽出墨水；无法完成喷头清洗；或者更换CAPPING感应器和STATION感应器则要作此调整。
3-1CAPPING ADJUSTADJUST——CAPPINGA.cap position 调整至墨栈底部支架垂直B.absorb position 调整至喷头与cap的间隙为0.5mmC.flashing position 调整至喷头中心与cap中心对齐D.wiper position 调整至刮片中心与喷头中心对齐。
二手写真机的操作技巧
二手写真机正确的操作方法，能够有效的延长使用寿命；今天给大家详细讲解一下二手写真机的正确使用方法供大家借鉴。
1）菜单的操作：边距设定、进退走纸、二手写真机喷头的校正。
2）清洗二手写真机喷头：清洗二手写真机喷头时写真机喷头正面朝上是抽墨，正面朝下是抽空气，同时要倾斜三十度，手拿着二手写真机喷头不要碰到触点，手的背面放在二手写真机的平台上即可，否则达不到预定效果。
3）擦触点：二手写真机喷头的后侧有黄色金属小块，它和墨车架上的白色扁平电缆上的金属圆点是一一对应的，有时墨水会串到触点上，断电后可用纯净水或医用酒精擦触点。
4）擦二手写真机光栅:主要起到图象定位的做用，如果一开始打图就重影、错位时就需要用纯净水轻轻擦拭光栅，两面都要擦，不要使劲在光栅的局部擦。
光栅位置是在白色扁平电缆铝合金拖架的下面，灰黑色有点透明且有刻度。
5）擦二手写真机轨道：长时间使用时铜套和导轨会很脏，一般情况下每天二手写真机打图之前需要清洁一下铜套和导轨。
6）铜套(易损件)：拆二手写真机铜套时先把黑色卡子稍稍抬起一点，然后取出二手写真机铜套，安装二手写真机铜套是切记不要把方向装反了，铜套凸出的卡点一定要朝里朝着正上方。
一般两到三天擦一次。
7）更换二手写真机喷头(易损件)：新喷头一般里面是空的需要用针管注入1５－２０毫升墨水，注墨时针管针头去掉不用直接插入喷头上的墨针孔里，此时二手写真机喷头朝上（即喷嘴朝上），这样注墨墨水不会从喷嘴里流出来。
8）洗二手写真机墨栈：长时间使用以后二手写真机墨栈上会有很多墨，此时需要取出二手写真机墨栈用清水冲洗一下，然后轻轻的甩一甩水，把表面擦干即可放回去，切记一定要放平。
取二手写真机墨栈时要把墨栈里侧（即墨栈的右侧）边上的扳手向外侧稍扳一点然后向上提即可取出。
9）上纸：二手写真机上纸的时候不管从前面上还是从后面上，只要贴着右侧上纸边的白线，纸的两边平着向上推推不动为止，此时二手写真机会自动上纸。
10）覆膜：二手写真机覆膜有好多种方法，只要掌握常用的一种即可，方法是：把膜立起来竖着放然后把图的正面放在膜的底纸后面（即图的正面对着底纸），一边把膜松开一边把膜和图卷到一块，卷的时候一定要把膜和图用手拽紧，让膜和图贴紧，卷完图把膜裁下来，放到覆膜机的中间对齐压平，压的时候覆膜机两边用力一定要一样，两边拧到最松的时候（即一开始拧的时候很费力拧着拧着感觉很省力的时候此时为最松的时候）即可，否则覆膜会打皱此图就报废了，然后在覆膜机的一侧留出膜和图大约三十公分左右，把膜的底纸揭下来向下折，折到覆膜机两辊之间旋转辊轮让这一侧先压好，然后把膜翻过来到覆膜机的另一侧，此时一边是膜一边是图，找到膜底纸的折下去的一头取出，边拽底纸边转动覆膜机让膜和图粘合到一块，这样即可完成覆膜。
写真机喷绘出图尺寸不准
写真机喷绘出图尺寸不准广告喷绘制作里，相信用户往往会遇到写真机喷绘出图关于尺寸不准的问题，如下给大家分享关于解决写真机打图长度缩短现象解决方案。
写真机的高清图像喷绘越来越受用户的欢迎，特别是在高精度的广告喷绘制作上，是高质量广告图像画面喷绘的好帮手。
然而，写真机在喷墨打印过程中由于选择的喷绘纸张介质材料的不同，或机器打印步进的精准问题，都会容易导致喷绘打印输出的图像画面与实际设计的尺寸出现偏差，出现喷绘后图像画面缩短的问题，这些都是比较常见的写真机喷绘出图关于尺寸不准故障。
二、写真机喷绘的选材不同，设置的补偿修正写真机高精度的喷绘打印，支持不同的喷绘纸张介质打印。
例如常见的背胶材料、喷绘布材料、油画布、灯片、软膜等等这些材料，然而，写真机在喷墨打印过程中选择的材料介质不同，重量、表面粗糙系数都不一样，所以打印介质前进受到的阻力也不同，而写真机喷头墨车的运行速度是一样的，所以打印时需要进行补偿修正，根据不同材料调整写真机设备的步进参数；所以写真机喷绘打印出图时，需要补偿值修正，也就是按不同的物料需要精心调整机器步进参数。
二、写真机步进精度的补偿校正写真机设备的步进是什么呢？写真机中的步进是指小车头来回走动一次，机器的压纸轮把纸张往前送一步，这就是写真机步进的意思。
步进的大小是可以调节，也就是说轮子把纸张往前送多送少的意思。
如果写真机打图长度缩短现象，可以对写真机的步进精度进行设置，校准，正确设置参数或进行“补偿设置”。
三、写真机RIP软件导入图片时图片的尺寸变更问题写真喷绘的图像画面在设计与图片输出时要注意尺寸的正确性。
使用相关的RIP软件导入图片时，要注意保持图像的原始尺寸不变，避免由于导入时图像尺寸缩小以及识操作改变了图像的实际尺寸。
一、打印纸张介质的收放问题在写真机喷绘打印过程中，关于打印纸张介质的收放问题，就是在收放卷的位置，提前把材料不断放松，减少卷料前进的阻力。
其次，往往新卷材料比较厚，阻力大，需要提前把材料放松，减少卷材料进纸阻力。
写真机校准软件操作指南
等写完了会给她寄一盒巧克力,但因为囊中羞涩而没能兑现承诺,想想还是易博的不对
电压值的功能-----------进入前要求密码进入
此显示为板卡程序中的喷头墨序：KKCCMMYY （进入高级设置可以修改）。
打印设置完成后必须点击“保存”才可以生 效。
点击此功能进入更多测试和校准等功能选 项
喷头测试状态条
写真机买回来的头等大事就是校准写真机 状态。只有设定好写真机状态才能让其有效率的 写真，而不会发生其他非质量故障导致的问题。 我们这里分享的经验主要针对乐彩压电写真机，
不保证对其他机型一样有效。 为写真机中的 IP 地址：196.12.0.25 为连接写真机电脑的 IP 地址： 196.12.0.188
进行步进校准功能
双向校准参数Βιβλιοθήκη 入（在原有的参数上进行加 减）点击进行双向校准。。。。。。。。。。。
0c25f5ca 易博亚洲
等写完了会给她寄一盒巧克力,但因为囊中羞涩而没能兑现承诺,想想还是易博的不对
等写完了会给她寄一盒巧克力,但因为囊中羞涩而没能兑现承诺,想想还是易博的不对
为点击进入设置 IP 地址参数键：-------进 入前要求密码进入
打开“校准工具”后，先点此“联机”键， 进行通信连接方可进行下一步操作。
点击打开进入更多校准功能项。。。。。。。。 点击进行恢复出厂设置 “进入高级设置”用来修改喷头墨序和喷头
等写完了会给她寄一盒巧克力,但因为囊中羞涩而没能兑现承诺,想想还是易博的不对
打印喷头状态图
步进校准完成后必须点击“保存”才可以生
效。
双向校准完成后必须点击“保存”才可以生 效。
等写完了会给她寄一盒巧克力,但因为囊中羞涩而没能兑现承诺,想想还是易博的不对
乐彩750写真机操作维修指南
乐彩750写真机操作维修指南一、写真机主面板的介绍二、写真机喷头的校正三、蒙泰软件的安装及设置四、常见故障及解决方法五、常见问题的几点说明六、写真机的日常维护保养面板主菜单：说明：1. 装载打印载体（测纸）2. 切割（不用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。
当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C，E，F项不能随便更改，建议保持默认数值不变。
当选择A菜单时，屏幕显示：A打印模式菜单说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”）英寸点数（选“600”或“300”，建议选：“600”）每行喷印次数（选“四”或“六”次）托架速度（即小车的行走速度，选“7”或“8”次）打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：B纸张选项菜单说明：各项设置如下:打印载体类型（选“卷轴”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定当选择C时，屏幕显示：注意：以上各项禁止随意改动。
当选择D 时，屏幕显示：D使用者设置菜单说明：各项设置如下:选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择E时，屏幕显示：墨水选项菜单. 2 .当选择“墨水预热菜单”后，屏幕显示：墨水预热菜单当选择F时，屏幕显示：串口通讯菜单当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单选择“校准菜单“时，屏幕显示：校准菜单. 3 . 选择“颜色静区菜单“时，屏幕显示：颜色静区菜单选择“服务菜单“时，屏幕显示：服务菜单选择“服务菜单”中的“校准菜单”时，屏幕显示：校准菜单选择“诊断菜单”时，屏幕显示：选择“附件菜单”时，屏幕显示：喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数 83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入 CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP 或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。
关于写真机四种错位故障的解决方法
关于写真机四种错位故障的解决方法
编辑：OA161办公商城
写真机是用喷头在专用材料上喷出各种彩色图案，其实它就是一种大幅面的打印机。
一般用在广告、图文、CAD行业上，2004年以前主要以进口机器为主。
写真机按喷头技术主要分为2类：压电写真机和热发泡写真机。
面对写真机喷头常见故障，需要如何解决呢？OA161为大家介绍四种喷头错位故障的解决方法。
四种错位故障及其解决方法：
A．故障现象：左右错位大于0.5公分，隔段错位。
电机阻力值过大。
可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。
B．故障现象：左右错位小于0.5公分，连续错位。
铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。
仍不能解决，更换铜套
C．故障现象：出图斜，成平行四边形。
擦光栅，译码器。
仍不能解决，检查光栅如果受损，更换光栅。
D．故障现象：字体周围有杂色虚边。
校准喷头。
6色高速写真机自修
一.开机调试: 开机后检查机器是否已默认喷头,(可在辅助菜单——服务菜单——墨水状态——墨盒信息)如显示 Qid 喷头已被机器墨认, CL 、 ML 在右手边第三个键按两次可显示.如显示 Err 机器没有默认到喷头.如机器没有默认到喷头: 1 )可将其他已默认位置的喷头放到此位置进行检测,如正常请更换原位置喷头,检查喷头盖是否盖紧. 2 )将此喷头调换到其他颜色位置,看机器是否能够默认,如默认请将原位置触点带重新安装或更换触点带;如还不默认喷头请更换墨车板.二.检查喷头状态: 1 )可在辅助功能菜单——灌注菜单——全部灌注检查.六个喷头在最佳状态下显示为全英文字母: Printer Serial# :.六个喷头在正常状态下显示英文 Printer Serial# 每个喷头将会显示 3 4 6 8 12 16 的数值.(此数值的显示为可打印的正常喷印次数,即常说的 Pass 数)如堵塞的喷孔灌注条纹上将出现空白和虚线.电路烧点将会出现实色的条纹显示,证明喷头已有损伤.损伤到一定程度后喷头显示的 3 4 6 8 12 16 数值.如缺少了任何数值证明此喷头已不能在缺少的喷印次数上打印,否则会出严重的条纹将影响打印的精度.三.安装蒙泰驱动: 1 )点击网上邻居(属性)——本地连接(属性)——协议双击—— TCP/IP 192.0.0.191 ;子网掩码点击自动出现;默认网关为 192.0.0.1 ; 2 )打开蒙泰——文件——(打印机设定)打印机设定——打印端口选择( RAV : 192.0.0.192 )——安装蒙泰打印机——选择( YINENG 1200i ):完成. 3 )打开蒙泰管理系统,点管理设定端口——( TCP/IP 端口)——设定添加端口( 192.0.0.192 )——检测 RAV 端口号为 9100 ; 4 )开始菜单——运行( Ping 192.0.0.192 )运行结果为三个 TTL=64 .四.打印图案测试:正常打印以 4Pass 为基准.但可根据客户对画面质量的要求进行快速2Pass 或3Pass 的打印. 2Pass 或3Pass 打印调整程序如下: 1 )辅助功能菜单 / 校准菜单/ 纸张选择菜单 / 馈送调整测试. 2 )评估测试图案.在测试图案中找出最细腻的点位选择相对应的数值进行保存.五.机器故障排除:1 .托架车故障: 1 )检查阻力是否过大.解决方案:辅助功能菜单 / 服务菜单 / 诊断菜单 / 伺服循环测试.进行 10 次循环测试.如阻力在 260 以下属于正常.可用酒精对圆轨进行清洁,然后将缝纫机油均匀的涂擦在圆轨上.2 .皮带轮卡是否变形,如变形请进行更换.3 .伺服电机是否阻力过大,测试方法 1 .4 .开机报托架故障:(墨车架出仓即报托架轴故障)解决方案:更换光栅解码器.5 .机器测完纸回仓后报托架轴故障:解决方案:请重新安装或更换测纸器.6 .开机报托架 FPGA 错误:解决方案:检查皮带轮是否损坏,小车板等.7 .开机墨车架快速运行到墨水位置报托架轴故障:解决方案:请检查伺服电机线路是否插好或电机是否损坏或主板是否已损坏.如有以上问题,检测和更换.8 .打印结束自动裁纸后再出仓报托架轴故障:解决方案:请检查裁纸刀是否归位(建议取消自动裁纸改为人工裁纸,因自动裁纸会对机器的测纸槽造成拉伤,造成测纸不准确或测不到纸) 9 .打图过程中报托架轴故障:解决方案:检查铜套是否磨损过多及摩擦到墨车架的本身,请更换新的铜套.10 .开机报主板标识错误:解决方案:更换主板.11 .校准笔出错:解决方案:更换墨车板.12 .机器不放纸:解决方案:更换主板和光电感应头.13 .打印过程中或结束后机器纸张继续前行:解决方案:更换主板.14 .开机报储墨盒储墨不足,重新安装保养站,清理废料桶:解决方案:更换主板.15 .打印出现乱码:解决方案: 1 )检查喷头是否有损坏的,进行全部灌注测试,检查如有某个喷头损伤,损伤的喷头会影响其他喷头的出墨,请更换喷头. 2 )更换内存条,主板,小车板.16 .打印时喷头出墨:解决方案: 1 )检查此位置喷头是否被机器默认,如不墨认调换位置,检查是否默认喷头及出墨,如默认打单一灌注即可,打灌注时必须保证黑色位置的喷头是正常的.2 )重新安装触点带,检查触点带后面的触点垫片位置是否移动.3 )检查触点带与小车板的插口处是否插,用酒精清洁触点带插头.待干后与小车板插接.4 )更换小车板.17 .打印时喷头报温度过高:解决方案: 1 )喷头内是否有足够的 25ML 墨水,如喷头内墨水不足可将喷头内墨水全部打出重新注入 25ML 墨水. 2 )请重新安装触点带并检查触点带是否损伤. 3 )更换小车板.18 .打印时喷头报出现假烧现象:解决方案:检测方法参照 16 .19 .打印时喷头出现滴墨或甩墨现象:解决方案: 1 )检查喷头本身是否有漏气现象(用塑料薄膜盖住喷嘴孔,喷孔朝上,向喷头内注入空气)检查墨水是否从喷头的四周或钢针入溢出. 2 )检查墨管是否有损伤和漏气. 3 )检查墨管内是否有空气和墨水是否有回流现象. 4 )检查墨囊是否有漏气现象.20 .报墨盒电流过载:解决方案:请关机!把喷头拿下来,请检查喷头与触点带接触位置是否有墨水存在,请用酒精将喷头的接触点和触点带的接触点清洁干净.然后用干净的纸巾用力擦喷头的接触点,直至没有墨水出现为止.且用保鲜膜封住喷孔处将此喷头放置一边,待5小时以后可再进行此喷头的测试.如装上去还不能正常使用,证明此喷头已损坏.如触点带有烧结的墨点,更换触点带.警告:如墨车架喷头盖子没有盖紧会直接造成喷头的损坏和报电流过载!!2 )如频繁出现报电流过载但喷头能正常工作打印换小车板!21 .报电流过载墨盒已关闭!解决方案:处理方法请参照 20 进行检测.22 .打印过程中出现断墨现象:解决方案: 1 )检查喷头盖子是否盖紧; 2 )检查喷头内墨水是否过少; 3 )检查喷头喷嘴处是否有积墨现象造成结膜堵塞喷孔; 4 )检查墨管是否漏气造成墨水供应不上; 5 )用吸墨器吸墨或重新注入 25ML 墨水. 每次开机之前，先检查喷头和触点带的接触位置有没有墨水，如果有，用酒精擦拭干净。
乐彩750写真机操作维修指南
一、写真机主面板的介绍二、写真机喷头的校正三、蒙泰软件的安装及设置四、常见故障及解决方法五、常见问题的几点说明六、写真机的日常维护保养面板主菜单：说明：1. 装载打印载体（测纸）2. 切割（不用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。
当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C，E，F项不能随便更改，建议保持默认数值不变。
当选择A菜单时，屏幕显示：A打印模式菜单说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”）英寸点数（选“600”或“300”，建议选：“600”）每行喷印次数（选“四”或“六”次）托架速度（即小车的行走速度，选“7”或“8”次）打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：B纸张选项菜单打印载体类型（选“卷轴”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定!!!当选择C时，屏幕显示：注意：以上各项禁止随意改动。
当选择D 时，屏幕显示：D使用者设置菜单选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择E时，屏幕显示：墨水选项菜单. 2 .当选择“墨水预热菜单”后，屏幕显示：墨水预热菜单当选择F时，屏幕显示：串口通讯菜单当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单选择“校准菜单“时，屏幕显示：校准菜单.3 .选择“颜色静区菜单“时，屏幕显示：颜色静区菜单选择“服务菜单“时，屏幕显示：服务菜单选择“服务菜单”中的“校准菜单”时，屏幕显示：校准菜单选择“诊断菜单”时，屏幕显示：选择“附件菜单”时，屏幕显示：喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数 83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入 CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。
写真机故障大全及维修方法
写真机故障大全及维修方法1．错位：A．故障现象：左右错位大于0.5公分，隔段错位。
解决：电机阻力值过大。
可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。
B．故障现象：左右错位小于0.5公分，连续错位。
解决：铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。
仍不能解决，更换铜套C．故障现象：出图斜，成平行四边形。
解决：擦光栅，译码器。
仍不能解决，检查光栅如果受损，更换光栅。
D．故障现象：字体周围有杂色虚边。
解决：校准喷头。
2．出图乱码：A．故障现象：固定某个颜色有色块。
解决：喷头有问题，更换喷头。
B．故障现象：整张图上有色块。
解决：数据线或者打印线有问题。
3．出图速度慢：故障现象：打图左右有停顿。
解决：操作系统是否MIN98，外部并行打印口是否是ECP4．喷头不出墨：A．故障现象：单个喷头不出墨。
解决：交*换位打清洗后，判断触点带是否有问题。
如无，可以判断是烧或者堵，堵的话可用热的纯净水冲泡。
如固定一个颜色经常堵头，可与墨水供应商联系，调换墨水。
B．故障现象：所有喷头均不出喷墨，其中有一个喷头有问题，影响其他。
解决：逐个打清洗挑出来即可，或者墨车板有问题。
5．无法联机打印：解决：A．检查蒙泰打印机设置是否正常，端口设置是否是LPT1B．检查解密卡，打印线是否正常。
C．如以上均正常仍无法联机打印，主板打印口或计算机有问题。
6．打印宽度不够？解决：A.纸张已经走偏:初次上纸的时候尽量上正并用卡纸器卡住B. “页边留白”未改成“扩展”:进入“设置菜单”－>“纸张选项菜单”－>“页边留白”改为“扩展”，一定要保存，并选择刚才保存的选项7.打印长度不够？解决：纵轴线不准:打开“辅助功能菜单”－>“颜色校准菜单”－>“图纸纵轴线测试”，即在纸上起始端开始走纸，打印出两个“T”字型的图标，用直尺测量交*点之间的距离，将数值改为测量后的结果保存并选择所保存的选项即可。
银河写真机 喷头调试及维护 PDF
从左到右分别为：打印机连接状态、闪喷功能开关、喷车位置显示。
9
七：软件的调试
1. 喷头状态：安装喷头，注墨完毕之后,请先打印喷头状态图,主要观察色序是否正确以及是否有堵针\偏针 情况。 “喷头状态”快捷按钮在软件主界面的位置：
校准前，务必先把“羽化”功能关闭。
根据喷头状态校准图来调整两个喷头之间的左右垂直位置。对应的校准数值在软件主界面“设置”——“偏 差校正”——“两喷头之间的距离”，如下图示：
皮带和光栅传感器是否安装正确。
3
7） 将打印机接地，地线+零线电压不能大于 0.3V,接地电阻应小于 3Ω 。 8） 将 USB 线连接计算机与打印机，并检查其它电源线和数据线是否正确插好。 9） 在计算机中安装打印控制软件与 RIP 软件。 10） 将喷车移至平台中间，开机，喷车自动复位。将手放置在急停开关处以防突发情况时可
第一个喷头状 态图：
第二个喷头状 态图：
两个喷头状 态直线对齐！
2. 垂直校准：喷头垂直校准，主要观察喷头物理位置是否垂直。
双头机器的垂直校准方法为： 1）按以下方法先单独校准好第一个喷头（面对喷车，左边为第一个喷头）的垂直位置； 2）再按以下方法校准好第二个喷头（面对喷车，右边为第二个喷头）的垂直位置； 3）确定好两个喷头的垂直校准后，通过调整第二个喷头的水平位置来确定两个喷头之间的上下间隔，两个喷 头的上下间隔距离应为一个喷孔的距离，通过打印喷头状态条来确定。
建议：调整步进时，先把羽化关闭，将步进调至最佳，看打印出来的图片是否有明显的 PASS 道；如果 有明显的 PASS 道，就从羽化 1 开始往上调，直至效果最佳为止。 到此软件调试完毕。
八：其他功能参数说明
1)喷头电压设置
jv33校准
JV33
写真机喷头校准1、选择打印速度标准选“FUNCION”功能选项#ADJUST→HEAD ADJUST→选择“standard””high-speed
”工厂默认为“high-speed”2、选择精度标准*DRAFT：7201440dpi 4\8PASSFINE : 540、1080dpi 6\12PASS*调整所有的DRAFT，FINE，DRAFT2，and FINE2模式。
3、打印出“Y return”和Fine Y return在校正Y return后，执行fine校正
4、察看打印出来的图案*Y Bi把上下对线最准的输入机器*Fine Y Bi 检查调整到两根长短的线完全重叠在一起校正的
50—50dot(unit:0.1dot)
5、输入校正的值JV33写真机
日常使用菜单
1、抽墨囊时打开电磁阀门菜单：FUNCION #TEST CHECK PATTERN INK CARTRIDGE
PACK&END SENSOR<ENT> CARTRIDGE.VALVE
2更改机器语言以便适用于各个软件：FUNCION MACHINE SETUP MRL COMMAND
本技术资料由
写真机配件
编辑。
写真机日常维护及常见故障处理[整理]
![写真机日常维护及常见故障处理[整理]](https://img.taocdn.com/s3/m/891f7e77dcccda38376baf1ffc4ffe473368fd05.png)
ROLAND写真机日常维护及常见故障处理（公司内部资料）喷绘机在工作中出现的问题主要集中在墨水和喷嘴。
喷绘机的墨水用量很大，在使用较长时间后，墨水对喷嘴和打印图像有所影响。
喷嘴长时间工作所出现的磨损与墨渍堆积也影响了打印图像的质量。
所以，墨水的正确选用和喷嘴的正确保养，是每位喷绘机操作员在日常使用中不可忽视的问题。
显然，延长喷头的使用寿命，是降低成本的手段之一。
喷绘机在工作中出现的问题主要集中在墨水和喷嘴。
当今薄利时代，如何省下每一分钱，如何让你的设备带来更大的利润，这是大家都有在考虑的问题，但是效果如何呢？显然，延长喷头的使用寿命，是降低成本的手段之一。
一、日常维护1.温度、湿度室内的环境如果室内设备的工作环境不是太好的话灰尘很容易进入主墨盒再到副墨盒，从而再进入喷头，影响喷头的打印效果，缩短喷头的使用寿命注意良好的使用环境使用喷头半年以上不断一根线的客户，他们的环境整洁，机身不粘一点灰尘，有一套合理的管理制度。
灰尘很容易进入主墨罐再到副墨罐，从而再进入喷头，影响喷头打印效果、缩短喷头的寿命喷绘机在它的内部结构中有精密的打印头，因此要避免机械碰撞和震动，也要避免空气中的尘埃。
其内部的CPU、内存、硬盘等复杂的电子部件不但对静电十分敏感，而且还要避免与潮湿的空气接触。
喷绘机要求的环境温度为室温20℃-30℃，室内湿度适当，灰尘尽量小。
如果气温较低时，可能导致供墨不顺畅，为了提高墨水的活性，必须进行人工加温，即用风筒或加热器加热墨盒底部的铁板（加热到22℃左右），查看温度方法：MENU> SERVICE MENU> THERMISTOR. CHK。
喷绘机宽大的喷头上分布了几千个微小喷嘴，这么多的喷嘴在打印时直接面对打印纸张，不工作时则暴露在外。
由于喷嘴孔径大小与飘浮在空间中的尘埃相当，若打印机工作环境较差，灰尘较多，细小的喷嘴就很容易被尘埃堵塞。
如果室内湿度太高，不仅昂贵的打印机的机械部件容易锈蚀，就连喷头也很难保证不被锈蚀。
写真机常见小问题解决及功能键介绍
写真机常见小问题解决及功能键介绍写真机常见问题：解决及功能键介绍一、写真机打图时出现方格断墨：光栅赃了，需用棉签沾清水擦洗光栅上下，应多擦几次洗净后用干棉签把水擦干。
二、写真机不可认墨水匣：解密卡松了需重新插好，或解密卡坏了。
三、写真机打图错位：⒈皮带擦皮带轮卡，需调整皮带轮。
⒉伺服电机坏了，需更换伺服电机。
⒊铜环脏了，需清洗或更换铜环。
四、写真机喷头不出墨：⒈小车板发热，需关闭机器休整。
⒉触电带坏了，需更换触电带。
⒊喷头堵了，需抽洗喷头。
⒋墨管接口堵了，需拔下多插几次即可，⒌喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。
⒍如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。
五、写真机测不到纸：⒈测纸器脏了，需用棉签沾清水擦洗。
⒉测纸器没装好，需重装。
⒊测纸器坏了，需更换测纸器。
⒋小车板坏了，需更换。
六、写真机打图边线向一边斜：⒈伺服电机坏了，需更换伺服电机。
⒉光栅感应器脏了，需用棉签沾清水擦洗。
光栅感应器坏了，需更换。
七、写真机开机时小车架撞左边机架：⒈光栅感应器脏了，需清洗干净。
⒉光栅感应器坏了，需更换。
⒊数据线没插好，需多插几次。
八、写真机频繁测纸：⒈进纸传感器脏了，需清洗。
⒉进纸传感器没插好与主板连接或接触不好。
⒊进纸传感器坏了，需更换。
4，主板坏了，维修。
九、写真机打图时喷头滴墨：⒈喷头内空气没抽净，需多抽几次。
⒉墨管接口吻合不好，需重新插好或更换接口。
⒊喷头漏气，需查出何处漏气然后用胶水密封。
十、写真机打图时图面模糊：静电干扰，（静电安全电压为三伏以内）十一、写真机打图时出现规则性断墨：⒈小车板不稳定。
⒉喷头位置不对。
十二、写真机常见英文报错：⒈Internal ERROR shutdown Bad carriage paper s ensor(小车板或测纸器没插好接触不良)⒉Internal ERROR shutdown Carriage Axis Failure(电机接触不良需重插或电机损坏)⒊Internal ERROR shutdown CB LOLT 01RANGE LL、0(测纸器接触不好，需重插或更换测纸器)⒋IMP assoser vice、unexpected REQ(进纸传感器接触不良或损坏)十三、写真机打图时图面尺寸不对调整方法：先按辅助功能菜单→效准菜单→图纸纵轴线→将默认数值83.82改动，注意图长了则将数字加大，图小了则将数字减小（注，改动时以小数改按每毫米改0.1为准）改后一定要保存。
写真喷绘重影与错位问题
写真喷绘重影与错位问题
多功能稳定性好的写真机是用户目前非常欢迎的大幅面打印输出设备，稳定性好的写真机不仅让你使用起来更方便简单，而且可能避免在打印过程中出现的大大小小故障而影响工作。
在写真机的常见故障中，打印过程中出现重影与文字图像错位等问题我们应该如何去排查呢？如何去找到故障原因去解决呢？今天我们厂家为大家分享如下两个小技巧，可以让您轻松解决写真机打印重影与错位故障。
写真机与我们日常办公打印机一样，在广告喷绘打印输出可以中可以实现高度还原图像，如果用户在操作上和选图上都没问题的话，如果出现打印重影与错位问题，那么用户可以通过如下方法找到问题的根源进而解决。
1、检查写真机的光栅，光栅是否和正常工作状态下的一样，因为光栅是定位图像的关键，容不得半点污垢，所以如果检查到有污垢的话需要清洁干净，特别在写真机日常使用中容易受空间灰尘及其它墨水墨迹的影响，窝里脏，使光栅良使用受到影响。
所以，用户可以清洁光栅后再进行打印测试，如果光栅问题，也可以直接换新的，费用也便宜，简单的就可以解决问题了。
2、检查写真机喷头所在的小车是否移动不顺畅，写真机小车的移动是控制喷头实现精确定位喷墨的关键所在，如果移动过程中出现阻力过大而造成卡顿之类的情况，就会让喷头出现乱喷墨的情况，打印出来的图像也就出现错乱或重影了，这时候就需要检查小车的垫片、铜套等是否有异物或磨损严重，在清理之后记得加上点润滑油即可圆满解决。
上述两个小技巧为您分享,希望对您有帮助！应该可以快速轻松为您解决写真机打印重影与错位问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
写真机喷头校准
为了使写真机的打印精度更高，要对写真机进行颜色校准和静区校准，具体方法如下(以750写真机为例)。
颜色静区校准：辅助功能菜单-校准菜单-颜色静区菜单-颜色静区测试。
每个颜色有三条竖线，找出三条对准最齐的对应的数值，把该所对应的数值填入到显示屏里面并依次把其他三个填入到里面。
颜色校准：辅助功能菜单-颜色校准菜单-校准打印测试。
(一定要注意，横线为垂直，竖向为水平)
垂直：每个喷头颜色都有一个方框，每个喷头有三个线条，与方框三条线对齐的数字填入显示屏，按照以上方法把其他两种颜色填入，最后保存即可。
水平：每个喷头都有两条竖线，每两个竖线对齐，把相对应的数值填入显示屏，按照以上方法把其他两种颜色填入保存即可。
