变速器完整讲课课件
合集下载
《变速器培训》课件
02
变速器的工作原理
齿轮传动原理
01
02
03
齿轮传动
通过一对或多对相互咬合 的齿轮，将动力从一根轴 传递到另一根轴上，实现 动力的传递和变速。
齿轮种类
包括直齿、斜齿、锥齿等 多种类型，不同类型齿轮 适用于不同工作条件和要 求。
齿轮传动特点
效率高、传动平稳、结构 紧凑、工作可靠，是机械 传动中最常用的一种传动 方式。
检查密封件和油封
检查变速器各密封件和油封是否完好，有无泄漏或损坏。
定期清洁变速器外部
清除变速器表面的污垢和尘土，保持清洁。
变速器的定期保养
定期更换变速器油
根据变速器的使用情况和 制造商的推荐，定期更换 变速器油，以保证油的清 洁度和性能。
检查并更换磨损件
定期检查变速器内部的齿 轮、轴承、密封件等是否 磨损严重，及时更换以保 证变速器的正常运转。
输入轴连接发动机，将动力传递给变 速器；输出轴连接传动系统，将动力 传递到车轮；中间轴用于传递动力， 并起到减速或增速的作用。
变速器的齿轮与齿圈
齿轮是变速器中用于传递动力的 关键部件，包括直齿齿轮、斜齿
齿轮和行星齿轮等类型。
齿圈是与齿轮配合的另一个重要 部件，通常固定在变速器的壳体 上，通过与齿轮的啮合实现动力
操纵机构是变速器中用于控制档位切换的部件，包括换挡拨叉、换挡拉 杆和同步器等部件。
换挡拨叉通过与同步器的配合，实现档位的切换；换挡拉杆则将驾驶员 的换挡动作传递给换挡拨叉。
操纵机构的设计应简单、可靠，以保证驾驶员操作的准确性和便捷性。
04
变速器的维护与保养
变速器的日常保养
日常检查油位和油质
确保变速器油的液位在正常范围内，并观察油的品质是否正常， 有无杂质或变色。
汽车变速器工作原理PPT课件
第8页/共67页
3．常见的换档方式 （1）利用滑动齿轮换档 （2）利用接合套换档
第9页/共67页
3．常见的换档方式 （1）利用滑动齿轮换档 （2）利用接合套换档 （3）利用同步器换档
第10页/共67页
变速传动机构主要作用是改变转速和转矩的大小，方向。 按工作轴的数量（不包括倒档轴）可以分为：两轴和三轴两种类型。
< M2 M1，而使结合套与同步环不能结合。因为这个锁止作用是由惯性力矩造成的，
因此称之为惯性同步器。
第41页/共67页
惯性式同步器的工作过程 3.同步并实现结合
n3=n4
惯性力矩消失，解除锁 止。
第42页/共67页
惯性式同步器的工作过程 4.完成换档
在结构上保证了接合部 位在未达到同时不能接 触，因此可以避免冲击 和发生的噪音。
第30页/共67页
第3节 同步器 3.1 无同步器时变速器的换档过程 高档换低档和低档换高档实现同步的方法还有所不同。
3.1.1自低速档换入高速档 3.1.2自高速档换入低速档
第31页/共67页
3.1.1自低速档换入高速档
4档接合时：V3=V2； V4>V2 分离瞬间：V3=V2； V4>V3 分离一段时间：V4下降较快
如果发动机的功率不高，超速档的应用率不高，节油效果不明显，还导致 在该档位汽车的驱动力不足，影响动力性（加速、爬坡）。
说明4：
三轴变速箱在前进档时，输入轴与输出轴旋转方向一致； 输入轴的长度较短，强度较好、容易制造。
第24页/共67页
2.4 防止跳档的结构和措施 原因： 接合套与接合齿圈的结合长度短；经常换档引起接合套的齿端磨损等原因，使汽 车在正常行驶时因振动造成接合套与接合脱离，发生自动跳档。
3．常见的换档方式 （1）利用滑动齿轮换档 （2）利用接合套换档
第9页/共67页
3．常见的换档方式 （1）利用滑动齿轮换档 （2）利用接合套换档 （3）利用同步器换档
第10页/共67页
变速传动机构主要作用是改变转速和转矩的大小，方向。 按工作轴的数量（不包括倒档轴）可以分为：两轴和三轴两种类型。
< M2 M1，而使结合套与同步环不能结合。因为这个锁止作用是由惯性力矩造成的，
因此称之为惯性同步器。
第41页/共67页
惯性式同步器的工作过程 3.同步并实现结合
n3=n4
惯性力矩消失，解除锁 止。
第42页/共67页
惯性式同步器的工作过程 4.完成换档
在结构上保证了接合部 位在未达到同时不能接 触，因此可以避免冲击 和发生的噪音。
第30页/共67页
第3节 同步器 3.1 无同步器时变速器的换档过程 高档换低档和低档换高档实现同步的方法还有所不同。
3.1.1自低速档换入高速档 3.1.2自高速档换入低速档
第31页/共67页
3.1.1自低速档换入高速档
4档接合时：V3=V2； V4>V2 分离瞬间：V3=V2； V4>V3 分离一段时间：V4下降较快
如果发动机的功率不高，超速档的应用率不高，节油效果不明显，还导致 在该档位汽车的驱动力不足，影响动力性（加速、爬坡）。
说明4：
三轴变速箱在前进档时，输入轴与输出轴旋转方向一致； 输入轴的长度较短，强度较好、容易制造。
第24页/共67页
2.4 防止跳档的结构和措施 原因： 接合套与接合齿圈的结合长度短；经常换档引起接合套的齿端磨损等原因，使汽 车在正常行驶时因振动造成接合套与接合脱离，发生自动跳档。
变速器__完整ppt课件
54
完整版PPT课件
55
4、换档原理
一轴
中间轴
二轴
完整版PPT课件
56
二、两轴式变速器
应用： 发动机前置前轮驱动，发动机后置后轮驱 动的汽车。
特点； 输入轴与输出轴平行，无中间轴。
组成： 输入轴、输出轴、倒档轴、轴承、变速齿 轮、同步器
完整版PPT课件
57
• 结构分析：
• 一轴：一、二档齿轮和倒档齿轮与轴一体；三、四
66
完整版PPT课件
67
完整版PPT课件
68
完整版PPT课件
69
完整版PPT课件
70
完整版PPT课件
71
作业
以桑塔纳轿车为例，画出变速器结构简图， 并分析各档位动力传递路线。
完整版PPT课件
72
1）切薄齿式
挂档方向
跳档方向
传 动 方 向
结合齿圈
结完合整版套PP齿T课件 花键毂
39
2）斜面齿式
结合套齿
传 动 方 向
花键毂
结合齿圈
完整版PPT课件
结合齿圈
40
（4）、齿轮的轴向定位
利用止推环对斜齿轮轴向限位。 （5）、齿轮传动消除间隙装置
齿轮侧面加装薄钢片副齿轮 （6）、润滑与密封
采用飞溅润滑 在1、2轴与轴承盖之间多采用回油螺纹或橡胶 油封 （7）、变速器壳 材料：铸铁、铸铝 底部有放油螺塞。
完整版PPT课件
47
7、操纵杆方向不要装反。
8、装第二轴时，先把二轴
轴承先装到位。再装第一轴。
9、拆装中间轴时先要取下倒
档齿轮和倒档轴。
10、拆倒档轴时，先把中间
轴两端盖子拆开，再把中间
变速器ppt课件
齿数不同的齿轮搭配啮合传动来实现变速
的。
最新编辑ppt
20
工作原理
最新编辑ppt
21
• 传动比=主动齿轮N1/从动轮N2 • 主动齿轮的转速与从动齿轮转速之比. • 从动齿轮齿数与主动齿轮齿数之比
最新编辑ppt
22
最新编辑ppt
23
最新编辑ppt
24
最新编辑ppt
25
最新编辑ppt
26
最新编辑ppt
最新编辑ppt
9
2.变速器的性能要求
①具有合理的档数和适当的传动比。
②具有倒档和空档。
③传动效率高，操纵轻便，工作可靠， 无噪声。
④结构简单，体积小，重量轻，维修 方便。
最新编辑ppt
10
•二 组成
•变速
•
传动机构
•
操纵机构
最新编辑ppt
11
操纵机构
最新编辑ppt
12
传动机构
最新轮齿数为34齿,则在相
同时间内，小齿轮转2周而大齿轮只能转1
周（即小齿轮转速为大齿轮转速的2倍），
可见两齿轮的转速与齿数成反比。若小齿
轮是主动齿轮，它的转速经大齿轮（从动
齿轮）传出时转速就降低了；反之，以大
齿轮为主动，它的转速经小齿轮（从动齿
轮）传出时转速就升高了。汽车用齿轮式
变速器就是根据这一变速原理，利用若干
最新编辑ppt
7
一、变速器的概述
• 变速器的功用
• ①改变传动比
• 以扩大发动机输出扭矩和转速的变 动范围，满足汽车行驶中各种条件 下对牵引力和车速的要求，同时使 发动机在较为经最新济编辑pp的t 工况下工作。8
• ②设置倒档 • 使汽车在发动机旋转方向不改变的前 • 提下，能倒向行驶。

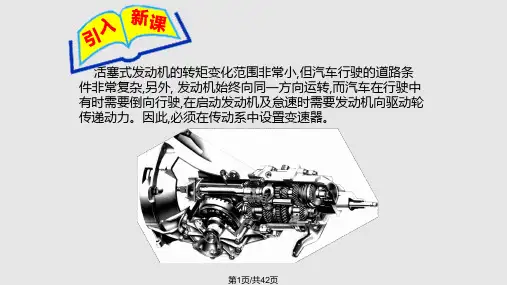

汽车变速器PPT课件
两轴变速器： 两轴式变速器的输入轴和输出轴不在同一轴线上，两根
轴分别为第一轴（输入轴），第二轴（输出轴）。第一轴为 离合器的从动轴，第二轴为主减速器的主动轴，且单级变速， 体积小，节省空间。一般应用于前置前驱或后置后驱的中、 轻型轿车上。
三轴变速器： 三轴式变速器的输入轴和输出轴在同一轴线上，比两轴
变速器操纵机构松旷或调整 不当，自锁装置的定位钢球 未进入凹槽内；
拨叉轴上的自锁定位槽和定 位钢球磨损，定位弹簧弹力 不足或折断；
变速器轴、轴承磨损或轴向 间隙过大。
排除方法 修理或更换 调整
更换新件 更换轴承
第38页/共42页
跳档故障诊断
第39页/共42页
4、变速器乱挡
故障原因
互锁装置失效,拨叉轴、顶销或钢 球过度磨损； 变速杆下端工作面磨损过大或拨 叉轴上导块的导槽磨损过大； 变速杆球头定位销折断或球孔、 球头磨损过大。
安装三挡齿轮
装配花键毂和接合套
花键毂
第33页/共42页
接合套
安装同步环止动弹簧
安装一挡和二挡同步器
安装一挡齿轮的滚针 轴承内圈
安装内后轴承
第34页/共42页
手动变速器拆装过程：
第35页/共42页
六、手动变速器的故障现象及原因
1、变速器异响
故障原因
排除方法
轴承磨损或发干；
空 档
轴入轴轴承损坏；
异 齿轮磨损及齿折断;
式变速器多了一个中间轴，且是二级变速。由于产生的扭矩 大，体机大，多为重型车所用。
第18页/共42页
3.变速器操纵机构
第19页/共42页
常见的变速器操纵机构一般分为直接拨动式换挡操纵机构和 远距离式换挡操纵机构 直接拨动式换挡操纵机构：
轴分别为第一轴（输入轴），第二轴（输出轴）。第一轴为 离合器的从动轴，第二轴为主减速器的主动轴，且单级变速， 体积小，节省空间。一般应用于前置前驱或后置后驱的中、 轻型轿车上。
三轴变速器： 三轴式变速器的输入轴和输出轴在同一轴线上，比两轴
变速器操纵机构松旷或调整 不当，自锁装置的定位钢球 未进入凹槽内；
拨叉轴上的自锁定位槽和定 位钢球磨损，定位弹簧弹力 不足或折断；
变速器轴、轴承磨损或轴向 间隙过大。
排除方法 修理或更换 调整
更换新件 更换轴承
第38页/共42页
跳档故障诊断
第39页/共42页
4、变速器乱挡
故障原因
互锁装置失效,拨叉轴、顶销或钢 球过度磨损； 变速杆下端工作面磨损过大或拨 叉轴上导块的导槽磨损过大； 变速杆球头定位销折断或球孔、 球头磨损过大。
安装三挡齿轮
装配花键毂和接合套
花键毂
第33页/共42页
接合套
安装同步环止动弹簧
安装一挡和二挡同步器
安装一挡齿轮的滚针 轴承内圈
安装内后轴承
第34页/共42页
手动变速器拆装过程：
第35页/共42页
六、手动变速器的故障现象及原因
1、变速器异响
故障原因
排除方法
轴承磨损或发干；
空 档
轴入轴轴承损坏；
异 齿轮磨损及齿折断;
式变速器多了一个中间轴，且是二级变速。由于产生的扭矩 大，体机大，多为重型车所用。
第18页/共42页
3.变速器操纵机构
第19页/共42页
常见的变速器操纵机构一般分为直接拨动式换挡操纵机构和 远距离式换挡操纵机构 直接拨动式换挡操纵机构：

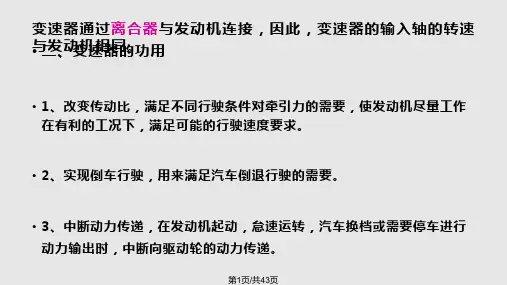

变速箱的工作原理PPT课件
d、倒档轴采用过盈配合压装在壳体相应的轴孔中。倒 档齿轮通过轴承活套在倒档轴上。
第12页/共43页
2、各档动力动力传递情况
• a、一档：输入轴→第一轴常啮齿轮→中间轴→中间轴 第一档齿轮→第二轴一档齿轮→一档同步器接合齿圈→ 接合套→第二轴→输出
• b、二档：输入轴→第一轴常啮齿轮→中间轴→中间轴 第二档齿轮→第二轴二档齿轮→二档同步器接合齿圈→ 接合套→第二轴→输出
黄色轴是花键轴，通过连接到汽车驱动轮的差速 器直接与驱动轴相连。
第6页/共43页
蓝色齿轮连在轴承上， 轴环将两个蓝色齿轮中 的一个连接到黄色驱动轴上。 它通过齿槽直接 与黄色轴相连，并与黄色轴一起转动。 但轴环 也可以沿着黄色轴左右滑动，从而选择性地接合 两个蓝色齿轮中的一个。
第7页/共43页
下图显示了当轴环换到一挡时如何结合右边的蓝色齿轮：
• b、中间轴在中间轴上制有（或固装）有六个齿轮，作 为一个整体而转动。最前面的齿轮与一轴常啮合齿轮相 啮合，称为中间轴常啮合齿轮，从离合器输入一轴的动 力经这一对常啮合齿轮传到中间轴各齿轮上。向后依次 称各齿轮为中间轴三档、二档、倒档、一档和五档齿轮。
第11页/共43页
c、在第二轴上，通过花键固装有三个花键毂，通过轴 承安装有二轴各档齿轮。其中从前向后，在第一和第二 花键毂之间装有三档和二档齿轮，在第二和第三花键毂 之间装有一档和五档齿轮，它们分别与中间轴上各相应 档齿轮相啮合。在三个花键毂上分别套有带有内花键的 接合套，并设有同步机构。通过接合套的前后移动，可 以使花键毂与相邻齿轮上的接合齿圈连接在一起，将齿 轮上的动力传给二轴。其中在第二个接合套上还制有倒 档齿轮。第二轴前端插入一轴齿轮的中心孔内，两者之 间设有滚针轴承。第二轴后端通过凸缘与万向传动装置 相连。
第12页/共43页
2、各档动力动力传递情况
• a、一档：输入轴→第一轴常啮齿轮→中间轴→中间轴 第一档齿轮→第二轴一档齿轮→一档同步器接合齿圈→ 接合套→第二轴→输出
• b、二档：输入轴→第一轴常啮齿轮→中间轴→中间轴 第二档齿轮→第二轴二档齿轮→二档同步器接合齿圈→ 接合套→第二轴→输出
黄色轴是花键轴，通过连接到汽车驱动轮的差速 器直接与驱动轴相连。
第6页/共43页
蓝色齿轮连在轴承上， 轴环将两个蓝色齿轮中 的一个连接到黄色驱动轴上。 它通过齿槽直接 与黄色轴相连，并与黄色轴一起转动。 但轴环 也可以沿着黄色轴左右滑动，从而选择性地接合 两个蓝色齿轮中的一个。
第7页/共43页
下图显示了当轴环换到一挡时如何结合右边的蓝色齿轮：
• b、中间轴在中间轴上制有（或固装）有六个齿轮，作 为一个整体而转动。最前面的齿轮与一轴常啮合齿轮相 啮合，称为中间轴常啮合齿轮，从离合器输入一轴的动 力经这一对常啮合齿轮传到中间轴各齿轮上。向后依次 称各齿轮为中间轴三档、二档、倒档、一档和五档齿轮。
第11页/共43页
c、在第二轴上，通过花键固装有三个花键毂，通过轴 承安装有二轴各档齿轮。其中从前向后，在第一和第二 花键毂之间装有三档和二档齿轮，在第二和第三花键毂 之间装有一档和五档齿轮，它们分别与中间轴上各相应 档齿轮相啮合。在三个花键毂上分别套有带有内花键的 接合套，并设有同步机构。通过接合套的前后移动，可 以使花键毂与相邻齿轮上的接合齿圈连接在一起，将齿 轮上的动力传给二轴。其中在第二个接合套上还制有倒 档齿轮。第二轴前端插入一轴齿轮的中心孔内，两者之 间设有滚针轴承。第二轴后端通过凸缘与万向传动装置 相连。
变速器课件(经典)
锁止角
6、变速器操纵机构
6.1、功用： 保证驾驶员根据使用条件，将变速器换入 某个档位。 6.2、要求： 1、要有自锁装置－防止变速器自动换档和自动 脱档 。 2、要有互锁装置－防止变速器同时换入两个档 位。 3、要有倒档锁装置－防止误挂倒档。
第四节、自动变速器
1、特点： （1）操作简单，提高安全性能； （2）适时换挡； （3）防止过载； （4）提高了汽车的通过性； （5）降低了汽车有害排放物；
① 通过改变传动比扩大汽车驱动力和 速度的变化范 围。 ② 在发动机旋转方向不变的条件下， 使汽车能倒向行驶。 ③ 中断发动机向驱动桥的动力传递。
此外，还可作为其他动力输出装置（举升、 起吊装置等）
1
2
2、工作原理 （1）减速传动
i12=n1/n2= z2/z1= M2/M1 > 1
z1 ，n1 ， M1为主动齿轮的参数。
V4升高，VJ变化不大
在VJ与V4相等时挂入四档
5.2、同步器
1）功用： 使接合套与待啮合的齿圈迅速同步，缩 短换档时间；且防止在同步前啮合，减少换 档冲击。
2）分类： （1）锁环式惯性同步器 （2）锁销式惯性同步器
5.2.1、锁环式惯性同步器 1）结构
2）原理 （1）退入空挡 （2）摩擦力矩 （3）拨环力矩产生 （4）同步啮合
变速器的分类
1、按传动比的变化方式分类：
（1）有级式变速器 （2）无级式变速器 （3）综合式变速器 2、按变速器传动方式分： （1）齿轮式变速器 （2）液力机械式变速器 3、按变速器操纵方式分： （1）强制操纵式 （2）半自动操纵式 （3）自动操纵式
第二节、变速器的概述
1、变速器的功用：
i=
自动变速器 PPT课件
太阳轮
行星架
15
2、行星齿轮机构变速原理
运动方程式： n1+αn2－（1+α）n3=0
n1：太阳轮转速； n2：齿圈转速； n3：行星架转速； α=Z2/Z1； Z1：太阳轮的齿数； Z2：齿圈的齿数
16
行星齿轮机构的传动规律
1）齿圈2固定，太阳轮1主动，行星架3从动，减速同向
运动； i13=n1/n3= Z3/Z1=1+Z2/Z1＞1
传动规律小节
方案 1 2 3 4 5 6 7 8
主动件 太阳轮
被动件 行星架
固定件 齿圈
齿圈
行星架
太阳轮
太阳轮
齿圈
行星架
齿圈
行星架
太阳轮
齿圈
太阳轮
任意两个连成一体
行星架 太阳轮
齿圈 行星架
无任意元件制动又无任二元件连成一体
传动比 1+ α
（1+ α ）/ α －α
α/ （1+ α ） 1 / （1+ α ）
30
工作原理： 依靠容积的变化，进油和出油，又称为容积 泵。
注意： a.装用自动变速器的汽车不能利用推车起动的
方法使发动机运转； b.装用自动变速器的汽车不能被长距离拖车
－1/ α 1
三元件自由转
备注
减速 增扭
增速 减扭 直接档 空档
ห้องสมุดไป่ตู้
19
四、行星齿轮换档执行元件
离合器、制动器和单向离合器 基本作用：连接、固定和锁止。 1、离合器： 连接作用
止推轴承
弹簧座
摩擦片（内 花键）
卡环
回位弹簧
离合器毂
离合器鼓
卡环
行星架
15
2、行星齿轮机构变速原理
运动方程式： n1+αn2－（1+α）n3=0
n1：太阳轮转速； n2：齿圈转速； n3：行星架转速； α=Z2/Z1； Z1：太阳轮的齿数； Z2：齿圈的齿数
16
行星齿轮机构的传动规律
1）齿圈2固定，太阳轮1主动，行星架3从动，减速同向
运动； i13=n1/n3= Z3/Z1=1+Z2/Z1＞1
传动规律小节
方案 1 2 3 4 5 6 7 8
主动件 太阳轮
被动件 行星架
固定件 齿圈
齿圈
行星架
太阳轮
太阳轮
齿圈
行星架
齿圈
行星架
太阳轮
齿圈
太阳轮
任意两个连成一体
行星架 太阳轮
齿圈 行星架
无任意元件制动又无任二元件连成一体
传动比 1+ α
（1+ α ）/ α －α
α/ （1+ α ） 1 / （1+ α ）
30
工作原理： 依靠容积的变化，进油和出油，又称为容积 泵。
注意： a.装用自动变速器的汽车不能利用推车起动的
方法使发动机运转； b.装用自动变速器的汽车不能被长距离拖车
－1/ α 1
三元件自由转
备注
减速 增扭
增速 减扭 直接档 空档
ห้องสมุดไป่ตู้
19
四、行星齿轮换档执行元件
离合器、制动器和单向离合器 基本作用：连接、固定和锁止。 1、离合器： 连接作用
止推轴承
弹簧座
摩擦片（内 花键）
卡环
回位弹簧
离合器毂
离合器鼓
卡环
变速器讲学课件
2)图3—3 普通齿轮变速器的工作原理
汽车底盘的构造与维修
课题3.2手动变速器的变速传动机构
1.作用 变速器包括变速传动机构和操纵机构两大部分。 变速传动机构是变速器的主体 , 变速传动机构的主 要作用是改变速比、旋转方向 ; 操纵机构的作用是实现换档。 2. 三轴式变速器变速传动机构 主要由齿轮、轴、壳体和支撑件等组成。 典型的 3 轴式 5 档变速器 ( 见图3-4 )
图3-7发动机横置的两轴式变速器传动示意图（捷达）
汽车底盘的构造与维修
1.同步器的功用 同步器的功用是使接合套与待啮合的齿圈迅速同步,缩短换档 时间,且防止在同步前啮合而产生接合齿的冲击。
2.同步器的构造及工作原理 同步器是由同步装置 ( 包括推动件、摩擦件 ) 、锁止装置 和接合装置组成。目前所用的同步器几乎都采用摩擦惯性式 同步装置，但锁止装置不同可分为锁环式和锁销式惯性同步 器。
1.功用 变速器操纵机构的功用是保证驾驶员根据使用条件 , 将变速器换入所需要的档位。 2.要求 设有自锁装置 , 防止变速器自动换档和自动脱档 ; 设有互锁装置 , 保证变速器不会同时换入两个档位 , 否则会产生运动干涉 , 甚至会损零件 ； 设有倒档锁 , 防上误挂倒档 , 否则会损坏零件或发 生安全事故。
汽车底盘的构造与维修
5 分动器
1)功用 将变速器输出的动力分配到各驱动桥。
2)构造 a.齿轮传动机构 由齿轮、轴和壳体等零件组成。有的还装有同步器。 b.操纵机构
汽车底盘的构造与维修
要求 因分动器换入低速档时,输出转矩较大,为避免中、 后桥超载,要求操纵机构必须保证:非先接上前桥,不 得换入低档;非先退出低档,不得摘下前桥。为此要有 互锁装置。 为防止自动换档和脱档,必须有自锁装置。 构造 操纵机构由操纵杆、杠杆机构 ( 或摆板机构 ),拨 叉 轴、拨叉、自锁及互锁装置等组成。
变速器设计ppt课件
润滑状态基本不变，提高齿轮、轴承的 寿命。
完整版PPT课件
69
润滑油的发展趋势
全寿命油 降低成本 可回收 绿色
完整版PPT课件
70
实现倒车行驶，用来满足汽车倒退行驶的需 要。
中断动力传递，在发动机起动、怠速运转、汽车 换档或需要停车动力输出时，中断向驱动轮的动 力传递。
完整版PPT课件
3
第二节 变速器结构传动机构布置方案
两轴式：轿车 中间轴式：轻型、中型车辆 双中间轴式：重型车辆
完整版PPT课件
4
变速器的分类
有级式变速器 采用齿轮传动，具有若干个定值传动比
8
中间轴式变速器
完整版PPT课件
9
4档中间轴式变速器传动方案
完整版PPT课件
10
5档中间轴式变速器传动方案
完整版PPT课件
11
中间轴式变速器动力传递路线
完整版PPT课件
12
中间轴式变速器的特点
传动比大 直接档效率高 结构复杂，有时需要中间支撑
完整版PPT课件
13
倒档布置方案
完整版PPT课件
齿数、中心距，β角等。
完整版PPT课件
21
变速器齿轮的特点
硬齿面 7级精度 低碳合金钢＋渗碳淬火
完整版PPT课件
22
第四节 变速器的设计与计算
齿轮 轴 壳体 润滑
完整版PPT课件
23
齿轮失效形式
弯曲强度：轮齿折断 接触强度：点蚀
完整版PPT课件
24
变速器设计流程图
确定设计参数：转矩、档位分布等 试算中心距 计算各档齿轮齿数和初步确定齿轮参数 调整螺旋角和变位系数 强度校核 修改齿轮参数或齿数 验算
完整版PPT课件
69
润滑油的发展趋势
全寿命油 降低成本 可回收 绿色
完整版PPT课件
70
实现倒车行驶，用来满足汽车倒退行驶的需 要。
中断动力传递，在发动机起动、怠速运转、汽车 换档或需要停车动力输出时，中断向驱动轮的动 力传递。
完整版PPT课件
3
第二节 变速器结构传动机构布置方案
两轴式：轿车 中间轴式：轻型、中型车辆 双中间轴式：重型车辆
完整版PPT课件
4
变速器的分类
有级式变速器 采用齿轮传动，具有若干个定值传动比
8
中间轴式变速器
完整版PPT课件
9
4档中间轴式变速器传动方案
完整版PPT课件
10
5档中间轴式变速器传动方案
完整版PPT课件
11
中间轴式变速器动力传递路线
完整版PPT课件
12
中间轴式变速器的特点
传动比大 直接档效率高 结构复杂，有时需要中间支撑
完整版PPT课件
13
倒档布置方案
完整版PPT课件
齿数、中心距，β角等。
完整版PPT课件
21
变速器齿轮的特点
硬齿面 7级精度 低碳合金钢＋渗碳淬火
完整版PPT课件
22
第四节 变速器的设计与计算
齿轮 轴 壳体 润滑
完整版PPT课件
23
齿轮失效形式
弯曲强度：轮齿折断 接触强度：点蚀
完整版PPT课件
24
变速器设计流程图
确定设计参数：转矩、档位分布等 试算中心距 计算各档齿轮齿数和初步确定齿轮参数 调整螺旋角和变位系数 强度校核 修改齿轮参数或齿数 验算
变速器设计PPT课件
长
汽车加速性
差
对换档技术要求 高（熟练）
啮合套换档
复杂 居中 较高 小 小 较短 长 较差 高
同步器换档
最复杂 长 高
没有 没有
长 短 好 低
16
第二节 变速器传动机构布置方案
3、防止自动脱挡的结构措施 由于接合齿磨损、变速器轴刚度不足、振动等原因都会导致自 动脱挡，这是变速器主要故障之一。
❖使两接合齿啮合位置错开约1~3mm，挤压磨损形成凸肩； ❖将啮合套齿座齿厚切薄，齿后端面被齿座前端面顶住； ❖将接合齿工作面加工成斜面，形成倒锥角； ❖将接合齿的齿侧加工成台阶形状，也可以防止自动脱挡。
❖第一轴后端与常啮合主动齿轮做成一体 ❖一般将第二轴前端经轴承支承在第一轴后端孔内，两轴轴线 在同一直线上 ❖使用直接挡时，齿轮、轴承及中间轴均不承载，传动效率高， 噪声低，磨损少，寿命提高 ❖中间挡位可以获得较大的传动比 ❖高挡齿轮采用常啮合齿轮传动，低挡齿轮可以不采用常啮合 齿轮传动 ❖除一挡以外的其它挡位，换挡机构多采用同步器或啮合套换 挡（有的一挡也采用同步器或啮合套换挡） ❖各挡同步器或啮合套多设置在第二轴上 ❖除直接挡外，其他挡位传动效率较低
17
18
第二节 变速器传动机构布置方案
4、变速器轴承
19
第二节 变速器传动机构布置方案
4、变速器轴承
❖圆锥滚子轴承 直径小、宽度大，负荷高，容量大； 需要调整预紧度，装配麻烦，且磨损后轴易歪斜； 不适合用在线膨胀系数较大的铝合金壳体上。
❖滚针轴承 摩擦损失小、传动效率高； 径向配合间隙小、定位及运转精度高，有利于齿轮啮合 用于齿轮与轴有相对运动的地方；
7
第二节 变速器传动机构布置方案
中间轴式四挡变速器传动方案
