直齿圆锥齿轮的画法
齿画法

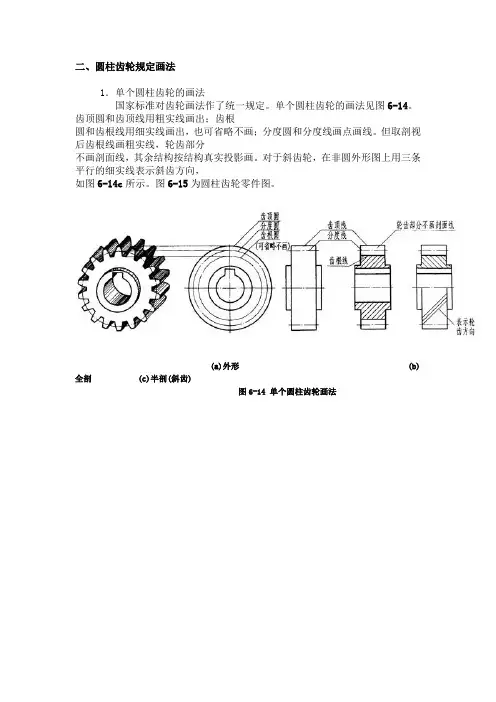

二、圆柱齿轮规定画法1．单个圆柱齿轮的画法国家标准对齿轮画法作了统一规定。
单个圆柱齿轮的画法见图6-14。
齿顶圆和齿顶线用粗实线画出；齿根圆和齿根线用细实线画出，也可省略不画；分度圆和分度线画点画线。
但取剖视后齿根线画粗实线，轮齿部分不画剖面线，其余结构按结构真实投影画。
对于斜齿轮，在非圆外形图上用三条平行的细实线表示斜齿方向，如图6-14c所示。
图6-15为圆柱齿轮零件图。
(a)外形(b)全剖 (c)半剖(斜齿)图6-14 单个圆柱齿轮画法图6-15 圆柱齿轮零件图2．圆柱齿轮啮合的画法两模数相同的齿轮才能相互啮合。
两标准齿轮相互啮合时，它们的分度圆处于相切位置，这时分度圆又称节圆。
画齿轮啮合图时，一般采用圆的视图(端面视图)和非圆的视图(轴向视图)。
在圆的视图中，按规定分别画出齿根圆，分度圆和齿顶圆三个圆，两分度圆应相切。
采用简化画法时，允许不画齿根圆，啮合区内齿顶圆也不画，如图6-17b、c。
在非圆的视图中，如未剖切，则在分度圆的相切处画一条粗实线，如图6-17d、e。
在剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制；另一个齿轮的轮齿被遮挡的部分用虚线绘制(也可省略不画)。
由于齿顶高和齿根高不相等，故一轮齿的齿顶线与其啮合的另一轮齿的齿根线间有0.25m的径向间隙，如图6-16所示。
图6-16 齿轮啮合投影(a) (b) (c) (d) (e)图6-17 圆柱齿轮啮合图本页是2/4页三、直齿圆锥齿轮画法1．单个圆锥齿轮的画法主视图画成剖视，左视图用粗实线画大端、小端的齿顶圆；用点画线画出大端分度圆，齿根圆不必画出，见图6-18。
图6-18 单个圆锥齿轮各部分名称及画法2．圆锥齿轮啮合时的画法圆锥齿轮啮合时，两分度圆相切，锥顶交于一点。
两锥齿轮啮合画法见图6-19。
图6-19 锥齿轮啮合画法本页是3/4页四、蜗轮蜗杆画法蜗轮蜗杆用于两轴垂直交叉时的传动，蜗杆为主动件、蜗轮为从动件，蜗杆常用单头或双头(蜗杆上齿数称为头数，相当螺杆上螺纹线数)，也就是说蜗杆转一圈或两圈，蜗轮转过一个齿或两个齿。
锥齿轮画法
直齿圆锥齿轮画法由于圆锥齿轮的轮齿分布在圆锥面上，所以轮齿沿圆锥素线方向的大小不同，模数、齿数、齿高、齿厚也随之变化，通常规定以大端参数为准。
１、直齿圆锥齿轮各部分名称和尺寸关系圆锥齿轮各部分的名称基本与圆柱齿轮相同，但圆锥齿轮还有相应的五个锥面和三个锥角，如下图所示。
（1）五个锥面：a 、齿顶圆锥面（顶锥）：由各个轮齿的齿顶所组成的曲面，相当于未切齿前的轮坯圆锥面。
b 、齿根圆锥面（根锥）：包含锥齿轮齿根的曲面。
c 、分度圆锥面（分锥）和各节圆锥面（节锥）：分度圆锥是介于顶锥和根锥之间的一个圆锥面，在这个圆锥面上，有锥齿轮的标准压力角和模数。
当一对圆锥齿轮啮合传动时，有两个相切的，作纯滚动的圆锥面称节圆锥面（节锥），在标准情况下，分度圆锥面和节圆锥面是相重合的。
d 、背锥面（背锥）：从理论上讲，锥齿轮大端应为球面渐开线齿形，为了简化起见，用一个垂直于分度圆锥的锥面来近似地代替理论球面，称为背锥，背锥面与分度圆锥面相交的圆为分度圆d。
背锥面与顶锥面相交的圆称锥齿轮的齿顶圆da,齿顶圆所在的平面至定位面的距离称轮冠距K。
e 、前锥面（前锥）：在锥齿轮小端，垂直于分度圆锥面的锥面。
有的齿轮小端不加工出前锥面。
2、锥齿轮的规定画法（1）单个锥齿轮的画法及其画图步骤锥齿轮一般用二个视图或用一个视图、一个局部视图表示，轴线放成水平，主视图可采用剖视，剖切平面通过齿轮轴线时，轮齿按不剖处理。
在平行锥齿轮轴线的投影面的视图中，用粗实线画出齿顶线及齿根线，用点划线画出分度线，在垂直于锥齿轮轴线的投影面的视图中，规定用点划线画出大端分度圆，用粗实线画出大端齿顶圆和小端齿顶圆。
齿根圆省略不画，如下图所示。
知识准备（三）：子项目三直齿圆锥齿轮圆锥齿轮简称锥齿轮，其轮齿有直齿、斜齿和曲线齿(圆弧齿、摆线齿)等多种形式。
直齿圆锥齿轮的设计、制造和安装均较简单，故在一般机械传动中得到了广泛的应用。
但是在汽车拖拉机等高速重载机械中，为提高传动的平稳性和承载能力，减少噪音，多用曲线齿圆锥齿轮。
史上最全齿轮画法，学机械的收下吧
史上最全齿轮画法，学机械的收下吧齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。
齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。
19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。
直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。
常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。
直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。
现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。
展开剩余86%1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。
(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。
(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。
(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。
(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。
(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。
在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。
(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。
(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。
(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。
(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。
2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz 式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。
模数是设计和制造齿轮的基本参数。
不同模数的齿轮，要用不同模数的刀具来制造。
直齿圆柱齿轮的画法
（2）直径
螺纹的直径有大径、中径和小径。将代表螺纹尺寸的直径 称为公称直径。
大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱 面或锥面的直径。内、外螺纹的大径分别以D和d表示。普通 螺纹的大径就是公称直径。
中径是一个假想圆柱的直径，该圆柱的母线（称为中径线） 通过牙型上沟槽和凸起宽度相等的地方，此圆柱称为中径圆 柱。内、外螺纹的中径分别以D2和d2表示。
紧螺母时损伤零件的表面。被连接零件的通孔直 径应略大于螺纹大径。
图7.19 螺栓连接
2、螺柱连接
由图7.20可知，双头螺柱连接用于被连接零
锯齿形螺纹
自攻螺钉用螺纹
特种 螺纹
也可按照标准化程度将螺纹分类：
凡牙型、公称直径、螺距均符合标准的称为标准螺纹，
如普通螺纹、管螺纹、梯形螺纹及锯齿形螺纹等都是标准螺
纹；若牙型符合标准，但因特殊原因需要所确定的公称直径
或螺距不符合标准的螺纹称为特殊螺纹；若牙型不符合标准
的螺纹称为非标准螺纹，常见的有方牙螺纹。
表7.2 普通螺纹的标注
对于特殊螺纹应在牙型符号前加注“特”字，如图7.16（a） 所示；对于非标准螺纹，则应画出螺纹的牙型，并注出所需要 的尺寸及有关要求，如图7.16（b）所示。
6 3
特Tr50×5 Φ30 Φ24
（a）
（b）
图7.16 特殊螺纹和非标准螺纹的标注
管螺纹的尺寸标注。管螺纹分为用螺纹密封管螺纹和非 螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径，其标记 组成如下：
多线螺纹旋进速度较快，传动效率较高， 因此多用于传动螺纹。螺纹的线数以n表示。 螺纹的线数一般为1~4。图7.4（b）所示就是 双线螺纹。
ProE-齿轮画法大全
第3章齿轮零件齿轮传动是最重要的机械传动之一。
齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。
因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。
根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。
根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。
本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。
3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。
渐开线的几何分析如图3-1所示。
线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。
图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。
(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。
从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。
ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。
3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。
直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。
并且用事先设置好的参数来控制圆的大小。
（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。
（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。
（4）拉伸形成实体拉伸创建实体，包括齿轮的齿根圆实体和齿轮的一个齿形实体。
全面各种齿轮的基本知识及其画法
齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。
依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式（图9-43）：(1) 圆柱齿轮传动——有于两平行之间的传动。
(2) 圆锥齿轮传动——用于两相之间的传动。
(3) 蜗杆蜗轮传动——用于两交叉之间的传动。
齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。
常见的齿轮轮齿是直齿和斜齿。
齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。
本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。
一、直齿圆柱齿轮（直齿轮）(一) 直齿圆柱齿轮各部分名称及有关参数（图9-45）1、齿顶圆（直径d1）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。
齿顶圆柱面与端平面的交线称为齿顶圆。
2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。
齿根圆柱面与端平面的交线称为齿根圆。
３.分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。
它位于齿顶圆和齿根圆之间，是一个约定的假想圆。
４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。
分别以O O为圆心，OP为半径所作的两个相切的园称为节圆。
正确安装的标准齿轮的d=d。
5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。
齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；吃根高h齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数，它是齿轮计算的主要参数之一。
8.模数m由于分度圆周长πd=pz所以 d=p/πz令 p/π=m则 d=mz式中m称为齿轮的模数，它等于齿距与圆周率π的比值。
模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。
模数是设计、制造齿轮的重要参数。
由于模数m与齿距p成正比。
而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。
模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。
直齿圆锥齿轮传动
直齿圆锥齿轮传动
图1-37 球面渐开线的形成
直齿圆锥齿轮传动
• 1.2 背锥和当量齿数
如图1-38所示，过直齿圆锥齿轮的大端作一个与分度圆锥同轴的圆锥， 其母线与分度圆锥母线垂直相交，圆锥O1AC称为背锥。将圆锥齿轮大 端的球面渐开线齿形投影到背锥上，所得背锥上的齿形（平面渐开线） 可近似代替大端球面上的齿形（球面渐开线），因此，直齿圆锥齿轮的 啮合可近似认为是背锥面上的齿廓啮合。背锥可展成平面。将背锥面展 开得到一个扇形齿轮，我们可以把它看作是某一直齿圆柱齿轮的一部分， 假想地将其补充完整，得到的齿轮则称为圆锥齿轮的当量齿轮。当量齿 轮分度圆半径即为背锥的锥距，用rv表示，模数为大端模数，压力角为 标准值，其齿数称为当量齿数，用zv表示。
• 1.3 直齿圆锥齿轮几何尺寸的计算
进行直齿锥齿轮的几何尺寸计算时一般以大端参数为标准值，这是 因为大端尺寸计算和测量的相对误差较小。
直齿圆锥齿轮按其顶隙沿齿宽方向是否变化，可分为不等顶隙收缩 齿和等顶隙收缩齿两种。等顶隙收缩齿有很多优点，轮齿小端齿顶高减 小，不仅可使齿顶变尖的可能性减小，而且可使齿根圆角半径增大，以 减少应力集中，提高抗弯强度，并增大刀尖圆角半径，提高刀具寿命。 另外其顶隙有利于储存润滑油。国家标准规定，多采用等顶隙收缩圆锥 齿轮传动。
小，为便于计算，将轮齿沿齿宽方向受到的法向力简化为集中载荷Fn，
其作用在齿宽中点处，如图1-39所示。若略去摩擦力不计，法向力Fn1
可分解为三个互相垂直的空间分力Ft、Fr、Fa。根据力矩平衡条件得到
ห้องสมุดไป่ตู้
小圆锥齿轮上各力的大小为：
圆周力
2
T 1 Ft
d m1
（1-37）
径向力
直齿圆锥齿轮的画法[精品文档]
![直齿圆锥齿轮的画法[精品文档]](https://img.taocdn.com/s3/m/b3d31a0ef111f18583d05aa6.png)
圆锥齿轮的画法机械设计2009-09-27 09:55:12 阅读1120 评论2 字号：大中小订阅圆锥齿轮单个圆锥齿轮结构画法[文本]圆锥齿轮通常用于交角90°的两轴之间的传动，其各部分结构如图所示。
齿顶圆所在的锥面称为顶锥面、大端端面所在的锥面称为背锥，小端端面所在的锥面称为前锥，分度圆所在的锥面称为分度圆锥，该锥顶角的半角称为分锥角，用δ表示。
圆锥齿轮的轮齿是在圆锥面上加工出来的，在齿的长度方向上模数、齿数、齿厚均不相同，大端尺寸最大，其它部分向锥顶方向缩小。
为了计算、制造方便，规定以大端的模数为准计算圆锥齿轮各部分的尺寸，计算公式见下表。
其实与圆柱齿轮区别也不大，只是圆锥齿轮的计算参数都是打断的参数，齿根高是1.2倍的模数，比同模数的标准圆柱齿轮的齿顶高要小，另外尺高的方向垂直于分度圆圆锥的母线，不是州县的平行方向。
单个圆锥齿轮的画法规则同标准圆柱齿轮一样，在投影为非圆的视图中常用剖视图表示，轮齿按不剖处理，用粗实线画出齿顶线、齿根线，用点画线画出分度线。
在投影为非圆的视图中，只用粗实线画出大端和小端的齿顶圆，用点画线画出大端的分度圆，齿根圆不画。
[文本]注意：圆锥齿轮计算的模数为大端的模数，所有计算的数据都是大端的参数，根据大端的分度圆直径，分锥角画出分度线细点画线，量出齿顶高、齿根高，即可画出齿顶和齿根线，根据齿宽，画出齿形部分，其余部分根据需要进行设计。
单个齿轮的画法同圆柱齿轮的规定完全相同。
应当根据分锥角，画出分度圆锥的分度线，根据分度圆半径量出大端的位置，根据齿顶高、齿根高找出大端齿顶和齿根的位置，向分度锥顶连线，就是顶锥（齿顶圆锥）和根锥（齿根圆锥），根据齿宽量出分度圆上小端的位置，做分度圆线的垂直线，其他的次要结构根据需要设计即可。
啮合画法[文本]锥齿轮的啮合画法同圆柱齿轮相同，如图所示。
《机械制图》圆锥齿轮的画法
10
节锥 相切
啮合区
圆锥齿轮的画法 二、直齿锥齿轮的画法
3、锥齿轮啮合画法 03 画其余部分，完成全图。
小齿轮节线与 大齿轮节圆相切
11
谢谢观看
Thanks for looking
一、直齿锥齿轮各部分名称和尺寸计算锥齿轮各部尺寸计算公式
名称
基本参数：大端模数m 、齿数z 和节锥角δ`
符号
计算公式
齿顶高
ha
齿根高
hf
分度圆直径
d
齿顶圆直径
da
齿根圆直径
df
锥距
R
节锥角
δ1`
齿顶角
θa
齿根角
θf
顶锥角
δa
根锥角
δf
ha = m hf = 1.2m d = mz
da =m(z+2cosδ`) df =m(z-2.4cosδ`) R = mz /2sinδ`
tanδ`=z1/z2 tanθa=2sinδ`/z tanθf=2.4sinδ`/z δa= δ`+θa δf= δ`-θf
7
圆锥齿轮的画法 二、直齿锥齿轮的画法
1、单个锥齿轮的画法 轮齿画法同 圆柱齿轮
主视图全剖
8
大端齿顶圆 大端分度圆 小端齿顶圆
端视图
齿根圆与小端分 度圆不画
圆锥齿轮的画法
二、直齿锥齿轮的画法
2、锥齿轮轮齿画法
1
画中心线、大端分度圆直径；
2
画分度圆锥和背锥；
3
9
画轮齿。
分度圆锥
背锥与节锥 垂直
圆锥齿轮的画法
二、直齿锥齿轮的画法
3、锥齿轮啮合画法
球面渐开线直齿圆锥齿轮画法探析
2008年9月第7卷第3期三门峡职业技术学院学报J our nal of San m enx i a Pol yt e chni cSep．，2008V01．7，N03技术与应用球面渐开线直齿圆锥齿轮画法探析尚群智1解金榜2(1．三门峡市技工学校；2．三门峡职业技术学院，河南三门峡472000)摘要：锥齿轮是机械制造工程中的常用件之一。
锥齿轮画法是图形绘制的关键。
常规画法速度慢且步骤复杂。
采用圆周定位法．把球面渐开线啮合原理运用于直齿圆锥齿轮画法中，不但符合G B／T4459．2—2003之锥齿轮画法规定，同时使绘制图形简明、准确、实用、快捷。
关键词：球面渐开线；直齿圆锥齿轮；啮合原理；画法中圈分类号：TH l26．2文献标识码：A文章编号：1671—9123(2008)03-0122-03收稿日期：2008-05-12作者简介：尚群智(1951一)，男，河南汝州人，河南三门峡市技工学校教师，三门峡职业技术学院兼职教师，中国工程图形学会委员。
齿轮是机械传动中应用最广泛的一种传动件。
齿轮传动是近代机器中传递运动和动力的最主要形式之一。
锥齿轮作为齿轮传动中的重要组成部分，在相交两轴线之间的回转运动中发挥着重要作用。
