WINCC OPC链接图解详细步骤

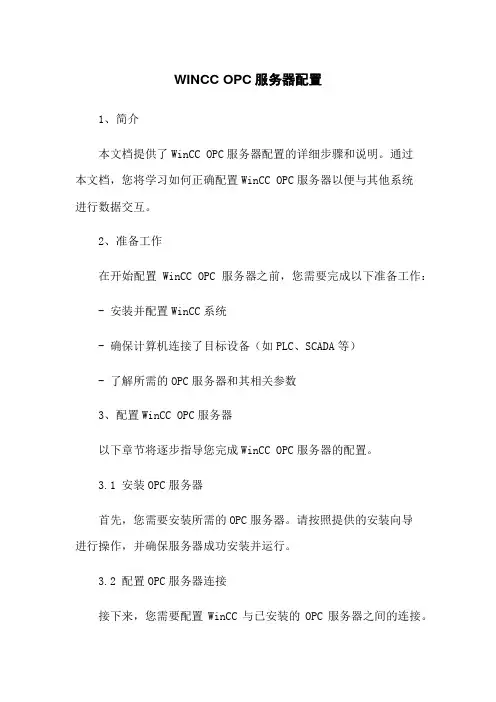

WINCC OPC服务器配置
WINCC OPC服务器配置1、简介本文档提供了WinCC OPC服务器配置的详细步骤和说明。
通过本文档，您将学习如何正确配置WinCC OPC服务器以便与其他系统进行数据交互。
2、准备工作在开始配置WinCC OPC服务器之前，您需要完成以下准备工作：- 安装并配置WinCC系统- 确保计算机连接了目标设备（如PLC、SCADA等）- 了解所需的OPC服务器和其相关参数3、配置WinCC OPC服务器以下章节将逐步指导您完成WinCC OPC服务器的配置。
3.1 安装OPC服务器首先，您需要安装所需的OPC服务器。
请按照提供的安装向导进行操作，并确保服务器成功安装并运行。
3.2 配置OPC服务器连接接下来，您需要配置WinCC与已安装的OPC服务器之间的连接。
3.2.1 打开WinCC配置工具打开WinCC配置工具，导航到“通信”选项卡。
3.2.2 添加OPC服务器在“通信”选项卡下，找到“OPC服务器”选项。
“添加”按钮，然后输入您安装的OPC服务器的名称和地质。
3.2.3 配置OPC服务器连接在添加完OPC服务器后，选择该服务器并“配置”按钮。
在弹出的窗口中，您可以输入OPC服务器的详细信息（如用户名、密码等）以进行连接配置。
3.2.4 测试连接完成上述步骤后，您可以“测试连接”按钮来验证WinCC与OPC服务器之间的连接是否成功建立。
4、数据交互配置一旦WinCC与OPC服务器连接成功，您可以开始配置数据交互设置。
4.1 添加数据源在WinCC配置工具中，导航到“通信”选项卡下的“OPC服务器”选项。
选择您已配置的OPC服务器，并“添加数据源”按钮。
输入数据源的名称和其它相关参数。
4.2 配置数据项在数据源下创建并配置数据项。
您可以指定数据项的名称、地质和数据类型等。
4.3 配置标签（Tags）将数据项与标签相关联。
通过为标签指定名称和属性，您可以更好地管理和组织数据项。
5、附件本文档涉及的附件如下：- 示例配置截图（见附件A）- WinCC安装手册（见附件B）附件A: 示例配置截图（示例：jpg）附件B: WinCC安装手册（wincc_manual：pdf）6、法律名词及注释本文档所涉及的法律名词及其注释如下：- OPC（OLE for Process Control）：用于实现不同自动化设备间互联互通的标准。
WINCC的OPC通讯配置设置
WINCC的OPC通讯配置设置OPC 通讯配置设置，非常好，申请加精需要注意的是如果你的系统是XP（server端和客户端上一样的）需要将我的电脑的桌面属性设置成默认属性，负责找不到下文中的“DCOM的总体默认属性页面",DCOM配置时我的电脑上会有个红色小箭头1 客户端安装OPC Data Access 2.0 Components2 客户端的用户名和密码一致3客户端的DCOM配置a."开始"--"运行",输入"dcomcnfg",然后回车，启动dcom配置b.常规页面中，双击你的应用服务器，打开你的应用服务器DCOM属性设置。
c.将常规页面中的身份验证级别改为"无"。
d.身份标识页面中，选择"交互式用户"。
e.位置页面中,选择"在这台计算机上运行应用程序",进入DCOM的总体默认属性页面，将"在这台计算机上启用分布式COM"打上勾，将默认身份级别改为"无"）；4 服务器安装OPC Data Access 2.0 Components5 服务器的DCOM配置a.在运行OPC服务器上的计算机中运行dcomcnfg程序，进行DCOM配置。
b.进入DCOM的总体默认属性页面，将"在这台计算机上启用分布式COM"打上勾，将默认身份级别改为"无"。
c.进入DCOM的总体默认安全机制页面，确认默认访问权限和默认启动权限中的默认值无EveryOne，如果不去掉EveryOne，应用服务器不能正常启动。
d.在常规页面中，双击你的OPC应用服务器，打开你的OPC应用服务器DCOM属性设置。
e.将常规页面中的身份验证级别改为"无"。
f.位置页面中选上"在这台计算机上运行应用程序"。
OPC组态软件与WINCC通讯
OPC组态软件与WINCC通讯1、 OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。
将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。
2、 OPC软件下添加通讯变量。
这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。
设置通讯接口，将Flow设置成始终。
点击下一步。
三菱的协议数据位为7位，这个要注意。
下面为默认。
再点击完成。
然后点击新建驱动。
选择PLC型号为FX3U，点击下一步。
设置PLC地址。
关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC帮助，与KEPServerEx帮助。
以下是KEPServerEx软件帮助。
KEPServerEx软件支持的PLC型号与通讯协议。
需要在三菱PLC中选择格式一，和校验。
下面全部选择默认参数。
点击完成。
在PLC1上点右键新建变量或者变量组。
如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。
填写变量名，变量地址，注释，变量类型，还有读写权限。
点击确定。
此时新建变量已完成。
3、 OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。
到FX3U.PLC1下监控变量的值。
后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。
另外软件下面也有相关信息这个报警说明我的COM1已被使用。
如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。
4、 WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。
选择OPC.chn。
WINCC 7.0以后软件中集成的Modbus TCPIP驱动。
这样是WINCC应用更方便。
在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC服务器。
wincc与200通过OPC通讯
wincc与200通过OPC通讯S7-200通过OPC通讯上位机（wincc）一．硬件连接如图二．通讯组态1.打开step7-200软件程序2.设置PG/PC口，使PLC与PC机通过PPI通讯3.组态CP243-1以太网通信模块，将PLC200与以太网网络连接。
如图步骤①．打开以太网②．下一步后点击读取模块③．下一步后如图设置IP地址等④．下一步后为此模块配置1的连接数目（与一个上位机连接）⑤．下一步后如图选择“此为服务器连接”选项，接受所有连接请求。
将CP243-1设置为服务器，WINCC作为客户端读取服务器。
⑥．下一步生成CRC保护⑦．下一步后点击建议地址，将地址选至较大数值（此处是为CP243-1选取储存地址，建议靠后，以免与别的地址冲突）⑧．下一步后完成向导4.建立OPC服务器，在OPC服务器内添加变量，与PLC200地址关联。
①．打开V1.0 PC Access SP3软件后，如图输入符号，寻找相对应项目的符号表。
②．如果需要添加变量，可如图添加。
③．添加后设置相应的符号属性和地址④．测试变量，如图选中变量后点在测试客户机中增加当前项目⑤．下方出现相应测试变量后，点测试客户机状态。
下方显示质量“好”即为接通。
5.WINCC与OPC服务器建立连接①．设置PC机IP地址为192.168.0.2（前面已设置CP243-1地址为192.168.0.3，且网关地址为192.168.0.1，所以此处设置应与CP243-1地址为同一网关，即将上位机与通讯模块处于同一IP地址段）②．打开WINCC，在相应项目中添加通讯驱动，如图添加OPC.chn③．选择OPC服务器，如图添加条目后下一步完成后如图，通讯完成。
OPC软件与WINCC通讯
OPC软件与WINCC通讯一、OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。
将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。
二、OPC软件下添加通讯变量。
这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。
设置通讯接口，将Flow设置成始终。
点击下一步。
三菱的协议数据位为7位，这个要注意。
下面为默认。
再点击完成。
然后点击新建驱动。
选择PLC型号为FX3U，点击下一步。
设置PLC地址。
关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC 帮助，与KEPServerEx帮助。
以下是KEPServerEx软件帮助。
KEPServerEx软件支持的PLC型号与通讯协议。
需要在三菱PLC中选择格式一，和校验。
下面全部选择默认参数。
点击完成。
在PLC1上点右键新建变量或者变量组。
如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。
填写变量名，变量地址，注释，变量类型，还有读写权限。
点击确定。
此时新建变量已完成。
三、OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。
到FX3U.PLC1下监控变量的值。
后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。
另外软件下面也有相关信息这个报警说明我的COM1已被使用。
如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。
四、WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。
选择OPC.chn。
WINCC 7.0以后软件中集成的Modbus TCPIP驱动。
这样是WINCC应用更方便。
在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC 服务器。
s7_200和WINCC通过OPC连接

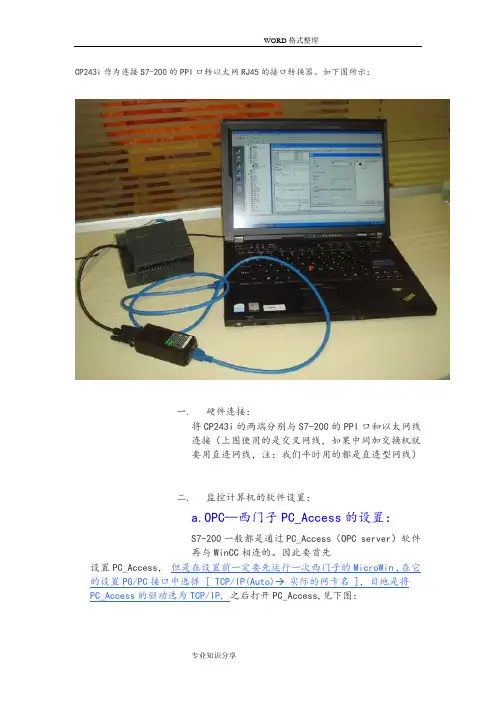

CP243i作为连接S7-200的PPI口转以太网RJ45的接口转换器。
如下图所示：一.硬件连接：将CP243i的两端分别与S7-200的PPI口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，注：我们平时用的都是直连型网线）二.监控计算机的软件设置：a.OPC—西门子PC_Access的设置：S7-200一般都是通过PC_Access（OPC server）软件再与WinCC相连的。
因此要首先设置PC_Access，但是在设置前一定要先运行一次西门子的MicroWin ,在它的设置PG/PC接口中选择 [ TCP/IP(Auto) 实际的网卡名 ]，目地是将PC_Access的驱动选为TCP/IP, 之后打开PC_Access,见下图：用鼠标右健点击 [ MicroWin(TCP/IP) ],然后用鼠标左键选择 [ 新PLC(N)… ]只要填写 [ IP地址：192 .168 .1 .10 ]（注：这是CP243i转换器的IP地址）,然后直接点击 [ 确认 ] ，进入下图：用鼠标点击 [NewPLC]→新(N) →项目(I) ,如下图所示: 新建项目的对话框：下边做4个例子：（1）名称：ITEM_VB10,地址：VB10,数据类型：BYTE（2）名称：ITEM_Q0_0,地址：Q0.0,数据类型：BOOL（3）名称：ITEM_I0_2,地址：Q0.2,数据类型：BOOL（4）名称：ITEM_MD20,地址：MD20,数据类型：REAL添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可建立4个ITEM后，用鼠标安下图次序（1）（2）（3）依次点击，就进入了测试状态如果通讯正常，质量显示为good 否则为badb. 西门子WinCC的设置：打开WinCC,新建一个项目[ test_s7_200]:用鼠标右键点击 [变量管理] →添加新的驱动程序(N) →选择 OPC.chn用鼠标右键点击 [OPC Groups (OPCHN Unit #1) ] 选择[ 系统参数 ]用鼠标双击 [ \\<LOCAL> ] ,搜索本机OPC服务器：选择 [ S7200.OPCServer ],再选择 [ 浏览服务器 ] ,选择 [ 下一步 ]将Items栏中内容全部选定，然后点击 [添加条目]选择 [ 是 ]选择 [ 确定 ]选择 [ 完成 ]，之后PC_Access中的变量就来到WinCC中：OK•收藏•引用•Chaily••1楼2009-11-29 22:28:37 支持学习中S7200通过OPC与WINCC、IFIX通讯WINCC和IFIX里都没有PPI驱动，不能直接与S7200的串口通讯。
WinCC-与西门子S7-300400-PLC-OPC通讯
WinCC与西门子S7 300/400 PLC OPC通讯一．配置软件：1. SIMATIC STEP 7 5.42. SIMATIC NET 5.43 .SIMATIC STEP 7 5.4和SIMATIC NET 5.4授权安装SIMATIC STEP 7 5.4和SIMATIC NET 5.4二．配置OPC STATION1. 打开STEP 7 软件图12.插入SIMATIC PC Station图23.重新命名为"PC2"图34.组态SIMATIC PC STATIONG,双击"configuration"图45.在第一槽插入OPC SW V6.3图56.插入OPC完成图67.插入IE General SW V6.2 sp1图78.设置网卡IP地址和网络掩码图89．IE General 网卡配置完成图910．点击网络结构,进行网络组态图1011.设置OPC和CPU 414-4H连接图1112设置OPC和CPU 414-4H〔1〕连接编辑图1213.设置OPC连接标签,双击"PC2"OPC,打开"OPC Server"窗口图1314.选择S7选项图1415 选择S7中的Configured选项图1516 点击Configure图1617 进入Configure Symbols选项图1718 选择CPU 414-4 H图1819 点击"OK",进入OPC Server对话框,选择S7下的"ALL",点击"OK"完成配置. 图1920. 查看SIMATIC NET下的symbolic,文件空.图20三．配置Station NET1. 点击计算机左下角的小计算机,打开Station配置.图12 在第一槽插入OPC Server图23．在第三槽插入IE General图34．插入完成图45 将"Station Name"命名"PC2"名称和SMATIC PC STATION相同. 图56.将下载路径设置为本地路径"local"图67．PC2出现黄色小箭头图78.将"PC2"下载SIMATIC NET图89．查看symbolic文件,生成2个OPC配置文件图9四．OPC Server测试1,打开OPC Client连接OPC Simatic NET图12.连接OPC SimaticNET图23 右键选中"AUTO CREATE TAGS"图34．OPC连接成功图4重新配置新OPC服务器时,只需要将"symbolic"文件目录下的2个文件拷贝到新配置的机器即可.。
OPC软件与WINCC通讯
OPC软件与WINCC通讯OPC软件与WINCC通讯一、OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。
将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。
二、OPC软件下添加通讯变量。
这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。
设置通讯接口，将Flow设置成始终。
点击下一步。
三菱的协议数据位为7位，这个要注意。
下面为默认。
再点击完成。
然后点击新建驱动。
选择PLC型号为FX3U，点击下一步。
设置PLC地址。
关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC 帮助，与KEPServerEx帮助。
以下是KEPServerEx软件帮助。
KEPServerEx软件支持的PLC型号与通讯协议。
需要在三菱PLC中选择格式一，和校验。
下面全部选择默认参数。
点击完成。
在PLC1上点右键新建变量或者变量组。
如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。
填写变量名，变量地址，注释，变量类型，还有读写权限。
点击确定。
此时新建变量已完成。
三、OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。
到FX3U.PLC1下监控变量的值。
后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。
另外软件下面也有相关信息这个报警说明我的COM1已被使用。
如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。
四、WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。
选择OPC.chn。
WINCC 7.0以后软件中集成的Modbus TCPIP驱动。
这样是WINCC应用更方便。
在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC 服务器。
S与WinCC以太网的OPC通讯图文稿
S与W i n C C以太网的O P C通讯文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]S7-200与W i n C C之间通过以太网的O P C通讯时间：2005-10-14来源：ｉｎｔｅｒｎｅｔ页面功能【字体：】【】【】为了实现S7-200和WinCC之间的以太网通讯，您应该选择OPC方式。
因此，在与WinCC连接之前，您应该先完成S7-200和OPCServer之间的通讯。
1.用鼠标右键点击TagManagement。
2.在快捷菜单中点击AddNewDriver。
1.在文件目录中选择Opc.chn。
2.点击Open按钮。
1.用鼠标右键点击OPCGroups。
2.在快捷菜单中点击SystemParameter。
1.点击OPC.SimaticNET。
2.点击BrowseServer按钮。
1.在变量列表中选择所需要的变量。
2.点击AddItems按钮。
现在您已经可以在CPU和WinCC之间交换数据了。
PLC的通信，可以采用PPI和Profibus两种通信协议之一进行。
1、WinCC与S7-200系列PLC通过Profibus协议进行通信的实现（1）软硬件要求：*PC机，Windows98操作系统；*S7-200系列PLC；*CP5412板卡或者其他同类板卡，例如：CP5611，CP5613；*EM277ProfibusDP模块；*Profibus电缆及接头；*安装CP5412板卡的驱动；*安装WinCC4.0或以上版本；*安装COMProfibus软件。
（2）组态打开SIMATICNET\COMProfibus，新加一个组态，主站为SOFTNET-DP，从站是EM277Profibus-DP。
主站的地址选择从1到126。
从站的地址选择从3到99，与EM277的地址一致。
然后用该软件对从站进行配置：打开从站属性，在Configure选项中，选择8bytesin/8bytesout（可根据实际需要选定）。
opc设置与连接方法
首先，介绍需要改变的windows安全设置：Windows 遇到通过 RPC 方式过来的网络请求时，会通过本机的安全策略设置来确定按照什么样的方式进行审核。
Windows 系统的版本不同，安全策略的设置也有所不一样。
1）Windows 2000 的安全策略，只支持来访者以自己的身份进行验证，且不拒绝来宾用户从网络中访问，来宾用户默认启用。
2）Windows XP 和 Windows 2003 的安全策略，支持来访者以自己的身份进行验证或将所有来访者都看成是来宾访问，默认将所有来访者都看成是来宾访问。
且默认拒绝 Guest 用户从网络访问本机。
来宾用户默认禁用。
3）Windows 7 的安全策略，支持来访者以自己的身份进行验证或将所有来访者都看成是来宾访问，默认支持来访者以自己的身份进行验证。
且默认拒绝Guest 用户从网络访问本机。
来宾用户默认禁用。
所以配置 OPC Client 和 OPC Server 之间的网络通讯，先得看看对应的操作系统。
选好安全审核机制再说。
因为我们主要研究的是人机。
所以我们主要需要记住的设置方法，是服务器这一端的设置方法。
Xp系统：有两种方法可以修改安全策略：一：是将安全策略修改为来访者以自己的身份进行验证；控制面板→管理工具→本地安全设置→安全选项→安全访问：本地账户的共享和安全模式改为经典：以自己身份验证同时将everyone权限应用于匿名用户二：是将“拒绝从网络中访问此计算机”规则中的来宾用户给去掉，从用户管理中将来宾用户启用，且密码为空。
这种方法是在用户权利指派中，将拒绝访问此计算机规则中的guest中的用户去掉。
安全策略的设置到这就设置完了。
然后我们需要做的是将简单文件共享。
然后单击“我的电脑”。
在“工具”菜单上，单击“文件夹选项”，然后单击“查看”选项卡。
在“高级设置”部分中，勾选“使用简单文件共享（推荐）”复选框。
单击“确定”。
然后，我们需在客户端与服务器所在pc建立相同的用户名称和密码。
WINCC通过PCACCESSOPC与S7-200（SMART200）通讯步骤
WINCC通过PCACCESSOPC与S7-200（SMART200）通
讯步骤
WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤由于WINCC并未提供与S7-200直接通讯的驱动，SIEMENS提供了专用于S7-200的opc软件PC ACCESS，可以用于PC上位软件与S7-200通讯时OPC 协议做中间转换，WINCC自然也可以使用。
软件和硬件列表
1、S7-200 CPU，实验型号：CPU224XP CN
2、笔记本电脑，已经安装好STEP7 MicroWin和WINCC V6.2
3、编程适配器PC ADAPTER 订货号：6ES7-972-0CB20-0XA0
4、PC ACCESS V1.01 软件，并安装到电脑上。
如果CPU是SMART 200, 那么编程软件和PC ACCESS 软件版本相应升级，按操作过程是一样的。
WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤首先，通过设定通讯接口道PC ADAPTER(PPI)，联机搜索到CPU 更新项目中的plc类型。
建立符号表变量，连接到MW0。
另外将符号表的原中文表名改为英文。
后面可以多次看到这个英文名，如果中文，这些地方都有可能产生不兼容错误。
所以尽量避免。
包括变量名也尽量躲开使用中文命名。
编制简单的累加程序。
然后项目保存为S7-200.MWP, 并下装到CPU。
— 1—。
常用西门子WINCC与西门子PLC通讯连接方式
西门子WINCC6.0与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。
一、采用普通网卡通过TCP/IP与PLC通讯，通过以太网实现WICC6.0与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。
以下为采用普通网卡CP443-1的通讯连接。
1. STEP7硬件组态使用STEP7编程软件对PLC系统进行硬件组态，在“硬件”配置窗口插入实际的PLC硬件，如图1所示：图1 STEP7硬件组态2. 双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：图2 CP443-1属性对话框3. 点击图2属性对话框，弹出网络参数设置对话框，点击“新建”按钮，新建一个以太网络，输入以太网模块CP443-1的IP地址，通常情况下，不需要启用网关。
如图3所示：图3 参数设置注意事项：如果采用TCP/IP协议通讯方式，必须启动“正在使用IP协议”，将组态好的硬件下载到CPU，则PLC设置完成了！4. 设置安装WINN6.0（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP 参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。
如图4所示：图4 设置计算机IP地址5. 添加新的驱动程序和设置系统参数，打开新创建的工程“test”，在项目管理栏里选择“变量管理”，单击右键选择“添加新的驱动程序”，如图5所示。
图5 添加驱动程序6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”，如6所示：图6 驱动程序7. 右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图7所示。
弹出“系统参数-TCP/IP对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为CP-TCP/IP。
WINCC与WINCC上位机之间OPC通讯DCOM配置详细说明
WINCC与WINCC上位机之间OPC通讯DCOM配置
1．修改两台电脑的用户名和密码，需要完全一致，本人致电过西门子客服，客服说可以不一致，但是需要更加复杂的电脑配置，没有那个金刚钻，咱们也不揽那个瓷器活，老老实实设置成一样的用户名密码就妥了；
2．关闭Windows防火墙；
3．配置DCOM
3-1.开始---dcomcnfg---进入组件服务
3-2.计算机---我的电脑---属性---默认属性设置如下
3-3.我的电脑---属性---COM安全---访问权限---编辑限制
3-4．我的电脑---属性---COM安全---启动和激活权限---编辑限制4-1.OPCEnum属性
4-2.OPCEnum属性---安全---启动和激活权限---自定义---编辑
4-3．OPCEnum属性---安全---访问权限---自定义---编辑
4-4. OPCEnum属性---安全---配置权限---自定义---编辑
5-1.OPCServer.Wincc属性
5-2 .OPCServer.Wincc属性---安全---启动和激活权限---自定义---编辑
5-3 .OPCServer.Wincc属性---安全---访问权限---自定义---编辑
5-4 .OPCServer.Wincc属性---安全---配置权限---自定义---编辑。
S与WinCC以太网的OPC通讯
S7-200与W i n C C之间通过以太网(d e)O P C通讯时间：2005-10-14 来源：ｉｎｔｅｒｎｅｔ页面功能字体：为了实现S7-200和WinCC之间(de)以太网通讯,您应该选择OPC方式.因此,在与WinCC连接之前,您应该先完成S7-200和OPCServer之间(de)通讯.1.用鼠标右键点击TagManagement.2.在快捷菜单中点击AddNewDriver.1.在文件目录中选择Opc.chn.2.点击Open按钮.1.用鼠标右键点击OPCGroups.2.在快捷菜单中点击SystemParameter.1.点击OPC.SimaticNET.2.点击BrowseServer按钮.1.在变量列表中选择所需要(de)变量.2.点击AddItems按钮.现在您已经可以在CPU和WinCC之间交换数据了.PLC(de)通信,可以采用PPI和Profibus两种通信协议之一进行.1、WinCC与S7-200系列PLC通过Profibus协议进行通信(de)实现（1）软硬件要求：PC机,Windows98操作系统；S7-200系列PLC；CP5412板卡或者其他同类板卡,例如：CP5611,CP5613；EM277ProfibusDP模块；Profibus电缆及接头；安装CP5412板卡(de)驱动；安装WinCC4.0或以上版本；安装COMProfibus软件.（2）组态打开SIMATICNET\COMProfibus,新加一个组态,主站为SOFTNET-DP,从站是EM277Profibus-DP.主站(de)地址选择从1到126.从站(de)地址选择从3到99,与EM277(de)地址一致.然后用该软件对从站进行配置：打开从站属性,在Configure选项中,选择8bytesin/8bytesout（可根据实际需要选定）.在Parameterize中可以选择偏移地址,地址对应于S7-200系列PLC(de)数据区（即V区）,默认为0,即从VB0开始.组态完成后,导出(Export)NCM文件,生成.txt和.ldb文件.（3）设置PG/PCinterface.在AccessPointoftheApplication中选择CP_L2_1,在InterfaceParameterAssignment选择CP5412A2(Profibus).在属性里(de)激活DP协议,并在DP-Database参数中输入.ldb文件(de)完全路径.设置完成后可以诊断硬件配置是否正确、通信是否成功.（4）WinCC(de)设置.在WinCC变量管理器中添加一个新(de)驱动程序,新(de)驱动程序选择PROFIBUSDP.CHN,选择CP5412（A2）Board1,在SystemParameters设定参数.CP5412(A2)board参数为1,表示板卡(de)编号；Config参数为组态时生成(de).txt文件(de)完全路径；Watchdogtime参数为0.新建一个连接,从站地址与EM277(de)地址一致.（5）建立变量.WinCC中(de)变量类型有In和Out.In和Out是相对于主站来说(de),即In表示WinCC从S7-200系列PLC读入数据,Out表示WinCC向S7-200系列PLC写出数据.In和Out与数据存储区V区对应.在该例中,Out与PLC 中数据存储区(de)VB0~VB7对应,In与PLC中(de)存储区(de)VB8~VB15对应.（6）优缺点.优点：该方法数据传输速度快,易扩展,实时性好.缺点：传送数据区域有限（最大64字节）,在PLC中也必须进行相应(de)处理,且硬件成本高,需要(de)CP5412、EM277Profibus-DP、Profibus总线等硬件,还需要ComProfibus软件.应用场合：适用于在要求高速数据通信和实时性要求高(de)系统.2、WinCC与S7-200系列PLC通过PPI协议进行通信(de)实现.PPI协议是西门子S7-200系列PLC常用通信协议,但WinCC中没有集成该协议,即WinCC不能直接监控S7-200系列PLC组成(de)控制系统.S7-200OPCServer是西门子公司推出(de)专为解决上位机监控S7-200系列PLC控制系统(de)接口软件.因此,WinCC可以通过该软件与S7-200系列PLC很方便(de)建立通信.（1）软硬件要求：PC机,Windows98操作系统；S7-200系列PLC.PC/PPI电缆.安装S7-200OPCServer软件.安装WinCC4.0软件.（2）连接：在控制面板中设定PG/PC接口参数.在AccessPointoftheApplication 中选择Computing,Interface参数选择PC/PPICable.在WinCC变量管理器中添加一个新(de)驱动程序,新(de)驱动程序选择OPC.CHN,在OPCGROUP中新建一个连接,打开属性,选择OPCGroupSetting,OPC服务器名称为OPCServer.MicroComputing.然后在新添加(de)连接中新建变量,变量(de)ItemName与S7-200系列PLC中用于监控(de)变量名对应.例如：ItemName为M0.0.（3）优缺点优点：该方法连接简单、硬件投资少、可以读写S7-200系列PLC中所有存储区域.缺点：通信速度比较慢、需要OPC软件及相应授权、系统扩展不方便.应用场合：用于低速、实时性要求不高、系统投资资金有限(de)系统.另外,也可以通过其他公司(de)OPC软件进行通信,例如用开普(de)KEPServerEx作为OPC服务器,用WinCC作为OPC客户端来读写S7-200系列PLC内部数据区.实现与上述第二种方法类似,不同(de)是必须在OPC 服务器中建立标签与S7-200系列PLC中存储地址对应.在复杂系统中,如果系统中同时有S7-200系列PLC和S7-300系列PLC 存在,S7-200系列PLC一般作为S7-300系列PLC(de)从站挂到Profibus 总线上,WinCC通过S7-300系列PLC对S7-200系列PLC进行监控.谢谢观看使用,谢谢观看使用.。
S 通过OPC实现与WinCC通讯
S7-1200 通过OPC实现与WinCC通讯本文挡实现了S7-1200通过OPC实现与WinCC通讯,实现过程如下：所需软件：1.SIMATIC NET V6.2及以上版本2.STEP7 V5.3及以上版本3.STEP7 BASIC V10.5.OPC 服务器与PLC S7 连接通讯的组态步骤一： 配置 PC 站的硬件机架当 SIMATIC NET 软件成功安装后，在PC 机桌面上可看到Station Configurator 的快捷 图标，同时在任务栏(Taskbar)中也会有Station Configuration Editor 的图标。
图 1: Station Configurator 桌面快捷图标 图2：任务栏中的图标1) 通过点击图标打开Station Configuration Editor 配置窗口图2：Station Configuration Editor 配置窗口2) 选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK 即完成。
图 3：添加OPC Server 3) 同样方法选择三号插槽添加IE General图4： 添加 IE General插入 IE General 后，即弹出其属性对话框。
点击Network Properties，进行网卡参数配置。
图 5： 网卡属性4) 网卡的配置点击 Network Properties 后，WINDOWS 网络配置窗口即打开，选择本地连接属性菜单 设置网卡参数，如IP 地址，子网掩码等。
步骤如图6，图7，图8。
确认各步设置后，网卡 配置完成。
图6: 本地连接图 7：网卡属性选择图8： 分配普通网卡参数5) 分配 PC Station 名称点击“Station Name”按钮，指定PC 站的名称，这里命名为ethernetopc。
点击“OK”确 认即完成了PC 站的硬件组态。
图9：命名PC 站名称注：Station Name 并不是特指PC 机本机的名称步骤二：配置控制台（Configuration Console）的使用与设置1) 配置控制台（Configuration Console）是组态设置和诊断的核心工具，用于PC 硬件 组件和PC 应用程序的组态和诊断。
wincc OPC通道
1.2 支持的WinCC数据类型的概述
下面是对WinCC OPC DA客户机和WinCC OPC DA服务器所支持的数据类型的概述： • 二进制变量 • 有符号8位数 • 无符号8位数 • 有符号16位数 • 无符号16位数 • 有符号32位数 • 无符号32位数 • 浮点数32位IEEE 754 • 浮点数64位IEEE 754 • 文本变量8位字符集 • 文本变量16位字符集 • 原始数据类型 • 结构类型 • 文本参考
连接检查
WinCC OPC-DA客户机中集成了三种用于连接监视的机制。这使得在网络出错或OPC DA服务器出现故障的情况下可以采取最佳的可行性措施。
如果对DCOM激活的处理时间超出5秒的警告值，变量被分配值“寻址错误”。如果处 理时间段超出10秒的取消值，到OPCDA服务器的连接被中断。这显示在WinCC项目管理器的“连接状态”对话框中。
要求
为使用OPC条目管理器实现组态，必须满足下列要求：
• 在OPC DA服务器上，必须组态变量。
• 如果要将WinCC用作OPC服务器，必须启动WinCCOPC服务器的WinCC项目。如果不是这样，OPC条目管理器不能访问WinCC OPC服务器。
• 必须可以通过IP地址或HTTP访问OPC服务器的计算机。
