峡江水利枢纽鱼道施工措施

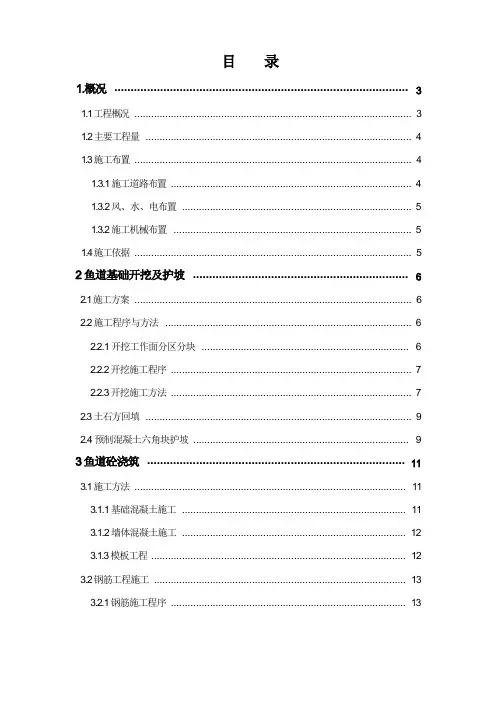

目录

1.概况 (3)

1.1工程概况 (3)

1.2主要工程量 (4)

1.3施工布置 (4)

1.3.1施工道路布置 (4)

1.3.2风、水、电布置 (5)

1.3.2施工机械布置 (5)

1.4施工依据 (5)

2鱼道基础开挖及护坡 (6)

2.1施工方案 (6)

2.2施工程序与方法 (6)

2.2.1开挖工作面分区分块 (6)

2.2.2开挖施工程序 (7)

2.2.3开挖施工方法 (7)

2.3土石方回填 (9)

2.4预制混凝土六角块护坡 (9)

3鱼道砼浇筑 (11)

3.1施工方法 (11)

3.1.1基础混凝土施工 (11)

3.1.2墙体混凝土施工 (12)

3.1.3模板工程 (12)

3.2钢筋工程施工 (13)

3.2.1钢筋施工程序 (13)

3.2.2钢筋材质 (13)

3.2.3钢筋配料 (13)

3.2.4钢筋加工 (13)

3.2.5钢筋现场安装 (15)

3.3模板工程施工 (15)

3.3.1.模板制作 (15)

3.3.2.模板安装 (16)

3.3.3模板拆除 (16)

3.4混凝土浇筑 (17)

3.4.1混凝土材料 (17)

3.4.2混凝土浇筑施工 (18)

3.4.3止水和伸缩缝工程施工 (20)

3.4.4伸缩缝 (21)

3.5构件预制 (21)

4.进度计划 (22)

5.质量保证措施 (22)

5.1施工质量保证措施 (22)

5.2混凝土施工质量保证措施 (23)

6.施工安全保证措施 (24)

7.施工设备及劳动力配置计划 (25)

7.1施工设备配置计划 (25)

7.2劳动力配置计划 (26)

1.概况

1.1工程概况

鱼道主进口布置在电站厂房尾水渠右侧，并与布置在电站尾水平台上集鱼系统相连。上游水经专用补水渠进入补水系统，再经补水系统与集鱼系统之间隔墙上的补水孔进入集鱼系统。集鱼系统上设4个不同高程的进鱼孔以便鱼类进入。游入集鱼系统的鱼及从鱼道主进口游入的鱼通过会合池进入鱼道上游。鱼道沿厂房尾水渠右岸防洪墙往下游在满足坡降后转165°往上游走，垂直坝轴线穿过挡水坝，鱼道出口布置在挡水坝上游约340.00m处。

鱼道总长度815.00m，坡度1/50，鱼道宽度3.00m。鱼道水池长度 3.60m，设计水深 2.00m。共设置15个休息池，鱼道进口高程32.00m，鱼道出口高程43.00m，鱼道进出口均设检修闸门，在穿过挡水坝和与下游防洪墙相交处设防洪闸门。

补水涵设在安装间左侧靠近厂房处，在进水口设置补水涵控制闸门，涵管孔口尺寸为150.00cm×150.00cm方形。补水涵长度122.70m，进口底板高程43.00m，出口底高程34.00m。下泄水流击打在下游补水系统的水面并通过补水系统与集鱼系统之间隔墙上的360个Ф80补水孔进入集鱼系统。补水系统与集鱼系统宽度分别为100.00cm和200.00cm，长度均为210.00m，沿尾水前沿通长布置，顶部高程37.11m，底部高程32.00m。集鱼系统在高程32.30m、33.95m设置进鱼孔(650mm×650mm)，相邻位置在高程32.60m、34.25m设置进鱼孔

(650mm×650mm)。

1.2主要工程量

鱼道主要工程量表

序号项目单位数量备注

1 土方开挖m3154900

2 石方开挖m370400

3 土方回填m321600

4 沟槽石方开挖m31650

5 鱼道砼m350400

6 护坡预制砼m2 2050

7 金属结构及启闭设备安装t 41.7

1.3施工布置

1.3.1施工道路布置

1.上游鱼道(鱼0＋000.00～0＋600.56)段混凝土由右岸拌和楼经上坝公路在坝横0＋250.0m处跨渠道、鱼道段，沿进厂公路往上游，然后由进入安装场上游30.0m高程与重力坝之间平台、沿重力坝预留段进入鱼道上游出口检修闸段。

2.下游鱼道(鱼0＋600.56～0＋757.56)段混凝土由右岸拌和楼经下游一期枯水堰顶，然后下基坑进入鱼道工作面。

3.下游鱼道(鱼0＋757.56～0＋815.16)段混凝土由右岸拌和楼经

下游一期枯水堰顶，然后下基坑进入尾水渠塔机供料平台。

1.3.2风、水、电布置

1.施工供风：鱼道开挖施工，爆破钻孔主要采用Atlas485高风压钻孔，其自带供风系统；配一部分潜孔钻及手风钻进行边坡预裂孔和保护层光爆孔钻孔、锚杆孔施工。

2.施工供水：由右岸供水池采用φ80钢管沿鱼道二侧分别接入各施工面。

3.施工供电：电源采用铜芯电缆由供电点接入工作面。

1.3.2施工机械布置

1.开挖：土方及石方开挖采用1.2-1.6m3反铲装渣，15-20t自卸车运输。

2.混凝土浇筑：混凝土采用沿鱼道二侧各布置一台50t履带机，配3m3卧罐进行混凝土的浇筑，混凝土由10t自卸汽车运输。仓内配高频振捣器、水泵等。鱼0＋757.56～0＋815.16段由塔机配3m3卧罐进行混凝土的浇筑。

1.4施工依据

1. 设计图纸XJ-JS-SN-TJⅡ-鱼道-1~ XJ-JS-SN-TJⅡ-鱼道-17；

2.《水工混凝土施工规范》（DL／T 5144—2001）；

3.《水工建筑物岩石基础开挖工程施工技术规范》（DL / T 5389 —2007）；
